Godox RING72 - Macro LED Ring Light Handleiding

Voorwoord

Bedankt voor uw aankoop!

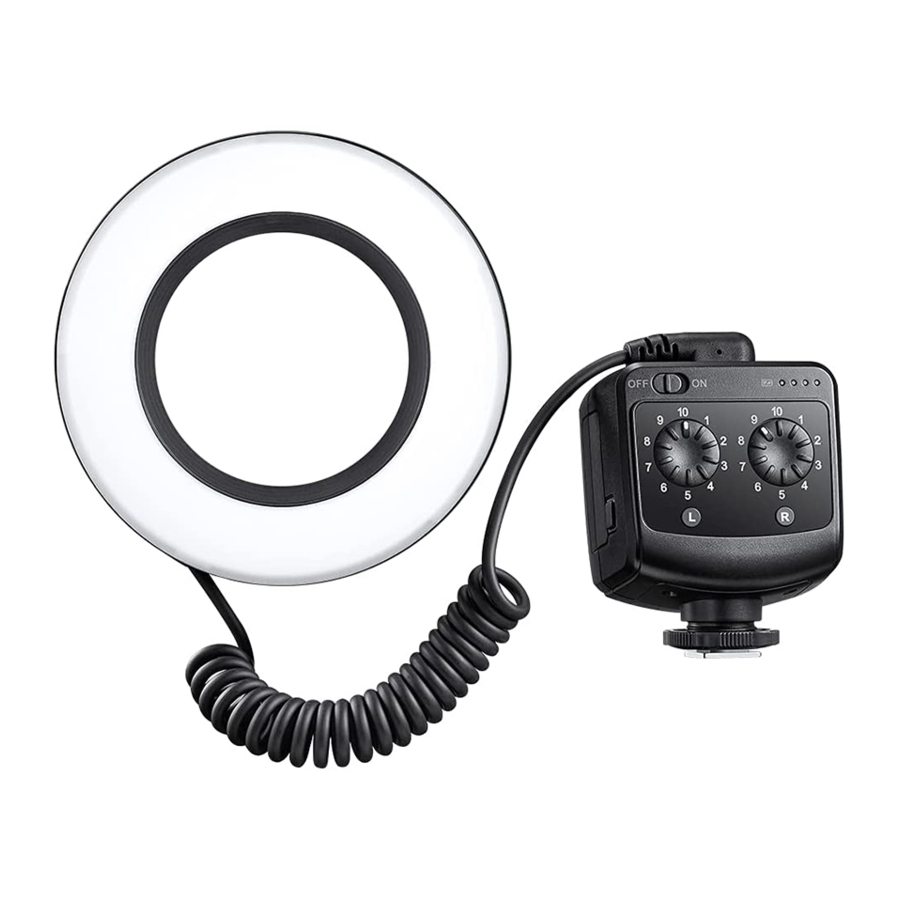

RING72 is een compacte en draagbare LED-ringlamp, waarvan het lamphuis op de cameralens kan worden geïnstalleerd en de controller op de flitsschoen van de camera. De helderheid van de L linkerhelft en de R rechterhelft kan afzonderlijk worden aangepast om nauwkeurig de vereiste helderheid te verkrijgen door de knoppen en draaiknoppen van de controller aan te passen. Het is ideaal voor het maken van portretten, sieraden, insecten en planten, en tandheelkundige fotografie enz.

Lees deze handleiding zorgvuldig door voordat u het product gebruikt om een correcte werking te garanderen en de optimale functie uit te oefenen. Bewaar de gebruiksaanwijzing voor toekomstig gebruik.

Belangrijkste kenmerken

• Gebruik van 72 premium LED-kralen zorgt voor voldoende licht met een hoge helderheid.
• Acht verschillende adapterringen zijn inbegrepen om te passen op een reeks lensdiameters van 49 mm tot 82 mm (adapterring van 82 mm is niet inbegrepen).
• Bedien afzonderlijk de helderheid van de linker-/ringhelft om side-lite effecten te creëren.
• Gekrulde snoer verbindt de ringlamp met de controller voor extra gemak.

Wees voorzichtig tijdens het gebruik om het te beschermen tegen vallen of stoten.

Niet gebruiken in een te hoge of te lage temperatuuromgeving.
En niet gebruiken in de regen of in vochtige omstandigheden.

Gebruik geen verdunner, benzeen of andere reinigingsmiddelen om schoon te maken. Het wordt aanbevolen om een zachte, vochtige doek te gebruiken voor het afvegen en reinigen van dit product.

Bewaar het op een droge, koele en goed geventileerde plaats als u dit product lange tijd niet gebruikt.

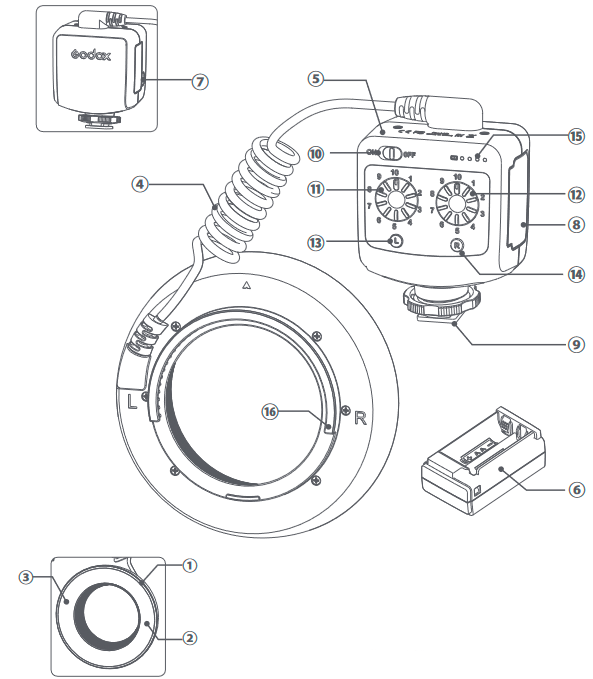

Namen van onderdelen

1. Ring Light (Ringlamp)
2. L Left Half Light (L Linker Helft Licht)
3. R Right Half Light (R Rechter Helft Licht)
4. Coiled Connection Cord (Gekrulde aansluitkabel)
5. Controller
6. Battery Case (Batterijhouder)
7. Battery Remove Button (Batterij verwijder knop)
8. Battery Compartment (Batterijcompartiment)
9. Cold Shoe (Flitsschoen)
10. Power ON/OFF (Aan/Uit)
11. Left Half Adjustment Knob (Aanpassingsknop linkerhelft)
12. Right Half Adjustment Knob (Aanpassingsknop rechterhelft)
13. L Left Half Light Button (L Knop linkerhelft licht)
14. R Right Half Light Button (R Knop rechterhelft licht)
15. Controller Power Indicator (Stroomindicator controller)
16. Mounting Ring Buckle (Bevestigingsring gesp)

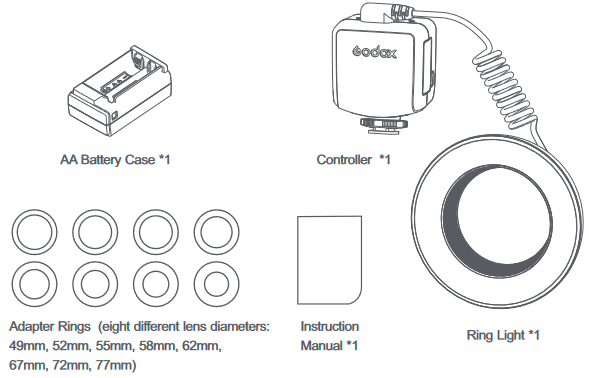

Wat zit er in de doos

Soorten stroomvoorziening

De volgende 2 soorten stroomvoorziening voor deze macro LED-ringlamp:

• 4 stuks AA-alkalinebatterijen met grote capaciteit of 4 oplaadbare Ni-MH-batterijen.
• 7.2V/2600mAh lithiumbatterij ondersteunt 450 keer herhaaldelijk laden en ontladen, en heeft een lange levensduur.

* Opmerking: batterijen worden apart verkocht en u kunt ze bij ons Godox kopen. De volgende 2 soorten Godox lithiumbatterijen (7.2V/2600mAh of 7.2V/3200mAh) kunnen op deze Ring 72 worden toegepast.

• Godox lithiumbatterij VB26 (gedeeld met Godox TTL Li-ion Round Head Camera Flash V1).
• Godox lithiumbatterij WB100 (gedeeld met Godox Pocket Flash AD100Pro).

Voorzorgsmaatregelen bij het gebruik van AA-alkalinebatterijen

1. Houd de batterijaansluiting schoon en droog om goede contacten te onderhouden.
2. Gebruik een nieuwe set van vier batterijen van hetzelfde merk. Vervang bij het vervangen van de batterijen alle vier tegelijk.
3. Demonteer de batterijen niet en veroorzaak geen kortsluiting. En leg ze niet opzij en gooi ze niet in vuur of water.
4. Haal de batterijen uit het batterijvak als de lamp lange tijd niet wordt gebruikt.

Voorzorgsmaatregelen bij het gebruik van een lithiumbatterij

1. Vermijd kortsluiting van de positieve en negatieve polen.
2. Omdat de batterijen geen waterdichte functie hebben, neem dan maatregelen om ze waterdicht te maken in een regenachtige of vochtige omgeving.
3. Houd het product buiten bereik van kinderen.
4. Niet langer dan 24 uur continu opladen.
5. Bewaar op droge, koele, geventileerde plaatsen.
6. Gooi de batterij niet opzij en gooi ze niet in het vuur.
7. Lege batterijen moeten worden afgevoerd in overeenstemming met de lokale voorschriften.
8. Laad de batterij op tot ongeveer 60% voordat u deze voor lange tijd opbergt.
9. Het is normaal dat de batterij na een bepaalde gebruiksperiode wordt aangetast vanwege de beperkte levensduur van de batterij.

Installatie tutorial

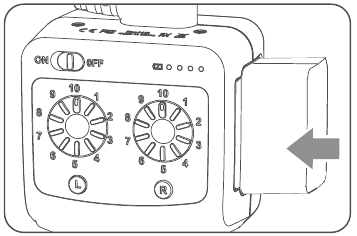

Installeer de batterij

1. Gebruik AA-alkalinebatterijen of oplaadbare Ni-MH-batterijen
   1. Plaats 4 batterijen in de batterijhouder.
   2. Lijn de batterijhouder uit met het batterijcompartiment en plaats de batterijhouder in het batterijcompartiment totdat deze met een klikgeluid vergrendeld is.

2. Gebruik een lithiumbatterij (lithiumbatterij is niet inbegrepen en u kunt deze apart aanschaffen)
   1. Lijn de batterij uit met het batterijcompartiment en plaats de batterij in het batterijcompartiment totdat deze met een klikgeluid vergrendeld is.

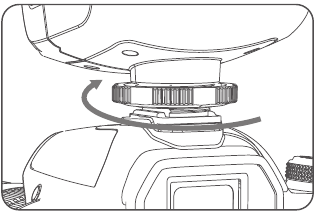

Hoe de LED-lichtcontroller op de camera te installeren

1. Draai en draai de knop los aan de onderkant van de ringlichtcontroller.

2. Schuif de basis van de ringlichtcontroller en plaats deze in de flitsschoen van de camera.

3. Draai de knop aan de onderkant van de controller vast totdat deze volledig is vastgezet.

Opmerking: Als u de LED-lichtcontroller verwijdert, draai dan eerst de knop los en schuif deze vervolgens uit de flitsschoen van de camera.

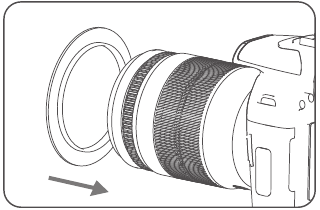

Hoe de ring-LED-kop op de camera te installeren

1. Dit product is uitgerust met 8 verschillende soorten adapterringen, die volledig kunnen overeenkomen met de cameradiameter van: 49 mm, 52 mm, 55 mm, 58 mm, 62 mm, 67 mm, 72 mm en 77 mm.

2. Kies de bijbehorende adapterring en installeer deze op de cameralens en klik vervolgens de ring-LED-kop op de adapterring.

LED-verlichting gebruiken

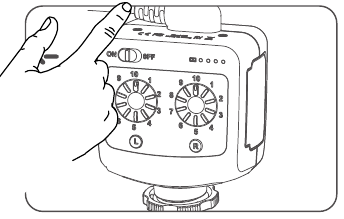

Inschakelen

Schuif de aan/uit-schakelaar naar "ON" (AAN) en het LED-licht gaat branden.

Weergave stroomindicator controller

Het groene lampje geeft de resterende stroom aan, de vier groene lampjes geven de resterende 100% stroom aan, de drie groene lampjes geven de resterende 75% stroom aan, de twee heldergroene lampjes geven de resterende 50% stroom aan en het ene groene lampje geeft de resterende 25% stroom aan.

Herinnering voor bijna lege batterij: Wanneer de eerste indicator aan de linkerkant knippert (één seconde aan en één seconde uit), geeft dit aan dat de batterij bijna leeg is. Vervang de batterij op tijd.
Opmerking: De bovenstaande stroomweergave is gebaseerd op de testgegevens van Godox. Verschillende merken batterijen zorgen ervoor dat de batterij-indicator anders wordt weergegeven.

L linkerhelft AAN/UIT

De L linkerhelft lichtknop licht groen op, wat aangeeft dat het L linkerhelft licht is ingeschakeld; kort indrukken kan het L linkerhelft licht uitschakelen, kort indrukken herstelt de vorige helderheidswaarde.

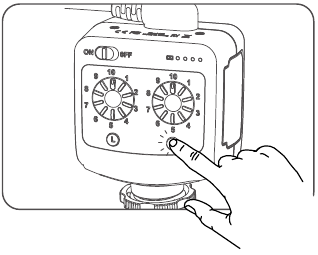

R rechterhelft AAN/UIT

De R rechterhelft lichtknop licht groen op, wat aangeeft dat het R rechterhelft licht aan is; kort indrukken kan het R rechterhelft licht uitschakelen, en kort indrukken herstelt de vorige helderheidswaarde.

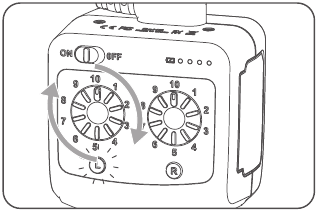

Helderheidsaanpassing linkerhelft

Schakel de ringlamp in, de L linkerhelft lichtknop licht groen op, wat aangeeft dat de L linkerhelft helderheid aan is, draai aan de linkerhelft aanpassingsknop om de helderheid van het L linkerhelft licht aan te passen.
Aanpassingsbereik: 10%-100%, 10 niveaus om te schakelen, en elk niveau wordt verhoogd met +10%.

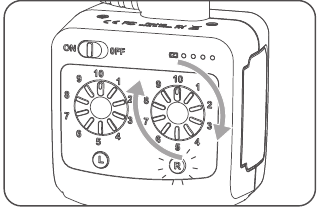

Helderheidsaanpassing rechterhelft

Schakel de ringlamp in, de R rechterhelft lichtknop licht groen op, wat aangeeft dat de R rechterhelft helderheid aan is, draai aan de rechterhelft aanpassingsknop om de helderheid van het R rechterhelft licht aan te passen.
Aanpassingsbereik: 10%-100%, 10 niveaus om te schakelen, en elk niveau wordt verhoogd met +10%.

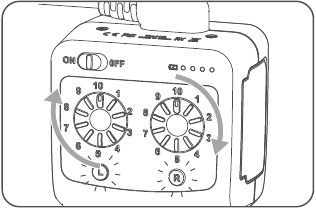

Helderheidsaanpassing linkerhelft en rechterhelft

Schakel de ringlamp in, de L en R helft lichtknoppen lichten groen op, wat aangeeft dat zowel de linker- als de rechterhelft helderheid aan zijn. En schakel vervolgens de linkerhelft aanpassingsknop en de rechterhelft aanpassingsknop om hun helderheid vrij in te stellen.
Opmerking: Deze ringlamp is verdeeld in L linkerhelft licht en R rechterhelft licht. De helderheid van de L en R rechten kan afzonderlijk worden aangepast aan de specifieke behoeften van de gebruiker.

Technische data

* Productontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Onderhoud

• Wanneer de flitser werkt en er een afwijking wordt geconstateerd, moet de stroom onmiddellijk worden uitgeschakeld om de oorzaak te achterhalen.
• Het lamphuis moet trillingen vermijden en altijd aandacht besteden aan het verwijderen van stof op het oppervlak.
• Het is normaal dat het lamphuis een beetje heet is. Flits niet continu als er geen speciale behoefte is.
• Alle reparaties worden afgehandeld door de reparatieafdeling die door de fabriek is aangewezen voor originele onderdelen.
• Eén jaar garantie, verbruiksartikelen zoals lampen vallen niet onder de garantie van één jaar.
• Alle onderhoudsbeurten worden afgehandeld door de onderhoudsafdeling die door de fabriek is aangewezen.
• Als dit product kapot gaat of nat wordt, kan het pas na professionele reparatie worden gebruikt.
• Onder voorbehoud van technische wijzigingen zonder voorafgaande kennisgeving.
