Godox TL120 Handleiding

Voorwoord

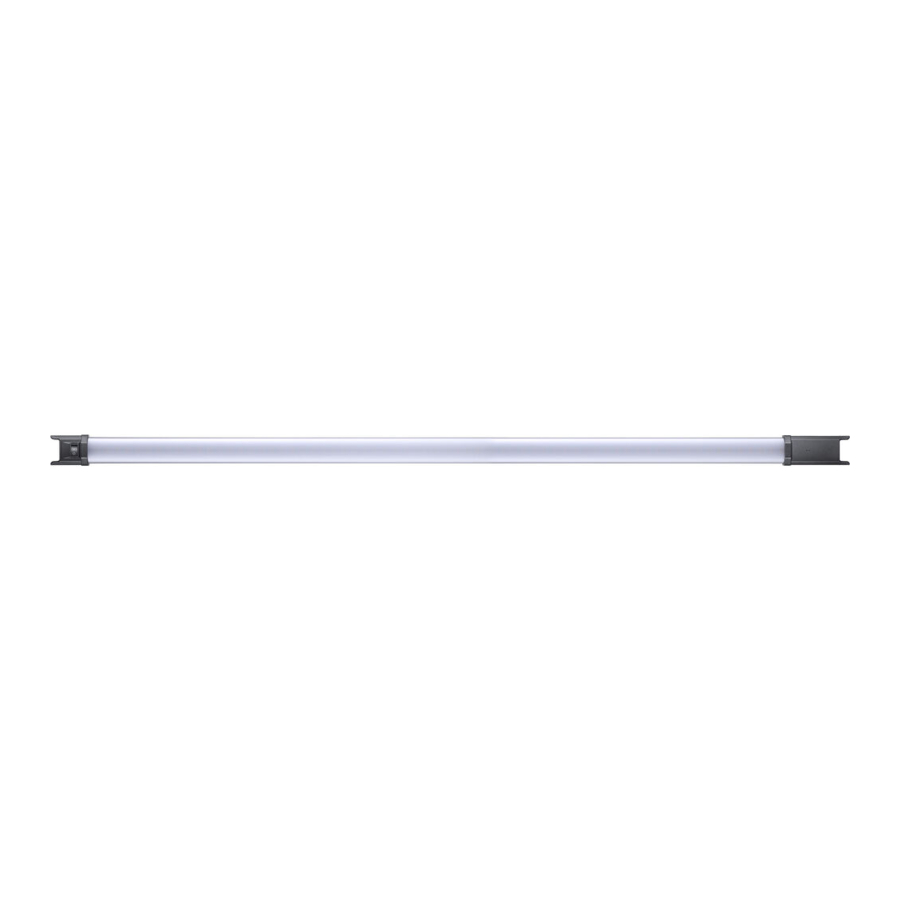

Deze RGB Tube Light TL120 is een multifunctioneel RGB-licht met dubbele kleurtemperatuur en hoge lichthelderheid. Geschikt voor vrijwel alle opnames, zoals live, kamperen, make-up, portretopnames, bruiloften, kinderfotografie, enz. Het is draagbaar en eenvoudig te bedienen.

Kenmerken

• Schakel vrij tussen LED Bi-color modus, RGB-modus en 39 speciale effecten-modi
• Eenvoudig om de kleurtemperatuur, helderheid, tint en kleurverzadiging aan te passen
• Verander kleuren met het ritme van de muziek
• Bediening via smartphone APP/2.4G draadloos/DMX
• Gebruik in combinatie om meer creatieve lichtgroepen te maken

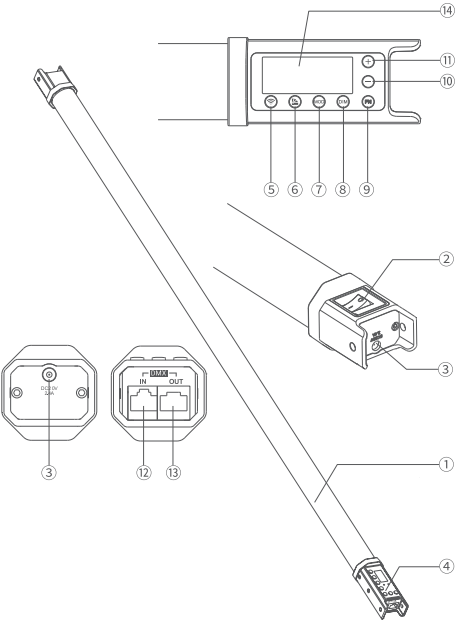

Namen van onderdelen

1. Licht lichaam
2. Aan/uit-schakelaar
3. DC-stroomaansluiting
4. Bedieningspaneel
5. Draadloze knop
6. Kleurengelknop
7. MOD-knop
8. DIM-knop
9. FN-knop
10. - Knop
11. + Knop
12. DMX-ingangspoort
13. DMX-uitgangspoort
14. Display

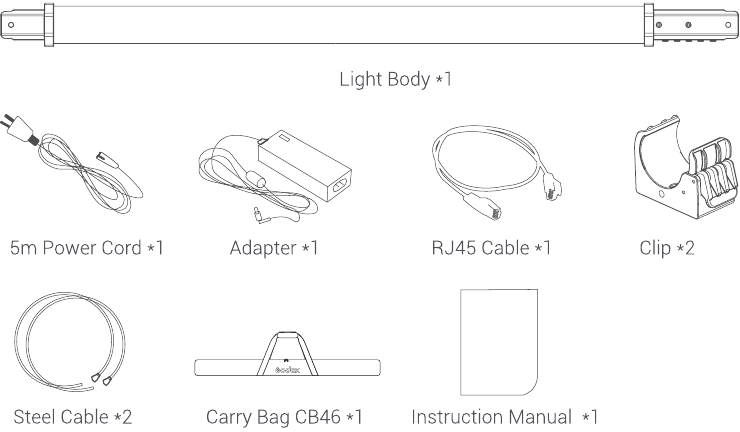

Wat zit er in de doos

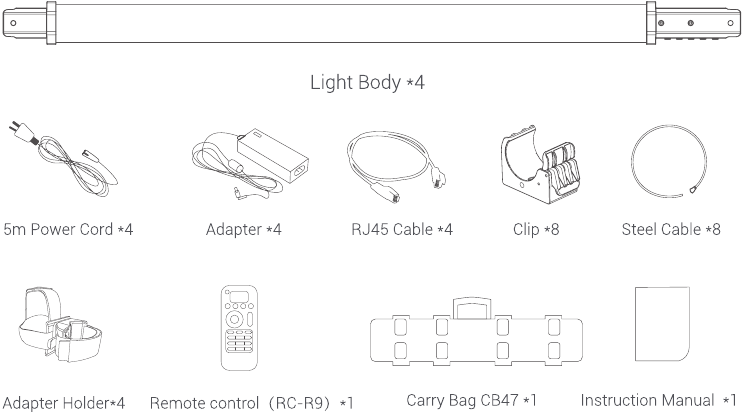

Vier-lichten kit

Optionele accessoires

Grid TL-GI 20, Twee-lichten beugel kit TL Vier-lichten beugel kit TL 84. Acht-lichten racket Kit TL 38

Batterijbeheer

1. Stroomvoorziening
   De ingebouwde lithiumbatterij kan ongeveer 2,5 uur verlichting bieden bij 100% helderheid zodra deze volledig is opgeladen. Het licht kan ook worden gebruikt door de adapter aan te sluiten op een stroombron.
2. Opladen
   Het hele opladen duurt ongeveer 2,5 uur. De oplaadindicator knippert tijdens het opladen en geeft volledige grids weer zodra deze volledig is opgeladen.

Bediening

1. Aan/uit-schakelaar
   Gebruik de aan/uit-schakelaar om het RGB-buislampje aan of uit te zetten. Vervolgens wordt de huidige informatie weergegeven op het LCD-scherm.


2. Modusselectie: Bi-color Modus/RGB Modus/SpeciaI Effects Modus
   Druk op de MOD-knop om tussen verschillende modi te schakelen:
   • CCT weergegeven op het scherm betekent Bi-color modus

   • HSI weergegeven op het scherm betekent RGB-modus

   • FX betekent speciale effecten-modus

   1. Bi-color Modus
      1. Kleurtemperatuuraanpassing druk op de "+" of "-" knop om de kleurtemperatuur aan te passen van 2700K tot 6500K.

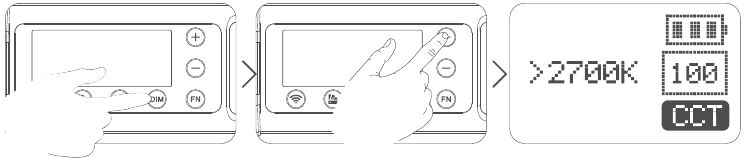

      2. Helderheidsaanpassing: Druk op de DIM-knop en druk vervolgens op de "+" of "-" knop om de helderheid aan te passen van 0 tot 100.

   2. RGB Modus
      1. Tint aanpassen H: druk op de FN-knop en H is geselecteerd. Druk vervolgens op de "+" of "-" knop om de tint aan te passen van 0 tot 360º

      2. Verzadiging aanpassen S: druk op de FN-knop en S is geselecteerd. Druk vervolgens op de "+" of "-" knop om de verzadiging aan te passen van 0 tot 100.


3. Speciale Effecten Modi (39)
   1. Druk op de '0+1' of "-" knop om verschillende speciale effecten categorieën te kiezen van 1 tot 14. En de modi worden circulair weergegeven door aan de selectiekiezer te draaien.

   2. Na het kiezen van de huidige modus, druk op de FN-knop van I, II en III. En de modi worden circulair weergegeven wanneer u de FN-knop ingedrukt houdt.

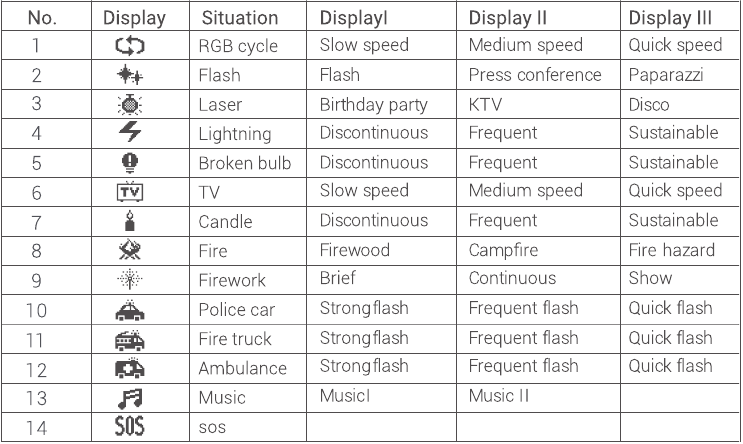

   3. Er zijn 39 soorten situationele speciale effecten modi die zijn verdeeld in 14 categorieën naar keuze.


4. Selectie van bedieningsmodi:
   Bluetooth/2.4G Draadloze Afstandsbediening/DMX Bediening

   Druk eerst op de draadloze knop en druk vervolgens op de "+" of "-" knop om de bedieningsmodus te kiezen. Na het kiezen van de modus, druk op de FN- of draadloze knop om de relevante instellingeninterface te openen. Druk op de draadloze knop of een andere knop om de instellingeninterface te verlaten.
   1. Bluetooth Instelling
      1. Bluetooth-schakelaar: druk op de FN-knop om de Bluetooth te selecteren. Druk vervolgens op de "+" of "-" knop om Aan of Uit te schakelen. Als "ON" (aan) wordt weergegeven, is de Bluetooth ingeschakeld en "OFF" (uit) betekent uit. Wanneer de Bluetooth is ingeschakeld, wordt de indicator blauw.

      2. Initialiseer het Bluetooth-wachtwoord: druk op de FN-knop om RESET te selecteren. Druk vervolgens op de "+" of "-"
         knop om de Bluetooth te resetten.
      3. Bluetooth-nummer: MAC: xxxx is het Bluetooth-nummer van dit lampje.
   2. 4G Draadloze Instelling
      Met een 2.4G draadloos systeem heeft de TL120 RGB buis lamp remote grouping en control functie. Het wordt aanbevolen om de RC-R9 afstandsbediening (optioneel) aan te schaffen om draadloze bediening te bereiken. Er kunnen maximaal 6 groepen LED-lampen worden bediend. 32 kanalen en 99IDs zijn beschikbaar met een sterke anti-interferentie vermogen.

      1. 2.4G Draadloze schakelaar: druk op de FN-knop om het draadloze icoon te selecteren. Druk vervolgens op de "+" of "-" knop om 2.4G draadloos in of uit te schakelen. "ON" (aan) betekent dat 2.4G draadloos is ingeschakeld (draadloze indicator brandt groen), "OFF" (uit) betekent uitgeschakeld (draadloze indicator is uitgeschakeld).

      2. Kanaal instelling: druk op de FN-knop om CH te selecteren. Druk vervolgens op de "+" of "-" knop om 32 kanalen te selecteren van 1 tot 32.
      3. Groepsinstelling: druk op de FN-knop om GR te selecteren. Druk vervolgens op de "+" of "-" knop om 6 groepen te selecteren van A tot F.
      4. ID-instelling: druk op de FN-knop om ID te selecteren. Druk vervolgens op de "+" of "-" knop om 99 IDs te selecteren van 1 tot 99.
         Opmerking: Wanneer u Bluetooth en 2.4G tegelijkertijd opent, wordt de indicator cyaan. Zorg ervoor dat het kanaal, de groep en de ID van het LED-lampje hetzelfde zijn als die van de afstandsbediening. Het RGB-buislampje kan alleen draadloze signalen ontvangen in de ingeschakelde status.
   3. DMX Bedieningsmodi
      1. Zet het licht op de FOLLOW-modus en druk op de FN-knop om ADD te kiezen.
      2. Druk op de "+" of "-" knop om 512 ADDs in te stellen van 001 tot 512, de indicator wordt blauw weergegeven.
      3. Na het instellen van ADD sluit u het ene uiteinde van de DMX-kabel aan op de DMX-uitgangspoort van het controlecentrum en het andere uiteinde op de DMX-ingangspoort van het lampje.

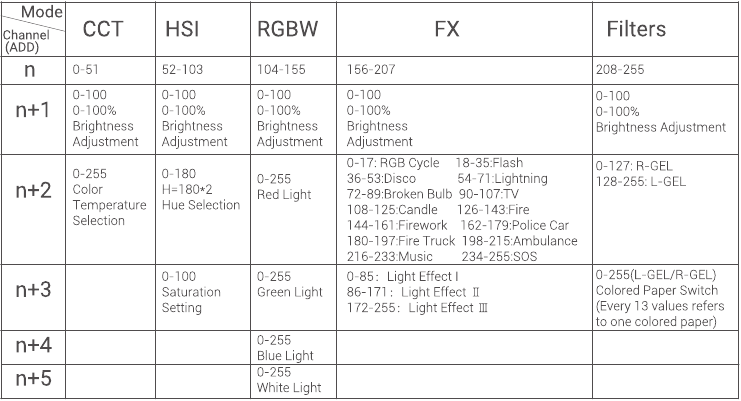

      4. De statistieken die door het controlecentrum worden verzonden, zijn als volgt:

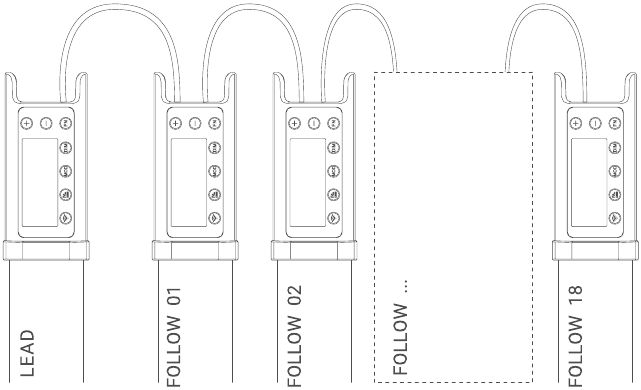

   4. DMX LEAD en FOLLOW modus
      1. Zet een van de LED-lampen op LEAD-modus.
      2. Zet andere lampen op FOLLOW-modus.
      3. Sluit de lampen aan met een RJ45-kabel.
      4. De lampen in FOLLOW-modus synchroniseren automatisch het licht in LEAD-modus.

         Opmerking: Wanneer u de LEAD- en FOLLOW-modi via de DMX-poort gebruikt, mag het aantal lampen in de FOLLOW-modus niet meer dan 18 bedragen.

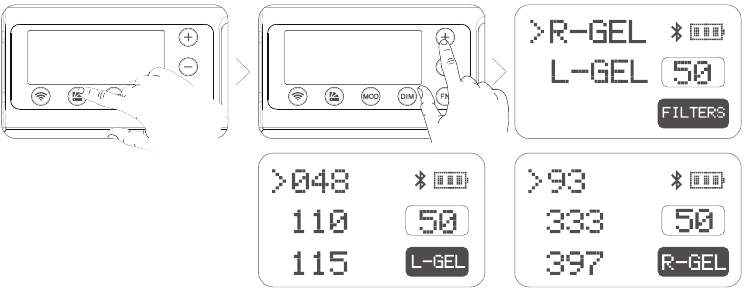

5. Kleurengel instelling
   Druk op de kleurengelknop om de interface te openen. Druk vervolgens op de "+" of "-" knop om de R-GeI of L-GeI groep te kiezen. Druk vervolgens op de FN-knop om de kleurengelgroep te openen om de bijbehorende kleurengel te selecteren. Er zijn zowel 20 kleurengels in a-Gel als L Gel-groepen naar keuze, 40 soorten in totaal.


6. Verbinding maken met Smartphone APP
   1. Zet de Bluetooth van T L 120 op ON (aan).

   2. Omdat er een QR-code op het lichtlichaam van TL120 staat, scant u de QR-code direct om de "GodoxLight" smartphone APP te downloaden (kan worden gebruikt door Android- en Apple-systemen).


Voor meer smartphone APP-bewerkingen opent u de "help" in APP voor gedetailleerde begeleiding

Verlichtingssterkte testgegevens

Technische gegevens

LED-lamp	TL 120
Ingebouwde lithiumbatterij	14.4V/5200mAh/74.88Wh
Adapter	20V/4.8A
Vermogen	30W
Kanaal	32
Groep	6 (ABCDEF)
Kleurtemperatuurbereik	2700K~6500K
Lichthelderheid bereik	0%~100%
RGB-kleurengamma	0~360º
CRI ()	96
TLCI ()	98
Duur (continue output bij 100% vol vermogen in 2700K)	150 minuten
Bedieningsmethode	Smartphjone APP/2.4G draadloos/DMX-bediening
Bluetooth draadloze bedieningsafstand	30m
2.4G Draadloze bedieningsafstand	50m (met optionele RC-R9 afstandsbediening)
Bedrijfstemperatuur	-10~40ºC
Afmeting	48*1170mm
Netto gewicht	1.27kg
BT frequentiebereik	2402.0-2480.0 MHz
Max zendvermogen	5dbm

*Productontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Onderhoud

Dit product, met uitzondering van verbruiksartikelen zoals adapter en adapterkabel, wordt ondersteund met een garantie van één jaar.

Vermijd plotselinge schokken en het product moet regelmatig worden afgetrokken.

Onderhoud aan de flitser moet worden uitgevoerd door onze geautoriseerde onderhoudsafdeling die originele accessoires kan leveren.

Ongeautoriseerde service maakt de garantie ongeldig.

Als het product defecten vertoont of nat is geworden, gebruik het dan niet totdat het door professionals is gerepareerd.

Wijzigingen in de specificaties of ontwerpen worden mogelijk niet in deze handleiding weergegeven.

Veiligheidswaarschuwingen

• Houd dit product altijd droog. Gebruik het niet in de regen of in vochtige omstandigheden.
• Niet demonteren. Als reparaties noodzakelijk zijn, moet dit product naar een geautoriseerd onderhoudscentrum worden gestuurd.
• Buiten bereik van kinderen bewaren.
• Omdat dit product geen waterdichte functie heeft, neemt u waterdichte maatregelen in een regenachtige of vochtige omgeving.
• Gebruik de flitser niet in de buurt van ontvlambare gassen, chemicaliën en andere soortgelijke materialen. In bepaalde omstandigheden kunnen deze materialen gevoelig zijn voor het sterke licht dat door deze flitser wordt uitgestraald en kan er brand of elektromagnetische interferentie ontstaan.
• Omdat dit product een ingebouwde lithiumbatterij heeft, niet demonteren, stoten, knijpen of in het vuur gooien. Als er ernstige uitstulpingen optreden, gebruik het dan niet. Gebruik of bewaar het product niet als de omgevingstemperatuur hoger is dan 40ºC. Laad het product op met de meegeleverde adapter en bedien het correct binnen de gedefinieerde spanning en werktemperatuur volgens de handleiding.
