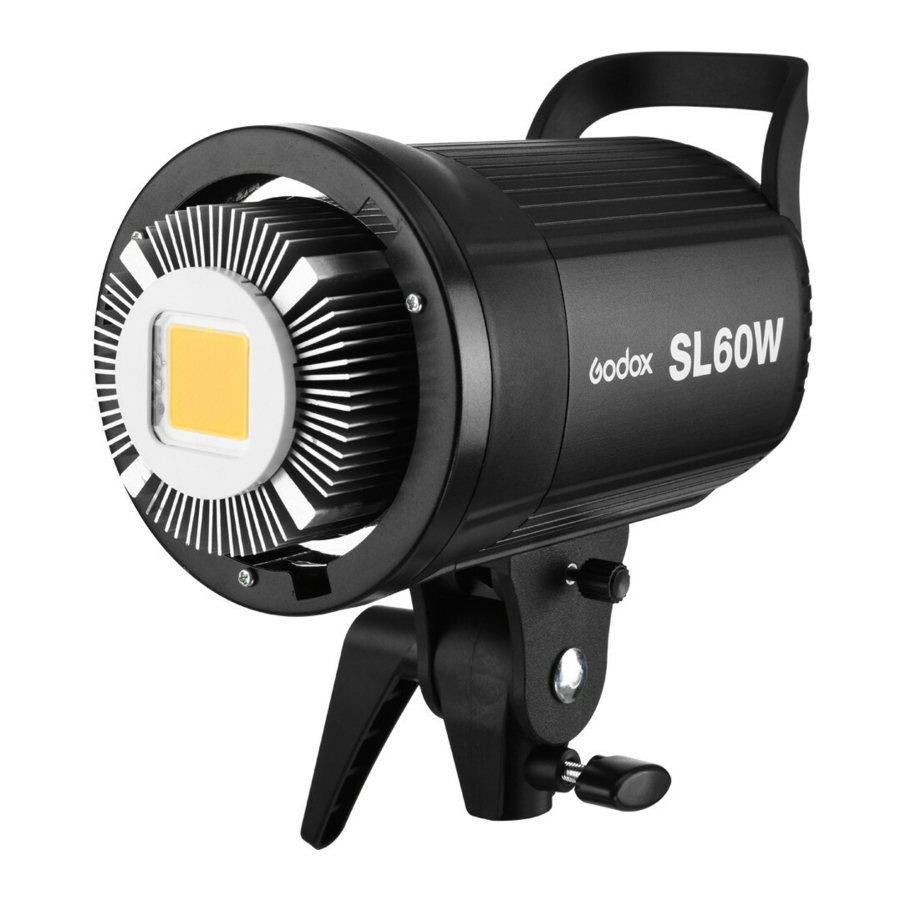

Godox SL60, SL60W, SL60Y Handleiding
Inleiding
Videolampen uit de SL-serie zijn uitstekend geschikt voor productopnamen, fotojournalistiek en video-opnamen, enz. Het creëert een stabiele lichtbron en gelijkmatige verlichting voor fotografie. Er zijn twee modellen beschikbaar: Witte versie (5600K), Gele versie (3300K).
Kenmerken:
- 60W LED-lampen garanderen een hoge lichthelderheid
- De kleurweergave-index is hoger dan 95 en R9 is 90, waardoor de objecten authentiek worden weergegeven
- Draadloos de lichthelderheid aanpassen
- Draadloos 433MHz groeperingssysteem (6 groepen & 16 kanalen)
- Groot LCD-paneel. Instellingen automatisch opgeslagen
- Met temperatuurregelfunctie om oververhitting te voorkomen
- Met speciale beschermhoes om de LED-kralen te beschermen
- Met rode koperen koellichaam en ingebouwde ventilator voor uitstekende warmteafvoer
| Type | Model |
| Witte versie (kleurtemperatuur 5600K) | SL60W |
| Gele versie (kleurtemperatuur 3300K) | SL60Y |

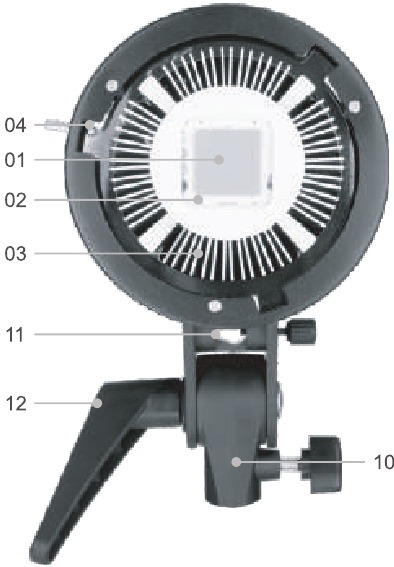

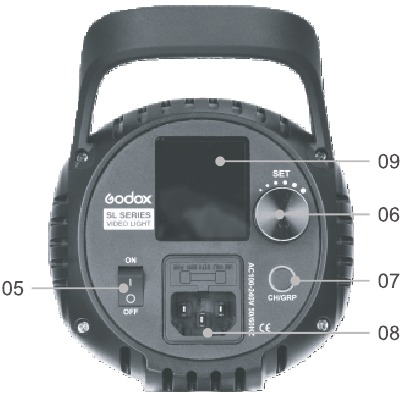

Onderdelen
Behuizing
- LED-kralen
- Beschermhoes
- Koellichaam
- Accessoiresleuf
- AAN/UIT-schakelaar
- Selectieknop + SET (INSTELLEN)-knop
- CH/GRP (Kanaal/Groep)-knop
- AC-stroomaansluiting
- LCD-paneel (wit in blauw)
- Montagebeugel
- Paraplu-ingang
- Handgreep voor richtingaanpassing
LCD-paneel

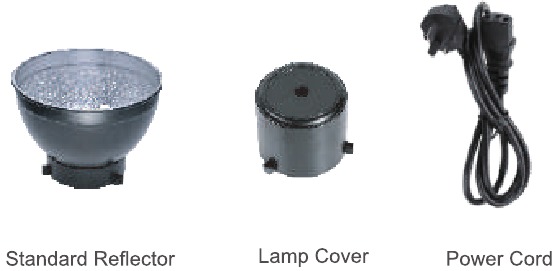

Accessoires
Bediening
Het product gebruiken
- Sluit de lamp aan op de AC-stroomaansluiting.
- Druk op de AAN/UIT-schakelaar, de videolamp begint licht te geven.
- Het LCD-paneel toont de informatie.
Lichthelderheid aanpassen
- Draai aan de selectieknop om de lichthelderheid aan te passen.
- Het instelbare bereik van de lichthelderheid ligt tussen 10% en 100%
Temperatuurindicatie
- Deze videolamp controleert voortdurend de temperatuur om gevaarlijke situaties te voorkomen. Hij schakelt automatisch uit wanneer de temperatuur te hoog is.
- Houd de SET (INSTELLEN)-knop 2 seconden ingedrukt en de temperatuur kan worden geschakeld tussen Celsius en Fahrenheit.
Draadloze afstandsbediening
Met het draadloze 433 MHz-systeem heeft dit product een functie voor externe groepering en bediening. Er kunnen maximaal 6 groepen videolampen worden bediend. Er zijn 16 kanalen beschikbaar met een sterke anti-interferentiecapaciteit.
- Stel de kanalen en groepen van de videolamp in op dezelfde als die van de afstandsbediening voor gebruik.
- Wanneer u de witte versie gebruikt, stelt u de kleurtemperatuur van de afstandsbediening constant in op 5600K;
- Wanneer u de gele versie gebruikt, stelt u de kleurtemperatuur van de afstandsbediening constant in op 3300K;
Kanaal/Groep van de videolamp aanpassen
- Druk op de CH/GRP (Kanaal/Groep)-knop en het groepspictogram knippert. Draai aan de selectieknop om een groeps-ID te kiezen (A tot F).
- Druk tweemaal op de CH/GRP (Kanaal/Groep)-knop en het kanaalpictogram knippert. Draai aan de selectieknop om een kanaal-ID te kiezen (1 tot 16).
Kanaal/Groep van de afstandsbediening aanpassen
- Druk op de CH/GRP (Kanaal/Groep)-knop en het groepspictogram knippert. Druk op de "-" "+" knop om een groeps-ID te kiezen (A tot F).
- Druk tweemaal op de CH/GRP (Kanaal/Groep)-knop en het kanaalpictogram knippert. Druk op de "-" "+" knop om een kanaal-ID te kiezen (1 tot 16).
Lichthelderheid/kleurtemperatuur aanpassen met de afstandsbediening
- Druk op de "-" "+" knop om de lichthelderheid aan te passen.
- Druk eenmaal op de SET (INSTELLEN)-knop van de afstandsbediening en het pictogram voor de kleurtemperatuur knippert. Druk op de "-" "+" knop om de kleurtemperatuur aan te passen.
Opmerking: afstandsbediening apart verkrijgbaar
Andere bedieningstips
- Door op de AAN/UIT-knop op de afstandsbediening te drukken, kunnen alle videolampgroepen worden in-/uitgeschakeld.
- Door de "SET" (INSTELLEN)-knop op de afstandsbediening 2 seconden ingedrukt te houden, kan de huidige videolampgroep worden in-/uitgeschakeld.
- Verwijder de batterij als de lamp langere tijd niet wordt gebruikt.
Wanneer er zich abnormale situaties voordoen in de binnenste videolamp, knipperen de relevante LCD-tekens als waarschuwingen. Bijvoorbeeld:
- Wanneer de ventilator stopt met werken als gevolg van een storing, knipperen de II-tekens om te waarschuwen.
- Wanneer de temperatuur van het koellichaam hoger is dan 70 graden Celsius, knippert de temperatuur op het LCD-paneel en stopt de videolamp met werken.
Technische gegevens
| Videolamp | Witte versie SL60W | Gele versie SL60Y |
| AC-voeding | AC 100-240V 50/60Hz | |
| Kanaal | 16 | |
| Groep | 6 groepen (A, B, C, D, E, F) | |
| Vermogen | Max. 60W | |
| Kleurtemperatuur | 5600K±300K | 3300K±300K |
| 100% verlichtingssterkte (LUX) | 4100 (1m) | |
| 100% lichtstroom | 4500 | |
| Kleurweergave-index | > 95 | |
| R9 | 90 | |
| TLCl(Qa) | > 90 | |
| Lichthelderheidsbereik | 10%~100% | |
| Bedrijfstemperatuur | -10~50°C | |
| Veilige temperatuur | ≤ 70C | |
| Afmeting | 23x24x14cm (exclusief de lampenkap) | |
| Netto gewicht | Ca. 1,61 kg | |
*Productontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Voor uw veiligheid
Niet plaatsen in omstandigheden met hoge temperatuur of hoge luchtvochtigheid.
Als dit product oververhit raakt, stopt het de werking en wordt het na afkoeling hervat. Dit is te danken aan de ingebouwde beveiliging tegen oververhitting.
Niet hanteren met natte handen, onderdompelen in water of blootstellen aan regen.
Dit product niet demonteren of aanpassen. Mocht het product openbreken als gevolg van een val of ander ongeval, stuur het defecte product dan terug naar een erkend servicecentrum voor inspectie en onderhoud.
