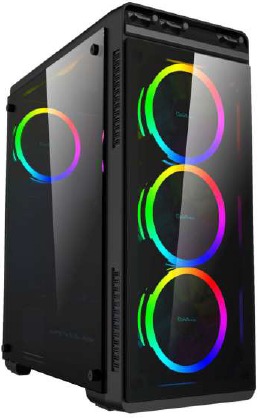

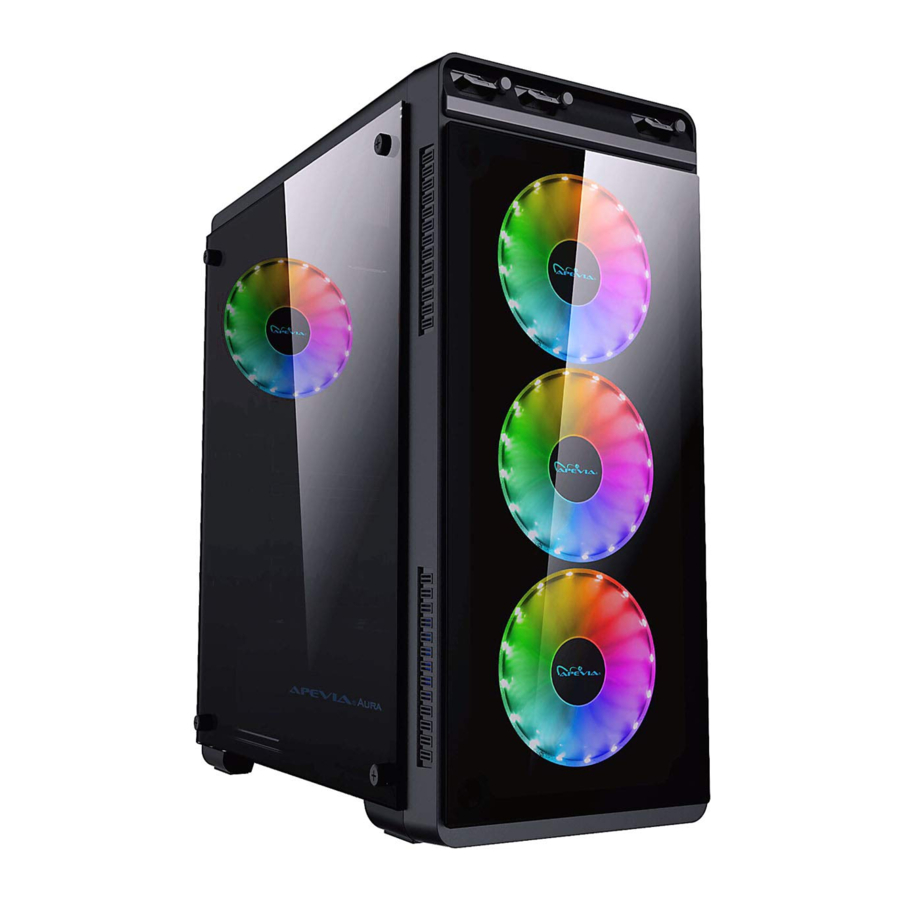

Apevia Aura - Handleiding computerbehuizing

Voeding installeren

OPMERKING: Raadpleeg de documentatie van uw CPU/geheugencomponent voor instructies. RGB-ventilatoren worden mogelijk niet gesynchroniseerd aan het begin van de installatie. Om te synchroniseren, houdt u de RGB-knop 3 seconden ingedrukt om de afspeelbare modi te resetten.

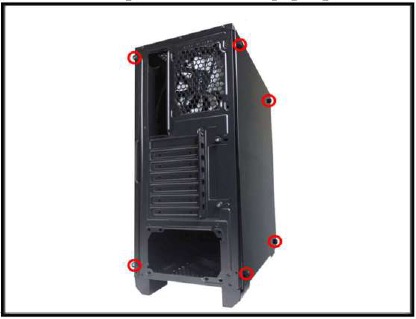

1. Verwijder de duimschroeven van beide kanten van de Aura-behuizing. Er zitten er twee aan de rechterkant (niet-venster) en vier aan de rechterkant (venster). Om alle apparaten te installeren, moet u toegang hebben tot de volledige binnenkant van de behuizing.

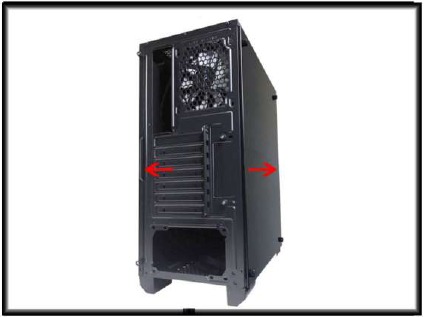

2. Pak de inkeping aan de rand van het niet-vensterpaneel. Trek naar achteren om los te maken. Verwijder voorzichtig het glazen venster door het op te tillen. Plaats beide panelen opzij tot u klaar bent met het installatieproces.

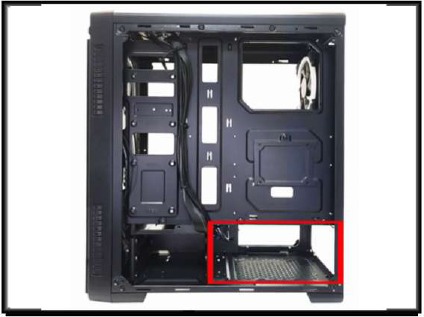

3. Installeer de voeding op de plek die in de afbeelding wordt aangegeven. Schuif hem erin totdat de gaten aan de achterkant overeenkomen.

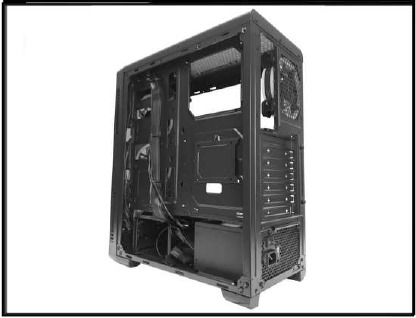

4. Zorg ervoor dat de voeding correct is geïnstalleerd en dat de schroefbevestigingspunten zijn uitgelijnd (zoals te zien in stap 5).


OPMERKING: Raak een ongelakt metalen gedeelte van het chassis aan om statische elektriciteit af te voeren voordat u pc-componenten hanteert. Er moet ook een antistatische polsband worden gedragen om de kans op schade verder te minimaliseren.

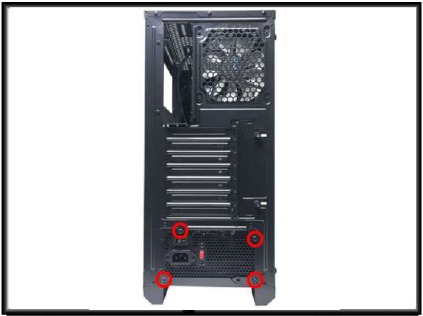

5. Bevestig schroeven aan de achterkant van de behuizing. Houd een hand op de voeding om de gaten uitgelijnd te houden. Het wordt aanbevolen om de voeding "ondersteboven" te installeren (ventilator naar de onderkant van de behuizing gericht) voor een betere luchtstroom.


Moederbord installeren

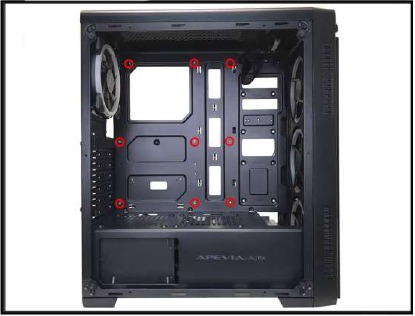

1. De meeste montagegaten voor het moederbord zijn al vooraf geïnstalleerd, maar er zijn extra's voor het geval ze nodig zijn.
   De afstandsschroeven zijn de zeshoekige schroeven die u kunt vinden in de meegeleverde schroefzak.

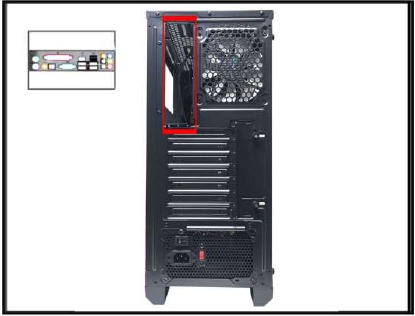

2. Als uw moederbord een I/O-schild bevat, plaats het schild dan in het daarvoor bestemde gat aan de achterkant van de behuizing totdat het vastklikt. Zorg ervoor dat de gaten op het schild overeenkomen met de I/O-connectoren op het moederbord.

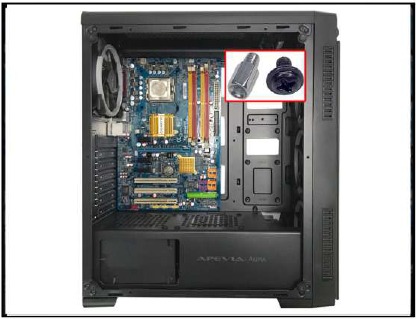

3. Lijn het moederbord uit met de afstandhouders en monteer het op de behuizing. Gebruik de ronde schroeven in de schroefzak om het moederbord op zijn plaats te bevestigen.


PCI-componenten installeren

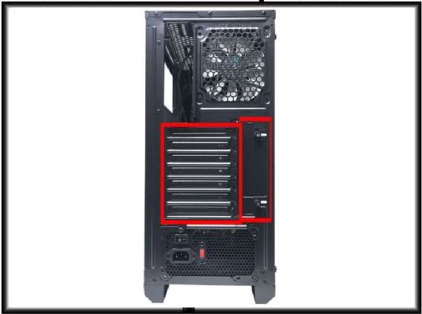

1. Verwijder eerst de PCI-slotafdekkingen. Duw de afdekking in een diagonale hoek.
   Wrik de afdekking los totdat deze loskomt. Zorg ervoor dat u de juiste slotafdekkingen verwijdert, want als ze eenmaal zijn verwijderd, kunt u ze niet meer vervangen. Zorg ervoor dat u het lipje losschroeft en optilt, zodat u de kaarten kunt vastzetten.

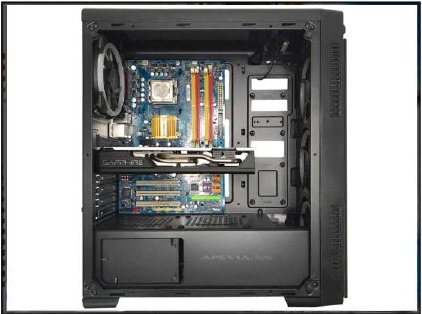

2. Lees de documentatie van uw PCI-uitbreidingskaart. Installeer de PCI-kaart in de juiste sleuf voor uw kaarttype (x1, x16, enz.). Zodra de kaart stevig is geplaatst, zet u deze vast met een schroef in het juiste gat. Laat het lipje zakken en zet het op zijn plaats met de schroef.


Harde schijven installeren

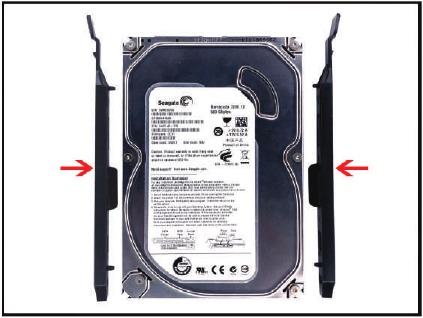

1. Zoek voor 3,5-inch harde schijven de montagerails zoals afgebeeld. Zorg ervoor dat de gaten overeenkomen en bevestig ze aan de schijf. Schuif ze in de schijfbay zoals weergegeven in stap 3. Er is ruimte voor maximaal twee 3,5-inch harde schijven.

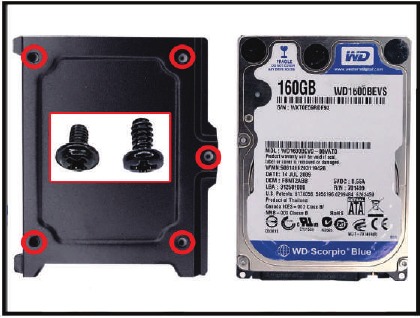

2. Zoek voor 2,5-inch harde schijven de montagebeugel zoals hieronder weergegeven. Verwijder de schroef en schuif de beugel eraf. Zet vervolgens de schijf vast met schroeven. Er is ruimte voor maximaal drie 2,5-inch harde schijven.

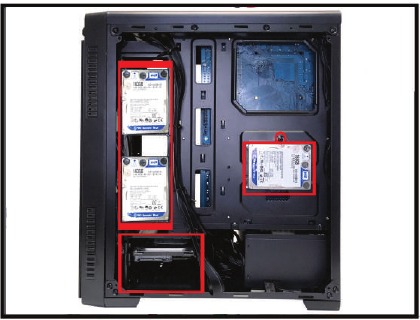

3. De oorspronkelijke plaatsing van zowel 3,5-inch als 2,5-inch schijfmontages bevindt zich in de hieronder gemarkeerde rechthoeken.


Ventilatorinstallatie en -instelling

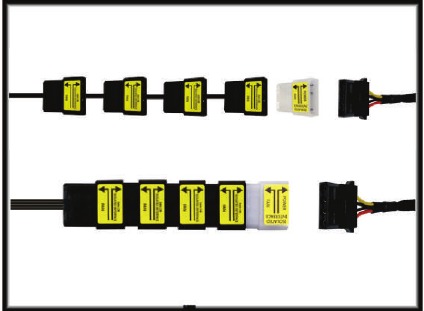

1. Er zijn al vier ventilatoren in de behuizing geïnstalleerd. Mocht u ze echter opnieuw moeten aansluiten, dan moet u ervoor zorgen dat elk van de 4-pins Molex-connectoren in serie zijn geschakeld, zoals hieronder weergegeven. De connector met het label "Isolated Interface" regelt het LED-patroon/de kleur en moet rechtstreeks op de voeding worden aangesloten.

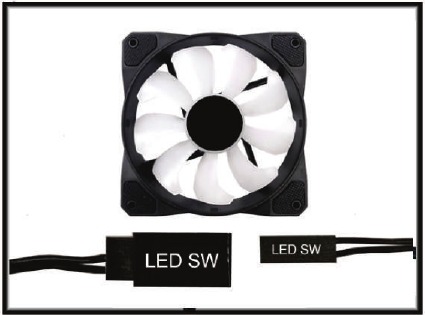

2. Om de van kleur veranderende LED's op de ventilatoren correct te gebruiken, moet u ervoor zorgen dat een van de mannelijke LEDSW-connectoren van de ventilatoren is aangesloten op de vrouwelijke LEDSW-connector die van het voorpaneel komt, zoals weergegeven. Houd de RGB button (knop) 3 seconden ingedrukt om het patroon te resetten.

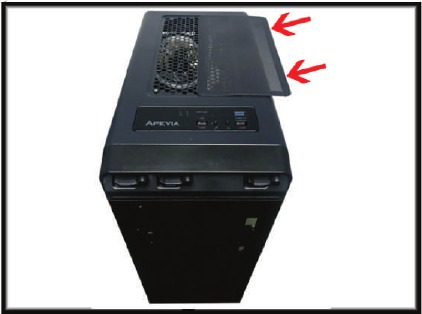

3. Er is een magnetisch filter dat bovenop zit en dat het schoonmaken gemakkelijk maakt. U kunt het verwijderen door het eraf te tillen en terug te plaatsen als het klaar is. Kan indien gewenst met water worden gewassen. De schakelaar met het label "LED" bovenop kan worden ingedrukt om de ventilatorkleuren te veranderen of ze uit te schakelen.


Productkabels aansluiten op het moederbord

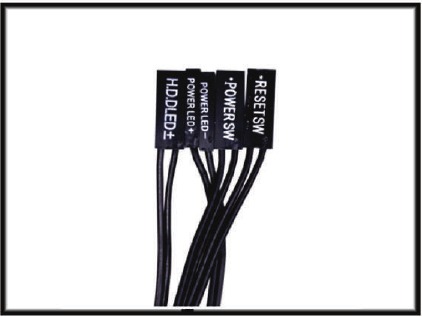

1. Zoek de onderstaande kabels van het voorpaneel. Raadpleeg de gebruikershandleiding van uw moederbord voor plaatsingsschema's.

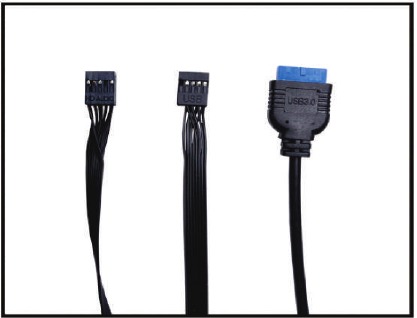

2. Zoek de onderstaande kabels van het voorpaneel. De gebruikershandleiding van uw moederbord bevat schema's. De driehoekige markeringen op de kabels geven positieve draden aan.


De installatie voltooien

1. Met alle componenten correct geïnstalleerd, plaatst u de zijpanelen voorzichtig terug in hun oorspronkelijke positie en vervangt u alle schroeven.
   Gefeliciteerd! U hebt de montage van de Aura voltooid.
2. Als u de onderste voorventilator wilt vervangen, kunt u de harde schijfbay verwijderen door vier schroeven aan de onderkant van de behuizing te verwijderen, evenals de duimschroef in de behuizing die deze aan het frame bevestigt. Op deze manier zou u gemakkelijk bij de onderste twee gaten moeten kunnen komen.

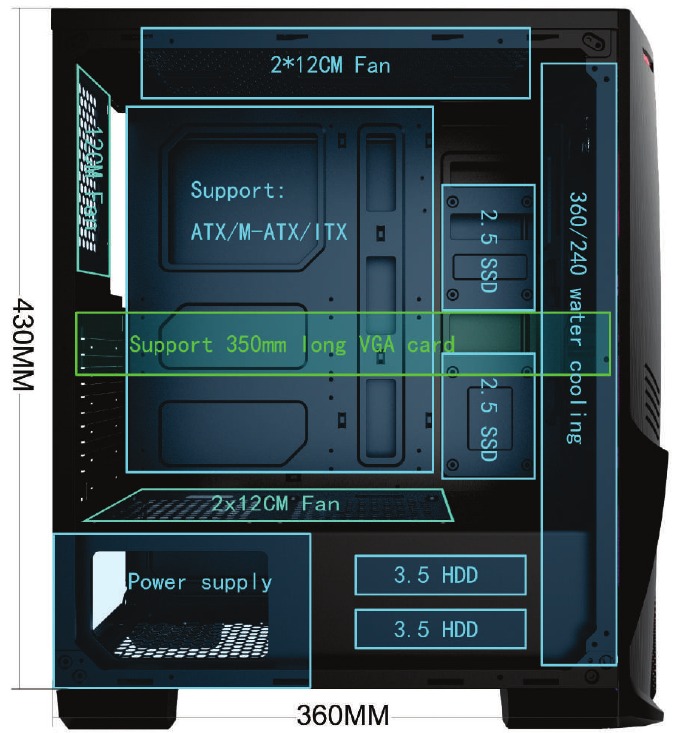

Plaatsing van onderdelen

1. Er is ruimte voor maximaal drie 120 mm-ventilatoren of een 360/240 mm-waterkoelingsopstelling aan de voorkant. Er is ook ruimte voor twee 120 mm-ventilatoren aan de bovenkant, één 120 mm-ventilator aan de achterkant en twee 120 mm-ventilatoren aan de onderkant. U kunt ook maximaal twee 3,5-inch harde schijven en drie 2,5-inch harde schijven in de behuizing installeren. Ondersteunt videokaarten tot 350 mm lang, ondersteunt ATX-, Micro-ATX- en ITX-moederborden.


Specificaties

Moderne stevige stalen ATX Mid Tower computerbehuizing
Volledig zijvenster voor maximale weergave
Eenvoudige lay-out voor betere luchtstroom en eenvoudig onderhoud
Goed kabelbeheer: 6 x gaten voor kabelgeleiding
Ondersteuning voor ATX / Micro ATX / ITX-moederbord
Ondersteuning voor VGA tot 350 mm lengte
Ondersteuning voor CPU-koeler tot 165 mm hoogte
Ondersteuning voor standaard ATX-moederbordformaat tot 11" x 12"
Ondersteuning voor standaard ATX-voeding (niet inbegrepen)
Bovenste poorten: 1 x USB 3.0, 2 x USB 2.0, 1 x HD-audio (microfoon + hoofdtelefoon), ventilator kleur schakelaar

Koelingsopties:

• Voorkant: 3 x 120 mm-ventilator / of 1 x 360/240 mm-radiator
• Achterkant: 1 x 120 mm-ventilator
• Bovenkant: 2 x 120 mm-ventilator
• Onderkant: 2 x 120 mm-ventilator

4 x superieure 120 mm RGB-behuizingsventilatoren zijn inbegrepen (3 x voorkant, 1 x achterkant)
1 x onderste + 1 x bovenste verwijderbare stoffilter voor eenvoudige reiniging
5 x schijfbay: 2 x 3,5" (intern) + 3 x 2,5" (intern)
7 x uitbreidingsslots
Voeding (niet inbegrepen): onderaan gemonteerd
Materiaal: chassis-SECC zwart metaal, voorplaat-ABS-plastic duimschroeven, behuizingsvoeten
Afmeting: 15,5" x 8,25" x 18,25" (L x B x H)
Gewicht: 12 lbs
