Apevia Predator - Handleiding computerbehuizing

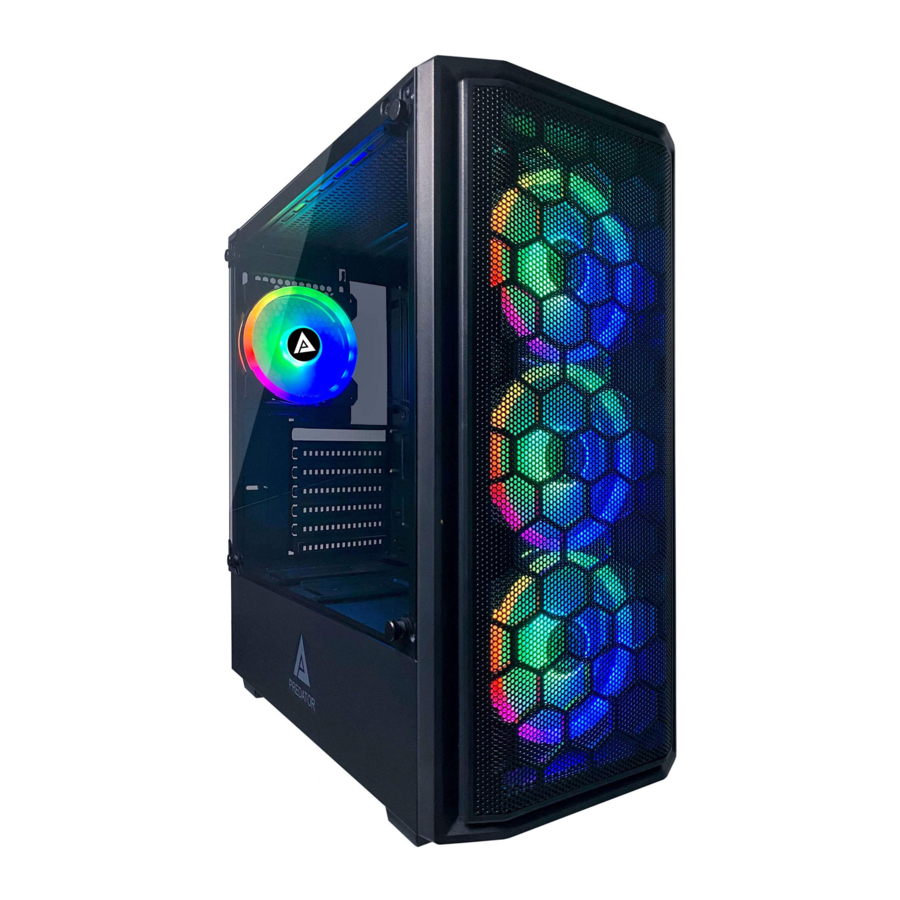

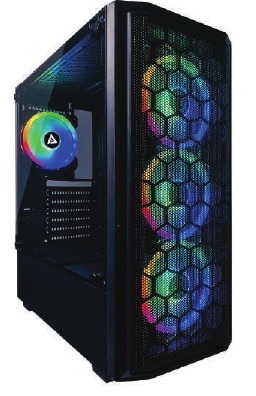

Voltooide weergave Predator

OPMERKING : Om de PCI-sleufafdekkingen te verwijderen, moet u bepalen welke er moeten worden uitgeslagen voordat u het moederbord installeert. Verwijder die afdekkingen eerst, voordat u iets installeert met betrekking tot PCI-sleuven voor installatie.
OPMERKING: Raadpleeg de documentatie van uw CPU-/geheugencomponenten voor instructies. RGB-ventilatoren worden mogelijk niet gesynchroniseerd aan het begin van de installatie. Om te synchroniseren, houdt u de RGB-knop 3 seconden ingedrukt om de afspeelbare modi te resetten.

Voeding installeren

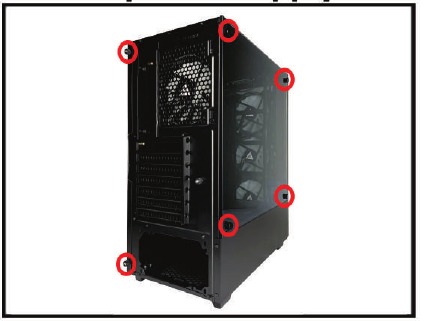

1. Verwijder de duimschroeven van beide zijden van de Predator-behuizing. Er zitten er vier op het venster en twee op het stevige zijpaneel. Om alle apparaten te kunnen installeren, moet u toegang hebben tot de volledige binnenkant van de behuizing.

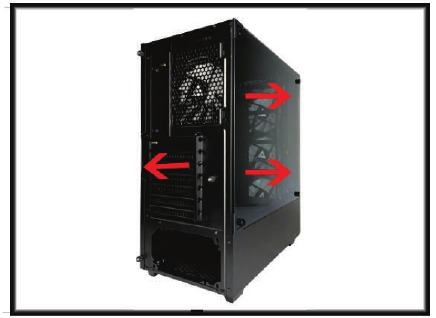

2. Pak de inkeping aan de rand van het niet-vensterpaneel vast. Trek naar achteren om los te maken. Verwijder het glazen venster voorzichtig door het op te tillen. Plaats beide panelen opzij tot het installatieproces is voltooid.

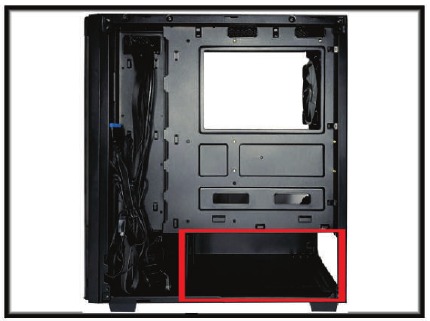

3. Installeer de voeding op de plek die op de afbeelding is aangegeven. Schuif hem naar binnen totdat de gaten aan de achterkant op één lijn liggen.

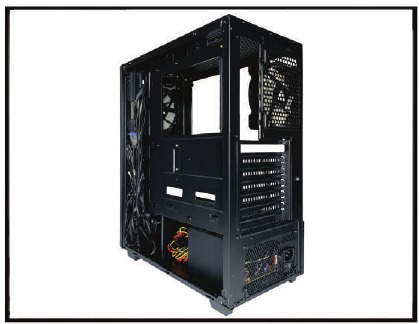

4. Zorg ervoor dat de voeding correct is geïnstalleerd en dat de schroefbevestigingspunten zijn uitgelijnd (zoals te zien in stap 5).


OPMERKING: Raak een onbeschilderd metalen gedeelte van het chassis aan om statische elektriciteit af te voeren voordat u pc-componenten hanteert. Er moet ook een antistatische polsband worden gedragen om de kans op schade verder te minimaliseren.

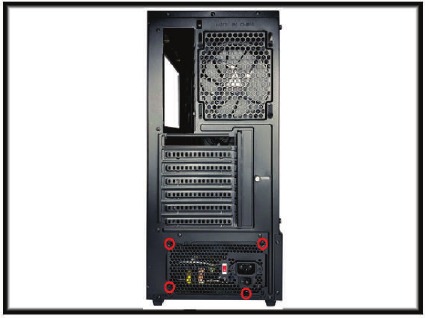

5. Bevestig de schroeven aan de achterkant van de behuizing. Houd de voeding vast om de gaten uitgelijnd te houden. Het wordt aanbevolen om de voeding "ondersteboven" te installeren (ventilator naar de onderkant van de behuizing gericht) voor een betere luchtstroom.


Moederbord installeren

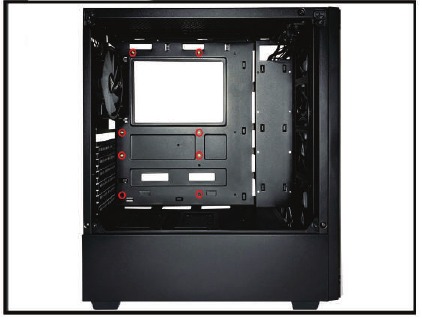

1. De meeste montagegaten voor het moederbord zijn al voorgeïnstalleerd, maar er zijn extra's voor het geval ze nodig zijn. De afstandsschroeven zijn de zeshoekige schroeven die u in de meegeleverde schroefzak kunt vinden.

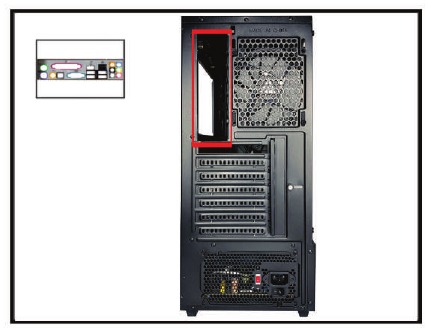

2. Als uw moederbord een 1/0-schild bevat, plaatst u het schild in het daarvoor bestemde gat aan de achterkant van de behuizing totdat het op zijn plaats klikt. Zorg ervoor dat de gaten op het schild overeenkomen met de 1/0-connectoren op het moederbord.

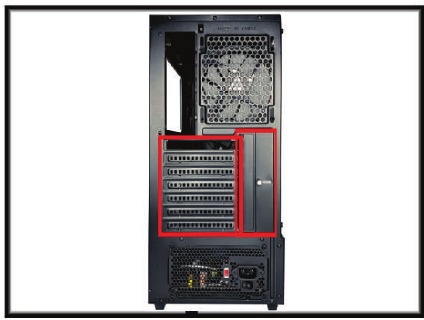

3. Verwijder eerst de PCI-sleufafdekkingen voordat u het moederbord installeert. Beweeg de afdekking totdat deze loskomt. Zorg ervoor dat u de juiste sleufafdekkingen verwijdert, want als ze eenmaal zijn verwijderd, kunt u ze niet meer vervangen. Zorg ervoor dat u het lipje losschroeft en omhoog tilt, zodat u de kaarten kunt vastzetten.

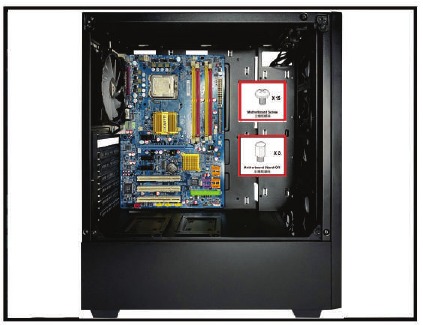

4. Lijn het moederbord uit met de afstandhouders en monteer het op de behuizing. Gebruik de ronde schroeven in de schroefzak om het moederbord op zijn plaats te bevestigen.


PCI-componenten installeren

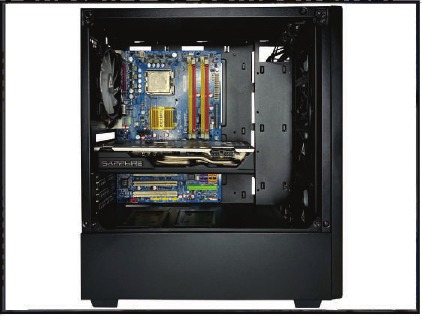

1. Lees de documentatie van uw PCI-uitbreidingskaart. Installeer de PCI-kaart in de juiste sleuf voor uw kaarttype (xl, x16, enz.). Zodra de kaart stevig is geplaatst, zet u deze vast met een schroef in het juiste gat. Plaats het lipje terug en zet het vast met de schroef.


Harde schijven installeren

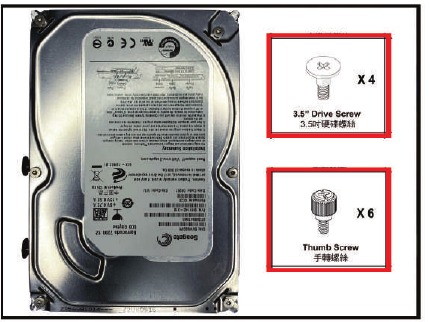

1. Voor 3,5-inch harde schijven zoekt u de twee soorten schroeven zoals hierboven weergegeven en plaatst u de niet-duimschroef in het zijgat zoals aangegeven. Schuif de schijf in de schijfbehuizing zoals weergegeven in stap 3 en zet deze vast met de duimschroef.

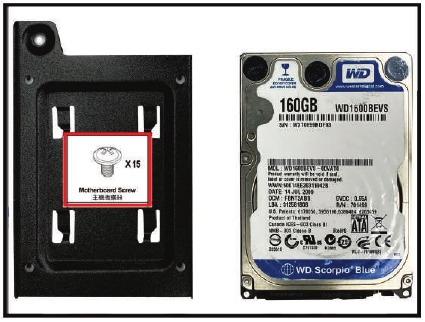

2. Voor 2,5-inch harde schijven zoekt u de montageschroeven en de lade zoals hierboven weergegeven. Zet de schijf met deze schroeven vast aan de lade en plaats deze terug op zijn plaats. Zet vast met de schroef die u hebt verwijderd om de lade uit de behuizing te halen.

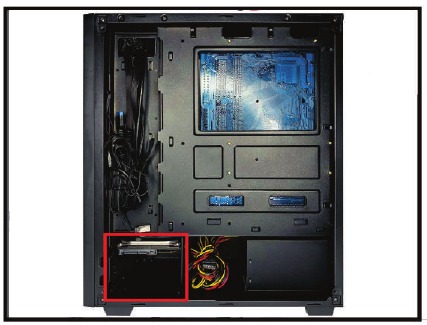

3. De oorspronkelijke plaatsing van 3,5-inch schijfbevestigingen bevindt zich in de hierboven gemarkeerde rechthoek.


Ventilatorinstallatie en -instellingen

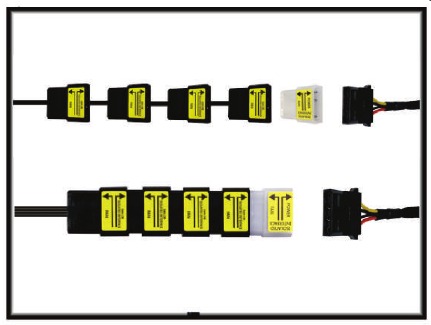

1. Er zijn al vier ventilatoren in de behuizing voorgeïnstalleerd. Mocht u ze echter opnieuw moeten aansluiten, dan moet u ervoor zorgen dat elk van de 4-pins Molex-connectoren in serie is geschakeld, zoals hierboven weergegeven. Degene met het label "Isolated Interface" regelt het LED-patroon/de kleur en moet rechtstreeks op de voeding worden aangesloten.

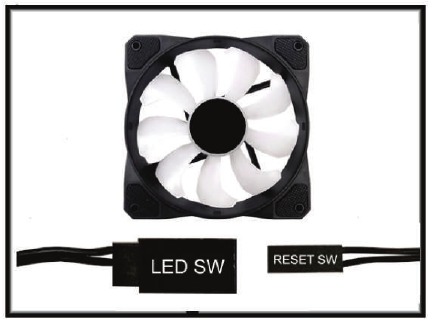

2. Om de van kleur veranderende LED's op de ventilatoren correct te gebruiken, moet u ervoor zorgen dat een van de mannelijke LEDSW-connectoren van de ventilatoren is aangesloten op de vrouwelijke Reset SW-connector van het voorpaneel, zoals weergegeven. Houd de RGB-knop 3 seconden ingedrukt om het patroon te resetten.

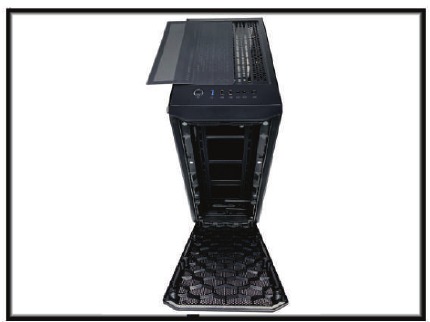

3. Er is een magnetisch filter dat bovenop zit en dat gemakkelijk kan worden schoongemaakt. U kunt het verwijderen door het eraf te tillen en terug te plaatsen als het klaar is. Kan indien gewenst met water worden gewassen. Op de schakelaar met het label "LED SW" aan de bovenkant kan worden gedrukt om de kleuren van de ventilator te wijzigen of om ze uit te schakelen. De voorkant is magnetisch.


Behuizingaansluitingen op het moederbord aansluiten

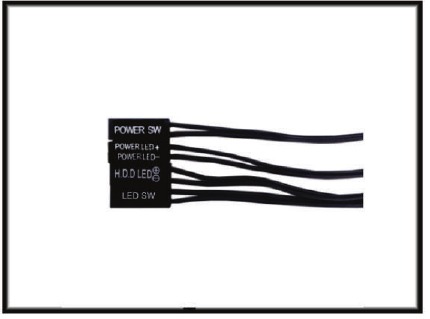

1. Zoek de bovenstaande aansluitingen op het voorpaneel. Raadpleeg de gebruikershandleiding van uw moederbord voor plaatsingsschema's. OPMERKING: Er is geen resetknop op deze behuizing. Om een harde reset uit te voeren, houdt u de aan/uit-knop ingedrukt om deze uit te schakelen.

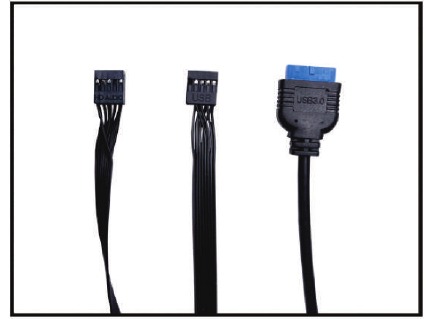

2. Zoek de bovenstaande aansluitingen op het voorpaneel. De gebruikershandleiding van uw moederbord bevat schema's. De driehoekige markeringen op de aansluitingen geven positieve draden aan.


De installatie voltooien

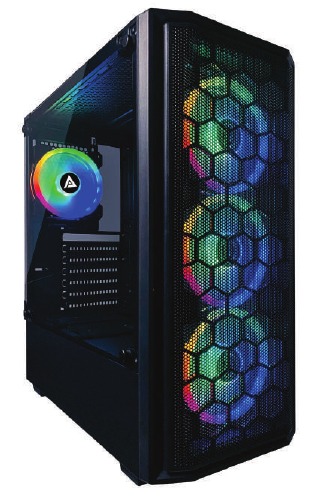

1. Als alle componenten correct zijn geïnstalleerd, plaatst u de zijpanelen voorzichtig terug in hun oorspronkelijke positie en vervangt u alle schroeven. Gefeliciteerd! U hebt de montage van de Predator voltooid.


Plaatsing van onderdelen

Installatie waterkoeling

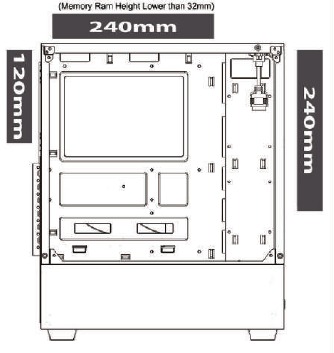

• Zet de ventilatoren op de radiator vast en bevestig de radiator in de behuizing door deze van buitenaf vast te schroeven.

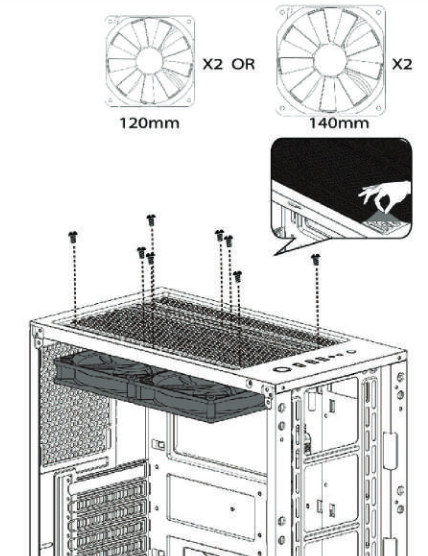

Installatie ventilator bovenzijde

• Til de stofmer op.
• Lijn uw 120mm ventilator uit en zet hem vast met schroeven.

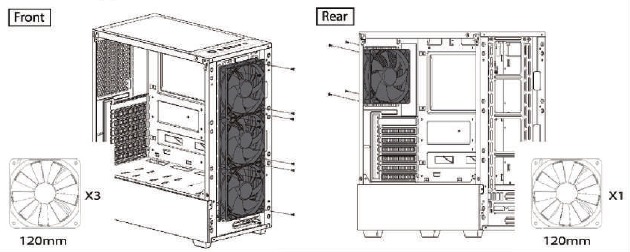

Installatie ventilator voorzijde/achterzijde

• Lijn uw 120mm ventilator uit en zet hem vast met schroeven.

Er is ruimte voor maximaal drie 120mm ventilatoren of een 360/240mm waterkoelingsopstelling aan de voorkant. Er is ook ruimte voor twee 120mm ventilatoren aan de bovenkant, één 120mm ventilator aan de achterkant en één 120mm ventilator aan de onderkant (ventilatoren aan de onderkant worden geïnstalleerd met behulp van de lange 1 1/4" schroeven die in de zak worden geleverd). U kunt ook maximaal twee 3,5" harde schijven en twee 2,5" harde schijven in de behuizing installeren. Ondersteunt videokaarten tot 370mm lang. Ondersteunt ATX-, Micro-ATX- en ITX-moederborden.

Specificaties

Moderne stevige stalen ATX mid-tower computerbehuizing
1 x zijvenster voor maximale weergave
Eenvoudige lay-out voor betere luchtstroom en eenvoudig onderhoud
Goed kabelbeheer: 10 x gaten voor kabelgeleiding
Ondersteuning voor ATX / Micro ATX / Mini IT X-moederbord
Ondersteuning voor VGA tot 350 mm lang
Ondersteuning voor CPU-koeler tot 160 mm hoog
Ondersteuning voor standaard ATX-moederbordformaat tot 11 tt x 12"
Ondersteuning voor standaard ATX-voeding (niet inbegrepen)
Poorten bovenkant: 1 x USB 3.0, 2 x USB 2.0, 1 x HD-audio (microfoon + hoofdtelefoon), ventilator-kleurenschakelaar
Koelingsopties:

• Voorkant: 3 x 120 mm ventilator / of 1 x 360/240 mm radiator
• Achterkant: 1 x 120 mm ventilator
• Bovenkant: 2 x 120 mm ventilator / of 1 x 240 mm radiator
• Onderkant: 1 x 120 mm ventilator

4 x superieure 120 mm RGB-behuizingsventilatoren inbegrepen (3 x voorkant, 1 x achterkant)
1 x verwijderbaar stoffilter onderkant voor eenvoudige reiniging
4 x schijfbehuizing: 3 x 3,5" (intern) + 2 x 2,5" (intern)
7 x uitbreidingsslots
Voeding (niet inbegrepen): onderkant gemonteerd Materiaal: chassis-SECC zwart metaal, voorplaat-ABS kunststof
Duimschroeven, behuizingsvoeten
Afmeting: 16" x 8" x 17" (L x B x H)
Gewicht: 12,5 lbs
