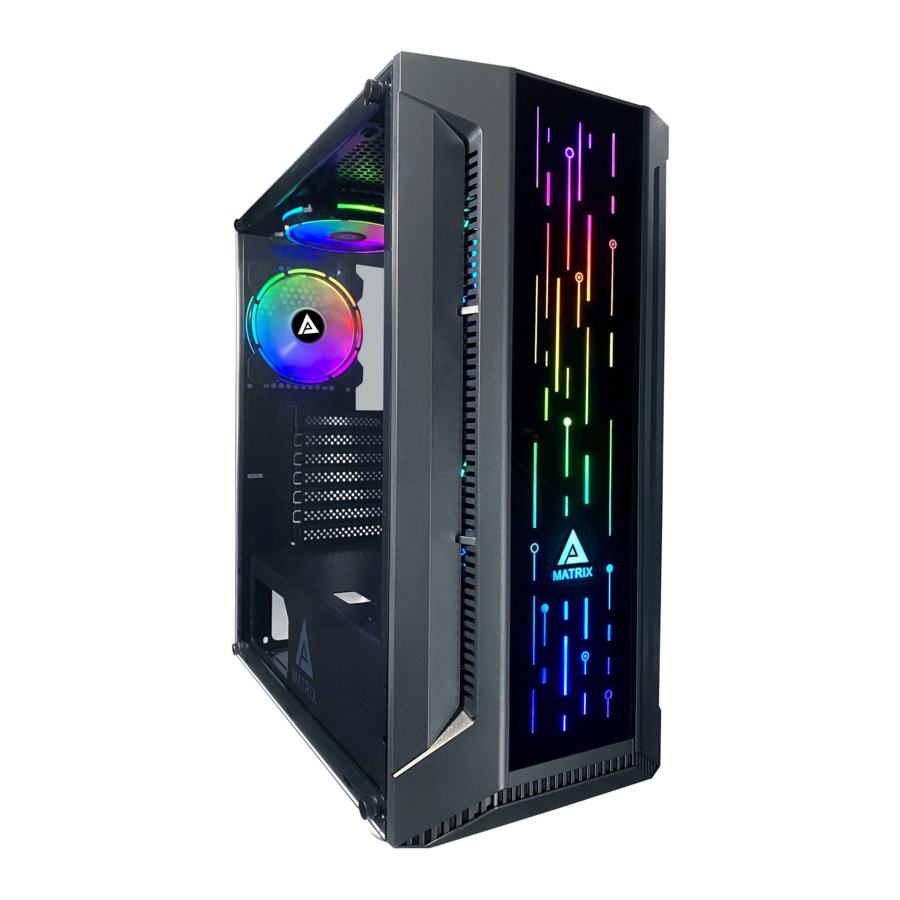

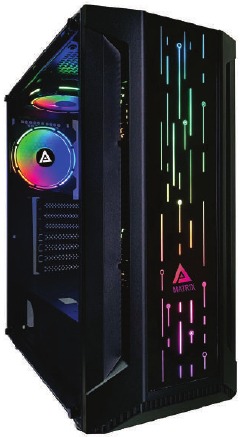

Apevia Matrix - Handleiding computerbehuizing

Voeding installeren

OPMERKING: Raadpleeg de documentatie van uw CPU/geheugencomponent voor instructies. RGB-ventilatoren zijn mogelijk niet gesynchroniseerd aan het begin van de installatie. Om te synchroniseren, houdt u de RGB-knop 3 seconden ingedrukt om de afspeelbare modi te resetten.

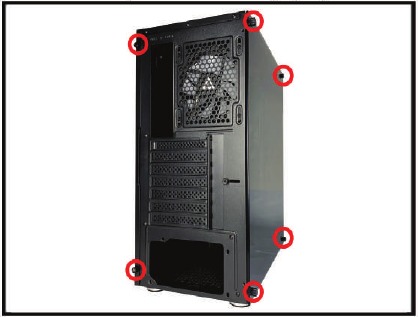

1. Verwijder de duimschroeven van beide zijden van de Matrix-behuizing. Er zitten er vier op het venster en twee op het massieve zijpaneel. Om alle apparaten te installeren, moet u toegang hebben tot de volledige binnenkant van de behuizing.

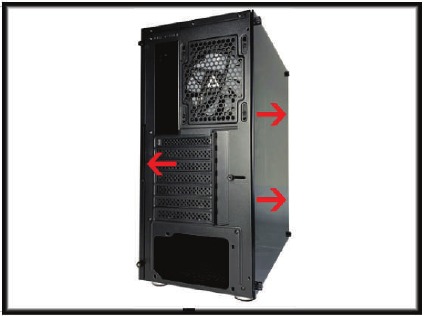

2. Pak de inkeping aan de rand van het niet-vensterpaneel vast. Trek naar achteren om los te maken. Verwijder voorzichtig het glazen venster door het op te tillen. Plaats beide panelen aan de kant tot u klaar bent met het installatieproces.

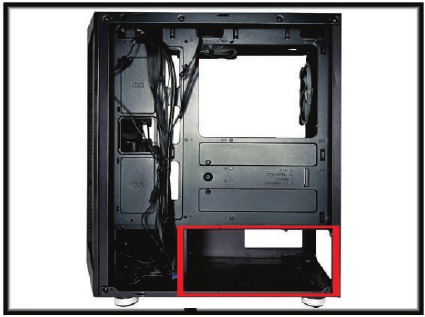

3. Installeer de voeding op de plek die op de afbeelding wordt aangegeven. Schuif deze erin totdat de gaten aan de achterkant op één lijn liggen.

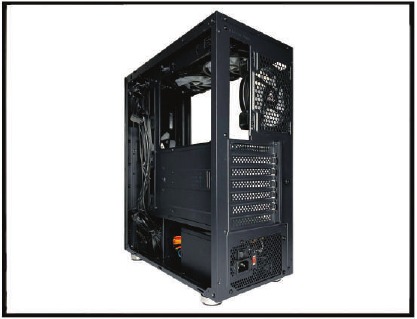

4. Zorg ervoor dat de voeding correct is geïnstalleerd en dat de schroefbevestigingspunten zijn uitgelijnd (zoals te zien in stap 5).


OPMERKING: Raak een ongelakt metalen gedeelte van het chassis aan om statische elektriciteit af te voeren voordat u pc-componenten hanteert. Er moet ook een antistatische polsband worden gedragen om de kans op schade verder te minimaliseren.

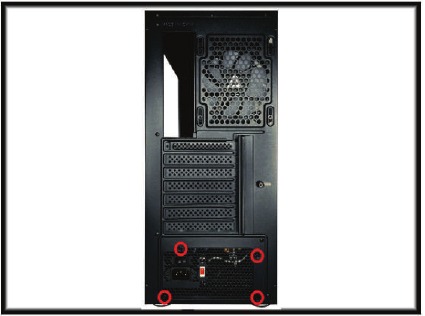

5. Maak schroeven vast aan de achterkant van de behuizing. Houd een hand op de voeding om de gaten uitgelijnd te houden. Het wordt aanbevolen om de voeding "ondersteboven" te installeren (ventilator naar de onderkant van de behuizing gericht) voor een betere luchtstroom.


Moederbord installeren

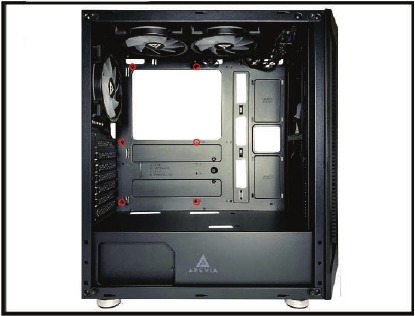

1. De meeste montagegaten voor het moederbord zijn al vooraf geïnstalleerd, maar er zijn extra's voor het geval dat ze nodig zijn.
   De afstandsschroeven zijn de zeshoekige schroeven die u kunt vinden in de meegeleverde schroefzak.

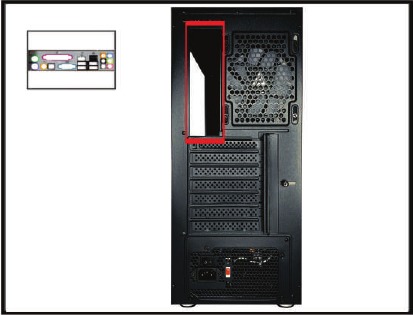

2. Als uw moederbord een I/O-shield bevat, past u het shield in het meegeleverde gat aan de achterkant van de behuizing totdat het op zijn plaats klikt. Zorg ervoor dat de gaten op het shield overeenkomen met de I/O-connectoren op het moederbord.

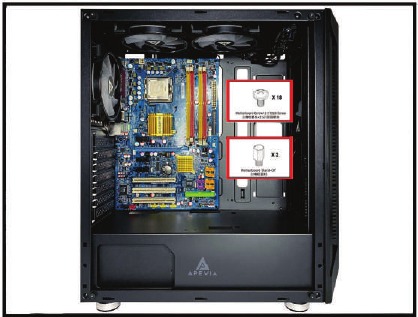

3. Lijn het moederbord uit met de afstandsbussen en monteer het op de behuizing. Gebruik de ronde schroeven in de schroefzak om het moederbord op zijn plaats te bevestigen.


PCI-componenten installeren

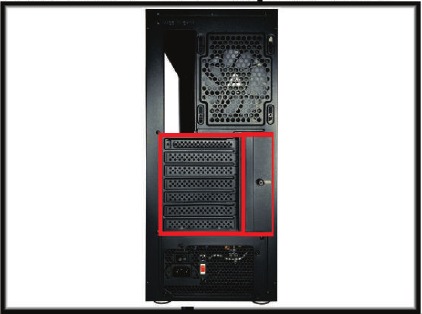

1. Verwijder eerst de PCI-slotafdekkingen. Druk in een diagonale hoek op de afdekking. Beweeg de afdekking totdat deze loskomt. Zorg ervoor dat u de juiste slotafdekkingen verwijdert, want zodra ze zijn verwijderd, kunt u ze niet meer vervangen. Zorg ervoor dat u het lipje losdraait en verwijdert, zodat u de kaarten kunt bevestigen.

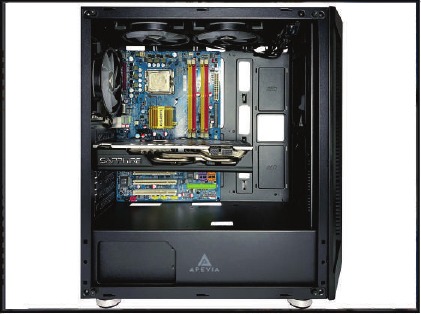

2. Lees de documentatie van uw PCI-uitbreidingskaart. Installeer de PCI-kaart in het juiste slot voor uw kaarttype (x1, x16, enz.). Zodra de kaart stevig is geplaatst, bevestigt u deze met een schroef in het juiste gat. Plaats het lipje terug en zet het vast met de schroef.


Harde schijven installeren

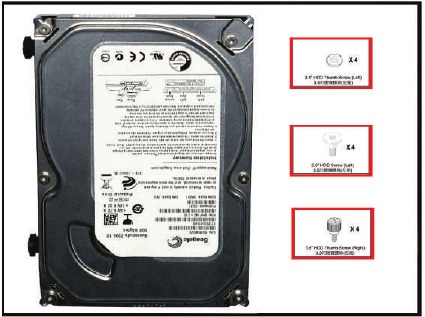

1. Voor 3,5-inch harde schijven vindt u de twee soorten schroeven en de rubberen ring zoals hieronder weergegeven en plaatst u de ring in het linker gat. Zet vast met de niet-duimschroef. Schuif de schijf in de schijfbehuizing zoals weergegeven in stap 3 en zet vast met de duimschroef.

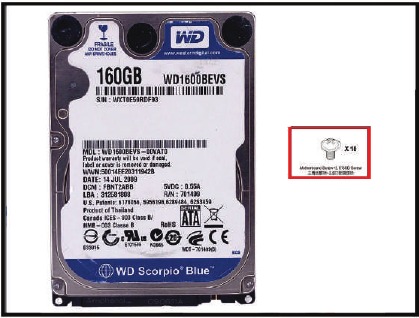

2. Voor 2,5-inch harde schijven vindt u de montageschroeven zoals hieronder weergegeven. Zet de schijf met deze schroeven vast aan de bays zoals te zien in stap 3.

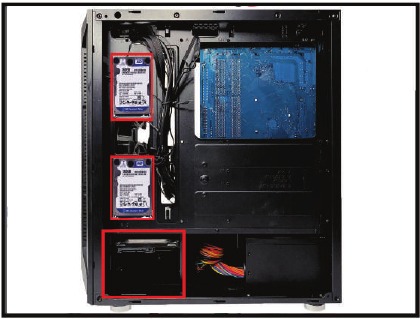

3. De oorspronkelijke plaatsing van zowel 3,5-inch als 2,5-inch schijfbevestigingen bevindt zich in de onderstaande gemarkeerde rechthoeken.


Ventilatorinstallatie en -configuratie

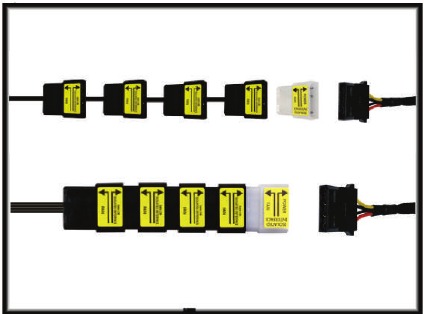

1. Er zijn al vier ventilatoren in de behuizing geïnstalleerd. Als u ze echter opnieuw moet aansluiten, moet u ervoor zorgen dat elk van de 4-pins Molex-connectoren aan elkaar is gekoppeld, zoals hieronder wordt weergegeven. De connector met het label "Isolated Interface" regelt het LED-patroon/de kleur en moet rechtstreeks op de voeding worden aangesloten.

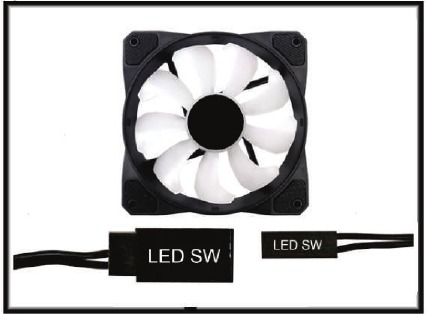

2. Om de van kleur veranderende LED's op de ventilatoren correct te gebruiken, moet u ervoor zorgen dat een van de mannelijke LEDSW-connectoren van de ventilatoren is aangesloten op de vrouwelijke LEDSW-connector die van het voorpaneel komt, zoals weergegeven. Houd de RGB-knop 3 seconden ingedrukt om het patroon te resetten.

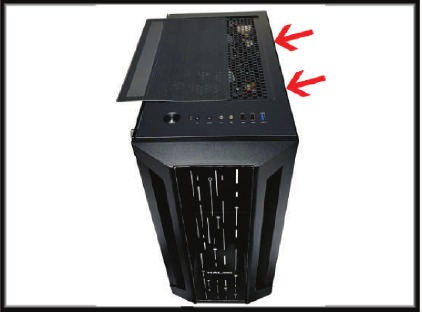

3. Er is een magnetisch filter dat bovenop zit en dat eenvoudig kan worden gereinigd. U kunt het verwijderen door het eraf te tillen en terug te plaatsen wanneer het klaar is. Kan indien gewenst met water worden gewassen. De schakelaar met het label "RGB" (RGB) bovenop kan worden ingedrukt om de ventilatorkleuren te wijzigen of uit te schakelen.


Productkabels op het moederbord aansluiten

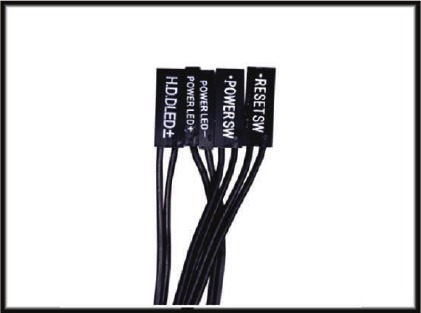

1. Zoek de onderstaande kabels van het voorpaneel. Raadpleeg de gebruikershandleiding van uw moederbord voor plaatsingsschema's.

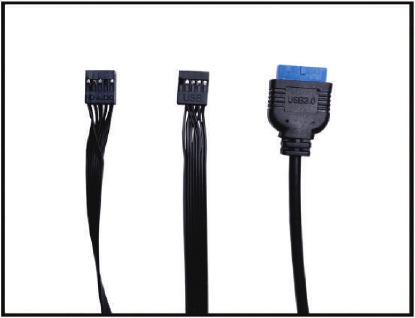

2. Zoek de onderstaande kabels van het voorpaneel. De gebruikershandleiding van uw moederbord bevat schema's. De driehoekige markeringen op de kabels geven positieve draden aan.


De installatie voltooien

1. Nadat alle componenten correct zijn geïnstalleerd, plaatst u de zijpanelen voorzichtig terug in hun oorspronkelijke posities en vervangt u alle schroeven.
   Gefeliciteerd! U hebt de montage van de Matrix voltooid.


Plaatsing van onderdelen

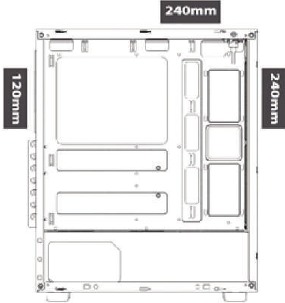

1. Er is ruimte voor maximaal drie 120 mm-ventilatoren of een 360/240 mm waterkoelingsopstelling aan de voorkant. Er is ook ruimte voor twee 120 mm-ventilatoren aan de bovenkant, één 120 mm-ventilator aan de achterkant en twee 120 mm-ventilatoren aan de onderkant (ventilatoren aan de onderkant worden geïnstalleerd met behulp van de lange schroeven van 1 1/4 inch die in de zak zitten). U kunt ook maximaal twee 3,5-inch harde schijven en twee 2,5-inch harde schijven in de behuizing installeren. Ondersteunt videokaarten tot 370 mm lang. Ondersteunt ATX-, Micro-ATX- en ITX-moederborden,
   OPMERKING: Ventilatoren aan de voorkant worden aan de "buitenkant" van de behuizing geïnstalleerd (in het voorpaneel). Ze kunnen indien gewenst "binnenin" worden verplaatst. Volg gewoon de instructies in het gedeelte "Ventilatorinstallatie en -configuratie" om ze te vervangen.

Waterkoeling installeren

• Zet de ventilatoren op de radiator vast en bevestig de radiator in de behuizing door deze van buitenaf vast te schroeven. (Geheugen-RAM lager dan 32 mm)

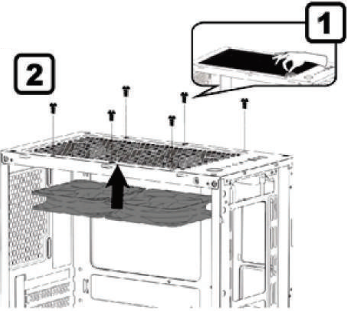

Ventilator aan de bovenkant installeren

• Til het stoffilter op.
• Lijn uw 120 mm-ventilator uit en zet deze vast met schroeven.

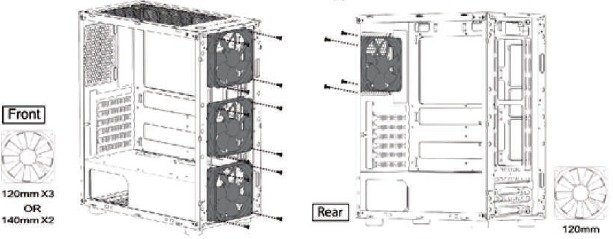

Ventilator aan de voor-/achterkant installeren

• Lijn uw 120 mm-ventilator uit en zet deze vast met schroeven.


Specificaties

Moderne solide stalen ATX mid-tower computerbehuizing
1 x volledig zijvenster voor maximale weergave
Eenvoudige indeling voor betere luchtstroom en eenvoudig onderhoud
Goed kabelbeheer: 8 x gaten voor kabelgeleiding
Ondersteuning voor ATX / Micro ATX / Mini ITX-moederbord
Ondersteuning voor VGA tot 350 mm lang, 320 mm als ventilatoren "binnenin" het frame van de behuizing zijn geïnstalleerd
Ondersteuning voor CPU-koeler tot 162 mm hoog
Ondersteuning voor standaard ATX-moederbordformaat tot 11" x 12"
Ondersteuning voor standaard ATX-voeding (niet inbegrepen)
Poorten aan de bovenkant: 1 x USB 3.0, 2 x USB 2.0, 1 x HD-audio (microfoon + hoofdtelefoon), schakelaar voor ventilatorkleur

Koelopties:

• Voorzijde: 3 x 120 mm-ventilator / of 2 x 140 mm-ventilator / of 1 x 360/240 mm-radiator
• Achterzijde: 1 x 120 mm-ventilator
• Bovenkant: 2 x 120 mm-ventilator / of 1 x 240 mm-radiator
• Onderkant: 2 x 120 mm-ventilator

4 x superieure 120 mm RGB-behuizingsventilatoren zijn inbegrepen (1 x voorzijde, 2 x bovenkant, 1 x achterzijde,)
1 x verwijderbaar stoffilter aan de onderkant voor eenvoudige reiniging
4 x schijfslot: 2 x 3,5" (intern) + 2 x 2,5" (intern)
7 x uitbreidingsslots
Voeding (niet inbegrepen): onderaan gemonteerd
Materiaal: Chassis-SECC zwart metaal, voorplaat-ABS-kunststof
Duimschroeven, behuizingsvoeten
Afmeting: 16" x 8" x 18" (L x B x H)
Gewicht: 13 lbs
