Apevia Genesis, Genesis Pro - Computer Case Handleiding

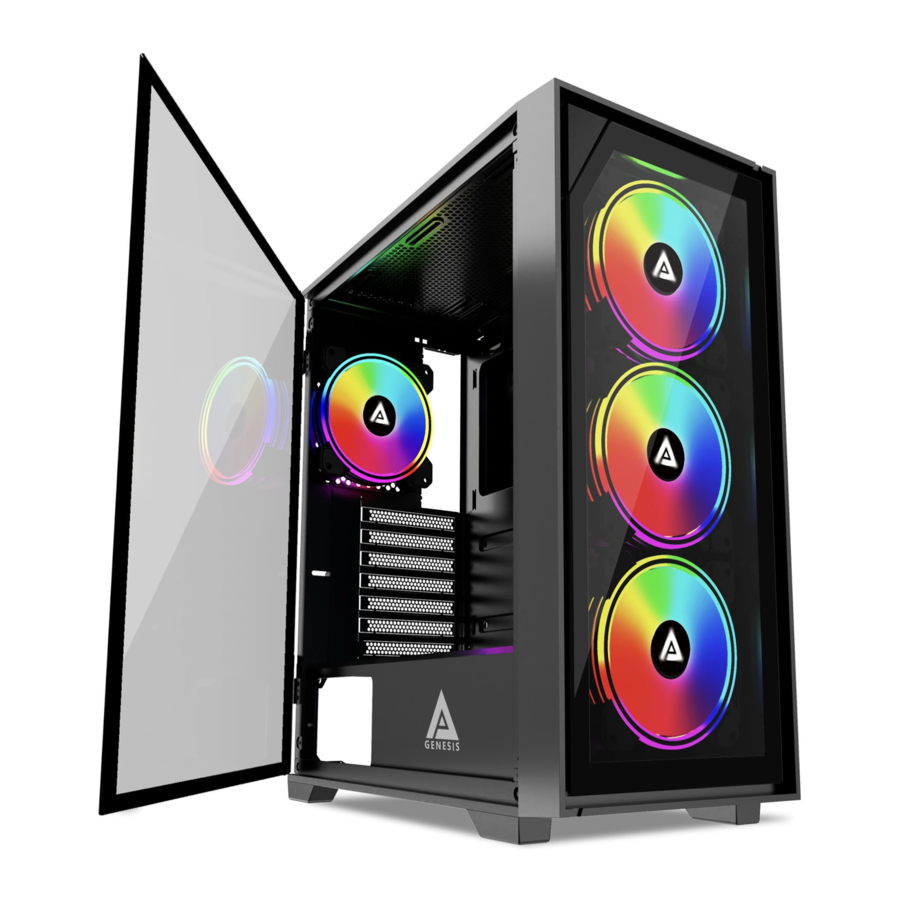

Genesis Voltooide Verschijning

OPMERKING: Om de PCl-sleufafdekkingen te verwijderen, moet u bepalen welke er moeten worden uitgeduwd voordat u het moederbord installeert. Verwijder die afdekkingen eerst, voordat u iets installeert met betrekking tot PCI-sleuven voor installatie.
OPMERKING: Raadpleeg de documentatie van uw CPU/geheugencomponent voor instructies. RGB-ventilatoren worden mogelijk niet gesynchroniseerd aan het begin van de installatie. Om te synchroniseren, houdt u de RGB-knop 3 seconden ingedrukt om de afspeelbare modi te resetten.

Voeding installeren

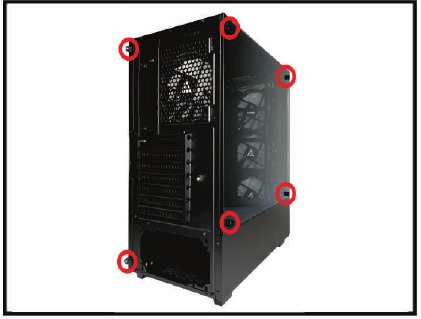

1. Verwijder de duimschroeven van beide zijden van de Genesis-behuizing. Er zitten er vier op het venster en twee op het effen zijpaneel. Om alle apparaten te installeren, moet u toegang hebben tot de gehele binnenkant van de behuizing.

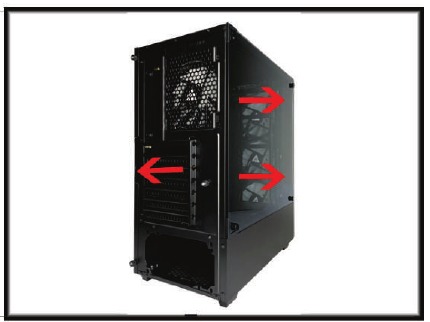

2. Pak de inkeping aan de rand van het paneel zonder venster vast. Trek naar achteren om los te maken. Verwijder het glazen venster voorzichtig door het op te tillen. Plaats beide panelen opzij totdat het installatieproces is voltooid.

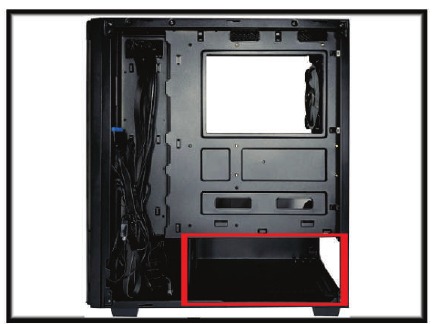

3. Installeer de voeding op de plek die op de afbeelding wordt aangegeven. Schuif hem erin totdat de gaten aan de achterkant op één lijn liggen.

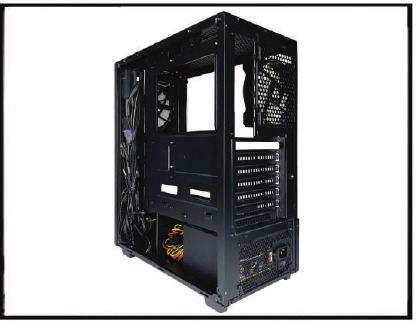

4. Zorg ervoor dat de voeding correct is geïnstalleerd en dat de schroefmontagepunten zijn uitgelijnd (zoals te zien in stap 5).


OPMERKING: Raak een ongelakt metalen deel van het chassis aan om statische elektriciteit af te voeren voordat u PC-componenten hanteert. Er moet ook een antistatische polsband worden gedragen om de kans op schade verder te minimaliseren.

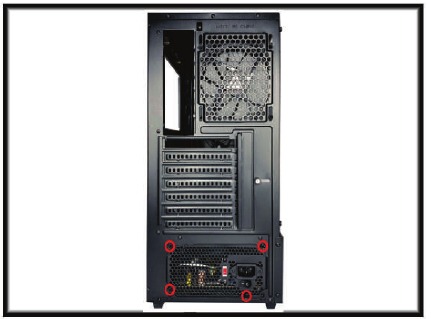

5. Maak schroeven vast aan de achterkant van de behuizing. Houd een hand op de voeding om de gaten uitgelijnd te houden. Het wordt aanbevolen om de voeding "ondersteboven" te installeren (ventilator naar de onderkant van de behuizing gericht) voor een betere luchtstroom.


Moederbord installeren

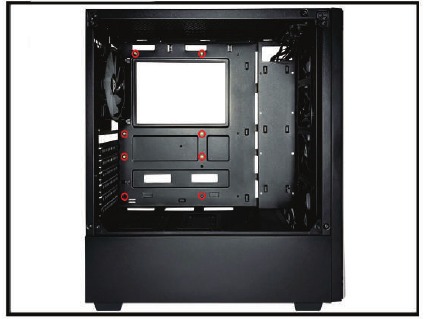

1. De meeste montagegaten voor het moederbord zijn al voorgeïnstalleerd, maar er zijn extra's voor het geval dat ze nodig zijn. De afstandsschroeven zijn de zeshoekige schroeven die u in de meegeleverde schroefzak kunt vinden.

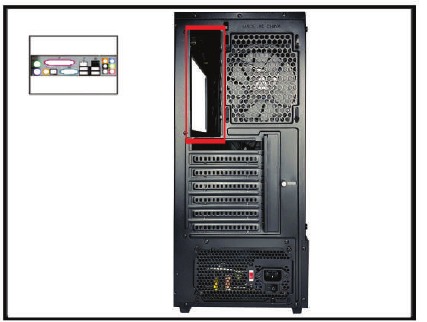

2. Als uw moederbord een 1/0-afscherming bevat, plaatst u de afscherming in het daarvoor bestemde gat aan de achterkant van de behuizing totdat deze op zijn plaats klikt. Zorg ervoor dat de gaten op de afscherming overeenkomen met de 1/0-connectoren op het moederbord.

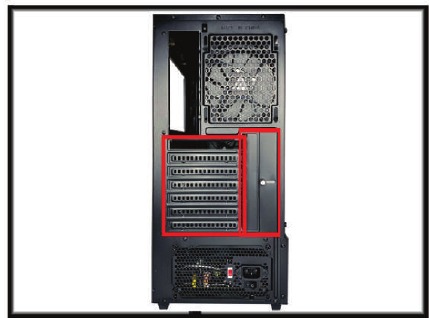

3. Verwijder eerst de PCI-sleufafdekkingen voordat u het moederbord installeert. Beweeg de afdekking heen en weer totdat deze loskomt. Zorg ervoor dat u de juiste sleufafdekkingen verwijdert, want als ze eenmaal zijn verwijderd, kunt u ze niet meer vervangen. Zorg ervoor dat u het lipje losdraait en optilt, zodat u de kaarten kunt vastzetten.

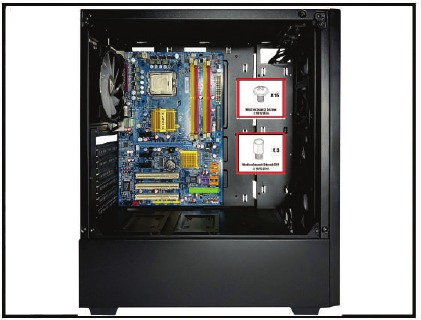

4. Lijn het moederbord uit met de afstandhouders en monteer het op de behuizing. Gebruik de ronde schroeven in de schroefzak om het moederbord op zijn plaats te bevestigen.

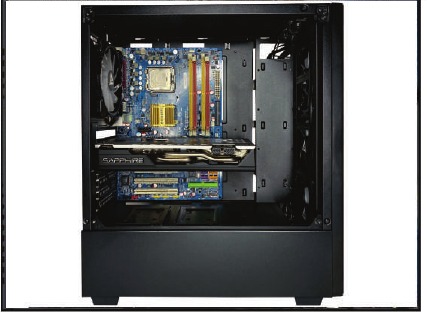

PCI-componenten installeren

1. Lees de documentatie van uw PCI-uitbreidingskaart. Installeer de PCI-kaart in de juiste sleuf voor uw kaarttype (xl, x16, enz.). Zodra de kaart stevig is geplaatst, bevestigt u deze met een schroef in het daarvoor bestemde gat. Plaats het lipje terug en zet het vast met de schroef.


Harde schijven installeren

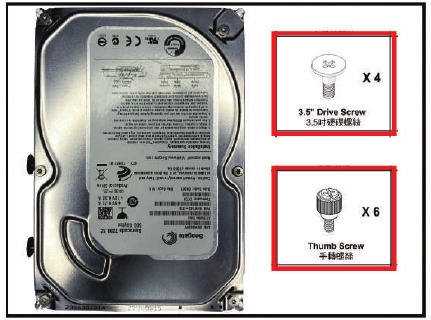

1. Zoek voor 3,5-inch harde schijven de twee soorten schroeven zoals hierboven weergegeven en plaats de niet-duimschroef in het zijgat zoals aangegeven. Schuif de schijf in de schijfbay zoals weergegeven in stap 3 en zet hem vervolgens vast met de duimschroef.

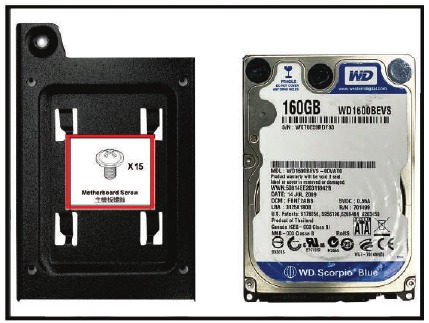

2. Zoek voor 2,5-inch harde schijven de montageschroeven en -lade zoals hierboven weergegeven. Zet de schijf vast met deze schroeven aan de lade en plaats deze terug op zijn plaats. Zet vast met de schroef die u hebt verwijderd om de lade uit de behuizing te halen.

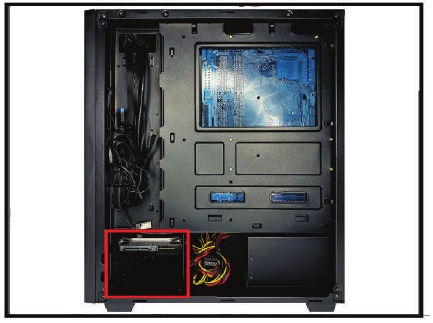

3. De oorspronkelijke plaatsing van 3,5-inch schijfmontages bevindt zich in de bovenstaande gemarkeerde rechthoek.


Ventilatorinstallatie en -configuratie

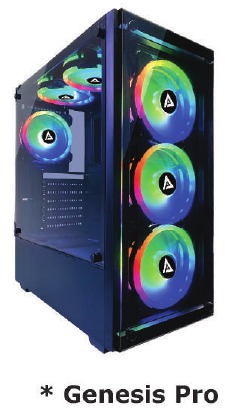

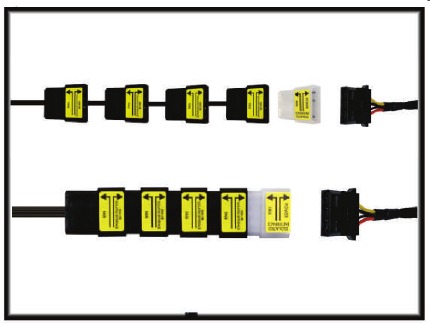

1. Er zijn al 4 ventilatoren in de behuizing geïnstalleerd (6 in het Pro-model). Mocht u ze echter opnieuw moeten aansluiten, zorg er dan voor dat elk van de 4-pins Molex-connectoren in serie zijn geschakeld zoals hierboven weergegeven. De connector met het label "Isolated Interface" regelt het LED-patroon/de kleur en moet rechtstreeks op de voeding worden aangesloten.

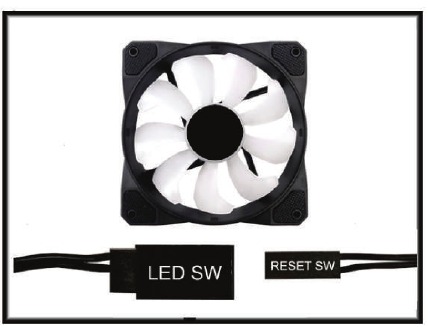

2. Om de van kleur veranderende LED's op de ventilatoren correct te gebruiken, moet u ervoor zorgen dat een van de mannelijke LEDSW-connectoren van de ventilatoren is aangesloten op de vrouwelijke Reset SW-connector die van het voorpaneel komt, zoals weergegeven. Houd de RGB-knop 3 seconden ingedrukt om het patroon te resetten.

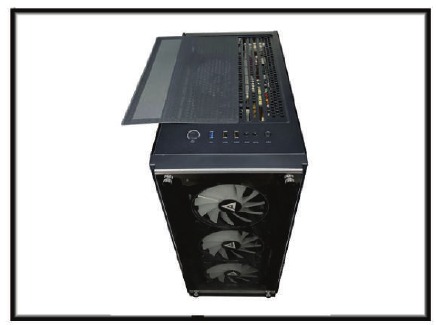

3. Er is een magnetisch filter dat bovenop zit en dat gemakkelijk kan worden gereinigd. U kunt het verwijderen door het eraf te tillen en het terug te plaatsen als het klaar is. Kan indien gewenst met water worden gewassen. De schakelaar met het label "LED SW" aan de bovenkant kan worden ingedrukt om de kleuren van de ventilator te wijzigen of ze uit te schakelen.


Sluit de behuizingskabels aan op het moederbord

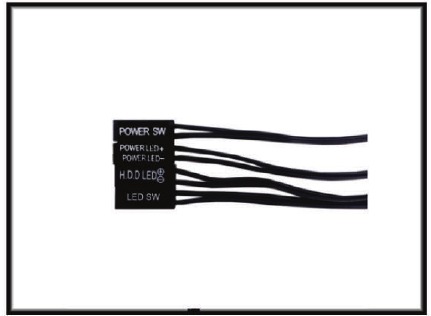

1. Zoek de bovenstaande voorpaneelkabels. Raadpleeg de gebruikershandleiding van uw moederbord voor plaatsingsschema's.
   OPMERKING: Er is geen resetknop op deze behuizing. Om een harde reset uit te voeren, houdt u de aan/uit-knop ingedrukt om hem uit te schakelen.

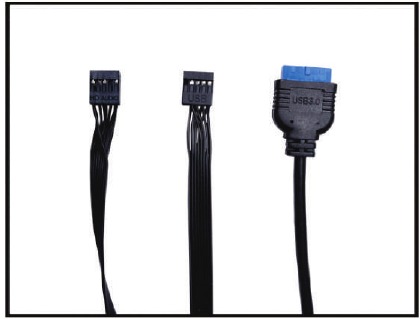

2. Zoek de bovenstaande voorpaneelkabels. De gebruikershandleiding van uw moederbord bevat schema's. De driehoekige markeringen op de kabels geven positieve draden aan.

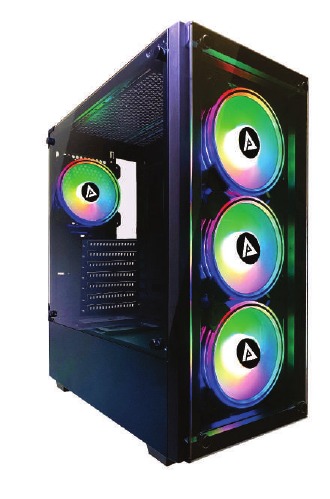

Voltooi de installatie

1. Als alle componenten correct zijn geïnstalleerd, plaatst u de zijpanelen voorzichtig terug in hun oorspronkelijke positie en plaatst u alle schroeven terug. Gefeliciteerd! U hebt de montage van de Genesis voltooid.


Plaatsing van onderdelen

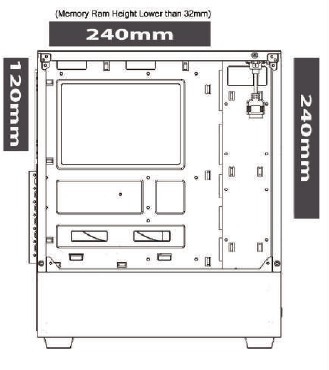

Waterkoeling installeren

• Zet de ventilatoren op de radiator vast en bevestig de radiator in de behuizing door hem van buitenaf vast te schroeven.

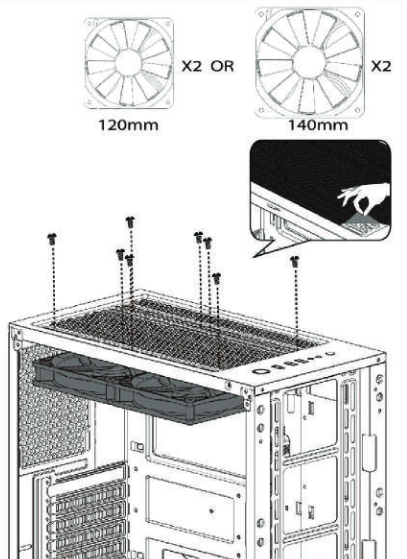

Topventilator installeren

• Til het stoffilter op.
• Lijn uw 120 mm ventilator uit en zet hem vast met schroeven.

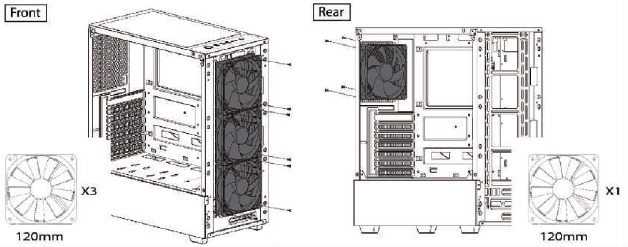

Ventilator installeren voor/achter

• Lijn uw 120 mm ventilator uit en zet hem vast met schroeven.

Er is ruimte voor maximaal drie 120 mm ventilatoren of een 360/240 mm waterkoelingopstelling aan de voorkant. Er is ook ruimte voor twee 120 mm ventilatoren aan de bovenkant, één 120 mm ventilator aan de achterkant en één 120 mm ventilator aan de onderkant (ventilatoren aan de onderkant geïnstalleerd met behulp van de lange schroeven van 1 1/4" die in de zak zitten). U kunt ook maximaal twee 3,5-inch harde schijven en twee 2,5-inch harde schijven in de behuizing installeren. Ondersteunt videokaarten tot 370 mm lang. Ondersteunt ATX-, Micro-ATX- en moederborden.

Specificaties

Moderne massief stalen ATX mid-tower computerbehuizing
1 x zijvenster voor maximale weergave
Eenvoudige lay-out voor betere luchtstroom en eenvoudig onderhoud
Goed kabelbeheer: 10 x gaten voor kabelgeleiding
Ondersteuning voor ATX / Micro ATX / Mini IT X-moederbord
Ondersteuning voor VGA tot 350 mm lengte
Ondersteuning voor CPU-koeler tot 160 mm hoogte
Ondersteuning voor standaard ATX-moederbordformaat tot 11" x 12"
Ondersteuning voor standaard ATX-voeding (niet inbegrepen)
Bovenste poorten: 1 x USB 3.0, 2 x USB 2.0, 1 x HD Audio (mic + hoofdtelefoon), ventilator-kleurenschakelaar
Koelopties:

• Voor: 3 x 120 mm ventilator / of 1 x 360/240 mm radiator
• Achter: 1 x 120 mm ventilator
• Boven: 2 x 120 mm ventilator / of 1 x 240 mm radiator
• Onder: 1 x 120 mm ventilator

4 x superieure 120 mm RGB-behuizingsventilatoren inbegrepen (3 x voor, 1 x achter,)
1 x verwijderbaar stoffilter aan de onderkant voor eenvoudige reiniging
4 x Drive Bay: 3 x 3,5" (intern) + 2 x 2,5" (intern)
7 x uitbreidingssleuven
Voeding (niet inbegrepen): aan de onderkant gemonteerd
Materiaal: chassis-SECC zwart metaal, voorplaat-ABS-plastic
Duimschroeven, behuizingsvoeten
Afmeting: 16" x 8" x 17" (L x B x H)
Gewicht: 12,5 lbs
