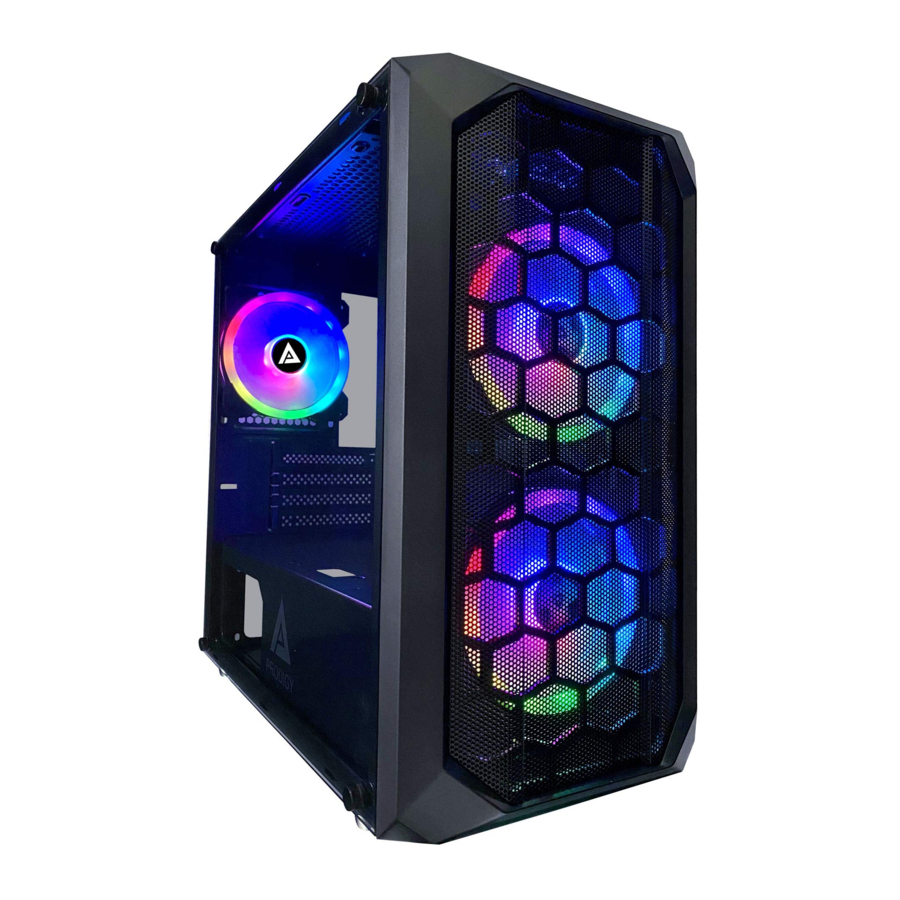

Apevia Prodigy - Handleiding computerbehuizing

Voeding installeren

OPMERKING: Raadpleeg de documentatie van uw CPU/geheugencomponent voor instructies. RGB-ventilatoren zijn mogelijk niet gesynchroniseerd aan het begin van de installatie. Om te synchroniseren, houdt u de RGB-knop 3 seconden ingedrukt om de afspeelbare modi te resetten.

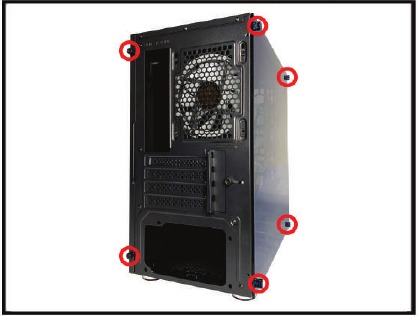

1. Verwijder de duimschroeven van beide zijden van de Prodigy-behuizing. Er zitten er vier op het venster en twee op het massieve zijpaneel. Om alle apparaten te installeren, moet u toegang hebben tot de volledige binnenkant van de behuizing.

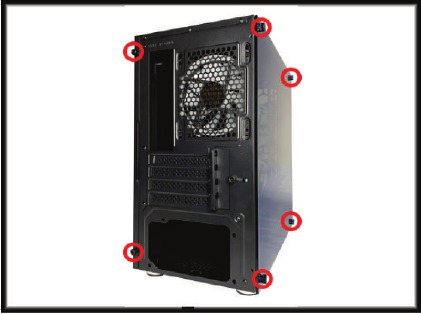

2. Pak de inkeping aan de rand van het niet-vensterpaneel vast. Trek naar achteren om los te maken. Verwijder voorzichtig het glazen venster door het op te tillen. Plaats beide panelen opzij tot het installatieproces is voltooid.

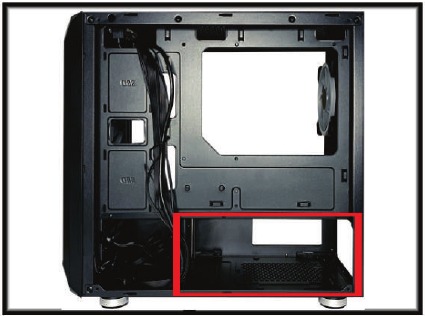

3. Installeer de voeding op de plek die op de afbeelding is aangegeven. Schuif hem erin totdat de gaten aan de achterkant op één lijn zitten.

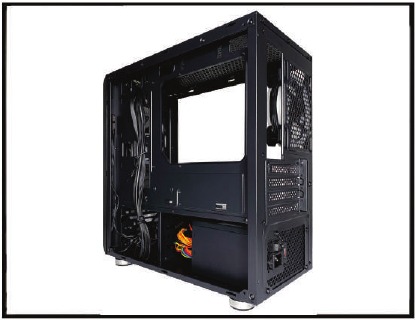

4. Zorg ervoor dat de voeding correct is geïnstalleerd en dat de schroefbevestigingspunten zijn uitgelijnd (zoals te zien in stap 5).


OPMERKING: Raak een ongelakt metalen deel van het chassis aan om statische elektriciteit te ontladen voordat u PC-componenten hanteert. Er moet ook een antistatische polsband worden gedragen om de kans op schade verder te minimaliseren.

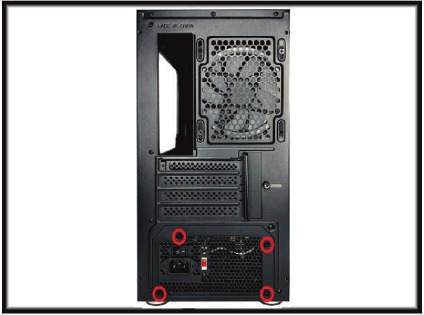

5. Bevestig de schroeven aan de achterkant van de behuizing. Houd de voeding vast om de gaten uitgelijnd te houden. Het wordt aanbevolen om de voeding "ondersteboven" te installeren (ventilator naar de onderkant van de behuizing gericht) voor een betere luchtstroom.


Moederbord installeren

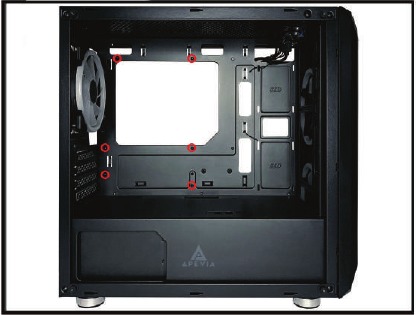

1. De meeste montagegaten voor het moederbord zijn al vooraf geïnstalleerd, maar er zijn extra's voor het geval dat ze nodig zijn.
   De afstandsschroeven zijn de zeshoekige schroeven die u in de meegeleverde schroefzak kunt vinden.

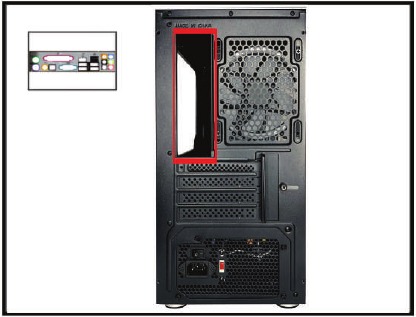

2. Als uw moederbord een I/O-schild bevatte, plaatst u het schild in het daarvoor bestemde gat aan de achterkant van de behuizing totdat het op zijn plaats klikt. Zorg ervoor dat de gaten op het schild overeenkomen met de I/O-connectoren op het moederbord.

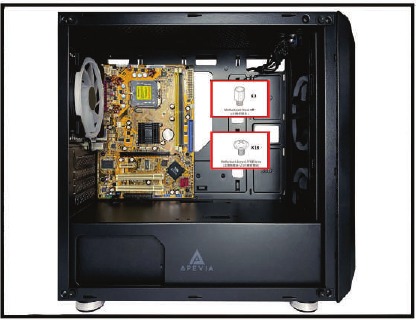

3. Lijn het moederbord uit met de afstandhouders en monteer het op de behuizing. Gebruik de ronde schroeven in de schroefzak om het moederbord op zijn plaats te bevestigen.


PCI-componenten installeren

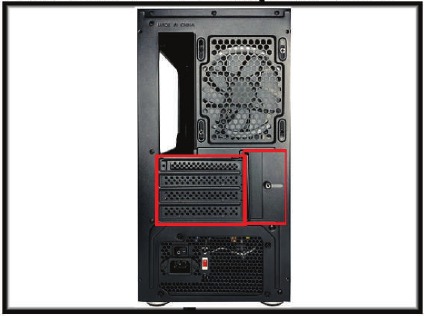

1. Verwijder eerst de PCI-slotafdekkingen. Druk op de afdekking in een diagonale hoek. Beweeg de afdekking heen en weer totdat deze loskomt. Zorg ervoor dat u de juiste slotafdekkingen verwijdert, want zodra ze zijn verwijderd, kunt u ze niet meer vervangen. Zorg ervoor dat u het lipje losschroeft en verwijdert, zodat u de kaarten kunt vastzetten.

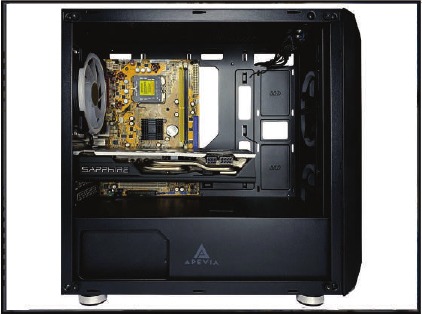

2. Lees de documentatie van uw PCI-uitbreidingskaart. Installeer de PCI-kaart in het juiste slot voor uw kaarttype (x1, x16, enz.). Zodra de kaart stevig is geplaatst, zet u deze vast met een schroef in het juiste gat. Plaats het lipje terug en zet het vast met de schroef.


Harde schijven installeren

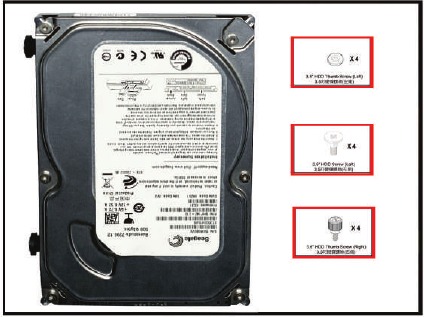

1. Voor 3,5-inch harde schijven, zoek de twee soorten schroeven en de rubberen ring zoals hieronder weergegeven en plaats de ring aan de linkerkant van het gat. Bevestig met de niet-duimschroef. Schuif de schijf in de schijfbehuizing zoals weergegeven in stap 3 en zet vast met de duimschroef.

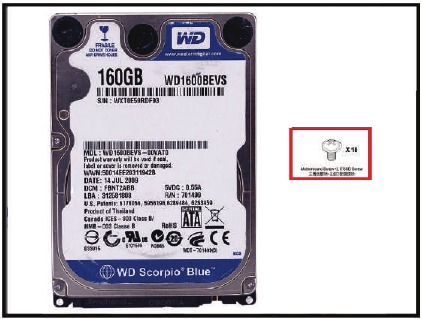

2. Voor 2,5-inch harde schijven, zoek de montageschroeven zoals hieronder weergegeven. Bevestig de schijf met deze schroeven aan de behuizingen zoals te zien in stap 3.

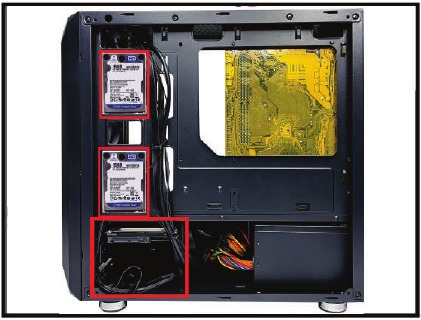

3. De oorspronkelijke plaatsing van zowel 3,5-inch als 2,5-inch schijfbevestigingen bevindt zich in de onderstaande gemarkeerde rechthoeken.


Ventilatorinstallatie en -configuratie

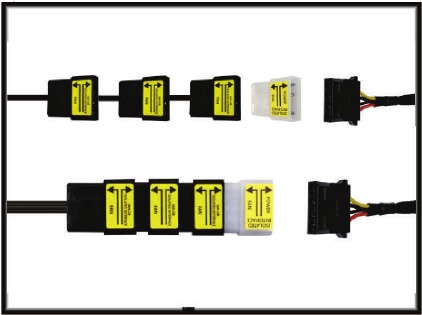

1. Er zijn al drie ventilatoren in de behuizing geïnstalleerd. Mocht u ze echter opnieuw moeten aansluiten, dan moet u ervoor zorgen dat elk van de 4-pins Molex-connectoren in serie is geschakeld, zoals hieronder weergegeven. De connector met het label "Isolated Interface" regelt het LED-patroon/de kleur en moet rechtstreeks op de voeding worden aangesloten.

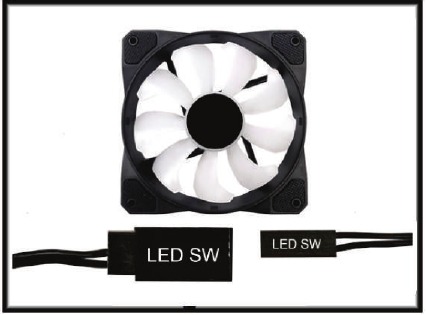

2. Om de van kleur veranderende LED's op de ventilatoren correct te gebruiken, moet u ervoor zorgen dat een van de mannelijke LEDSW-connectoren van de ventilatoren is aangesloten op de vrouwelijke LEDSW-connector die van het voorpaneel komt, zoals weergegeven. Houd de RGB-knop 3 seconden ingedrukt om het patroon te resetten.

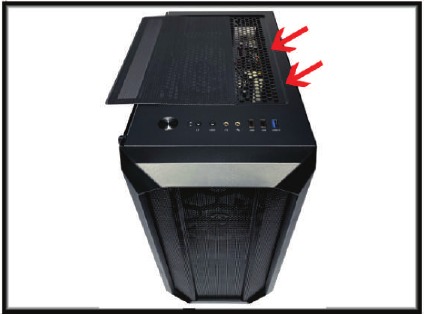

3. Er is een magnetisch filter dat bovenop zit en dat gemakkelijk kan worden schoongemaakt. U kunt het verwijderen door het eraf te tillen en te vervangen als het klaar is. Kan indien gewenst met water worden gewassen. De schakelaar met het label "RGB" (RGB) aan de bovenkant kan worden ingedrukt om de ventilatorkleuren te wijzigen of ze uit te schakelen.


Productkabels aansluiten op het moederbord

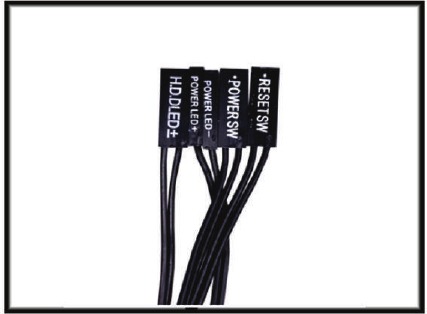

1. Zoek de onderstaande kabels van het voorpaneel. Raadpleeg de gebruikershandleiding van uw moederbord voor plaatsingsschema's.

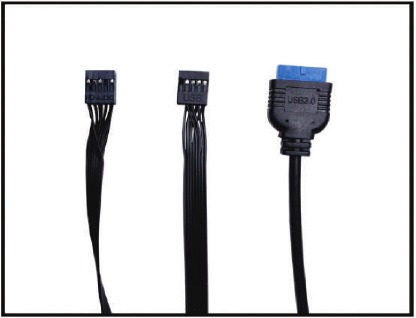

2. Zoek de onderstaande kabels van het voorpaneel, de gebruikershandleiding van uw moederbord bevat schema's, de driehoekige markeringen op de kabels geven positieve draden aan.


De installatie voltooien

1. Met alle componenten correct geïnstalleerd, plaatst u de zijpanelen voorzichtig terug in hun oorspronkelijke positie en vervangt u alle schroeven.
   Gefeliciteerd! U hebt de montage van de Prodigy voltooid.


Plaatsing van onderdelen

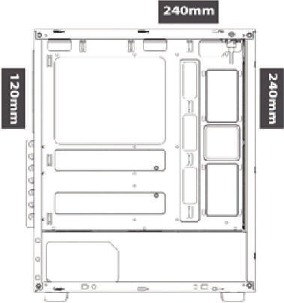

1. Er is ruimte voor maximaal drie 120 mm-ventilatoren of een 360/240 mm-waterkoelingsopstelling aan de voorkant. Er is ook ruimte voor twee 120 mm-ventilatoren aan de bovenkant, één 120 mm-ventilator aan de achterkant en één 120 mm-ventilator aan de onderkant (ventilatoren aan de onderkant geïnstalleerd met behulp van de lange schroeven van 1 1/4" die in de zak zitten). U kunt ook maximaal twee 3,5-inch harde schijven en twee 2,5-inch harde schijven in de behuizing installeren. Ondersteunt videokaarten tot 350 mm lang. Ondersteunt ATX-, Micro-ATX- en ITX-moederborden.

Waterkoelinginstallatie

• Bevestig de ventilatoren op de radiator en bevestig de radiator in de behuizing door deze van buitenaf vast te schroeven.
  (Geheugen Ram lager dan 32 mm)

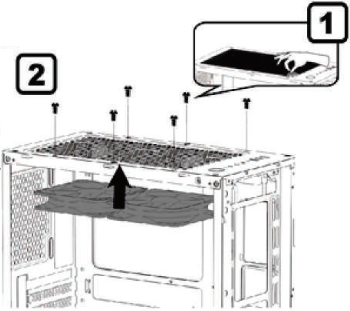

Ventilatorinstallatie bovenkant

• Til het stoffilter op.
• Lijn uw 120 mm-ventilator uit en zet deze vast met schroeven.

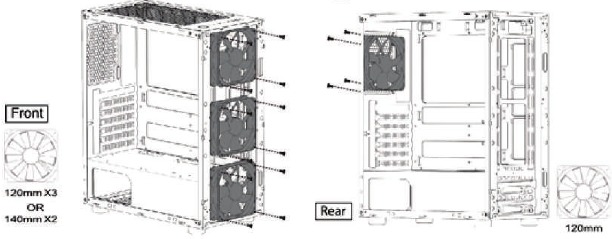

Ventilatorinstallatie voor-/achterkant

• Lijn uw 120 mm-ventilator uit en zet deze vast met schroeven.


Specificaties

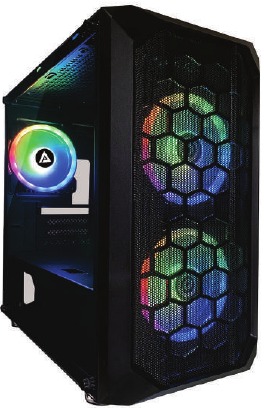

Moderne stevige stalen ATX mid-tower computerbehuizing
1 x volledig zijvenster voor maximale weergave
Eenvoudige lay-out voor een betere luchtstroom en eenvoudig onderhoud
Goed kabelbeheer: 7 x gaten voor kabelgeleiding
Ondersteunt Micro ATX / Mini ITX-moederbord
Ondersteunt VGA tot 350 mm lang
Ondersteunt CPU-koeler tot 162 mm hoog
Ondersteunt standaard ATX-moederbordformaat tot 9,6" x 9,6"
Ondersteunt standaard ATX-voeding (niet inbegrepen)
Bovenste poorten: 1 x USB 3.0, 2 x USB 2.0, 1 x HD-audio (microfoon + hoofdtelefoon), ventilator-kleurenschakelaar

Koelopties:

• Voorkant: 3 x 120 mm ventilator / of 2 x 140 mm ventilator / of 1 x 360/240 mm radiator
• Achterkant: 1 x 120 mm ventilator
• Bovenkant: 2 x 120 mm ventilator / of 1 x 240 mm radiator
• Onderkant: 2 x 120 mm ventilator

3 x superieure 120 mm RGB-behuizingsventilatoren zijn inbegrepen (2 x voorkant, 1 x achterkant,)
1 x verwijderbaar stoffilter aan de onderkant voor eenvoudige reiniging
4 x schijfbehuizing: 2 x 3,5" (intern) + 2 x 2,5" (intern)
4 x uitbreidingsslots Voeding (niet inbegrepen): onderaan gemonteerd
Materiaal: chassis-SECC zwart metaal, voorplaat-ABS-kunststof
Duimschroeven, behuizingsvoeten
Afmeting: 16" x 8" x 15,5" (L x B x H)
Gewicht: 11,5 lbs
