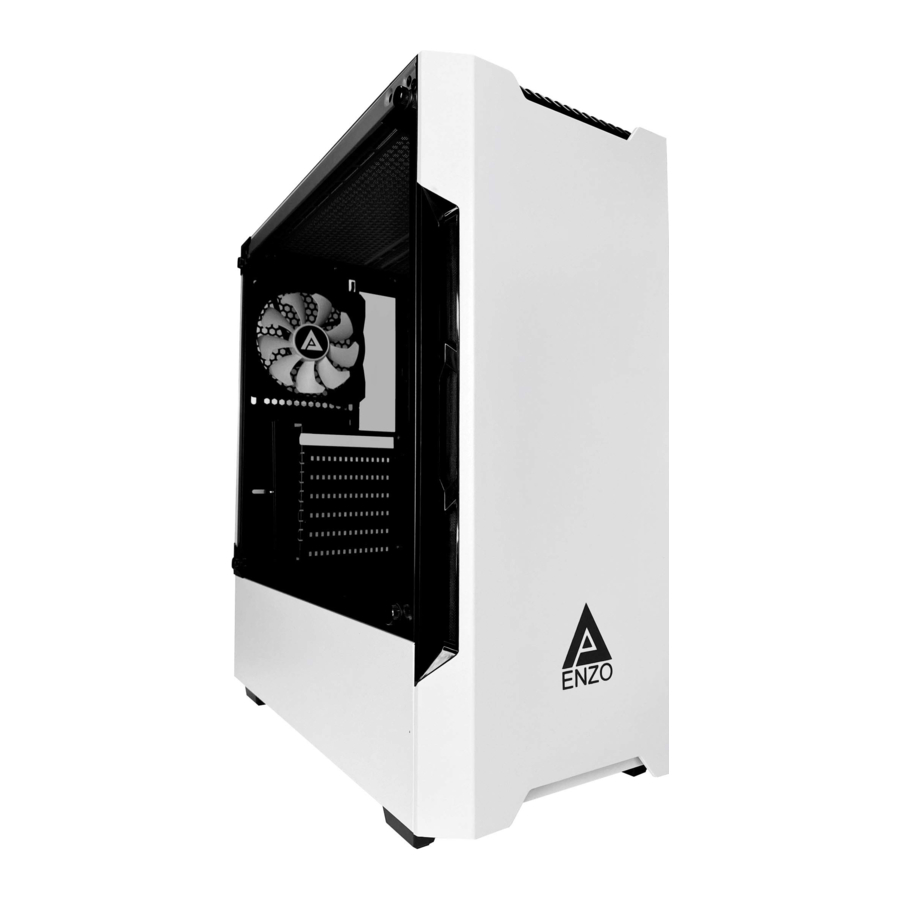

Apevia Enzo - Handleiding computerbehuizing

Voeding installeren

OPMERKING: Raadpleeg de documentatie van uw CPU/geheugencomponent voor instructies. RGB-ventilatoren zijn mogelijk niet gesynchroniseerd aan het begin van de installatie. Om te synchroniseren, houdt u de RGB-knop 3 seconden ingedrukt om de afspeelbare modi te resetten.

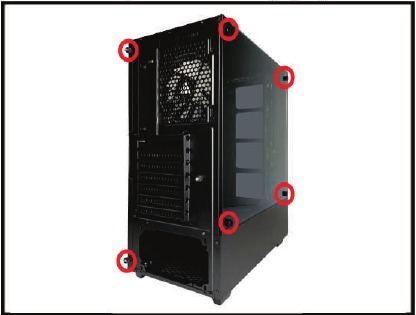

1. Verwijder de duimschroeven van beide kanten van de Enzo-behuizing. Er zitten er vier op het venster en twee op het massieve zijpaneel. Om alle apparaten te installeren, moet u toegang hebben tot de volledige binnenkant van de behuizing.

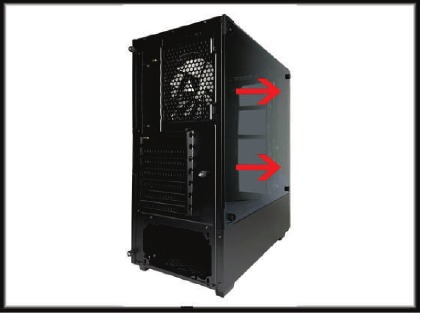

2. Pak de inkeping aan de rand van het paneel zonder venster vast. Trek naar achteren om los te maken. Verwijder voorzichtig het glazen venster door het op te tillen. Plaats beide panelen opzij totdat het installatieproces is voltooid.

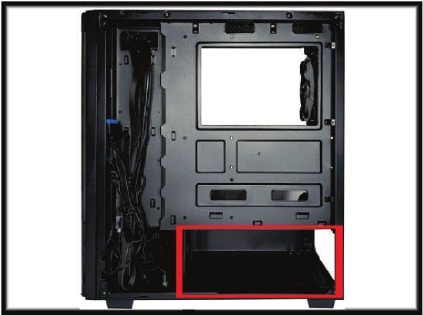

3. Installeer de voeding op de plek die op de afbeelding wordt aangegeven. Schuif hem erin totdat de gaten aan de achterkant overeenkomen.

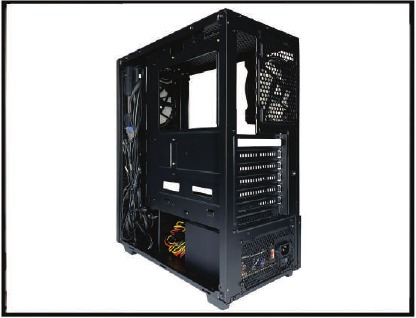

4. Zorg ervoor dat de voeding correct is geïnstalleerd en dat de schroefbevestigingspunten zijn uitgelijnd (zoals te zien in stap 5).


OPMERKING: Raak een onbeschilderd metalen gedeelte van het chassis aan om statische elektriciteit af te voeren voordat u pc-componenten hanteert. Er moet ook een antistatische polsband worden gedragen om de kans op schade verder te minimaliseren.

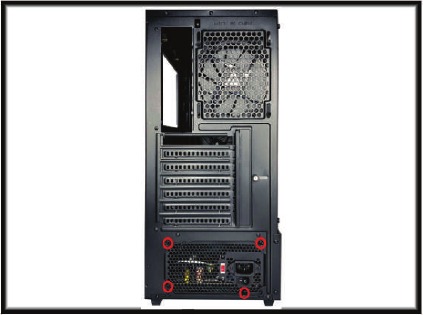

5. Maak de schroeven vast aan de achterkant van de behuizing. Houd een hand op de voeding om de gaten uitgelijnd te houden. Het wordt aanbevolen om de voeding "ondersteboven" te installeren (ventilator naar de onderkant van de behuizing gericht) voor een betere luchtstroom.


Moederbord installeren

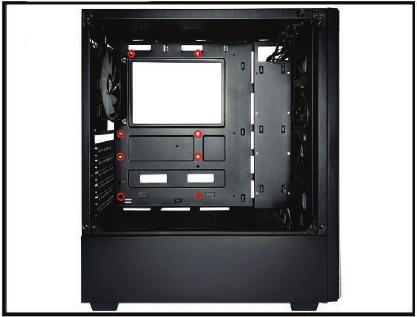

1. De meeste montagegaten voor het moederbord zijn al voorgeïnstalleerd, maar er zijn extra's voor het geval ze nodig zijn.
   De afstandsschroeven zijn de zeshoekige schroeven die u kunt vinden in de meegeleverde schroefzak.

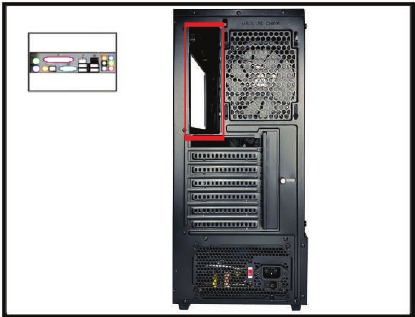

2. Als uw moederbord een I/O-schild bevat, plaatst u het schild in het daarvoor bestemde gat aan de achterkant van de behuizing totdat het op zijn plaats klikt. Zorg ervoor dat de gaten op het schild overeenkomen met de I/O-connectoren op het moederbord.

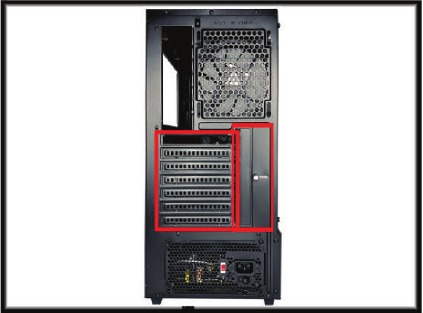

3. Verwijder eerst de PCI-sleufafdekkingen voordat u het moederbord installeert. Beweeg de afdekking totdat deze loskomt. Zorg ervoor dat u de juiste sleufafdekkingen verwijdert, want als ze eenmaal zijn verwijderd, kunt u ze niet meer vervangen. Zorg ervoor dat u het lipje losschroeft en omhoog tilt, zodat u de kaarten kunt vastzetten.

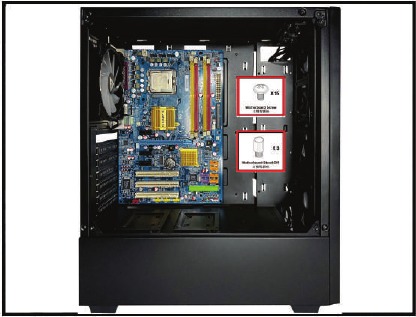

4. Lijn het moederbord uit met de afstandhouders en monteer het op de behuizing. Gebruik de ronde schroeven in de schroefzak om het moederbord op zijn plaats te bevestigen.


PCI-componenten installeren

OPMERKING: Om de PCl-sleufafdekkingen te verwijderen, moet u vaststellen welke er moeten worden uitgestanst voordat u het moederbord installeert. Verwijder die afdekkingen eerst voordat u iets installeert met betrekking tot PCI-sleuven voor installatie.

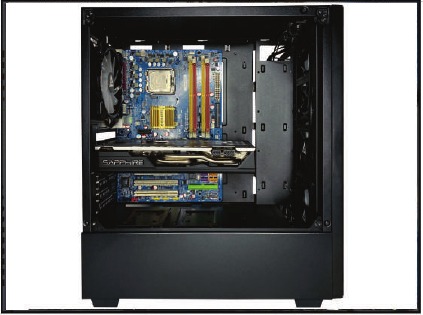

1. Lees de documentatie van uw PCI-uitbreidingskaart. Installeer de PCI-kaart in de juiste sleuf voor uw kaarttype (x1, x16, enz.). Zodra de kaart stevig is geplaatst, zet u deze vast met een schroef in het daarvoor bestemde gat. Plaats het lipje terug en zet het vast met de schroef.


Harde schijven installeren

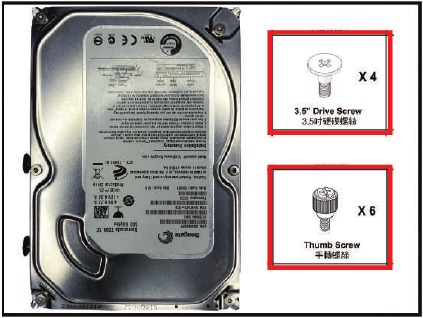

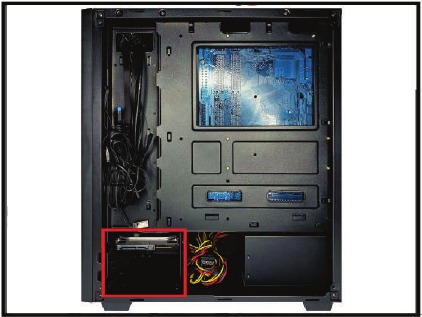

1. Voor 3,5-inch harde schijven zoekt u de twee soorten schroeven zoals hieronder weergegeven en plaatst u de niet-duimschroef in het zijgat zoals aangegeven. Schuif de schijf in de schijfbaai zoals weergegeven in stap 3 en zet hem vast met de duimschroef.

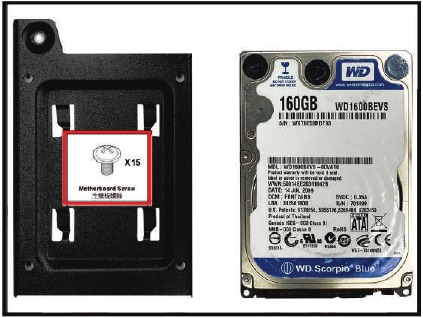

2. Voor 2,5-inch harde schijven zoekt u de montageschroeven en de lade zoals hieronder weergegeven. Zet de schijf vast met deze schroeven aan de lade en plaats deze terug. Zet vast met de schroef die u hebt verwijderd om de lade uit de behuizing te halen.

3. De oorspronkelijke plaatsing van 3,5-inch schijfbevestigingen bevindt zich in de hieronder gemarkeerde rechthoek.


Ventilatorinstallatie en -configuratie

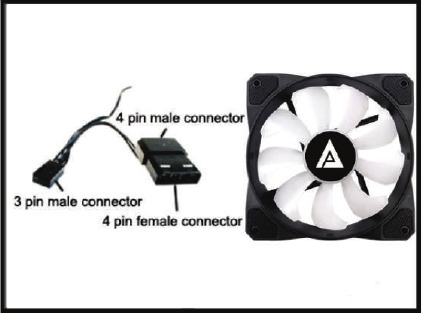

1. Eén ventilator is al in de behuizing voorgeïnstalleerd. Er is ruimte voor meerdere ventilatoren in de behuizing. Grootte en plaatsing zijn te vinden in "Onderdelenplaatsing". De voorgeïnstalleerde ventilator heeft zowel een 3-pins connector voor het moederbord als een 4-pins connector voor de voeding. Als u de Molex-connector gebruikt, kunt u ze aan elkaar koppelen.


Productkabels aansluiten op het moederbord

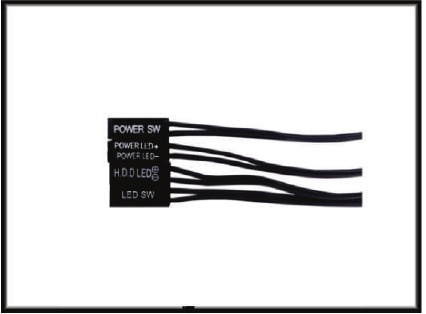

1. Zoek de onderstaande kabels van het voorpaneel. Raadpleeg de gebruikershandleiding van uw moederbord voor plaatsingsschema's.
   OPMERKING: Er is geen resetknop op deze behuizing. Om een ​​harde reset uit te voeren, houdt u de aan/uit-knop ingedrukt om hem uit te schakelen,

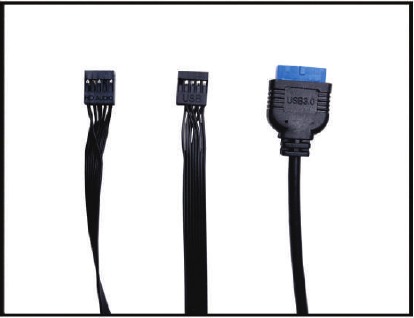

2. Zoek de onderstaande kabels van het voorpaneel. De gebruikershandleiding van uw moederbord bevat schema's. De driehoekige markeringen op de kabels geven positieve draden aan.

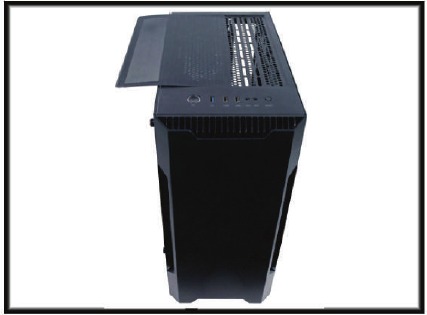

3. Er is een magnetisch filter dat bovenop zit en dat eenvoudig kan worden gereinigd. U kunt het verwijderen door het eraf te tillen en het terug te plaatsen als het klaar is. Kan indien gewenst met water worden gewassen. Op de schakelaar met het label "LED SW" (LED-SCHAKELAAR) aan de bovenkant kan worden gedrukt om de ventilatorkleuren te wijzigen of ze uit te schakelen.


De installatie voltooien

1. Met alle componenten correct geïnstalleerd, plaatst u de zijpanelen voorzichtig terug in hun oorspronkelijke positie en vervangt u alle schroeven.

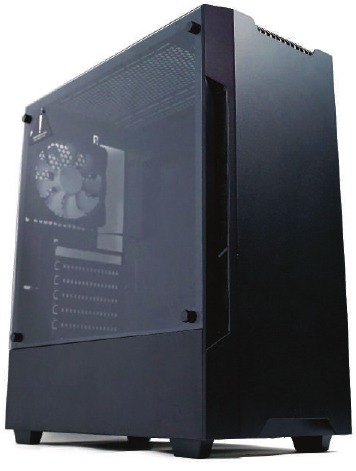

   Gefeliciteerd! U hebt de montage van de Enzo voltooid.


Onderdelenplaatsing

1. Er is ruimte voor maximaal drie 120 mm ventilatoren of een 360/240 mm waterkoelingsopstelling aan de voorkant. Er is ook ruimte voor twee 120 mm ventilatoren aan de bovenkant, één 120 mm ventilator aan de achterkant en één 120 mm ventilatoren aan de onderkant (onderste ventilatoren geïnstalleerd met behulp van de lange schroeven van 1 1/4" die in de zak zitten). U kunt ook maximaal twee 3,5" harde schijven en twee 2,5" harde schijven in de behuizing installeren. Ondersteunt videokaarten tot 370 mm lang. Ondersteunt ATX-, Micro-ATX- en ITX-moederborden.

Waterkoeling installatie

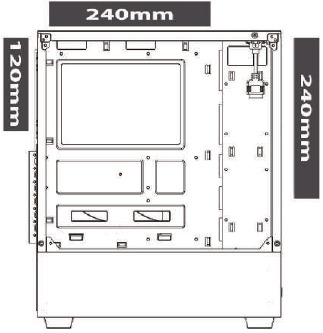

• Zet de ventilatoren op de radiator vast en bevestig de radiator in de behuizing door hem van buitenaf vast te schroeven.
  (Geheugen-RAM lager dan 32 mm)


Bovenste ventilator installatie

• Til het stoffilter op.

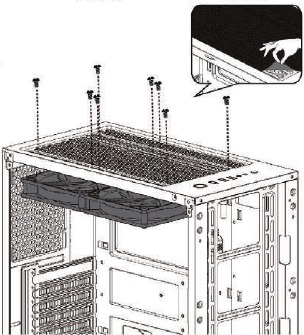

• Lijn de 120 mm ventilator uit en zet hem vast met schroeven.

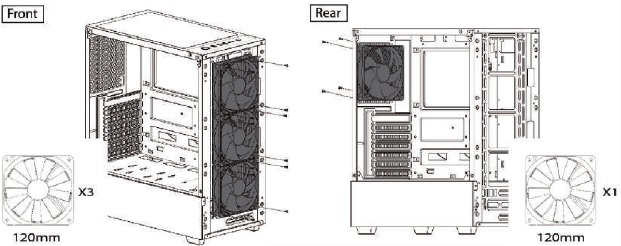

Voor-/achterventilator installatie

• Lijn de 120 mm ventilator uit en zet hem vast met schroeven.


Specificaties

Moderne solide stalen ATX mid-tower computerbehuizing
1 x zijvenster voor maximale weergave
Eenvoudige lay-out voor betere luchtstroom en eenvoudig onderhoud
Goed kabelbeheer: 10 x gaten voor kabelgeleiding
Ondersteuning voor ATX / Micro ATX / Mini ITX-moederbord
Ondersteuning voor VGA tot 350 mm lengte
Ondersteuning voor CPU-koeler tot 160 mm hoogte
Ondersteuning voor standaard ATX-moederbordformaat tot 11" x 12"
Ondersteuning voor standaard ATX-voeding (niet inbegrepen)
Bovenste poorten: 1 x USB 3.0, 2 x USB 2.0, 1 x HD-audio (microfoon + hoofdtelefoon), ventilatorschakelaar

Koelopties:

• Voorzijde: 3 x 120 mm ventilator / of 1 x 360/240 mm radiator
• Achterzijde: 1 x 120 mm ventilator
• Bovenkant: 2 x 120 mm ventilator / of 1 x 240 mm radiator
• Onderkant: 1 x 120 mm ventilator

4 x superieure 120 mm RGB-behuizingsventilatoren zijn inbegrepen (3 x voor, 1 x achter,)
1 x verwijderbaar stoffilter aan de onderkant voor eenvoudige reiniging
4 x schijfstations: 3 x 3,5" (intern) + 2 x 2,5" (intern)
7 x uitbreidingsslots Voeding (niet inbegrepen): onderaan gemonteerd
Materiaal: chassis-SECC zwart metaal, voorplaat-ABS-kunststof
Duimschroeven, behuizingsvoeten
Afmeting: 16" x 8" x 17" (l x b x h)
Gewicht: 12,5 lbs
