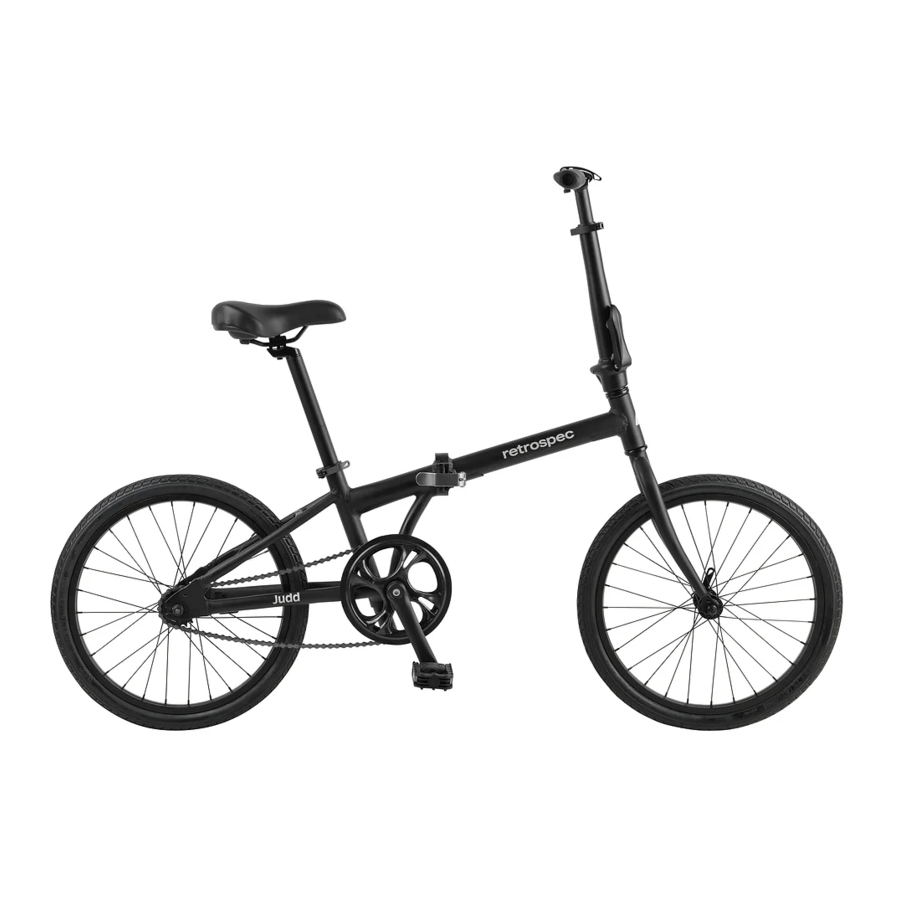

Retrospec Judd - Handleiding voor opvouwbare fiets

GEREEDSCHAP

Het gebruik van de fiets met de minimum insertielijn op het onderste deel van de zadelpen die boven het frame uitsteekt, kan leiden tot een defect aan de zadelpen en/of het frame, waardoor de controle verloren gaat en de bestuurder mogelijk letsel oploopt. Dergelijke defecten vallen niet onder de garantie omdat het oneigenlijk gebruik van het product is.

Wat we u geven: 3 inbussleutels (4 mm, 5 mm en 6 mm), een multitool met 10 functies.
Wat u nodig heeft: schaar, kruiskopschroevendraaier.

UW FIETS UITPAKKEN

1. Knip de verzendbanden aan de buitenkant van de doos door.
2. Verwijder de nietjes van de doos van de bovenkant van de doos, omdat deze scherp zijn en u kunnen snijden wanneer u toegang krijgt tot de fiets. Open de kartonnen flappen en verwijder de accessoiredoos en het zadel/zadelpen en zet ze opzij.
3. Til de fiets uit de doos bij de bovenbuis en het achterwiel. Plaats de fiets rechtop op de grond, zodat deze op de banden en de onderste framestandaard rust.
4. Knip voorzichtig alle verpakkingskabelbinders door en verwijder de beschermende wikkel en plastic doppen.

   Verwijder de klittenband (niet knippen, het is een bewaarder) in de buurt van de twee wielen, die de fiets in de opgevouwen positie houdt, NIET.

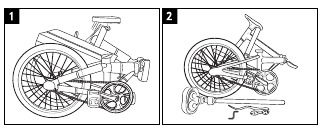

5. Onderzoek uw nieuwe fiets op zichtbare schade die tijdens de verzending is ontstaan. (Afb. 1 & 2)


UW FIETS UITVOUWEN EN HET FRAME VERBINDEN

1. Uw fiets wordt volledig opgevouwen geleverd. Vouw het frame uit en zwenk de twee scharnierende helften totdat ze bijna samenkomen - dit vereist mogelijk wat extra inspanning, omdat de onderdelen nieuw zijn.
2. U moet aan de snelontgrendelingshendel (Afb. 3) trekken om de twee framehelften tegen elkaar te laten passen.

3. Zodra de twee helften bij elkaar zijn, laat u de snelontgrendelingshendel los zodat deze op zijn plaats vergrendelt (Afb. 4)

4. Draai de snelontgrendelingshendel rond zodat deze volledig in de sleuf in het scharnier op de voorste helft van het frame past. Zorg ervoor dat de stalen en nylon ringen zich aan de buitenkant van het scharnier en tegen het hendellichaam bevinden (Afb. 5).
   Let op: u kunt de definitieve aanpassing aan de hoogte van het zadel indien nodig aanpassen nadat de fiets is gemonteerd.

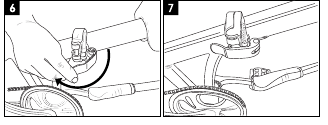

5. Sluit de snelontgrendelingshendel om het bevestigen van de twee helften van het frame te voltooien (Afb. 6 & 7).
   Het zou enige inspanning moeten kosten om de hendel te sluiten. Als de hendel te moeilijk te sluiten is of met weinig moeite sluit, draai dan de moer aan het uiteinde van de vergrendeling vast of los om de hendelspanning aan te passen (Afb. 5).


HET STUUR AAN DE STUURPEN BEVESTIGEN

1. Zwenk de stuurconstructie op zijn plaats door naar boven te draaien (Afb. 8).

2. Zodra het stuur in de rechtopstaande positie staat, vergrendelt u het op zijn plaats door de hendel op de stuurmast te drukken (Afb. 9).


VOUW DE PEDALEN UIT

1. Vouw de pedalen uit door eenvoudigweg druk uit te oefenen om ze in de rijpositie te trekken.
   U hoort een klik wanneer ze in positie vergrendelen (Afb. 10 & 11).


CONTROLEER DE VASTHEID VAN HET PEDAAL

1. De pedalen moeten worden gecontroleerd op vastheid.
2. Gebruik het 15 mm-gedeelte van de meegeleverde multisleutel, uw eigen 15 mm steeksleutel of verstelbare
3. Het rechterpedaal wordt met de klok mee vastgedraaid (Afb. 12).
   Het linkerpedaal wordt tegen de klok in vastgedraaid (Afb. 13). De pedalen moeten met een aanzienlijke kracht worden vastgedraaid, zodat ze niet loskomen. De pedaalzijde wordt bepaald wanneer u op de fiets zit.


Speciale opmerking: Raadpleeg voor het aandraaien van alle bevestigingsmiddelen bijlage D achter in uw gebruikershandleiding voor alle specificaties van het aanhaalmoment van de bevestigingsmiddelen.
OPMERKING: Zorg ervoor dat u beide pedalen vastdraait met een verstelbare sleutel of een 15 mm steeksleutel tot de aanbevolen aanhaalkoppel, anders zullen ze losdraaien tijdens het rijden, wat een onveilige situatie voor de bestuurder veroorzaakt en de schroefdraad in de crank beschadigt.

ZADELHOOGTE AANPASSEN

1. Om de zadelhoogte aan te passen, trekt u de snelontgrendelingshendel aan de bovenkant van de zadelbuis naar buiten en past u het zadel aan op
2. uw gewenste hoogte.
   Zodra u de zadelpen op uw gewenste hoogte hebt afgesteld, vergrendelt u deze op zijn plaats door de snelontgrendelingshendel tegen de klem te sluiten (Afb. 14).
   De hendel zou enige kracht moeten vereisen om te sluiten. Als hij te gemakkelijk sluit en de zadelpen niet op zijn plaats houdt, of als de inspanning om de klem te sluiten te groot is, past u de klemkracht aan door de stelmoer aan de kant tegenover de hendel losser of vaster te draaien.


• Uw zadelpen is extra lang om te passen bij een verscheidenheid aan bestuurdersmaten tot het compacte, opvouwbare frameontwerp.
• Controleer de zadelpen zorgvuldig. Deze heeft een bovenste limietlijn gemarkeerd op de achterkant van de zadelpen (hoe laag uw zadel kan gaan) en een onderste limietlijn (hoe hoog uw zadel kan gaan) gemarkeerd op de voorkant van de zadelpen.
• Onderste limietlijn: stel de zadelhoogte nooit zo in dat de limietlijn aan het onderste uiteinde van de zadelpen buiten het frame zichtbaar is (Afb. 15).

• Bovenste limietlijn: stel de zadelhoogte altijd zo in dat de limietlijn aan het bovenste uiteinde van de zadelpen buiten het frame zichtbaar is (Afb. 16).


Het gebruik van de fiets met de minimum insertielijn op het onderste deel van de zadelpen die boven het frame uitsteekt, kan leiden tot een defect aan de zadelpen en/of het frame, waardoor de controle verloren gaat en de bestuurder mogelijk letsel oploopt. Dergelijke defecten vallen niet onder de garantie omdat het oneigenlijk gebruik van het product is.

CONTROLEER DE BANDENSPANNING & INSTALLATIE

• Zoek de aanbevolen bandenspanning van de fabrikant op de zijwand van de band (vermeld als "PSI").
• Gebruik een hand- of vloerpomp met een meter en begin de band op te pompen tot de helft van de aanbevolen bandenspanning en controleer of de band goed op de velg zit. Zorg ervoor dat u beide zijden van de band inspecteert op een goede pasvorm.
• Als de band ongelijkmatig zit of langs de velg uitpuilt, laat dan wat lucht uit de band lopen en verplaats de band met de hand, zodat deze gelijkmatig op de velg zit.
• Blijf de band oppompen tot de aanbevolen druk van de fabrikant.
• Overschrijd de aanbevolen druk niet, omdat dit een onveilige situatie veroorzaakt die er mogelijk toe kan leiden dat de band onverwachts explodeert.
• Gebruik geen persluchtapparaat om uw banden op te pompen, omdat het snel oppompen van de band ervoor kan zorgen dat deze van de velg afspringt.
• Banden en binnenbanden worden niet gegarandeerd tegen schade veroorzaakt door te hoge spanning of lekke banden door gevaren op de weg.

CONTROLEER DE UITLIJNING VAN DE STUURPEN

1. Ga op uw fiets zitten - controleer of de stuurpen en de vork op één lijn met elkaar staan.
2. Als alles goed is (Afb. 20), bent u klaar. Zo niet, doe dan het volgende.

   1. Vouw het stuur uit (Afb. 17).

   2. Maak met een inbussleutel van 5 mm de compressiedop los - de bovenste middelste bout in de stuurpen (Afb. 18).

   3. Maak met dezelfde inbussleutel van 5 mm de twee stuurpenbinderbouten aan de zijkant van de stuurpen los - deze houden de stuurpen aan de vork vast. Draai net genoeg los zodat u de stuurpen kunt bewegen/aanpassen en deze in lijn met de voorband kunt centreren (Afb. 19).

   4. Lijn het stuur/de stuurpen uit met de voorband (Afb. 20). E - Keer het proces om:

1. Draai de bovenste middelste bout in de compressiedop van de stuurpen vast (Afb. 18).
2. Draai de twee stuurpenbinderbouten aan de zijkant van de stuurpen vast (Afb. 19).

Speciale opmerking: Raadpleeg voor het aandraaien van alle bevestigingsmiddelen bijlage D achter in uw gebruikershandleiding voor alle specificaties van het aanhaalmoment van de bevestigingsmiddelen.

STUURHOOGTE AANPASSEN

1. Om de stuurhoogte aan te passen, trekt u de snelontgrendelingshendel aan de bovenkant van de stuurpenmast naar buiten en past u het stuur aan op uw gewenste hoogte.
2. Zodra u het stuur op uw gewenste hoogte hebt afgesteld, vergrendelt u het op zijn plaats door de snelontgrendelingshendel tegen de klem te sluiten (Afb. 21).
   De hendel zou enige kracht moeten vereisen om te sluiten. Als hij te gemakkelijk sluit en de zadelpen niet op zijn plaats houdt, of als de inspanning om de klem te sluiten te groot is, past u de klemkracht aan door de stelmoer aan de kant tegenover de hendel losser of vaster te draaien.

   Stel de stuurhoogte nooit zo in dat de limietlijn aan het onderste uiteinde van de zadelpen buiten het frame zichtbaar is (Afb. 21).


VOOR UW EERSTE RIT

We raden u ten zeerste aan om uw fiets naar een professionele fietsenwinkel te brengen en hen uw werk te laten controleren en de fiets fijn te laten afstellen om ervoor te zorgen dat uw fiets veilig is om op te rijden.

SERIENUMMER

Het is belangrijk dat u het serienummer van uw fiets opspoort en registreert in geval van een terugroepactie of als de fiets wordt gestolen.
Het serienummer is te vinden onder de trapas in het frame gestempeld.
