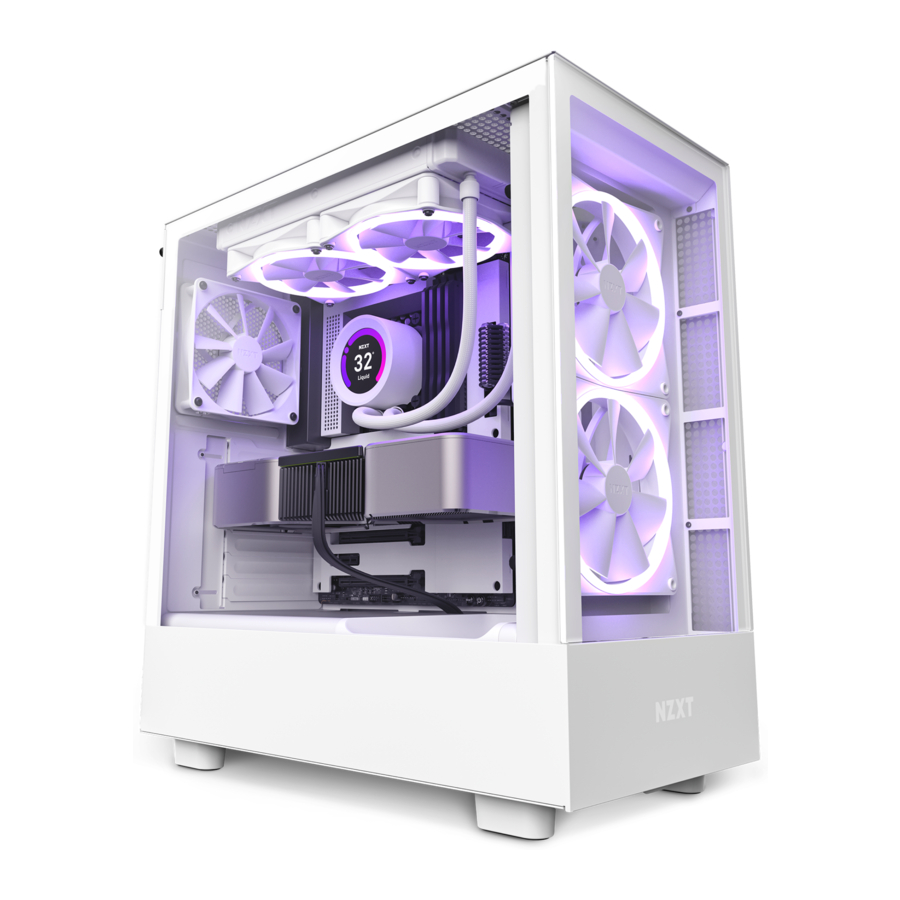

NZXT H5 ELITE - MID-TOWER Case Handleiding

PRODUCTINFORMATIE

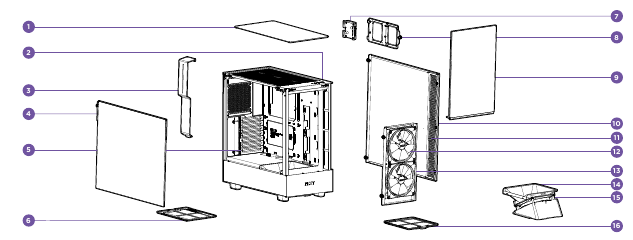

UITGEKLAPTE WEERGAVE

1. Bovenste filter
2. Front I/O-module
3. Kabelbalk
4. Paneel van gehard glas
5. PCI-inzetstuk
6. Stoffilter voor PSU
7. RGB-verlichtingscontroller
8. Harde-schijflade

9. Paneel van gehard glas aan de voorkant
10. Rechter zijpaneel
11. Zijventilatie
12. F140 RGB-ventilator
13. Koelerbeugel aan de voorkant
14. Ventilatorkanaal
15. Ventilator voor luchtinlaat onderaan
16. Ventilatorfilter onderaan

VRIJE RUIMTE EN SPECIFICATIES

ACCESSOIREDOOS

1. Zeskantschroef 6-32 x 6 mm
   Installatie voeding

2. Schroef 6-32 x 5 mm
   Installatie moederbord, installatie 3,5 harde schijf

3. Schroef M3 x 5 mm
   Installatie 2,5 harde schijf


4. Schroef KB5 x 10 mm
   Ventilatorinstallatie

5. Kabelbinders
   Kabelbeheer


ONDERDELEN & POORTEN

KABELAANSLUITINGEN

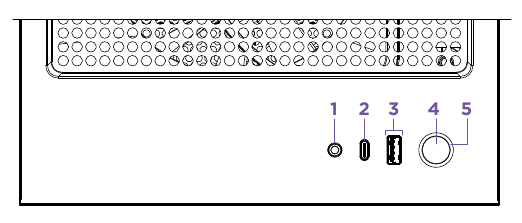

KNOPPEN EN I/O

1. Headsetaansluiting
2. USB 3.2 Gen 2 Type-C
3. USB 3.2 Gen 1 Type-A
4. Aan/uit-schakelaar
5. Aan/uit-led

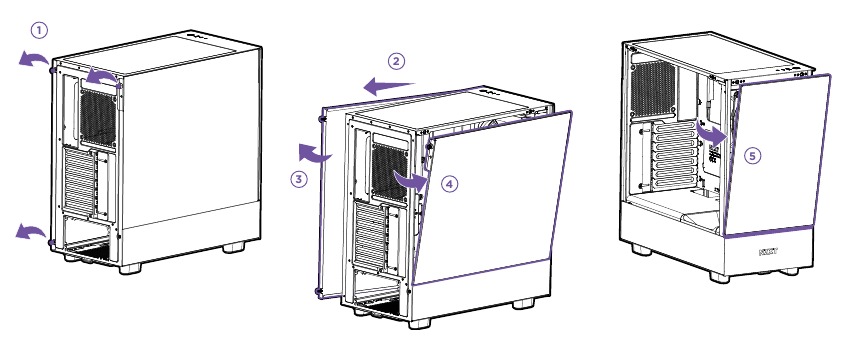

PANEEL VERWIJDEREN

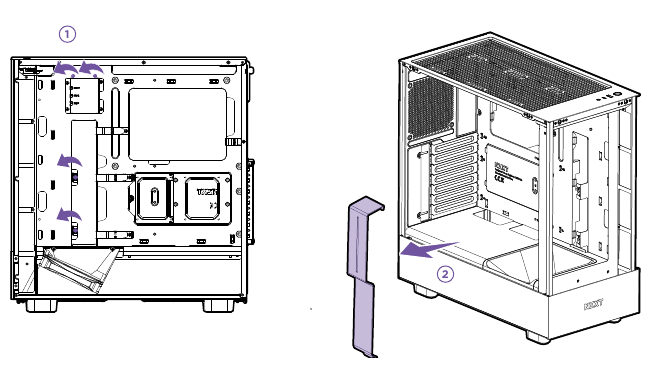

KABELBALK VERWIJDEREN

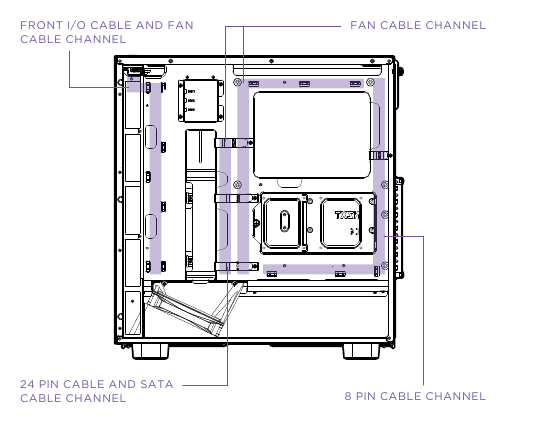

KABELBEHEERSYSTEEM

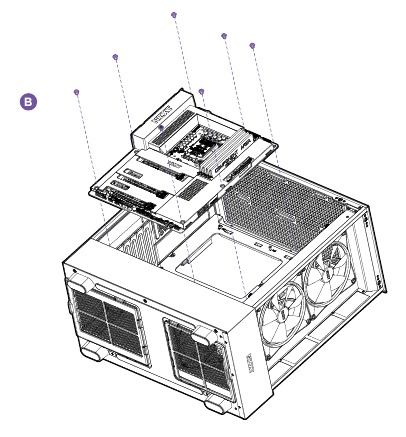

MOEDERBORD INSTALLEREN

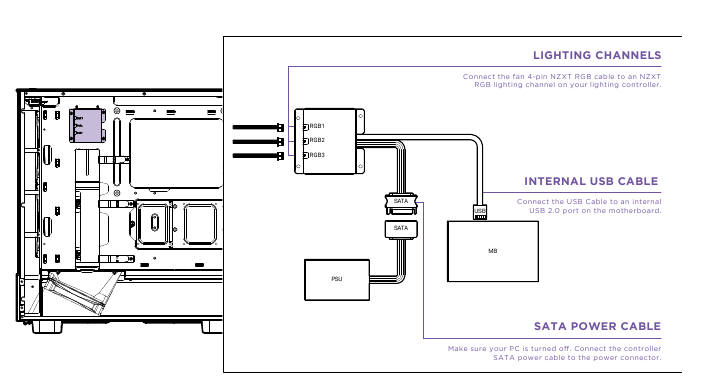

RGB-VERLICHTINGSCONTROLLER

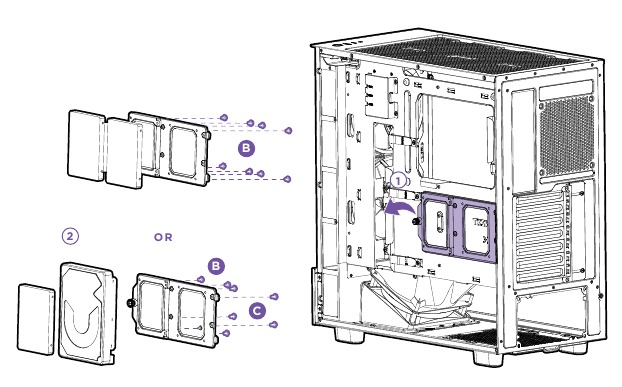

OPSLAG INSTALLEREN

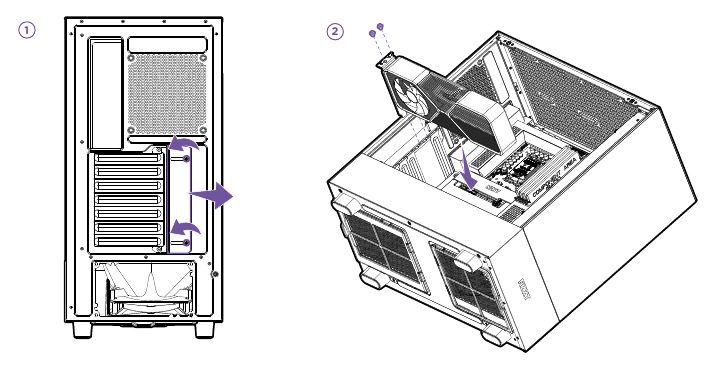

UITBREIDINGSKAART INSTALLEREN

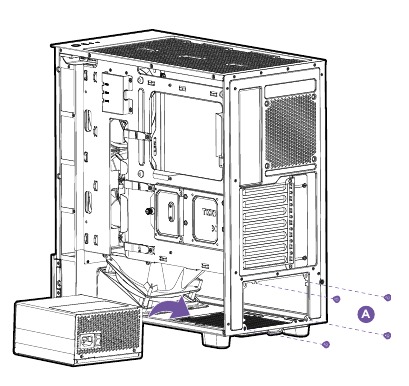

VOEDING INSTALLEREN

Installeer de PSU met de ventilator naar beneden gericht.

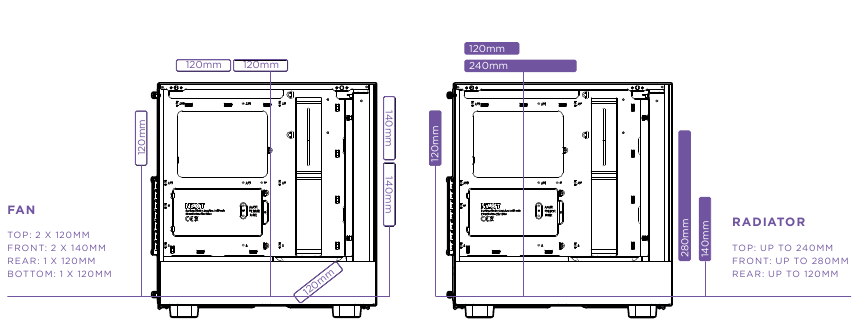

VENTILATOR- EN RADIATORONDERSTEUNING

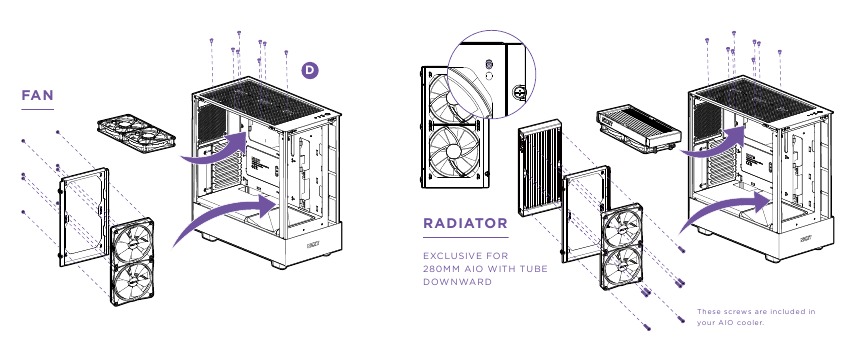

VENTILATOR & RADIATOR INSTALLEREN

VENTILATOR ONDERAAN VERWIJDEREN

Raadpleeg de instructies voor het verwijderen van de kabelbalk om de ventilator onderaan gemakkelijker te kunnen verwijderen.

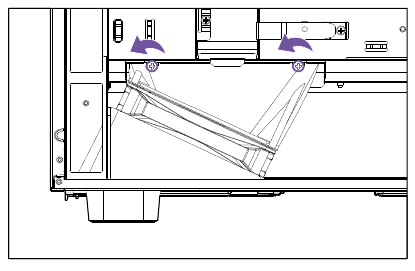

1. Maak de twee schroeven los.

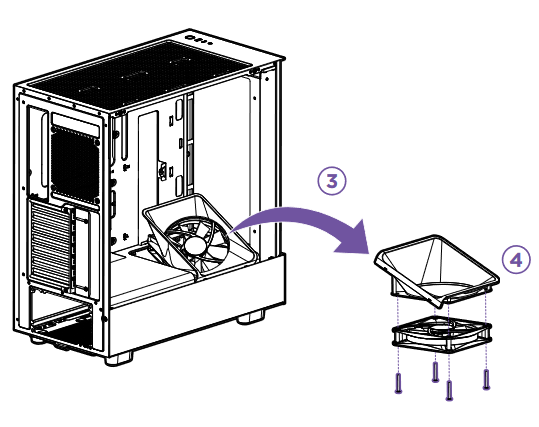

2. Duw en til vanaf de achterkant van de PSU-behuizing het luchtkanaal op, zoals aangegeven, om het luchtkanaal en de ventilator onderaan los te maken.

3. Til vanaf de voorkant van de behuizing het luchtkanaal op en verwijder het uit de behuizing.
4. Verwijder de schroeven om de ventilator van het luchtkanaal los te maken.
