NZXT HD60 Handleiding

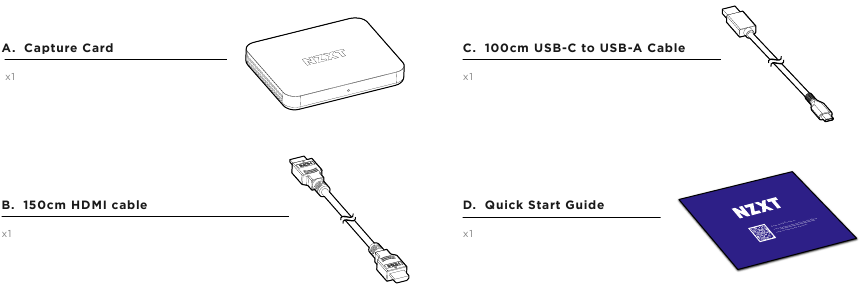

ONDERDELENLIJST

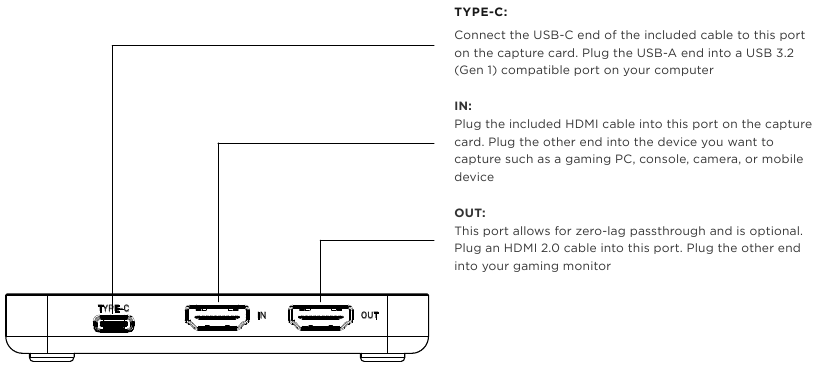

PRODUCTOVERZICHT
HET APPARAAT INSTELLEN
- Zorg ervoor dat je pc en het apparaat dat je wilt vastleggen, zijn uitgeschakeld.
![]()
UITGESCHAKELD

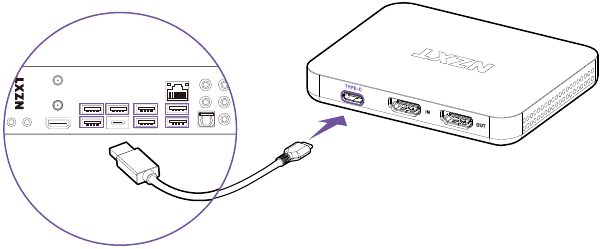

- Sluit met de meegeleverde USB-kabel het Type-C-uiteinde aan op de capture card en het andere uiteinde op je computer in een USB 3.2 (Gen 1) compatibele slot.
![HET APPARAAT INSTELLEN - Stap 1]( "NZXT - HD60 - HET APPARAAT INSTELLEN - Stap 1")

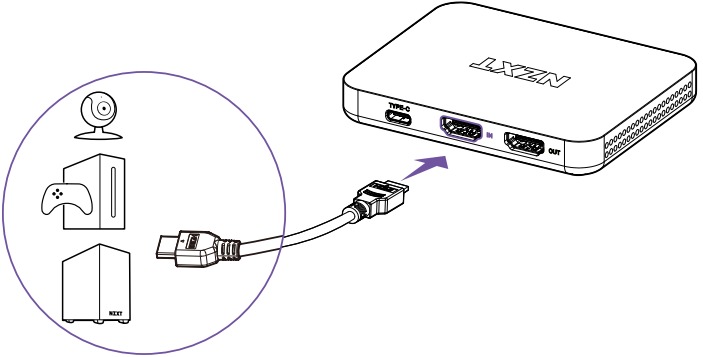

- Steek met de meegeleverde HDMI-kabel het ene uiteinde in de "IN"-poort op de capture card en het andere uiteinde in het apparaat dat je wilt vastleggen, zoals een gaming-pc, console, camera of mobiel apparaat.
![HET APPARAAT INSTELLEN - Stap 2]( "NZXT - HD60 - HET APPARAAT INSTELLEN - Stap 2")

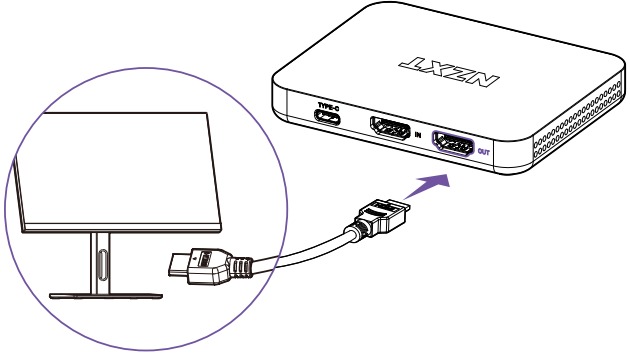

- Aanbevolen voor console- of 2-pc-configuraties: Steek een HDMI 2.0-kabel in de "OUT"-poort op de capture card en het andere uiteinde van de kabel in je gamingmonitor. Dit zorgt voor een passthrough zonder vertraging van het oorspronkelijke signaal om zonder compromissen te gamen.
![HET APPARAAT INSTELLEN - Stap 3]( "NZXT - HD60 - HET APPARAAT INSTELLEN - Stap 3")

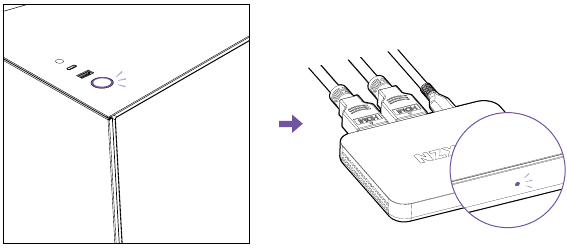

- Schakel je computer en het vastgelegde apparaat in.
![HET APPARAAT INSTELLEN - Stap 4]( "NZXT - HD60 - HET APPARAAT INSTELLEN - Stap 4")
- Voeg in je favoriete streamingprogramma een nieuw video-opnameapparaat toe als bron en zoek naar "NZXT Signal HD60"
![HET APPARAAT INSTELLEN - Stap 5]( "NZXT - HD60 - HET APPARAAT INSTELLEN - Stap 5")
SOFTWARE- EN FIRMWARE-UPDATES
NZXT blijft software- en firmware-updates uitbrengen om de Signal HD60 op het hoogste niveau te laten werken.
Ga naar www.nzxt.com/downloads voor de nieuwste software- en firmware-updates
LED-INDICATOROVERZICHT
| LICHT | BESCHRIJVING |
| Wit continu | Verbonden met apparaat en werkt op USB 3.2 (Gen 1) |
| Rood knipperend (1s aan/uit) | Verbonden met apparaat, maar alleen USB 2.0-compatibiliteit gedetecteerd |
| Rood continu | Verbonden met apparaat zonder HDCP-sleutel of firmware-update mislukt |
| Wit knipperend (0,5s aan/uit) | Firmware-update bezig |
| Wit knipperend (1s aan/uit) | Verbonden met apparaat, maar geen brongegevens gedetecteerd |
SPECIFICATIES
| SIGNAL HD60 | BESCHRIJVING |
| Algemene specificaties | HDMI 2.0-ingang en -doorgang |
| USB 3.2 (Gen 1) Type C voor stroom en gegevens | |
| Inbegrepen USB-C naar USB-A om verbinding te maken met de computer | |
| 2-kanaals, 16-bits, 48 kHz audio | |
| Voldoet aan HDMI 2.0-, HDCP 1.4/2.2- en DVI 1.0-specificaties | |
| Maximale invoer- en doorgangscompatibiliteit | 3840x2160p 60fps 2560x1440p 60fps 1920x1080p 60fps 1920x1080i 60fps 720p 480p 576p 480i 576i |
| Stream- en opnameresoluties | 1920x1080p (60, 50, 30, 25) 720p (60, 50, 30, 25) 576p (50, 25) 480p (60, 30) |
| Audio | HDMI: Stereo 16-bits 48K samples/sec |
| Schalen | Hardware downscaling en upscaling naar 1080p |
| UVC ondersteunde ruwe formaten | NV12 YUY2 |
VEILIGHEIDSINSTRUCTIES
Lees de volgende veiligheidsmaatregelen door voordat je de monitor gebruikt:
- Bewaar de plastic verpakkingszak voor het product op een plaats die niet bereikbaar is voor kinderen.
![elektrisch gevaar]()
Raak de stekker niet aan met natte handen, dit kan een elektrische schok veroorzaken.- De gaten of openingen op de capture card zijn voor ventilatie. Bedek of blokkeer de ventilatiegaten niet met voorwerpen.
- Probeer de capture card niet zelf te demonteren of te repareren.
Raak de stekker niet aan met natte handen, dit kan een elektrische schok veroorzaken.NZXT WERELDWIJD GARANTIEBELEID
OM TECHNISCHE ONDERSTEUNING TE KRIJGEN
Als je al de handleiding van je product hebt geraadpleegd en nog steeds hulp nodig hebt, kun je telefonisch contact met ons opnemen via +1 (800) 228-9395, per e-mail via service@nzxt.com, of bezoek de NZXT Support-site op nzxt.com/customer-support.
- Ga naar nzxt.com/warranty en support.nzxt.com voor informatie over garantiedekking en service.
NZXT, Inc./ 15736 E Valley Blvd, City of Industry, CA 91744, USA
NZXT Europe GmbH/ Industriering Ost 66 | 47906 Kempen | Germany
+1 (800) 228-9395 / service@nzxt.com / NZXT.com
ONDERSTEUNING EN SERVICE
Als je vragen of problemen hebt met het NZXT-product dat je hebt gekocht, aarzel dan niet om contact met ons op te nemen via ons ondersteuningssysteem. support.nzxt.com
Vermeld een gedetailleerde uitleg van je probleem en je aankoopbewijs. Voor opmerkingen en suggesties kun je een e-mail sturen naar ons ontwerpteam, designer@nzxt.com. Tot slot willen we je bedanken voor je steun door dit product te kopen.
Ga voor meer informatie over NZXT online naar ons. NZXT
Website: NZXT.com
