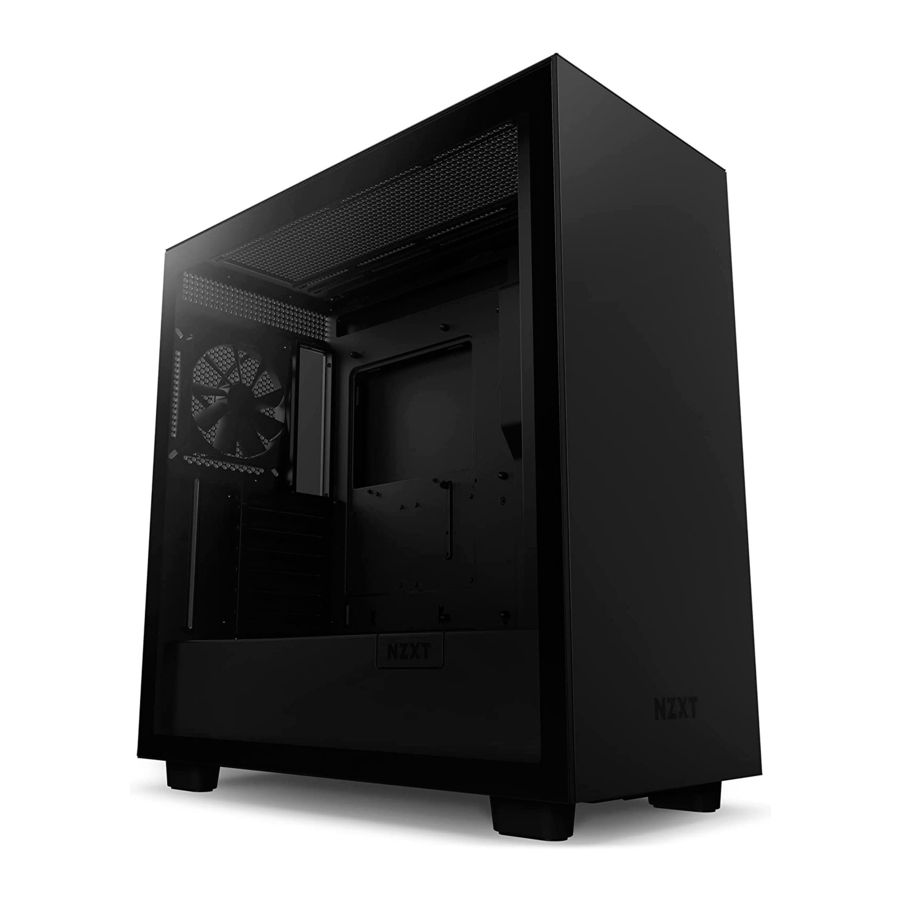

NZXT H7 - Handleiding voor MID-TOWER-behuizing

PRODUCTINFORMATIE

ACCESSOIRES DOOS

1. Hexagon Screw 6-32 x 6mm x4
   Installatie van de voeding


2. Screw 6-32 x 5mm x17
   Installatie van het moederbord, installatie van de 3.5 harde schijf


3. Screw M3 x 5mm x24
   Installatie van de 2.5 harde schijf


4. Screw KB5 x 10mm x12
   Ventilatorinstallatie


5. Standoff 6-32 x 6.5+4mm x1
   Installatie van het moederbord


6. Standoff Wrench x1
   Installatie van het moederbord


7. Cable Ties x10
   Kabelbeheer


8. SSD Tray x2
   SSD-schijf installatie

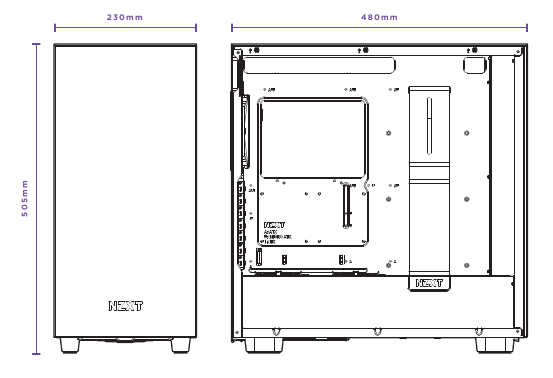

RUIMTEN EN SPECIFICATIES

ONDERDELEN & POORTEN

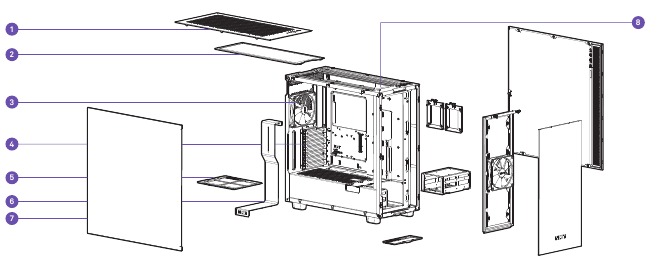

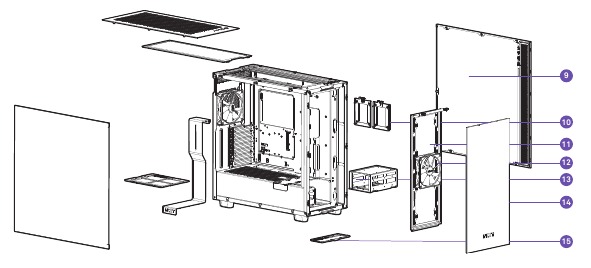

UITGEKLAPTE WEERGAVE

1. Bovenpaneel
2. Topfilter
3. Achterste uitlaatventilator
4. PCI-inzetstuk

5. Stoffilter voeding
6. Kabelbalk
7. Paneel van gehard glas
8. Front I/O-module

9. Rechter zijpaneel
10. SSD-lade
11. Frontkoelerbeugel
12. Frontinlaatventilator

13. HDD-kooi
14. Stalen voorpaneel
15. Stoffilter voor onderkant

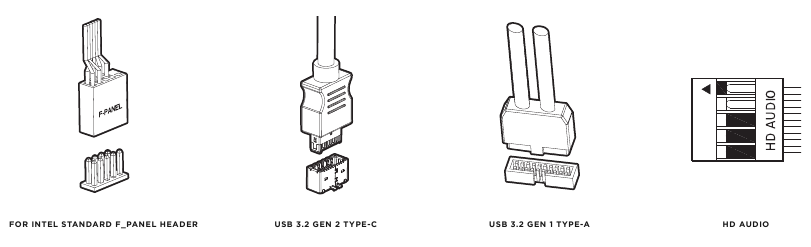

KABELVERBINDINGEN

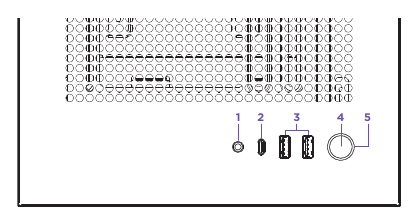

KNOPPEN EN I/O

1. Headsetaansluiting
2. USB 3.2 Gen2 Type-C
3. USB 3.2 Gen1 Type-A
4. Aan/uit-schakelaar
5. Aan/uit-led

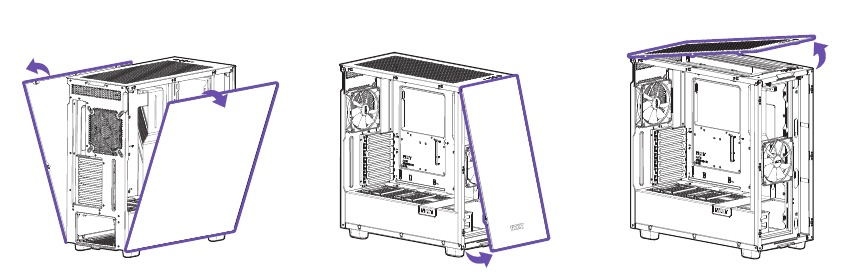

PANEELVERWIJDERING

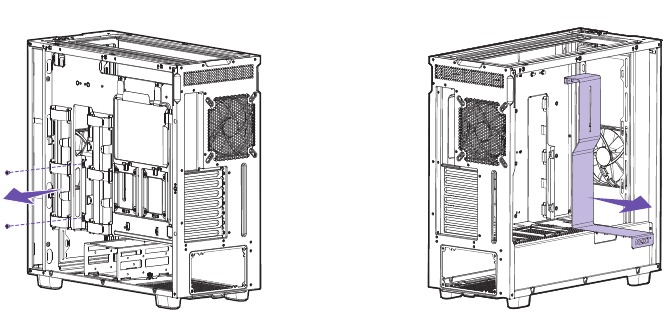

KABELBALK

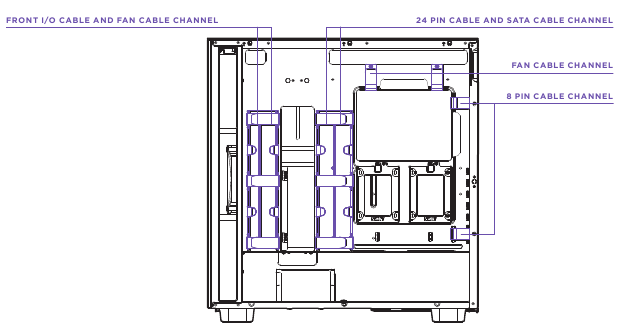

KABELBEHEERSYSTEEM

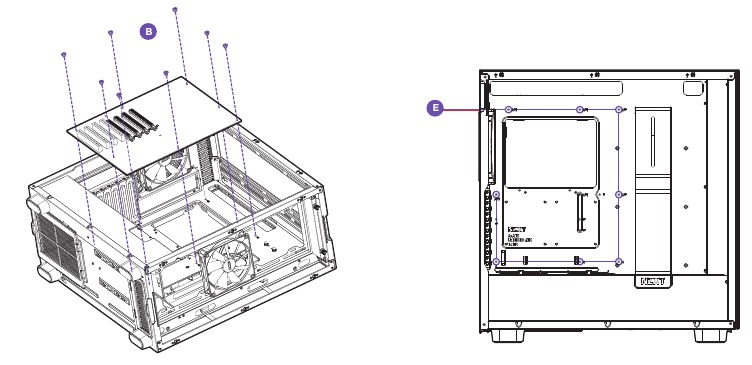

MOEDERBORDINSTALLATIE

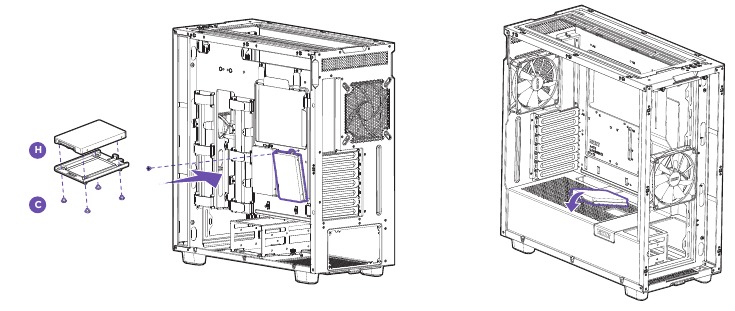

SSD-SCHIJFINSTALLATIE

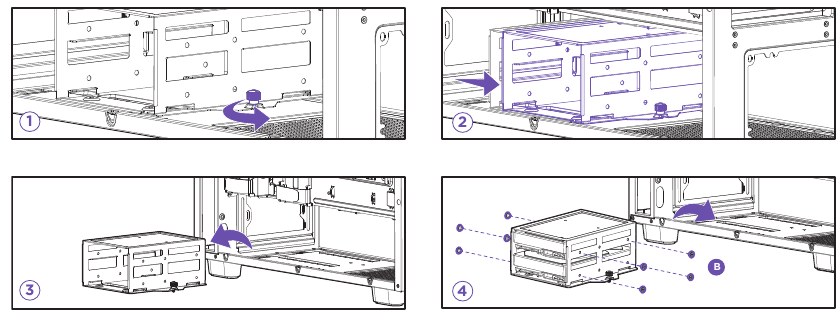

HDD-SCHIJFINSTALLATIE

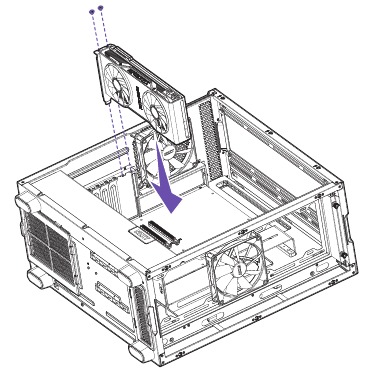

INSTALLATIE VAN UITBREIDINGSKAART

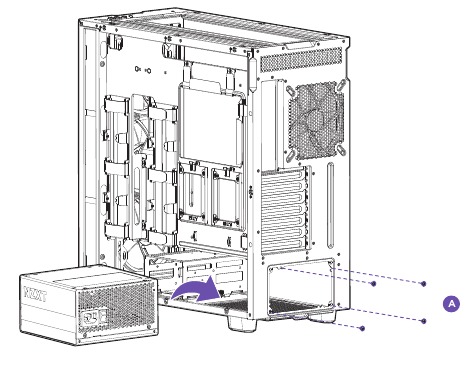

INSTALLATIE VAN DE VOEDING

• Installeer de PSU met de ventilator naar beneden gericht.

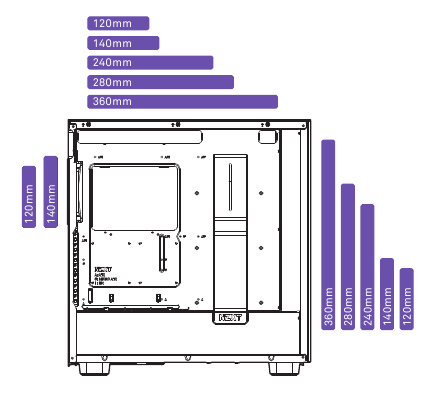

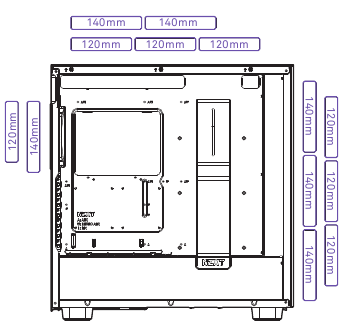

VENTILATOR- EN RADIATORONDERSTEUNING

VENTILATOR

Bovenkant: 3 X 120 mm / 2 X 140 mm
Voorkant: 3 X 120 mm / 3 X 140 mm
Achterkant: 1 X 120 mm / 1 X 140 mm

RADIATOR

Bovenkant: Tot 360 mm
Voorkant: Tot 360 mm
Achterkant: Tot 140 mm

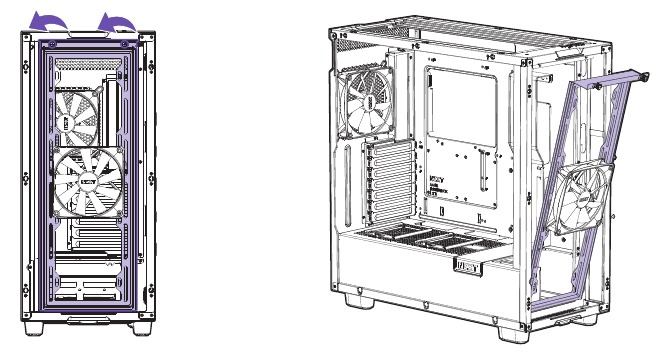

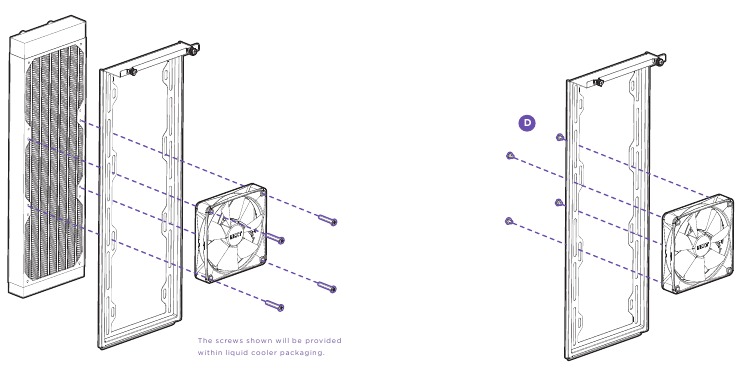

VENTILATOR- EN RADIATORINSTALLATIE

ONDERSTEUNING EN SERVICE

Als u vragen of problemen hebt met het NZXT-product dat u hebt gekocht, aarzel dan niet om contact met ons op te nemen via ons ondersteuningssysteem.
support.nzxt.com
Vermeld een gedetailleerde uitleg van uw probleem en uw aankoopbewijs. Voor opmerkingen en suggesties kunt u een e-mail sturen naar ons ontwerpteam: designer@nzxt.com. Tot slot willen we u bedanken voor uw steun door dit product te kopen. Ga voor meer informatie over NZXT online naar.
NZXT Website: NZXT.com

Referenties

• NZXT Aangepaste & vooraf gebouwde gaming-pc's, onderdelen, randapparatuur | NZXT

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download NZXT H7 - Handleiding voor MID-TOWER-behuizing

Dit vind je misschien ook leuk

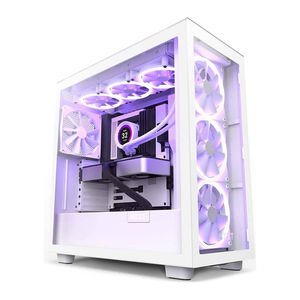

NZXT H7 ELITE - MID-TOWER Case Handleiding
