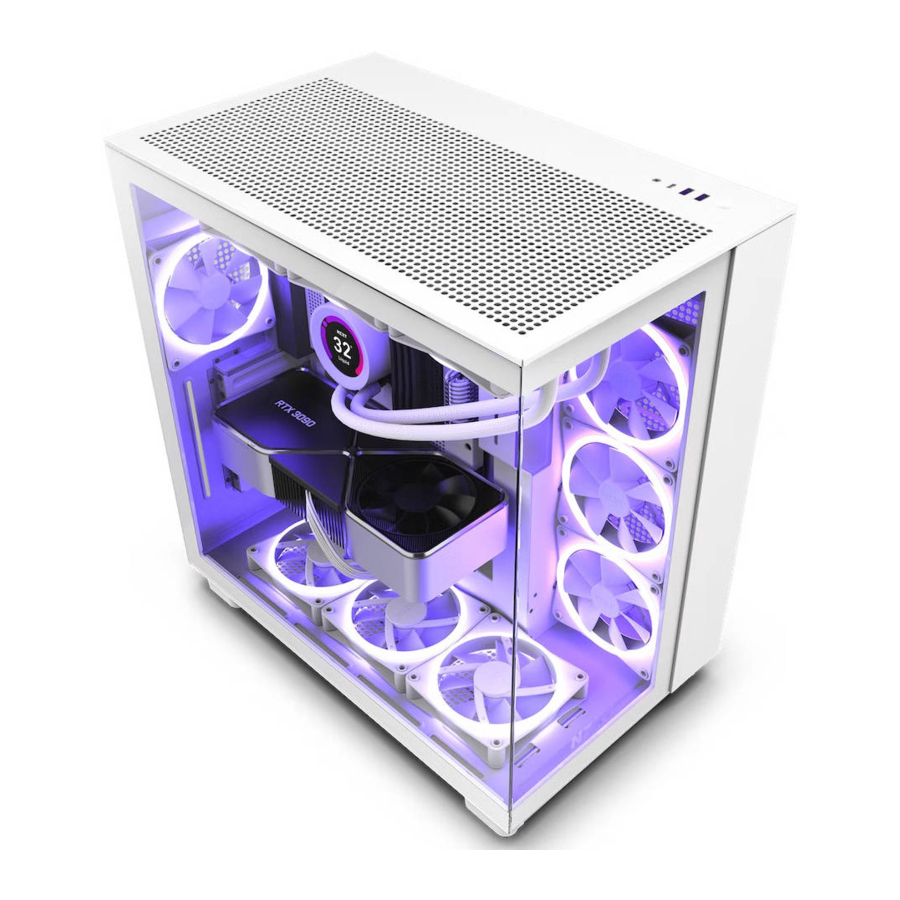

NZXT H9 FLOW - MID-TOWER AIRFLOW Behuizing Handleiding
- 1 PRODUCTINFORMATIE
-
2
COMPONENTEN & POORTEN
- 2.1 KABELAANSLUITINGEN
- 2.2 KNOPPEN EN I/O
- 2.3 PANEELVERWIJDERING
- 2.4 KABELGELEIDER VERWIJDEREN
- 2.5 KABELBEHEERSYSTEEM
- 2.6 MOEDERBORD INSTALLATIE
- 2.7 SSD DRIVE INSTALLATIE
- 2.8 HDD DRIVE INSTALLATIE
- 2.9 UITBREIDINGSKAART INSTALLATIE
- 2.10 VOEDING INSTALLATIE
- 2.11 VENTILATOR & RADIATOR ONDERSTEUNING
- 2.12 VENTILATOR & RADIATOR INSTALLATIE
- 3 ONDERSTEUNING EN SERVICE
- 4 Referenties
- 5 Download handleiding
- 6 In andere talen
PRODUCTINFORMATIE

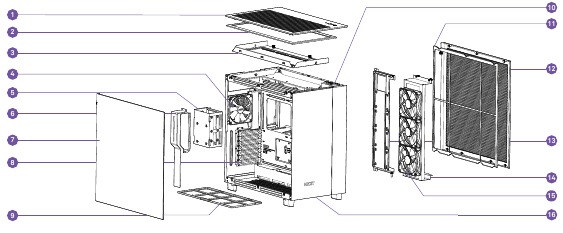

UITGEKLAPTE WEERGAVE
- Bovenste Mesh Paneel
- Bovenste Filter
- Bovenste Koelerbeugel
- Ventilator achteraan
- Ventilator achteraan
- Kabelgeleider
- Paneel van gehard glas
- PCIe-inzetstuk
- Onderste Filter
- Front I/O-module
- Rechterzijfilter
- Rechterzijpaneel
- SSD-montagebeugel
- Rechterzijde koelerbeugel
- Rechter ventilator
- Voorpaneel van gehard glas

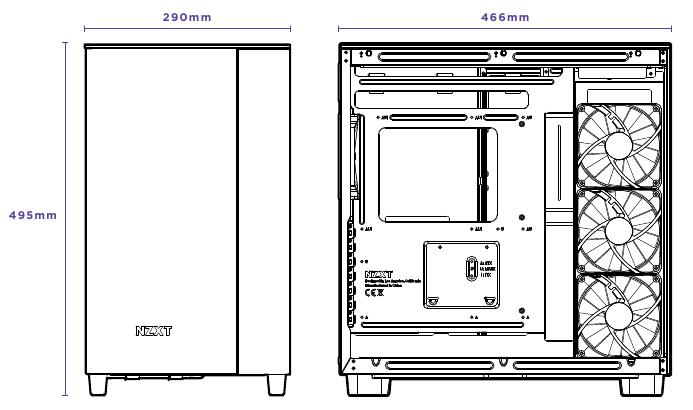

SPELINGEN EN SPECIFICATIES
| Moederbord ondersteuning ATX, Micro-ATX, mini-ITX | Kabelbeheer max 91mm |
| 2.5' SSD Ondersteuning 4+2 | CPU Koeler Speling max 165mm |
| 3.5' HDD Ondersteuning 2 | GPU Speling max 435mm |
| Uitbreidingsslots 7 | PSU Speling max 200mm |
ACCESSOIREDOOS
- Zeskantschroef 6-32 x 6mm
Installatie van de voeding
![]()
- Schroef 6-32 x 5mm
Installatie van het moederbord, installatie van de 3,5 harde schijf
![]()
- Schroef M3 x 5mm
Installatie van de 2,5 harde schijf
![]()
- Schroef KB5 x 10mm
Ventilatorinstallatie
![]()
- Kabelbinders
Kabelbeheer
![]()
COMPONENTEN & POORTEN
KABELAANSLUITINGEN

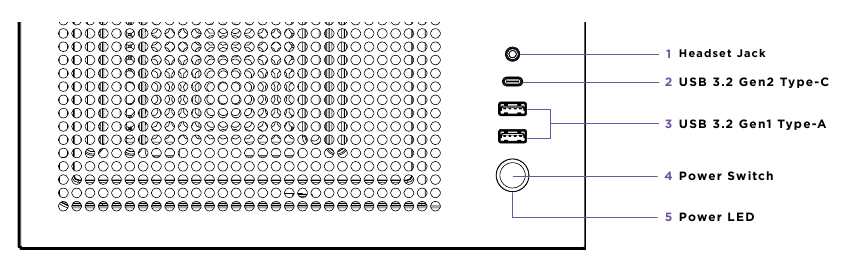

KNOPPEN EN I/O

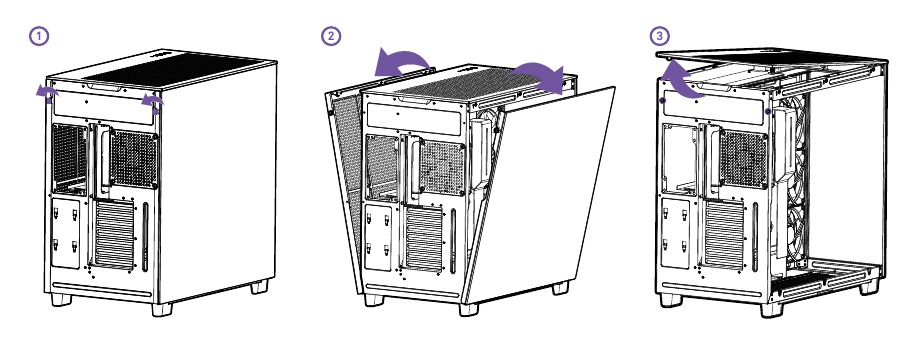

PANEELVERWIJDERING

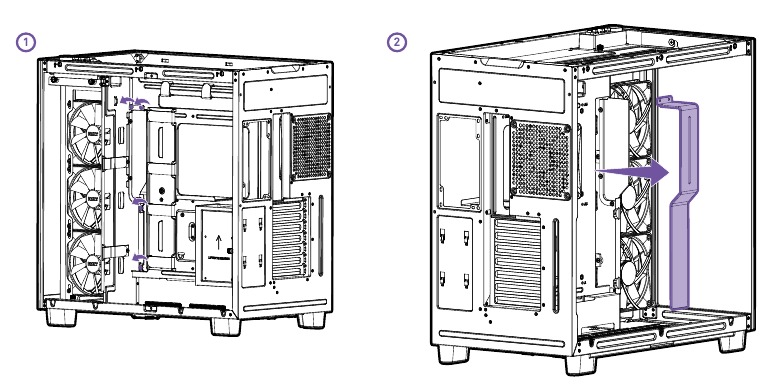

KABELGELEIDER VERWIJDEREN

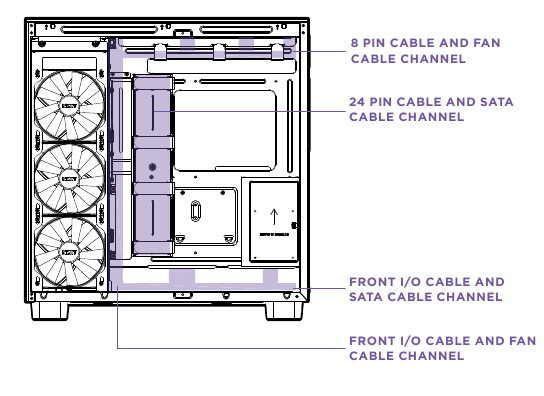

KABELBEHEERSYSTEEM

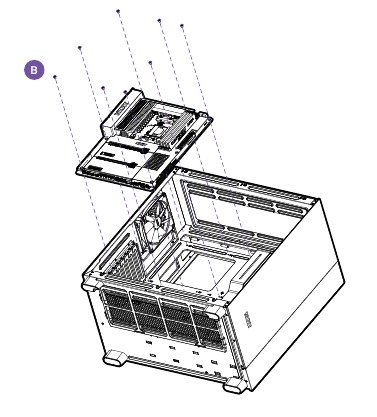

MOEDERBORD INSTALLATIE

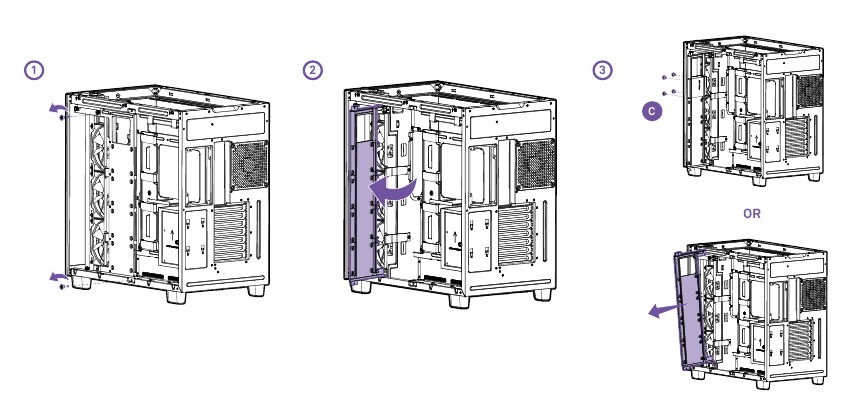

SSD DRIVE INSTALLATIE

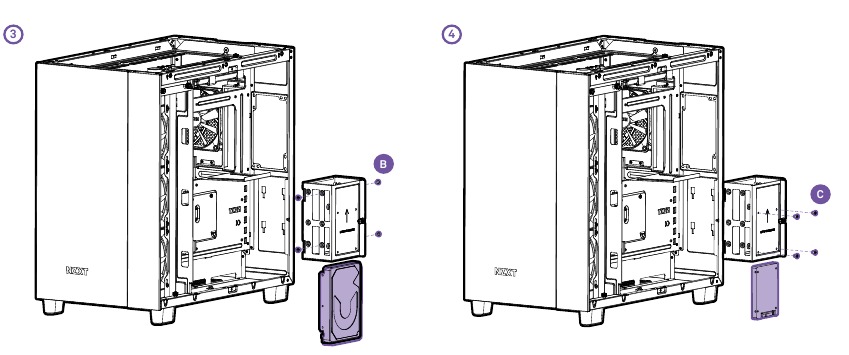

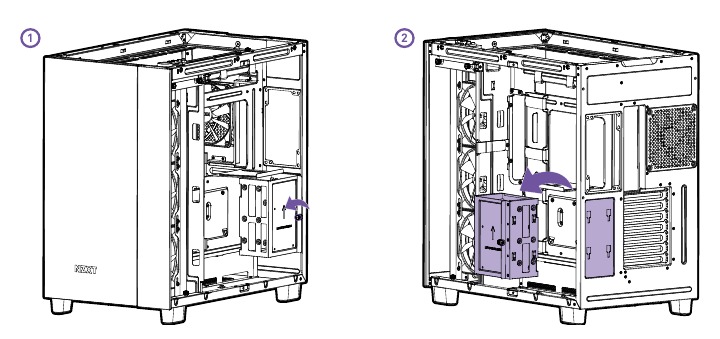

HDD DRIVE INSTALLATIE

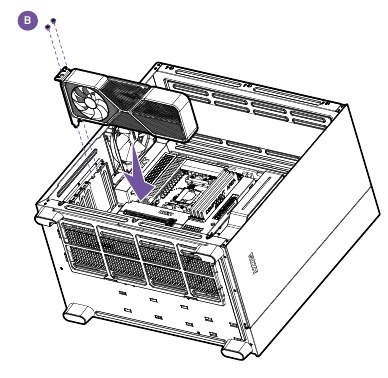

UITBREIDINGSKAART INSTALLATIE

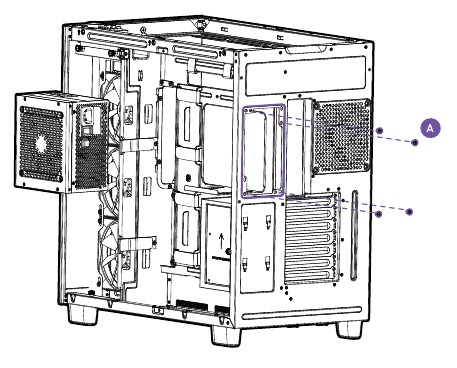

VOEDING INSTALLATIE
Installeer de PSU met de ventilator naar buiten gericht.

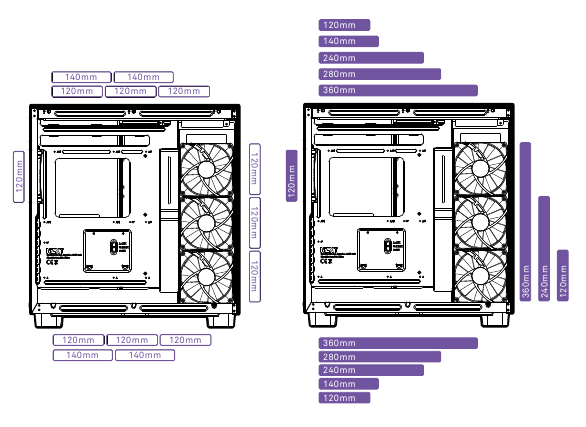

VENTILATOR & RADIATOR ONDERSTEUNING
VENTILATOR
Boven: 3 x 120mm / 2 x 140mm
Zijkant: 3 x 120mm
Achter: 1 x 120mm
Onder: 3 x 120mm / 2 x 140mm
RADIATOR
Boven: TOT 360mm
Zijkant: 120mm/240mm/360mm
Achter: TOT 120mm
Onder: TOT 360mm

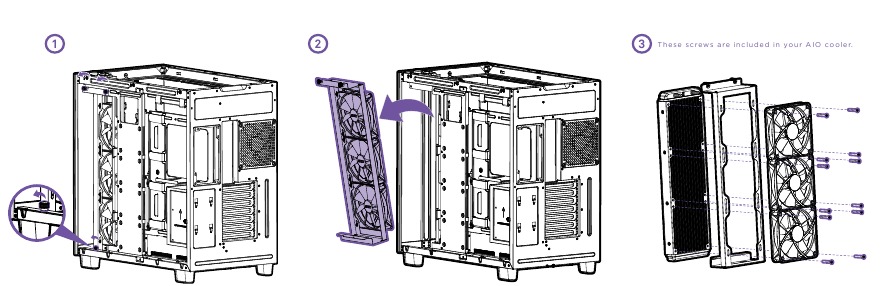

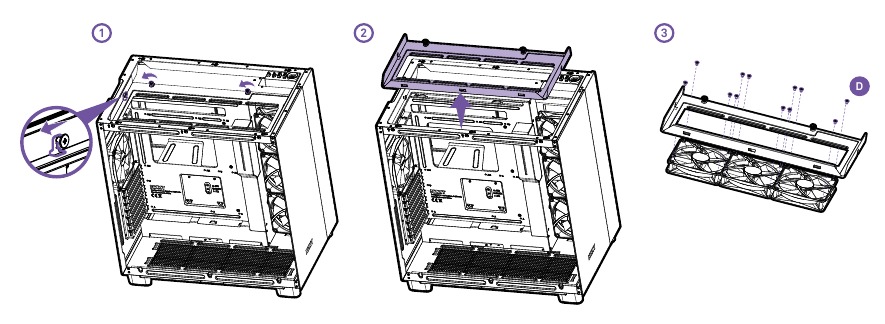

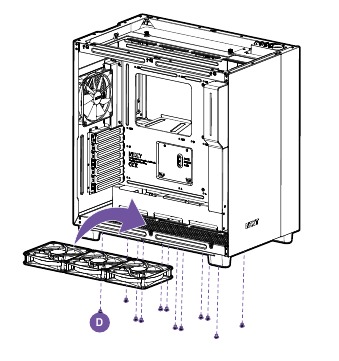

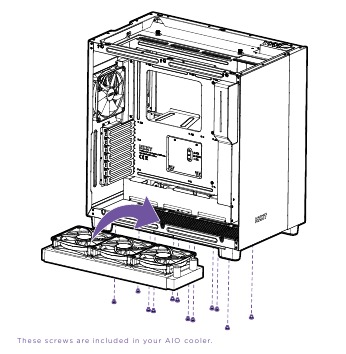

VENTILATOR & RADIATOR INSTALLATIE
BOVENSTE VENTILATOR

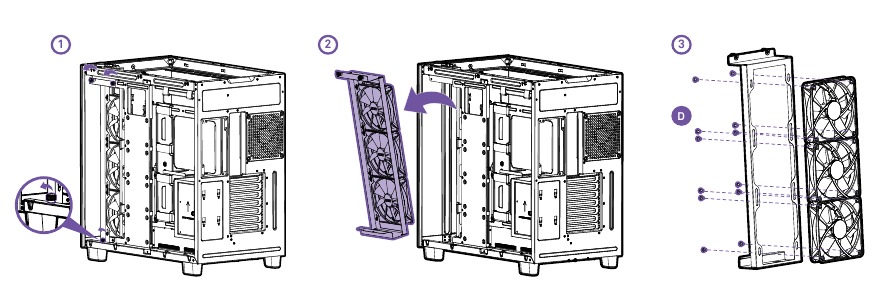

RECHTERZIJVENTILATOR
ONDERSTE VENTILATOR
ONDERSTE RADIATOR

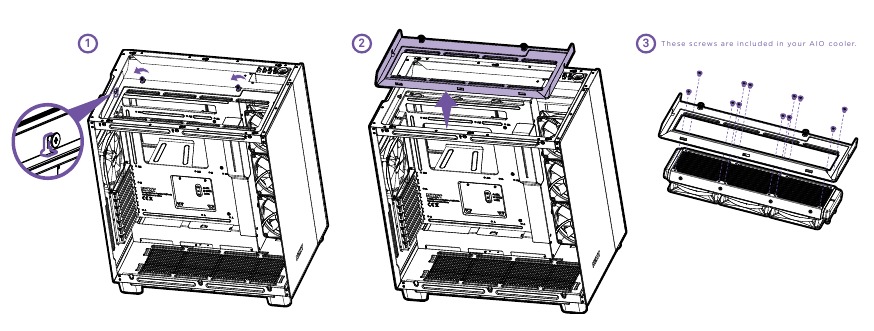

BOVENSTE RADIATOR
RECHTERZIJRADIATOR
ONDERSTEUNING EN SERVICE
Als je vragen of problemen hebt met het NZXT-product dat je hebt gekocht, neem dan gerust contact met ons op via ons ondersteuningssysteem.
support.nzxt.com
Vermeld een gedetailleerde uitleg van je probleem en je aankoopbewijs. Voor opmerkingen en suggesties kun je een e-mail sturen naar ons ontwerpteam, designer@nzxt.com. Ten slotte willen we je bedanken voor je steun door dit product te kopen. Ga voor meer informatie over NZXT naar onze website.
NZXT Website: NZXT.com
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download NZXT H9 FLOW - MID-TOWER AIRFLOW Behuizing Handleiding
