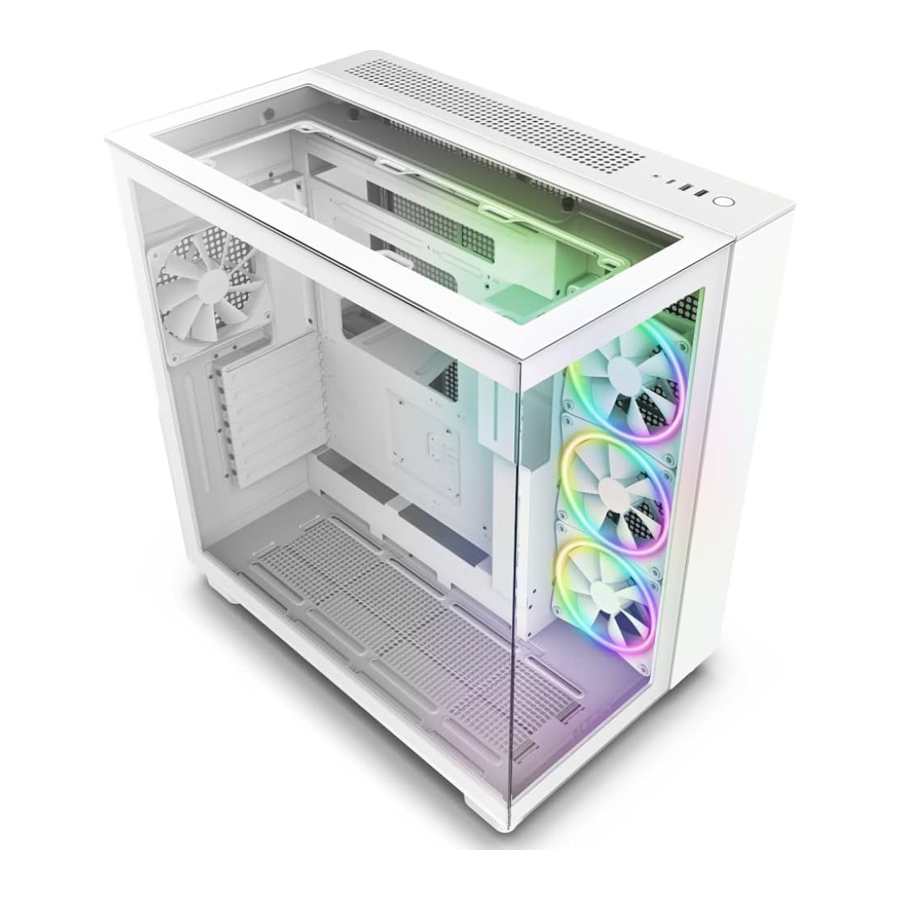

NZXT H9 ELITE - MID-TOWER Case Handleiding

PRODUCTINFORMATIE

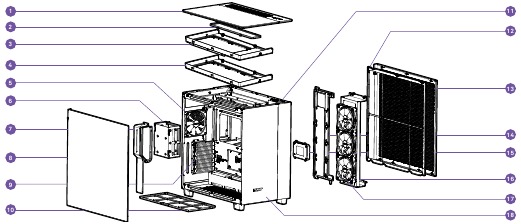

UITGEKLAPTE WEERGAVE

1. Paneel van gehard glas
2. Topfilter
3. Bovenste koelerbeugel (280 mm)
4. Bovenste koelerbeugel (360 mm)
5. Achterste uitlaatventilator
6. HDD-kooi
7. Kabelbalk
8. Paneel van gehard glas
9. PCIe-inzetstuk

10. Onderste filter
11. Front I/O-module
12. Rechterzijfilter
13. Rechterzijpaneel
14. SSD-montagebeugel
15. RGB- en ventilatorcontroller
16. Rechterzijde koelerbeugel
17. Rechterzijde ventilator
18. Voorpaneel van gehard glas

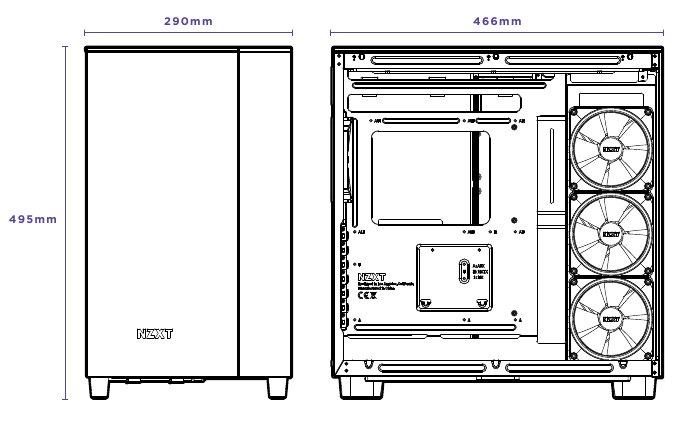

RUIMTEN EN SPECIFICATIES

ACCESSOIREDOOS

1. Zeskantschroef 6-32 x 6 mm
   Installatie voeding

2. Schroef 6-32 x 5 mm
   Installatie moederbord, installatie 3.5 harde schijf

3. Schroef M3 x 5 mm
   Installatie 2.5 harde schijf


4. Schroef KB5 x 10 mm
   Installatie ventilator

5. Kabelbinders
   Kabelbeheer


COMPONENTEN & POORTEN

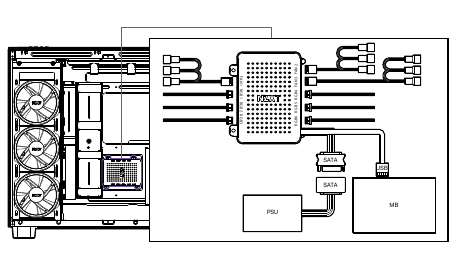

RGB- EN VENTILATORCONTROLLER

POORTEN & CONNECTOREN
Ventilatorpoorten 1-3
Drie ventilatorpoorten maken afzonderlijke bediening voor elk kanaal mogelijk. Gebruik de meegeleverde ventilatorsplitters om extra ventilatoren aan te sluiten.
Opmerking: De eerste ventilatorconnector met 4 pinnen op de ventilatorsplitter is de primaire ventilator. Houd PWM- en 3-pins ventilatoren gescheiden.
NZXT RGB-poorten 1-6
Sluit alle RGB-verlichtingsaccessoires aan op de 4-pins connector. Extra verlichtingsaccessoires worden afzonderlijk verkocht.
SATA-stroomconnector
Sluit deze aan op de voeding om de ventilatoren en verlichtingsaccessoires van stroom te voorzien.
USB-connector
Sluit deze aan op het moederbord om bediening via NZXT CAM mogelijk te maken.

KABELAANSLUITINGEN

KNOPPEN EN I/O

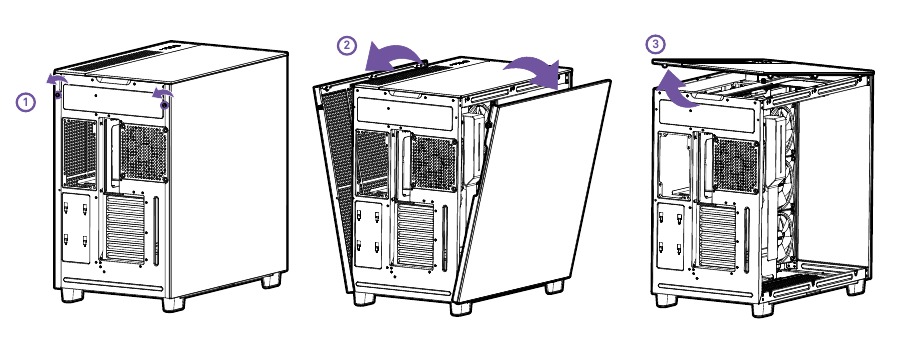

PANEELVERWIJDERING

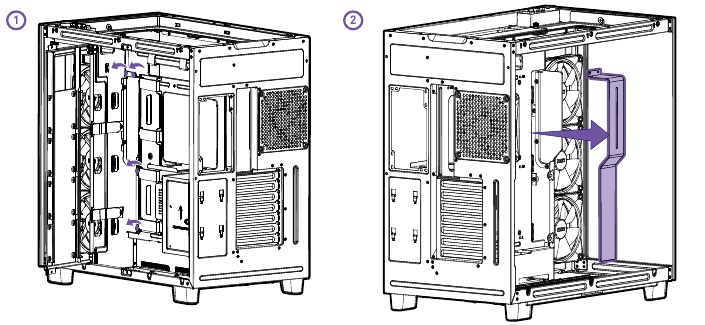

KABELBALKVERWIJDERING

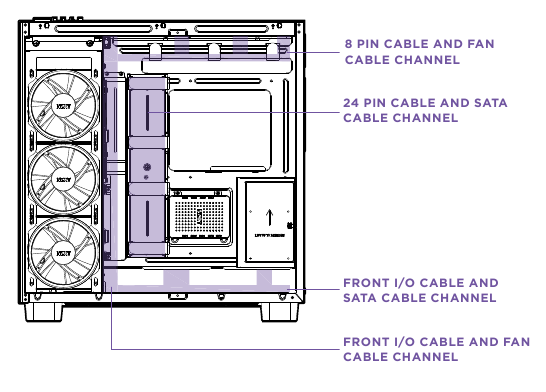

KABELBEHEERSYSTEEM

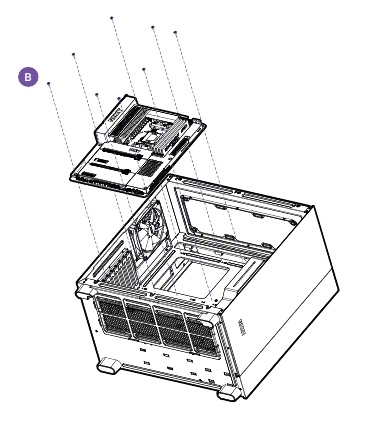

INSTALLATIE MOEDERBORD

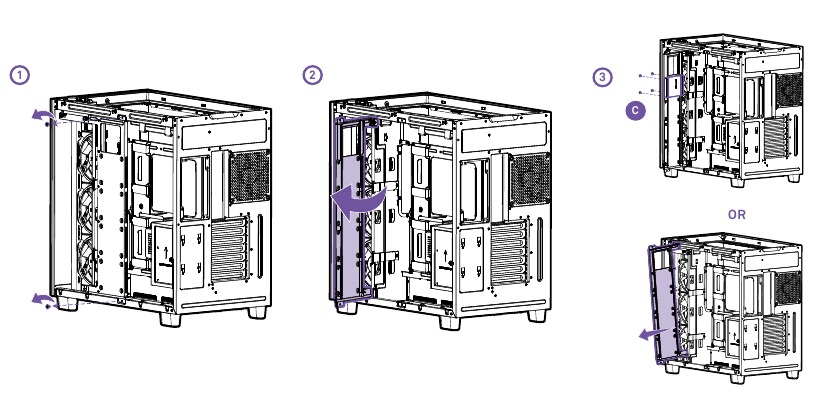

INSTALLATIE SSD-SCHIJF

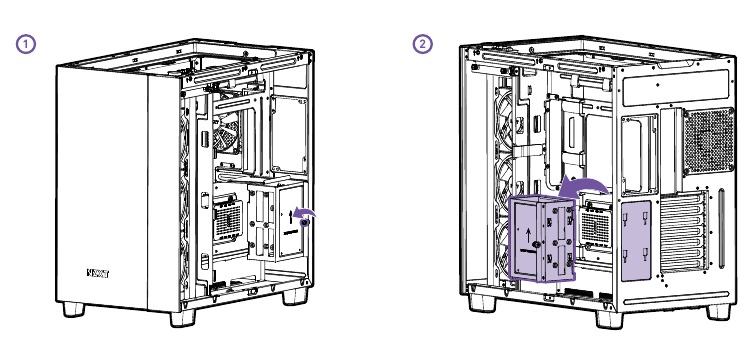

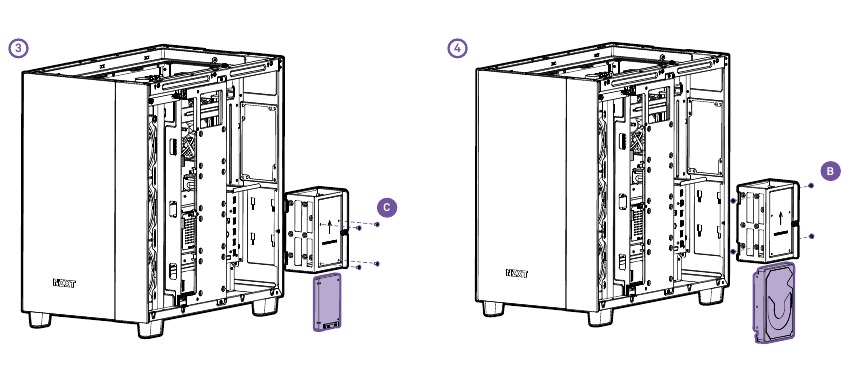

INSTALLATIE HDD-SCHIJF

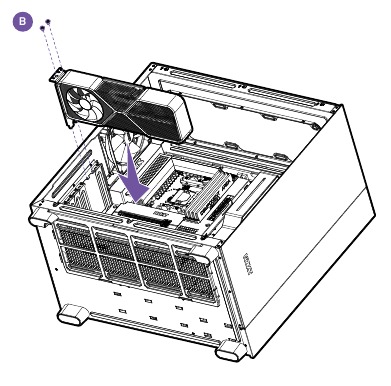

INSTALLATIE UITBREIDINGSKAART

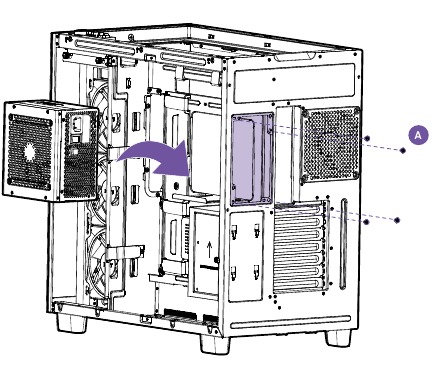

INSTALLATIE VOEDING

Installeer de PSU met de ventilator naar buiten gericht.

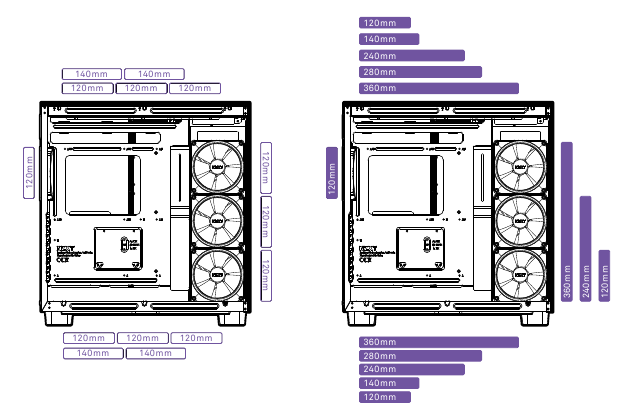

VENTILATOR- & RADIATORONDERSTEUNING

VENTILATOR
Bovenkant: 3 x 120 mm / 2 x 140 mm
Zijkant: 3 x 120 mm
Achterkant: 1 x 120 mm
Onderkant: 3 x 120 mm / 2 x 140 mm

RADIATOR
Bovenkant: TOT 360 mm
Zijkant: 120 mm/240 mm/360 mm
Achterkant: TOT 120 mm
Onderkant: TOT 360 mm

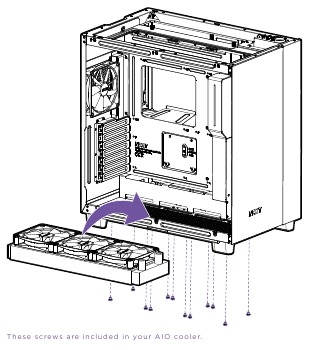

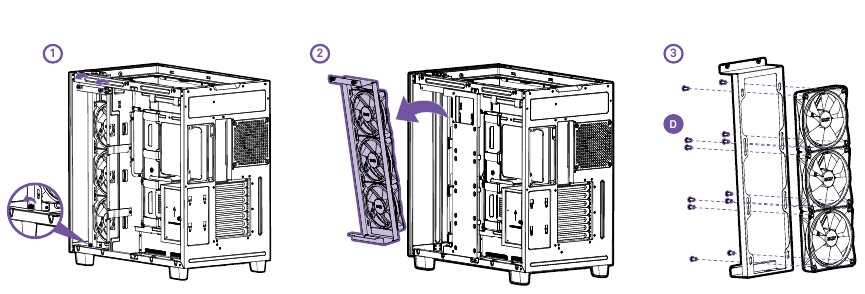

INSTALLATIE VENTILATOR & RADIATOR

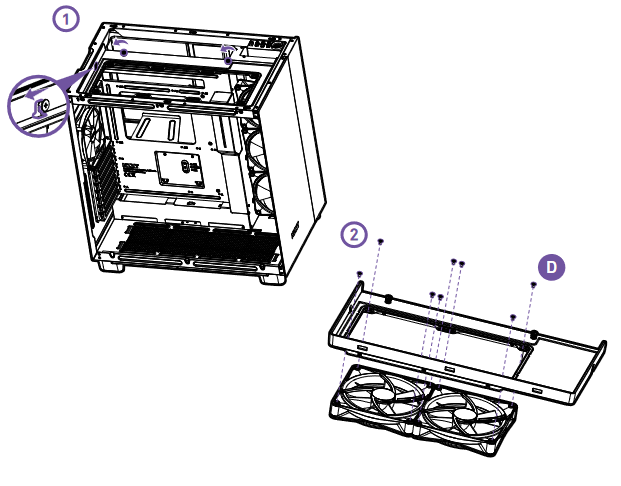

BOVENSTE VENTILATOR (280 MM)

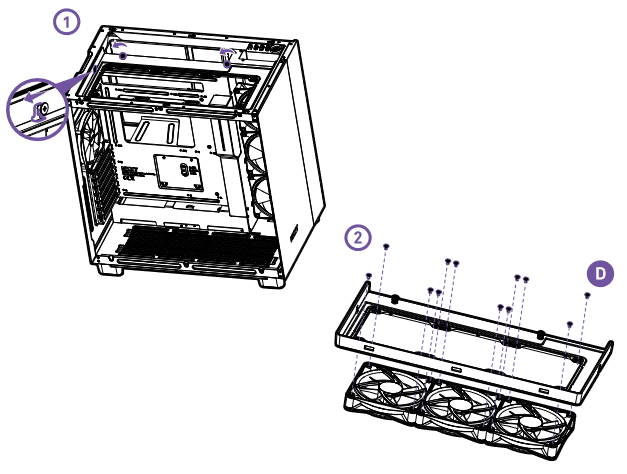

BOVENSTE VENTILATOR (360 MM)

VENTILATOR RECHTERZIJDE

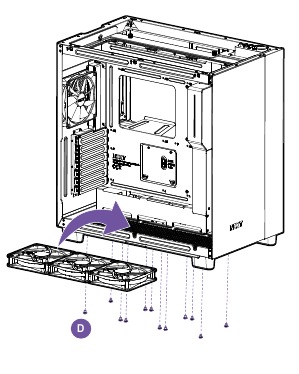

ONDERSTE VENTILATOR

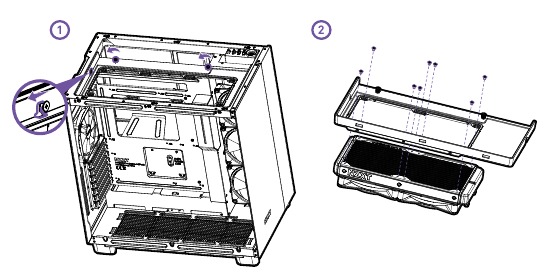

BOVENSTE RADIATOR (280 MM)

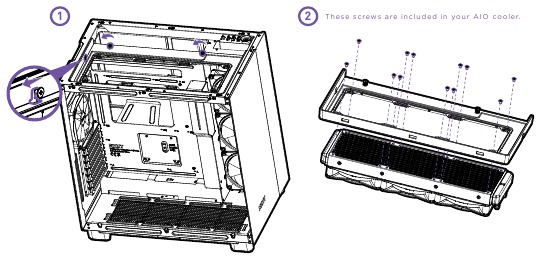

BOVENSTE RADIATOR (360 MM)

ONDERSTE RADIATOR

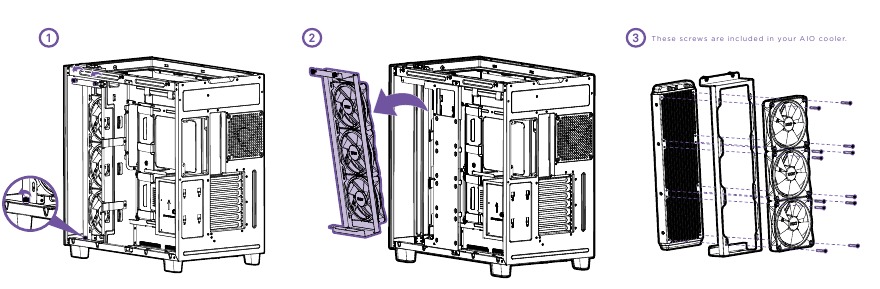

RADIATOR RECHTERZIJDE

ONDERSTEUNING EN SERVICE

Als u vragen of problemen hebt met het NZXT-product dat u hebt gekocht, aarzel dan niet om contact met ons op te nemen via ons ondersteuningssysteem.
support.nzxt.com
Vermeld een gedetailleerde uitleg van uw probleem en uw aankoopbewijs. Voor opmerkingen en suggesties kunt u een e-mail sturen naar ons ontwerpteam, designer@nzxt.com. Ten slotte willen we u bedanken voor uw steun bij de aankoop van dit product. Ga voor meer informatie over NZXT naar onze website.
NZXT-website: NZXT.com
