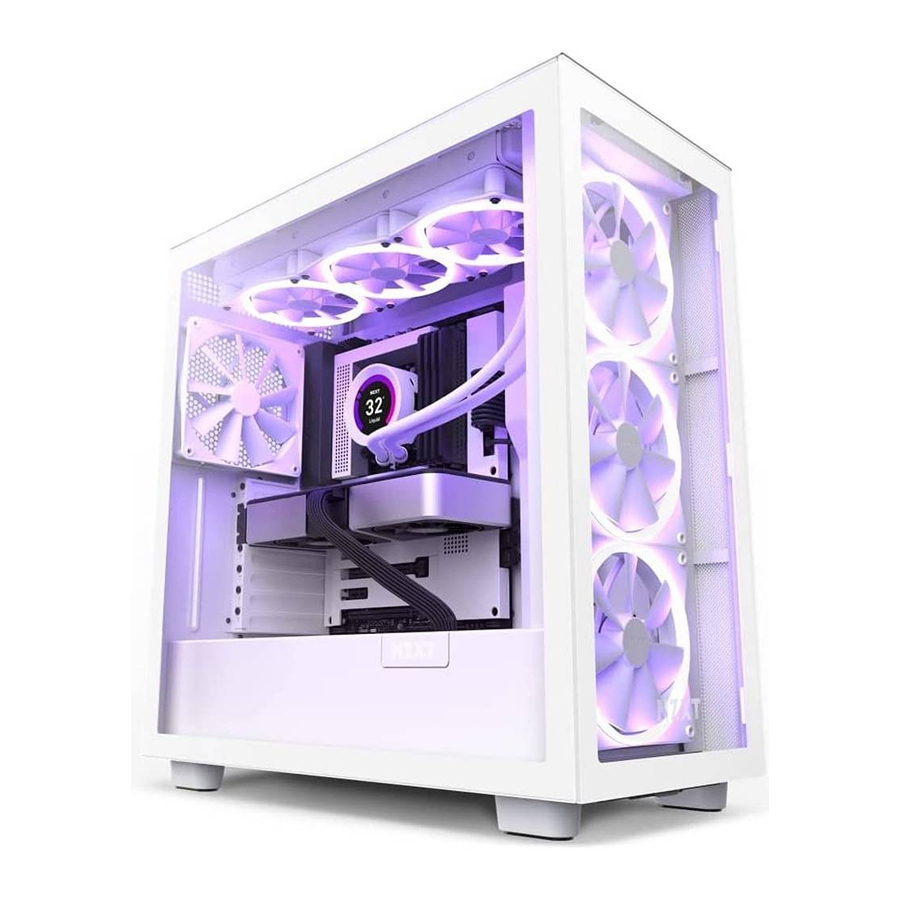

NZXT H7 ELITE - MID-TOWER Case Handleiding

Inhoud

1 UITGEKLAPTE WEERGAVE
2 SPEELRUIMTE EN SPECIFICATIES
3 ACCESSOIREDOOS
4 RGB-VERLICHTINGSCONTROLLER
5 KABELAANSLUITINGEN
6 KNOPPEN EN I/O
7 PANEEL VERWIJDEREN
8 KABELBALK
9 KABELBEHEERSYSTEEM
10 MOEDERBORDINSTALLATIE
11 SSD-SCHIJF INSTALLATIE
12 HDD-SCHIJF INSTALLATIE
13 INSTALLATIE UITBREIDINGSKAART
14 VOEDING INSTALLEREN
15 VENTILATOR- EN RADIATORONDERSTEUNING
16 VENTILATOR- & RADIATORINSTALLATIE
17 NZXT CAM DOWNLOADEN
18 ONDERSTEUNING EN SERVICE
19 Referenties
20 Download handleiding
21 In andere talen

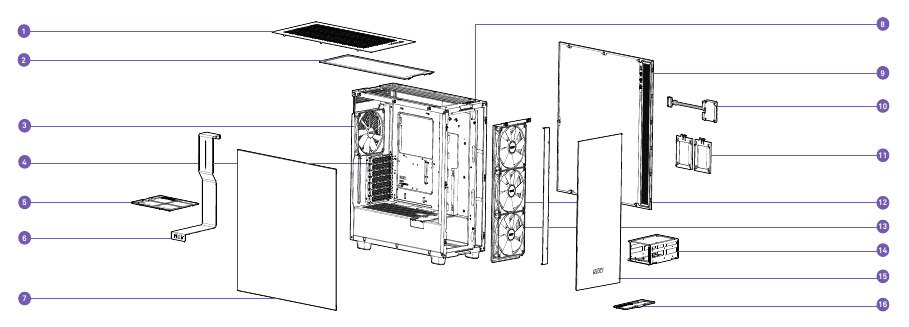

UITGEKLAPTE WEERGAVE

Bovenpaneel
Bovenste filter
Ventilator achterkant
PCI-inzetstuk
Stoffilter PSU
Kabelbalk
Paneel van gehard glas
I/O-module voorkant
Rechter zijpaneel

RGB-verlichtingscontroller
SSD-lade
Koelerbeugel voorkant
F140 RGB Core-ventilatoren
HDD-kooi
Voorpaneel van gehard glas
Stoffilter onderkant voorkant

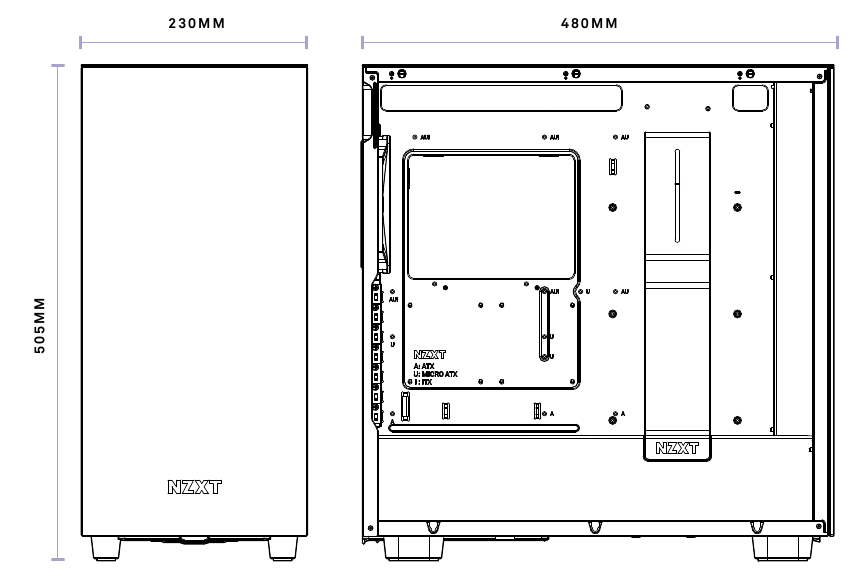

SPEELRUIMTE EN SPECIFICATIES

Ondersteuning moederbord	ATX, Micro-ATX en Mini-ITX
2.5" SSD-ondersteuning	4+2
3.5" HDD-ondersteuning	2
Uitbreidingssleuven	7
Kabelbeheer	18-22 mm
CPU-koelerruimte	185 mm
GPU-ruimte	400 mm
Radiator voorkant	60 mm
Radiator bovenkant	30 mm

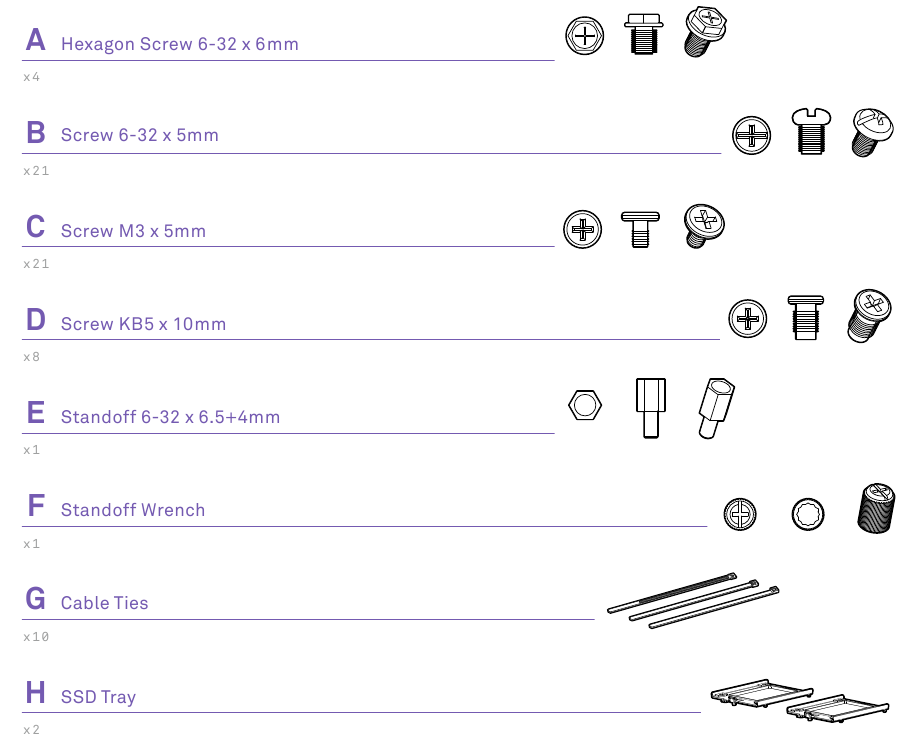

ACCESSOIREDOOS

A	Zeskantschroef 6-32 x 6 mm	Installatie voeding
B	Schroef 6-32 x 5 mm	Installatie moederbord, installatie 3.5 harde schijf
C	Schroef M3 x 5 mm	Installatie 2.5 harde schijf
D	Schroef KB5 x 10 mm	Ventilatorinstallatie
E	Standoff 6-32 x 6.5+4 mm	Installatie moederbord
F	Standoff-sleutel	Installatie moederbord
G	Kabelbinder	Kabelbeheer
H	SSD-lade	SSD-schijfinstallatie

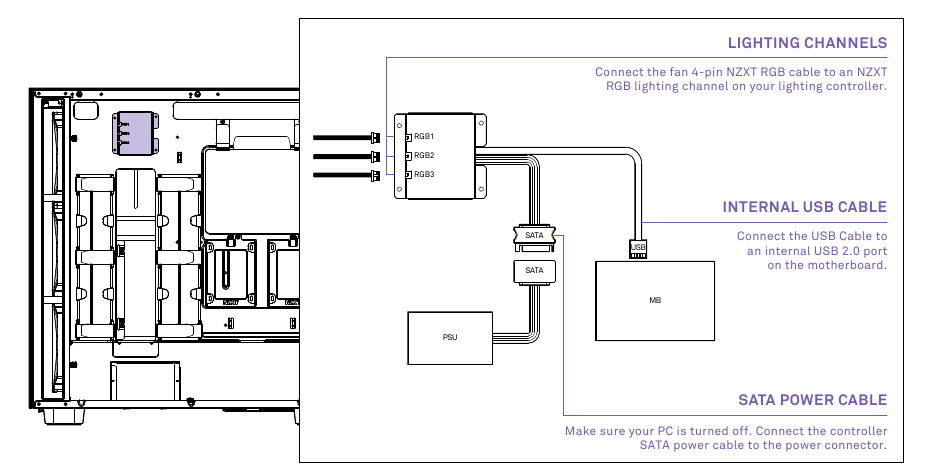

RGB-VERLICHTINGSCONTROLLER

POORTEN & CONNECTOREN
NZXT RGB-poorten 1-3 - Sluit RGB-verlichtingsaccessoires aan op de 4-pins connector. Extra verlichtingsaccessoires worden apart verkocht.
SATA-stroomconnector - Sluit deze aan op de voeding om de ventilatoren en verlichtingsaccessoires van stroom te voorzien.
USB-connector - Sluit deze aan op het moederbord om bediening via NZXT CAM mogelijk te maken.

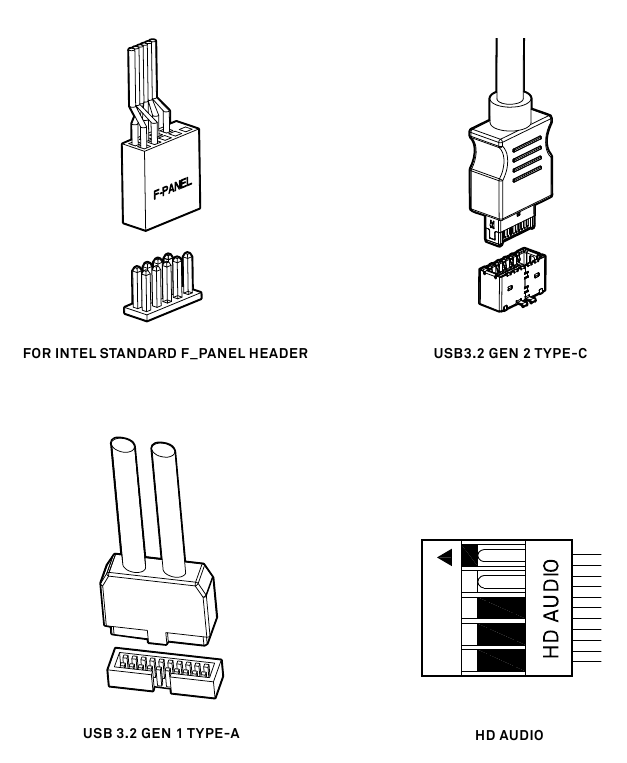

KABELAANSLUITINGEN

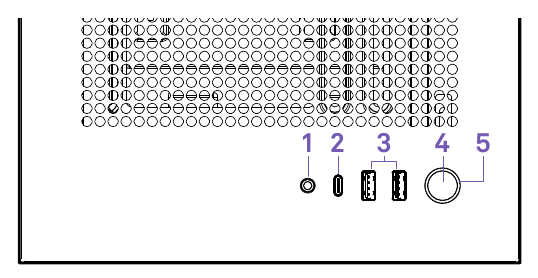

KNOPPEN EN I/O

Headsetaansluiting
USB 3.2 Gen2 Type-C
USB 3.2 Gen1 Type-A
Aan/uit-schakelaar
Aan/uit-led

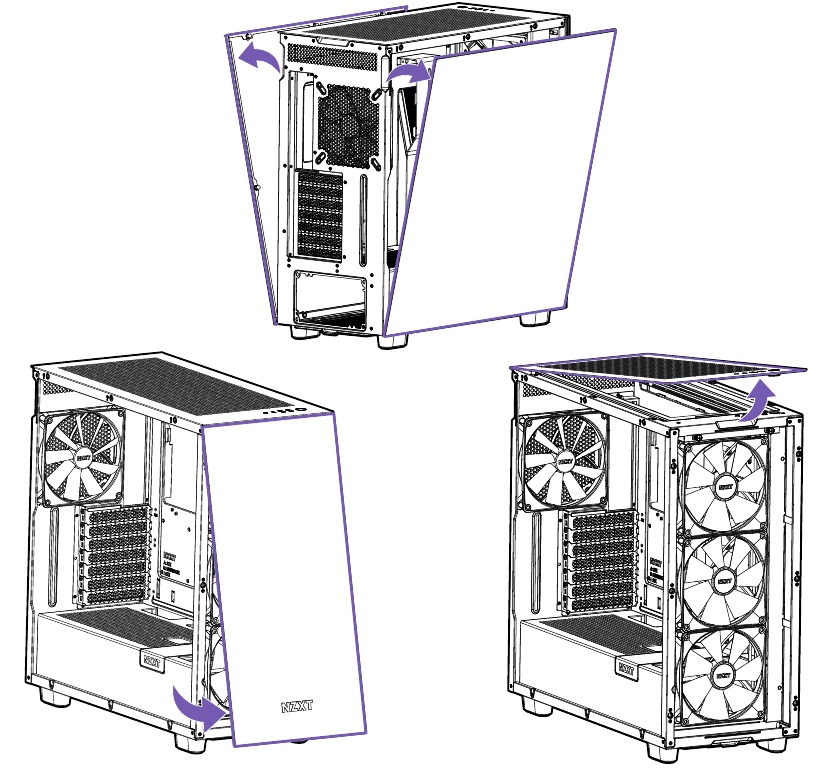

PANEEL VERWIJDEREN

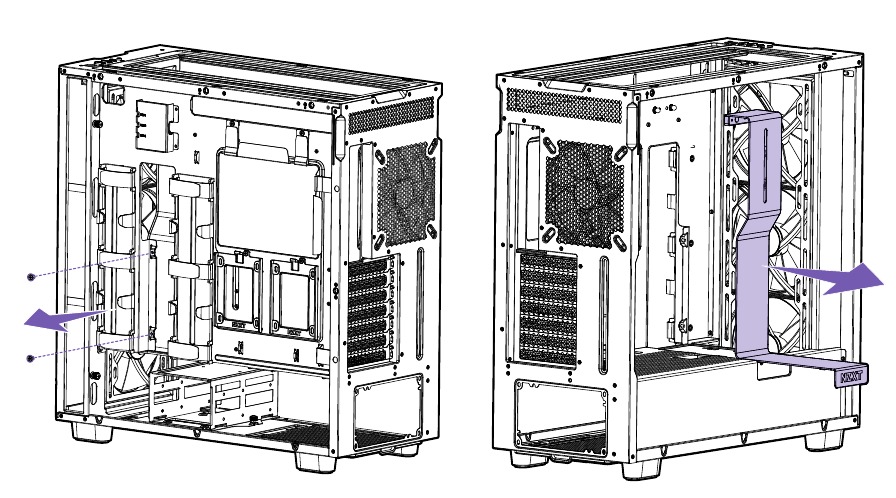

KABELBALK

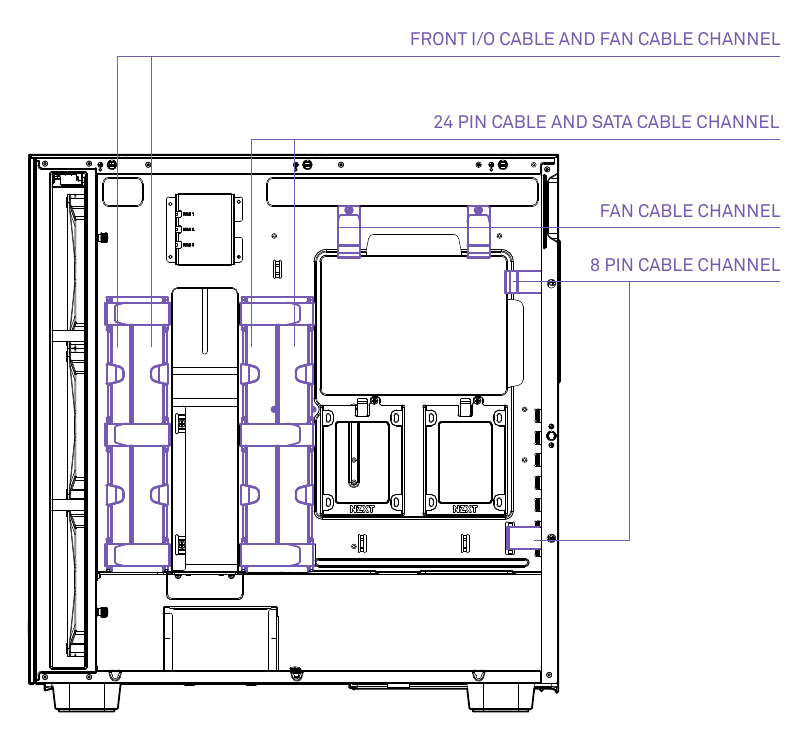

KABELBEHEERSYSTEEM

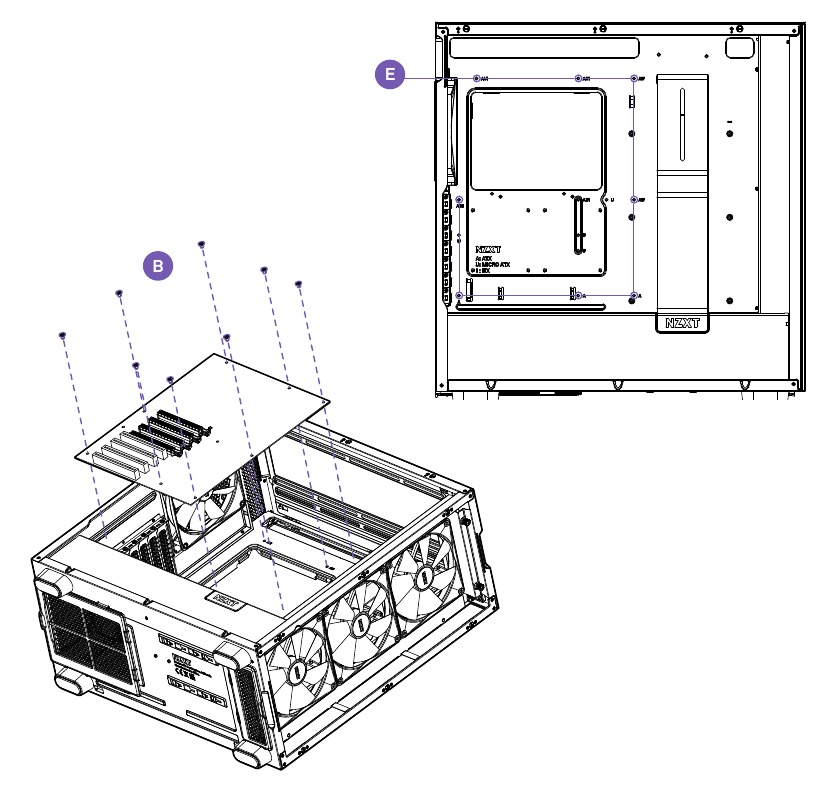

MOEDERBORDINSTALLATIE

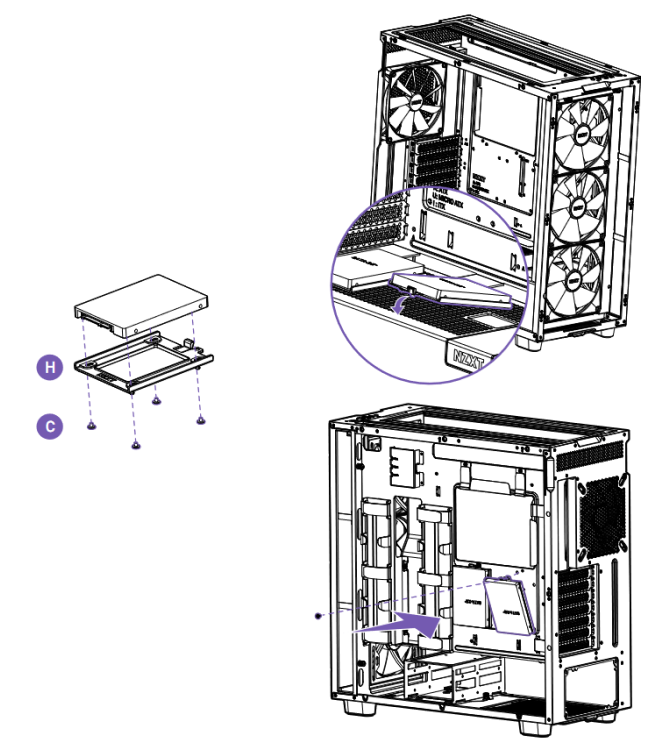

SSD-SCHIJF INSTALLATIE

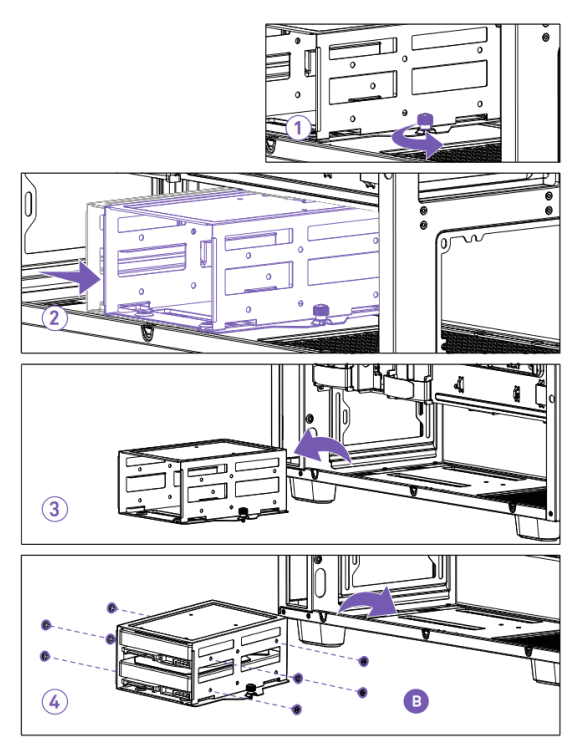

HDD-SCHIJF INSTALLATIE

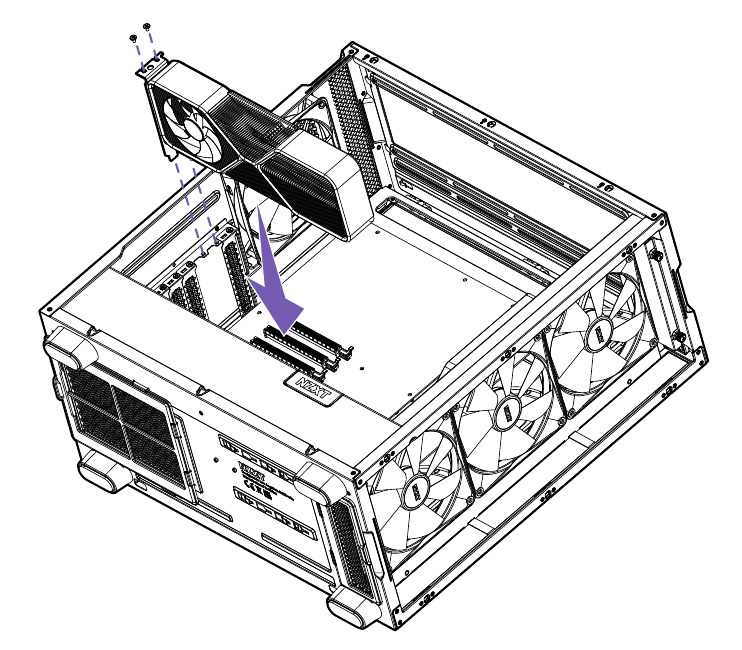

INSTALLATIE UITBREIDINGSKAART

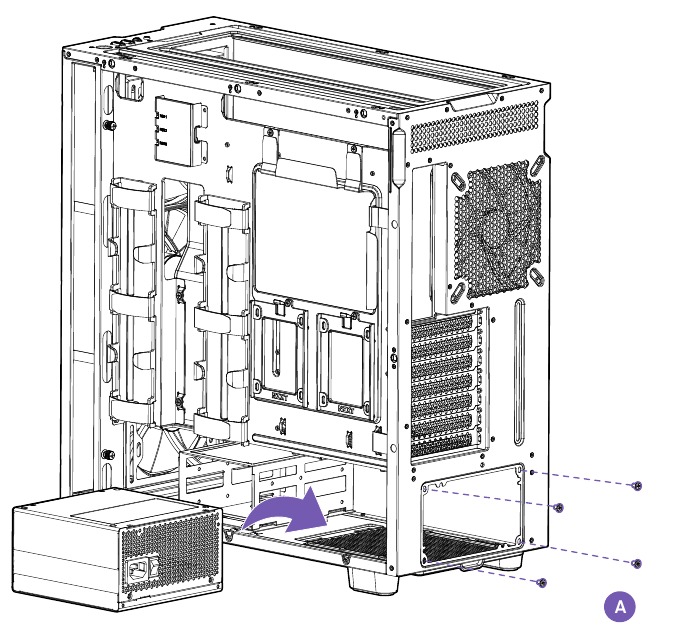

VOEDING INSTALLEREN

Installeer de PSU met de ventilator naar beneden gericht.

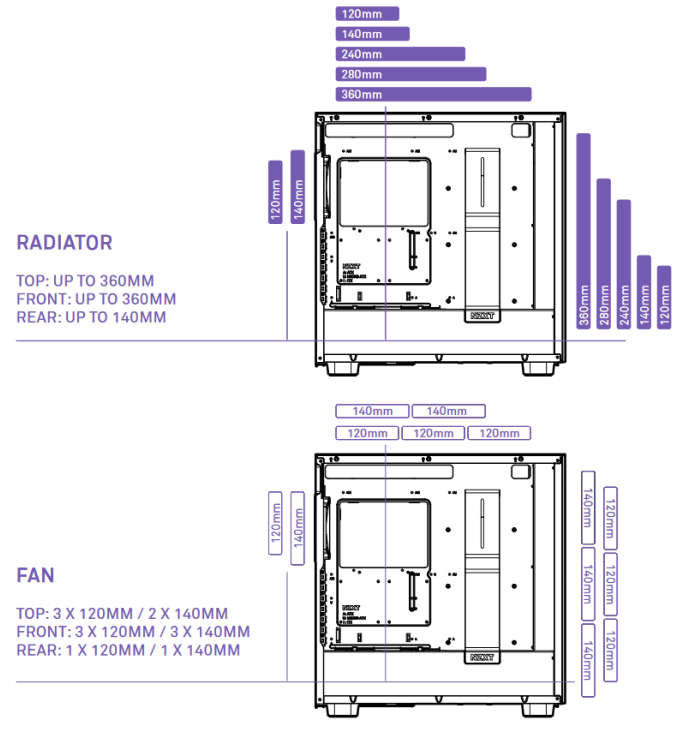

VENTILATOR- EN RADIATORONDERSTEUNING

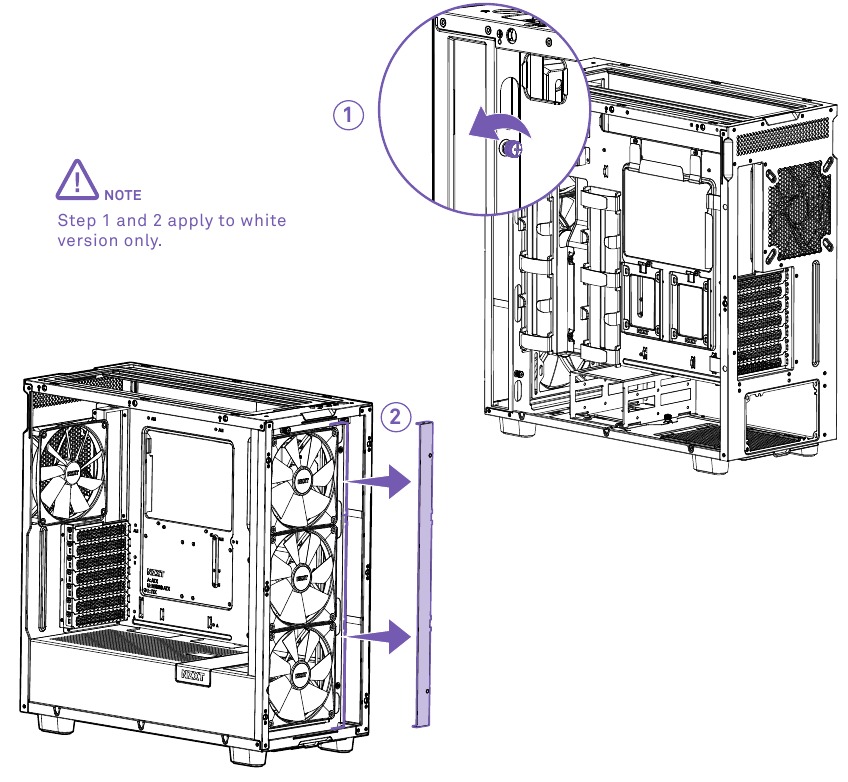

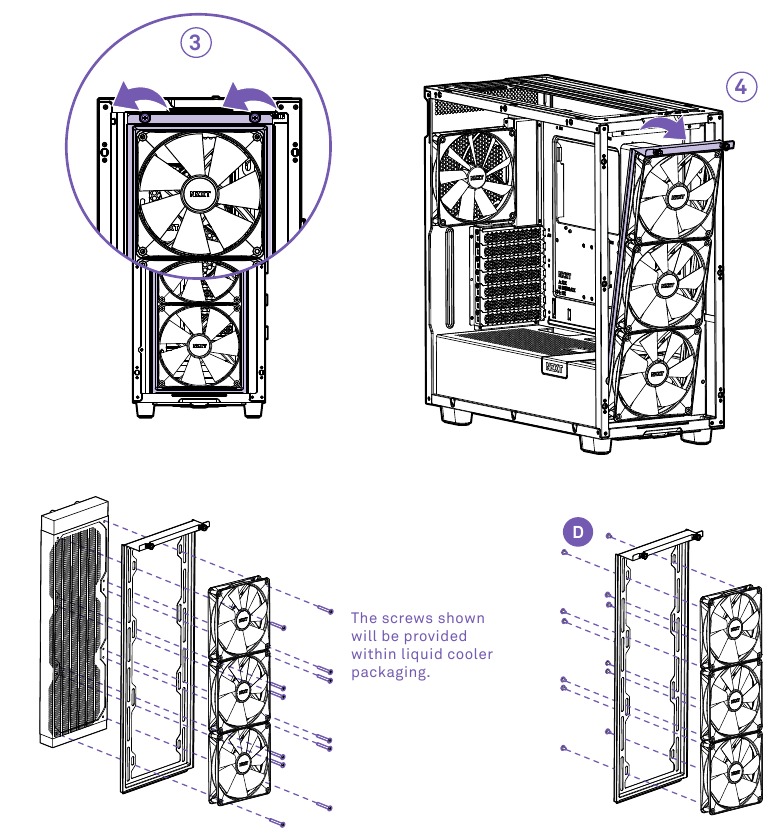

VENTILATOR- & RADIATORINSTALLATIE

NZXT CAM DOWNLOADEN

Nadat u de Kraken hebt ingesteld, zet u uw pc aan en gaat u verder met het downloaden en installeren van de NZXT CAM-software om Kraken-bediening mogelijk te maken:
nzxt.com/camapp/

ONDERSTEUNING EN SERVICE

Als u vragen of problemen hebt met het NZXT-product dat u hebt gekocht, aarzel dan niet om contact met ons op te nemen via ons ondersteuningssysteem. service@nzxt.com
support.nzxt.com
Vermeld een gedetailleerde uitleg van uw probleem en uw aankoopbewijs. Voor opmerkingen en suggesties kunt u een e-mail sturen naar ons ontwerpteam, designer@nzxt.com. Ten slotte willen we u bedanken voor uw steun bij de aankoop van dit product. Ga voor meer informatie over NZXT naar onze website.
NZXT Website: NZXT.com

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download NZXT H7 ELITE - MID-TOWER Case Handleiding
