NZXT H6-serie - MID-TOWER AIRFLOW Case Handleiding

Inhoud

1 UITGEKLAPTE WEERGAVE
2 SPELINGEN EN SPECIFICATIES
3 ACCESSOIREDOOS
4 KABELVERBINDINGEN
5 KNOPPEN EN I/O
6 KABELBEHEERSYSTEEM
7 PANEELVERWIJDERING
8 MOEDERBORDINSTALLATIE
9 HDD/SSD-SCHIJF INSTALLATIE
10 INSTALLATIE VAN DE UITBREIDINGSKAART
11 INSTALLATIE VAN DE VOEDING
12 VENTILATOR- EN RADIATORONDERSTEUNING
- 12.1 VENTILATOR
- 12.2 RADIATOR
13 VENTILATOR- & RADIATORINSTALLATIE
- 13.1 RADIATOR
- 13.2 VENTILATOR
14 NZXT WERELDWIJDE GARANTIEBELEID
15 ONDERSTEUNING EN SERVICE
16 Referenties
17 Download handleiding
18 In andere talen

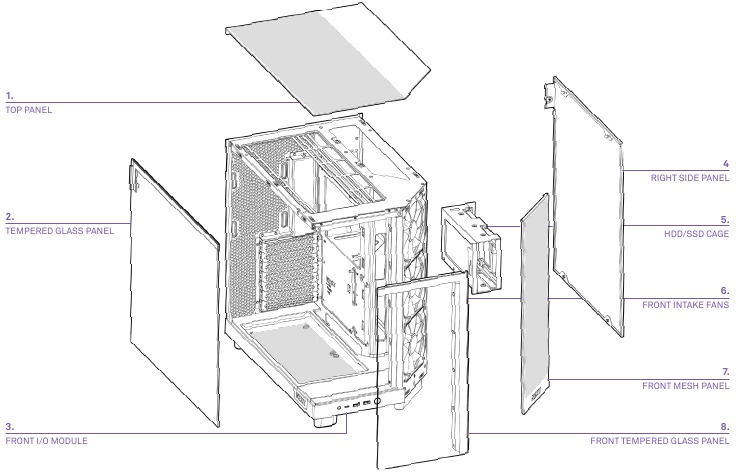

UITGEKLAPTE WEERGAVE

Bovenpaneel
Paneel van gehard glas
Front I/O-module
Rechter zijpaneel
HDD/SSD-kooi
Ventilatoren aan de voorkant
Mesh paneel aan de voorkant
Paneel van gehard glas aan de voorkant

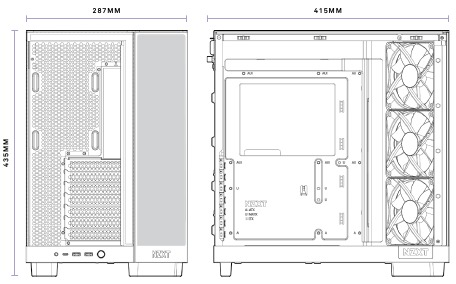

SPELINGEN EN SPECIFICATIES

Moederbord ondersteuning	ATX, Micro-ATX en Mini-ITX
2,5" SSD-ondersteuning	2
3,5" HDD-ondersteuning	1
Uitbreidingssleuven	7
Kabelbeheer	91mm
GPU-lengte speling	365mm
CPU-koeler speling	163mm
PSU-speling	200mm
Topradiator	30mm

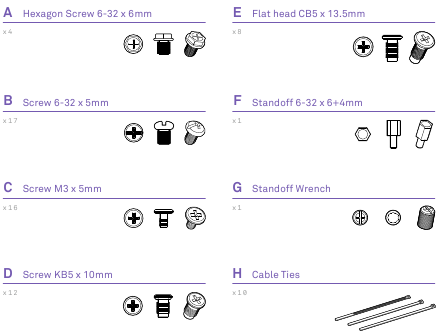

ACCESSOIREDOOS

Zeskantige schroef 6-32 X 6mm	Installatie van de voeding
Schroef 6-32 X 5mm	Installatie van het moederbord, installatie van een 3,5 harde schijf
Schroef M3 X 5mm	Installatie van een 2,5 harde schijf
Schroef KB5 X 10mm	Ventilatorinstallatie
Platte kop CB5 x 13,5 mm	Ventilatorinstallatie
Standaard 6-32 x 6+4mm	Installatie van het moederbord
Standaard sleutel	Installatie van het moederbord
Kabelbinders	Kabelbeheer

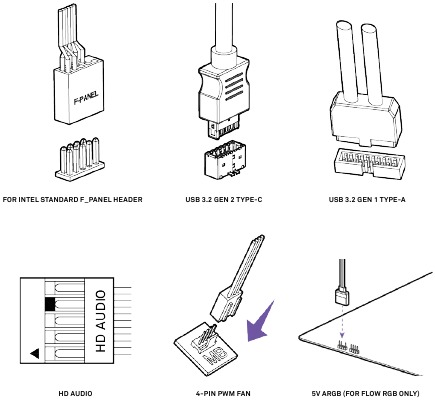

KABELVERBINDINGEN

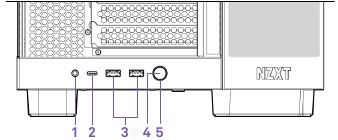

KNOPPEN EN I/O

Headsetaansluiting
USB 3.2 Gen 2 Type-C
USB 3.2 Gen 1 Type-A
Aan/uit-knop
Stroom-LED

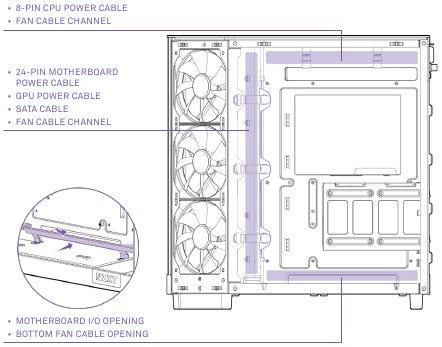

KABELBEHEERSYSTEEM

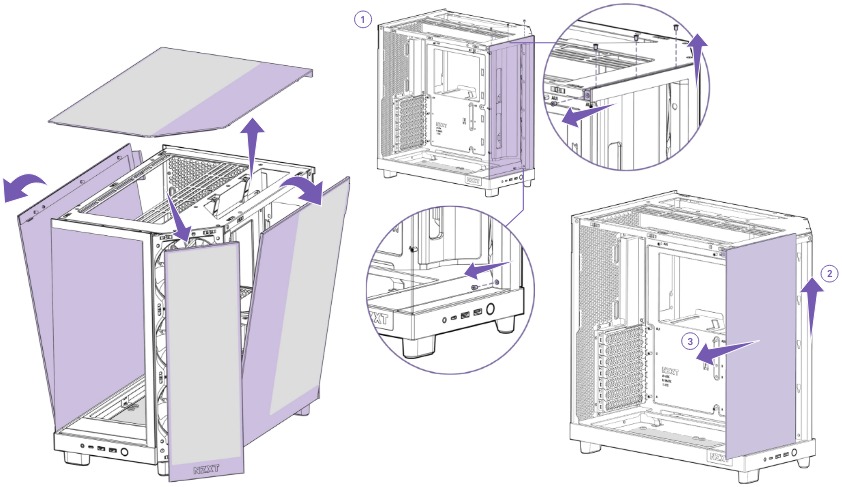

PANEELVERWIJDERING

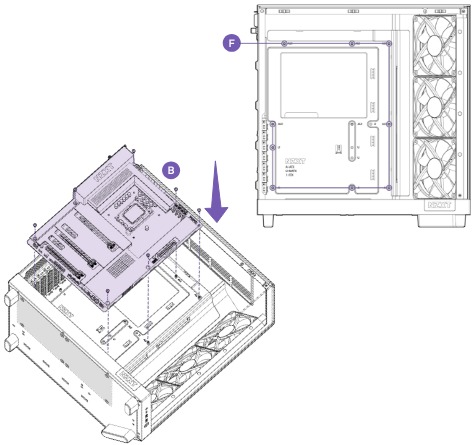

MOEDERBORDINSTALLATIE

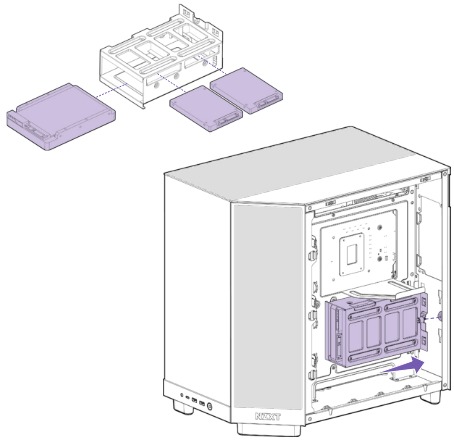

HDD/SSD-SCHIJF INSTALLATIE

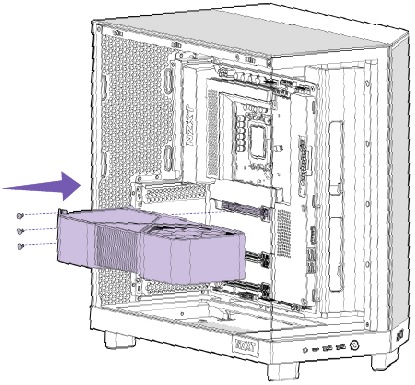

INSTALLATIE VAN DE UITBREIDINGSKAART

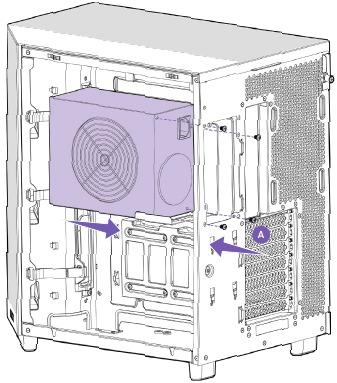

INSTALLATIE VAN DE VOEDING

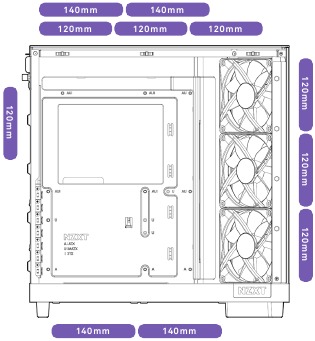

VENTILATOR- EN RADIATORONDERSTEUNING

VENTILATOR

BOVENKANT: 3x 120mm / 2 x 140mm
VOORKANT-ZIJKANT: 3 x 120mm
ACHTERKANT: 1 x 120mm
ONDERKANT: 2 x 140mm

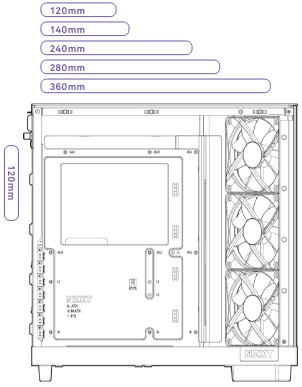

RADIATOR

BOVENKANT: Tot 360mm
ACHTERKANT: Tot 120mm

VENTILATOR- & RADIATORINSTALLATIE

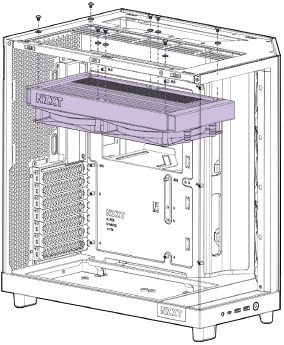

RADIATOR

BOVENKANT: Tot 360mm
ACHTERKANT: Tot 120mm
De afgebeelde schroeven worden meegeleverd in de verpakking van de vloeistofkoeler.

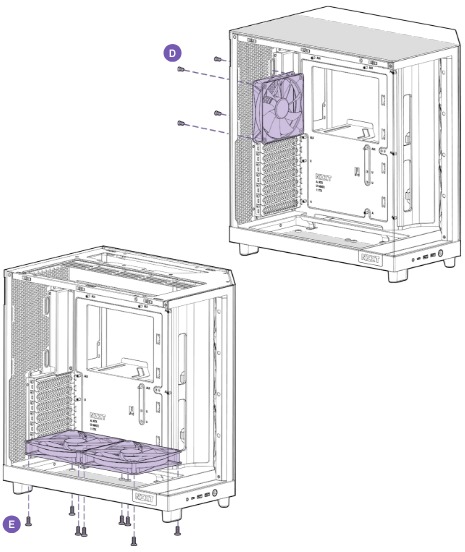

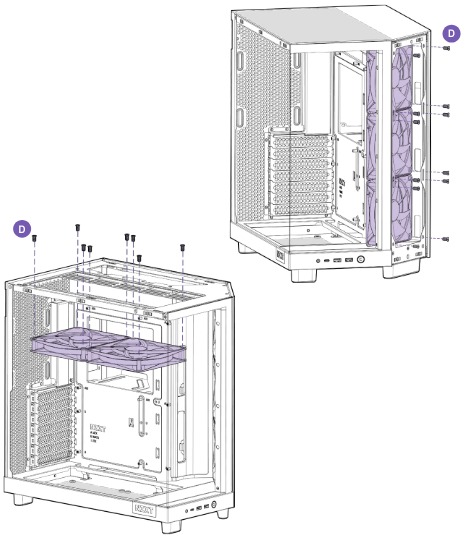

VENTILATOR

VOORKANT-ZIJKANT: 3 x 120mm
BOVENKANT: 3x 120mm / 2 x 140mm

ACHTERKANT: 1 x 120mm
ONDERKANT: 2 x 140mm

NZXT WERELDWIJDE GARANTIEBELEID

OM TECHNISCHE ONDERSTEUNING TE KRIJGEN
Als u de handleiding van uw product al hebt geraadpleegd en nog steeds hulp nodig hebt, kunt u telefonisch contact met ons opnemen via +1 (800) 228-9395, per e-mail via service@nzxt.com of de NZXT-ondersteuningssite bezoeken op nzxt.com/customer-support.

ONDERSTEUNING EN SERVICE

ONDERSTEUNING EN SERVICE
Als u vragen of problemen hebt met het NZXT-product dat u hebt gekocht, aarzel dan niet om contact met ons op te nemen via ons ondersteuningssysteem: support.nzxt.com.
Vermeld een gedetailleerde uitleg van uw probleem en uw aankoopbewijs. Voor opmerkingen en suggesties kunt u een e-mail sturen naar ons ontwerpteam: designer@nzxt.com. Tot slot willen we u bedanken voor uw steun bij de aankoop van dit product.
Voor meer informatie over NZXT kunt u ons online bezoeken. NZXT Website: nzxt.com

> Ga naar nzxt.com/warranty en support.nzxt.com voor informatie over garantie en service.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download NZXT H6-serie - MID-TOWER AIRFLOW Case Handleiding
