Einhell TE-RS 18 Li (44.620.10) - Handleiding Schuurmachine/Schuurmachine

Veiligheidsvoorschriften

De bijbehorende veiligheidsinformatie is te vinden in de bijgevoegde brochure.

Lees alle veiligheidsinformatie, instructies, illustraties en technische gegevens die op of bij dit elektrische gereedschap zijn verstrekt. Het niet naleven van de volgende instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle veiligheidsinformatie en instructies op een veilige plaats voor toekomstig gebruik.

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige bedieningsinstructies en veiligheidsvoorschriften zorgvuldig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, geef dan ook deze bedieningsinstructies en veiligheidsvoorschriften mee. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.

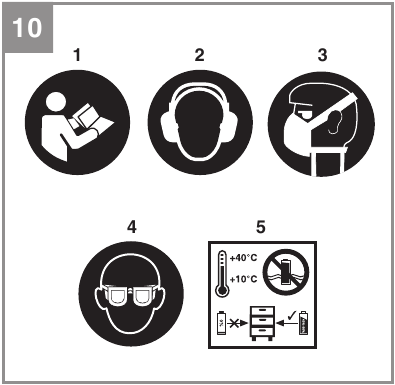

Uitleg van de gebruikte symbolen (zie Fig. 10)

1.
   Lees de bedieningsinstructies om het risico op letsel te verminderen.
2.
   Draag oorbeschermers. Het effect van lawaai kan schade aan het gehoor veroorzaken.
3.
   Draag een ademhalingsmasker. Er kan stof ontstaan dat schadelijk is voor de gezondheid bij het bewerken van hout en andere materialen. Gebruik het apparaat nooit om materialen te bewerken die asbest bevatten!
4.
   Draag een veiligheidsbril. Vonken die ontstaan tijdens het werken of splinters, spanen en stof die door het apparaat worden uitgestoten, kunnen leiden tot verlies van het gezichtsvermogen.
5. Bewaar de batterijen alleen in droge ruimtes met een omgevingstemperatuur van +10°C tot +40°C. Plaats alleen volledig opgeladen batterijen in de opslag (minstens 40% opgeladen).

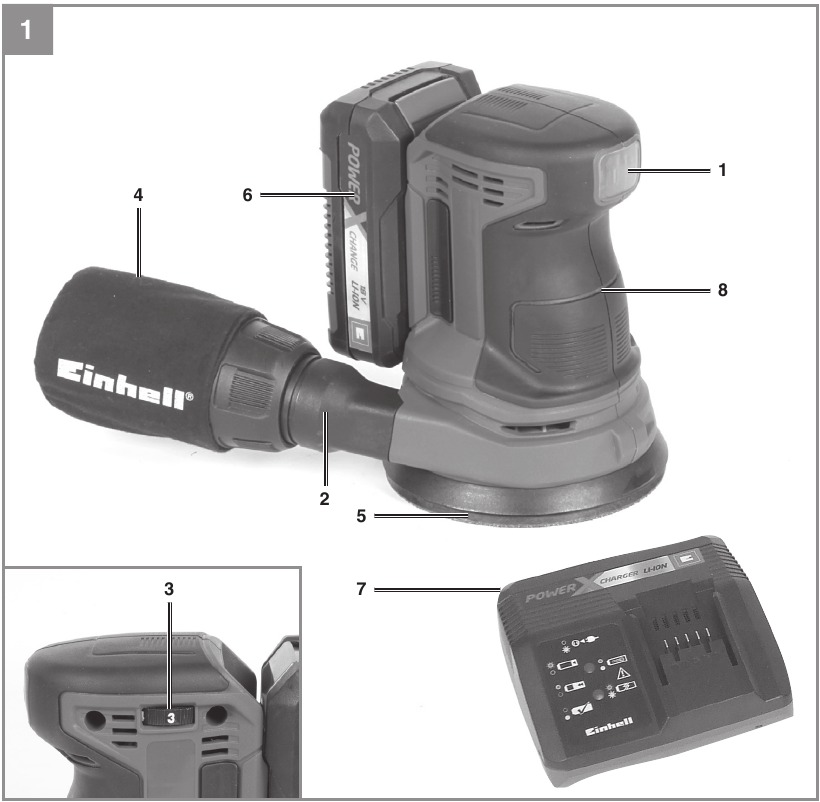

Indeling en meegeleverde artikelen

Indeling

(Afb. 1/8)

1. Aan/uit-schakelaar
2. Stofafzuigadapter
3. Snelheidsregelaar
4. Stofzak
5. Oscillerende plaat
6. Accupack (niet meegeleverd)
7. Oplader (niet meegeleverd)
8. Handvat

Meegeleverde artikelen

Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u uw aankoop hebt gedaan en op vertoon van een geldige aankoopbon. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de bedieningsinstructies.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar indien mogelijk de verpakking tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet met plastic zakken, folies of kleine onderdelen spelen. Er bestaat gevaar voor inslikken of verstikking!

• Excentrische schuurmachine/schuurmachine
• Stofzak
• Stofafzuigadapter (1x)
• Originele bedieningsinstructies
• Veiligheidsinformatie

Correct gebruik

De apparatuur is ontworpen voor het schuren/schuren van hout, ijzer, plastic en soortgelijke materialen met behulp van het juiste schuurpapier. De apparatuur is niet geschikt voor nat schuren/schuren.

De apparatuur mag alleen worden gebruikt voor het beoogde doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker / bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook die hierdoor wordt veroorzaakt.

Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, ambachtelijke of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, ambachtelijke of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

De apparatuur wordt geleverd zonder oplaadbare batterijen en zonder oplader en mag alleen worden gebruikt met de lithium-ionbatterijen van de Power X-Change-serie!

De lithium-ionbatterijen van de Power X-Change-serie mogen alleen worden opgeladen met Power X-laders.

Geluid en trillingen
Geluids- en trillingswaarden zijn gemeten in overeenstemming met EN 62841.

Draag oorbeschermers.
Het effect van lawaai kan schade aan het gehoor veroorzaken.
Totale trillingswaarden (vectorsom van drie richtingen) bepaald in overeenstemming met EN 62841.
Trillingsemissiewaarde a_h = 5,33 m/s²
K-onzekerheid = 1,5 m/s²

De vermelde trillingsemissieniveaus en de vermelde geluidsemissiewaarden zijn gemeten in overeenstemming met een reeks gestandaardiseerde criteria en kunnen worden gebruikt om het ene elektrische gereedschap met het andere te vergelijken.

De vermelde trillingsemissieniveaus en de vermelde geluidsemissiewaarden kunnen ook worden gebruikt om een eerste beoordeling van de blootstelling te maken.

De trillings- en geluidsemissieniveaus kunnen afwijken van het niveau dat is gespecificeerd tijdens het daadwerkelijke gebruik, afhankelijk van de manier waarop het elektrische gereedschap wordt gebruikt, met name het type werkstuk waarvoor het wordt gebruikt.

Beperk de geluidsemissies en trillingen tot een minimum.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw werkstijl aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.

Beperk de bedrijfstijd!
Alle fasen van de bedrijfscyclus moeten in aanmerking worden genomen (bijvoorbeeld tijden waarin het elektrische gereedschap is uitgeschakeld en tijden waarin het gereedschap is ingeschakeld maar zonder belasting werkt).

Restrisico's
Zelfs als u dit elektrische gereedschap volgens de instructies gebruikt, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen zich voordoen in verband met de constructie en indeling van de apparatuur:

1. Longschade als er geen geschikt beschermend stofmasker wordt gebruikt.
2. Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.
3. Gezondheidsschade veroorzaakt door hand-armtrillingen als de apparatuur gedurende een langere periode wordt gebruikt of niet goed wordt geleid en onderhouden.

Voordat u de apparatuur gebruikt

Verwijder altijd de accu voordat u aanpassingen aan de apparatuur aanbrengt.

Lees de volgende informatie voordat u de draadloze apparatuur in gebruik neemt:

• Laad de accu op met de oplader. Een lege accu heeft een laadperiode van ongeveer 0,5 tot 1 uur nodig.

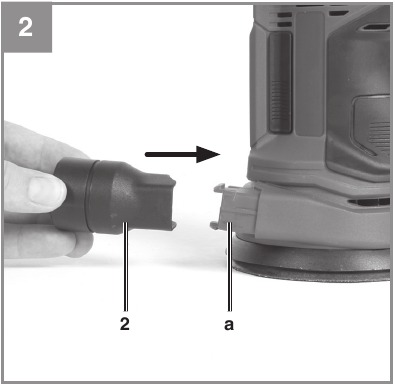

De adapter voor de stofafzuiging installeren

(Afb. 2/Onderdeel 2)
Sluit de adapter voor de stofafzuiging (2) aan op de stofzuigeraansluiting (a) zoals weergegeven in afb. 2. Sluit de adapter voor de stofafzuiging aan op een geschikt stofafzuigsysteem.

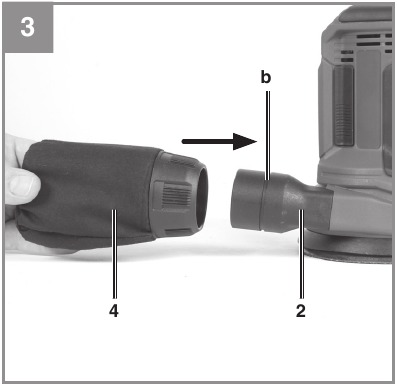

De stofzak bevestigen

(Afb. 3/Onderdeel 4)

• Plaats de stofzak (4) op de adapter voor de stofafzuiging (2) door deze voorzichtig te draaien tot aan de inkeping (b) zoals weergegeven in afb. 3.
• Het stof wordt rechtstreeks in de stofzak (4) afgezogen via het schuurpapier en de oscillerende plaat (5).
• Draai en trek tegelijkertijd aan de stofzak om deze weer te verwijderen.

Om gezondheidsredenen is het absoluut noodzakelijk dat u de stofopvangbox of een stofafzuigsysteem gebruikt.

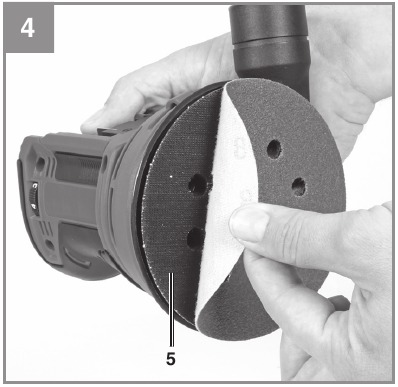

Het schuurpapier bevestigen met het klittenbandbevestigingssysteem

(Afb. 4)

• Gebruik alleen schuurpapier met de overeenkomstige afmetingen en bijpassende perforaties.
• Plaats het schuurpapier op de oscillerende plaat (5) zoals weergegeven in afb. 4. Zorg ervoor dat de perforaties in het schuurpapier samenvallen met de oscillerende plaat.
• Om het schuurpapier te verwijderen, trekt u het er eenvoudigweg af.

Bediening

De Li-accu opladen

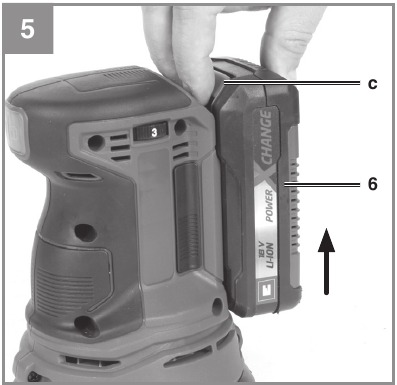

1. Verwijder de accu (6) van de handgreep en druk hiervoor de vergrendelknop (c) omlaag. (Afb. 5)

2. Controleer of uw netspanning overeenkomt met de spanning die is aangegeven op het typeplaatje van de acculader. Steek de stekker van de oplader (7) in het stopcontact. De groene led begint dan te knipperen.

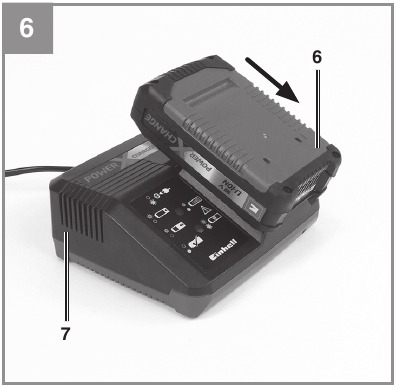

3. Schuif de accu op de acculader. (Afb. 6)


In het gedeelte "Oplaadindicator" vindt u een tabel met een uitleg van de ledindicator op de oplader.

Als de accu niet kan worden opgeladen, controleer dan het volgende:

• spanning op het stopcontact
• of er goed contact is bij de oplaadcontacten van de oplaadeenheid

Als de accu nog steeds niet kan worden opgeladen, stuur dan

• de oplader en oplaadadapter
• en de accu naar ons klantenservicecentrum.

Om ervoor te zorgen dat items correct worden verpakt en afgeleverd wanneer u ze naar ons verzendt, neemt u contact op met onze klantenservice of het verkooppunt waar de apparatuur is gekocht.

Zorg er bij het verzenden of afvoeren van batterijen en draadloze gereedschappen altijd voor dat ze afzonderlijk in plastic zakken zijn verpakt om kortsluiting en brand te voorkomen.

Om ervoor te zorgen dat de accu lang meegaat, moet u ervoor zorgen dat u deze onmiddellijk oplaadt. U moet de accu opladen wanneer u merkt dat de prestaties van het apparaat afnemen. Laat de accu nooit volledig ontladen. Dit zal een defect veroorzaken.

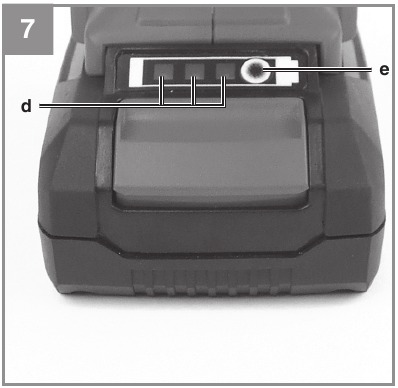

Accucapaciteitsindicator

(Afb. 7 /Onderdeel d)
Druk op de knop voor de accucapaciteitsindicator (e). De accucapaciteitsindicator (d) toont de laadstatus van de accu met behulp van 3 leds.

Alle 3 leds branden:
De accu is volledig opgeladen.

2 of 1 led(s) branden:
De accu heeft een adequate resterende lading.

1 led knippert:
De accu is leeg, laad de accu op.

Alle leds knipperen:
De accutemperatuur is te laag. Verwijder de accu van de apparatuur en bewaar deze een dag op kamertemperatuur. Als de storing zich opnieuw voordoet, betekent dit dat de oplaadbare accu volledig is ontladen en defect is. Verwijder de accu van de apparatuur. Gebruik of laad nooit een defecte accu op.

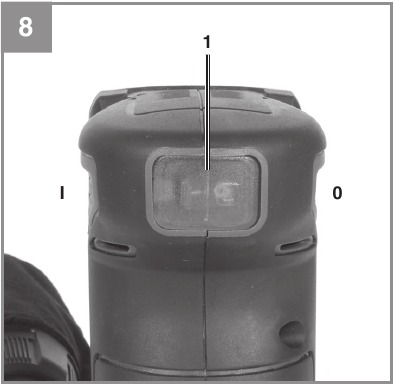

In-/uitschakelen

(Afb. 8/Onderdeel 1)

• Om de apparatuur in te schakelen, verplaatst u de schakelaar (1) van "0" naar "1".
• Om de apparatuur uit te schakelen, verplaatst u de schakelaar (1) van "1" naar "0".

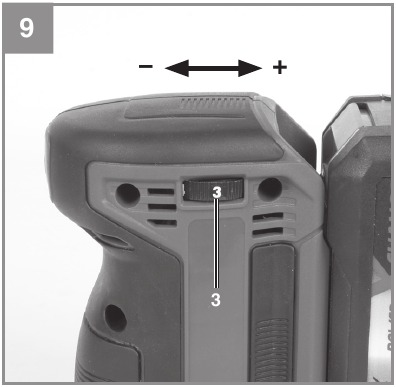

Snelheidsregelaar

(Afb. 9/Onderdeel 3)
U kunt de snelheid selecteren door aan de snelheidsregelaar (3) te draaien.

Werken met de unit

• Plaats het hele oppervlak van de schuurschijf op het materiaal.
• Schakel de machine in en beweeg deze met lichte druk over het werkstuk, waarbij u cirkelvormige of dwarse en lineaire bewegingen maakt.
• Gebruik een grove korrel voor grof schuren en een fijnere korrel voor fijnschuren. U kunt de beste korrelgrootte voor de klus vinden door schuurtests uit te voeren.

Het stof dat vrijkomt tijdens het gebruik van de apparatuur kan een gezondheidsrisico vormen:

• Draag altijd een veiligheidsbril en een stofmasker tijdens het schuren.
• Alle personen die met de apparatuur werken of de werkplek betreden, moeten een beschermend stofmasker dragen.
• Eten, drinken en roken zijn verboden op de werkplek.
• Verven die lood bevatten, mogen niet worden gebruikt!

Reiniging en onderhoud

Trek altijd de stekker uit het stopcontact voordat u met schoonmaakwerkzaamheden begint.

Reiniging

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zoveel mogelijk vrij van vuil en stof. Veeg de apparatuur schoon met een schone doek of blaas deze schoon met perslucht bij lage druk.
• We raden aan om het apparaat direct schoon te maken telkens wanneer u het hebt gebruikt.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.

Onderhoud

Er zijn geen onderdelen in de apparatuur die extra onderhoud vereisen.

Vervangende onderdelen bestellen

Vermeld de volgende gegevens bij het bestellen van vervangende onderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Vervangend onderdeelnummer van het vereiste onderdeel

Voor onze meest recente prijzen en informatie gaat u naar www.Einhell-Service.com

Opslag

Bewaar de apparatuur en accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

Oplaadindicator

Service-informatie

We hebben competente servicepartners in alle landen die op het garantiebewijs staan vermeld, waarvan de contactgegevens ook op het garantiebewijs te vinden zijn. Deze partners helpen u met alle serviceverzoeken, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.

Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook nodig zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijk inbegrepen in de leveringsomvang!

Registreer het probleem in geval van defecten of storingen op internet op www.Einhell-Service.com. Zorg ervoor dat u een nauwkeurige beschrijving van het probleem geeft en beantwoord in alle gevallen de volgende vragen:

• Werkte de apparatuur helemaal niet of was deze vanaf het begin defect?
• Heeft u iets opgemerkt (symptoom of defect) voorafgaand aan de storing?
• Welke storing heeft de apparatuur volgens u (hoofdsymptoom)? Beschrijf deze storing.

Referenties

• Einhell Service

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
