Veiligheidsvoorschriften

Lees de gebruiksaanwijzing om het risico op letsel te verminderen.


Draag oorkappen. De impact van geluid kan schade aan het gehoor veroorzaken.


Draag een ademmasker. Er kan stof ontstaan dat schadelijk is voor de gezondheid bij het werken met hout en andere materialen. Gebruik het apparaat nooit om te werken met materialen die asbest bevatten!


Draag een veiligheidsbril. Vonken die tijdens het werken ontstaan of splinters, spaanders en stof die door het apparaat worden uitgestoten, kunnen leiden tot verlies van het gezichtsvermogen.

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige gebruiksaanwijzing en veiligheidsvoorschriften aandachtig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie altijd beschikbaar is. Als u de apparatuur aan een andere persoon geeft, overhandig dan ook deze gebruiksaanwijzing en veiligheidsvoorschriften. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.

De bijbehorende veiligheidsinformatie is te vinden in het bijgevoegde boekje.

Lees alle veiligheidsvoorschriften en instructies. Fouten die worden gemaakt bij het opvolgen van de veiligheidsvoorschriften en instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel.
Bewaar alle veiligheidsvoorschriften en instructies op een veilige plaats voor toekomstig gebruik.

Indeling en meegeleverde artikelen

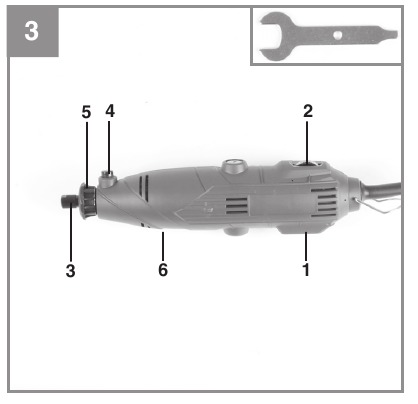

Indeling

1. Aan/uit-schakelaar
2. Snelheidsregelaar
3. Klemmoer
4. Vergrendelknop voor spantang
5. Afdekking
6. Handgreep

Meegeleverde artikelen

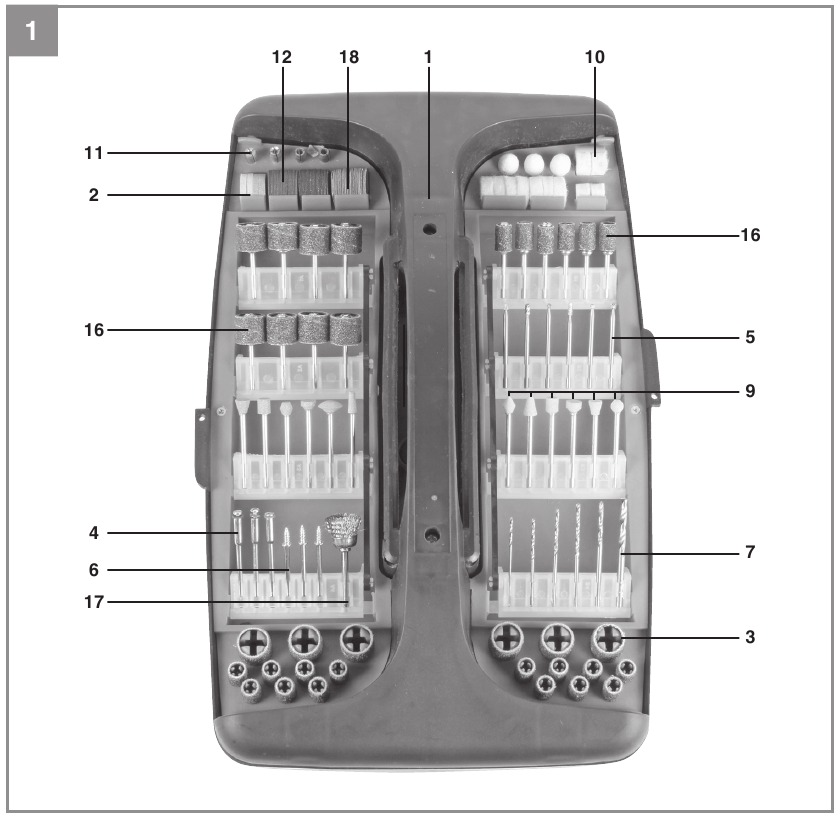

(Afb. 1-2)
Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u uw aankoop heeft gedaan, op vertoon van een geldige aankoopbon. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de gebruiksaanwijzing.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet met plastic zakken, folies of kleine onderdelen spelen. Er bestaat gevaar voor inslikken of verstikking!

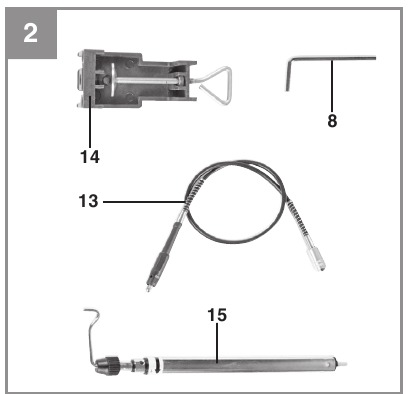

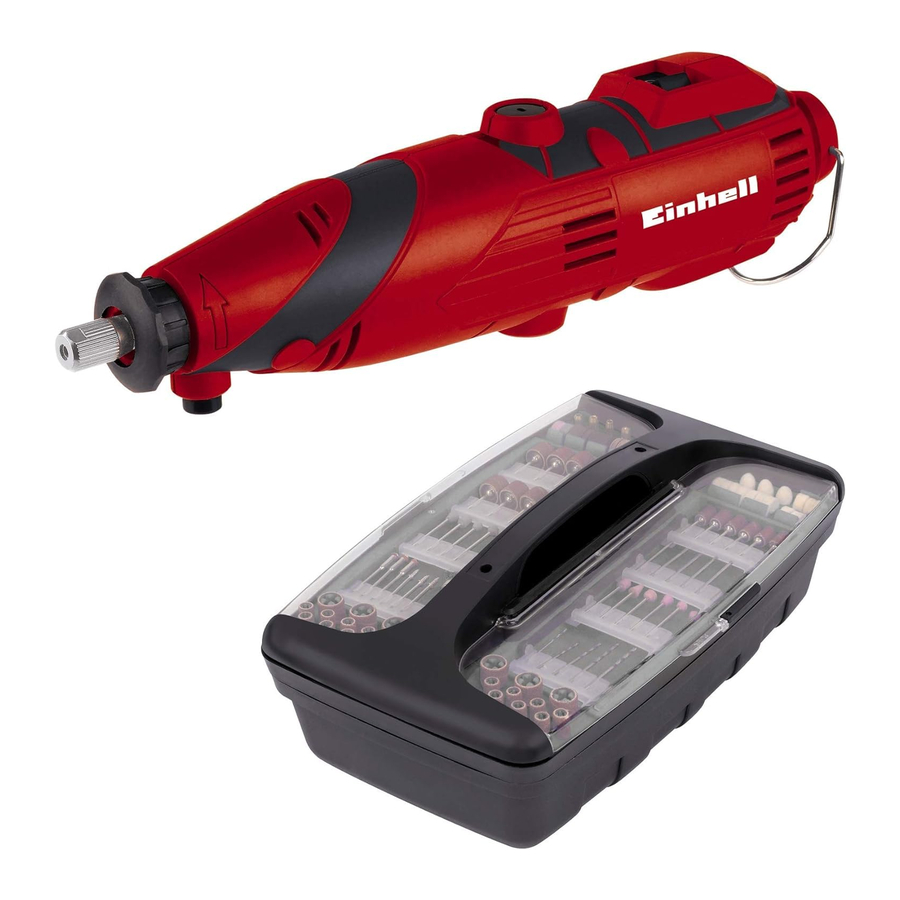

• Slijp- en graveergereedschap
• Koffer (1)
• Slijpschijven (2)
• Schuurbanden (3)
• Klemspillen (4)
• Snijders (5)
• Viltpolijsters (10) / doornen (6)
• Boren (7)
• Vergrendelpen (8)
• Slijpstiften (9)
• Hulzen (11)
• Doorslijpschijven (12)
• Flexibele as (13)
• Tafelklem (14)
• Telescopische staaf (15)
• Slijpkoppen (16)
• Potborstels (17)
• Schuurpapier (18)
• Originele gebruiksaanwijzing
• Veiligheidsinformatie

Correct gebruik

De slijp- en graveerset is ontworpen voor het uitvoeren van boor-, slijp-, ontbraam-, polijst-, graveer-, snij-, frees- en reinigingswerkzaamheden aan hout, metaal en kunststof in modelbouw-, werkplaats- en huishoudtoepassingen. Gebruik het gereedschap en de accessoires alleen voor de beschreven toepassingen.
De apparatuur mag alleen worden gebruikt voor het beoogde doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker / bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook als gevolg hiervan.
Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, ambachtelijke of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, ambachtelijke of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Bedrijfsspanning van de aandrijfeenheid: ..230 V~ 50 Hz
Vermogen: 135 W
Stationair toerental n₀: 10000-35000 min^-1
Klembereik: 0,5-3,2 mm
Hulpstukken Ø max.: 55 mm
Lengte hulpstuk max.: 22 mm
Lengte spindel max.: 40 mm
Beschermingsklasse: II /
Gewicht: 0,61 kg

Geluid en trillingen
Geluids- en trillingswaarden zijn gemeten in overeenstemming met EN 60745.
L_pA geluidsdrukniveau 68,5 dB(A)
K_pA onzekerheid 3 dB
L_WA geluidsvermogensniveau 79,5 dB(A)
K_WA onzekerheid 3 dB

Draag oorkappen.
De impact van geluid kan schade aan het gehoor veroorzaken.
Totale trillingswaarden (vectorsom van drie richtingen) bepaald in overeenstemming met EN 60745.
Trillingsemissiewaarde a_h ≤ 2,5 m/s² K onzekerheid = 1,5 m/s²
De vermelde trillingsemissieniveaus en vermelde geluidsemissiewaarden zijn gemeten in overeenstemming met een reeks gestandaardiseerde criteria en kunnen worden gebruikt om het ene elektrisch gereedschap met het andere te vergelijken.
De vermelde trillingsemissieniveaus en vermelde geluidsemissiewaarden kunnen ook worden gebruikt om een eerste inschatting van de blootstelling te maken.

De trillings- en geluidsemissieniveaus kunnen afwijken van het gespecificeerde niveau tijdens daadwerkelijk gebruik, afhankelijk van de manier waarop het elektrisch gereedschap wordt gebruikt, met name het type werkstuk waarvoor het wordt gebruikt.

Beperk de geluidsemissies en trillingen tot een minimum.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw werkstijl aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.

Restrisico's
Zelfs als u dit elektrische gereedschap volgens de instructies gebruikt, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen ontstaan in verband met de constructie en indeling van de apparatuur:

1. Longschade als er geen geschikt beschermend stofmasker wordt gebruikt.
2. Gehoorschade als er geen geschikte gehoorbescherming wordt gebruikt.
3. Gezondheidsschade veroorzaakt door hand-armtrillingen als de apparatuur gedurende een langere periode wordt gebruikt of niet goed wordt geleid en onderhouden.

Voordat u de apparatuur start

Voordat u de apparatuur op het elektriciteitsnet aansluit, moet u controleren of de gegevens op het typeplaatje overeenkomen met de netgegevens.

Trek altijd de stekker uit het stopcontact voordat u aanpassingen aan de apparatuur uitvoert.

De accessoires verwijderen

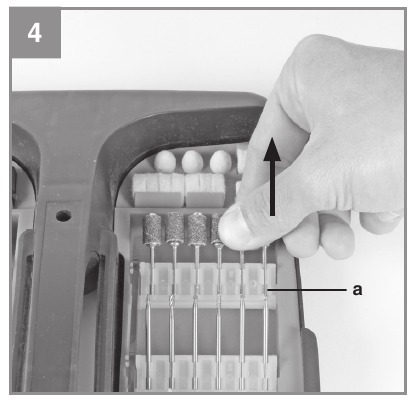

Om de accessoires te kunnen verwijderen, moet u de accessoirehouder (a) omhoog trekken.

De verschillende gereedschappen plaatsen

Schakel voordat u een gereedschap plaatst (en vóór elke gereedschapswisseling) de aandrijfeenheid uit en trek de stekker uit het stopcontact.

1. Druk op de vergrendelknop (4) en draai de spantang totdat de bout vastklikt.

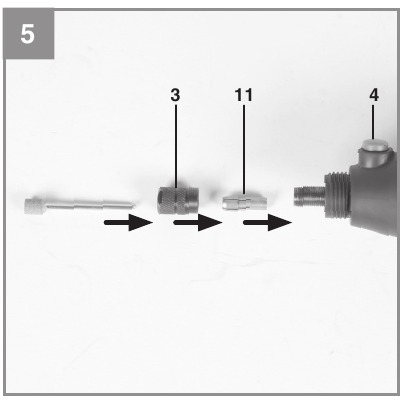

2. Verwijder de klemmoer (3), plaats de bijpassende klemhuls (11) en plaats de klemmoer terug.
3. Plaats het vereiste gereedschap in de huls en draai de spantangmoer (3) vast.
   De uitsteek mag niet groter zijn dan 20 mm!

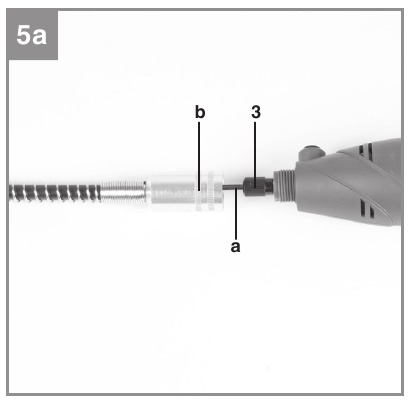

De flexibele as installeren

(Afb. 3/5a)

• Schroef de afdekking (5) van de voorkant van de apparatuur.
• Draai de spantangmoer (3) los.
• Plaats de interne as (a) van de flexibele as in de spantang (3).
• Draai de spantangmoer (3) vast.
• Draai nu de ring (b) vast op het multigereedschap.

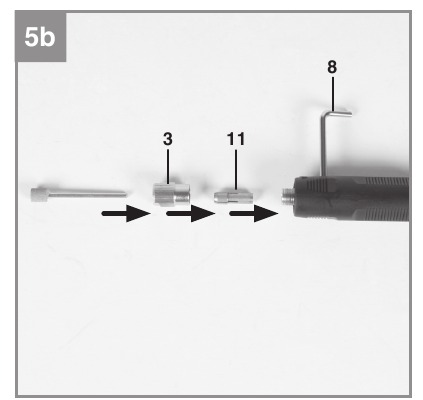

De verschillende gereedschappen in de flexibele as plaatsen (afb. 5b)

1. Druk de vergrendelpen (8) in het gat in de flexibele as (13) en draai de as totdat de pen vastklikt.
2. Verwijder de klemmoer (3), plaats de bijpassende klemhuls (11) en plaats de klemmoer terug.
3. Plaats het vereiste gereedschap zo ver mogelijk in de klemhuls en schroef de spantangmoer stevig vast.

De standaard gebruiken

• Plaats de standaard op een werkbank

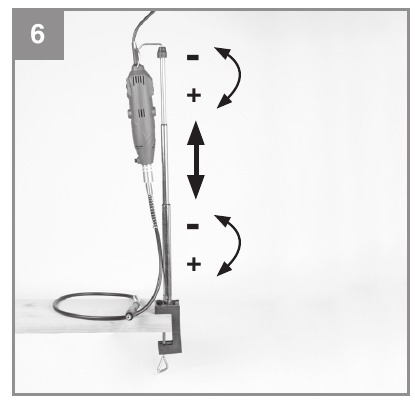

• De hoogte van de standaard is verstelbaar en kan worden aangepast zoals weergegeven in afb. 6.
• Het multigereedschap kan nu aan de standaard worden bevestigd.

Het gereedschap voor de eerste keer gebruiken

• Zorg ervoor dat de aandrijfeenheid is uitgeschakeld.
• Controleer of de netspanning die is aangegeven op het typeplaatje van de voeding overeenkomt met uw netspanning. Steek pas dan de stekker van de voeding in een stopcontact.

AAN/UIT-schakelaar

(Afb. 3)
Schakel de apparatuur in door de On/Off switch (1) (Aan/uit-schakelaar (1)) op "I" te zetten.
Schakel de apparatuur uit door de On/Off switch (1) (Aan/uit-schakelaar (1)) op "0" te zetten.

Snelheidskeuzeschakelaar

(Afb. 3)
De vereiste snelheid kan worden ingesteld met de speed control (2) (snelheidsregelaar (2)).
De juiste snelheid is afhankelijk van het gebruikte gereedschap en het type materiaal dat wordt bewerkt.

Gebruiksaanwijzing

• Met kleine freesjes/slijpstiften: Gebruik een hoge snelheid.
• Met grote freesjes/slijpstiften: Gebruik een lage snelheid.

Tips

• Oefen slechts matige druk uit op het werkstuk en laat het met een gelijkmatige snelheid worden bewerkt.
• U bent niet sneller klaar met uw werk door zware druk uit te oefenen. Integendeel, zware druk zorgt ervoor dat de aandrijfeenheid vertraagt of stopt en overbelast de motor.
• Gebruik voor uw eigen veiligheid een bankschroef of schroefklem om kleine werkstukken vast te zetten.
• Precisiewerk/graveren: Houd de aandrijfeenheid vast als een pen (met één hand).
• Grof werk: Houd de aandrijfeenheid vast als de steel van een hamer (met twee handen).

Accessoires

(Afb. 7 / Afb. 1; item 3/18)

1. Schuurpapier
2. Schuurband (klein)
3. Schuurband (groot)

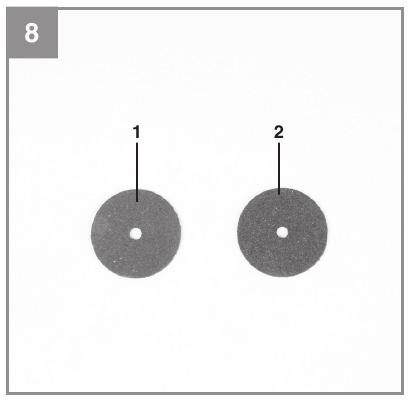

(Afb. 8 / Afb. 1; item 12)

1. Snijwiel (fijn)
2. Snijwiel (grof)

(Afb. 9 / Afb. 1; item 5)

1. Frees (cilindrisch, groot)
2. Frees (cilindrisch, klein)
3. Frees (puntig)
4. Frees (bolvormig)

(Afb. 10 / Afb. 1; item 2/10)

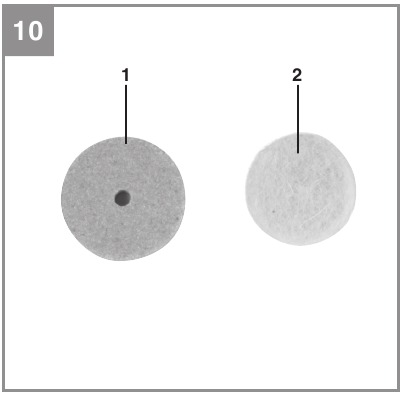

1. Slijpschijf
2. Viltpolijstschijf

(Afb. 11 / Afb. 1; item 9)

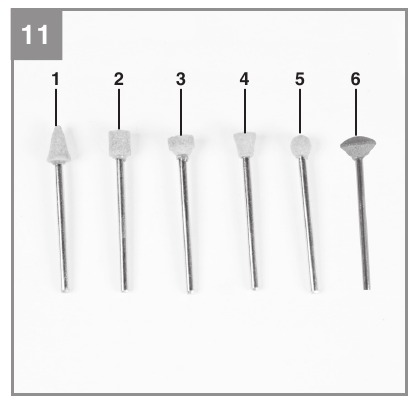

1-6 Slijpstiften

(Afb. 12 / Afb. 1; item 4/12/ 16/17)

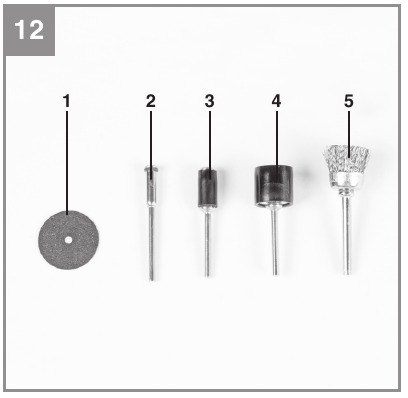

1. Diamantsnijwiel
2. Klemspindel voor diamantsnijwiel
3. Slijpkop voor schuurbanden (klein)
4. Slijpkop voor schuurbanden (groot)
5. Potborstels

(Afb. 13a/b / Afb. 1; item 5/11)

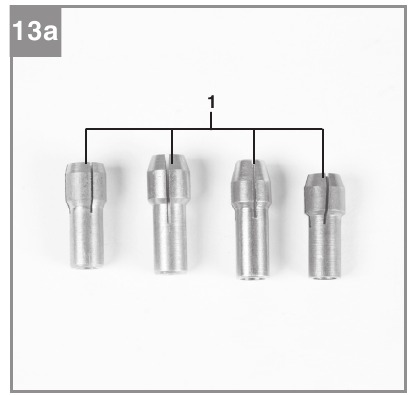

1. Klemhuls 0,6-3,2 mm
2. Frees

(Afb. 14 / Afb. 1; item 2/4/ 6/10)

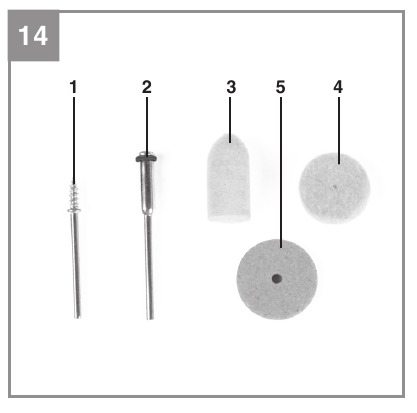

1. As voor viltschijven
2. As voor slijpschijven
3. Viltpolijstschijf
4. Viltpolijstschijf
5. Slijpschijf

(Afb. 15 / Afb. 1; item 7)

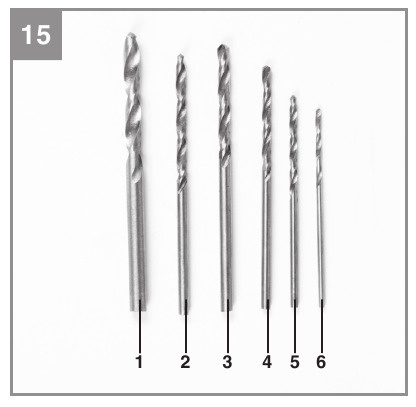

1-6 Boren (1-3 mm)

Beschrijving van de accessoires

Snijschijven:
Voor het snijden van metaal en kunststof.
Plaats het snijwiel op de klemspindel.

Slijpstiften:
In diverse slijpkopvormen.
Voor het slijpen en ontbramen van metaal en kunststof.

HSS-boren:
Voor boorwerkzaamheden aan non-ferrometalen, hout, kunststof en printplaten.

Slijpschijven:
Voor het reinigen en slijpen van messen en gereedschappen. Plaats de slijpschijf op de klemspindel.

Polijstschijven/polijststiften:
Voor het polijsten van messing, tin, koper, enz. Ook voor gebruik met polijstpasta's.

Potborstels:
Voor het reinigen van steen, metaal, aluminium, enz.

Schuurbanden:
Voor het slijpen van hout en kunststof.

Diamantsnijwiel:
Voor het snijden, scheiden, slijpen en ontbramen van materialen, zoals beton, steen, porselein, keramiek, enz.

Hulzen:
Diverse maten voor het monteren van verschillende accessoiregereedschappen.

Frezen:
Voor het snijden van kunststof, hout en zacht metaal

Spantangsleutel
Voor het monteren van accessoiregereedschappen

De stroomkabel vervangen

Als de stroomkabel van deze apparatuur beschadigd is, moet deze worden vervangen door de fabrikant, diens klantenservice of door vergelijkbaar geschoold personeel om gevaar te voorkomen.

Reinigen, onderhoud en bestellen van reserveonderdelen

Trek altijd de stekker uit het stopcontact voordat u met reinigingswerkzaamheden begint.

Reinigen

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zoveel mogelijk vrij van vuil en stof. Veeg de apparatuur af met een schone doek of blaas deze met perslucht onder lage druk schoon.
• We raden aan om het apparaat direct na gebruik schoon te maken.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.

Koolborstels
Laat bij overmatige vonkvorming de koolborstels alleen door een gekwalificeerde elektricien controleren.

De koolborstels mogen alleen door een gekwalificeerde elektricien worden vervangen.

Onderhoud

Er bevinden zich geen onderdelen in de apparatuur die aanvullend onderhoud vereisen.

Vervangende onderdelen bestellen

Vermeld de volgende gegevens bij het bestellen van vervangende onderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Vervangend onderdeelnummer van het benodigde onderdeel Ga voor onze laatste prijzen en informatie naar www.Einhell-Service.com

Opslag

Bewaar de apparatuur en accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

Service-informatie

We hebben competente servicepartners in alle landen die op het garantiecertificaat staan vermeld en waarvan de contactgegevens ook op het garantiecertificaat te vinden zijn. Deze partners helpen u met alle serviceverzoeken, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.
Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook nodig zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijkerwijs inbegrepen in de leveringsomvang!

Registreer bij defecten of fouten het probleem op internet op www.Einhell-Service.com. Zorg ervoor dat u een nauwkeurige beschrijving van het probleem geeft en beantwoord in alle gevallen de volgende vragen:
