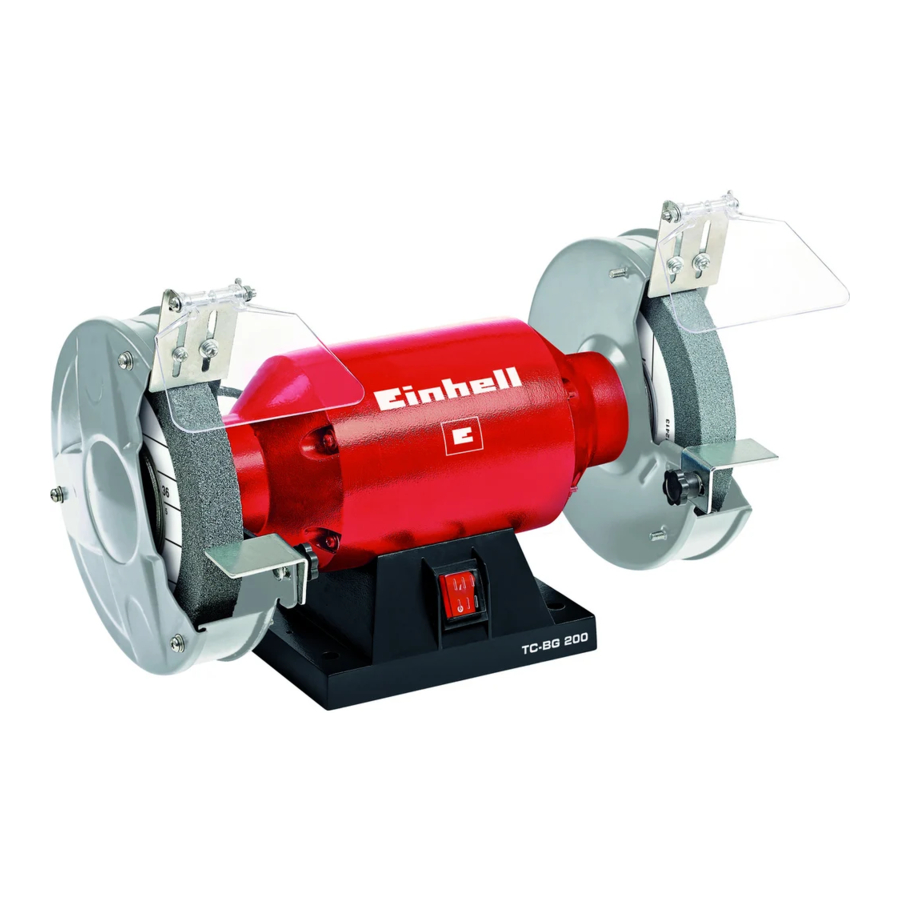

EINHELL TC-BG 200 Handleiding

Lay-out en meegeleverde onderdelen

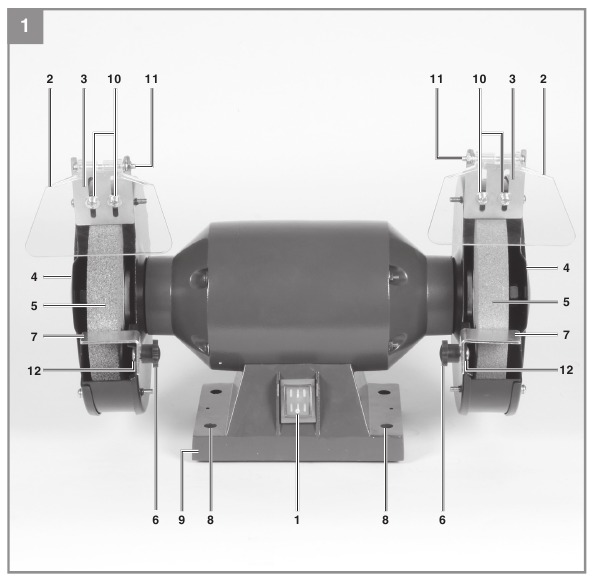

Lay-out

1. AAN/UIT-schakelaar
2. Veiligheidsruit
3. Vonkenvanger
4. Veiligheidskap
5. Slijpschijf
6. Bevestigingsschroef voor werkstukhouder
7. Werkstukhouder
8. Montagegaten
9. Voet
10. Stelschroef vonkenvanger
11. Montageschroef veiligheidsruit
12. Montageschroef werkstukhouder

Meegeleverde onderdelen

Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Indien er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het product contact op met onze klantenservice of de winkel waar u de aankoop hebt gedaan, en overleg een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de gebruiksaanwijzing.

• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle onderdelen zijn meegeleverd.
• Inspecteer het apparaat en de accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

Het apparaat en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat gevaar voor inslikken of verstikking!

• Dubbele slijpmachine/schuurmachine
• Veiligheidsglas met vonkenvanger
• Werkstukhouder
• Montageschroeven
• Originele gebruiksaanwijzing
• Veiligheidsinstructies

Correct gebruik

De handcircelzaag is ontworpen voor het zagen van rechte sneden in hout, materialen op houtbasis en kunststoffen.
Het apparaat mag alleen worden gebruikt voor het beoogde doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/bediener, en niet de fabrikant, is aansprakelijk voor schade of letsel van welke aard dan ook als gevolg hiervan.
Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, ambachtelijke of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, ambachtelijke of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Nominale spanning: 230 V ~ 50 Hz
Vermogensopname: 400 W S2 30 min
Stationair toerental n₀: 2950 min^-1
Diameter slijpschijf: 200 mm
Dikte slijpschijf: 25 mm
Diameter slijpschijfgat: 32 mm
Max. omtreksnelheid: 30,89 m/s
Gewicht: 12,2 kg

Belastingsfactor:
Een belastingsfactor van S2 30 min (intermitterende periodieke belasting) betekent dat u de motor continu kunt laten werken op het nominale vermogensniveau (400 W), maar niet langer dan de tijd die is vermeld op het specificatielabel (30 minuten AAN-periode). Als u deze tijdslimiet niet in acht neemt, raakt de motor oververhit. Tijdens de UIT-periode koelt de motor weer af tot zijn starttemperatuur.

Geluid en trillingen
Geluids- en trillingswaarden zijn gemeten conform EN 61029.
L_pA geluidsdrukniveau........................ 79 dB(A)
K_pA onzekerheid.............................................3 dB
L_WA geluidsvermogensniveau.......................... 92 dB(A)
K_WA onzekerheid.............................................3 dB

Draag oorbeschermers.
De impact van lawaai kan gehoorbeschadiging veroorzaken.
Totale trillingswaarden (vectorsom van drie richtingen) bepaald conform EN 61029.
Trillingsemissiewaarde a_h ≤ 2,5 m/s² K onzekerheid = 1,5 m/s²
De gespecificeerde trillingswaarde is vastgesteld conform een gestandaardiseerde testmethode. Deze kan veranderen afhankelijk van hoe het elektrische apparaat wordt gebruikt en kan in uitzonderlijke omstandigheden de gespecificeerde waarde overschrijden.
De gespecificeerde trillingswaarde kan worden gebruikt om de apparatuur te vergelijken met andere elektrische gereedschappen.
De gespecificeerde trillingswaarde kan worden gebruikt voor een eerste beoordeling van een schadelijk effect.

Beperk geluidsemissies en trillingen tot een minimum.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw manier van werken aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.

Restrisico's
Zelfs als u dit elektrische gereedschap gebruikt in overeenstemming met de instructies, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen zich voordoen in verband met de constructie en lay-out van de apparatuur:

1. Longschade als er geen geschikt beschermend stofmasker wordt gebruikt.
2. Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.
3. Gezondheidsschade veroorzaakt door hand-armtrillingen als de apparatuur gedurende een langere periode wordt gebruikt of niet correct wordt geleid en onderhouden.

Voordat u de apparatuur start

Voordat u de apparatuur op het elektriciteitsnet aansluit, moet u ervoor zorgen dat de gegevens op het typeplaatje overeenkomen met de gegevens van het elektriciteitsnet.

Trek altijd de stekker uit het stopcontact voordat u aanpassingen aan de apparatuur uitvoert.
Trek de stekker uit het stopcontact voordat u onderhouds- of montagewerkzaamheden aan de apparatuur uitvoert.

• De machine moet zo worden opgesteld dat deze stevig staat, d.w.z. deze moet stevig aan een werkbank of iets dergelijks worden vastgeschroefd.
• Alle afdekkingen en veiligheidsvoorzieningen moeten correct zijn gemonteerd voordat de machine wordt ingeschakeld.
• De slijpschijf moet vrij kunnen draaien.
• Controleer of de spanning op het typeplaatje overeenkomt met uw voedingsspanning voordat u de machine op de voeding aansluit.

De vonkenvanger/het veiligheidsvenster monteren

• Monteer de vonkenvanger (3) op de dubbele slijpmachine met behulp van de stelschroef (10) (afb. 3).

• Monteer het veiligheidsvenster (2) op de vonkenvanger (3) met behulp van de stelschroef (11) (afb. 4).


De vonkenvanger afstellen

(Afb. 5/item 3)

• Stel de vonkenvanger (3) af met behulp van de stelschroef (10) zodat de afstand tussen de droge slijpschijf (5) en de vonkenvanger (3) zo klein mogelijk is en zeker niet groter dan 2 mm.
• Stel de vonkenvanger (3) periodiek af om slijtage aan de schijf te compenseren.

De werkstuksteunen monteren

(Afb. 6)
Schroef de werkstuksteunen (7) op de dubbele slijpmachine met behulp van de sterschroef (6) en de montageschroeven (12).

De werkstuksteunen afstellen

(Afb. 7/item 7)

• Stel de werkstuksteunen (7) af met behulp van de bevestigingsschroeven (6) zodat de afstand tussen de droge slijpschijf (5) en de werkstuksteun (7) zo klein mogelijk is en zeker niet groter dan 2 mm.
• Stel de werkstuksteunen (7) periodiek af om slijtage aan de droge slijpschijf te compenseren.

De slijpschijf vervangen

(Afb. 8-9)
Verwijder de 3 schroeven (A) die het zijkantgedeelte van de veiligheidskap (B) vasthouden en verwijder de veiligheidskap. Draai de moer (D) los
(
De linker slijpschijf is bevestigd met een linkse draad en de rechter slijpschijf met een rechtse draad), door de moer van de slijpschijfhouder aan de andere kant vast te houden. Verwijder de flens (C) en vervang de slijpschijf (5). De slijpschijf wordt met behulp van een doek gemonteerd. Monteer de flens (C) op de as en schroef de moer (D) handvast aan. Om de moer (D) vast te draaien, houdt u de slijpschijf (5) vast met een doek en draait u de moer (D) vast. De beschermkap (4) moet vervolgens weer worden gemonteerd met behulp van de 3 schroeven (A).

Bediening

AAN/UIT-schakelaar (1)

Om de apparatuur in te schakelen, zet u de On/Off (Aan/Uit) schakelaar (1) in stand 1.
Zet de AAN/UIT-schakelaar (1) in stand 0 om de apparatuur uit te schakelen.
Wacht na het inschakelen van de apparatuur tot de apparatuur de maximale rotatiesnelheid heeft bereikt voordat u met de schuur-/slijpwerkzaamheden begint.

Slijpen

• We raden aan om de fijnkorrelige slijpschijf te gebruiken voor fijne schuur-/slijpwerkzaamheden en de grofkorrelige slijpschijf voor grove schuur-/slijpwerkzaamheden.
• Plaats het werkstuk op de werkstuksteun (7) en geleid het werkstuk langzaam in de gewenste hoek naar de slijpschijf (5) tot het punt waar het werkstuk en de slijpschijf contact maken.
• Beweeg het werkstuk enigszins heen en weer om een optimaal slijpresultaat te produceren. Op deze manier slijt de slijpschijf (5) gelijkmatig.
  Laat het werkstuk af en toe afkoelen.

Als de slijpschijf tijdens bedrijf vast komt te zitten, verwijder dan het werkstuk en wacht tot het gereedschap weer de maximale snelheid heeft bereikt.

De voedingskabel vervangen

Als de voedingskabel van deze apparatuur beschadigd is, moet deze worden vervangen door de fabrikant, diens klantenservice of vergelijkbaar geschoold personeel om gevaar te voorkomen.

Reiniging, onderhoud en bestellen van reserveonderdelen

Trek altijd de stekker uit het stopcontact voordat u met reinigingswerkzaamheden begint.

Reiniging

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zoveel mogelijk vrij van vuil en stof. Veeg de apparatuur af met een schone doek of blaas deze met perslucht onder lage druk schoon.
• We raden u aan het apparaat direct na elk gebruik te reinigen.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap vergroot het risico op een elektrische schok.

Onderhoud

Er bevinden zich geen onderdelen in de apparatuur die extra onderhoud vereisen.

Vervangingsonderdelen bestellen

Vermeld de volgende gegevens bij het bestellen van vervangingsonderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Vervangingsonderdeelnummer van het benodigde onderdeel Ga voor onze meest recente prijzen en informatie naar www.isc-gmbh.info

Opslag

Bewaar de apparatuur en accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30 °C. Bewaar het elektrische gereedschap in de originele verpakking.

Service-informatie

We hebben bekwame servicepartners in alle landen die op het garantiecertificaat worden genoemd, waarvan de contactgegevens ook op het garantiecertificaat te vinden zijn. Deze partners helpen u met alle serviceverzoeken, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.
Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook vereist zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijkerwijs inbegrepen in de leveringsomvang!

Registreer het probleem bij defecten of fouten op internet op www.isc-gmbh.info. Zorg ervoor dat u een nauwkeurige beschrijving van het probleem geeft en beantwoord in alle gevallen de volgende vragen:

• Heeft de apparatuur helemaal gewerkt of was deze vanaf het begin defect?
• Heeft u voorafgaand aan het defect iets opgemerkt (symptoom of defect)?
• Welke storing heeft de apparatuur volgens u (hoofdsymptoom)?
  Beschrijf deze storing.

Veiligheidsvoorschriften

Lees de gebruiksaanwijzing om het risico op schade te verminderen


Draag een gehoorbeschermer. De impact van lawaai kan gehoorschade veroorzaken.


Draag een ademhalingsmasker. Stof die schadelijk is voor de gezondheid kan worden gegenereerd bij het werken met hout en andere materialen. Gebruik het apparaat nooit om te werken aan materialen die asbest bevatten!


Draag een veiligheidsbril. Vonken die tijdens het werken worden gegenereerd of splinters, spaanders en stof die door het apparaat worden uitgestoten, kunnen leiden tot verlies van het gezichtsvermogen.

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige gebruiksaanwijzing en veiligheidsvoorschriften zorgvuldig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, overhandig dan ook deze gebruiksaanwijzing en veiligheidsvoorschriften. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan ​​als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.
De bijbehorende veiligheidsinformatie is te vinden in het bijgevoegde boekje.

Lees alle veiligheidsvoorschriften en instructies. Eventuele fouten bij het opvolgen van de veiligheidsvoorschriften en instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel.
Bewaar alle veiligheidsvoorschriften en instructies op een veilige plaats voor toekomstig gebruik.
