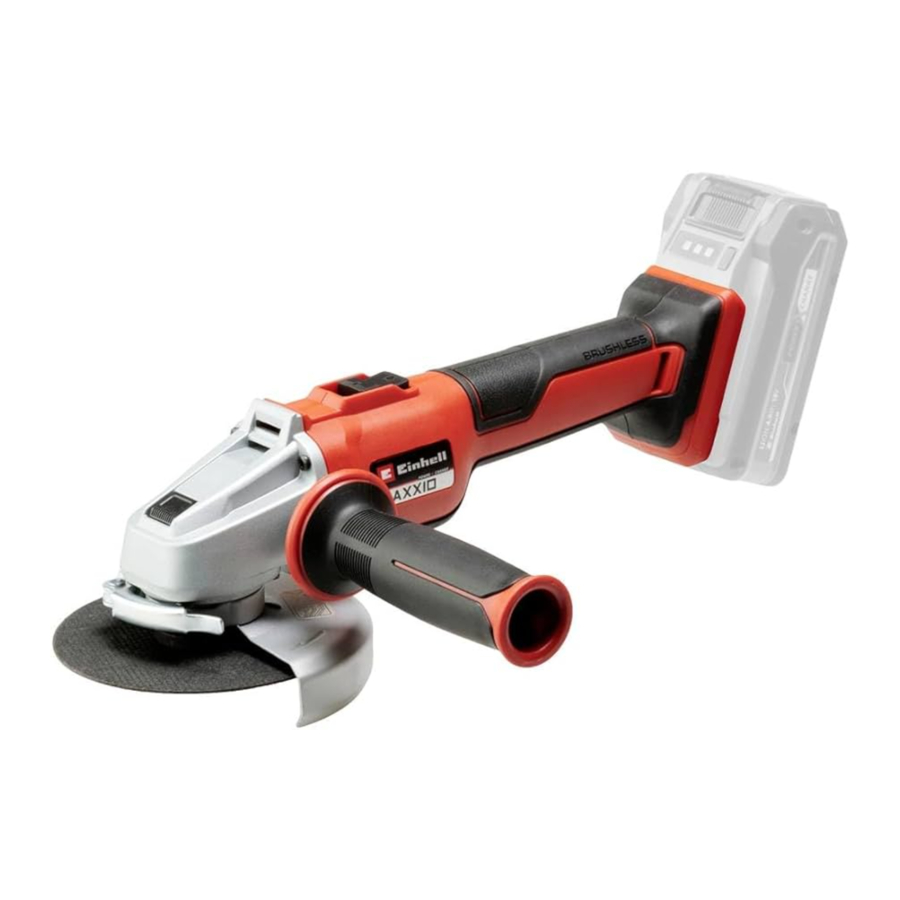

EINHELL AXXIO 18/125 Q Handleiding

Inleiding

Bij het gebruik van het apparaat moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige bedieningsinstructies en veiligheidsvoorschriften aandachtig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u het apparaat aan een andere persoon geeft, geef dan ook deze bedieningsinstructies en veiligheidsvoorschriften mee. Wij aanvaarden geen enkele aansprakelijkheid voor schade of ongevallen die ontstaan door het niet opvolgen van deze instructies en de veiligheidsinstructies.

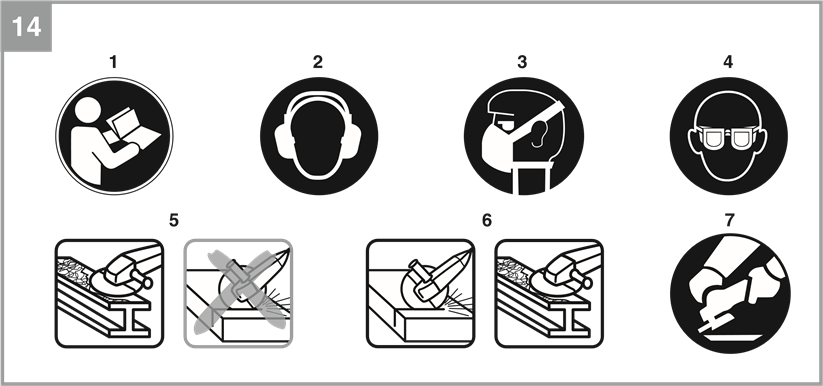

Verklaring van de gebruikte symbolen (zie Fig. 14)

1.
   Lees de bedieningsinstructies om het risico op letsel te verminderen.
2.
   Draag oorbeschermers. De impact van lawaai kan gehoorbeschadiging veroorzaken.
3.
   Draag een ademhalingsmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Gebruik het apparaat nooit om materialen te bewerken die asbest bevatten!
4.
   Draag een veiligheidsbril. Vonken die tijdens het werken ontstaan of splinters, spaanders en stof die door het apparaat worden uitgestoten, kunnen leiden tot verlies van het gezichtsvermogen.
5. Deze veiligheidskap is ontworpen voor schuren/slijpen.
6. Deze veiligheidskap is ontworpen voor snijden en slijpen/schuren.
7. Altijd met twee handen bedienen.

Veiligheidsvoorschriften

De bijbehorende veiligheidsinformatie is te vinden in het bijgevoegde boekje.

Lees alle veiligheidsvoorschriften en instructies. Fouten die worden gemaakt bij het opvolgen van de veiligheidsvoorschriften en instructies kunnen leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsvoorschriften en instructies op een veilige plaats voor toekomstig gebruik.

Indeling en meegeleverde artikelen

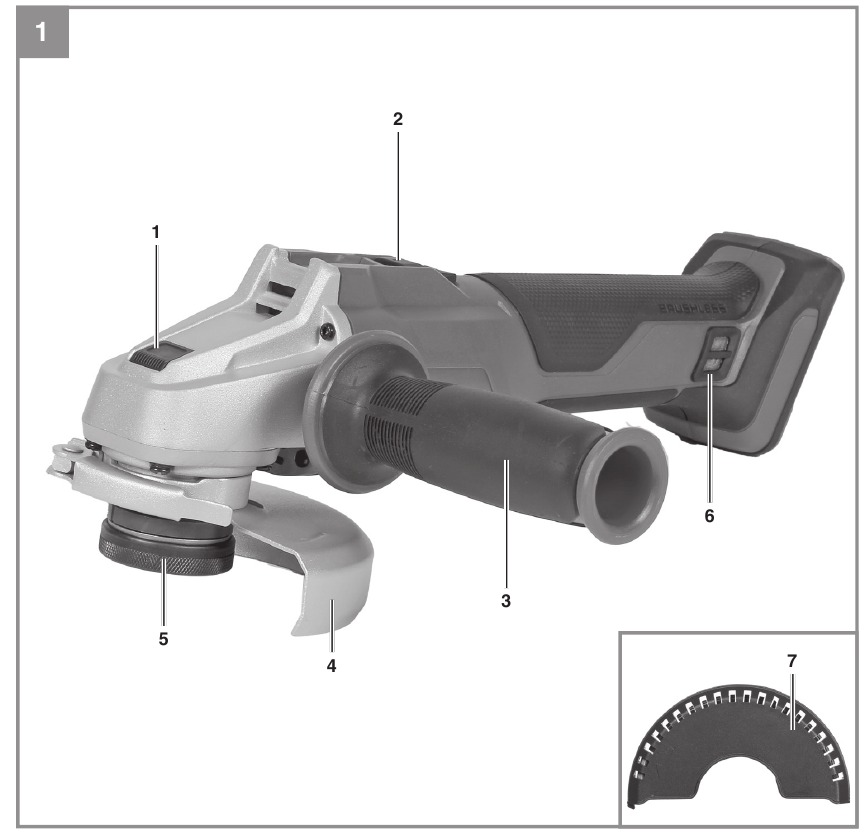

Indeling
(Fig. 1)

1. Spindelvergrendeling
2. AAN/UIT-schakelaar
3. Extra handgreep
4. Beschermkap
5. Snelspanmoer
6. Afneembare stofkap
7. Zaagbladbeschermer

Meegeleverde artikelen
Controleer of het artikel compleet is zoals gespecificeerd in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het product contact op met ons servicecenter of het verkooppunt waar u het product hebt gekocht, onder overlegging van een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de bedieningsinstructies.

• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer het apparaat en de accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

Het apparaat en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat gevaar voor inslikken of verstikking!

• Haakse slijper
• Extra handgreep
• Snelspanmoer
• Originele bedieningsinstructies
• Veiligheidsinstructies

Correct gebruik

De haakse slijper is ontworpen voor het slijpen van metaal en steen bij gebruik van de juiste slijpschijf en beschermkap.

Voor het snijden van metaal en steen mag de slijper/schuurmachine alleen worden gebruikt als de beschermkap (verkrijgbaar als accessoire) is gemonteerd.

Het apparaat mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker / bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook die hieruit voortvloeien.

Technische gegevens

Motorvoeding: 18 V DC

Nominaal toerental: 8500 min^-1

Max. wieldiameter: 125 mm

Slijpschijven: 125 x 22 mm

Zaagblad: 125 x 22 mm

Montagespindeldraad: M14

Gewicht: 1,6 kg

Geluid en trillingen
Geluids- en trillingswaarden zijn gemeten in overeenstemming met EN 62841.

L_pA geluidsdrukniveau 86 dB(A)

K_pA onzekerheid 3 dB

L_WA geluidsvermogensniveau 94 dB(A)

K_WA onzekerheid 3 dB

Draag oorbeschermers.
De impact van lawaai kan gehoorbeschadiging veroorzaken.

Totale trillingswaarden (vectorsom van drie richtingen) bepaald in overeenstemming met EN 62841.

Handgreep
Trillingsemissiewaarde a_hAG = 9,5 m/s²
K onzekerheid = 1,5 m/s²

Extra handgreep
Trillingsemissiewaarde a_hAG = 7,5 m/s²
K onzekerheid = 1,5 m/s²

De vermelde trillingsemissieniveaus en vermelde geluidsemissiewaarden zijn gemeten in overeenstemming met een reeks gestandaardiseerde criteria en kunnen worden gebruikt om het ene elektrische gereedschap met het andere te vergelijken.

De vermelde trillingsemissieniveaus en vermelde geluidsemissiewaarden kunnen ook worden gebruikt om een eerste inschatting van de blootstelling te maken.

De trillings- en geluidsemissieniveaus kunnen afwijken van het gespecificeerde niveau tijdens daadwerkelijk gebruik, afhankelijk van de manier waarop het elektrische gereedschap wordt gebruikt, met name het type werkstuk waarvoor het wordt gebruikt.

Houd de geluidsemissies en trillingen tot een minimum beperkt.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw manier van werken aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat onderhouden wanneer dat nodig is.
• Schakel het apparaat uit wanneer het niet in gebruik is.

Restrisico's
Zelfs als u dit elektrische gereedschap volgens de instructies gebruikt, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen ontstaan in verband met de constructie en indeling van het apparaat:

1. Longschade als er geen geschikt beschermend stofmasker wordt gebruikt.
2. Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.
3. Gezondheidsschade veroorzaakt door trillingen in de hand-arm als het apparaat gedurende een langere periode wordt gebruikt of niet goed wordt geleid en onderhouden.

Voordat u het apparaat start

Verwijder altijd de accu voordat u aanpassingen aan het apparaat aanbrengt.

De extra handgreep plaatsen

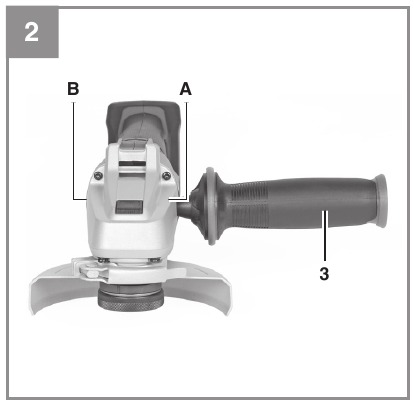

(Fig. 2)

• De haakse slijper mag niet worden gebruikt zonder de extra handgreep (3).
• De extra handgreep kan in twee posities worden vastgezet (A, B).

De beschermkap vervangen en afstellen

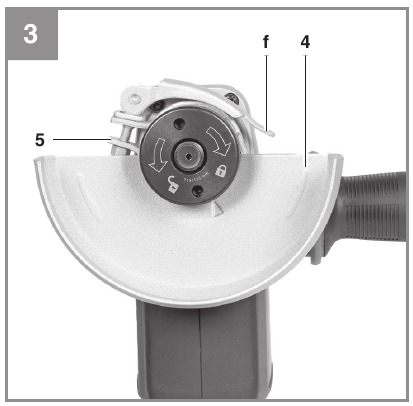

(Fig. 3)

Vervangen:

• Verwijder de snelspanmoer (5) en de klemflens eronder.
• Open de klemhendel (f) op de beschermkap (4).
• Draai de beschermkap (4) 180° met de klok mee, zodat de beschermkap naar boven wijst.
• Verwijder de beschermkap (4).

Ga in omgekeerde volgorde te werk om te monteren.

Aanpassen:

• Pas de beschermkap (4) zo aan dat uw handen worden beschermd en het materiaal dat wordt geslepen van uw lichaam wordt weggeleid.
• De positie van de beschermkap (4) kan worden aangepast aan specifieke werkomstandigheden. Maak de klemhendel (f) los en draai de afdekking (4) in de gewenste positie.
• Zorg ervoor dat de beschermkap (4) de tandwielkast correct bedekt.
• Zet de klemhendel (f) weer vast.
• Zorg ervoor dat de beschermkap (4) goed vastzit.

Zorg ervoor dat de beschermkap perfect vastzit.

Gebruik de haakse slijper nooit zonder de beschermkap.

De zaagbladbeschermer plaatsen/verwijderen

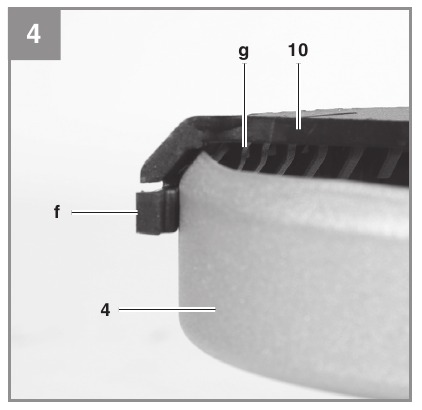

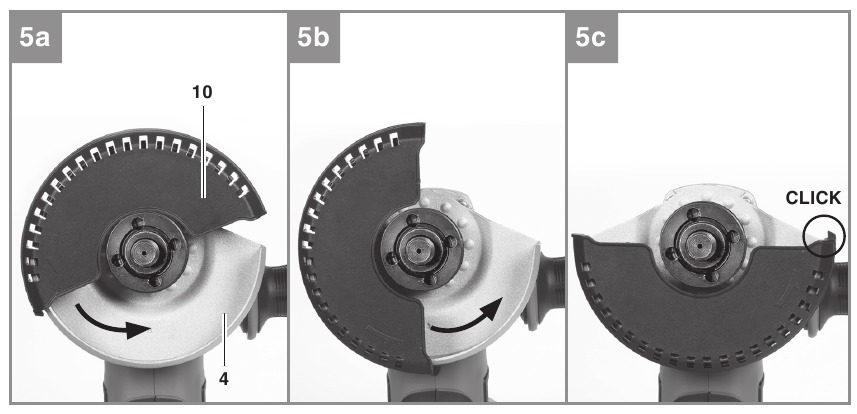

(Fig. 4-6/Item 7)

• De haakse slijper is uitgerust met een afneembare zaagbladbeschermer (7).
• De beschermkap (4) hoeft niet te worden vervangen om de zaagbladbeschermer te kunnen plaatsen.

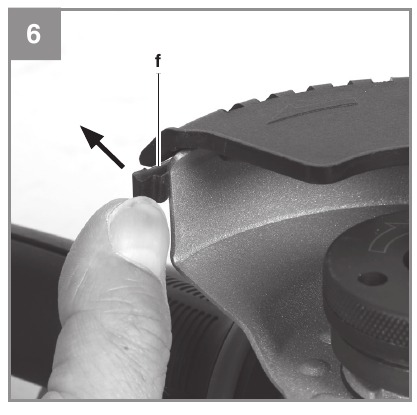

• Begin vanaf het einde met de nok (Fig. 4/ Item f) en duw de afneembare zaagbladbeschermer (7) op de beschermkap.
• Zorg er daarbij voor dat de beschermkap (4) tussen de geleideribben (g) van de afneembare zaagbladbeschermer ligt (Fig. 4).
• Duw vervolgens de afneembare zaagbladbeschermer tegen de klok in op de beschermkap totdat u hoort dat deze op zijn plaats klikt (Fig. 5a-5c).
• Om de afneembare zaagbladbeschermer (7) weer te verwijderen, drukt u de nok (f) iets weg van de beschermkap (4) zoals weergegeven in Fig. 6 totdat u de afneembare zaagbladbeschermer (7) kunt draaien. Draai nu de zaagbladbeschermer met de klok mee van de beschermkap (4) af.

Werking

De Li-accu opladen

(Afb. 1a-1b)

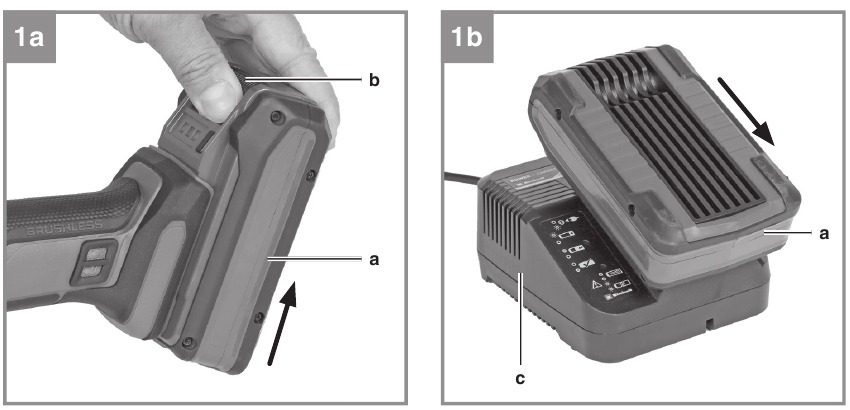

1. Verwijder de accu (a) van de handgreep en druk hiervoor de vergrendelknop (b) naar beneden.
2. Controleer of uw netspanning overeenkomt met de aanduiding op het typeplaatje van de acculader. Steek de stekker van de oplader (c) in het stopcontact. De groene led begint nu te knipperen.
3. Schuif de accu op de acculader.

In het hoofdstuk Laderindicator vindt u een tabel met een uitleg van de led-indicatie op de lader.

Als de accu niet oplaadt, controleer dan het volgende:

• spanning op het stopcontact
• of er goed contact is met de laadcontacten van de laadeenheid Als de accu nog steeds niet oplaadt, stuur dan
• de oplader en de laadadapter
• en de accu naar ons klantenservicecentrum.

Om ervoor te zorgen dat artikelen correct worden verpakt en afgeleverd wanneer u ze naar ons opstuurt, neemt u contact op met onze klantenservice of het verkooppunt waar de apparatuur is gekocht.

Zorg er bij het verzenden of weggooien van accu's en draadloze gereedschappen altijd voor dat ze afzonderlijk in plastic zakken zijn verpakt om kortsluiting en brand te voorkomen.

Om ervoor te zorgen dat de accu lang meegaat, moet u ervoor zorgen dat u deze tijdig oplaadt. U moet de accu opladen wanneer u merkt dat de prestaties van het apparaat afnemen. Laat de accu nooit volledig ontladen. Dit zal een defect veroorzaken.

Inschakelen

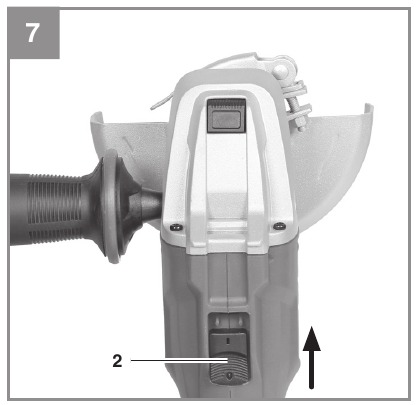

(Afb. 7)

Om de apparatuur te starten, drukt u de aan/uit-schakelaar (On/Off switch) (2) naar voren en drukt u deze omlaag. Om de haakse slijper uit te schakelen, drukt u de aan/uit-schakelaar (On/Off switch) (2) aan de achterkant in. De aan/uit-schakelaar (On/Off switch) (2) springt terug in de startpositie.

De apparatuur schakelt na 10 minuten niet-gebruik over naar "Stand-by modus".

Om te heractiveren: Schakel de apparatuur twee keer in of druk op de accucapaciteitindicator.

"Stand-by modus" beschermt de accu.

Na een stilstand (door overbelasting) start de draadloze apparatuur automatisch opnieuw.

Wacht tot de machine zijn maximale snelheid heeft bereikt. Vervolgens kunt u de haakse slijper op het werkstuk plaatsen en bewerken.

Accucapaciteitindicator

(Afb. 1c/onderdeel d)

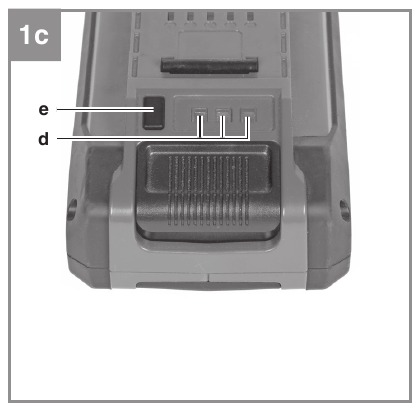

Druk op de schakelaar van de accucapaciteitindicator (battery capacity indicator switch) (e). De accucapaciteitindicator (d) geeft de laadstatus van de accu aan met behulp van 3 leds.

Alle 3 de leds branden:
De accu is volledig opgeladen.

2 of 1 led(s) branden:
De accu heeft een voldoende resterende lading.

1 led knippert:
De accu is leeg, laad de accu op.

Alle leds knipperen:
De accutemperatuur is te laag. Verwijder de accu uit de apparatuur en bewaar deze een dag op kamertemperatuur. Als de storing opnieuw optreedt, betekent dit dat de oplaadbare accu volledig is ontladen en defect is. Verwijder de accu uit de apparatuur. Gebruik of laad nooit een defecte accu op.

De slijpschijven verwisselen

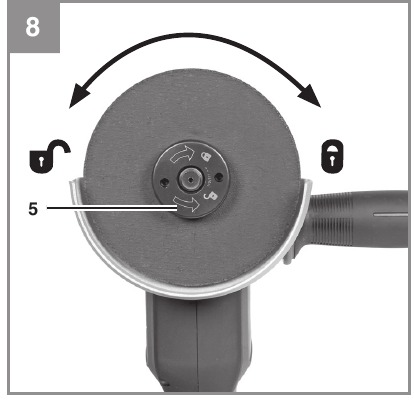

(Afb. 8)

• De schijf is gemakkelijk te verwisselen met behulp van de spilvergrendeling en de snelspanner.
• Druk op de spilvergrendeling en laat de slijpschijf in elkaar grijpen.
• Draai de snelspanner met de hand tegen de klok in los (zie afb. 5).
• Verwissel de slijpschijf of doorslijpschijf en draai de snelspanner met de hand met de klok mee vast.

Om veiligheidsredenen mag de snelspanner (5) alleen voor deze haakse slijper worden gebruikt.

Let op!
Druk de spilvergrendeling nooit in wanneer de motor en de slijpspil stilstaan! U moet de spilvergrendeling ingedrukt houden terwijl u de schijf verwisselt!

Testloop voor nieuwe slijpschijven

Laat de haakse slijper minstens 1 minuut stationair draaien met de slijp- of doorslijpschijf gemonteerd. Trillende schijven moeten onmiddellijk worden vervangen.

Slijpschijven

• Gebruik nooit een slijp- of doorslijpschijf met een grotere diameter dan de aangegeven diameter.
• Controleer voordat u een slijp- of doorslijpschijf gebruikt, de nominale snelheid.
• De maximale snelheid van de gebruikte slijp- of doorslijpschijf moet hoger zijn dan de stationaire snelheid van de haakse slijper.
• Gebruik alleen slijp- en doorslijpschijven die zijn goedgekeurd voor een minimale snelheid van 8.500 tpm en een omtreksnelheid van 52 m/sec.
• Controleer de draairichting wanneer u diamanten doorslijpschijven gebruikt. De richtingpijl op de diamanten doorslijpschijf moet in de richting wijzen waarin het gereedschap draait.

Bedrijfsmodi

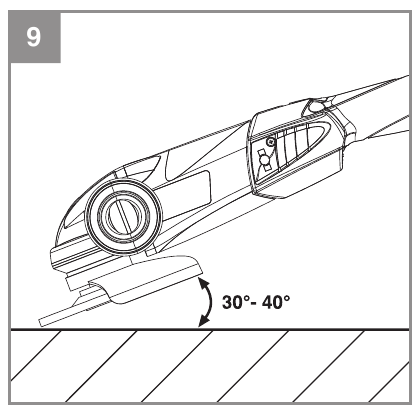

Ruw slijpen

(Afb. 9)

Gebruik de veiligheidsvoorziening voor schuren/slijpen
Voor de beste resultaten bij het ruw slijpen houdt u de slijpschijf in een hoek tussen 30° en 40° ten opzichte van het werkstukoppervlak en beweegt u deze in gelijkmatige bewegingen heen en weer over het werkstuk.

Snijden

(Afb. 10)

Gebruik de veiligheidsvoorziening voor abrasief snijden (verkrijgbaar als accessoire, zie vervangende onderdelen bestellen). Wanneer u de haakse slijper gebruikt voor snijdoeleinden, vermijd dan kantelen in het snijvlak. De doorslijpschijf moet een zuivere snijkant hebben. Een diamanten doorslijpschijf kan het beste worden gebruikt om harde steen te snijden.

Motor

Het is van vitaal belang dat de motor tijdens bedrijf goed wordt geventileerd. Zorg er daarom voor dat de ventilatiegaten te allen tijde schoon worden gehouden.

Besteed speciale aandacht aan het feit dat de slijp-/schuurschijven correct worden opgeslagen en getransporteerd. Zorg ervoor dat de slijp-/schuurschijven nooit worden blootgesteld aan schokken, stoten of scherpe randen (bijvoorbeeld tijdens transport of opslag in een gereedschapskist). Dit kan schade (zoals scheuren) aan de slijp-/schuurschijven veroorzaken en de gebruiker in ernstig gevaar brengen.

Het is verboden de machine te gebruiken op asbestmateriaal!

Gebruik nooit een doorslijpschijf voor ruw slijpen.

Opmerking:
Om het vermogen en de looptijd van de draadloze apparatuur te verhogen, raden we aan om onze 4.0 Ah Power-X-Change te gebruiken. (Art. Nr.: 45.113.96)

Om de snijprestaties en looptijd van de draadloze apparatuur te verhogen, raden we aan om een doorslijpschijf met een dikte van 1 mm te gebruiken.

Afneembare stofbescherming

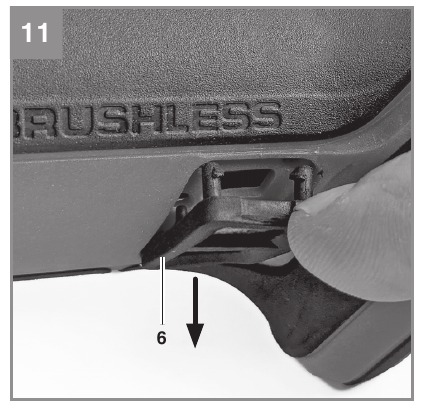

(Afb. 11-13/onderdeel 6)

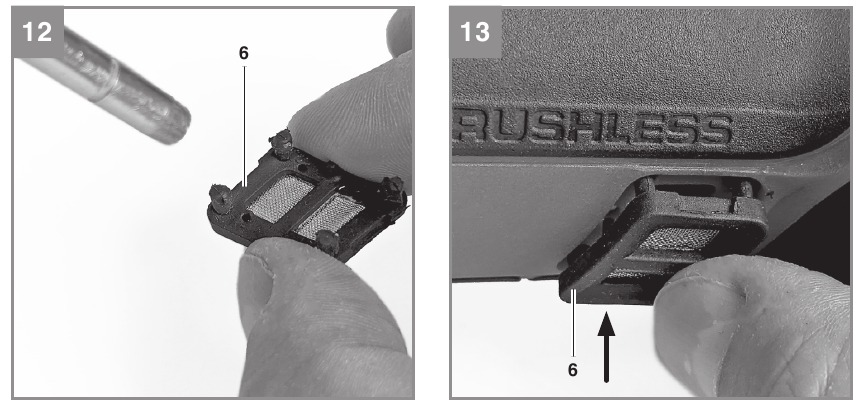

De draadloze haakse slijper is uitgerust met een afneembare stofbescherming om de motor te beschermen tegen een te hoge stofbelasting. Voor reinigingsdoeleinden neemt u de afneembare stofbescherming (6) eraf zoals weergegeven in afb. 11, reinigt u deze met perslucht en plaatst u deze weer op het gereedschap zoals weergegeven in afb. 13.

Reiniging, onderhoud en bestellen van reserveonderdelen

Trek altijd de accu eruit voordat u met reinigingswerkzaamheden begint.

Reiniging

• Houd alle veiligheidsvoorzieningen, luchtroosters en de motorbehuizing zo veel mogelijk vrij van vuil en stof. Veeg de apparatuur af met een schone doek of blaas deze af met perslucht bij lage druk.
• We raden aan om het apparaat onmiddellijk na elk gebruik te reinigen.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.

Onderhoud
Er bevinden zich geen onderdelen in de apparatuur die extra onderhoud vereisen.

Reserveonderdelen bestellen:
Vermeld de volgende gegevens bij het bestellen van reserveonderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Reserveonderdeelnummer van het benodigde onderdeel Ga voor onze meest recente prijzen en informatie naar www.Einhell-Service.com

Opslag

Bewaar de apparatuur en accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

Laderindicator

Service-informatie

We hebben competente servicepartners in alle landen die genoemd worden op het garantiebewijs. De contactgegevens van deze partners zijn ook te vinden op het garantiebewijs. Deze partners helpen u graag met al uw servicevragen, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.

Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook nodig zijn voor gebruik als verbruiksartikelen.

* Niet per se inbegrepen in de leveringsomvang!

Meld het probleem in geval van defecten of fouten via internet op www.Einhell-Service.com. Zorg ervoor dat u een nauwkeurige beschrijving van het probleem geeft en beantwoord in alle gevallen de volgende vragen:

• Heeft de apparatuur überhaupt gewerkt of was deze vanaf het begin defect?
• Heeft u iets opgemerkt (symptoom of defect) voorafgaand aan het uitvallen?
• Welke storing heeft de apparatuur volgens u (hoofdsymptoom)? Beschrijf deze storing.

Referenties

• Einhell Service

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download EINHELL AXXIO 18/125 Q Handleiding

Beschikbare talen
