OVER VD500

Functies

Vd500 heeft een krachtige functie, voornamelijk bestaande uit de volgende twee.

VIA.
Ondersteunt alle VIA. Het komt overeen met alle functies van VIA 1551/1552.
CAN OBD II.
Het werkt op de meeste auto's en lichte vrachtwagens van 1996 en nieuwer die OBD II-compatibel zijn (inclusief de VPW-, PWM-, ISO-, KWP 2000- en CAN-protocollen).

Foutcodes lezen
VIN-codes

Codes wissen

Specificaties

Display: Verlichte display van 128 x 64 pixels met contrastregeling
Bedrijfstemperatuur: 0 tot 60 ºC (32 tot 140 Fº)
Opslagtemperatuur: -20 tot 70 ºC (-4 tot 158 Fº)
Externe voeding: 8,0 tot 18,0 V stroom geleverd via voertuigaccu
Afmetingen: 125 x 70 x 22 mm

Inbegrepen

Scan Tool hoofdeenheid
Gebruikershandleiding
USB-updatekabel

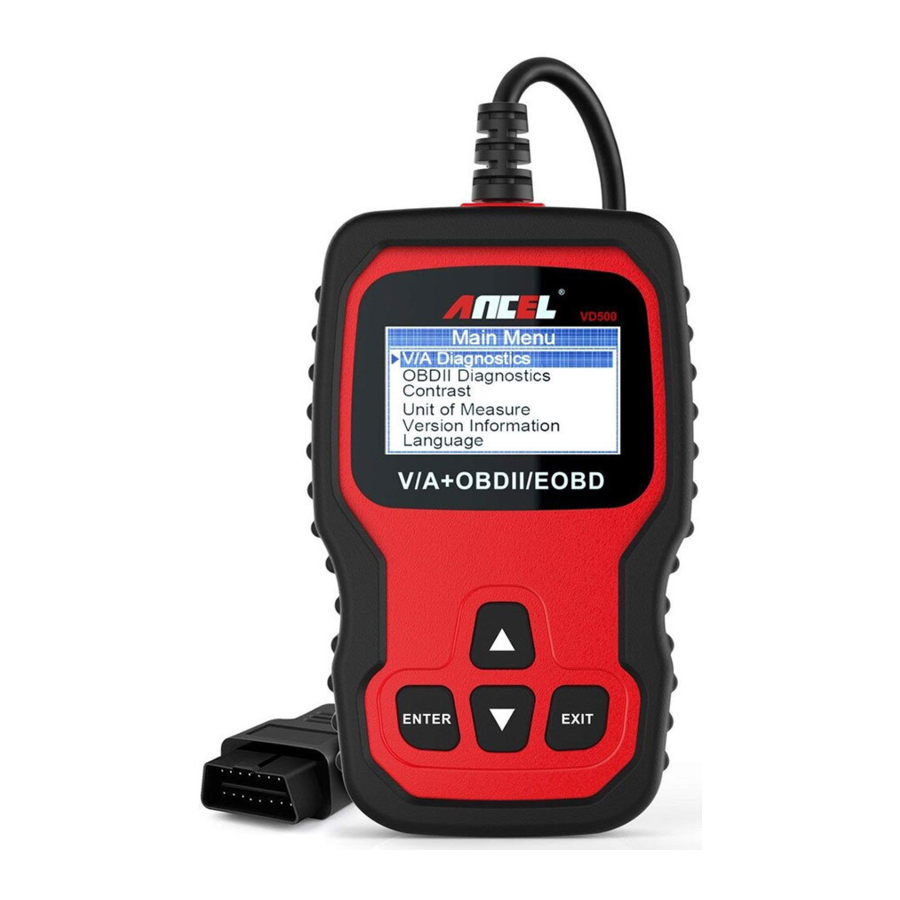

Toolbeschrijving

LCD-SCHERM — Geeft testresultaten weer. Verlichte display van 128 x 64 pixels met contrastregeling.
ENTER-KNOP — Bevestigt een selectie (of actie) uit een menu.
EXIT-KNOP — Annuleert een selectie (of actie) uit een menu of keert terug naar het menu. Het wordt ook gebruikt om het DTC Lookup-scherm te verlaten.
OMHOOG SCROLLEN-KNOP — Beweegt omhoog door menu- en submenu-items in de menumodus. Wanneer meer dan één scherm met gegevens wordt opgehaald, beweegt u omhoog door het huidige scherm naar de vorige schermen voor aanvullende gegevens.
OMLAAG SCROLLEN-KNOP - Beweegt omlaag door menu- en submenu-items in de menumodus. Wanneer meer dan één scherm met gegevens wordt opgehaald, beweegt u omlaag door het huidige scherm naar de volgende schermen voor aanvullende gegevens.
OBD II-CONNECTOR — Verbindt de scantool met de Data Link Connector (DLC) van het voertuig.

GEBRUIKSAANWIJZING

De VD500 aansluiten

Zet het contact aan.
Zoek de 16-pins Data Link Connector (DLC) van het voertuig.
Hoofdmenu functie
V/ A Diagnose
OBD II Diagnose
Contrast
Meeteenheid
Versie informatie
Taal

VD500-functies

VIA Kies VIA en het wordt weergegeven zoals hieronder, kies [VIA Diagnosis] (VIA-diagnose) en druk vervolgens op de knop [ENTER] (ENTER). Het scherm toont de versie van de tool zoals hieronder.

Het volgende motorsysteem als voorbeeld
Selecteer [01- Engine] (01- Motor), druk op de [ENTER] (ENTER)-toets om de motor diagnostische interface te openen

ECU-info lezen
Kies [01 -Control Unit Info] (01 - Info regeleenheid) en druk vervolgens op de knop [ENTER] (ENTER). Het scherm toont de versie van de tool zoals hieronder.

Foutcodes
Kies [02-Read Fault Codes] (02-Foutcodes lezen) en druk vervolgens op de knop [ENTER] (ENTER). Het scherm toont foutcodes. Beweeg omhoog of omlaag om elke foutcode te controleren, zoals hieronder.

Codes wissen
Kies [05-Clear Codes] (05-Codes wissen). Het scherm toont de versie van de tool zoals hieronder.

Olie resetten
Kies [ Oil reset] (Olie resetten) en druk vervolgens op de knop [ENTER] (ENTER). Het scherm toont de versie van de tool zoals hieronder.

TP-positie controleren
Kies [ TP Position check ] (TP-positie controleren) en druk vervolgens op de knop [ENTER] (ENTER). Het scherm toont de versie van de tool zoals hieronder.

EPB Remblokken vervangen
Kies [ EPB ReplaceBrakepads ] (EPB Remblokken vervangen) en druk vervolgens op de knop [ENTER] (ENTER).
Het scherm toont de versie van de tool zoals hieronder.

OBD II
Selecteer [OBD II] en druk vervolgens op de [enter] (enter)-toets. Het scherm toont het menu voor systeemselectie zoals hieronder:

Foutcodes lezen
De functie voor foutcodes leest DTC's van de computermodules van het voertuig, er zijn twee soorten codes, Malfunction Indicator Lamp (MlL)
Codes en in behandeling zijnde codes MIL-codes: Deze codes zorgen ervoor dat de computer de MIL verlicht wanneer een emissiegerelateerde of rijvaardigheidsfout optreedt. De MIL staat ook bekend als de "service Engine Soon" of "Check Engine Lamp" MIL-codes blijven in het geheugen van het voertuig totdat de fout is gerepareerd.
Selecteer Trouble codes (Foutcodes) en druk op ENTER, de VD500 haalt de DTC's op die zijn opgeslagen in de computermodules van het voertuig. Als er foutcodes zijn, wordt het aantal fouten weergegeven.

Druk op [ENTER] (ENTER) om foutcodes te bekijken.
Als er meer dan twee foutcodes zijn, kunt u op de omhoog- of omlaagtoetsen drukken of er een kiezen en lezen.

Codes wissen
Selecteer Erase Codes (Codes wissen) en druk op de [ENTER] (ENTER)-toets.

VIN-codes lezen
Selecteer VIN Codes (VIN-codes) en druk op de [ENTER] (ENTER)-toets.

Systeemprotocol
Kies [System protocol] (Systeemprotocol) en het wordt weergegeven zoals hieronder:

Contrast
Kies [Contrast] en het wordt weergegeven zoals hieronder:
Meeteenheid
Kies [Unit Of Measure] (Meeteenheid) en het wordt weergegeven zoals hieronder:

Versie informatie
Kies [Version Information ] (Versie informatie) en het wordt weergegeven zoals hieronder:
Taal
Kies [Language ] (Taal) en het wordt weergegeven zoals hieronder:

Serviceprocedures
Als u vragen heeft, neem dan contact op met uw plaatselijke winkel, distributeur of bezoek onze website op www.anceldirect.com
Als het nodig is om de scantool ter reparatie terug te sturen, neem dan contact op met uw plaatselijke distributeur voor meer informatie.

VEILIGHEIDSMAATREGELEN

Om lichamelijk letsel en schade aan het apparaat of aan uw auto te voorkomen, dient u deze handleiding zorgvuldig te lezen voordat u de VD500 gebruikt
Het algemene testproces dat in deze handleiding wordt beschreven, is verkregen door een ervaren technoloog. Veiligheidsmaatregelen zijn vereist in het grootste deel van het proces om lichamelijk letsel en schade aan het apparaat of uw auto te voorkomen. Voordat u dit apparaat gebruikt, dient u de voertuigonderhoudscode te lezen en de veiligheidsmaatregelen te volgen. Houd rekening met de volgende algemene veiligheidsmaatregelen.

Het genereert CO en andere giftige lucht wanneer de motor draait. Om dit soort letsel te voorkomen, dient u de auto te repareren op een goed geventileerde plaats.
Wanneer een motor draait, draaien veel onderdelen (zoals de koelventilator, poelies, ventilatorriem enz.) op hoge snelheid. Om ernstig letsel te voorkomen, moet u zich altijd bewust zijn van bewegende onderdelen. Houd een veilige afstand tot deze onderdelen en andere mogelijk bewegende objecten.
Motoronderdelen worden erg heet wanneer de motor draait. Om ernstige brandwonden te voorkomen, dient u contact met hete motoronderdelen te vermijden.
Het aansluiten of loskoppelen van testapparatuur wanneer het contact AAN staat, kan schade toebrengen aan testapparatuur en de elektronische componenten van het voertuig. Zet het contact UIT voordat u de VD500 aansluit op of loskoppelt van de Data Link Connector (DLC) van het voertuig.
Brandstof- en batterijdampen zijn licht ontvlambaar. Om een explosie te voorkomen, houdt u alle vonken, verhitte voorwerpen en open vuur uit de buurt van de batterij en brandstof/brandstofdampen. Rook niet in de buurt van het voertuig tijdens het testen.

Referenties

ANCEL Officiële site: Anceltech.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ANCEL VD500 - Diagnostische tool
