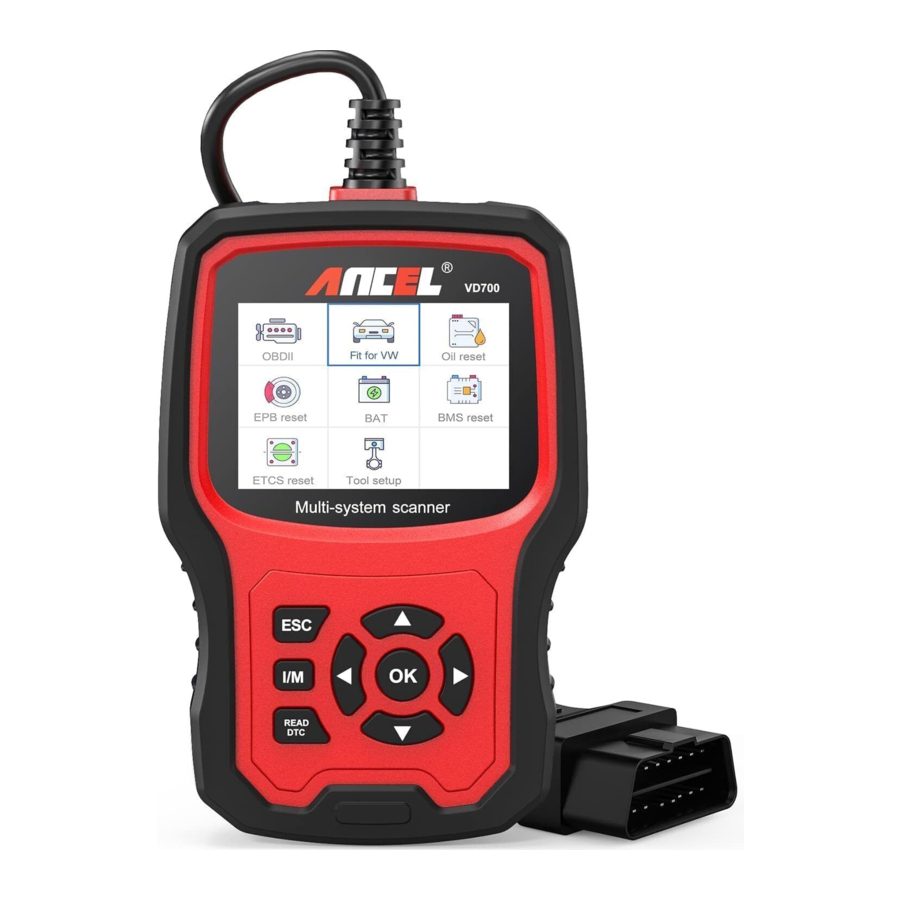

ANCEL VD700 - Diagnostisch hulpmiddel

Dekking

1. Ondersteunt voertuigen van VW, AUDI, SKODA, SEAT en BENTLEY enz.
2. Ondersteunt alle VW-diagnoseprotocollen: UDS, TP20, TP16, KWP2000 en KWP1281. Ondersteunt alle OBDII/EOBD-protocollen: vpw, PWM, ISO, KWP 2000 en CAN

Productspecificatie

• 2.8'LCD, 320 X 240 pixels kleurenscherm
• Bedrijfsspanning: 8V-18V
• Bedrijfstemperatuur: 0ºC-60ºC(32-140ºF)
• Opslagtemperatuur: -20ºC-70ºC(4-158ºF)

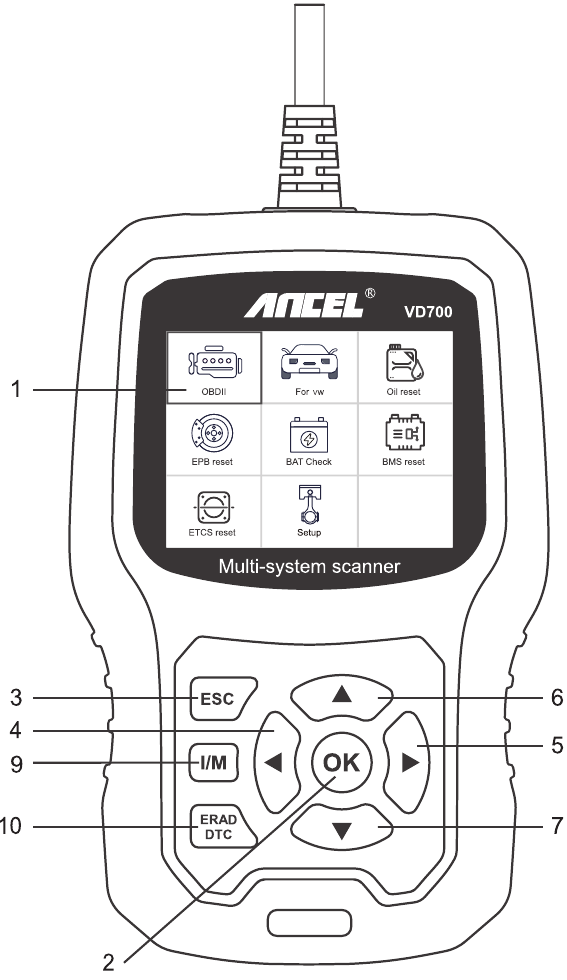

Beschrijving van uiterlijk en knoppen

1. LCD-SCHERM — Geeft testresultaten weer. Verlicht, 320 x 240 pixels scherm.
2. [OK]-KNOP — Bevestigt een selectie (of actie) uit een menu.
3. ESC-KNOP — Annuleert een selectie (of actie) uit een menu of keert terug naar het menu.
4. [LINKS] SCROLLKNOP — in de menumodus door het menu en submenu naar links bewegen, bij het scrollen in een gegevensinterface kan met de linkerknop naar het laatste scherm worden verplaatst.
5. [RECHTS] SCROLLKNOP — In de menumodus door het menu en submenu-item naar rechts bewegen, bij het scrollen in de gegevensinterface kan met de rechterknop naar het volgende scherm worden verplaatst.
6. [OMHOOG] SCROLLKNOP — in de menumodus door het menu en submenu-item omhoog bewegen. Bij het ophalen van gegevens voor meer dan één scherm door het scherm omhoog te bewegen naar het vorige scherm voor meer gegevens.
7. [OMLAAG] SCROLLKNOP — In de menumodus door het menu en submenu-item omlaag bewegen. Bij het ophalen van gegevens voor meer dan één scherm, door het scherm omlaag te bewegen naar het volgende scherm voor meer gegevens.
8. OBD-16PIN-CONNECTOR — Verbindt het scantool met de Data Link Connector (DLC) van het voertuig.
9. [I/M]-KNOP — Snelle statuscontrole van de emissiebereidheid en verificatie van de rijcyclus.

I/M Gereedheid

Opmerkingen:
MIL Geel - Dashboard MIL AAN
MIL Grijs Dashboard MIL UIT
- niet ondersteund
- compleet X
- niet compleet

10. [LEES DTC]-KNOP — Snel de foutcodes van het voertuig lezen.

BEDIENINGSINSTRUCTIES

VD700 aansluiten

1. Zet het contact aan.
2. Zoek de 16-pins Data Link Connector (DLC) van het voertuig.

VD700-functies

1. Voor VW
   Kies [For VW ] (Voor VW) en selecteer vervolgens [Vehicle Scan] (Voertuigscan). Als volgt:

   Opmerking: [ System Scan] (Systeemscan) wordt gebruikt om defecte systemen te controleren en het aantal fouten weer te geven [ Manual Select ] (Handmatige selectie) wordt gebruikt om alle ondersteunde systemen te scannen.

2. Kies [System Scan l (Systeemscan l), selecteer [ 0017-Dash Board] (0017-Dashboard). Het scherm wordt als volgt weergegeven:
   1. Kies [ 01 -version information ] (01 -versie-informatie). Het scherm wordt als volgt weergegeven:

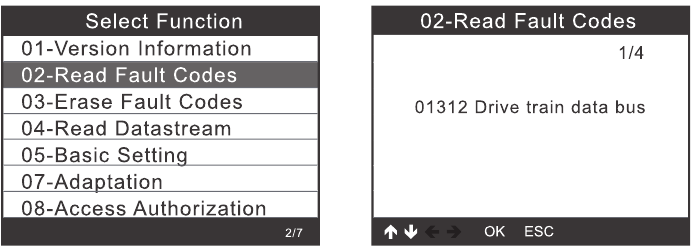

   2. Kies [ Read Fault Codes l (Foutcodes lezen l). Het scherm wordt als volgt weergegeven:

   3. Kies [ Erase fault codes l (Foutcodes wissen l) en druk vervolgens op de knop [OK].
      Het scherm wordt als volgt weergegeven
   4. Kies [ Read Datastream] (Gegevensstream lezen), als u nummer 005 invoert. Het scherm wordt als volgt weergegeven

   5. Kies [Basic setting] (Basisinstelling), als u nummer 005 invoert. Het scherm wordt als volgt weergegeven

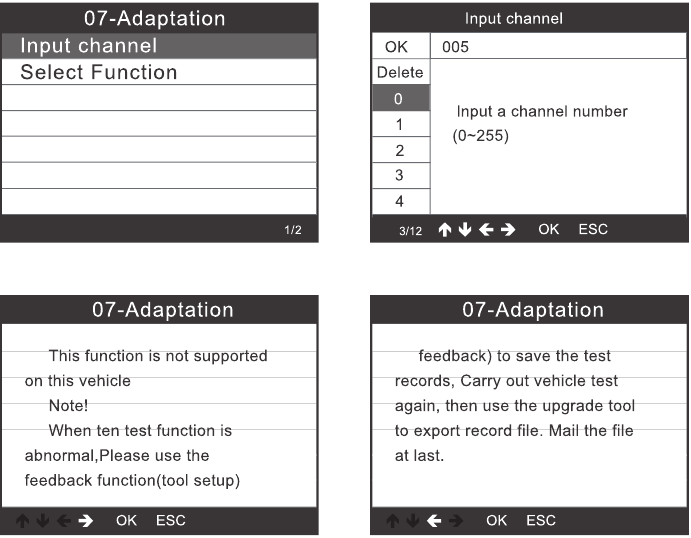

   6. Kies [ Adaptation l (Aanpassing l), selecteer [ Input channel l (Invoerkanaal l), als u nummer 005 invoert. Het scherm wordt als volgt weergegeven:

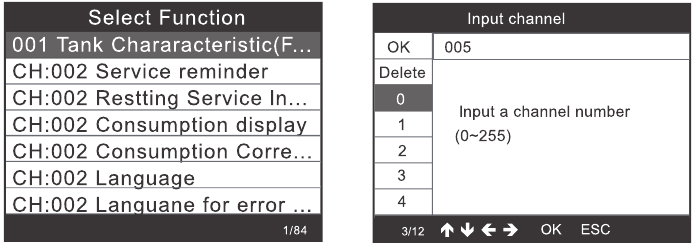

      Kies [ Select Function ] (Functie selecteren), selecteer [ Input channel ] (Invoerkanaal), als u nummer 005 invoert. Het scherm wordt als volgt weergegeven:

   7. Toegangsautorisatie

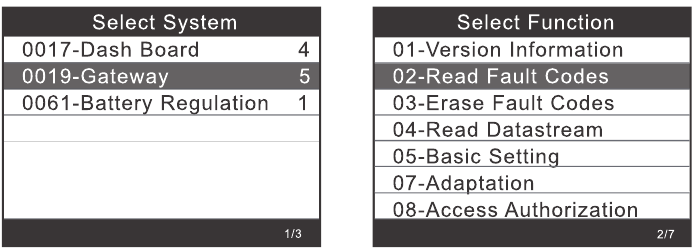

3. Gate way

   Raadpleeg de bovenstaande informatie voor meer handelingen.

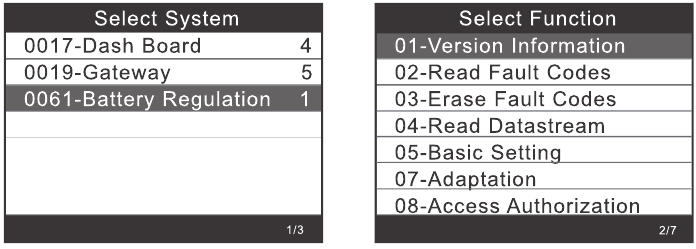

4. Batterijregeling

   Raadpleeg de bovenstaande informatie voor meer handelingen.

Systeemselectie

1. Kies [System Selection] (Systeemselectie), klik op [Common System] (Gemeenschappelijk systeem),

   Selecteer één systeem om te testen, raadpleeg de bovenstaande informatie voor meer handelingen.

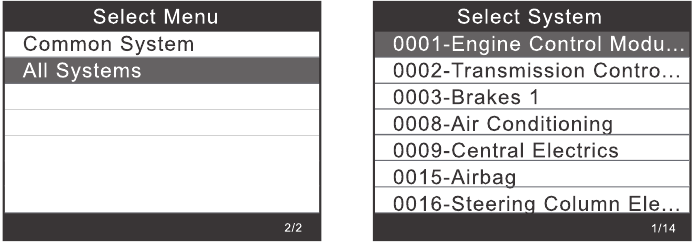

2. Kies [ All System l (Alle systemen l), het scherm geeft alle ondersteunde systemen weer, selecteer vervolgens één systeem om te testen.


Crafter (LT3)-test

Speciale functies

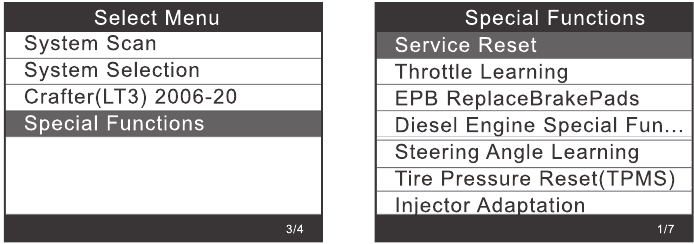

Kies [Special Functions] (Speciale functies):

Kies een van de speciale functies, zoals [Service Reset] (Service reset). Druk op [ OK ] (OK) om verder te gaan:

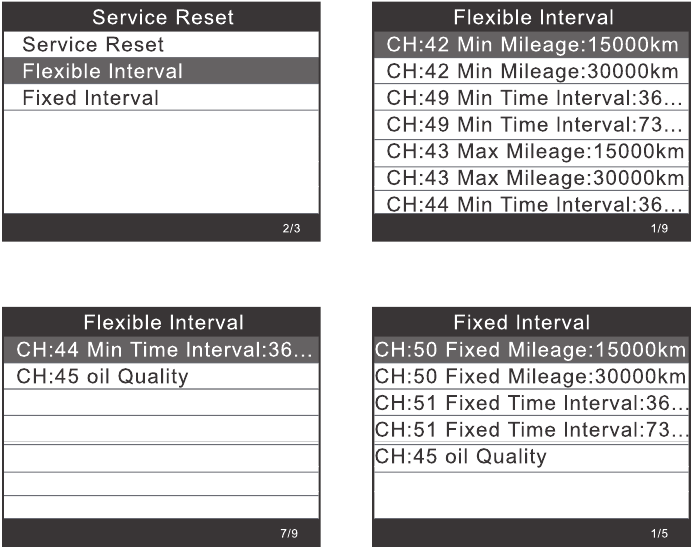

Kies [Flexible Interval] (Flexibel interval), het wordt als volgt weergegeven:

Opmerking: Stel voordat u het onderhoudsinterval instelt, de bijbehorende [ oil quality ] (oliekwaliteit) in. Als het voertuig het UDS-protocol gebruikt, kunt u de inspectie uitvoeren vanwege reset, service reset en kilometer- en tijdsinstellingen. Instellingen van kilometerstand en tijd kunnen handmatig worden ingevoerd met elke gewenste waarde.

EPB reset

Kies [ EPB reset ] (EPB reset), druk op de knop [ OK ] (OK) om verder te gaan

1. Kies [ EPB replace brake pads ] (EPB remblokken vervangen), druk op de knop [ OK ] (OK) om verder te gaan:

   Trek de rempomp in, let op de bedieningstips en druk op de knop [OK] (OK) om verder te gaan:

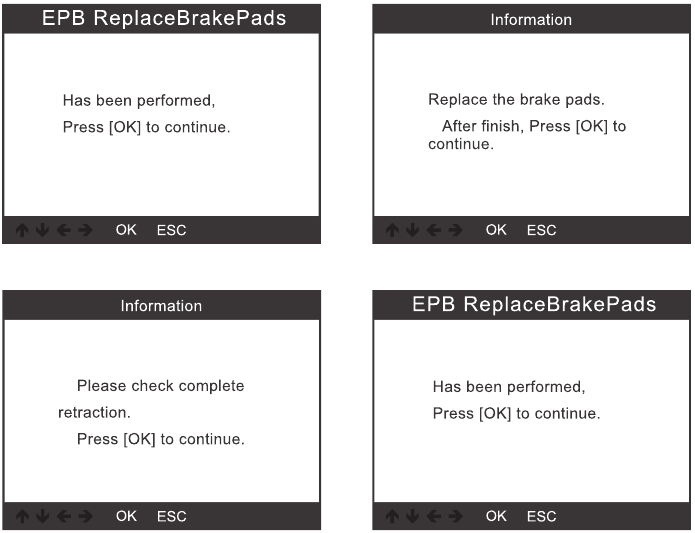

   1. Controleer of de rempomp volledig is losgelaten. De bediening van het vervangen van de remblokken is voltooid, druk op [ OK ] (OK) om te voltooien

   2. Kies [Retraction Brackpump] (Intrekbare rempomp), druk op [ OK ] (OK) om verder te gaan:

      1. Druk na het intrekken van de rempomp op [ OK ] (OK) om verder te gaan:

      2. Controleer of het intrekken volledig is en begin vervolgens met het vervangen van de remblokken. Druk na voltooiing op OK (OK) om verder te gaan:

   3. Kies [Release Brake Pump] (Rempomp ontgrendelen), druk op [ OK ] (OK) om verder te gaan:

      1. Laat de rempomp los en druk op [ OK ] (OK) om verder te gaan:



Batterijregistratie

Kies de optie [BMS reset], druk op de knop [OK]. Het scherm geeft het volgende weer:

Druk nogmaals op de knop [OK]

Het scherm toont de oude batterijparameters. Het is beter om de parameters te noteren om te voorkomen dat de oude batterijparameters worden hersteld wanneer de nieuwe batterijparameters niet beschikbaar zijn.

Nieuwe batterijcapaciteit en fabrikant kiezen

Opmerking: als de fabrikant niet in de lijst staat, kies dan "overige".

Druk op de knop [OK] om verder te gaan

OBDII-diagnose

Codes lezen

Opgeslagen codes staan ook bekend als "harde codes" of "permanente codes". Deze codes zorgen ervoor dat de regelmodule de storingsindicatielamp (MIL) laat branden wanneer er een emissiegerelateerde storing optreedt.

In behandeling zijnde codes worden ook wel "rijpende codes" of "continue monitorcodes" genoemd. Het geeft het probleem aan dat de regelmodule heeft gedetecteerd tijdens de huidige of vorige rijcyclus, maar ze worden niet als ernstig beschouwd.

In behandeling zijnde codes zullen het storingsindicatielampje niet inschakelen en codes worden uit het geheugen gewist als er geen storing optreedt tijdens de volgende opwarmperiode.

1. Gebruik de UP/DOWN scrollknop om Read Codes (Codes lezen) te selecteren in het Diagnostic Menu (Diagnosemenu) en druk op [OK].

   Als er geen diagnostische foutcodes zijn, geeft het display "No (pending) codes are stored in the module!" (Er zijn geen (in behandeling zijnde) codes opgeslagen in de module!) weer. Wacht een paar seconden of druk op een willekeurige toets om terug te keren naar het Diagnostic Menu (Diagnosemenu).
2. Bekijk DTC's en hun definities op het scherm.


Het nummer van de regelmodule, de volgorde van de DTC's, het totale aantal gedetecteerde codes en het type codes (generiek of fabrikantspecifiek) zijn te zien in de rechterbovenhoek van het display.

Codes wissen

Opmerkingen: deze functie wordt uitgevoerd met het contact aan en de motor uit. Start de motor niet. Voordat u deze functie uitvoert, moet u de foutcodes ophalen en noteren. Na het wissen moet u de foutcodes nogmaals ophalen of het contact aanzetten en de codes opnieuw ophalen. Als er nog steeds foutcodes zijn voor harde fouten, zoek dan eerst de oorzaak van de foutcode en los vervolgens het probleem op. Nu kunnen de foutcodes worden gewist.

1. Gebruik de UP/DOWN scrollknoppen om Erase Codes (Codes wissen) te selecteren in het Diagnostic Menu (Diagnosemenu) en druk op [OK].


2. Er verschijnt een waarschuwingsbericht waarin om uw bevestiging wordt gevraagd.

3. Druk op [OK] om te bevestigen.


I/M-gereedheid

I/M verwijst naar Inspection and Maintenance (inspectie en onderhoud), dat door de overheid is ingesteld om te voldoen aan de federale normen voor schone lucht. I/M Readiness geeft aan of de verschillende emissiegerelateerde systemen op het voertuig correct werken en klaar zijn voor inspectie- en onderhoudstests.

De functie I/M readiness Monitor Status kan ook worden gebruikt (nadat een fout is hersteld) om te bevestigen dat de reparatie correct is uitgevoerd en/of om de Monitor Run Status te controleren.

Datastroom

De OBDII-scantool is een speciaal diagnosehulpmiddel dat communiceert met de computer van het voertuig. Met de scantool kunt u "real-time" Live Data bekijken. Deze informatie omvat waarde (volt, rpm, temperatuur, snelheid enz.) en systeemstatusinformatie (open loop, closed loop, brandstofsysteemstatus, enz.) die wordt gegenereerd door de verschillende voertuigsensoren, schakelaars en actuatoren.
Druk op ENTER

Evap-lektest

Deze functie maakt de voorwaarden mogelijk die nodig zijn om een lektest van het verdampingssysteem uit te voeren, maar voert de test niet daadwerkelijk uit. De voertuigfabrikant is verantwoordelijk voor het bepalen van de criteria om de test automatisch te stoppen.
Voordat u deze functie uitvoert, dient u de onderhoudsreparatiehandleiding van het voertuig te raadplegen om de nodige procedures te bepalen.

Voertuiginformatie. Selecteer [Vehicle Information] (Voertuiginformatie) en druk op [ENTER], het scherm toont de informatie zoals VIN (Vehicle identification Number, voertuigidentificatienummer), CID (Calibration 'D) en CVN (Calibration verify number, kalibratieverificatienummer).

Tool Setup (Hulpprogramma-instellingen)

Taal

Kies [Language] (Taal) en het wordt als volgt weergegeven:

Pieptoon

Kies [Beeper] (Pieptoon) en het wordt als volgt weergegeven:

Instructies

Kies [Instructions] (Instructies) en het wordt als volgt weergegeven:

Maateenheid

Kies Unit of measure (Maateenheid) en het wordt als volgt weergegeven:

Skin-stijl

Kies Unit of measure (Maateenheid) en het wordt als volgt weergegeven:

Feedback

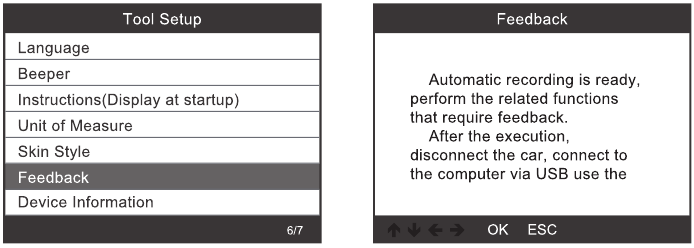

1. Wanneer de functie [OBDII] een verbindingsfout met het voertuig weergeeft, gebruik dan de feedbackfunctie. Kies [Feedback] en het wordt als volgt weergegeven:

   Volgende : Druk op de EXIT-knop en keer terug naar het hoofdmenu. Kies het menu [OBDII] om opnieuw te detecteren en het zal de gegevens registreren.

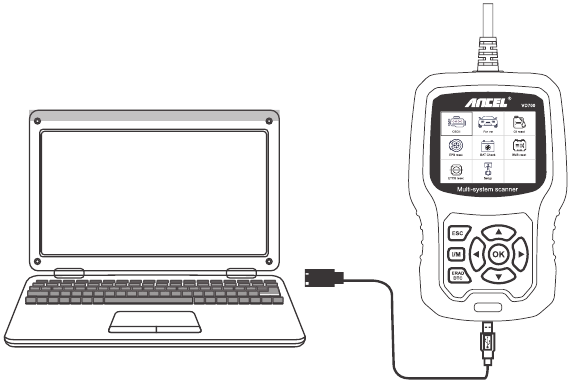

2. Zet gegevens over naar uw computer en genereer een feedbackbestand.
   Download het upgradebestand op de computer van de ANCEL-website. Het apparaat is via een USB-kabel met de computer verbonden.

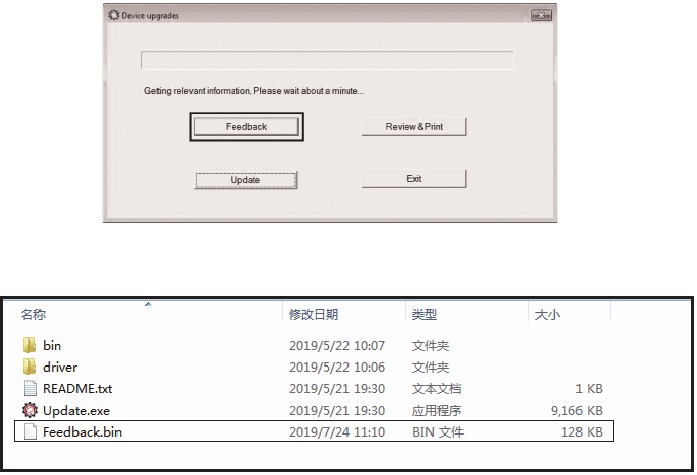

Kies het bestand "Update" en het wordt als volgt weergegeven:

Klik op "Feedback" en het wordt als volgt weergegeven:

Stuur het bestand feedback.bin naar support@anceltech.com.

Apparaatinformatie

Kies Apparaatinformatie en het wordt als volgt weergegeven:

Update

1. Update-software downloaden

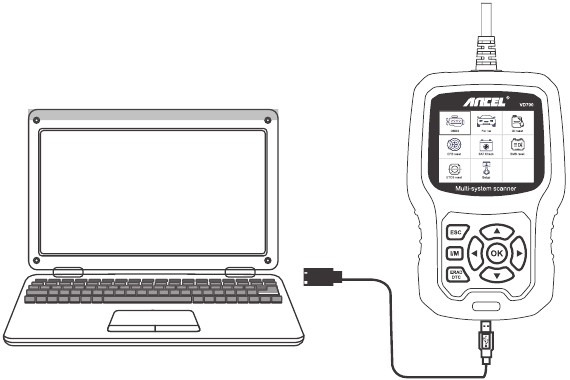

2. Sluit het apparaat via een USB-kabel aan op de computer.


3. De update-software wordt alleen ondersteund door 718/10.
   * Windows 8/10 kan de update-software direct uitvoeren,
   * Klik op "install driver.bat" in de driverbestanden om de driver te installeren, als het computersysteem Windows 7 is


Veiligheidsmaatregelen

Om lichamelijk letsel en schade aan het apparaat of uw auto te voorkomen, dient u deze handleiding zorgvuldig te lezen voordat u de VD700 gebruikt.

Het testproces dat in de handleiding wordt beschreven, is over het algemeen de ervaring van de technicus. Veiligheidsmaatregelen zijn vereist in het grootste deel van het proces om lichamelijk letsel en schade aan het apparaat of uw auto te voorkomen.

Lees de onderhoudshandleiding van het voertuig voordat u dit apparaat gebruikt en volg de veiligheidsmaatregelen.

• Het genereert CO en andere giftige lucht wanneer de motor draait. Om dit soort letsel te voorkomen, dient u de auto te repareren op een goed geventileerde plaats.
• Wanneer de motor draait, draaien veel onderdelen (zoals de koelventilator, katrollen, ventilatorriem enz.) op hoge snelheid. Om ernstig letsel te voorkomen, dient u zich altijd bewust te zijn van bewegende onderdelen. Houd een veilige afstand tot deze onderdelen en andere mogelijk bewegende objecten.
• Motoronderdelen worden erg heet wanneer de motor draait. Raak geen hete motoronderdelen aan om ernstige brandwonden te voorkomen.
• Wanneer het contact AAN staat, zal het aansluiten of loskoppelen van testapparatuur de testapparatuur en de elektronische componenten van het voertuig beschadigen. Zet het contact UIT voordat u het apparaat aansluit op of loskoppelt van de Data Link Connector (DLC) van het voertuig.
• Brandstof- en batterijdampen zijn licht ontvlambaar. Om een explosie te voorkomen, dient u alle vonken, verhitte items en open vuur uit de buurt van de batterij en brandstof/brandstofdampen te houden. Rook niet in de buurt van het voertuig tijdens het testen.

Telefoon:0755-81751202
E-mail: support@anceltech.com
Website: www.anceltech.com
