ANCEL LD700 - Handleiding Multi-System Scanner

Handleiding

• Zet het contact aan
• Zoek de 16-pins Data Link Connector (DLC) van het voertuig

Productbeschrijvingen

ANCEL LD700 is een professionele diagnosetool voor Land Rover en Jaguar. Het is handig om mee te nemen, aan te sluiten en te gebruiken, bediening met één knop en ondersteunt voertuigsystemen: motor, rem, airbag, automatische transmissie, instrumentatie en andere besturingssystemen.

Het ondersteunt de volgende voertuigen:
Land Rover: Range Rover, Range Rover Velar, Range Rover Sport, Evoque, Evoque II, Freelander, Discovery, Discovery Sport, Defender,
Jaguar: XJS, XF, XK, F-Type, S-Type, XE, F-Pace, I-Pace

Productspecificatie

• 2,8'LCD, 320 x 240 pixels kleurenscherm.
• Bedrijfsspanning: 8V-18V.
• Bedrijfstemperatuur: 0°C-60°C(32-140°F).
• Opslagtemperatuur: -20°C-70°C(4-158°F).

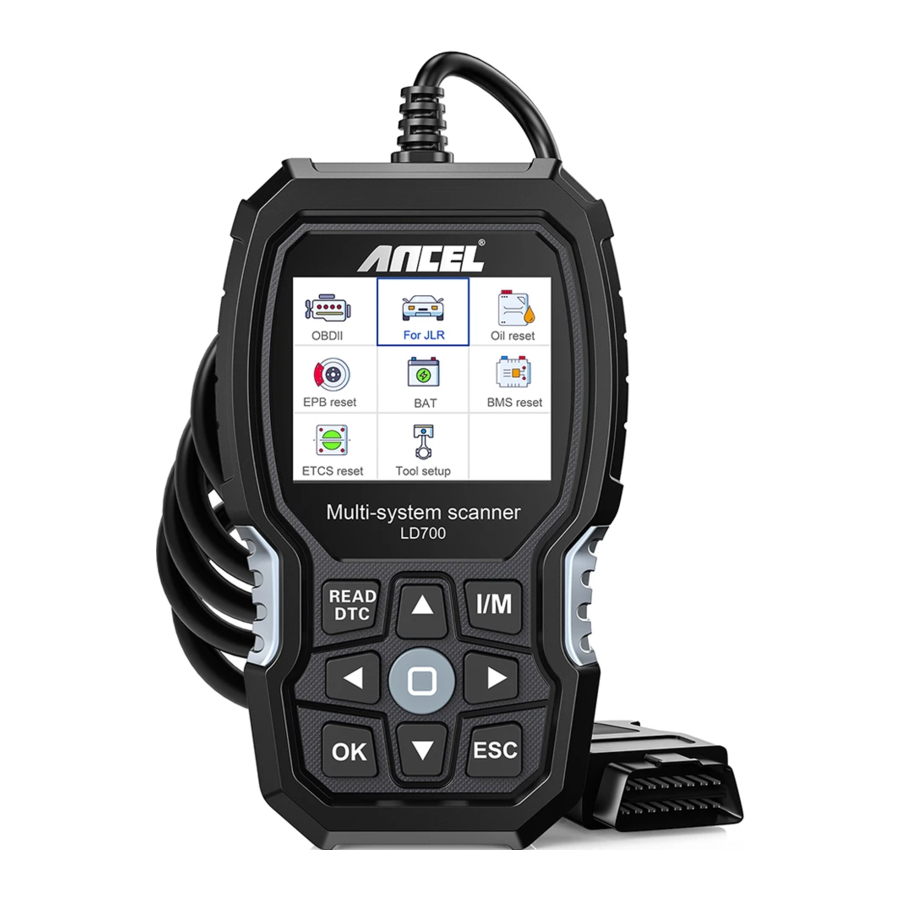

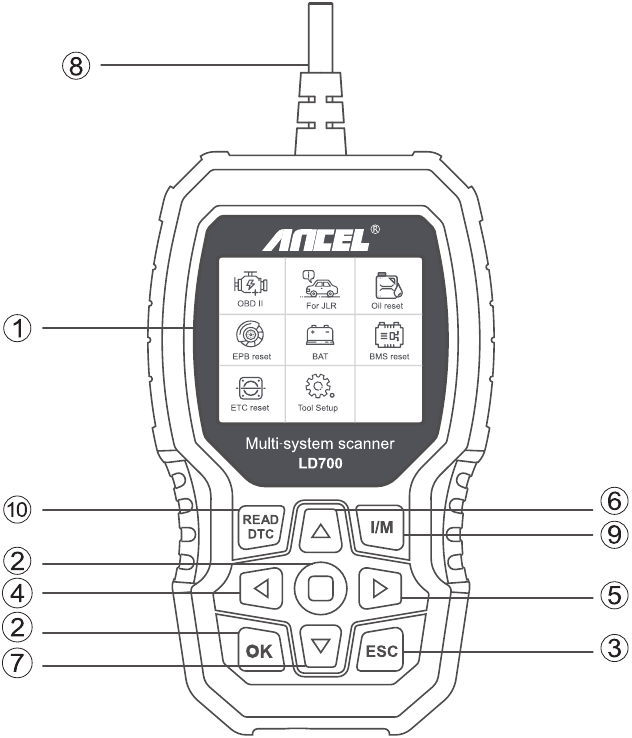

Beschrijving van uiterlijk en knoppen

1. LCD-SCHERM - Geeft testresultaten weer. Display met achtergrondverlichting, 320 x 240 pixels
2. [OK]-KNOP - Bevestigt een selectie (of actie) in een menu.
3. [ESC]-KNOP - Annuleert een selectie (of actie) in een menu of keert terug naar het menu.
4. [LINKS] SCROLLKNOP - verplaatst naar links door menu en submenu in de menumodus, bij het scrollen in een data-interface kan de linker toets worden gebruikt om naar het laatste scherm te gaan.
5. [RECHTS] SCROLLKNOP - in de menumodus doorloopt u de menu- en submenu-items naar rechts, bij het scrollen in een data-interface kan de rechter toets worden gebruikt om naar het volgende scherm te gaan.
6. [OMHOOG] SCROLLKNOP - in de menumodus omhoog door de menu- en submenu-items. Bij het ophalen van gegevens voor meer dan één scherm, door het scherm omhoog te bewegen naar het vorige scherm voor meer gegevens.
7. [OMLAAG] SCROLLKNOP - in de menumodus de menu- en submenu-items gebruiken om omlaag te bewegen. Als u gegevens voor meer dan één scherm ophaalt, gaat u omlaag op het scherm naar het volgende scherm voor meer gegevens.
8. OBD-16-PINS CONNECTOR - Verbindt de scantool met de Data Link Connector (DLC) van het voertuig.
9. [I/M]-KNOP - Snelle controle van de status van de emissies en controle van de rijcyclus.


Opmerkingen:
MIL geel - Dashboard MIL AAN
MIL grijs Dashboard MIL UIT
-niet ondersteund
-voltooid
-niet voltooid

10. [READ DTC]-KNOP - Snelle uitlezing van de foutcode van het voertuig.

Diagnose

Jobmenu

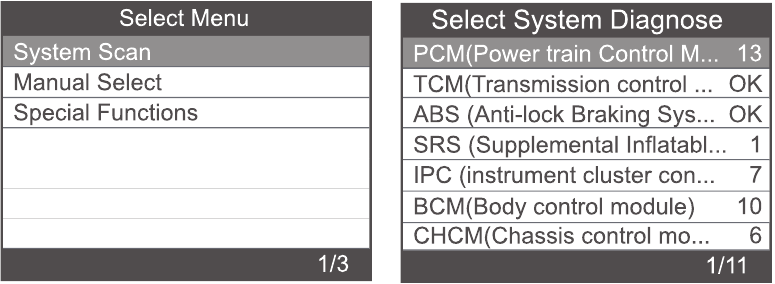

For JLR systeemscan

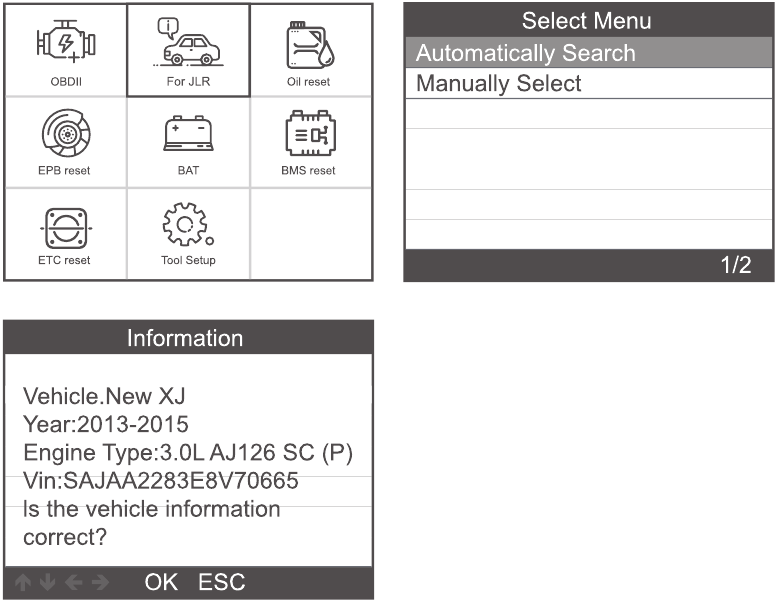

Selecteer [For JLR] en selecteer [Automatically Search], het wordt weergegeven zoals hierboven:

System Scan -- Scant automatisch het voertuigsysteem, het defecte systeem wordt weergegeven in rood lettertype.

*Opmerking: Verschillende voertuigen hebben verschillende diagnostische menu's

Foutcodes lezen

Selecteer [Powertrain Control Module] en selecteer [Read Fault Codes], het wordt weergegeven zoals hierboven:

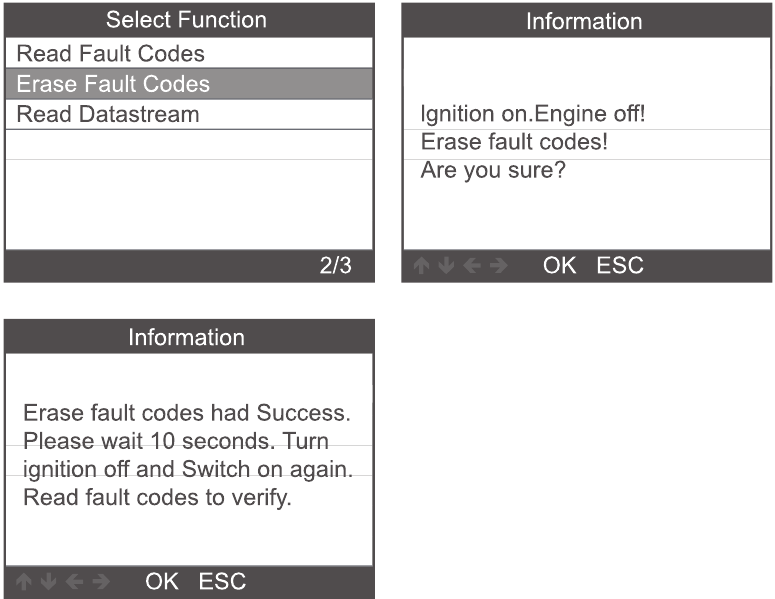

Foutcodes wissen

Selecteer [Erase Fault Codes] en het wordt weergegeven zoals hierboven:

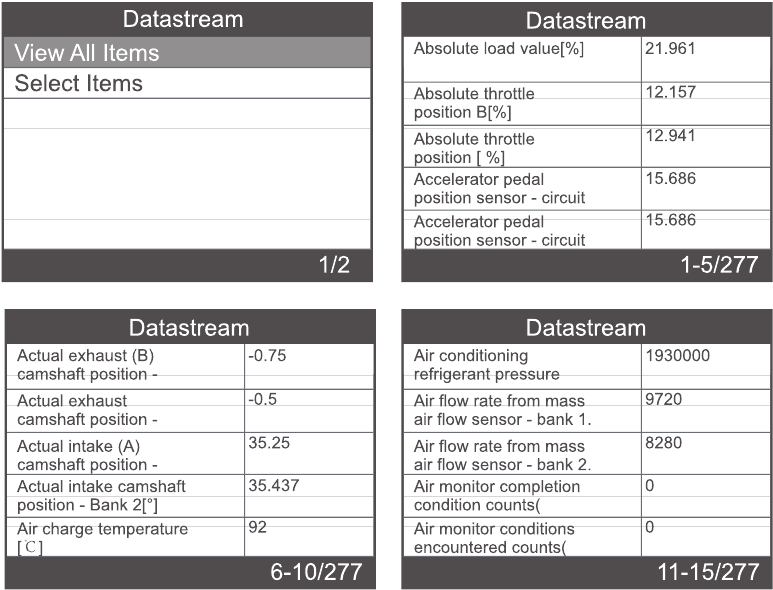

Datastroom lezen

Selecteer [Read Datastream] en selecteer [View All Items], het wordt als volgt weergegeven:

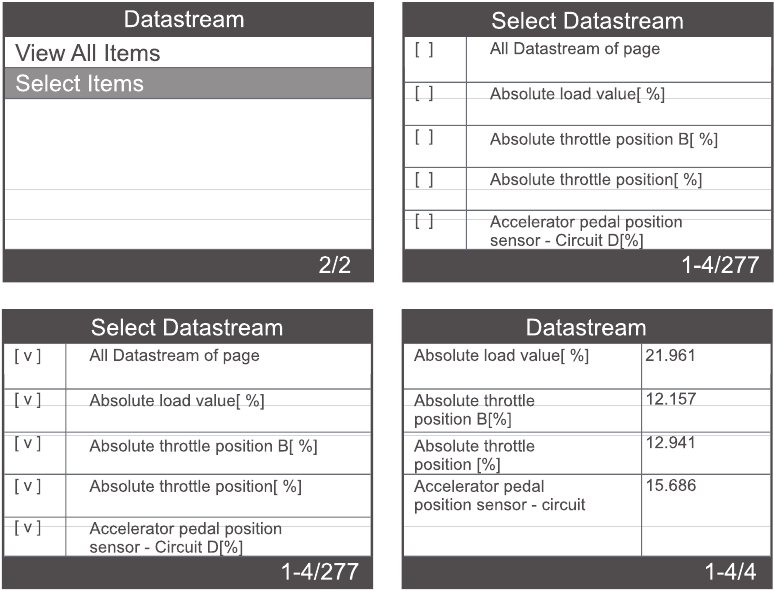

Selecteer [Read Datastream] en selecteer [Select Items], het wordt weergegeven zoals hierboven:

Druk op de [LEFT]- en [RIGHT]-toetsen om te scrollen, druk op de [UP]- en [DOWN]-toetsen om in volgorde te selecteren.
Druk op de [OK]-toets om de datastroom te selecteren
Druk op de [ESC]-toets om de datastroom te lezen.

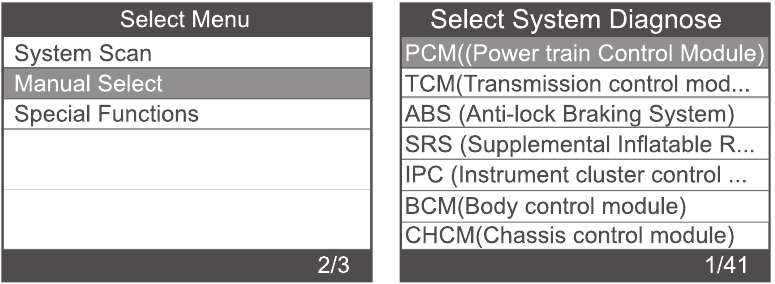

For JLR handmatige selectie

Handmatige selectie is om alle systemen weer te geven, selecteer een van de systemen om te diagnosticeren. Kies [Manual Select] en het wordt als volgt weergegeven:

De bedieningsstappen zijn hetzelfde als in het menu System Scan.

For JLR speciale functies

Reset

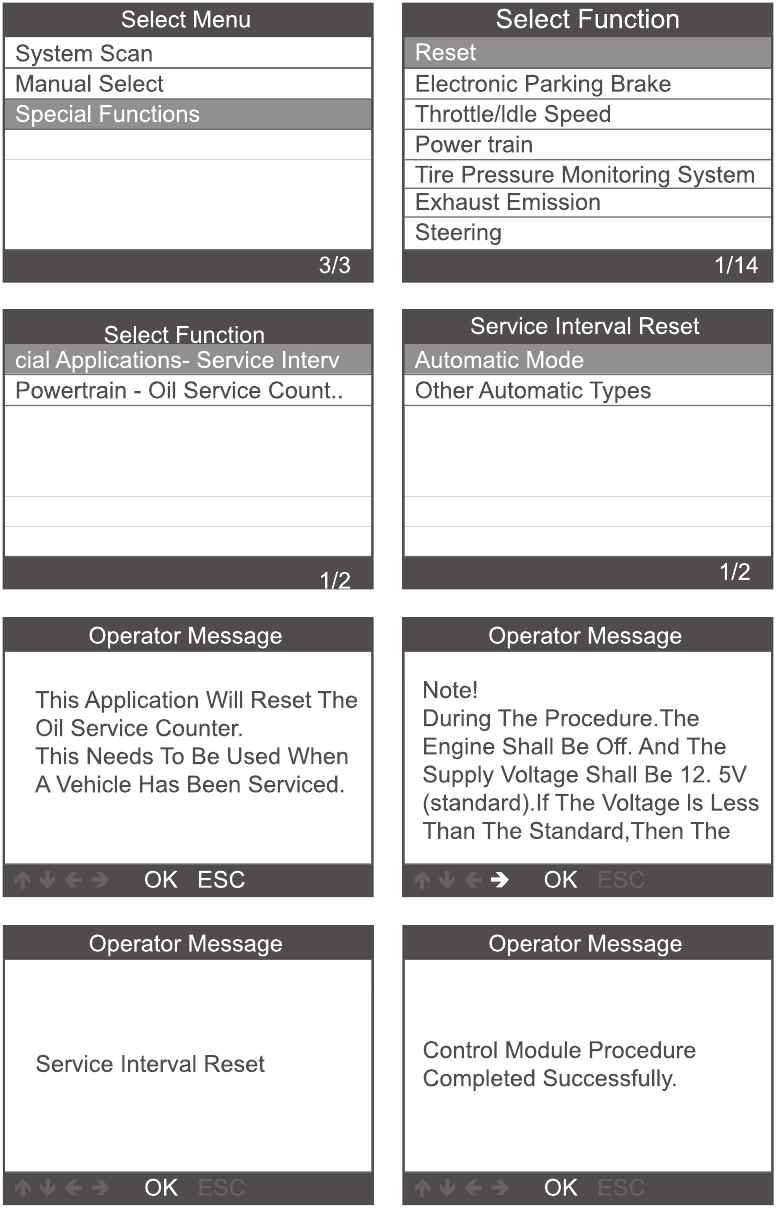

Selecteer [Special Functions] en selecteer [Reset], het wordt weergegeven zoals hierboven:
Volg de instructies. Aangezien er veel stappen zijn, geven we slechts enkele van de afbeeldingen.

Opmerking: verschillende voertuigen hebben verschillende diagnostische menu's.

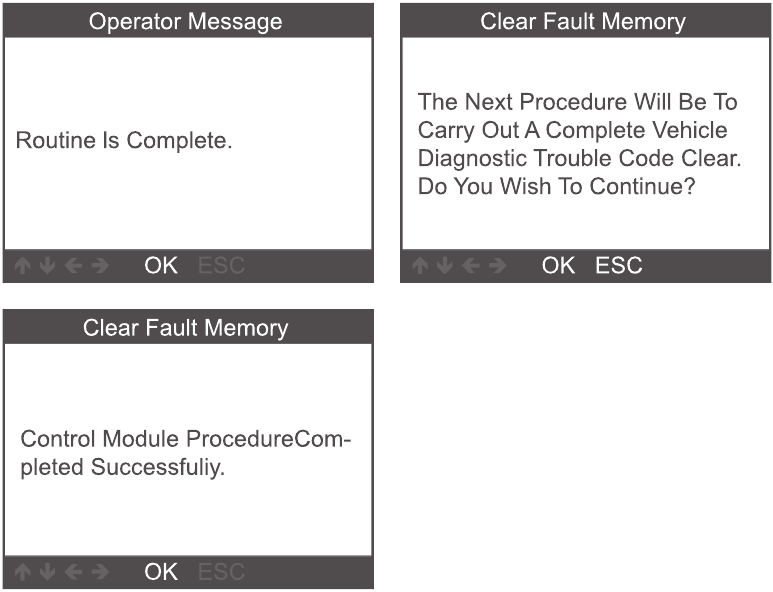

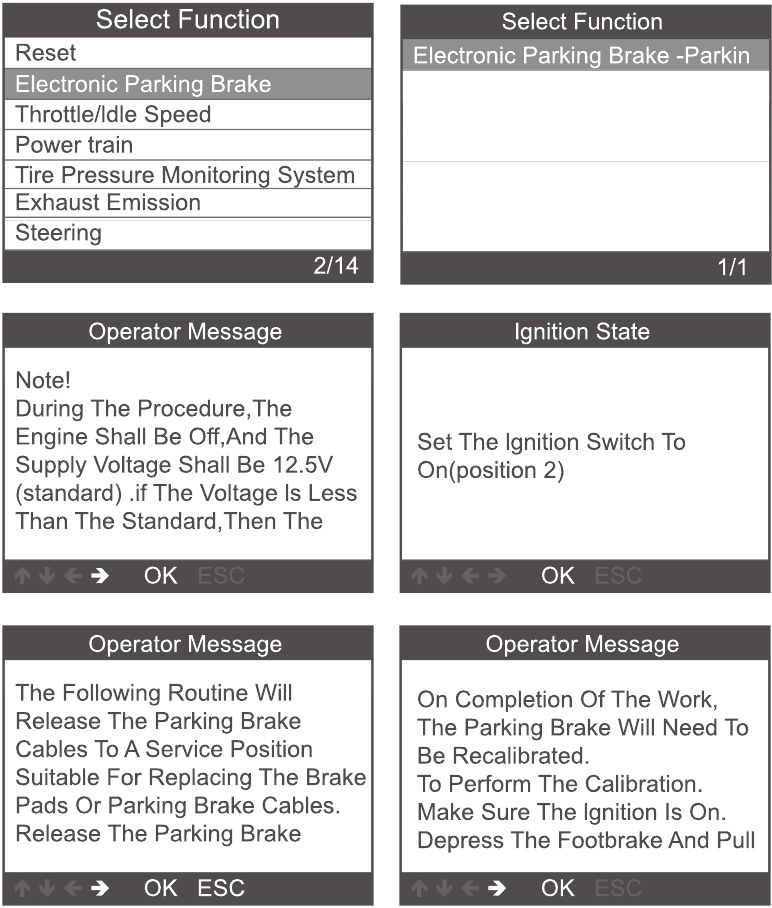

Elektronische parkeerrem

Selecteer [Special Functions] en selecteer [Electronic Parking Brake], het wordt als volgt weergegeven:
Volg de aanwijzingen. Aangezien er veel stappen zijn, hebben we slechts een deel van de bewerking getoond.

Gaskleppositie/stationair toerental

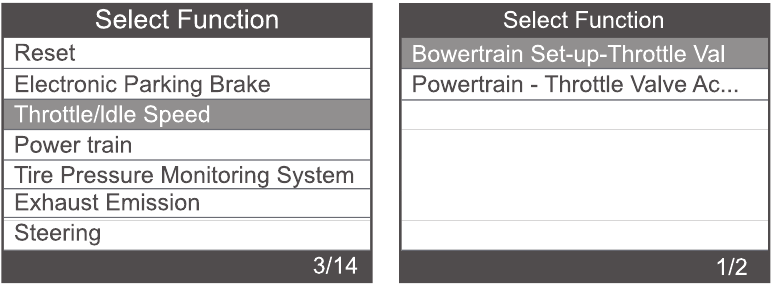

Selecteer [Special Functions] en selecteer [Throttle/ldle Speed], het wordt als volgt weergegeven:

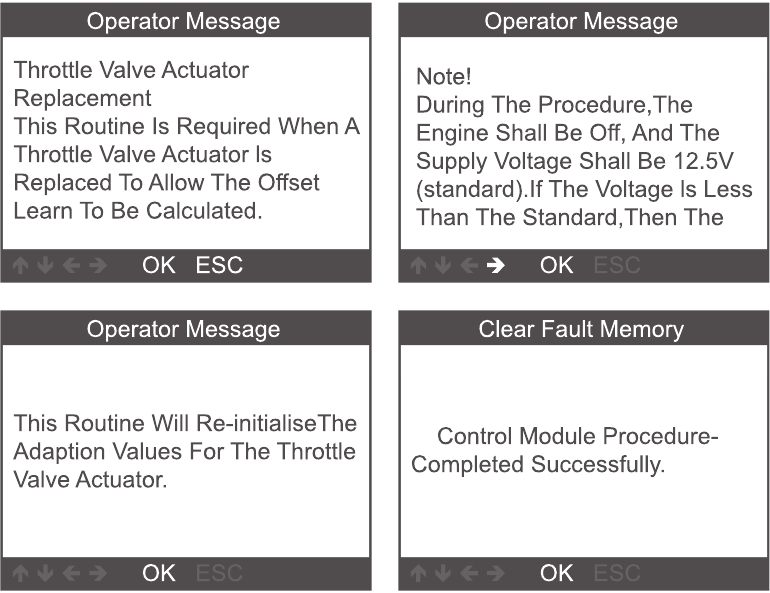

Volg de aanwijzingen. Aangezien er veel stappen zijn, hebben we slechts een deel van de bewerking getoond.

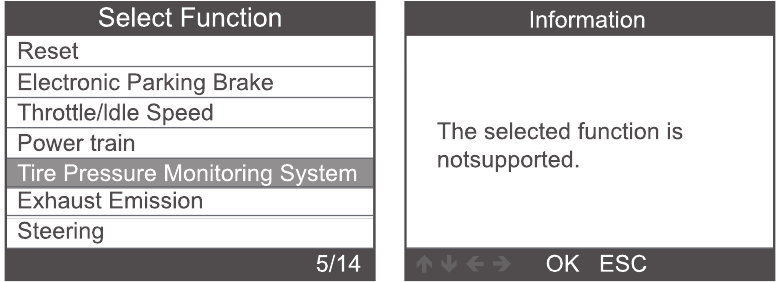

Bandenspanningscontrolesysteem

Selecteer [Special Functions] en selecteer [Tire Pressure Monitoring System]. Het wordt weergegeven zoals hierboven:
Niet alle speciale functies worden ondersteund en sommige worden niet ondersteund.

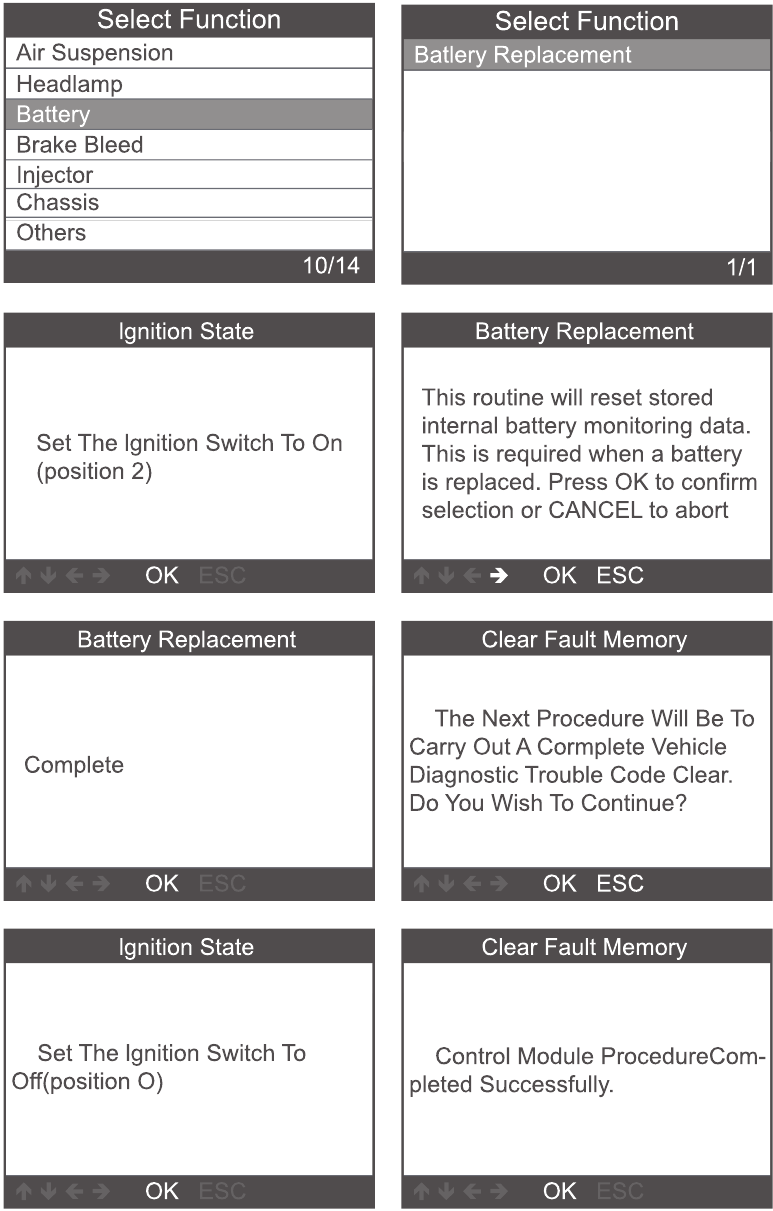

Accu

OBDII-systeem

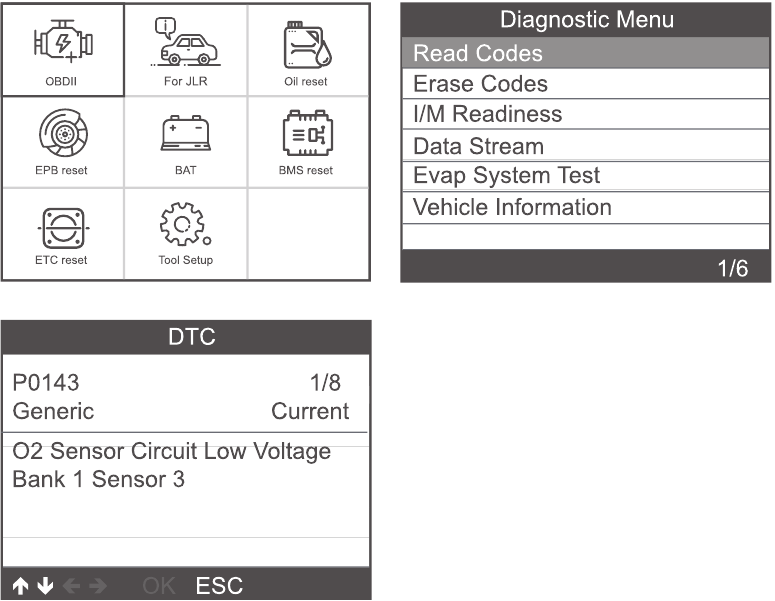

Codes lezen

Selecteer [OBDII] en selecteer [Read Codes], het wordt weergegeven zoals hierboven:

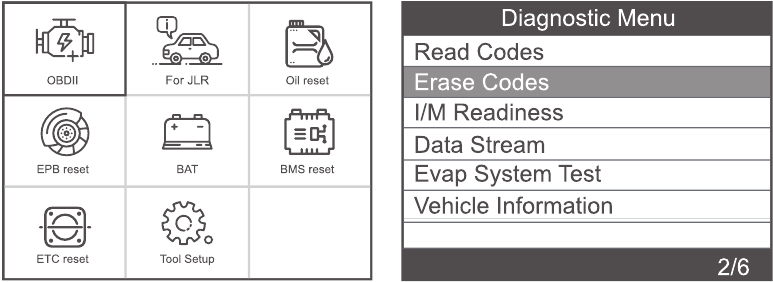

Codes wissen

Selecteer [OBDII] en selecteer [Erase Codes], het wordt weergegeven zoals hierboven:

Er verschijnt een waarschuwingsbericht waarin om uw bevestiging wordt gevraagd.

Druk op de [OK]-knop om te bevestigen.

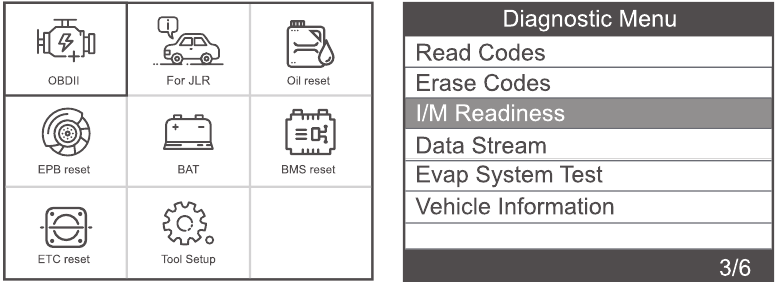

I/M-gereedheid

Selecteer [OBDII] en selecteer [I/M Readiness], het wordt als volgt weergegeven:

Datastroom

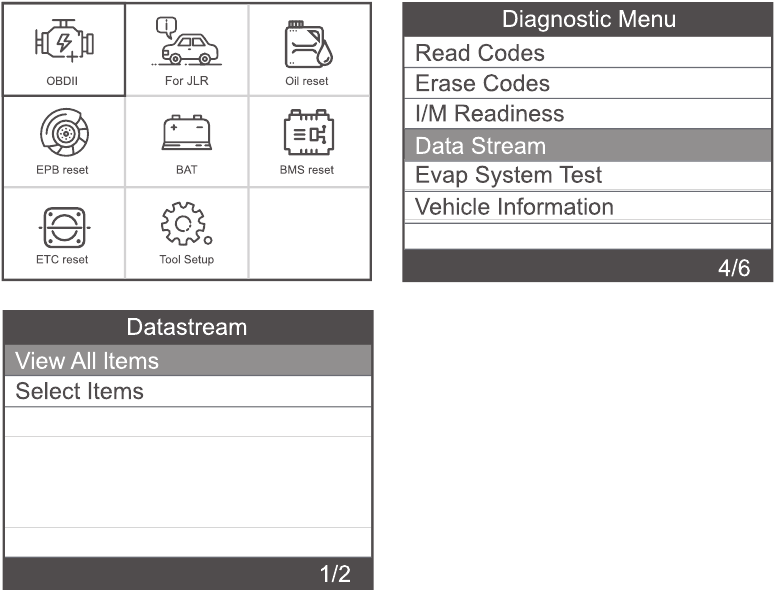

Selecteer [OBDII] en selecteer [Data Stream], het wordt weergegeven zoals hierboven:

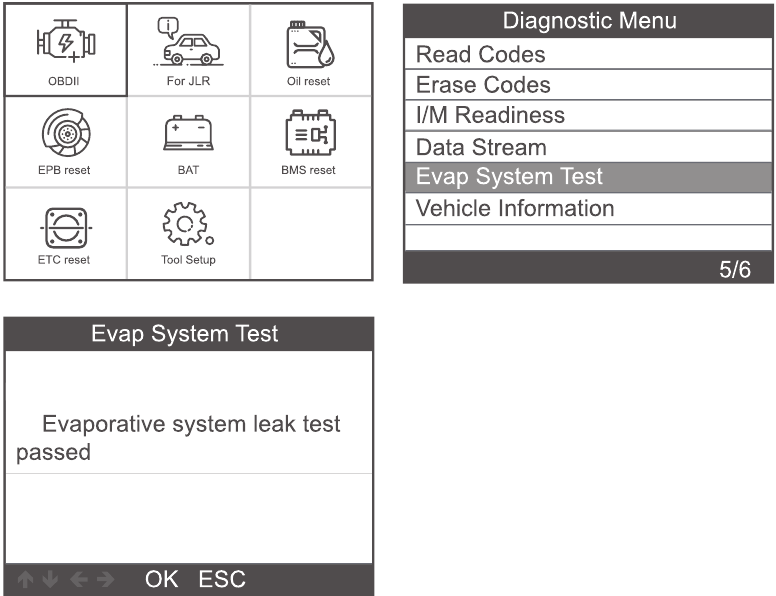

EVAP-systeemtest

Selecteer [OBDII] en selecteer [EVAP System Test], het wordt weergegeven zoals hierboven:

Voertuiginformatie

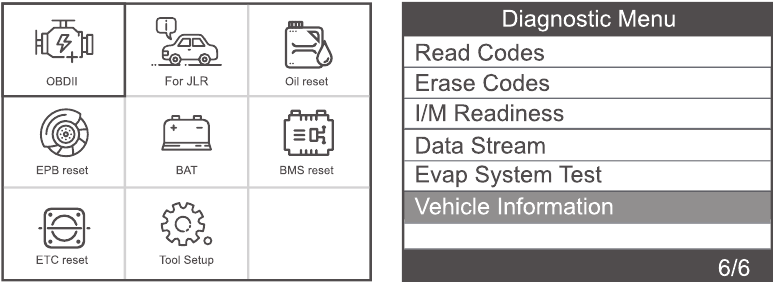

Selecteer [OBDII] en selecteer [Vehicle Information], het wordt als volgt weergegeven:

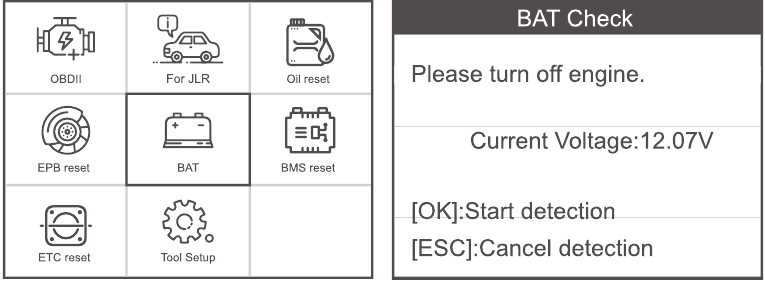

BAT-controle

Met deze functie kunt u de accuspanning in realtime aflezen. Gebruik in het hoofdmenu de toetsen LINKS/RECHTS om het BAT-menu te selecteren en druk op de OK-toets. Het scherm toont de bovenstaande interface:

Schakel de motor uit.

Wanneer u op [OK] drukt en de detectie start, wordt de interface weergegeven:

Tool setup

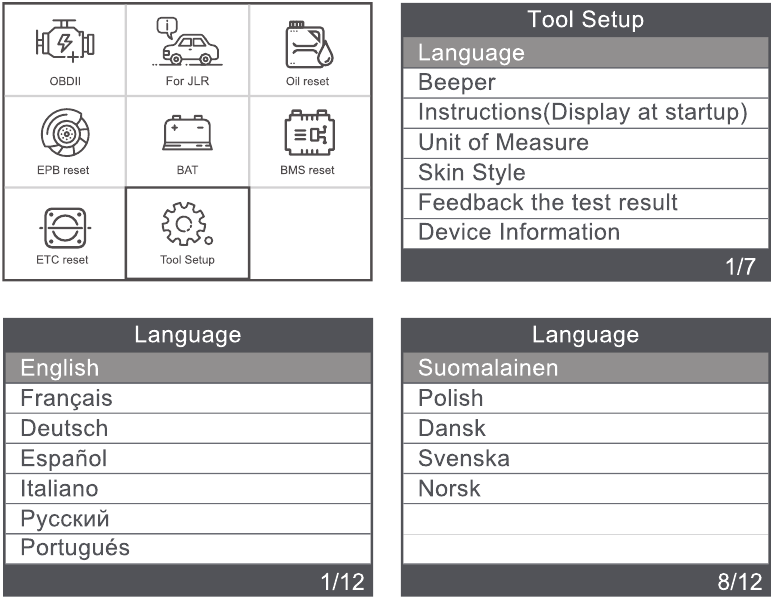

Taal

Selecteer [Language] en het wordt weergegeven zoals hierboven:
Ondersteunt alleen de meertalige "menu interface".

Pieptoon

Selecteer [Beeper] en het wordt weergegeven zoals hierboven:

Instructies (weergave bij opstarten)

Selecteer [Instructions (Display at start up)] en het bovenstaande wordt weergegeven:

Maateenheid

Selecteer [Unit of measure] en het wordt weergegeven zoals hierboven:

Skin-stijl

Selecteer [Skin Style] en het wordt weergegeven zoals hierboven:

Feedback van het testresultaat

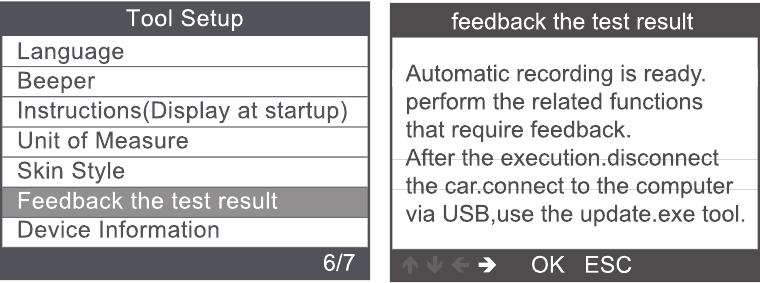

1. Als het apparaat een verbindingsfout met het voertuig aangeeft of een ander probleem tijdens het gebruik, gebruik dan de feedbackfunctie. Selecteer [Feedback the test result] en het wordt als volgt weergegeven:


Bijvoorbeeld: Registreer batterijvervanging, voer [Register battery change] in en voer de registratie van de batterijvervanging opnieuw uit (deze stap is erg belangrijk).
Opmerking: houd het apparaat tijdens de bovenstaande stappen aangesloten op het voertuig.

2. Nadat u de batterijvervanging hebt geregistreerd, koppelt u het apparaat los van het voertuig.
3. Zet de gegevens over naar uw computer en maak een feedbackbestand aan. (U moet het upgradebestand van de ANCEL-website downloaden naar uw computer).

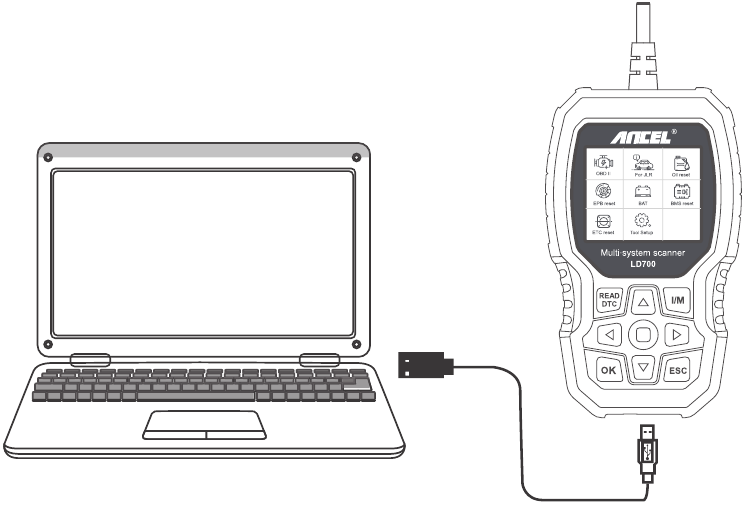

Het apparaat is via een USB-kabel aangesloten op de computer.

Selecteer het bestand "Update" en het wordt weergegeven zoals hierboven:

Klik op "Feedback" en het wordt weergegeven zoals hierboven:

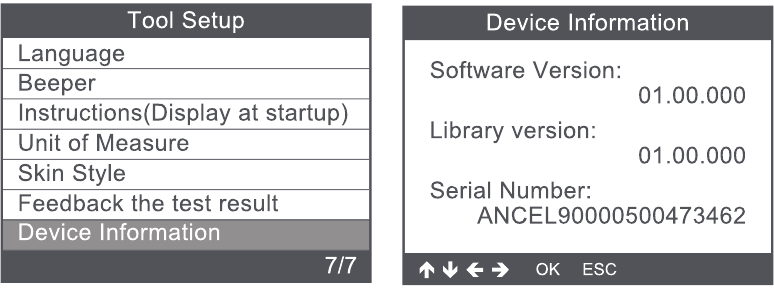

Apparaatinformatie

Selecteer [Device Information] en het wordt weergegeven zoals hierboven:

Update

1. Download de updatesoftware en pak het bestand uit.
2. Sluit het apparaat via een USB-kabel aan op de computer.
3. De updatesoftware wordt alleen ondersteund door 7/8/10. In Windows 7 moet u de driver installeren, in Windows 8/10 kunt u de updatesoftware direct uitvoeren.

Opmerking:
Windows XP en Apple-computers ondersteunen geen upgrades. Als u de upgradestappen in de instructies niet begrijpt, neem dan contact op met de klantenservice van ANCEL.

Veiligheidsmaatregelen en waarschuwingen

Om letsel of schade aan het voertuig en/of de scantool te voorkomen, dient u eerst deze handleiding te lezen en de volgende veiligheidsmaatregelen in acht te nemen wanneer u aan een voertuig werkt:

• Schakel eerst de ontsteking uit. Sluit de 16-pins connector aan en zet vervolgens de ontsteking aan.
• Voer voertuigtests altijd uit in een veilige omgeving.
• Probeer het apparaat niet te bedienen of te observeren tijdens het besturen van een voertuig.
• Het bedienen of observeren van het apparaat leidt de bestuurder af en kan leiden tot een dodelijk ongeval. Draag een veiligheidsbril die voldoet aan de normen van ANSI.
• Houd kleding, haar, handen, gereedschap, testapparatuur, enz. uit de buurt van alle bewegende of hete motoronderdelen. Gebruik het voertuig in een goed geventileerde ruimte: uitlaatgassen zijn giftig.
• Plaats blokken voor de aandrijfwielen en laat het voertuig nooit onbeheerd achter tijdens het uitvoeren van tests.
• Wees uiterst voorzichtig bij het werken in de buurt van de bobine, de verdeelkap, de ontstekingskabels en de bougies. Deze componenten genereren gevaarlijke spanningen wanneer de motor draait.
• Houd een brandblusser in de buurt die geschikt is voor benzine-, chemische en elektrische branden.
• Houd de scantool droog, schoon en vrij van olie/water of vet.
  Gebruik indien nodig een mild reinigingsmiddel op een schone doek om de buitenkant van de scantool schoon te maken.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
