ANCEL AD610 Plus - Bidirectionele scantool

Deze handleiding gebruiken

We geven in deze handleiding instructies voor het gebruik van de tool. Hieronder staan de conventies die we in de handleiding hebben gebruikt.

Vetgedrukte tekst

Vetgedrukte tekst wordt gebruikt om selecteerbare items zoals knoppen en menu-opties te markeren. Voorbeeld:
Druk op de knop ENTER om te selecteren.

Symbolen en pictogrammen

Solid Spot
Bedieningstips en lijsten die van toepassing zijn op een specifieke tool worden geïntroduceerd door een solid spot ●.
Voorbeeld:

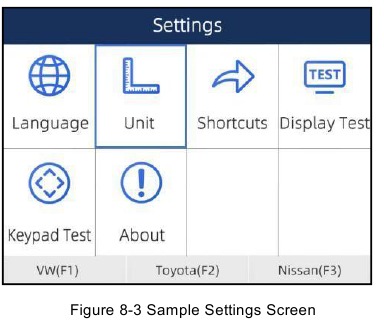

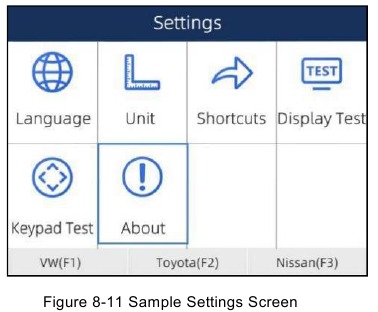

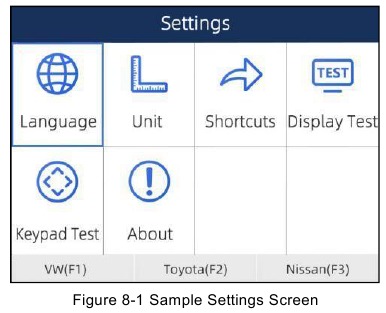

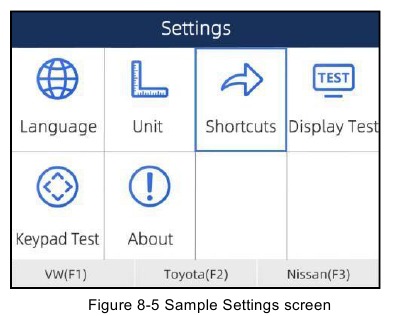

Wanneer Instellingen is geselecteerd, wordt een menu weergegeven met alle beschikbare opties. Menu-opties omvatten:

• Taal

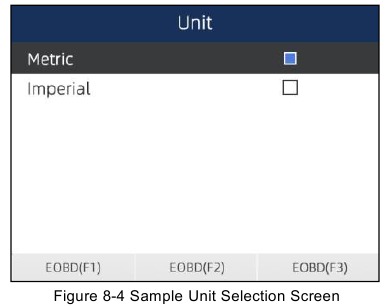

• Eenheid

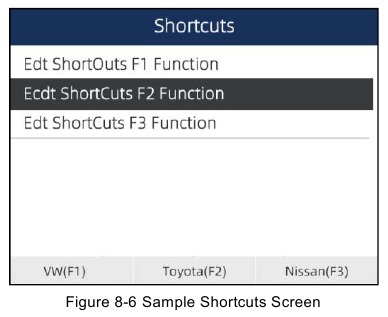

• Snelkoppelingen
• Displaytest

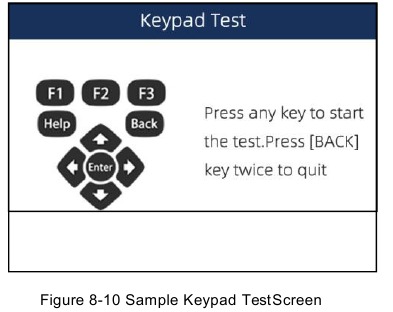

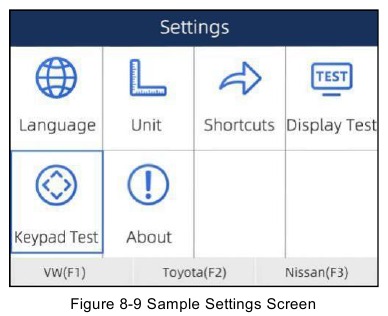

• Toetsenbordtest

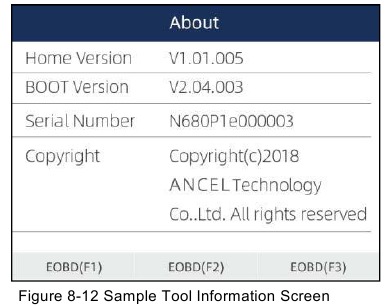

• Over

Pijl-icoon
Een pijl-icoon geeft een procedure aan.
Voorbeeld:

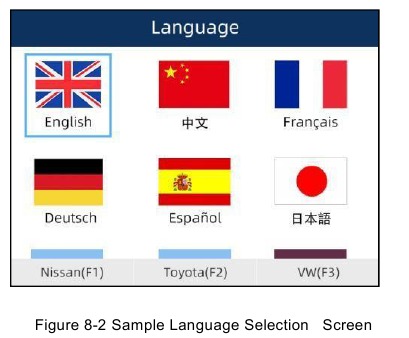

Om de menutaal te wijzigen:

1. Scrol met de pijltjestoetsen om Taal in het menu te markeren.
2. Druk op de knop ENTER om te selecteren.

Opmerking en belangrijke melding
Opmerking
Een OPMERKING geeft nuttige informatie, zoals aanvullende uitleg, tips en opmerkingen. Voorbeeld:
OPMERKING
Testresultaten duiden niet noodzakelijkerwijs op een defect onderdeel of systeem.

geeft een situatie aan die, indien niet vermeden, kan leiden tot schade aan het apparaat of voertuig.
Voorbeeld:

Laat het toetsenbord niet weken, omdat er water in de scanner kan komen.

Inleidingen

AD610Plus Professionele ABS & Airbag Reset Tool werkt op de meeste voertuigen die tegenwoordig op de weg rijden. Het heeft niet alleen een uitgebreide dekking van voertuigen, maar biedt ook een nauwkeurige en professionele diagnose van ABS- en airbagfouten.

Scannerbeschrijvingen

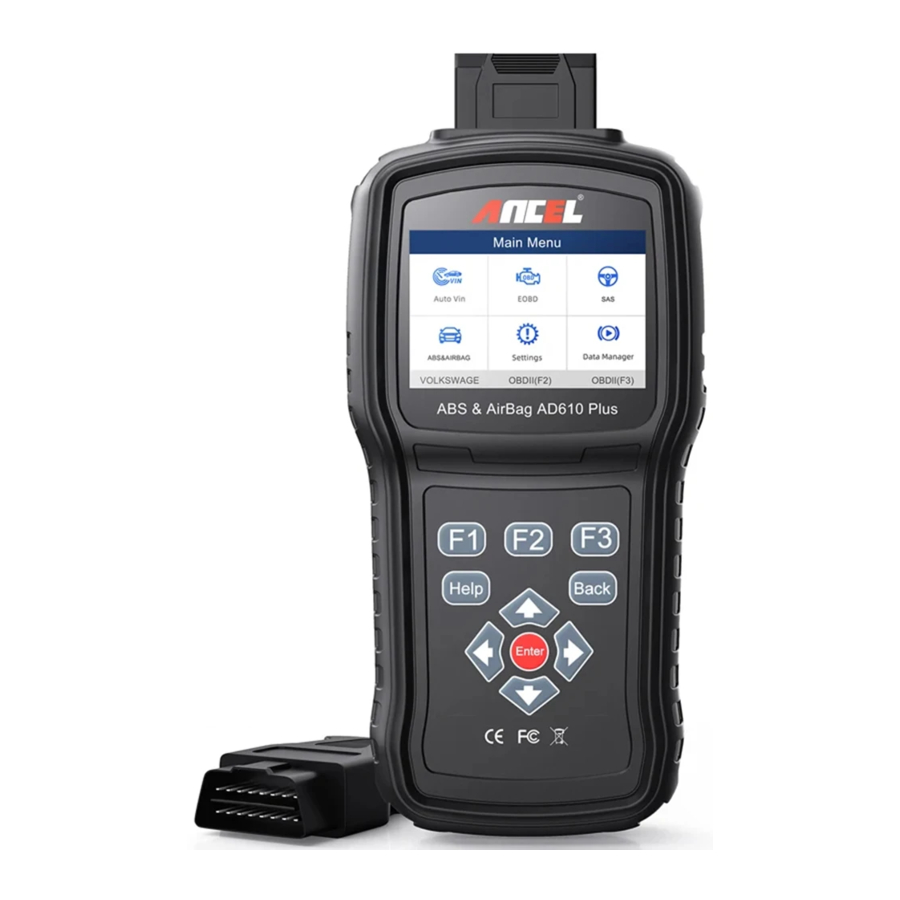

Dit gedeelte illustreert externe kenmerken, poorten en connectoren van de scanner.

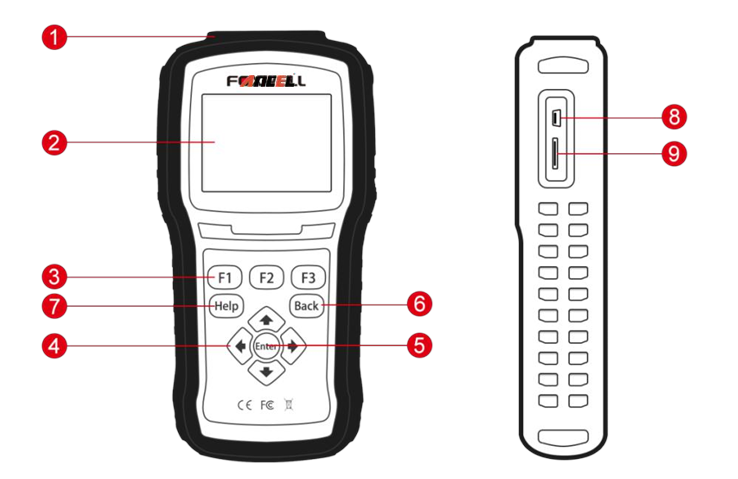

Figuur 2-1 Vooraanzicht

1. Diagnostische poort - biedt verbinding tussen voertuig en de scanner.
2. LCD-scherm - toont menu's, testresultaten en bedieningstips.
3. Functietoetsen / Sneltoetsen - drie toetsen die overeenkomen met "knoppen" op sommige schermen voor het uitvoeren van speciale opdrachten of het bieden van snelle toegang tot de meest gebruikte toepassingen of functies.
4. Richtingstoetsen - selecteer een optie of scrol door een scherm met gegevens of tekst.
5. ENTER-toets - voert een geselecteerde optie uit en gaat over het algemeen naar het volgende scherm.
6. BACK-toets - verlaat een scherm en keert over het algemeen terug naar het vorige scherm.
7. HELP-toets - geeft nuttige informatie weer.
8. USB-poort - biedt USB-stroomverbinding tussen de scanner en pc/laptop.
9. TF-kaartpoort - bevat de TF-geheugenkaart voor gegevensback-up en software-update.

Gebruik geen oplosmiddelen zoals alcohol om het toetsenbord of het scherm schoon te maken. Gebruik een mild, niet-schurend reinigingsmiddel en een zachte katoenen doek.

Accessoirebeschrijvingen

In dit gedeelte worden de accessoires vermeld die bij de scanner horen. Als u merkt dat een van de volgende items in uw pakket ontbreekt, neem dan contact op met uw lokale dealer voor hulp.

1. Gebruikershandleiding - biedt bedieningsinstructies voor het gebruik van de scanner.
2. Diagnostische kabel - biedt verbinding tussen de scanner en een voertuig.
3. USB-kabel/kaartlezer - biedt verbinding tussen de scanner en een computer om gegevens bij te werken en af te drukken.
4. Nylon draagtas - bewaart de scanner en de accessoires.

Technische specificaties

Display: Achtergrondverlichting, 240*320 TFT-kleurendisplay
Werktemperatuur: 0 tot 60 ℃ (32 tot 140℉)
Opslagtemperatuur: -20 tot 70℃ (-4 tot 158℉)
Stroomvoorziening: 8-18V voertuigvoeding en 3.3V USB-voeding
Afmetingen: (L*B*H): 200*100*38mm
Gewicht: 0.6 Kg

Aan de slag

Dit gedeelte beschrijft hoe u de scanner van stroom kunt voorzien, geeft korte inleidingen op toepassingen die op de scanner zijn geladen en de indeling van het beeldscherm, en illustreert hoe u tekst en cijfers kunt invoeren met de scantool.

De scanner van stroom voorzien

Voordat u de scanner gebruikt, moet u ervoor zorgen dat de scanner van stroom wordt voorzien.
Het apparaat werkt op een van de volgende bronnen:

• 12-volt voertuigvoeding
• USB-verbinding met computer

Aansluiten op voertuigvoeding
De scanner wordt normaal gesproken ingeschakeld wanneer deze is aangesloten op de data link connector (DLC).
Om aan te sluiten op de voertuigvoeding:

1. Zoek de data link connector (DLC). De DLC bevindt zich over het algemeen onder het dashboard aan de bestuurderszijde van het voertuig.
2. Bevestig de diagnostische kabel aan de scanner en draai de borgschroeven vast om een goede verbinding te garanderen.
3. Sluit een correcte adapter aan op de datakabel volgens het voertuig dat wordt onderhouden en steek deze in de voertuig-DLC.
4. Zet de contactsleutel in de AAN-stand.
5. De scanner start automatisch op.

Probeer nooit de scantool van stroom te voorzien via een USB-verbinding wanneer de scantool met een voertuig communiceert.

Verbinding maken met de computer via een USB-kabel
De scantool ontvangt ook stroom via de USB-poort wanneer deze op een computer is aangesloten voor software-updates en het afdrukken van gegevens.
Om verbinding te maken met de computer:

1. Sluit de scanner aan op een computer met de meegeleverde USB-kabel.

Toepassingsoverzicht

Wanneer de scantool opstart, wordt het startscherm geopend. Dit scherm toont alle toepassingen die op het apparaat zijn geladen. De beschikbare voertuigtoepassingen kunnen variëren afhankelijk van de softwareconfiguratie.

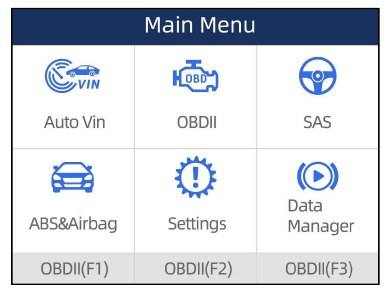

Figuur 3-1 Voorbeeld van startscherm

• Auto VIN - leidt naar schermen voor het identificeren van een auto door VIN-uitlezing.
• OBDII/EOBD - leidt naar OBDII-schermen voor alle 9 generieke OBD-systeemtests.

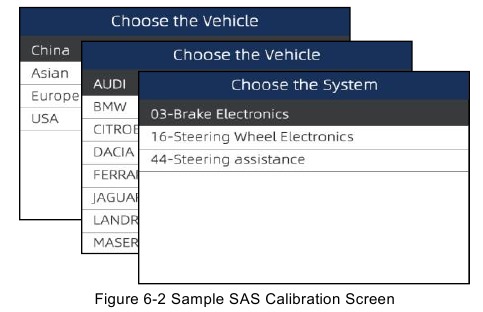

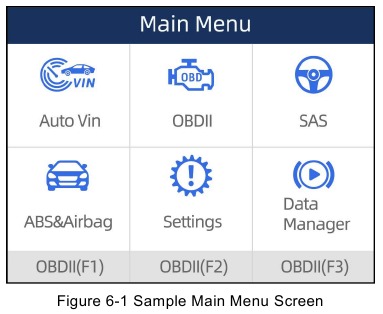

• SAS - leidt naar schermen voor stuurhoeksensor kalibratie
• ABS & Airbag - leidt naar schermen voor diagnostische foutcode-informatie, live gegevens, ECU-informatie en speciale functies van ABS- en airbagsystemen op 49 wereldwijd verkochte automerken.
• Instellingen - leidt naar schermen voor het aanpassen van standaardinstellingen aan uw eigen voorkeur en het bekijken van informatie over de scanner.
• Gegevensbeheer - leidt naar schermen voor toegang tot gegevensrecords.
• Update - leidt naar het scherm voor het bijwerken van de scanner.

Invoerdialoogvenster

Dit gedeelte illustreert hoe u de scantool kunt gebruiken om letters en cijfers in te voeren, zoals VIN-nummer, kanaalnummer, testwaarden en DTC-nummer. Doorgaans moet u mogelijk letters of cijfers invoeren wanneer u een van de volgende bewerkingen uitvoert.

• VIN-invoer
• kanaalnummer invoeren
• aanpassingswaarde instellen
• bloknummer invoeren
• inlogcode invoeren
• sleutelmatching
• DTC's opzoeken

De scantool biedt 4 verschillende soorten toetsenborden om aan uw specifieke behoeften te voldoen. Afhankelijk van de behoeften van de tekstinvoer, toont het automatisch het meest geschikte toetsenbord.

• klassiek QWERTY-toetsenbord voor het invoeren van teksten die zowel letters als cijfers bevatten
• numeriek toetsenbord voor het invoeren van cijfers
• alfabettoetsenbord voor het invoeren van letters
• hexadecimaal toetsenbord voor speciale functies, zoals sleutelmatching, UDS-codering

Om tekst in te voeren met de scantool:

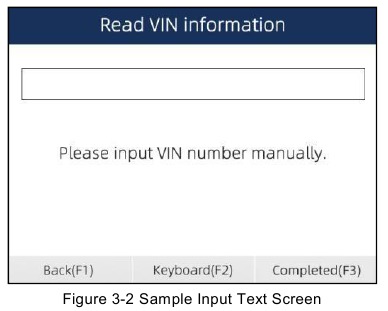

1. Wanneer u wordt gevraagd om tekst in te voeren, drukt u op de functietoets Keyboard (Toetsenbord).

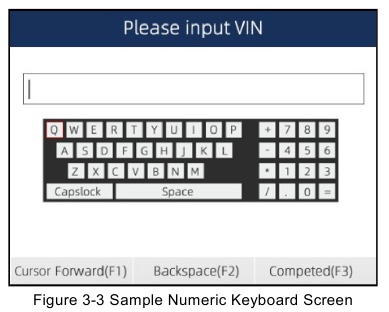

2. Scrol met de pijltjestoetsen om uw gewenste letter of nummer te markeren en druk op de ENTER-toets om te bevestigen.

3. Om een letter of nummer te verwijderen, gebruikt u de functietoets Cursor Forward t (Cursor vooruit) om de cursor ernaar te verplaatsen en drukt u vervolgens op de knop Backspace (Backspace).
4. Wanneer u klaar bent met de invoer, drukt u op de toets Completed (Voltooid) om verder te gaan.

Voertuigidentificatie

Deze sectie illustreert hoe u de scanner gebruikt om de specificaties van het te testen voertuig te identificeren.
De gepresenteerde voertuigidentificatie-informatie wordt verstrekt door de ECM van het te testen voertuig. Daarom moeten bepaalde kenmerken van het testvoertuig in de scantool worden ingevoerd om ervoor te zorgen dat de gegevens correct worden weergegeven. De voertuigidentificatiesequentie is menugestuurd, u volgt eenvoudig de schermprompts en maakt een reeks keuzes. Elke selectie die u maakt, brengt u naar het volgende scherm. Exacte procedures kunnen enigszins variëren per voertuig. Het identificeert een voertuig doorgaans op een van de volgende manieren:

• Automatisch VIN lezen
• Handmatige VIN-invoer
• Handmatige voertuigselectie

OPMERKING
Niet alle hierboven vermelde identificatieopties zijn van toepassing op alle voertuigen. Beschikbare opties kunnen variëren per voertuigfabrikant.

Auto VIN

Auto VIN is een snelkoppeling voor het VIN-leesmenu dat doorgaans de volgende opties bevat:

• Automatische VIN-acquisitie
• Handmatige VIN-invoer

Automatische VIN-acquisitie
Automatische VIN-acquisitie maakt het mogelijk om een voertuig te identificeren door automatisch het voertuigidentificatienummer (VIN) te lezen.
Om een voertuig automatisch te identificeren door VIN te lezen:

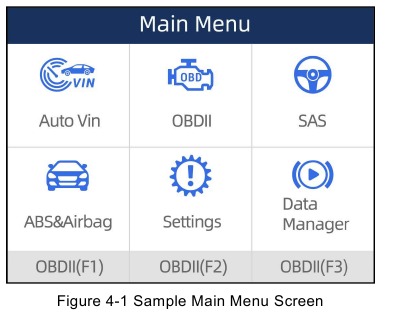

1. Blader met de pijltoetsen om Auto VIN te markeren in het hoofdmenu en druk op de ENTER-toets.

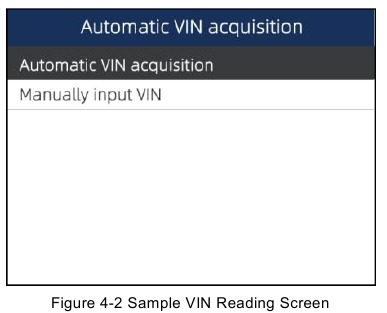

2. Selecteer Automatic VIN Acquisition (Automatische VIN-acquisitie) in het menu en druk op de ENTER-toets.

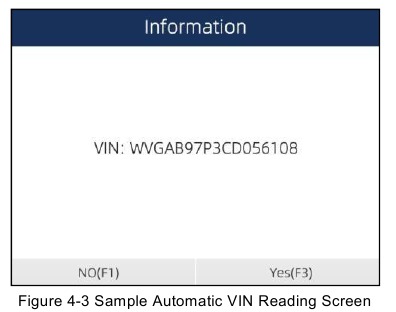

3. De scantool begint te communiceren met het voertuig en leest automatisch de voertuigspecificatie of VIN-code.

4. Antwoord YES (JA) als de voertuigspecificatie of VIN-code correct is en er een menu met controllerselectie wordt weergegeven. Antwoord NO (NEE) als deze onjuist is en u het juiste VIN-nummer handmatig moet invoeren.

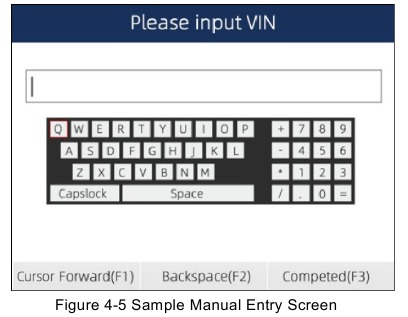

5. Als het te lang duurt om de VIN-code te krijgen, drukt u op Cancel (Annuleren) om te stoppen en de VIN handmatig in te voeren. Of als het niet lukt om de VIN te identificeren, voert u de VIN handmatig in of klikt u op Cancel (Annuleren) om af te sluiten.

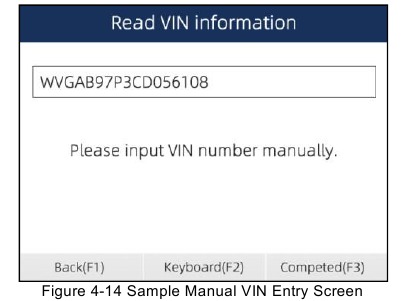

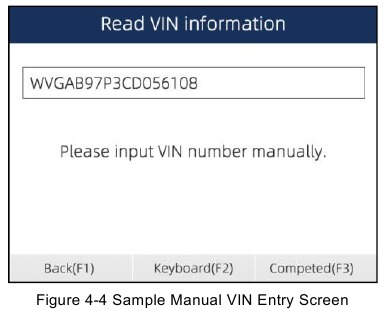

Handmatige VIN-invoer
Handmatige VIN-invoer identificeert een voertuig door handmatig een 17-cijferige VIN-code in te voeren.
Om een voertuig te identificeren door handmatige VIN-invoer:

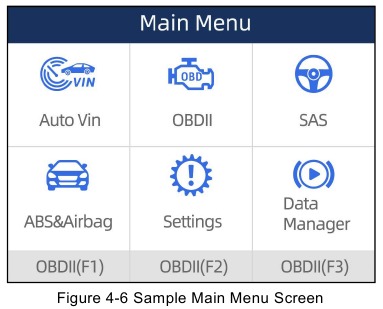

1. Blader met de pijltoetsen om Auto VIN te markeren in het hoofdmenu en druk op de ENTER-toets.

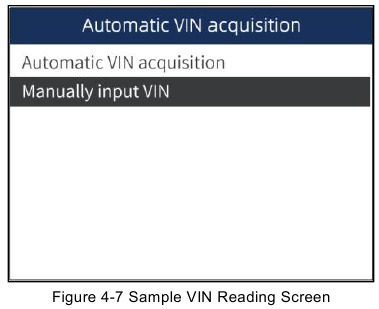

2. Selecteer Manually input VIN (Handmatig VIN invoeren) in het menu en druk op de ENTER-toets.

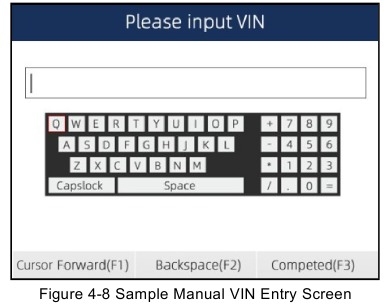

3. Druk op de functietoets Keyboard (Toetsenbord) en een virtueel toetsenbord wordt geopend voor VIN-invoer.

4. Voer een geldige VIN-code in en gebruik de functietoets Completed (Voltooid) om te bevestigen. De scantool begint het voertuig te identificeren.

Handmatige voertuigselectie

Selecteer het voertuigmerk dat u wilt testen, er zijn twee manieren om naar de diagnostische handelingen te gaan.

• SmartVIN
• Handmatige selectie

SmartVIN
SmartVIN maakt het mogelijk om een voertuig te identificeren door automatisch het voertuigidentificatienummer (VIN) te lezen.
Om een voertuig te identificeren met SmartVIN:

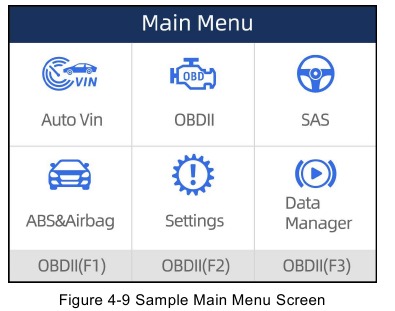

1. Blader met de pijltoetsen om ABS & Airbag te markeren in het hoofdmenu en druk op de ENTER-toets om te starten. Als u de applicatie aan een van de functietoetsen onder aan het scherm hebt toegewezen, kunt u ook op de functietoets drukken om de applicatie te starten.

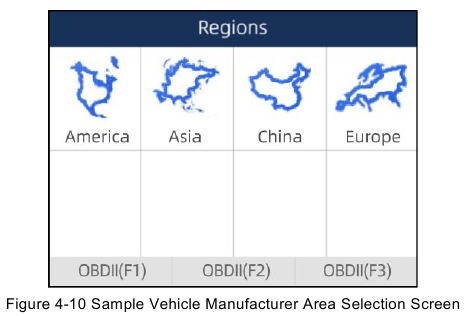

2. Een scherm met voertuigfabrikantgebieden wordt weergegeven. Selecteer het gebied waar het automerk vandaan komt. Er wordt een lijst met voertuigmerken weergegeven.

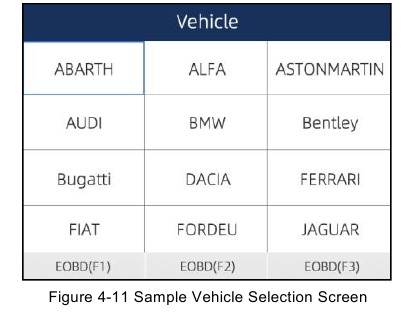

3. Selecteer de voertuigfabrikant. Er wordt een lijst met voertuigidentificatieopties weergegeven.

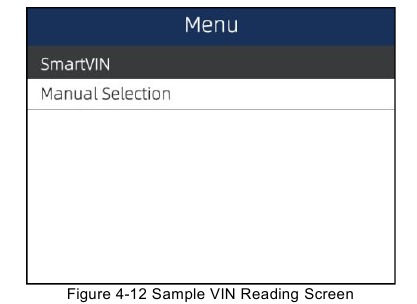

4. Selecteer SmartVIN in het menu en druk op de ENTER-toets.

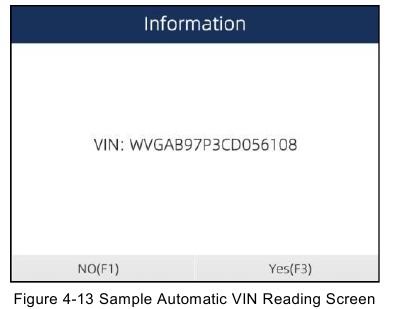

5. De scantool begint te communiceren met het voertuig en leest automatisch de voertuigspecificatie of VIN-code.

6. Antwoord YES (JA) als de voertuigspecificatie of VIN-code correct is en er een menu met controllerselectie wordt weergegeven. Antwoord NO (NEE) als deze onjuist is en u het juiste VIN-nummer handmatig moet invoeren.

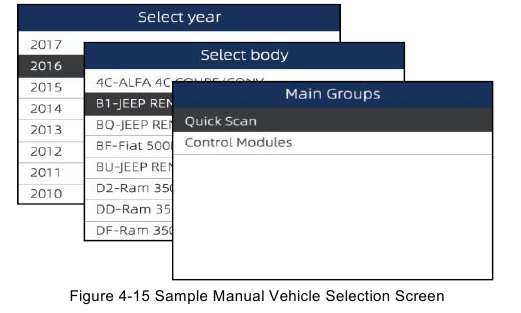

Handmatige selectie
Handmatige selectie identificeert een voertuig door verschillende selecties te maken op basis van bepaalde VIN-tekens, zoals modeljaar en motortype.
Om een voertuig te identificeren door handmatige voertuigselectie:

1. Raadpleeg stap 1-3 van 4.2.1 SmartVIN.
2. Selecteer in elk scherm dat verschijnt de juiste optie en druk vervolgens op de ENTER-toets. Doe dit totdat de volledige voertuiginformatie is ingevoerd en het menu van controllerselectie wordt weergegeven.


Diagnostische handelingen

Dit gedeelte illustreert hoe u de scanner kunt gebruiken om diagnostische foutcodes te lezen en te wissen, en om "live" gegevensuitlezingen en ECU-informatie te bekijken op controllers die op verschillende voertuigen zijn geïnstalleerd, en ook om "opnamen" van de gegevensuitlezingen op te slaan.

Selectie van regelmodule

Wanneer u de identificatie van het voertuig hebt voltooid, moet u de regelmodules identificeren die in het voertuig zijn geïnstalleerd. Er zijn twee manieren om de controllers te identificeren die in een auto zijn geïnstalleerd:

• Snelle scan
• Regelmodules

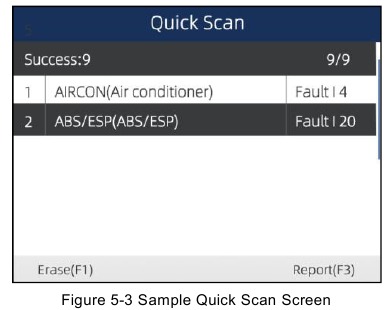

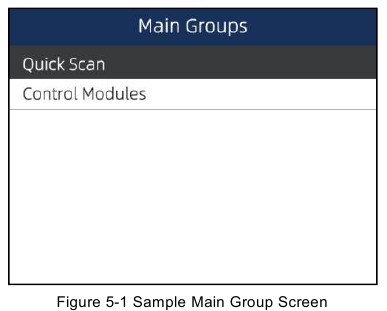

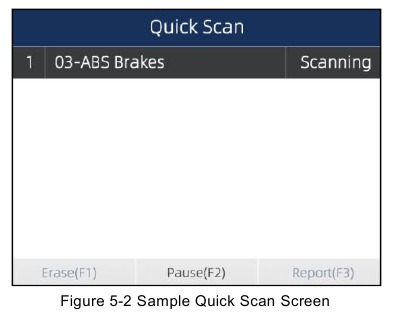

Snelle scan
Snelle scan voert een automatische systeemtest uit om te bepalen welke regelmodules op het voertuig zijn geïnstalleerd en geeft een overzicht van diagnostische foutcodes (DTC's). Afhankelijk van het aantal regelmodules kan het 10 minuten of langer duren om de test te voltooien.
Om een automatische systeemscan uit te voeren:

1. Blader met de pijltjestoetsen om Quick Scan (Snelle scan) in het menu te markeren en druk op ENTER om te starten.

2. Om de scan te pauzeren, drukt u op de functietoets die overeenkomt met Pause (Pauze) op het scherm.

3. Aan het einde van een succesvolle automatische controllerscan wordt een menu weergegeven met een lijst van geïnstalleerde controllers samen met hun DTC-overzicht.

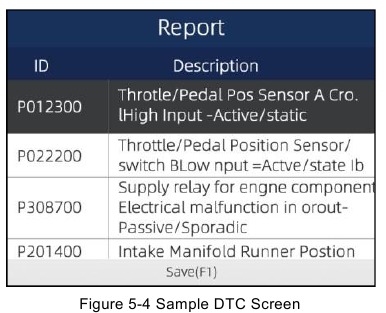

4. Als er diagnostische foutcode(s) zijn gedetecteerd in een regeleenheid, drukt u op de functietoets die overeenkomt met Report (Rapport) op het scherm om details van de code-informatie te bekijken. Of druk op de functietoets Erase (Wissen) om ze te wissen.

5. Druk op functietoets F1 om de foutcode-informatie op te slaan.
6. Selecteer het systeem dat u wilt testen en druk op de ENTER-toets. Wanneer de scanner een verbinding met het voertuig tot stand heeft gebracht, wordt het functie-menu weergegeven.

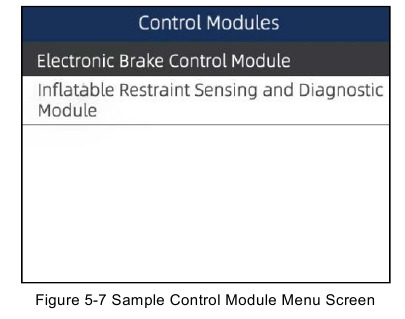

Regelmodules
Regelmodules scherm toont alle controllers die beschikbaar zijn op de voertuigen. De controllers die in het menu worden vermeld, betekenen niet dat ze op het voertuig zijn geïnstalleerd.
Om een systeem te selecteren om te testen:

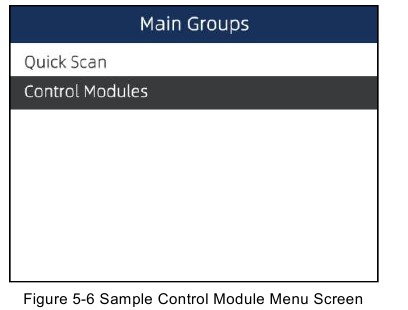

1. Blader met de pijltjestoetsen om Control Modules (Regelmodules) in het menu te markeren en druk op de ENTER-toets. Er wordt een menu met controllers weergegeven.

2. Selecteer het systeem dat u wilt testen. Wanneer de scanner een verbinding met het voertuig tot stand heeft gebracht, wordt het functie-menu weergegeven.


Diagnostische handelingen

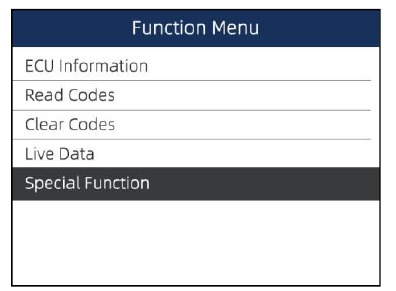

Nadat een systeem is geselecteerd en de scanner de communicatie met het voertuig tot stand heeft gebracht, wordt het functie-menu weergegeven. De menu-opties kunnen zijn:

• ECU-informatie
• Codes lezen
• Codes wissen
• Live gegevens

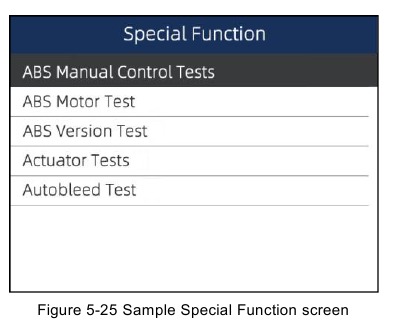

• Speciale functies

OPMERKING
Niet alle bovenstaande functieopties zijn van toepassing op alle voertuigen. Beschikbare opties kunnen variëren per jaar, model en merk van het testvoertuig.

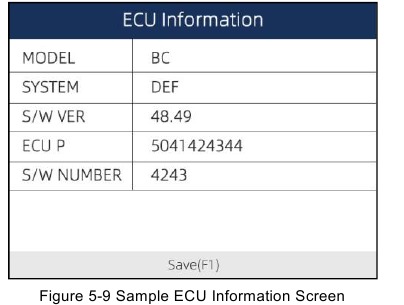

ECU-informatie
ECU-informatie scherm toont de identificatiegegevens van de regeleenheid die wordt getest, zoals de identificatiestring van de regeleenheid, de codering van de regeleenheid en de werkplaatscode.
Om ECU-informatie te lezen:

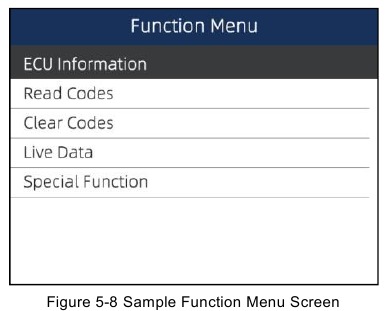

1. Selecteer ECU Information (ECU-informatie) in het menu en druk op de ENTER (ENTER)-toets.

2. Een scherm met gedetailleerde informatie over de geselecteerde regeleenheid wordt weergegeven.

3. Druk op de functietoets Save (Opslaan) om ECU-informatie op te slaan. Of gebruik de BACK (TERUG)-toets om af te sluiten.

Codes lezen
Read Codes (Codes lezen)-menu laat u foutcodes lezen die in de regeleenheid zijn gevonden.
Typische codestatussen zijn:

• Aanwezige/permanente/huidige codes
• In behandeling zijnde codes
• Geschiedenis codes

Aanwezige/permanente/huidige codes die in een regeleenheid zijn opgeslagen, worden gebruikt om de oorzaak van een probleem of problemen met een voertuig te helpen identificeren. Deze codes zijn een bepaald aantal keren voorgekomen en duiden op een probleem dat reparatie vereist.
Codes in behandeling worden ook wel rijpende codes genoemd die intermitterende fouten aangeven. Als de fout niet binnen een bepaald aantal rijcycli optreedt (afhankelijk van het voertuig), wordt de code uit het geheugen gewist. Als een fout een bepaald aantal keren optreedt, rijpt de code in een DTC en gaat de MIL branden of knipperen.
Geschiedenis codes worden ook wel verleden codes genoemd die intermitterende DTC's aangeven die momenteel niet actief zijn.
Om codes van een voertuig te lezen:

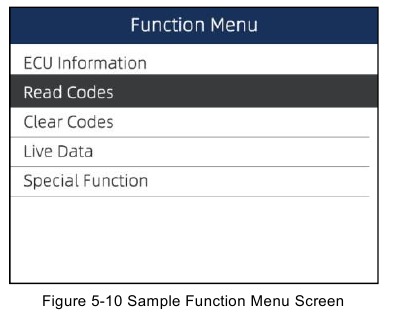

1. Scroll met de pijltjestoetsen om Read Codes (Codes lezen) in het functie-menu te markeren en druk op de ENTER (ENTER)-toets. Een codelijst inclusief codenummer en de bijbehorende beschrijving wordt weergegeven.

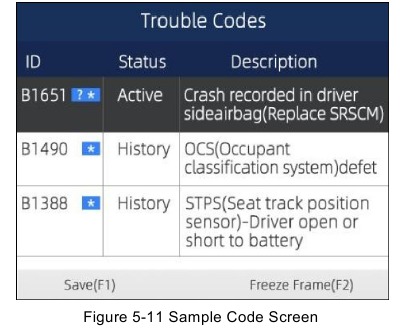

2. Gebruik de pijltjestoetsen omhoog en omlaag om door de gegevens te scrollen om regels te selecteren, en de pijltjestoetsen links en rechts om heen en weer door verschillende schermen met gegevens te scrollen.

3. Druk op de functietoets Save (Opslaan) om DTC-informatie op te slaan. Druk op de functietoets Freeze Frame (Freeze frame) om freeze-gegevens te bekijken.

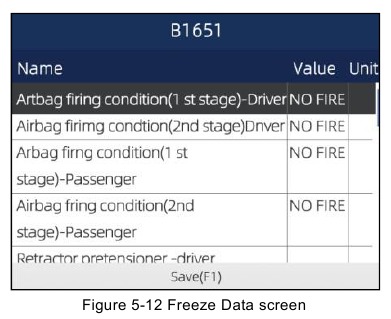

   Freeze Frame Data (Freeze frame-gegevens): een momentopname van kritieke bedrijfsomstandigheden van het voertuig die automatisch door de boordcomputer worden vastgelegd op het moment dat de DTC is ingesteld. Het is een goede functie om te helpen bepalen wat de fout heeft veroorzaakt.

4. Gebruik de pijltjestoetsen links en rechts om heen en weer door verschillende schermen met gegevens te scrollen.
5. Druk op de functietoets Save (Opslaan) om freeze frame-informatie op te slaan. Of gebruik de BACK (TERUG)-toets om af te sluiten.

Codes wissen
Clear Codes (Codes wissen)-menu laat u alle huidige en opgeslagen DTC's wissen uit een geselecteerde regeleenheid. Het wist ook alle tijdelijke ECU-informatie, inclusief freeze frame. Zorg er dus voor dat het geselecteerde systeem volledig is gecontroleerd en onderhouden door technici en dat er geen essentiële informatie verloren gaat voordat u codes wist.

OPMERKING

• Om codes te wissen, moet de contactsleutel op ON (AAN) staan en de motor uit.
• Clear Codes (Codes wissen) lost het probleem dat de fout heeft veroorzaakt niet op! DTC's mogen pas worden gewist nadat de omstandigheden die ze hebben veroorzaakt, zijn gecorrigeerd.

Om codes te wissen:

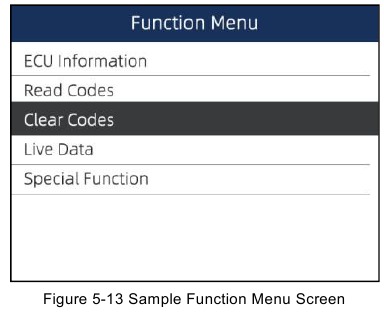

1. Scroll met de pijltjestoetsen om Clear Codes (Codes wissen) in het functie-menu te markeren en druk op de ENTER (ENTER)-toets.

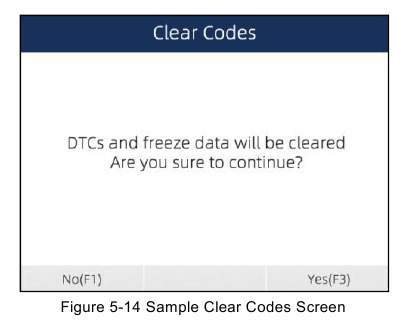

2. Volg de instructies op het scherm en beantwoord vragen over het voertuig dat wordt getest om de procedure te voltooien.

3. Controleer de codes opnieuw. Als er nog codes zijn, herhaalt u de stappen voor het wissen van codes.

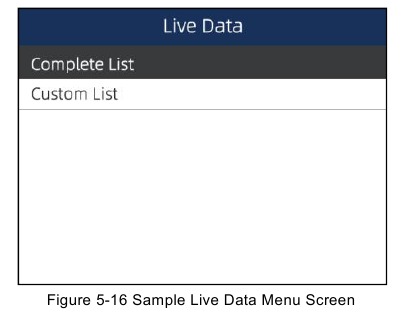

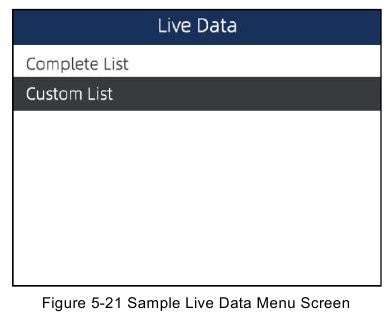

Live gegevens

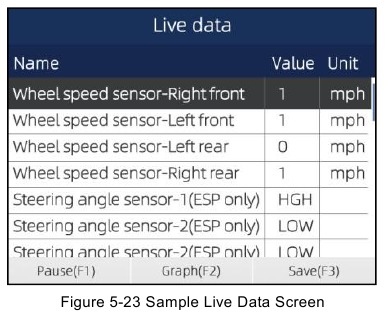

Live Data (Live gegevens)-menu laat u real-time PID-gegevens bekijken en vastleggen van een geselecteerde elektronische regeleenheid van het voertuig.
Menu-opties omvatten doorgaans:

• Volledige lijst

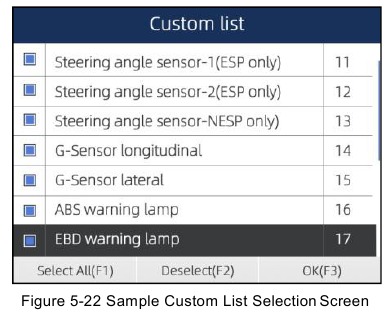

• Aangepaste lijst

Volledige gegevenslijst
Volledige lijst menu stelt u in staat om alle live PID-gegevens van een geselecteerd systeem te bekijken.
Om live PID-gegevens te bekijken:

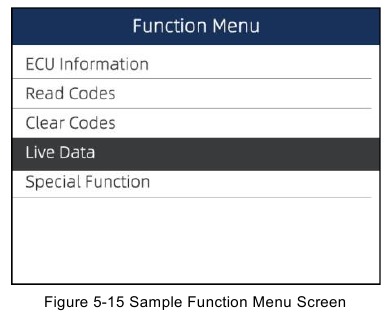

1. Blader met de pijltjestoetsen om Live gegevens (Live gegevens) in het menu te markeren en druk op de ENTER-toets.

2. Selecteer de Complete List (Volledige lijst) in het menu en druk op de ENTER-toets om het gegevensscherm weer te geven.

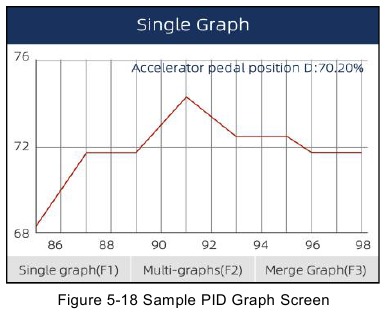

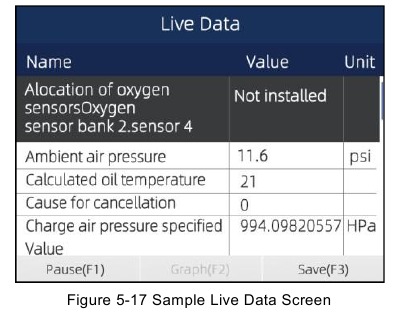

3. Blader met de pijltjestoetsen omhoog en omlaag om een regel te markeren en met de pijltjestoetsen naar links en rechts om heen en weer te bladeren door verschillende gegevensschermen. Druk op de functietoets Pause (Pauze) om het verzamelen van gegevens van het voertuig te onderbreken en gebruik de Start-toets om het verzamelen van gegevens te hervatten. Om gegevens op te slaan in het geheugen van de scanner, gebruikt u de functietoets SAVE (OPSLAAN) en drukt u op Stop Saving (Stop met opslaan) om het opnemen op elk gewenst moment te stoppen.

4. Gebruik de pijltjestoetsen omhoog en omlaag om een regel te selecteren. Als Graph (Grafiek) is gemarkeerd, geeft dit aan dat er een grafiek beschikbaar is voor de geselecteerde regel. Druk op de functietoets Graph (Grafiek) om de PID-grafiek weer te geven.

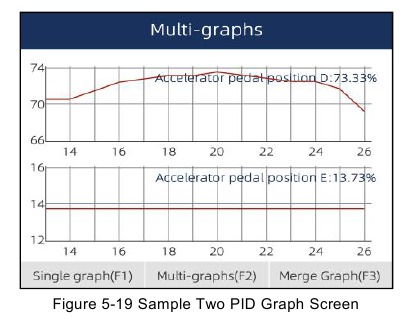

5. Druk op de functietoets Multi-graphs (Meerdere grafieken) om twee PID-grafieken in één scherm weer te geven. Druk op Single graph (Enkele grafiek) om één plot te bekijken.

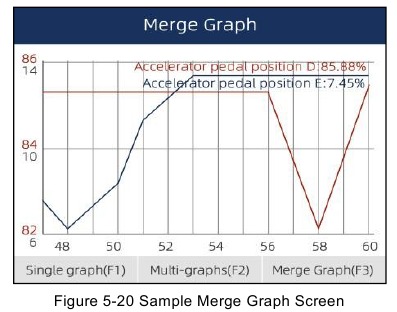

6. Druk op de functietoets Merge Graph (Grafiek samenvoegen) om twee PID-plots in één coördinaat weer te geven om te controleren hoe ze elkaar beïnvloeden.

7. Druk op de Back (Terug)-toets om terug te keren naar het vorige menu.

Aangepaste lijst
Aangepaste lijst menu stelt u in staat om het aantal PID's in de gegevenslijst te minimaliseren en u te concentreren op verdachte of symptoom-specifieke gegevensparameters.
Om een aangepaste gegevenslijst te maken:

1. Selecteer Custom List (Aangepaste lijst) in het menu en druk op de ENTER-toets.

2. Het scherm voor het selecteren van aangepaste gegevens wordt weergegeven. Blader met de pijltjestoetsen omhoog en omlaag om een regel te markeren, druk op de ENTER-toets en herhaal de actie om meer selecties te maken. Om een item te deselecteren, selecteert u het opnieuw en drukt u op de ENTER-toets. U kunt ook de functietoetsen Select All (Alles selecteren) en Deselect (Deselecteren) gebruiken om alle items in één keer te selecteren of te deselecteren.

3. Wanneer u klaar bent met selecteren, gebruikt u de functietoets OK (OK) om de geselecteerde items weer te geven.


Speciale functies
Speciale tests zijn bi-directionele diagnostische tests op antiblokkeersystemen en airbags. Met de tests kunt u de scanner gebruiken om tijdelijk een voertuigsysteem of -onderdeel te activeren of te bedienen, en wanneer u de test verlaat, keert het systeem/onderdeel terug naar de normale werking.
Sommige tests geven een opdracht aan de operator weer. Als bijvoorbeeld "Press Brake Pedal" (Rempedaal indrukken) wordt weergegeven, moet de operator het rempedaal indrukken en vasthouden en vervolgens verdergaan. Het aantal en het type tests verschillen voor elk voertuig, jaar en onderdelen.
Typische speciale testopties zijn:

• ABS Manual Control Tests (ABS handmatige bedieningstests) – maakt het mogelijk om de actuatoren handmatig te bedienen om ABS-motoren, solenoïden, solenoïde-inschakelrelais, EMB's en meer te testen.
• ABS Motor Test (ABS-motortest) – maakt het mogelijk om de ABS-pomp motor handmatig te bedienen.
• ABS Version Test (ABS-versietest) – geeft de naam van het remsysteem en het ABS-controllerversienummer, de software-ID en de volgordewaarde weer.
• Actuator Tests (Actuatortests) – maakt het mogelijk om de actuatoren handmatig te bedienen om AYC-kleppen, inlaatkleppen, uitlaatkleppen, pompmotoren en TRACS-kleppen te testen.
• Auto Bleed Test, Automated Bleed, or Service Bleed (Automatische ontluchtingstest, geautomatiseerde ontluchting of serviceontluchting) – verwijdert lucht uit de interne remvloeistofkamers na het uitvoeren van onderhoud aan de remmen.

Voordat u het remsysteem ontlucht, moet u ervoor zorgen dat er geen diagnostische codes aanwezig zijn. Laat de hoofdremcilinder niet drooglopen tijdens het ontluchten van de remmen.

Controleer na het ontluchten van het remsysteem het rempedaal op overmatige beweging of een "sponzig" gevoel. Ontlucht opnieuw als een van beide aanwezig is.

• Automated Test - geeft automatisch opdracht aan elke magneetventiel en de pompmotor om aan en uit te schakelen om de juiste werking te testen.
• Brake Bleed Preparation Test - bereidt de remleidingen voor op ontluchting door lucht uit de modulator te verwijderen. De test herpositioneert alle ABS- en TCS-motoren, schakelt de TCS-motoren en brengt vervolgens alle motoren terug naar de "home"-positie onderaan de boring.
• Function Test - geeft automatisch opdracht aan het ABS-relais, de ventielmagneetventielen en de pompmotor om aan en uit te schakelen om de juiste werking te testen.
• Gear Tension Relief Test - ontlast de spanning van de ABS-motortandwielen, zodat u het ABS-motorpakket kunt scheiden van de ABS-hydraulische modulator.
• Hydraulic Control Tests - maakt het mogelijk om de ABS-magneetventielen handmatig in en uit te schakelen voor het oplossen van problemen met de hydraulische functies.
• Idle Up Manual Control Test - maakt het mogelijk om de stationairtoerentalactuatoren handmatig te bedienen.
• Lamp Tests - maakt het mogelijk om de ABS- of TCS-waarschuwings- of indicatielampen handmatig te bedienen.
• Motor Rehome Test - bereidt de remleidingen voor op ontluchting door lucht uit de modulator te verwijderen. De test brengt alle ABS-motoren terug naar hun "home"-posities.
• Pump Motor Tests - maakt het mogelijk om de pompmotor handmatig te bedienen.
• Relay Test - maakt het mogelijk om de ABS- of TCS-relais handmatig in en uit te schakelen om de werking van het relais te testen.
• Requested Torque Test - maakt het mogelijk om het motorkoppel handmatig te regelen om de juiste werking van het tractiecontrolesysteem (TCS) te testen.
• Setup SDM Serial Number (Air Bag Sensing and Diagnostic Module) - maakt het mogelijk om een ​​nieuw serienummer van de airbag te programmeren in de dash-integratiemodule (DIM). U gebruikt deze test na het installeren van een nieuwe airbag; anders wordt er een diagnostische foutcode ingesteld wanneer u het contact inschakelt.
• Solenoid Tests - maakt het mogelijk om de inlaat- en uitlaatventielmagneetventielen handmatig te bedienen.
• System Identification - geeft informatie weer over het remsysteem, het voertuig en de ABS-controller.
• TCS Test - maakt het mogelijk om de pompmotor te bedienen om vloeistofdruk op de voorwielcircuits uit te oefenen.
• Traction Control System (TCS) Manual Control Tests - maakt het mogelijk om motortests en een test voor de regelaaruitvoering uit te voeren.
• Voltage Load Test - "belast" het ABS-batterijvoedingscircuit om te testen op voldoende batterijcapaciteit.

Om speciale tests op een voertuig uit te voeren:

1. Blader met de pijltjestoetsen om de speciale functietest die u wilt uitvoeren in het menu te markeren en druk op de ENTER (enter) toets.

2. Er kan een groepselectiescherm, een testselectiescherm, verschillende stapsgewijze instructieschermen of een bidirectioneel bedieningsscherm verschijnen. Lees de schermen en volg alle instructies. Gebruik indien nodig de functietoetsen om opdrachten uit te voeren of vragen te beantwoorden. Als er meer dan 3 functietoetsen worden weergegeven, gebruikt u de pijltjestoetsen omhoog en omlaag om een opdracht te selecteren en drukt u op de ENTER (enter) toets om te bevestigen.

3. Druk na voltooiing op de BACK (terug) toets om terug te keren naar de vorige schermen.

OPMERKING
Niet alle hierboven vermelde functieopties zijn van toepassing op alle voertuigen. Beschikbare opties kunnen variëren per jaar, model en merk van het testvoertuig.

Stuurhoeksensor (SAS) kalibratie

Met het menu SAS Calibration (SAS-kalibratie) kunt u de stuurhoeksensor kalibreren, waarbij de huidige stuurwielpositie permanent wordt opgeslagen als rechtuit in de EEPROM van de sensor. Na succesvolle kalibratie van de sensor wordt het foutgeheugen automatisch gewist.
Om een test te starten:

1. Blader met de pijltjestoetsen om SAS in het hoofdmenu te markeren en druk op de ENTER (ENTER)-toets.

2. Selecteer in elk scherm dat verschijnt de juiste optie en druk vervolgens op de ENTER (ENTER)-toets. Lees de schermen en volg alle instructies om de test te voltooien.


OBDII/EOBD-bewerkingen

Met het menu OBDII/EOBD heeft u toegang tot alle OBD-servicemodi. Volgens de normen ISO 9141-2, ISO 14230-4 en SAE J1850 is de OBD-applicatie onderverdeeld in verschillende subprogramma's, 'Service $xx' genaamd. Hieronder vindt u een lijst met OBD-diagnoseservices:

• Service $01 - vraag actuele aandrijflijn-diagnosegegevens op
• Service $02 - vraag freeze frame-gegevens van de aandrijflijn op
• Service $03 - vraag emissiegerelateerde diagnostische foutcodes op
• Service $04 - wis/reset emissiegerelateerde diagnostische informatie
• Service $05 - vraag testresultaten van de zuurstofsensorsbewaking op
• Service $06 - vraag testresultaten van de on-board bewaking op voor specifieke bewaakte systemen
• Service $07 - vraag emissiegerelateerde diagnostische foutcodes op die zijn gedetecteerd tijdens de huidige of laatst voltooide rijcyclus
• Service $08 - vraag de bediening van het on-board systeem, de test of het onderdeel op
• Service $09 - vraag voertuiginformatie op

Wanneer de OBDII/EOBD-applicatie wordt geselecteerd in het startscherm, begint de scanner automatisch het communicatieprotocol te detecteren. Zodra de verbinding tot stand is gebracht, wordt een menu weergegeven met alle tests die beschikbaar zijn op het geïdentificeerde voertuig. Menu-opties omvatten doorgaans:

• Systeemstatus
• Codes lezen
• Freeze Frame-gegevens
• Codes wissen
• Live gegevens
• I/M gereedheid
• O2-sensortest
• On-board monitortest
• Componententest
• Voertuiginformatie
• Aanwezige modules
• Code opzoeken

OPMERKING
Niet alle hierboven vermelde functie-opties zijn van toepassing op alle voertuigen. Beschikbare opties kunnen variëren afhankelijk van het jaar, model en merk van het geteste voertuig. Het bericht "Not supported the mode!" (De modus wordt niet ondersteund!) wordt weergegeven als de optie niet van toepassing is op het voertuig dat wordt getest.

Systeeminstellingen

In dit gedeelte wordt uitgelegd hoe u de scanner programmeert om aan uw specifieke behoeften te voldoen.
Wanneer Settings (Instellingen) is geselecteerd, wordt een menu met beschikbare serviceopties weergegeven. Menu-opties omvatten doorgaans:

• Taal
• Eenheid
• Snelkoppelingen
• Schermtest
• Toetsenbordtest
• Over

Taal selecteren

Als u Language (Taal) selecteert, wordt een scherm geopend waarin u de systeemtaal kunt kiezen. De scantool is standaard ingesteld op Engelse menu's.
Om de systeemtaal te configureren:

1. Blader met de pijltjestoetsen om Language (Taal) in het menu Settings (Instellingen) te markeren en druk op de ENTER (ENTER)-toets.

2. Druk op de linker- en rechterpijltjestoets om een taal te selecteren en druk op de ENTER (ENTER)-toets om te bevestigen. Druk op de Back (Terug)-toets om af te sluiten en terug te keren


Eenheden wijzigen

Als u Unit (Eenheid) selecteert, wordt een dialoogvenster geopend waarin u maateenheden kunt kiezen.
Om de eenheidinstelling te wijzigen:
Blader met de pijltjestoetsen om Units (Eenheden) in het menu Settings (Instellingen) te markeren en druk op de ENTER (ENTER)-toets.

1. Druk op de pijl-omhoog en pijl-omlaagtoets om een item te selecteren en druk op de ENTER (ENTER)-toets om op te slaan en terug te keren.


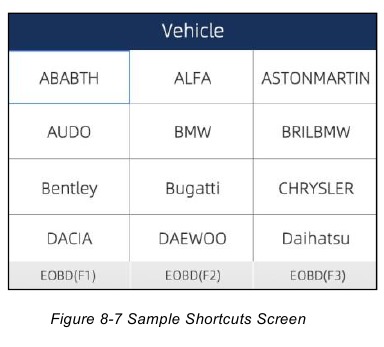

Sneltoetsen configureren

Met de optie Shortcuts (Snelkoppelingen) kunt u de functionaliteit van de snelkoppelingsknoppen wijzigen.
Om een functie aan een snelkoppelingsknop toe te wijzen:

1. Blader met de pijltjestoetsen om Shortcuts (Snelkoppelingen) in het menu Settings (Instellingen) te markeren en druk op de ENTER (ENTER)-toets. Een scherm met beschikbare sneltoetsen wordt weergegeven.

2. Druk op de pijl-omhoog en pijl-omlaagtoets om een sneltoets te selecteren en druk op de ENTER (ENTER)-toets. Een scherm met een lijst met geladen applicaties wordt weergegeven.

3. Blader met de pijltjestoetsen om een applicatie te markeren en druk op de ENTER (ENTER)-toets om de applicatie aan de sneltoets toe te wijzen


Schermtest

Als u de optie Display Test (Schermtest) selecteert, wordt een scherm geopend waarin u de functionaliteit van het scherm kunt controleren.
Om het scherm te testen:

1. Blader met de pijltjestoetsen om Display Test (Schermtest) in het menu Settings (Instellingen) te markeren en druk op de ENTER (ENTER)-toets om de test te starten. Controleer of er ontbrekende plekken in het LCD-scherm zijn.

2. xAfbeelding 8-8 Voorbeeld van LCD-testschermDruk op de Back (Terug)-toets om de test te beëindigen.

Toetsenbordtest

Als u de optie Keypad Test (Toetsenbordtest) selecteert, wordt een scherm geopend waarin u de functionaliteit van het toetsenbord kunt controleren.
Om het toetsenbord te testen:

1. Blader met de pijltjestoetsen om Keypad Test (Toetsenbordtest) in het menu Settings (Instellingen) te markeren en druk op de ENTER (ENTER)-toets.

2. Druk op een willekeurige toets om de test te starten. De virtuele toets die overeenkomt met de toets waarop u hebt gedrukt, wordt op het scherm gemarkeerd als deze correct werkt.

3. Om de test te beëindigen, drukt u tweemaal op de Back (Terug)-toets.

Toolinformatie

Als u de optie About (Over) selecteert, wordt een scherm geopend met informatie over uw scantool, zoals het serienummer, dat mogelijk vereist is voor productregistratie.
Om informatie over uw scantool te bekijken:

1. Blader met de pijltjestoetsen om About (Over) in het menu Settings (Instellingen) te markeren en druk op de ENTER (ENTER)-toets

2. Een scherm met gedetailleerde informatie over de scanner wordt weergegeven.

3. Druk op de Back (Terug)-toets om af te sluiten.

Update

De scanner kan worden bijgewerkt om u op de hoogte te houden van de nieuwste ontwikkelingen op het gebied van diagnose. In dit gedeelte wordt uitgelegd hoe u uw scantool registreert en bijwerkt.
Om uw scanner bij te werken, volgt u de drie onderstaande stappen:

1. Verkrijg een ANCEL-ID.
2. Registreer het product met het serienummer van het product.
3. Update het product met de update-applicatie AncelScanner.

Voor stap 1 en 2 kunt u ook naar onze site gaan met de onderstaande link.

1. https://anceltech.com/support/download

Veiligheidsinformatie

Lees deze handleiding zorgvuldig door voordat u uw scanner bedient, voor uw eigen veiligheid en die van anderen, en om schade aan het apparaat en de voertuigen te voorkomen. De veiligheidsberichten hieronder en in deze gebruikershandleiding herinneren de gebruiker eraan uiterst voorzichtig te zijn bij het gebruik van dit apparaat. Raadpleeg en volg altijd de veiligheidsberichten en testprocedures van de voertuigfabrikant. Lees, begrijp en volg alle veiligheidsberichten en instructies in deze handleiding.

Gebruikte conventies voor veiligheidsberichten
We geven veiligheidsberichten om persoonlijk letsel en schade aan het apparaat te helpen voorkomen. Hieronder staan signaalwoorden die we gebruiken om het gevarenniveau in een bepaalde situatie aan te geven.

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel van de bediener of omstanders.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel van de bediener of omstanders.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot matig of licht letsel van de bediener of omstanders.

Belangrijke veiligheidsinstructies
En gebruik uw scanner altijd zoals beschreven in de gebruikershandleiding en volg alle veiligheidsberichten.

• Leid de testkabel niet op een manier die de bediening van de auto zou belemmeren.
• Overschrijd de spanningslimieten tussen de ingangen die in deze gebruikershandleiding staan vermeld niet.
• Draag altijd een door ANSI goedgekeurde veiligheidsbril om uw ogen te beschermen tegen weggeslingerde voorwerpen en hete of bijtende vloeistoffen.
• Brandstof, oliedampen, hete stoom, hete giftige uitlaatgassen, zuren, koelmiddel en ander afval dat door een defecte motor wordt geproduceerd, kunnen ernstig letsel of de dood veroorzaken. Gebruik de scanner niet in ruimtes waar explosieve dampen zich kunnen ophopen, zoals in ondergrondse putten, afgesloten ruimtes of ruimtes die minder dan 45 cm boven de vloer liggen.
• Niet roken, een lucifer aansteken of een vonk veroorzaken in de buurt van het voertuig tijdens het testen en houd alle vonken, verhitte voorwerpen en open vuur uit de buurt van de accu en brandstof / brandstofdampen, omdat deze licht ontvlambaar zijn.
• Houd een droge chemische brandblusser geschikt voor benzine-, chemische en elektrische branden in de werkruimte.
• Wees altijd bewust van roterende onderdelen die met hoge snelheid bewegen wanneer een motor draait en houd een veilige afstand tot deze onderdelen en andere mogelijk bewegende voorwerpen om ernstig letsel te voorkomen.
• Raak geen motoronderdelen aan die erg heet worden wanneer een motor draait om ernstige brandwonden te voorkomen.
• Blokkeer de aandrijfwielen voordat u gaat testen met draaiende motor. Zet de transmissie in de parkeerstand (voor automatische transmissie) of in de neutraalstand (voor handgeschakelde transmissie). En laat een draaiende motor nooit onbeheerd achter.
• Draag geen sieraden of loszittende kleding bij het werken aan de motor.
• Sluit het apparaat niet aan of los terwijl het contact aan staat of de motor draait.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ANCEL AD610 Plus - Bidirectionele scantool

Beschikbare talen
