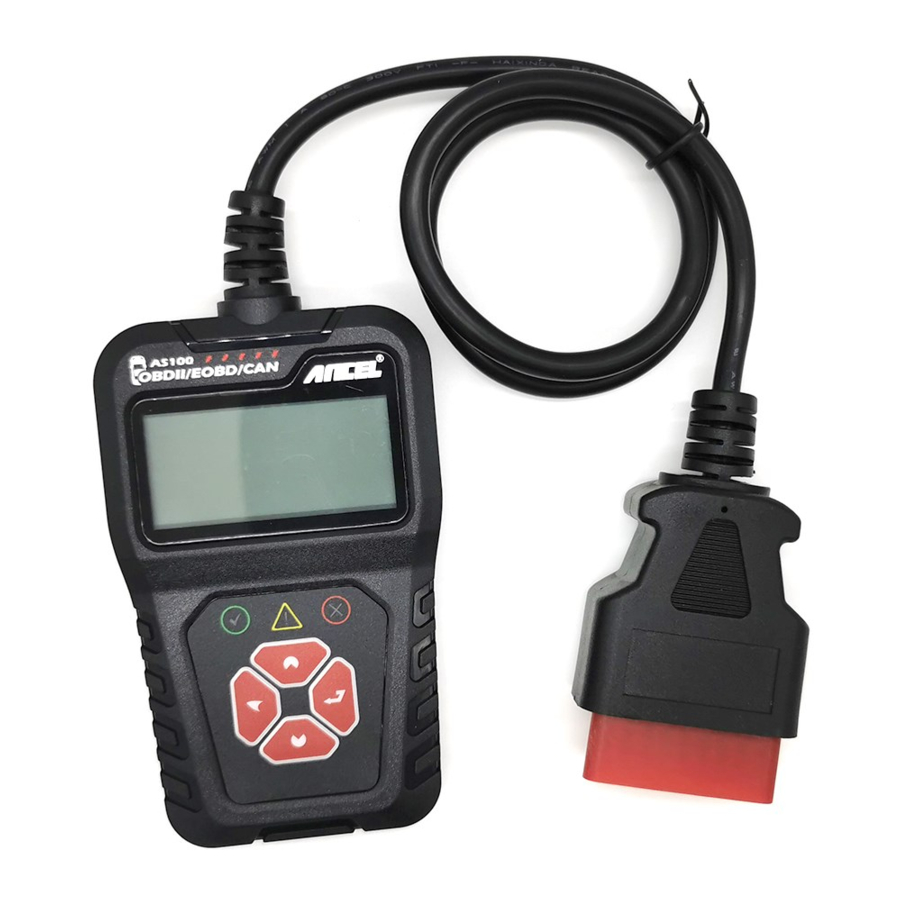

ANCEL AS100 - Handleiding motorcodelezer-scanner

Inleiding

Wordt gebruikt om de motor te controleren van alle voertuigen die voldoen aan OBDII, 12 V spanning met gestandaardiseerde 16-pins connector.

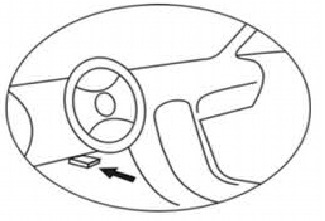

Locatie van de Data Link Connector (DLC):
De DLC bevindt zich meestal op 30 cm van het midden van het instrumentenpaneel (dashboard), onder of rond de bestuurderszijde van de meeste voertuigen.

PRODUCTINFORMATIE

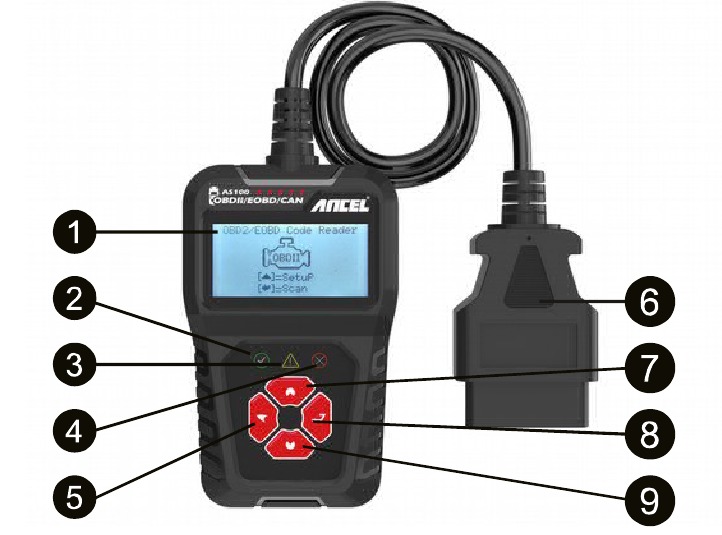

Beschrijving van de tool

1. LCD-SCHERM
2. Groene LED: geeft correcte werking van de motor aan, geen DTC.
3. Gele LED: geeft een mogelijk probleem aan. Sommige diagnoses konden niet worden uitgevoerd en/of er is een DTC in behandeling.
4. Rode LED: geeft een probleem aan met de motor. Het "MIL (Malfunction Indicator Light)" kan branden.
5. TERUG-KNOP
6. OBDII-CONNECTOR
7. OMHOOG-KNOP
8. OK-KNOP
9. OMLAAG-KNOP

Productspecificaties

Functiebeschrijving

1. Diagnose met dubbel systeem, optionele motor en transmissie.
2. Geeft snel motorfouten aan, met groene / gele / rode LED-indicatoren als foutlampjes.
3. Lees of wis de motorfoutcode en bekijk de DTC-definitie.
4. Weergave van sensor data stream informatie, ondersteuning voor 249 soorten parameters.
5. Bekijk freeze frame data en I/M statusinformatie.
6. Lees voertuiginformatie:
   voertuigidentificatienummer (VIN),
7. kalibratie-identificatie
   kalibratie verificatienummer (CVNs)
8. Meerdere talen.

INSTRUCTIES

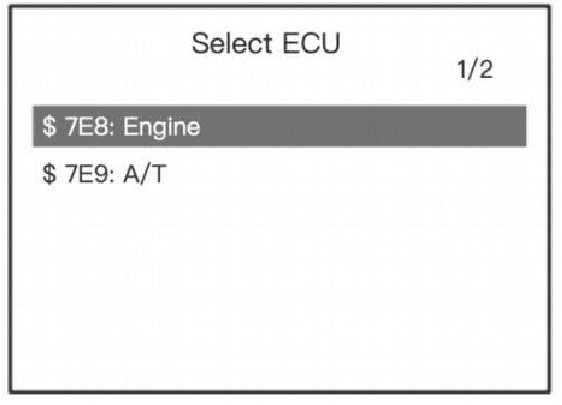

Selectie met dubbel systeem

Start de motor van de auto en steek de OBDII-connector in de OBDII-interface van de auto.
Ga naar de hoofdinterface; klik op de knop "OK" (OK) om het systeem van het voertuig (DLC) te scannen. Als wordt gedetecteerd dat het enkele systeem het motorsysteem standaard binnengaat; ga naar het selectiemenu voor het dubbele systeem wanneer dubbele systemen worden gedetecteerd en selecteer het systeem dat moet worden gedetecteerd.

1. $ 7E8: Motor: Motorsysteem.
2. $ 7E9: A/ T: Transmissiesysteem.

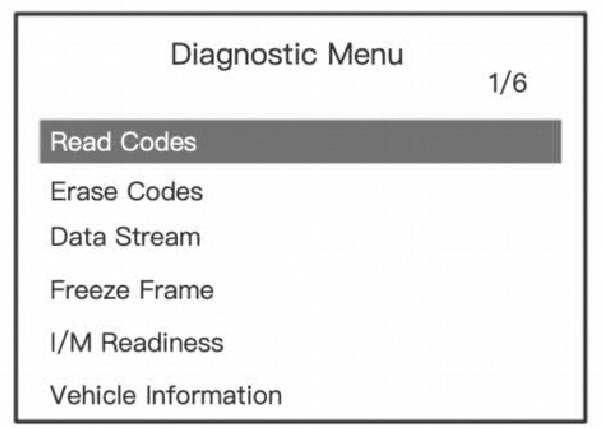

Diagnosemenu

1. Read Codes: Lees de diagnostische foutcode (DTC) in het motor- of transmissiesysteem en geef de standaarddefinitie weer.
2. Erase Codes: Wis alle DTC's in het systeem.
3. Data Stream: Lees en toon alle ondersteunde sensorgegevens, tot 249 soorten parameters.
4. Freeze Frame: De freeze frame data registreert de bedrijfstoestand informatie van het voertuig (foutcode, voertuigsnelheid, RPM, watertemperatuur, etc.) op het moment dat er een emissiegerelateerde storing optreedt.
5. I/M Readiness: De functie I/M Readiness wordt gebruikt om de werking van het emissiesysteem te controleren op OBD2-compatibele voertuigen.
   Sommige nieuwste voertuigmodellen ondersteunen mogelijk twee soorten I/M Readiness-tests:
   1. Since DTCs Cleared - geeft de status van de monitoren aan sinds de DTC's zijn gewist.
   2. This Drive Cycle - geeft de status van monitoren aan sinds het begin van de huidige rijcyclus.
      "OK ": diagnostische tests voltooid
   " INC ": diagnostische tests niet voltooid
   "N/A ': niet ondersteund '

Vehicle Information:
Bekijk voertuigidentificatienummer (VIN),
kalibratie identificatienummer (ID's),
kalibratie verificatienummer (CVNs)

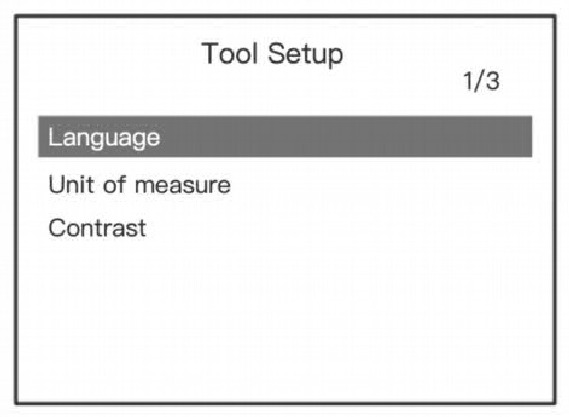

Instellingen

Ga naar de hoofdinterface; klik op de "UP" (OMHOOG)-knop om naar de Setup (Instellingen)-interface te gaan.

1. Language: De fabrieksinstelling is Engels, andere talen kunnen handmatig worden geselecteerd.
2. Unit of measure: Ondersteunt metrische en imperiale eenheden, fabrieksinstelling metrisch.
3. Contrast: Het contrast van de achtergrondverlichting is instelbaar, fabrieksinstelling 25%.
