ANCEL BM700 - Diagnostische tool

OVER HET PRODUCT

Dekking

1. BM700 ondersteunt auto's van de merken BMW, Mini en Rolls-Royce. Het werkt op alle systemen, zoals motor, transmissie, ABS en airbag enz.
2. Ondersteunt OBDII/EOBD-werkingsmodi

Productspecificatie

• 2,8" 240x320 pixels LCD-scherm
• Bedrijfsspanning: 8V-18V
• Bedrijfstemperatuur: 0°C-60°C(32-140°F)
• Opslagtemperatuur: -20°C-70°C(4-158°F)

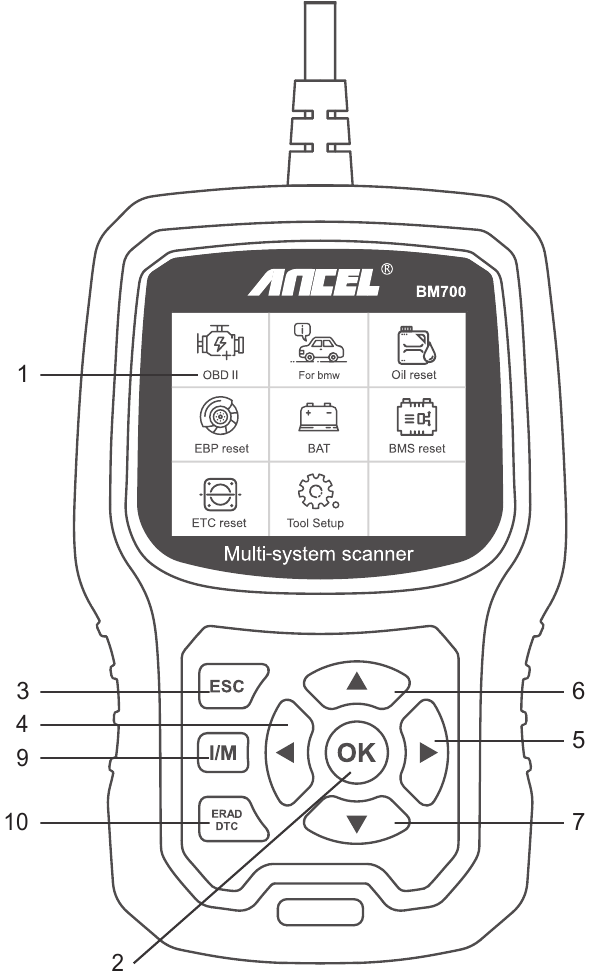

Beschrijving van uiterlijk en knoppen

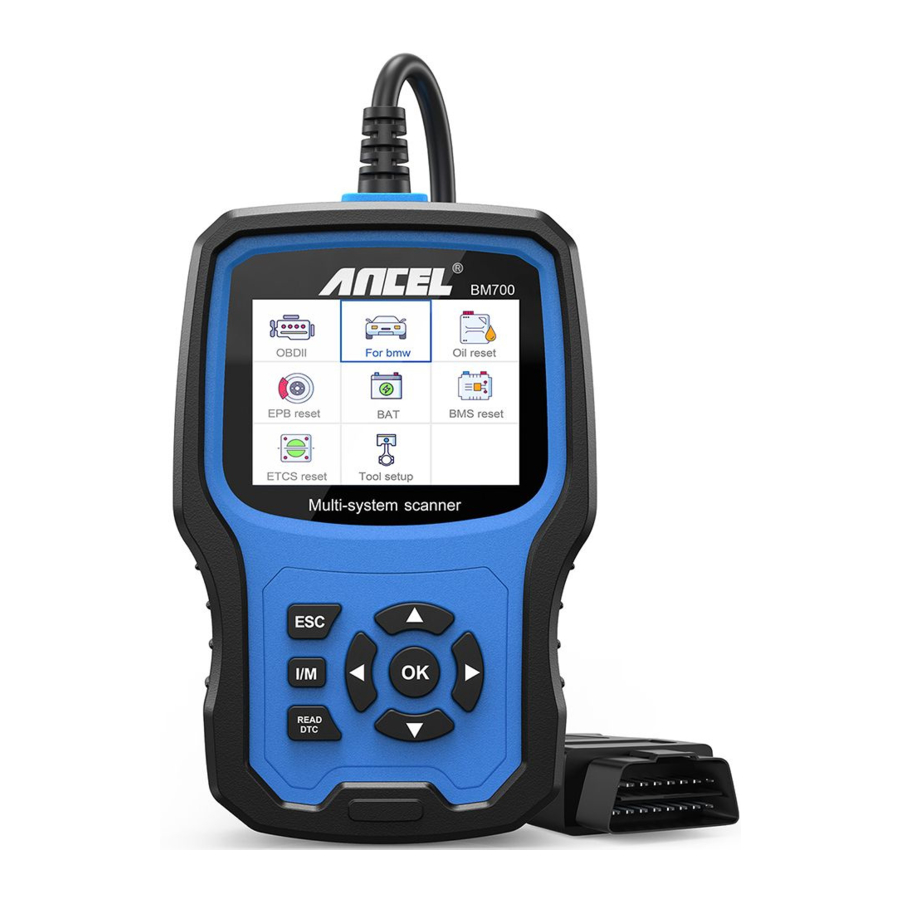

1. LCD-SCHERM - Geeft testresultaten weer. Verlicht, 320 x 240 pixels display
2. [OK]-KNOP - Bevestigt een selectie (of actie) uit een menu
3. ESC-KNOP - Annuleert een selectie (of actie) uit een menu of keert terug naar het menu.
4. [LEFT] SCROLL BUTTON - In de menumodus door het menu en submenu naar links bewegen, bij het scrollen in een data-interface kan met de linkerknop naar het laatste scherm worden bewogen.
5. [RIGHT] SCROLL BUTTON - In de menumodus door het menu en submenu-item naar rechts bewegen, bij het scrollen in de data-interface kan met de rechterknop naar het volgende scherm worden bewogen
6. [UP] SCROLL BUTTON - In de menumodus door het menu en submenu-item omhoog bewegen. Bij het ophalen van gegevens voor meer dan één scherm, door het scherm omhoog te bewegen naar het vorige scherm voor meer gegevens
7. [DOWN] SCROLL BUTTON - In de menumodus door het menu en submenu-item omlaag bewegen. Bij het ophalen van gegevens voor meer dan één scherm, door het scherm omlaag te bewegen naar het volgende scherm voor meer gegevens
8. OBD-16PIN CONNECTOR - Verbindt de scantool met de Data Link Connector (DLC) van het voertuig.
9. [I/M] BUTTON - Snelle controle van de emissiebereidheid van de staat en verificatie van de rijcyclus


Opmerkingen:
MIL Geel - Dashboard
MIL AAN MIL Grijs - Dashboard MIL UIT
-niet ondersteund
-compleet
-niet compleet

10. [READ DTC] BUTTON-Snel de foutcodes van het voertuig lezen.

BEDIENING INSTRUCTIES

Het apparaat aansluiten

1. Zet de ontsteking aan.
2. Zoek de 16-pins Data Link Connector (DLC) van het voertuig.

Productkenmerken

Voor bmw

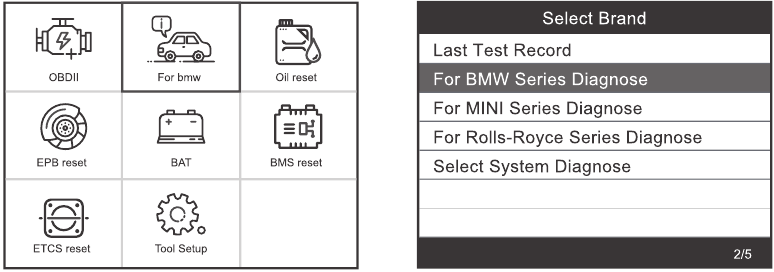

1. Kies [For bmw] en selecteer vervolgens [For BMW Series Diagnose]. Het scherm toont alle autoseries. Als volgt:


Bijvoorbeeld: kies [For 5 Series] en selecteer [G38(2017-Present)], dit wordt weergegeven zoals hierboven:

Basisfuncties

Kies [Basic Functions] en het wordt weergegeven zoals hierboven:

Systeemscan is om alle voertuigsystemen te scannen.
Manual Select is om alle mogelijke systemen weer te geven, selecteer een van de systemen om te diagnosticeren.

Kies [Manual Select] en het wordt weergegeven zoals hierboven:

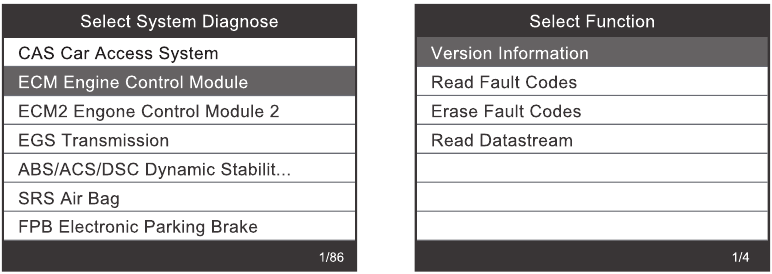

Bijvoorbeeld: kies [ECM Engine Control Module] en het wordt weergegeven zoals hierboven:

Versie informatie
Kies [Version Information] en het wordt als volgt weergegeven:

Foutcodes lezen
Kies [Read Fault Codes]. Druk op de knop omhoog of omlaag om elke foutcode te controleren, als volgt:

Foutcodes wissen
Kies [Erase Fault Codes] en druk vervolgens op de knop [OK], als volgt:

U moet nogmaals op [OK] drukken om de foutcodes te wissen, of u kunt op de knop [ESC] drukken om het wissen van foutcodes op te geven, zoals hierboven:

Datastroom lezen
Kies [Read Datastream] en druk vervolgens op de knop [OK], als volgt:

Kies [Select Items] en druk op de knop [OK] zoals hierboven:

Druk op de knoppen [LEFT] en [RIGHT] om te bladeren
Druk op de knoppen [UP] en [DOWN] om één voor één te selecteren
Druk op de knop [OK] om de Datastream te selecteren
Druk op de knop [ESC] om de Datastream te lezen

Speciale functies

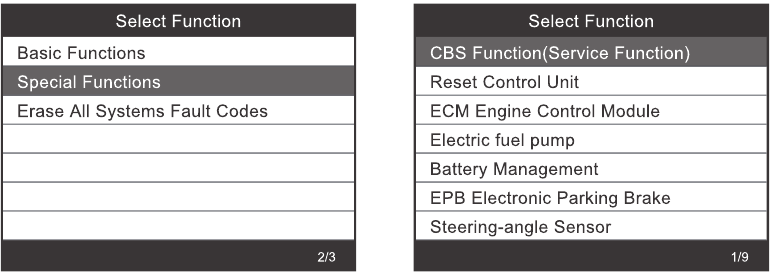

Kies [Special Functions] en het wordt weergegeven zoals hierboven:

CBS-functies
Kies [CBS Function (Service Function)] en het wordt als volgt weergegeven:

[CBS reset 1]: Motorolie, bougies, voorremmen, achterremmen, koelvloeistof, dieseldeeltjesfilter, remvloeistof, microfilter, voertuiginspectie, uitlaatgasemissie-inspectie, voertuigcontrole.
[CBS reset 2]: Oliewissel, inspectie, tijdsinterval, correcte vervolgservice, servicestatus interval weergeven.
[CBS correctie]: Motorolie, bougies, voorremmen, achterremmen, koelvloeistof, dieseldeeltjesfilter, remvloeistof, microfilter, voertuiginspectie, uitlaatgasemissie-inspectie, voertuigcontrole.

ECM Engine Control Module

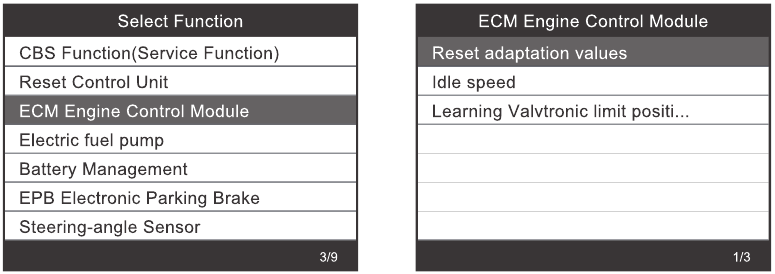

Kies [ECM Engine Control Module] en het wordt als volgt weergegeven:

Batterijbeheer

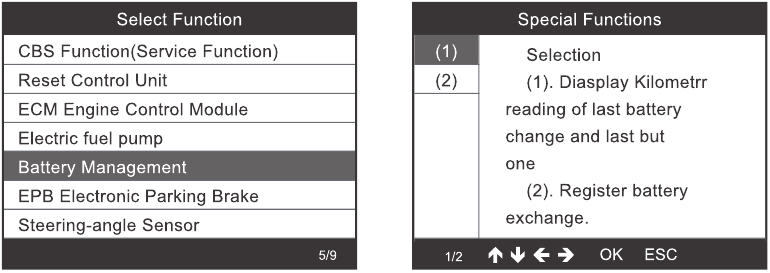

Kies [Battery Management] en het wordt als volgt weergegeven:

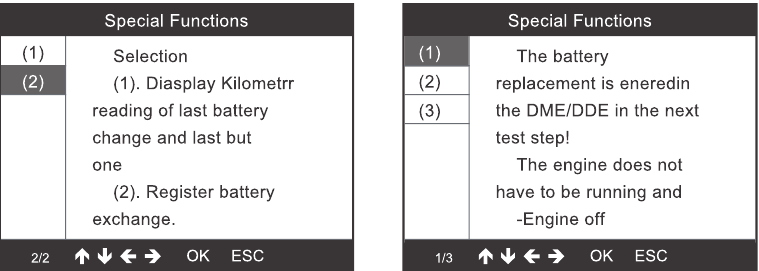

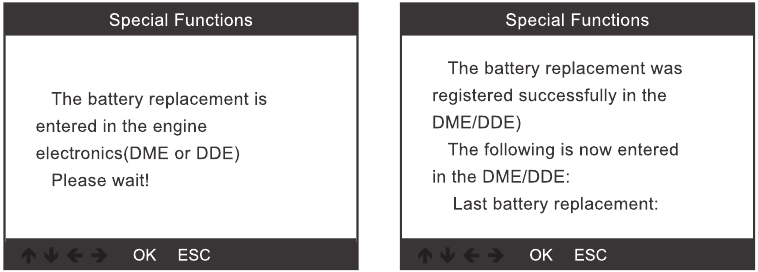

1. Gebruik de knop omhoog of omlaag om de (2) optie te selecteren en druk op de knop [OK] om de vervanging van de batterij te registreren en het volgende menu weer te geven:

2. Gebruik de knop omhoog of omlaag om de (1) optie te selecteren en druk op de knop [0K] om het volgende menu weer te geven:


EPB elektronische parkeerrem

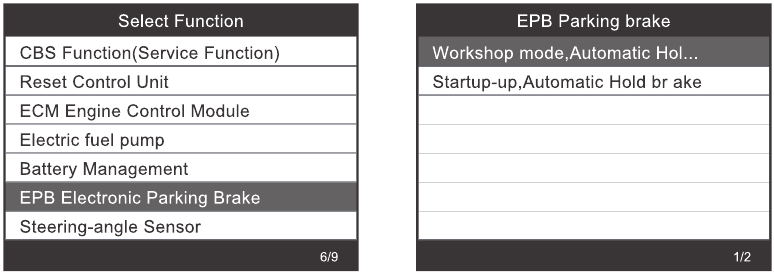

Kies [EPB Electronic Parking brake] en het wordt als volgt weergegeven:

Stuurhoeksensor

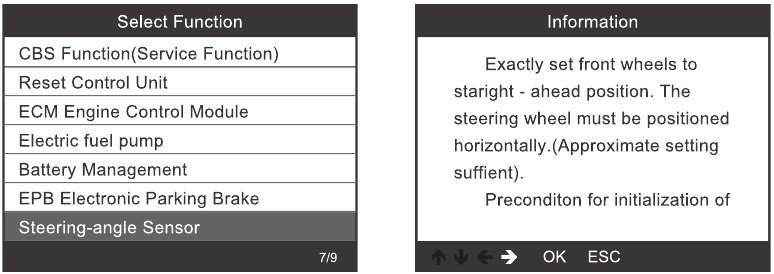

Kies [Steering-angle sensor] en het wordt als volgt weergegeven:

Opmerking: de speciale kenmerken van elk model zijn verschillend, gelieve volgens de daadwerkelijke werking.

Wis alle systeemfoutcodes
Kies [Erase All Systems Fault Codes] en het wordt als volgt weergegeven:

U moet nogmaals op [OK] drukken om de foutcodes te wissen. Of u kunt op de knop [ESC] drukken om het wissen van foutcodes op te geven. Het toont als het bovenstaande na het wissen van de foutcodes

Opmerking: voor BMW auto's na 2003.

OBDll-systeem

Codes lezen

1. Gebruik de OMHOOG/OMLAAG-scrollknop om Read Codes (Codes lezen) te selecteren in het Diagnostic Menu (Diagnosemenu) en druk op [OK]

2. Bekijk DTC's en hun definities op het scherm.


Codes wissen

1. Gebruik de OMHOOG/OMLAAG-scrollknoppen om Erase Codes (Codes wissen) te selecteren in het Diagnostic Menu (Diagnosemenu) en druk op [OK]

2. Een waarschuwingsbericht verschijnt waarin om uw bevestiging wordt gevraagd

3. Druk op [OK] om te bevestigen


I/M-gereedheid

Gebruik de OMHOOG/OMLAAG-scrollknop om I/M Readiness (I/M-gereedheid) te selecteren in het Diagnostic Menu (Diagnosemenu) en druk op [OK]

Datastroom

Gebruik de OMHOOG/OMLAAG-scrollknop om Data Stream (Datastroom) te selecteren in het Diagnostic Menu (Diagnosemenu) en druk op [OK]

Evap-lektest

Gebruik de OMHOOG/OMLAAG-scrollknop om Evap Leak Test (Evap-lektest) te selecteren in het Diagnostic Menu (Diagnosemenu) en druk op [OK]

Voertuiginformatie

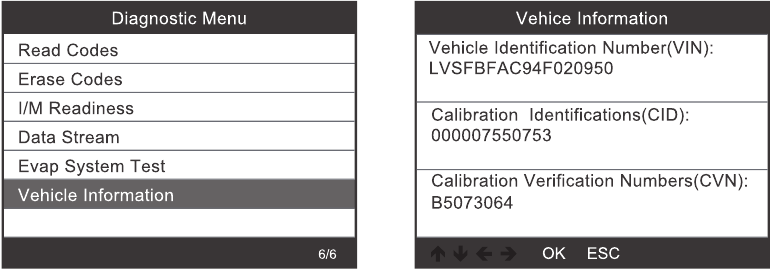

Gebruik de OMHOOG/OMLAAG-scrollknop om Vehicle Information (Voertuiginformatie) te selecteren in het Diagnostic Menu (Diagnosemenu) en druk op [OK]

Tool Setup

Taal

Kies [Language] en het wordt weergegeven zoals hierboven:
Interface talen: Engels, Frans, Duits, Spaans, Russisch, Portugees, Zweeds, Fins, Noors, Deens, Italiaans

Beeper

Kies [Beeper] en het wordt weergegeven zoals hierboven:

Instructies (weergave bij opstarten)

Kies [Instructions(Display at startup)] en het wordt weergegeven zoals hierboven:

Maateenheid

Kies Unit of measure en het wordt weergegeven zoals hierboven:

Skin Style

Kies Unit of measure en het wordt weergegeven zoals hierboven:

Feedback

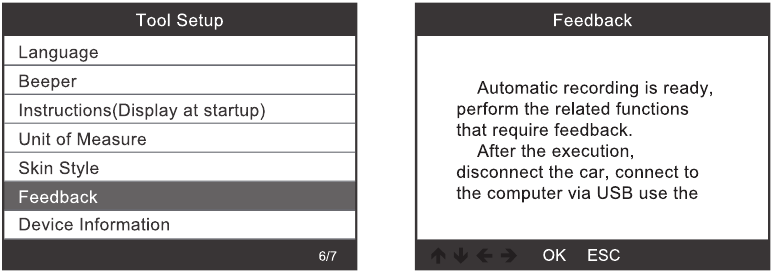

1. Als het een verbindingsfout met het voertuig of een ander probleem tijdens het gebruik vertoont, gebruik dan de feedbackfunctie. Kies [Feedback] en het wordt als volgt weergegeven:


Volgende: Druk meerdere keren op de ESC-knop en ga terug naar het hoofdmenu

2. Bijvoorbeeld: het registreren van de batterijwijziging mislukt.
   Voer de optie [Register battery change] in en voer Register battery change opnieuw uit (deze stap is erg belangrijk).
   Opmerking: houd de tool in de bovenstaande stappen verbonden met de auto
3. Nadat u de batterijwijziging hebt geregistreerd, verbreekt u de verbinding met de auto.

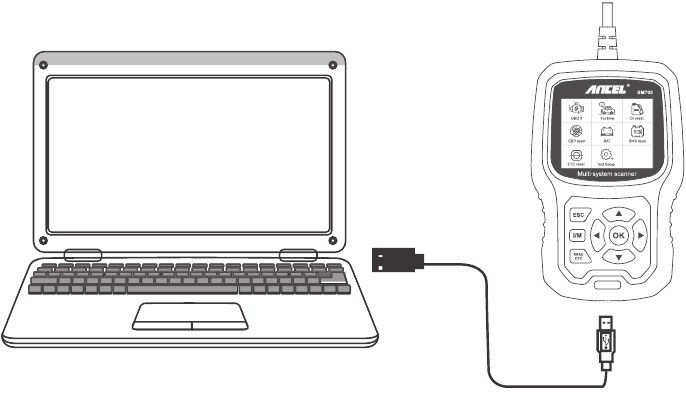

4. Zet gegevens over naar uw computer en genereer een feedbackbestand (u moet het upgradebestand op de computer downloaden van de ANCEL-website). Het apparaat is via een USB-kabel met de computer verbonden.


Kies "Update"-bestand en het wordt weergegeven zoals hierboven:

Klik op "Feedback" en het wordt weergegeven zoals hierboven:

Stuur het bestand feedback.bin naar support@anceltech.com.

Apparaatinformatie

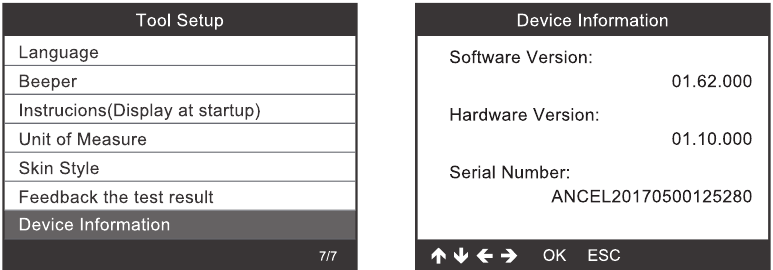

Kies Apparaatinformatie en het wordt weergegeven zoals hierboven:

Update

1. Download de updatesoftware

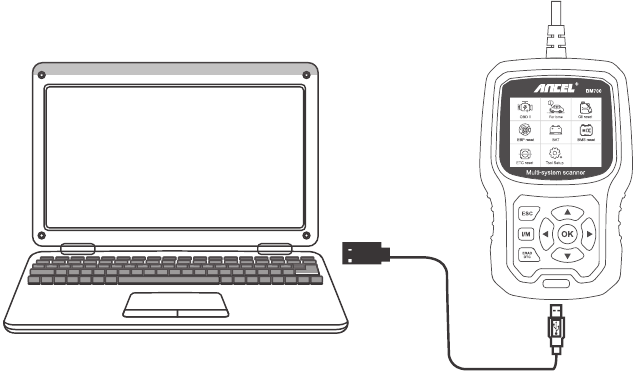

2. Verbind het apparaat met de computer via een USB-kabel.

3. De updatesoftware wordt alleen ondersteund door win7/8/10.
   * Als het computersysteem Windows 7 is, klik dan op "install driver.bat" in de driverbestanden om de driver te installeren.
   1. Klik op het "driver"-bestand

   2. Klik op "install driver. bat" om de driver te installeren

   3. Klik op "Update"


* Windows 8/10 kan de updatesoftware direct uitvoeren.

VEILIGHEIDSMAATREGELEN

Om persoonlijk letsel of schade aan voertuigen en/of het scantool te voorkomen, dient u eerst deze handleiding te lezen en minimaal de volgende veiligheidsmaatregelen in acht te nemen wanneer u aan een voertuig werkt:

Voer autotests altijd uit in een veilige omgeving. Probeer de tool niet te bedienen of te observeren tijdens het besturen van een voertuig. Het bedienen of observeren van de tool zal de bestuurder afleiden en kan een dodelijk ongeval veroorzaken.
Draag een veiligheidsbril die voldoet aan de ANSI-normen
Bedien het voertuig in een goed geventileerde werkruimte: uitlaatgassen zijn giftig.
Zet de transmissie in de stand PARK (voor automatische transmissie) of NEUTRAAL (voor handgeschakelde transmissie) en zorg ervoor dat de parkeerrem is ingeschakeld.
Houd het scantool droog, schoon en vrij van olie/water of vet. Gebruik indien nodig een mild reinigingsmiddel op een schone doek om de buitenkant van het scantool schoon te maken
