ANCEL FD700 - Handleiding multi-systeemscanner

Dekking

1. Ondersteunt de voertuigen van Ford, Lincoln en Mercury na 1996 met 16-pins aansluiting, inclusief F150, Transit, VAN.
2. Ondersteunt OBDII/EOBD-bedrijfsmodi

Productspecificatie

2,8'LCD, 320 x 240 pixels kleurenscherm
Bedrijfsspanning: 8V-18V
Bedrijfstemperatuur: -10°C-60°C (14-140°F)
Opslagtemperatuur: -20°C-70°C (4-158°F)

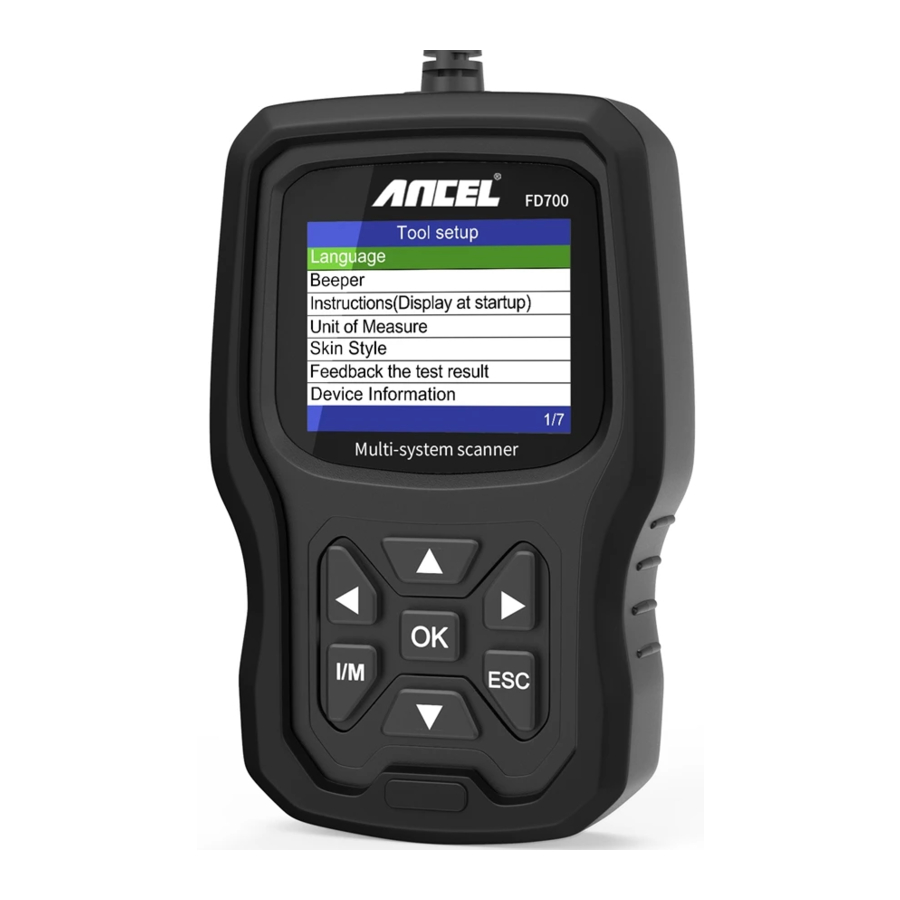

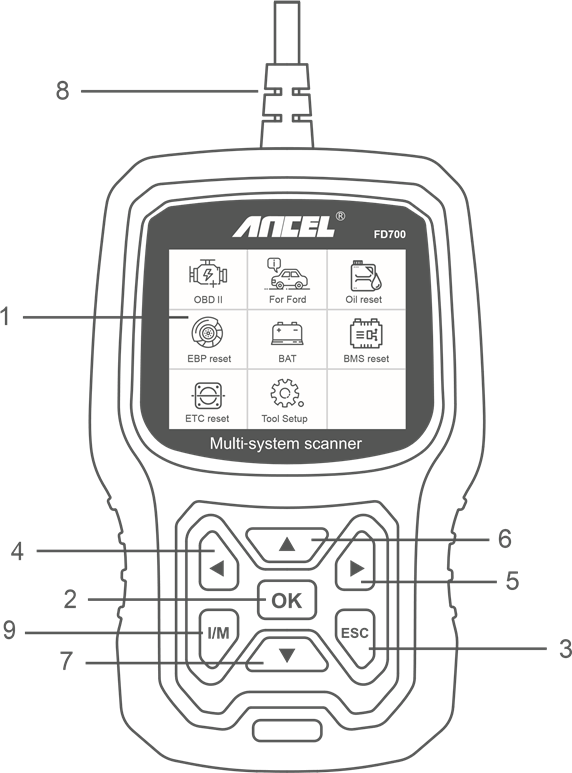

Uiterlijk en sleutelbeschrijvingen

1. LCD-SCHERM – Geeft testresultaten weer. Achtergrondverlichting, scherm van 320 x 240 pixels
2. OK BUTTON – Bevestigt een selectie (of actie) uit een menu.
3. ESC BUTTON – Annuleert een selectie (of actie) uit een menu of keert terug naar het menu.
4. LEFT SCROLL BUTTON – Ga naar het linkermenu in de hoofdmenumodus; Wanneer meer dan één scherm met gegevens wordt opgehaald, kan met de linkerknop naar vorige schermen worden gegaan.
5. RIGHT SCROLL BUTTON – Ga naar het rechtermenu in de hoofdmenumodus; Wanneer meer dan één scherm met gegevens wordt opgehaald, kan met de rechterknop naar het volgende scherm worden gegaan voor aanvullende gegevens.
6. UP SCROLL BUTTON – Gaat omhoog door menu-items in de hoofdmenumodus; Wanneer meer dan één scherm met gegevens wordt opgehaald, kan met de omhoog-knop naar vorige schermen worden gegaan.
7. DOWN SCROLL BUTTON – Gaat omlaag door menu-items in de hoofdmenumodus; Wanneer meer dan één scherm met gegevens wordt opgehaald, kan met de omlaag-knop naar het volgende scherm worden gegaan voor aanvullende gegevens.
8. OBD-16 PIN CONNECTOR – Verbindt de scantool met de Data Link Connector (DLC) van het voertuig.
9. "I/M" BUTTON - Een momentopname van de status van emissiegerelateerde systemen - d.w.z. misfire monitor, EVAP-systeemmonitor, enz.

Opmerkingen:

MIL geel - Dashboard MIL AAN
MIL grijs - Dashboard MIL UIT
-niet ondersteund
-voltooid
-niet voltooid

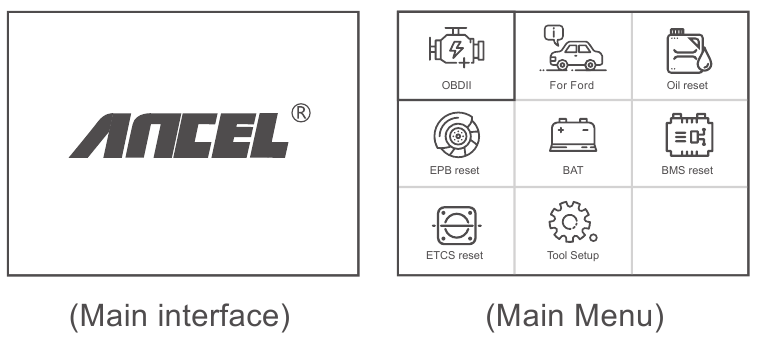

FD700 aansluiten

1. Zet de ontsteking aan met behulp van FD700.
2. Zoek de 16-pins Data Link Connector (DLC) van het voertuig.
3. Hoofdmenufuncties:
   [OBDII]: Detecteer het motorsysteem.
   [For Ford]: Test alle systemen.
   [Oil reset]: Reset olie verversen
   [EPB reset]: EPB-remblokken resetten
   [BAT]: Om de realtime batterijspanning te lezen
   [BMS reset]: Reset batterijbeheersysteem
   [ETC reset]: Reset elektrische gasklepregeling
   [Tool Setup]: Taal / Pieptoon / Instructies (Weergave bij opstarten) / Maateenheid / Skin Style / Feedback over het testresultaat

FD700-functies

Basisfuncties

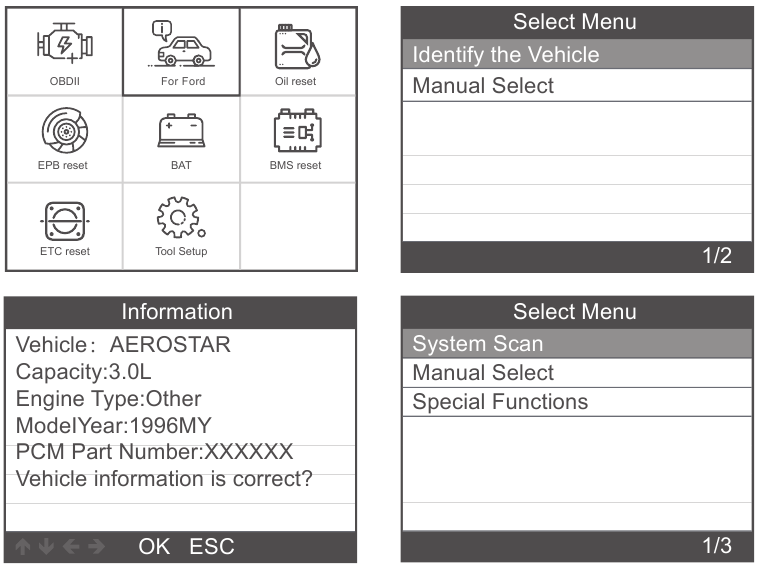

Kies [For Ford] en het wordt als volgt weergegeven:

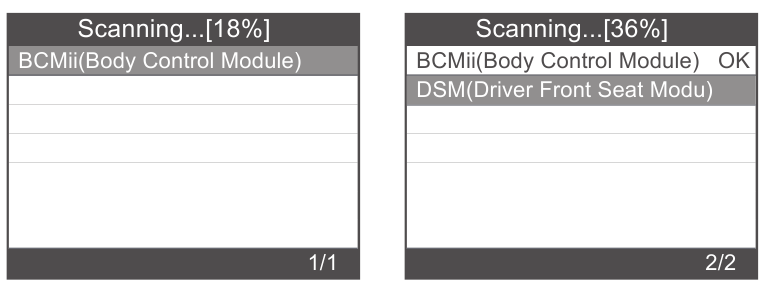

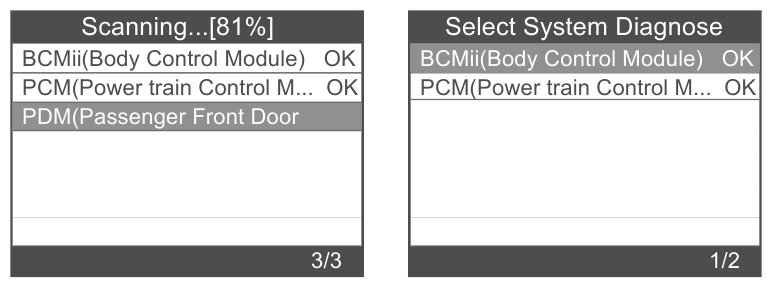

[System scan] is om alle voertuigsystemen te scannen. Druk op [System scan] en het wordt als volgt weergegeven:


[Manual select] is om alle mogelijke systemen weer te geven, selecteer een van de systemen om te diagnosticeren.

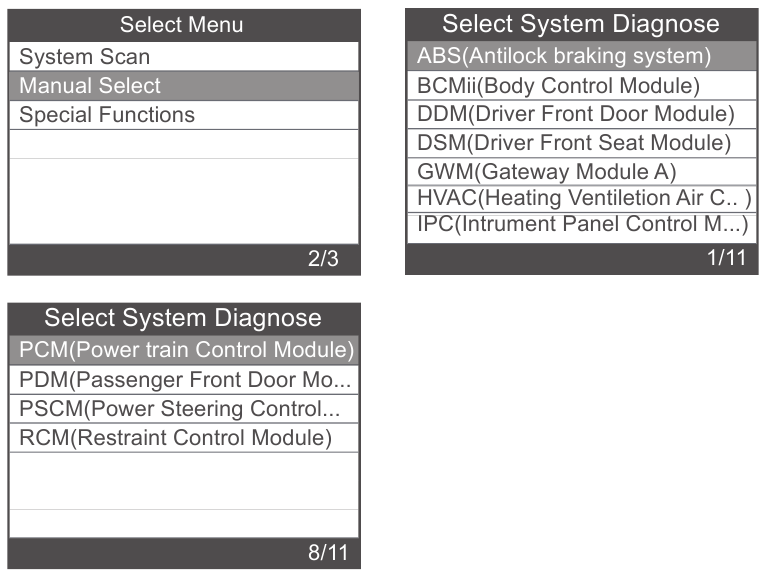

Kies [Manual select] en het wordt als volgt weergegeven:

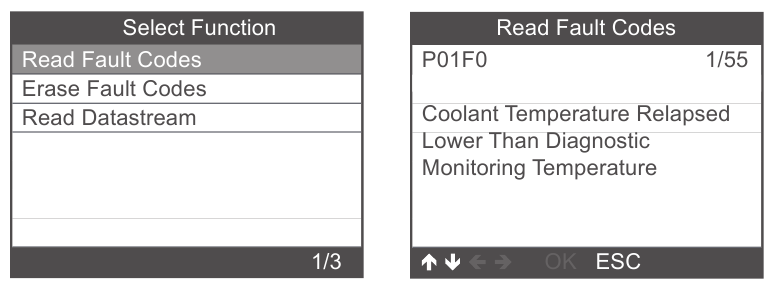

Foutcodes lezen
Kies [Read Fault Codes]. Druk op de knop omhoog of omlaag om elke foutcode als volgt te controleren:

Foutcodes wissen
Kies [Erase Fault Codes] en druk vervolgens op de knop [OK], het scherm wordt als volgt weergegeven:

U moet nogmaals op [OK] drukken om de foutcodes te wissen.

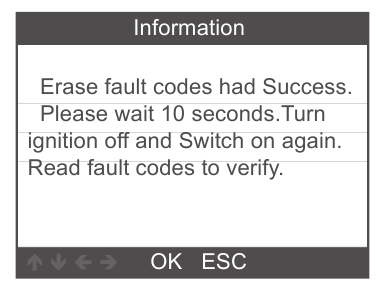

Het wordt als volgt weergegeven na het wissen van de foutcodes.

Als u het wissen van foutcodes opgeeft, druk dan op de knop [ESC].

Datastroom lezen

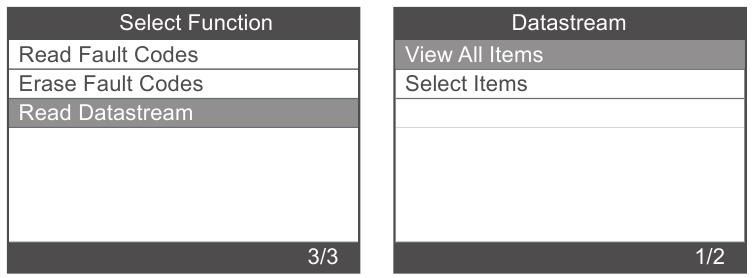

Kies [Read Datastream] en druk vervolgens op de knop [OK], het scherm wordt als volgt weergegeven:

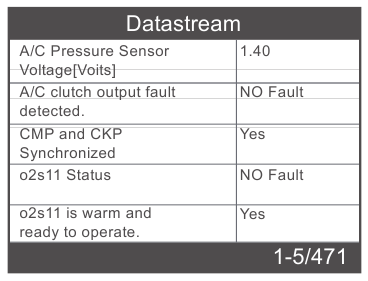

Kies [View All Items] en druk vervolgens op de knop [OK], het scherm wordt als volgt weergegeven:

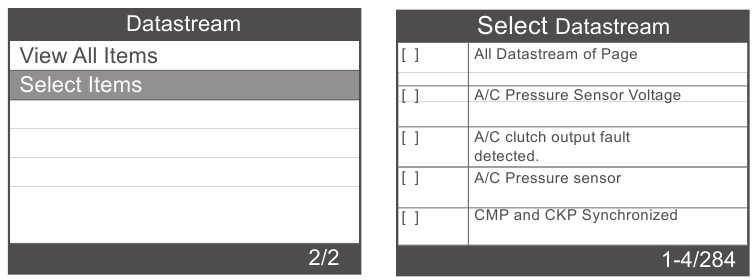

Kies [Select Items] en druk vervolgens op de knop [OK], het scherm wordt als volgt weergegeven:

Druk op de knoppen [LEFT] en [RIGHT] om te bladeren.
Druk op de knoppen [UP] en [DOWN] om één voor één te selecteren.

Belangrijkste speciale functies

Verschillende automodellen hebben verschillende speciale functies.
(Hier zijn enkele veelvoorkomende speciale functies. Als u meer wilt weten over de speciale functies van de FD700, kunt u ons bellen of e-mailen.)

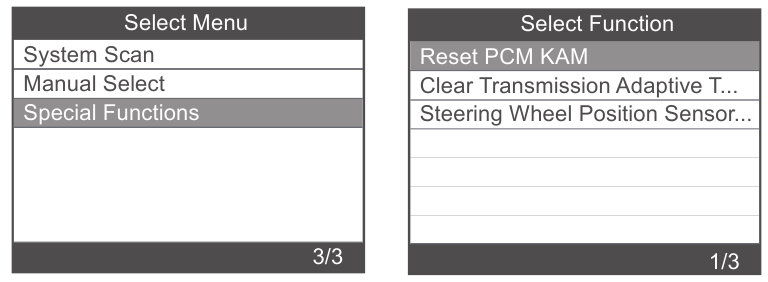

PCM KAM resetten
Kies [Special Functions] en het wordt als volgt weergegeven:

Kies [Reset PCM KAM] en het wordt als volgt weergegeven:

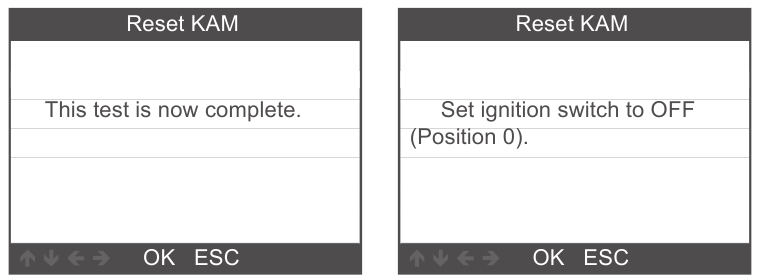

Druk op de knop [OK] om door te gaan en de speciale functie te voltooien:

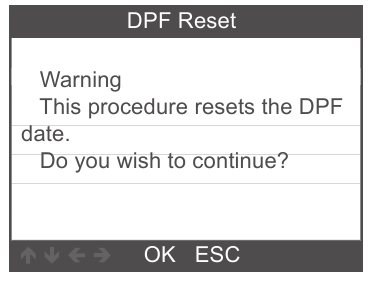

DPF-reset

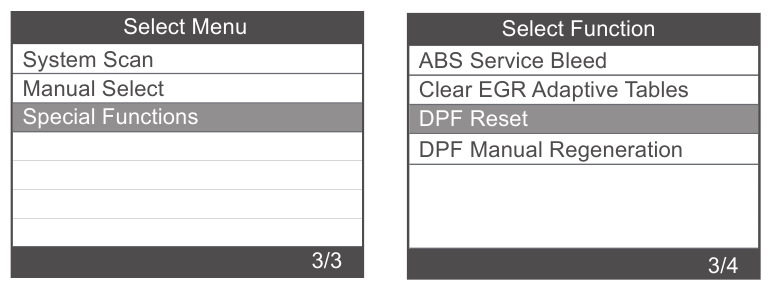

Kies [Special Functions] en het wordt als volgt weergegeven:

Druk op de knop [OK] om door te gaan:

Druk op de knop [OK] om door te gaan:

Injectorhoeveelheid aanpassen

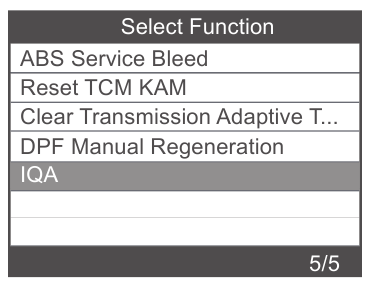

Kies in het motorsysteem [Special Function] en het wordt als volgt weergegeven:

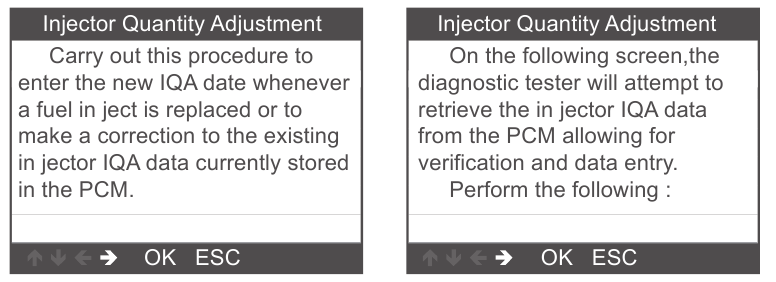

Kies [Injector Quantity Adjustment] en het wordt als volgt weergegeven:

Druk op de knop [OK] om naar de volgende stap te gaan:

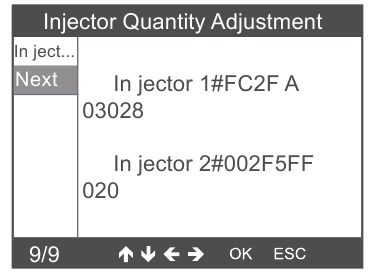

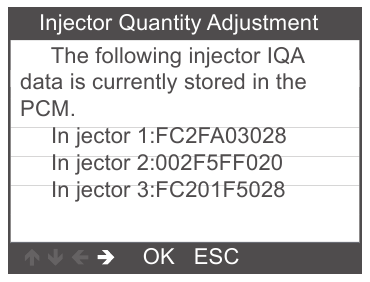

Druk op de knop [OK], u moet de waarden handmatig OK'en en het wordt als volgt weergegeven:

Druk op de linkerknop om de tekenselectiepagina omlaag te halen.
Druk op de rechterknop om de informatiepagina omlaag te halen.

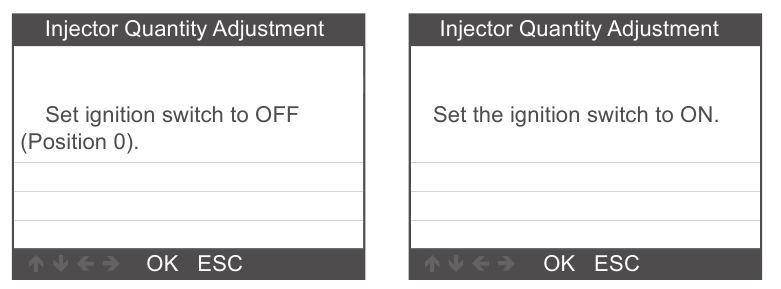

Druk op de knop [OK] om door te gaan:

Druk op de knop [OK] om door te gaan:

Opmerking: Verschillende modellen kunnen verschillende configuraties hebben en speciale functies kunnen verschillen.

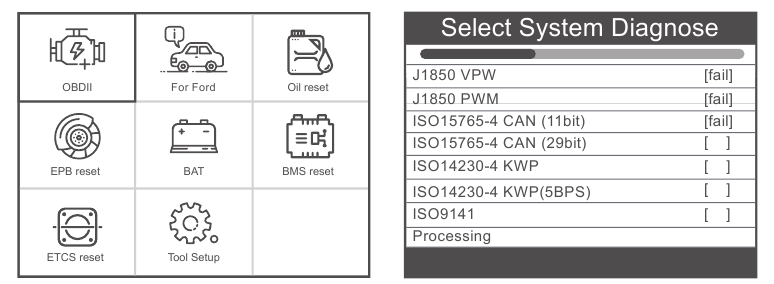

OBDII Diagnose

Kies [OBDII ] en het wordt als volgt weergegeven:

Codes lezen

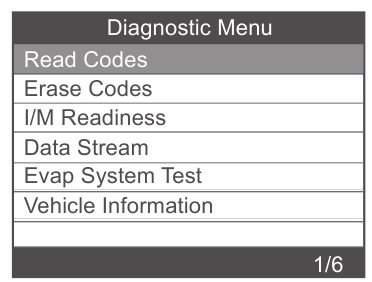

1. Selecteer [ Read Codes ] (Codes lezen) en druk vervolgens op [OK]
   Als er geen diagnostische foutcodes aanwezig zijn, geeft het scherm "No (pending) codes are stored in the module!" (Er zijn geen (in behandeling zijnde) codes opgeslagen in de module!) weer. Wacht een paar seconden of druk op een willekeurige toets om terug te keren naar het diagnostische menu.

2. Bekijk DTC's en hun definities op het scherm
   (Het nummer van de regelmodule; volgorde van de DTC's; totaal aantal gedetecteerde codes; type codes (generiek van fabrikantspecifiek)

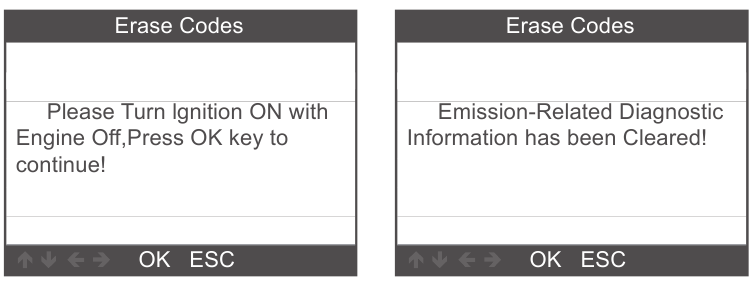

Codes wissen

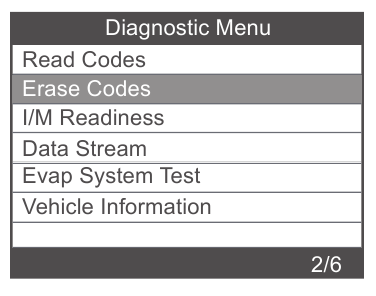

1. Selecteer [ Erase codes ] (Codes wissen) en druk vervolgens op [OK]

2. Er verschijnt een waarschuwingsbericht waarin om uw bevestiging wordt gevraagd.

3. Druk op [OK] om te bevestigen.

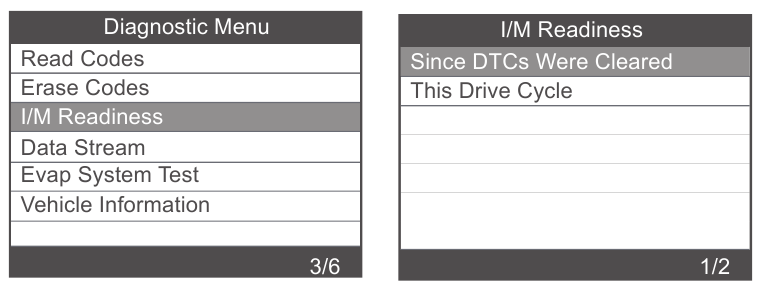

I/M-gereedheid

Selecteer de optie I/M Readiness (I/M-gereedheid), druk op [OK], het scherm wordt als volgt weergegeven:

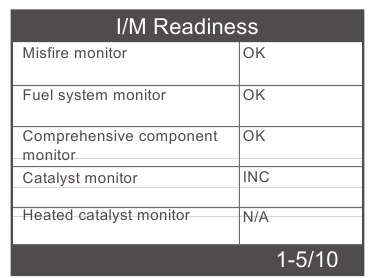

Gebruik de knop Omhoog of Omlaag om te selecteren en druk vervolgens op [OK], het scherm wordt als volgt weergegeven

N/A betekent niet beschikbaar op dit voertuig, INC betekent onvolledig of niet gereed, OK betekent voltooid of monitor OK.

Datastroom

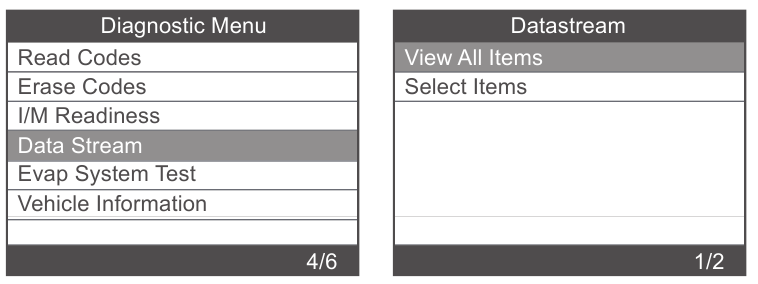

Kies [Data Stream] (Datastroom) en het wordt als volgt weergegeven:

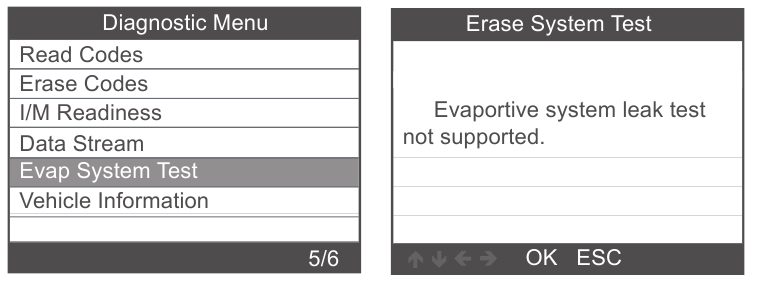

EVAP-systeemtest

Deze functie maakt de voorwaarden mogelijk die nodig zijn om een lektest van het verdampingssysteem uit te voeren, maar voert de test niet daadwerkelijk uit. De voertuigfabrikant is verantwoordelijk voor het bepalen van de criteria om de test automatisch te stoppen.
Voordat u deze functie uitvoert, dient u de onderhoudsreparatiehandleiding van het voertuig te raadplegen om de noodzakelijke procedures te bepalen.

Voertuiginformatie

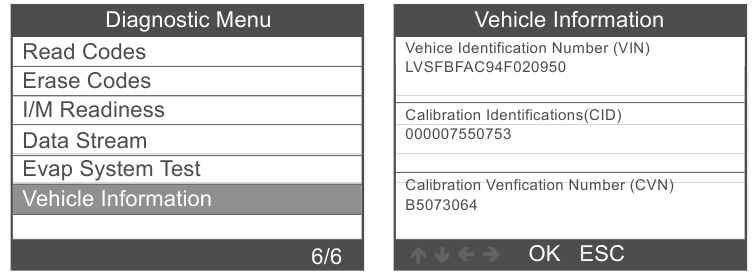

Kies [Vehicle Information] (Voertuiginformatie) en het wordt als volgt weergegeven:

Tool Setup

Taal

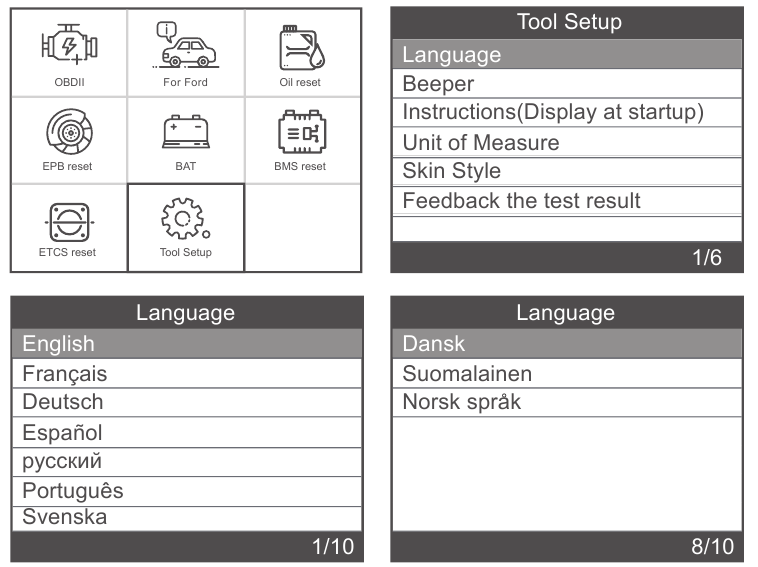

Kies [Language] (Taal) en het wordt als volgt weergegeven:

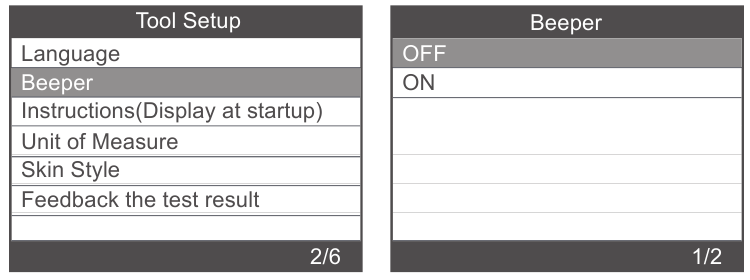

Pieptoon

Kies [Beeper] (Pieptoon) en het wordt als volgt weergegeven:

Instructies (Weergave bij opstarten)

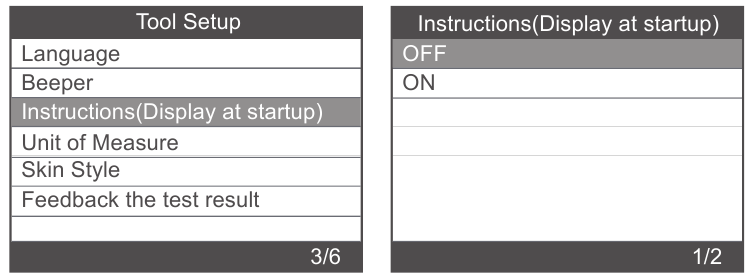

Kies [Instructions (Display at startup)] (Instructies (Weergave bij opstarten)) en het wordt als volgt weergegeven:

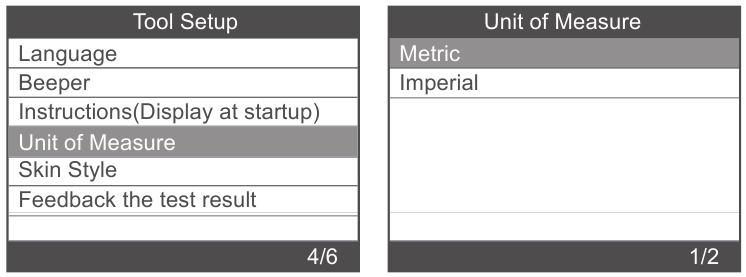

Maateenheid

Kies Unit of measure (Maateenheid) en het wordt als volgt weergegeven:

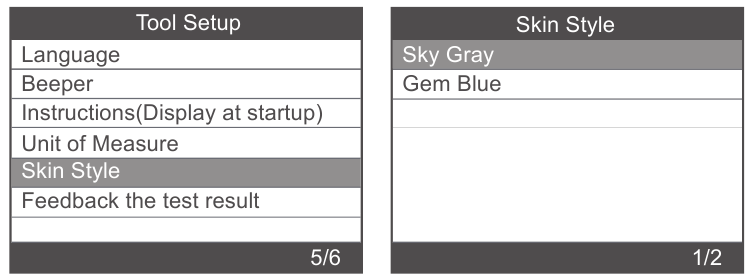

Skin Style

Kies Skin Style (Skin-stijl) en het wordt als volgt weergegeven:

Feedback

Als er een verbindingsfout met het voertuig of een ander probleem optreedt tijdens het gebruik, gebruik dan de feedbackfunctie.

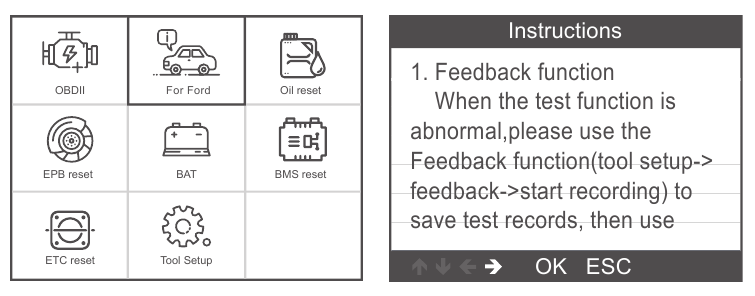

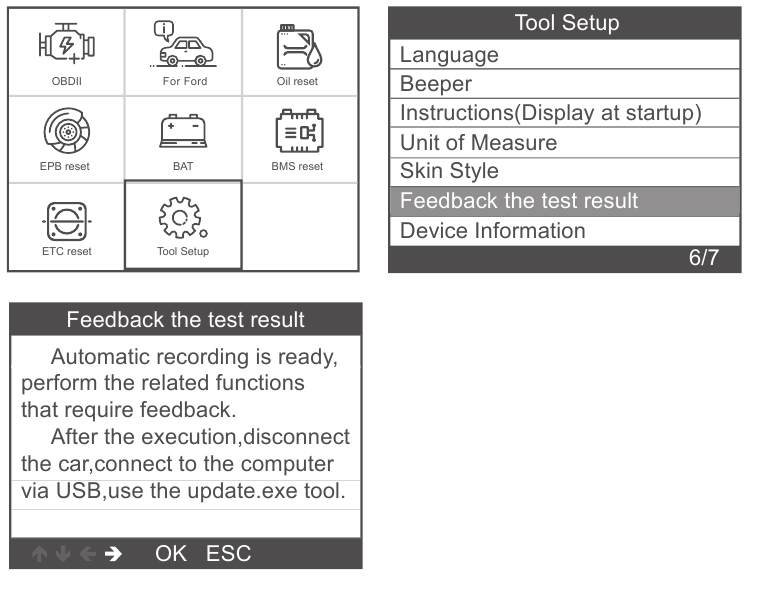

Kies [Tool Setup] (Tool Setup), klik op het [feedback the test result menu] (menu voor feedback over het testresultaat) en het wordt als volgt weergegeven:

Het apparaat geeft de "Feedback" (Feedback)-prompt weer en verlaat het feedbackmenu. Druk op [Esc] om terug te keren naar het hoofdmenu.

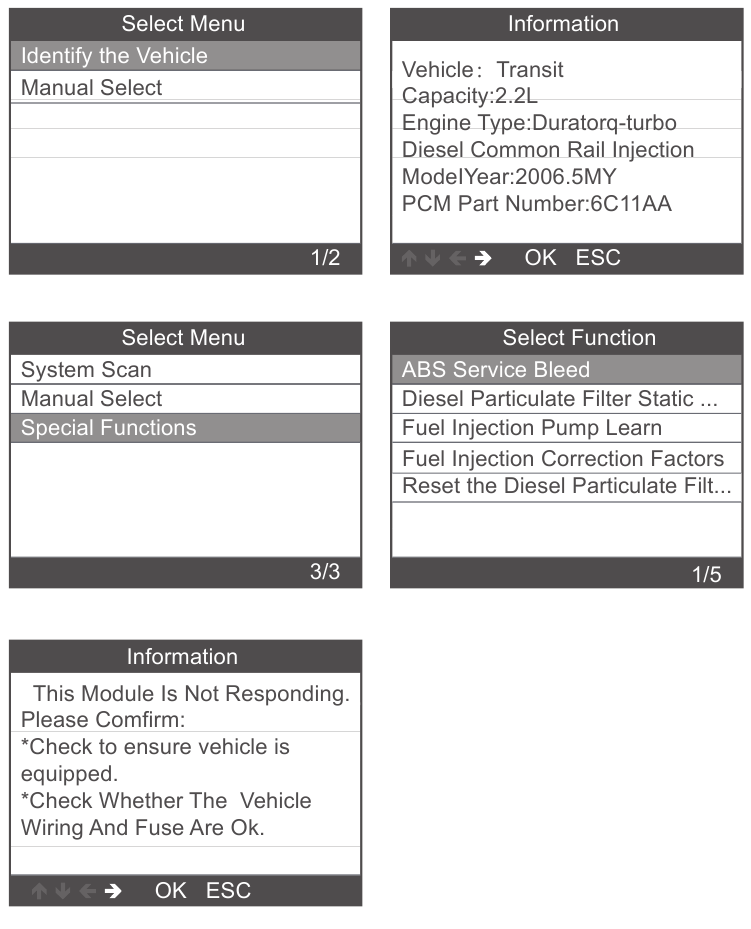

Bijvoorbeeld: als het Ford ABS-systeem geen verbinding kan maken, volgt u de onderstaande stappen:

Nadat u het feedbackmenu hebt verlaten, keert u terug naar het hoofdmenu: Open het Ford-menu, ga naar de interface die geen verbinding kon maken of de bewerking mislukte tijdens de diagnose.

Opmerking: In de bovenstaande stappen moeten het diagnose-instrument en het voertuig met elkaar verbonden zijn.
Nadat de opname is gelukt, koppelt u het apparaat los van de computer om de gegevens te exporteren.

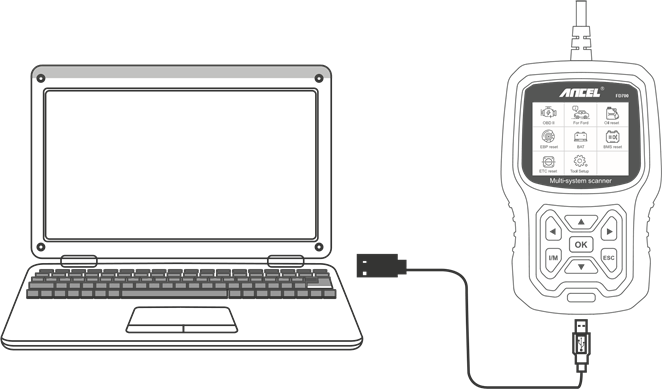

Verbind de tool met de computer, open de upgradebestanden en kies "Update" (Bijwerken).

Vervolgens verschijnt: Het venster "Upgrade Tools" (Upgrade-tools), klik op "Feedback" (Feedback), er verschijnt een TXT-tekst ter uitleg. Volg de instructies.

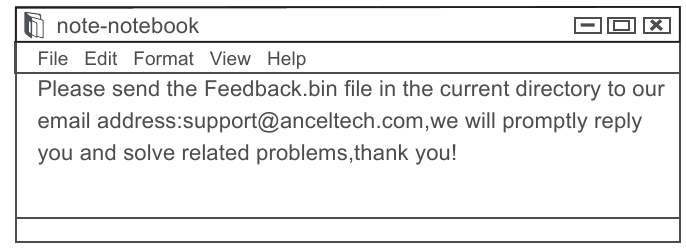

Kies het notitiebestand; stuur de Feedback.bin-tekst naar support@anceltech.com.

Opmerking: Houd de tool in de bovenstaande stappen verbonden met de computer.

Update

1. Download update software (Updatsoftware downloaden).

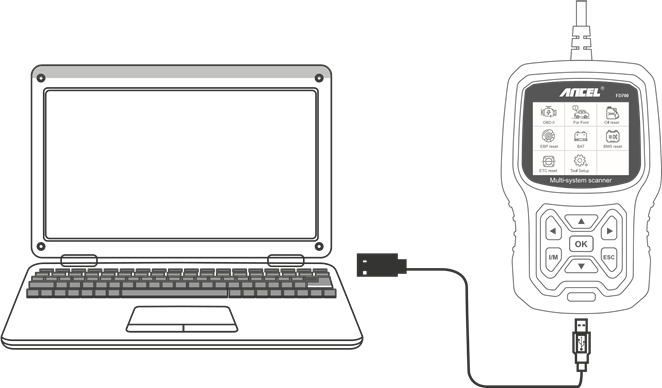

2. Sluit het apparaat aan op de computer via een USB-kabel.

3. De updatesoftware wordt alleen ondersteund door 7/8/10. * Als het computersysteem Windows 7 is, klikt u op "install driver.bat" (stuurprogramma installeren.bat) in de stuurprogrammabestanden om het stuurprogramma te installeren.

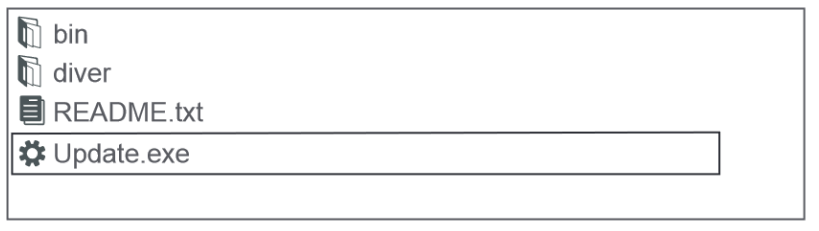

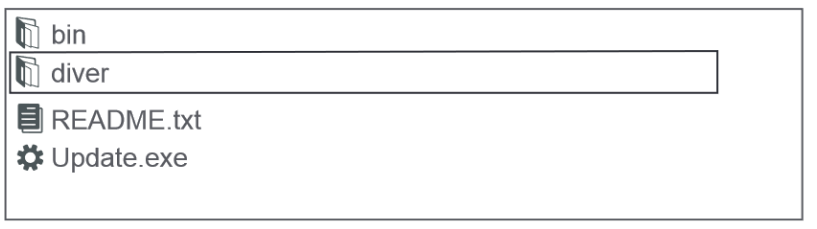

1. Cilck "driver" file

2. Cilck "install driver.bat" to install the driver

3. Cilck "Update"

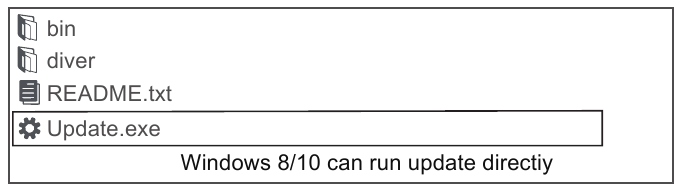

* Windows 8/10 kan de updatesoftware rechtstreeks uitvoeren.

Veiligheidsmaatregelen

Lees deze handleiding zorgvuldig door voordat u de FD700 gebruikt om lichamelijk letsel en schade aan het apparaat of uw auto te voorkomen.

1. Het testproces dat in de handleiding wordt beschreven, is over het algemeen de ervaring van de technicus.
2. Veiligheidsmaatregelen zijn vereist in het grootste deel van het proces om lichamelijk letsel en schade aan het apparaat of uw auto te voorkomen.
3. Lees de onderhoudshandleiding van het voertuig voordat u dit apparaat gebruikt en volg de veiligheidsmaatregelen.
4. Het genereert CO en andere giftige lucht wanneer de motor draait. Om dit soort letsel te voorkomen, repareert u de auto op een goed geventileerde plaats.
5. Wanneer de motor draait, draaien veel onderdelen (zoals de koelventilator, poelies, ventilatorriem enz.) op hoge snelheid. Om ernstig letsel te voorkomen, dient u zich altijd bewust te zijn van bewegende onderdelen. Houd een veilige afstand tot deze onderdelen en andere mogelijk bewegende objecten.
6. Motoronderdelen worden erg heet wanneer de motor draait. Raak geen hete motoronderdelen aan om ernstige brandwonden te voorkomen.
7. Brandstof- en batterijdampen zijn licht ontvlambaar. Om een explosie te voorkomen, dient u alle vonken, verhitte voorwerpen en open vuur uit de buurt van de batterij en brandstof/brandstofdampen te houden. Rook niet in de buurt van het voertuig tijdens het testen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
