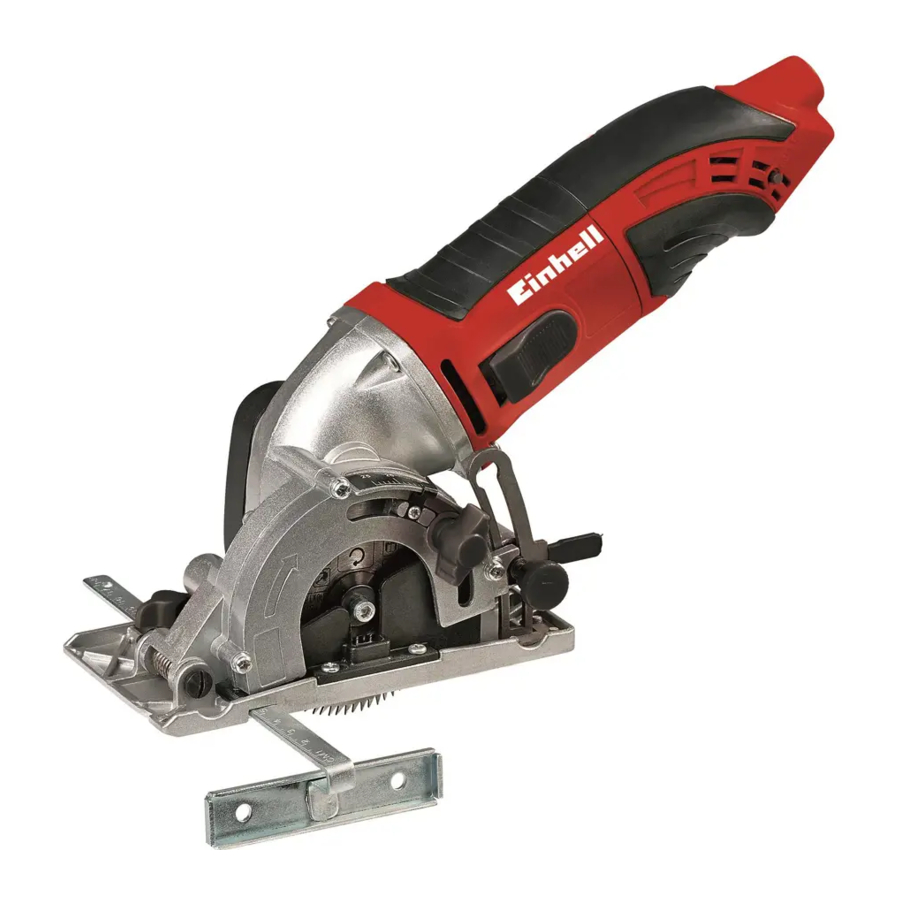

EINHELL TC-CS 860 - Handleiding cirkelzaag

VEILIGHEIDSINSTRUCTIES

Lees de bedieningsinstructies om het risico op letsel te verminderen

Draag oorkappen. Het lawaai kan gehoorbeschadiging veroorzaken.

Draag een ademmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Gebruik het apparaat nooit om materialen te bewerken die asbest bevatten!

Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan, of splinters, spaanders en stof die door het apparaat worden uitgestoten, kunnen leiden tot verlies van het gezichtsvermogen.

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige bedieningsinstructies en veiligheidsvoorschriften zorgvuldig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, overhandig dan ook deze bedieningsinstructies en veiligheidsvoorschriften. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.

Veiligheidsvoorschriften

De bijbehorende veiligheidsinformatie is te vinden in het bijgevoegde boekje.

Lees alle veiligheidsinformatie, instructies, illustraties en technische gegevens die op of bij dit elektrische gereedschap zijn geleverd. Het niet naleven van de volgende instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle veiligheidsinformatie en instructies op een veilige plaats voor toekomstig gebruik.

Indeling en meegeleverde artikelen

Indeling

(Afb. 1/3)

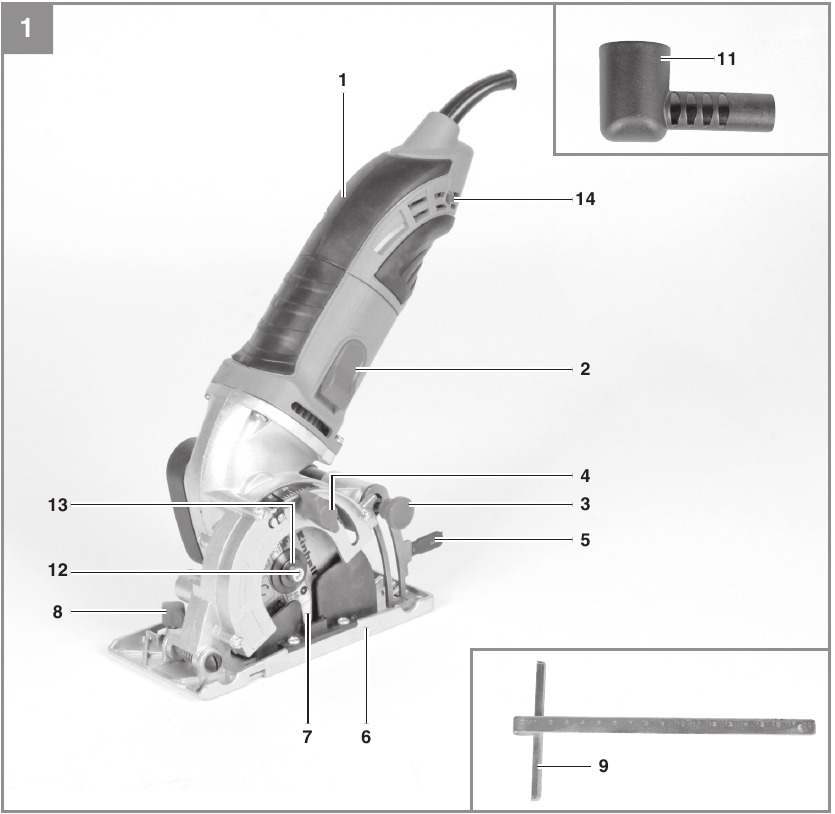

Afbeelding 1

1. Handgreep
2. AAN/UIT-schakelaar
3. Vergrendelknop
4. Vergrendelschroef voor het instellen van de zaagdiepte
5. Hefboom voor het omhoog brengen van de zoolplaat
6. Zoolplaat
7. Zaagblad
8. Vergrendelschroef voor parallelle aanslag
9. Parallelle aanslag

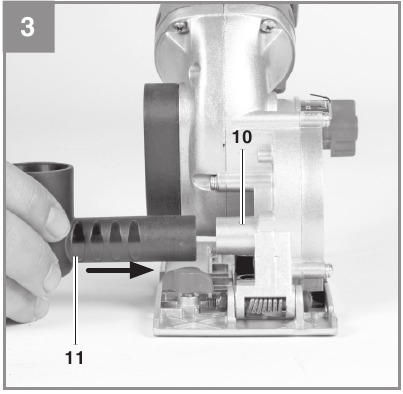

   Afbeelding 3
10. Aansluiting voor stofafzuigsysteem
11. Adapter voor stofafzuigsysteem
12. Schroef voor het vastzetten van het zaagblad
13. Flens
14. Resetknop

Meegeleverde artikelen

Controleer of het artikel compleet is, zoals aangegeven in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u uw aankoop heeft gedaan en na overlegging van een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de bedieningsinstructies.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat gevaar voor inslikken of verstikking!

• Mini-handcirkelzaag
• Parallelle aanslag
• Adapter voor stofafzuigsysteem
• Inbussleutel (2x)
• Originele bedieningsinstructies
• Veiligheidsinstructies

Correct gebruik

De mini-handcirkelzaag is ontworpen voor het zagen van rechte sneden in hout, houtachtige materialen en kunststoffen, met behulp van het juiste zaagblad. Vermijd bij het snijden van kunststoffen oververhitting van de punten van het zaagblad, omdat dit het materiaal kan doen smelten. Zelfs tegels kunnen met deze zaag worden gesneden, mits het juiste snijwiel is gemonteerd.

De apparatuur mag alleen worden gebruikt voor het beoogde doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook als gevolg hiervan.

Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, handels- of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, handels- of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Netspanning: 230-240 V ~ 50 Hz

Vermogen: 450 W

Stationair toerental: 6.000 min^-1

Zaagdiepte: max. 23 mm

Zaagblad: Ø 85 mm

Bladhouder: Ø 10 mm

Beschermingsklasse: II/

Gewicht: 2,0 kg

Geluid en trillingen
De geluids- en trillingswaarden zijn gemeten volgens EN 62841.

L_pA geluidsdrukniveau: 85,5 dB(A)

K_pA onzekerheid: 3 dB

L_WA geluidsvermogensniveau: 96,5 dB(A)

K_WA onzekerheid: 3 dB

Draag oorkappen.
Het lawaai kan gehoorbeschadiging veroorzaken.

Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 62841.

Handgreep
Trillingsemissiewaarde a_h = 3,496 m/s²
K onzekerheid = 1,5 m/s²

De vermelde trillingsemissieniveaus en vermelde geluidsemissiewaarden zijn gemeten volgens een reeks gestandaardiseerde criteria en kunnen worden gebruikt om het ene elektrische gereedschap met het andere te vergelijken.

De vermelde trillingsemissieniveaus en vermelde geluidsemissiewaarden kunnen ook worden gebruikt om een eerste inschatting van de blootstelling te maken.

De trillings- en geluidsemissieniveaus kunnen afwijken van het niveau dat is gespecificeerd tijdens daadwerkelijk gebruik, afhankelijk van de manier waarop het elektrische gereedschap wordt gebruikt, met name het type werkstuk waarvoor het wordt gebruikt.

Beperk de geluidsemissies en trillingen tot een minimum.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw manier van werken aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.

Restrisico's
Zelfs als u dit elektrische gereedschap volgens de instructies gebruikt, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen ontstaan in verband met de constructie en indeling van de apparatuur:

1. Longschade als er geen geschikt beschermend stofmasker wordt gebruikt.
2. Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.
3. Gezondheidsschade veroorzaakt door trillingen in hand-arm als de apparatuur gedurende een langere periode wordt gebruikt of niet goed wordt geleid en onderhouden.

Voordat u de apparatuur start

Voordat u de apparatuur op het elektriciteitsnet aansluit, dient u ervoor te zorgen dat de gegevens op het typeplaatje overeenkomen met de gegevens van het elektriciteitsnet.

Trek altijd de stekker uit het stopcontact voordat u aanpassingen aan de apparatuur uitvoert.

De zaagdiepte instellen

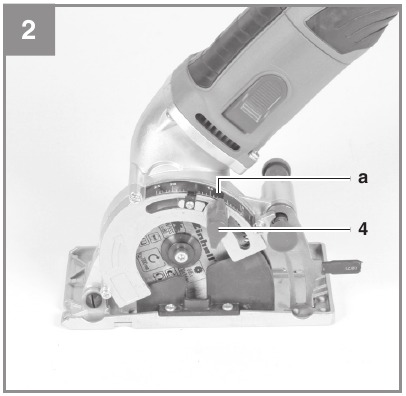

Figuur 2

• Maak de vergrendelingsschroef los voor het instellen van de zaagdiepte (4).
• Stel de zaagdiepte in volgens de schaal (a).
• Bij het zagen van hout of plastic moet de geselecteerde zaagdiepte iets groter zijn dan de materiaaldikte.
• Om schade aan onderliggende oppervlakken te voorkomen, kan de zaagdiepte exact worden ingesteld op de dikte van het materiaal. Dit resulteert echter in een iets minder zuivere snede.

Afzuiging van stof en spanen

(Figuur 3)

Sluit uw gereedschap aan op een afzuigeenheid of stofzuiger. Dit zorgt voor een uitstekende afzuiging van spanen en stof van het werkstuk. De voordelen hiervan zijn dat u zowel de apparatuur als uw eigen gezondheid beschermt. Uw werkgebied zal ook schoon en veilig zijn.

• Bevestig de adapter voor het stofafzuigsysteem (11) op de aansluiting voor het stofafzuigsysteem (10).
• U kunt vervolgens een geschikte stofzuiger (niet meegeleverd) aansluiten op de adapter voor het stofafzuigsysteem (11).

Parallelgeleider

(Figuur 4 & 5)

• Met de parallelgeleider (9) kunt u parallelle lijnen zagen.
• Maak de borgschroef voor de parallelgeleider (8) op de zaagvoet (6) los.
• Schuif voor de montage de parallelgeleider (9) in de geleider (a) op de zaagvoet (6) (zie figuur 4).

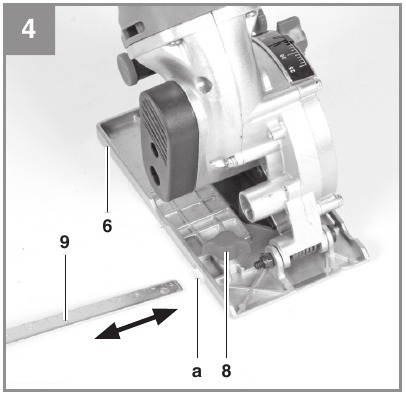

  Figuur 4
• Stel de vereiste afstand in en draai de vergrendelingsschroef (8) weer vast.
• De parallelgeleider gebruiken: Plaats de parallelgeleider (9) plat op de rand van het werkstuk en start de zaagsnede.

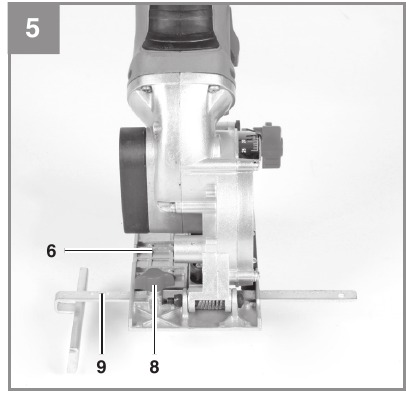

  Figuur 5

Bediening

Werken met de mini-handcirkelzaag

• Houd de mini-handcirkelzaag altijd stevig vast.
• Gebruik geen kracht! Duw de mini-handcirkelzaag voorzichtig en gelijkmatig naar voren.
• Het afvalstuk moet zich aan de linkerzijde van de mini-handcirkelzaag bevinden, zodat het brede gedeelte van de steunbank het volledige oppervlak ondersteunt.
• Als u langs een getekende lijn zaagt, geleidt u de mini-handcirkelzaag langs de bijbehorende inkeping.
• Klem kleine stukken hout stevig vast voordat u ze zaagt. Houd ze nooit met uw hand vast.
• Volg altijd de veiligheidsinstructies. Draag een veiligheidsbril.
• Gebruik geen defecte zaagbladen of bladen die gebarsten of gebroken zijn.
• Gebruik geen flenzen / flensmoeren waarvan het boorgat groter of kleiner is dan die in het zaagblad.
• Het zaagblad mag niet worden afgeremd met de hand of door laterale druk op het blad uit te oefenen.
• De zoolplaat mag niet vastlopen en moet na afloop van de bewerking terugkeren naar de uitgangspositie.
• Controleer voordat u de mini-handcirkelzaag gebruikt de werking van de zoolplaat met de stekker uit het stopcontact.
• Voordat u de machine gebruikt, moet u ervoor zorgen dat de veiligheidsuitrusting, zoals de zoolplaat, flenzen en afstelinrichtingen, in orde is en correct is afgesteld en vastzit.
• U kunt een geschikt stofafzuigsysteem aansluiten op de stofafzuigadapter (11). Zorg ervoor dat het stofafzuigsysteem veilig en correct is aangesloten.

Trek altijd de stekker uit het stopcontact voordat u werkzaamheden aan de cirkelzaag uitvoert!

De mini-handcirkelzaag gebruiken

• Selecteer een geschikt blad voor het materiaal dat u wilt zagen.
• Controleer de staat en scherpte van het blad.
• Stel de zaagdiepte in.
• Pak het gereedschap op en zorg ervoor dat er geen ventilatieopeningen bedekt zijn.
• Schakel het gereedschap in en wacht een paar seconden totdat het blad de bedrijfssnelheid heeft bereikt.
• Druk op de vergrendelknop (3) en laat het gereedschap met een beetje druk langzaam in het werkstuk zakken.
• Duw de zaag naar voren door het werkstuk. Nooit achteruit zagen!
• Oefen bij het zagen slechts weinig druk uit op het gereedschap.
• De basisplaat moet altijd plat op het werkstuk liggen.
• Voordat u begint met uw zaagwerk aan het werkstuk, kunt u de zoolplaat (6) met de hendel (5) omhoog brengen, zoals weergegeven in Fig. 6. Het starten van het zaagwerk is dan gemakkelijker wanneer u aan de rand van een werkstuk wilt beginnen.

In-/uitschakelen

(Fig. 1)

Inschakelen: Schuif de AAN/UIT-schakelaar (2) naar voren en houd deze vast.
Uitschakelen: Laat de AAN/UIT-schakelaar (2) los

Let op!
Voer een proefsnede uit in een stuk afvalhout

Het zaagblad vervangen

(Fig. 1-7 & 8)

Trek altijd de stekker uit het stopcontact voordat u werkzaamheden aan de cirkelzaag uitvoert!

Gebruik alleen zaagbladen die voldoen aan de norm EN 847-1 en van hetzelfde type zijn als het zaagblad dat bij deze cirkelzaag is geleverd. Vraag uw dealer om advies.

De mini-handcirkelzaag mag niet worden bediend met de inbussleutel erin.

• Draai de schroef voor het vastzetten van het zaagblad (12) los door deze met de inbussleutel (a) met de klok mee te draaien, terwijl u tegelijkertijd de andere kant vasthoudt met de inbussleutel (b).

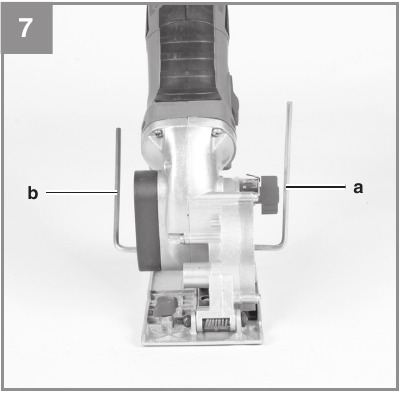

  Figuur 7

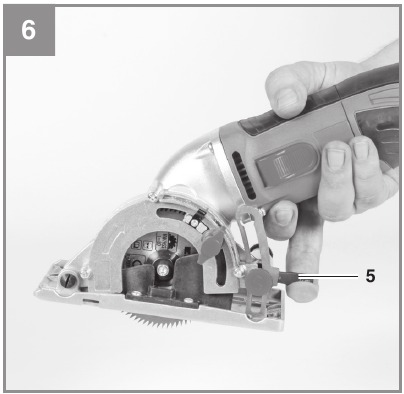

• Druk op de vergrendelknop (3) en gebruik de hendel (5) om de verstelbare zoolplaat (6) omhoog te brengen en vast te houden.

  Figuur 6

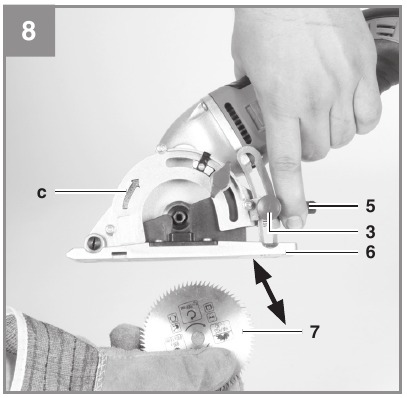

• Verwijder het zaagblad (7) in neerwaartse richting.

  Figuur 8

• Reinig de flens en plaats het nieuwe zaagblad. Let op de looprichting (zie pijl op de behuizing (c) en het zaagblad).
• Draai de schroef vast om het zaagblad (12) vast te zetten en controleer of het goed loopt.
• Voordat u op de aan/uit-schakelaar drukt, moet u ervoor zorgen dat het zaagblad correct is gemonteerd en dat de bewegende delen soepel lopen en de klembouten goed zijn vastgedraaid.

De aandrijfriem vervangen

(Fig. 9-10)

• De riem moet worden vervangen door een opgeleide deskundige.
• De aandrijfriem (B) moet worden vervangen als deze versleten is.

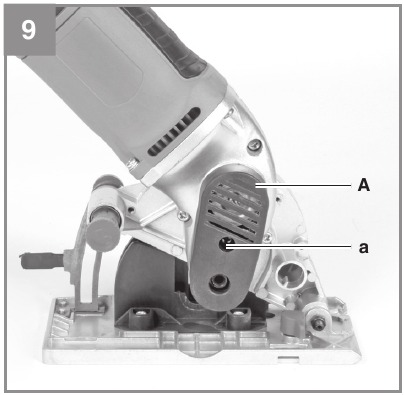

• Draai de schroef (a) los en verwijder de zijriemafdekking (A).

  Figuur 9

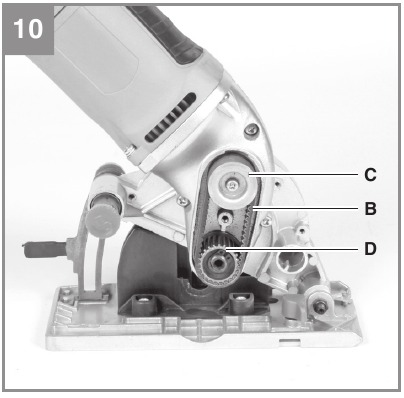

• Draai de schroef van de riemschijf (C) los en verwijder de schijf van bovenop de riemschijf.
• Verwijder de versleten aandrijfriem (B) en reinig de twee riemschijven (C/D).
• Plaats de nieuwe aandrijfriem op de riemschijf (C) en trek de riem op de riemschijf (D) terwijl u aan de as draait.
• Zorg ervoor dat de aandrijfriem goed op de riemschijven zit.
• Plaats de schijf terug op de riemschijf (C) en zet deze vast met de schroef.
• Plaats de riemafdekking (A) en zet deze vast met de schroef (a).

  Figuur 10

Resetknop

(Fig. 11)

In geval van overbelasting, bijvoorbeeld doordat het zaagblad vast komt te zitten, wordt de apparatuur automatisch uitgeschakeld. Om opnieuw te starten, moet u eerst op de resetknop (14) drukken. De apparatuur kan dan weer normaal worden bediend.

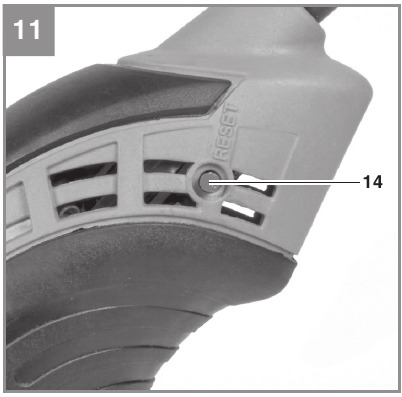

Figuur 11

Het netsnoer vervangen

Als het netsnoer van deze apparatuur beschadigd is, moet het worden vervangen door de fabrikant, diens klantenservice of vergelijkbaar geschoold personeel om gevaar te voorkomen.

Reinigen, onderhoud en bestellen van reserveonderdelen

Trek altijd de stekker uit het stopcontact voordat u met reinigingswerkzaamheden begint.

Reinigen

• Houd alle veiligheidsinrichtingen, ventilatieopeningen en de motorbehuizing zo veel mogelijk vrij van vuil en stof. Veeg de apparatuur af met een schone doek of blaas het af met perslucht bij lage druk.
• Wij raden u aan om het apparaat direct na elk gebruik schoon te maken.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.

Koolborstels

Laat in geval van overmatige vonkvorming de koolborstels uitsluitend door een gekwalificeerde elektricien controleren.

De koolborstels mogen uitsluitend door een gekwalificeerde elektricien worden vervangen.

Onderhoud

Er bevinden zich geen onderdelen in de apparatuur die extra onderhoud vereisen.

Vervangingsonderdelen bestellen

Vermeld de volgende gegevens bij het bestellen van vervangingsonderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Vervangingsonderdeelnummer van het benodigde onderdeel

Voor onze meest recente prijzen en informatie kunt u terecht op www.isc-gmbh.info

Opslag

Bewaar de apparatuur en accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

Service-informatie

We hebben bekwame servicepartners in alle landen die op het garantiebewijs worden genoemd. Hun contactgegevens zijn ook te vinden op het garantiebewijs. Deze partners helpen u met alle serviceverzoeken, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.

Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook vereist zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijkerwijs inbegrepen in de leveringsomvang!

Registreer in geval van defecten of fouten het probleem op internet op www.isc-gmbh.info.
Zorg ervoor dat u een nauwkeurige beschrijving van het probleem geeft en in alle gevallen de volgende vragen beantwoordt:

• Heeft de apparatuur helemaal niet gewerkt of was deze vanaf het begin defect?
• Heeft u iets opgemerkt (symptoom of defect) voorafgaand aan het defect?
• Welke storing heeft de apparatuur volgens u (belangrijkste symptoom)?
  Beschrijf deze storing.
