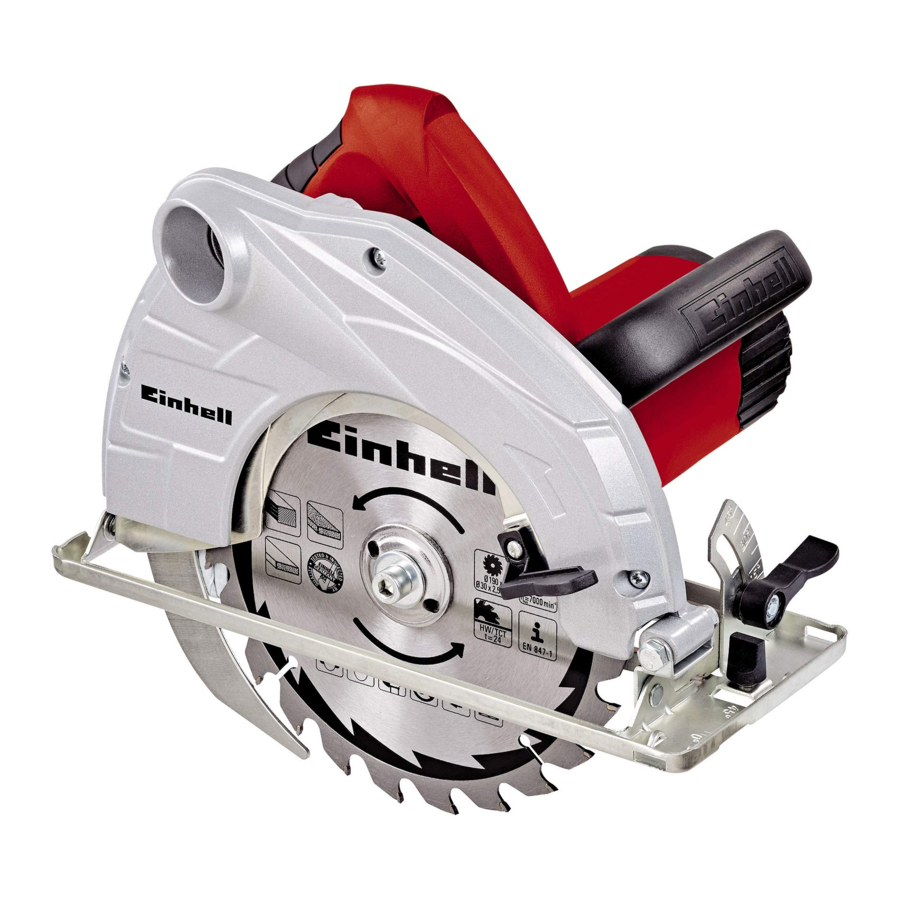

EINHELL TC-CS 1400 Handleiding

Veiligheidsvoorschriften

De betreffende veiligheidsinformatie vindt u in de bijgevoegde brochure.

Lees alle veiligheidsvoorschriften en aanwijzingen. Fouten bij het naleven van de veiligheidsvoorschriften en aanwijzingen kunnen een elektrische schok, brand en/of ernstig letsel veroorzaken.
Bewaar alle veiligheidsvoorschriften en aanwijzingen goed voor toekomstig gebruik.


Lees de gebruiksaanwijzing om het risico op letsel te verminderen


Draag oorkappen. De impact van lawaai kan gehoorbeschadiging veroorzaken.


Draag een ademmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Gebruik het apparaat nooit om materialen te bewerken die asbest bevatten!


Draag een veiligheidsbril. Vonken die tijdens het werken ontstaan of splinters, schilfers en stof die door het apparaat worden uitgestoten, kunnen leiden tot verlies van het gezichtsvermogen.

W anneer u de apparatuur gebruikt, moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige gebruiksaanwijzing en veiligheidsvoorschriften zorgvuldig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, geef dan ook deze gebruiksaanwijzing en veiligheidsvoorschriften mee. Wij kunnen geen aansprakelijkheid aanvaarden voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze aanwijzingen en de veiligheidsvoorschriften.

Indeling en meegeleverde artikelen

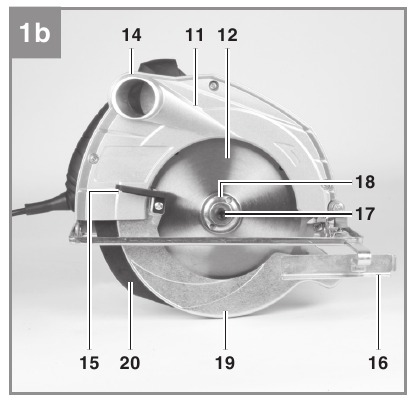

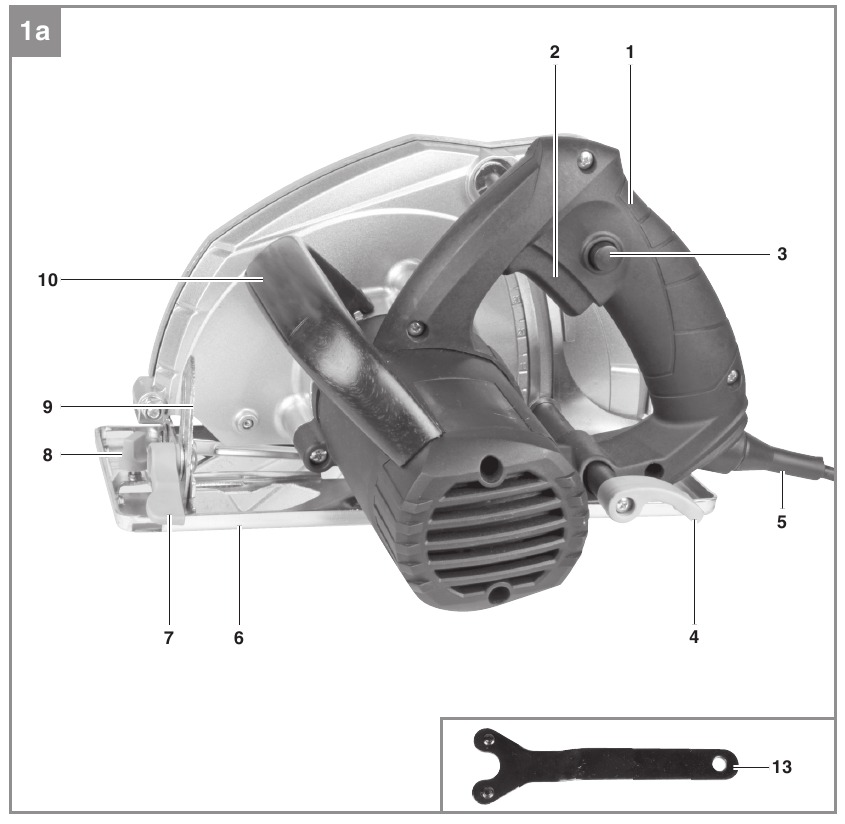

Indeling (afb. 1a/1b)

1. Handgreep
2. AAN/UIT-schakelaar
3. Vergrendelknop voor AAN/UIT-schakelaar
4. Vergrendelhendel voor het instellen van de zaagdiepte
5. Stroomkabel
6. Zoolplaat
7. Vergrendelhendel voor verstekinstelling
8. Vergrendelschroef voor parallelle aanslag
9. Schaal voor verstekhoek
10. Extra handgreep
11. Beschermkap
12. Zaagblad
13. Zaagbladsleutel
14. Aansluiting voor stofafzuiging
15. Hefboom voor de zwenkbeschermkap
16. Parallelle aanslag
17. Schroef voor het vastzetten van het zaagblad
18. Flens
19. Zwenkbeschermkap
20. Splitter

Meegeleverde artikelen
Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u uw aankoop heeft gedaan en toon een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de gebruiksaanwijzing.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet met plastic zakken, folies of kleine onderdelen spelen. Er bestaat gevaar voor inslikken of verstikking!

• H and-held cirkelzaag
• S zaagblad
• S zaagbladsleutel
• Parallelle aanslag
• Originele gebruiksaanwijzing
• Veiligheidsinstructies

Correct gebruik

D e hand-held cirkelzaag is ontworpen voor het zagen van rechte sneden in hout, materialen van houttypen en kunststoffen. Wees tijdens het werken voorzichtig om de punten van het zaagblad niet te oververhitten en de kunststof te smelten.
De apparatuur mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook die hierdoor wordt veroorzaakt.

4. Technische gegevens

Netspanning: 230 V ~ 50 Hz
Vermogensopname: 1400 W
Stationair toerental: 5200 min -1
Zaagdiepte bij 90°: 66 mm
Zaagdiepte bij 45°: 45 mm
Zaagblad: Ø 7,5"
Bladhouder: Ø 1"
Bladdikte: 2.5 mm
Beschermingsklasse: II/
Gewicht: 4.3 kg

Geluid en trillingen
De geluids- en trillingswaarden zijn gemeten in overeenstemming met EN 60745.

L_pA geluidsdrukniveau: 93.4 dB(A)
K_pA onzekerheid: 3 dB
L_WA geluidsvermogensniveau: 104.4 dB(A)
K_WA onzekerheid: 3 dB

Draag oorkappen.
De impact van lawaai kan gehoorbeschadiging veroorzaken.
Totale trillingswaarden (vectorsom van drie richtingen) bepaald in overeenstemming met EN 60745.

Handgreep
Trillingsemissiewaarde a_h = 2.502 m/s²
K onzekerheid = 1.5 m/s²

Extra handgreep
Trillingsemissiewaarde a_h = 2.242 m/s²
K onzekerheid = 1.5 m/s²
De gespecificeerde trillingswaarde is vastgesteld in overeenstemming met een gestandaardiseerde testmethode. Deze kan veranderen afhankelijk van de manier waarop de elektrische apparatuur wordt gebruikt en kan in uitzonderlijke omstandigheden de gespecificeerde waarde overschrijden.
De gespecificeerde trillingswaarde kan worden gebruikt om de apparatuur te vergelijken met ander elektrisch gereedschap.
De gespecificeerde trillingswaarde kan worden gebruikt voor een eerste beoordeling van een schadelijk effect.

Beperk de geluidsemissies en trillingen tot een minimum.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw manier van werken aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.

Restrisico's
Zelfs als u dit elektrische gereedschap volgens de instructies gebruikt, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen zich voordoen in verband met de constructie en indeling van de apparatuur:

1. Longschade als er geen geschikt beschermend stofmasker wordt gebruikt.
2. Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.
3. Gezondheidsschade veroorzaakt door hand-armtrillingen als de apparatuur gedurende een langere periode wordt gebruikt of niet correct wordt geleid en onderhouden.

Voordat u de apparatuur start

Voordat u de apparatuur op het elektriciteitsnet aansluit, moet u controleren of de gegevens op het typeplaatje overeenkomen met de netgegevens.

Trek altijd de stekker uit het stopcontact voordat u aanpassingen aan de apparatuur uitvoert.

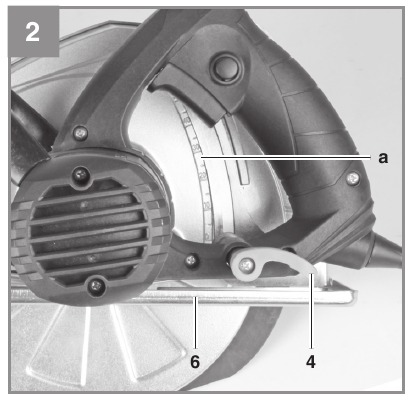

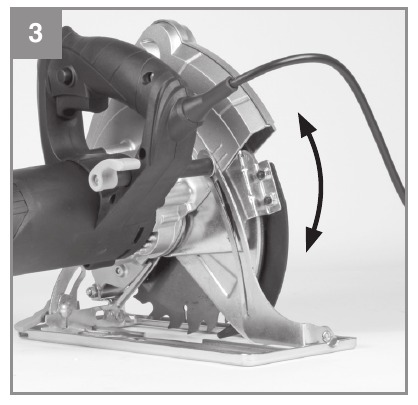

De zaagdiepte instellen (Afbeelding 2/3)

• Maak de hendel los aan de achterkant van de beschermkap voor het aanpassen van de zaagdiepte (4).
• Plaats de zaagvoet (6) plat op het oppervlak van het werkstuk dat u wilt zagen. Til de zaag op totdat het zaagblad (12) de vereiste zaagdiepte (a) heeft.
• Maak de hendel voor het aanpassen van de zaagdiepte (4) weer vast. Controleer of de hendel goed vastzit.

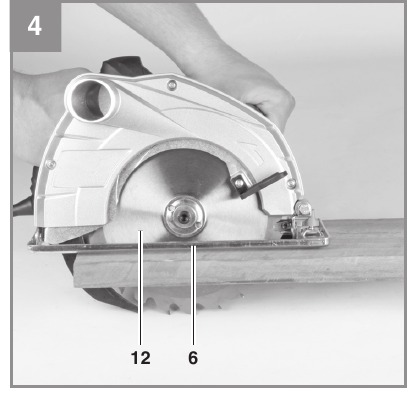

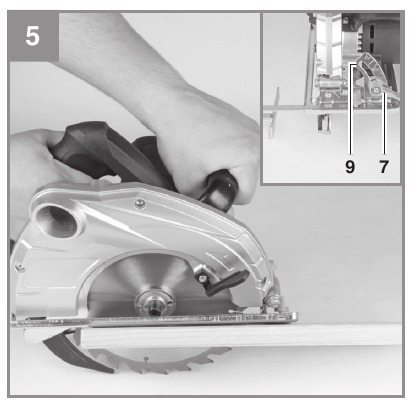

Verstekstop (Afbeelding 4/5)

• De vooraf ingestelde standaardhoek tussen de zaagvoet (6) en het zaagblad (12) is 90°. U kunt deze hoek aanpassen om versteksneden uit te voeren.
• Maak de vergrendelingshendel voor de verstekinstelling (7) aan de voorkant van de zaagvoet los.
• U kunt nu de zaaghoek aanpassen tot ongeveer 45°. Houd hierbij de schaal voor de zaaghoek (9) in de gaten.
• Maak de vergrendelingshendel voor de verstekinstelling (7) weer vast. Controleer of de hendel goed vastzit.

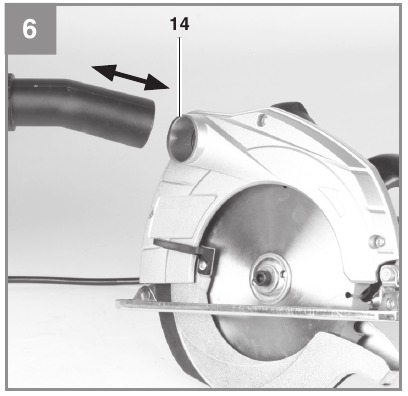

Afzuiging van stof en spanen (Afbeelding 6)

• Sluit een geschikte stofzuiger aan op de meegeleverde spaanopvangconnector (14) van uw cirkelzaag (stofzuiger niet inbegrepen). Dit zorgt voor een uitstekende stofafzuiging op het werkstuk. De voordelen hiervan zijn dat u zowel de apparatuur als uw eigen gezondheid beschermt. Uw werkgebied zal ook schoner en veiliger zijn.
• Stof dat tijdens het werken ontstaat, kan gevaarlijk zijn. Raadpleeg het hoofdstuk "Veiligheidsinstructies".
•
  De stofzuiger die u voor de afzuiging gebruikt, moet geschikt zijn voor het materiaal van het werkstuk.
• Controleer of alle onderdelen goed zijn aangesloten.

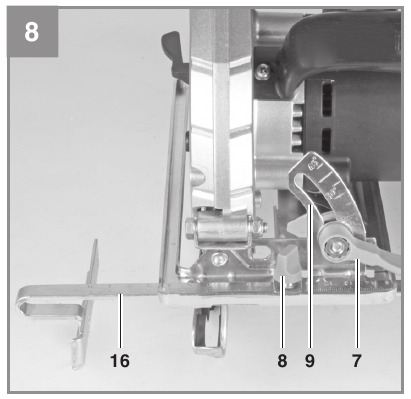

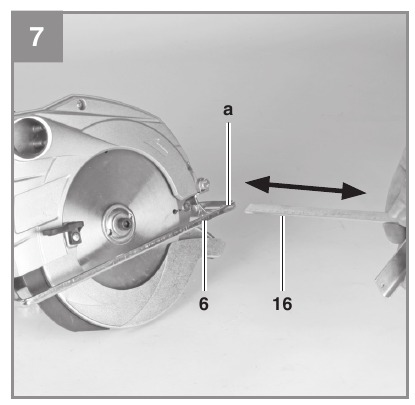

Parallelle aanslag (Afbeelding 7/8)

• De parallelle aanslag (16) stelt u in staat om parallelle lijnen te zagen.
• Maak de borgschroef voor de parallelle aanslag (8) op de zaagvoet (6) los.
• Om te monteren, schuift u de parallelle aanslag (16) in de geleider (a) op de zaagvoet (6) (zie afbeelding 7).
• Stel de vereiste afstand in en draai de borgschroef (8) weer vast.
• De parallelle aanslag gebruiken: Plaats de parallelle aanslag (16) plat op de rand van het werkstuk en start de zaagsnede.

Voer een proefzaagsnede uit in een stuk afvalhout

Bediening

Werken met de handgeleide cirkelzaag

• Houd de cirkelzaag altijd stevig vast.
• De zwenkbeschermkap (19) wordt automatisch door het werkstuk teruggeduwd.
• Gebruik geen kracht!
• Duw de cirkelzaag voorzichtig en gelijkmatig naar voren.
• Het afvalstuk moet zich aan de rechterkant van de cirkelzaag bevinden, zodat het brede gedeelte van de steunbank het volledige oppervlak ondersteunt.
• Als u langs een getekende lijn zaagt, geleidt u de cirkelzaag langs de bijbehorende inkeping.
• Klem kleine stukken hout stevig vast voordat u ze zaagt. Houd ze nooit met uw hand vast.
• Volg altijd de veiligheidsinstructies. Draag een veiligheidsbril.
• Gebruik geen defecte zaagbladen of bladen die gebarsten of gebroken zijn.
• Gebruik geen flenzen/flensmoeren waarvan het boorgat groter of kleiner is dan die in het zaagblad.
• Het zaagblad mag niet met de hand worden afgeremd of door zijdelingse druk op het blad uit te oefenen.
• De zwenkbeschermkap mag niet vastlopen en moet na voltooiing van de bewerking terugkeren naar de beginpositie.
• Voordat u de machine gebruikt, moet u ervoor zorgen dat de veiligheidsuitrusting, zoals de zwenkbeschermkap, de spouwmes, de flenzen en de afstelinrichtingen, in goede staat verkeren, correct zijn afgesteld en goed vastzitten.
• U kunt een geschikt stofafzuigsysteem aansluiten op de spaanopvangconnector (14). Zorg ervoor dat de stofafzuigslang veilig en correct is aangesloten.
• De bewegende zwenkbeschermkap mag niet in de ingetrokken beschermkap worden vastgezet wanneer de zaag in gebruik is.
• Zaagbladen waarvan het hoofdgedeelte dikker is of de tandzetting dunner is dan de dikte van de spouwmes, mogen niet worden gebruikt.

Trek altijd de stekker uit het stopcontact voordat u werkzaamheden aan de cirkelzaag uitvoert!

De cirkelzaag gebruiken

• Stel de zaagdiepte, de zaaghoek en de parallelle aanslag in (zie het hoofdstuk De zaagdiepte instellen, Verstekstop en Parallelle aanslag)
• Zorg ervoor dat de AAN/UIT-schakelaar (2) niet is ingedrukt. Pas dan mag u de stekker in een geschikt stopcontact steken.
• Schakel de cirkelzaag pas in als u een zaagblad hebt geplaatst.
• Plaats de zaagvoet plat op het werkstuk dat u wilt zagen. Het zaagblad mag geen contact maken met het werkstuk.
• Houd de cirkelzaag stevig met beide handen vast.

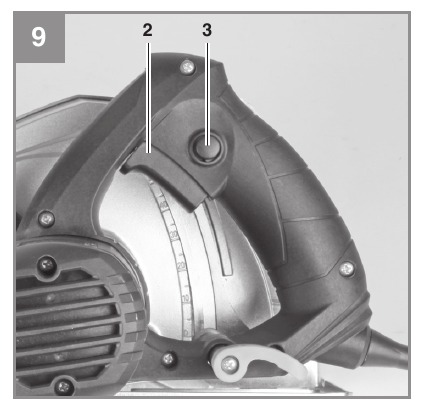

Aan/uitzetten (Afb. 9)

Om in te schakelen:
Druk tegelijkertijd op de vergrendelingsknop (3) en de AAN/UIT-schakelaar (2).

• Laat het zaagblad versnellen tot het de volle snelheid heeft bereikt. Beweeg het zaagblad vervolgens langzaam langs de zaaglijn. Oefen hierbij slechts lichte druk uit op het zaagblad.

Om uit te schakelen:
Laat de vergrendelingsknop en de AAN/UIT-schakelaar los.

• Als u de hendel loslaat, wordt de apparatuur automatisch uitgeschakeld, wat betekent dat deze niet per ongeluk kan werken.
• Zorg ervoor dat u de ventilatieopeningen niet afdekt of blokkeert terwijl u met het gereedschap werkt.
• Vertraag het zaagblad niet nadat u het hebt uitgeschakeld door het zijwaarts in te drukken.
•
  Zet de machine pas neer als het zaagblad volledig tot stilstand is gekomen.

Voer een proefzaagsnede uit in een stuk afvalhout

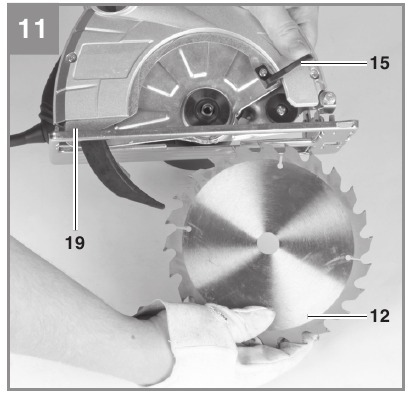

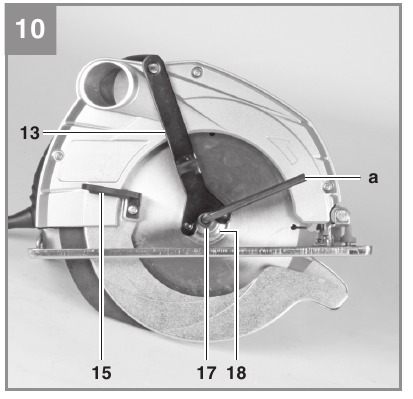

Het zaagblad vervangen (Afb. 10/11)



Trek altijd de stekker uit het stopcontact voordat u werkzaamheden aan de cirkelzaag uitvoert!
Gebruik alleen zaagbladen die voldoen aan de norm EN 847-1 en van hetzelfde type zijn als het zaagblad dat bij deze cirkelzaag is geleverd. Vraag uw dealer om advies.

• Duw de bewegende zwenkbeschermkap (19) terug en zet deze vast met behulp van de hendel voor de zwenkbeschermkap (15).
• Gebruik de zaagbladsleutel (13) om tegendruk uit te oefenen op de flens (18).
• Draai de schroef los om het zaagblad (17) vast te zetten met behulp van de inbussleutel (a).
• Verwijder de flens (18) en het zaagblad (12) in neerwaartse richting.
• Reinig de flens en plaats het nieuwe zaagblad. Let op de looprichting (zie pijl op de beschermkap en het zaagblad).
• Draai de schroef vast om het zaagblad (17) vast te zetten, controleer of het zuiver loopt.
• Voordat u op de Aan/Uit-schakelaar drukt, moet u ervoor zorgen dat het zaagblad correct is geplaatst en dat de bewegende delen soepel lopen en de klemschroeven goed zijn vastgedraaid.

De stroomkabel vervangen

Als de stroomkabel van deze apparatuur beschadigd is, moet deze worden vervangen door de fabrikant, diens klantenservice of door vergelijkbaar opgeleid personeel om gevaar te voorkomen.

Reinigen, onderhoud en bestellen van reserveonderdelen

Trek altijd de stekker uit het stopcontact voordat u met reinigingswerkzaamheden begint.

Reinigen

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zo veel mogelijk vrij van vuil en stof. Veeg de apparatuur schoon met een schone doek of blaas het met perslucht op lage druk.
• We raden u aan het apparaat onmiddellijk na elk gebruik schoon te maken.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.

Koolborstels
Laat bij overmatige vonkvorming de koolborstels alleen door een gekwalificeerde elektricien controleren.

De koolborstels mogen alleen door een gekwalificeerde elektricien worden vervangen.

Onderhoud
Er bevinden zich geen onderdelen in de apparatuur die extra onderhoud vereisen.

Reserveonderdelen en accessoires bestellen
Geef bij het bestellen van reserveonderdelen de volgende informatie:

• Type apparaat
• Artikelnummer van het apparaat
• ID-nummer van het apparaat
• Reserveonderdeelnummer van het benodigde reserveonderdeel Ga voor onze nieuwste prijzen en informatie naar www.isc-gmbh.info

  Tip! Voor goede resultaten raden we hoogwaardige accessoires van aan!
  www.kwb.eu
  welcome@kwb.eu

Opslag

Bewaar de apparatuur en accessoires op een donkere en droge plaats boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30 °C. Bewaar het elektrische gereedschap in de originele verpakking.
Het geheel of gedeeltelijk herdrukken of reproduceren op welke andere manier dan ook van documentatie en papieren die bij producten worden geleverd, is alleen toegestaan met de uitdrukkelijke toestemming van iSC GmbH.
Onder voorbehoud van technische wijzigingen

Service-informatie

We hebben competente servicepartners in alle landen die op het garantiebewijs worden genoemd en waarvan de contactgegevens ook op het garantiebewijs te vinden zijn. Deze partners helpen u met alle servicevragen, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.
Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook nodig zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijk inbegrepen in de leveringsomvang!
Registreer in geval van defecten of fouten het probleem op internet op www.isc-gmbh.info. Zorg ervoor dat u een nauwkeurige beschrijving van het probleem geeft en in alle gevallen de volgende vragen beantwoordt:

• Heeft de apparatuur helemaal gewerkt of was deze vanaf het begin defect?
• Heeft u iets opgemerkt (symptoom of defect) voorafgaand aan de storing?
• Welke storing heeft de apparatuur volgens u (hoofdsymptoom)? Beschrijf deze storing.
