EINHELL TC-SB 200/1 - Handleiding lintzaag

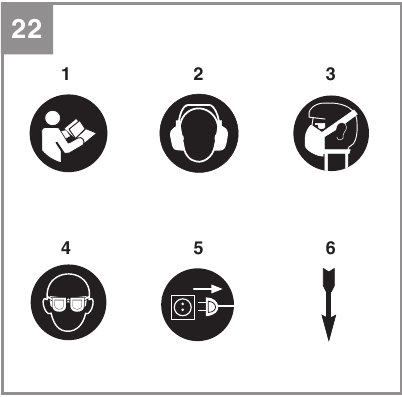

Verklaring van de gebruikte symbolen

1.
   Lees de gebruiksaanwijzing om het risico op letsel te verminderen.
2.
   Draag oorkappen. De impact van lawaai kan gehoorbeschadiging veroorzaken.
3.
   Draag een ademhalingsmasker. Er kan stof ontstaan dat schadelijk is voor de gezondheid bij het bewerken van hout en andere materialen. Gebruik het apparaat nooit om materialen te bewerken die asbest bevatten!
4.
   Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die door het apparaat worden uitgestoten, kunnen leiden tot verlies van het gezichtsvermogen.
5. Trek de stekker uit het stopcontact voordat u begint met reparatie- of onderhoudswerkzaamheden!
6. Zaagblad snijrichting.

Veiligheidsvoorschriften

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige gebruiksaanwijzing en veiligheidsvoorschriften zorgvuldig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, geef dan ook deze gebruiksaanwijzing en veiligheidsvoorschriften mee. Wij aanvaarden geen enkele aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.
De bijbehorende veiligheidsinformatie is te vinden in het bijgevoegde boekje.

Lees alle veiligheidsvoorschriften en instructies. Fouten die worden gemaakt bij het opvolgen van de veiligheidsvoorschriften en instructies kunnen leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle veiligheidsvoorschriften en instructies op een veilige plaats voor toekomstig gebruik.

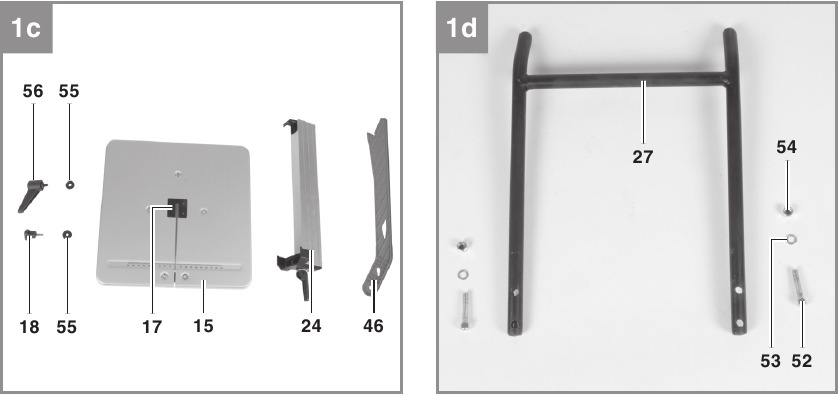

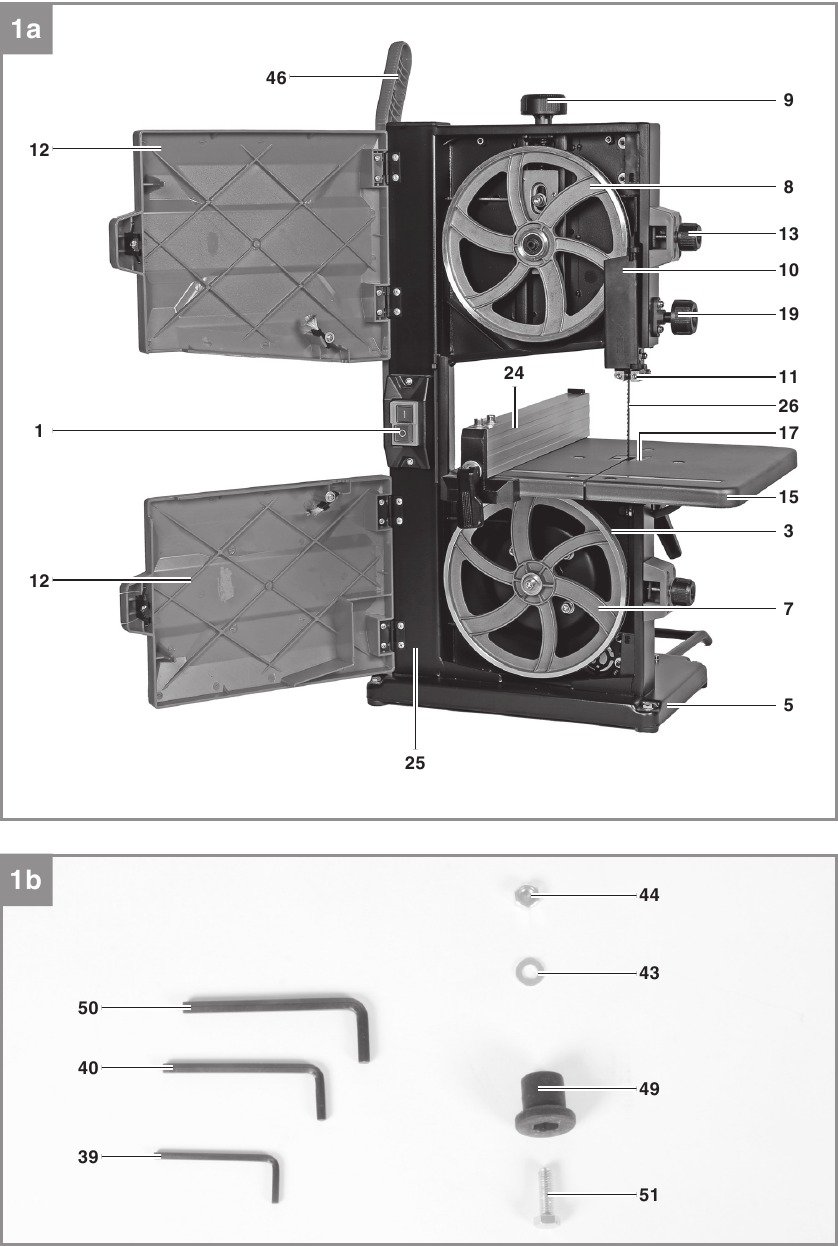

Indeling en meegeleverde artikelen

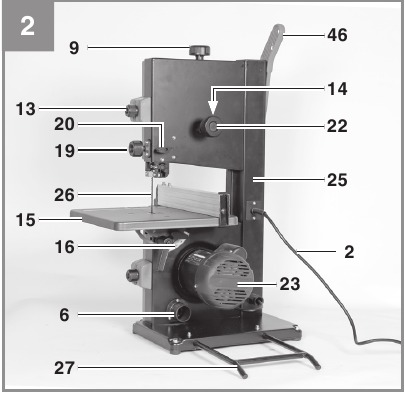

Indeling

1. AAN/UIT-schakelaar
2. Stroomkabel
3. Rubberen banden
4. Webpaneel
5. Machinevoet
6. Afzuigaansluiting
7. Onderste bladpoelie
8. Bovenste bladpoelie
9. Aandraaischroef
10. Bladbeschermer
11. Bovenste bladgeleider
12. Zijdeksel
13. Kapsluiting
14. Borgschroef voor bovenste bladpoelie
15. Zaagtafel
16. Schaalverdeling voor kantelhoek
17. Plastic tafelinsert
18. Bevestigingshendels voor zaagtafel
19. Instelhendel voor bladgeleider
20. Bevestigingshendel voor bladgeleider
21. Clip voor parallelgeleider
22. Instelschroef voor bovenste bladpoelie
23. Motor
24. Parallelgeleider
25. Machineframe
26. Blad
27. Kantelbeschermer
28. Geleidepen, boven
29. Geleidepen, onder
30. Steunlager
31. Steunlager
32. Montage
33. Binnenzeskantschroef
34. Bladbeschermer
35. Binnenzeskantschroef
36. Montage
37. Binnenzeskantschroef
38. Binnenzeskantschroef
39. 3 mm inbussleutel
40. 4 mm inbussleutel
41. Schroef
42. Moer
43. Sluitring
44. Moer
45. Duwstokhouder
46. Duwstok
47. Schroef
48. Schroef
49. Rubberen voet
50. 5 mm inbussleutel
51. Schroef
52. Binnenzeskantschroef
53. Sluitring
54. Moer
55. Sluitring
56. Vergrendelingshendel
57. Afdekking

Meegeleverde artikelen

Controleer of het artikel compleet is zoals gespecificeerd in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u uw aankoop hebt gedaan en na overlegging van een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de gebruiksaanwijzing.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat gevaar voor inslikken of verstikking!

• Lintzaag
• Zaagtafel
• Duwstok
• Parallelgeleider
• 3 mm inbussleutel
• 4 mm inbussleutel
• 5 mm inbussleutel
• Kantelbeschermer
• Montagemateriaal
• Originele gebruiksaanwijzing
• Veiligheidsinformatie

Correct gebruik

De lintzaag is ontworpen voor het uitvoeren van lengte- en dwarssneden in hout of houtachtige materialen. Voor het zagen van ronde materialen moet u geschikte vasthoudinrichtingen gebruiken.
De apparatuur mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook die als gevolg hiervan wordt veroorzaakt.
De machine mag alleen worden gebruikt met geschikte zaagbladen. Om de machine correct te gebruiken, moet u ook de veiligheidsvoorschriften, de montage-instructies en de bedieningsinstructies in deze handleiding in acht nemen.
Alle personen die de machine gebruiken en onderhouden, moeten bekend zijn met deze handleiding en moeten worden geïnformeerd over de potentiële gevaren van de machine.
Het is ook absoluut noodzakelijk om de ongevallenpreventievoorschriften die in uw regio van kracht zijn, in acht te nemen.
Hetzelfde geldt voor de algemene regels van gezondheid en veiligheid op het werk.
De fabrikant is niet aansprakelijk voor wijzigingen die aan de machine zijn aangebracht, noch voor schade die voortvloeit uit dergelijke wijzigingen.
Zelfs wanneer de machine wordt gebruikt zoals voorgeschreven, is het nog steeds onmogelijk om bepaalde resterende risicofactoren te elimineren. De volgende gevaren kunnen zich voordoen in verband met de constructie en het ontwerp van de machine:

• Gehoorbeschadiging als er niet naar behoefte oorkappen worden gebruikt.
• Schadelijke uitstoot van houtstof bij gebruik in gesloten ruimtes.
• Contact met het blad in de onbedekte zaagzone.
• Letsel (snijwonden) bij het vervangen van het blad.
• Letsel door weggeslingerde werkstukken of delen van werkstukken.
• Gekneusde vingers.
• Terugslag.
• Kantelen van het werkstuk als gevolg van onvoldoende ondersteuning.
• Het aanraken van het blad.
• Het wegslingeren van stukken hout en werkstukken.

Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, ambachtelijke of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, ambachtelijke of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Geluid en trillingen
Geluids- en trillingswaarden zijn gemeten in overeenstemming met EN 61029.

Draag oorkappen.
De impact van lawaai kan gehoorbeschadiging veroorzaken.

Houd de geluidsemissies en trillingen tot een minimum beperkt.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw werkstijl aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.

Restrisico's
Zelfs als u dit elektrische gereedschap gebruikt in overeenstemming met de instructies, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen zich voordoen in verband met de constructie en indeling van de apparatuur:

1. Longschade als er geen geschikt stofmasker wordt gebruikt.
2. Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.

Voordat u de apparatuur start

Zorg ervoor dat de machine stevig staat, d.w.z. bevestig hem aan een werkbank of een stevige basis. Er zijn twee gaten voor dit doel in de machinevoet.

• De zaagtafel moet correct gemonteerd zijn.
• Alle afdekkingen en veiligheidsvoorzieningen moeten correct zijn aangebracht voordat de machine wordt ingeschakeld.
• Het moet mogelijk zijn voor het zaagblad om vrij te lopen.
• Let bij het werken met hout dat eerder is bewerkt op vreemde voorwerpen zoals spijkers of schroeven enz.
• Voordat u de On/Off switch (Aan/uit-schakelaar) bedient, moet u ervoor zorgen dat het zaagblad correct is gemonteerd en dat de bewegende delen van de machine soepel lopen.
• Voordat u de machine op de stroomvoorziening aansluit, moet u ervoor zorgen dat de gegevens op het typeplaatje overeenkomen met die van uw elektriciteitsnet.

Montage

Trek de stekker uit het stopcontact voordat u onderhouds-, reset- of montagewerkzaamheden aan de lintzaag uitvoert!

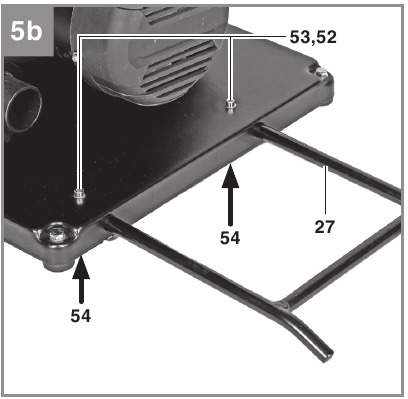

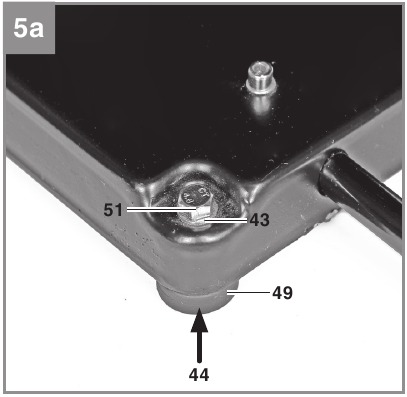

De rubberen voetjes/kantelbeschermer aanbrengen

Bevestig de vier rubberen voetjes (49) aan de onderkant van de apparatuur met behulp van de schroef (51), de ring (43) en de moer (44).

Duw de kantelbeschermer (27) in de voet (5) en bevestig deze aan de apparatuur met behulp van de inbusbout (52), de ring (53) en de moer (54).

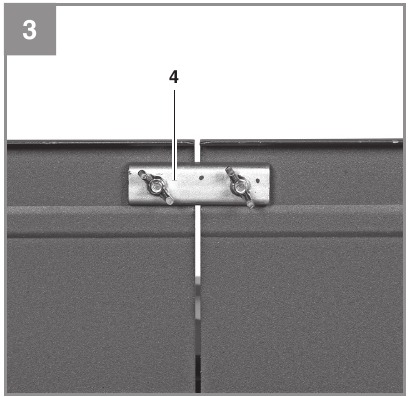

De zaagtafel monteren

• Verwijder het webpaneel (4).
• Plaats de zaagtafel (15) vanaf de achterkant op de machinebehuizing. Bevestig de zaagtafel met behulp van de ringen (55), de borgklem (18) en de vergrendelingshendel (56).
• Om te demonteren, gaat u in omgekeerde volgorde te werk.

Het zaagblad spannen

(Afbeelding 1)

•
  Haal de spanning van het zaagblad als de lintzaag langere tijd niet wordt gebruikt. Zorg ervoor dat u het zaagblad opnieuw spant voordat u de machine start.
• Draai de aanspanschroef (9) om het zaagblad (26) in de richting van de klok te spannen.
• De juiste zaagbladspanning kan worden gecontroleerd door met uw vinger druk uit te oefenen op de zijkant van het zaagblad, ergens in het midden tussen de twee zaagbladrollen (7 + 8). U mag het zaagblad (26) slechts heel lichtjes kunnen buigen (ca. 1-2 mm).
• Als het zaagblad voldoende is gespannen, produceert het een metaalachtig geluid wanneer erop wordt getikt.
• Haal de spanning van het zaagblad af als u het enige tijd niet wilt gebruiken; dit helpt overrekking te voorkomen.
•
  Het zaagblad kan breken als de spanning te hoog is. LET OP VOOR LETSEL! Als de spanning te laag is, draait de aangedreven zaagbladrol (7) terwijl het zaagblad niet beweegt.

Het zaagblad afstellen

(afb. 1-2)

•
  De zaagbladspanning moet correct zijn ingesteld voordat u het zaagblad kunt afstellen.
• Draai de bevestigingsmiddelen (13) los en open de zijklep (12).
• Draai de bovenste zaagbladrol (8) langzaam in de richting van de klok. Het zaagblad (26) moet met zijn tanden aan de voorkant van de band op de zaagbladrol (8) lopen. Zo niet, dan moet de hellingshoek van de bovenste zaagbladrol (8) worden gecorrigeerd.
• Als het zaagblad (26) de neiging heeft om naar de achterkant van de zaagbladrol (8) te lopen, d.w.z. naar het machineframe (25), draai dan de stelschroef (22) tegen de klok in terwijl u de zaagbladrol (8) met de hand draait totdat het zaagblad (26) in het midden loopt.
• Als het zaagblad (26) de neiging heeft om naar de voorkant van de zaagbladrol (8) te lopen, draai dan de stelschroef (22) in de richting van de klok.
• Na het instellen van de bovenste zaagbladrol (8) moet u de positie van het zaagblad (26) op de onderste zaagbladrol (7) controleren. Het zaagblad (26) moet, zoals hierboven, in het midden van de zaagbladrol (7) lopen. Zo niet, dan moet u de helling van de bovenste zaagbladrol (8) opnieuw afstellen.
• Draai de bovenste zaagbladrol meerdere keren totdat de afstelling aan de bovenste zaagbladrol (8) effect heeft op de zaagbladpositie van de onderste zaagbladrol (7).
• Nadat er aanpassingen zijn uitgevoerd, moeten de zijkleppen (12) weer worden gesloten en opnieuw worden vastgezet met de bevestigingsmiddelen (13).

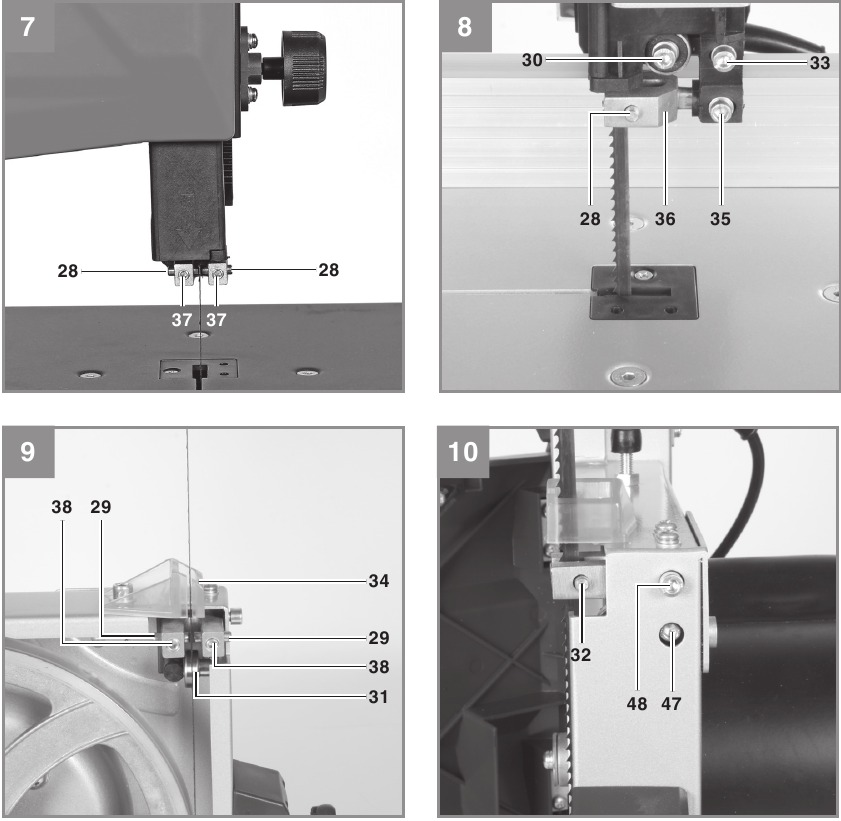

De zaagbladgeleider instellen

Wanneer u het zaagblad vervangt, moet u zowel de steunlagers (30 + 31) als de geleidepennen (28 + 29) opnieuw instellen.

• Draai de bevestigingsmiddelen (13) los en open de zijklep (12).

Bovenste steunlager

(30)

• Draai de inbusbout (33) los.
• Verplaats het steunlager (30) zodat het het zaagblad (26) niet meer raakt. Er moet een maximale opening van 0,5 mm zijn.
• Draai de inbusbout (33) weer vast.

Het onderste steunlager afstellen

(31)

• Verwijder de zaagtafel (15) of kantel deze 45°.
• Zwenk de zaagbladbeschermer (34) weg.
• Stel op dezelfde manier af als het bovenste steunlager is afgesteld. Het zaagblad (26) wordt alleen tijdens het zagen ondersteund door de steunlagers (30 + 31). Wanneer het zaagblad niet actief is, mag het de kogellager niet raken.

De bovenste geleidepennen afstellen

(28)

Draai de inbusbout (35) los.

• Verplaats de houder (36) van de geleidepennen (28) zodat er een opening is van ca. 1 mm tussen de voorkant van de geleidepennen (28) en de voorkant van de bladholte.
• Draai de inbusbout (35) weer vast.
•
  Het zaagblad wordt onbruikbaar als de tanden de geleidepennen raken terwijl het zaagblad draait.
• Draai de inbusbout (37) los.
• Verplaats de geleidepennen (28) naar het zaagblad toe zodat er een opening is van ca. 0,5 mm tussen de geleidepennen (28) en het zaagblad (26). Het zaagblad mag niet vastlopen.
• Draai de inbusbouten (37) weer vast.
• Draai de bovenste zaagbladrol (8) meerdere keren in de richting van de klok.
• Controleer de instelling van de geleidepennen (28) opnieuw en stel deze indien nodig opnieuw af.

De onderste geleidepennen afstellen

(29)

• Demonteer de zaagtafel (15).
• Draai de schroef (48) los.
• Verplaats de houder (32) van de geleidepennen (29) zodat er een opening is van ca. 1 mm tussen de voorkant van de geleidepennen (29) en de voorkant van de bladholte.
• Draai de schroef (40) weer vast.
•
  Het zaagblad wordt onbruikbaar als de tanden de geleidepennen raken terwijl het zaagblad draait.
• Draai de inbusbout (38) los.
• Verplaats de geleidepennen (29) naar het zaagblad toe zodat er een opening is van ca. 0,5 mm tussen de geleidepennen (29) en het zaagblad (26). Het zaagblad mag niet vastlopen.
• Draai de inbusbouten (38) weer vast.
• Draai de onderste zaagbladrol (7) meerdere keren in de richting van de klok.
• Controleer de instelling van de geleidepennen (29) opnieuw en stel deze indien nodig opnieuw af.

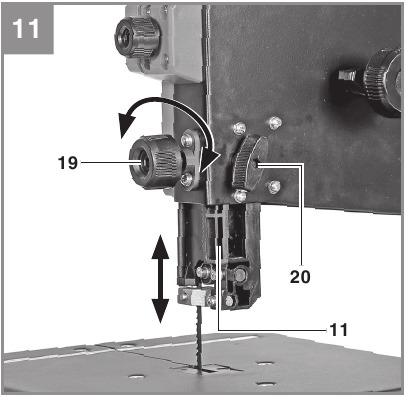

De bovenste zaagbladgeleider afstellen

(11)

• Draai de bevestigingshendel (20) los.
• Draai aan het instelwiel (19) om de zaagbladgeleider (11) zo dicht mogelijk bij het te zagen werkstuk te laten zakken. De opening moet ca. 2-3 mm zijn.
• Draai de bevestigingshendel (20) weer vast.
• Controleer de instelling voor elke zaagsnede en stel deze indien nodig opnieuw af.

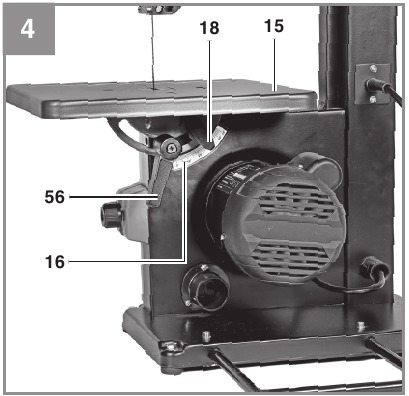

De zaagtafel (15) afstellen op 90° (12/13)

• Draai de borgklem (18) en de vergrendelingshendel (56) los en open de klep bij de zaagbladgeleider (11).
• Plaats de hoek (d) tussen het zaagblad (26) en de tafel (15). De hoek (d) is niet inbegrepen in de levering.
• Kantel de zaagtafel (15) door deze zo te draaien dat de hoek tussen deze en het zaagblad (26) precies 90° is.
• Draai de borgklem (18) en de vergrendelingshendel (56) weer vast en sluit de klep bij de zaagbladgeleider (11).
• Draai de moer (42) los.
• Stel de schroef (41) af totdat er contact is met de machinebehuizing.
• Draai de moer (42) weer vast om de schroef (41) te bevestigen.

Zaagbladselectie

Het zaagblad dat bij de lintzaag wordt geleverd, is ontworpen voor algemeen gebruik. Bij het selecteren van een zaagblad moet u rekening houden met de volgende criteria:

• Gebruik een smal zaagblad om strakkere radii te zagen dan met een breder zaagblad mogelijk is.
• Brede zaagbladen worden gebruikt om rechte zaagsneden te maken. Dit is vooral belangrijk bij het zagen van hout, omdat het zaagblad de neiging heeft de nerf van het hout te volgen en daardoor gemakkelijk afwijkt van de zaaglijn.
• Fijn getande zaagbladen zorgen voor gladdere zaagsneden, maar zijn langzamer dan grove zaagbladen.

Gebruik nooit kromgetrokken of gescheurde zaagbladen!

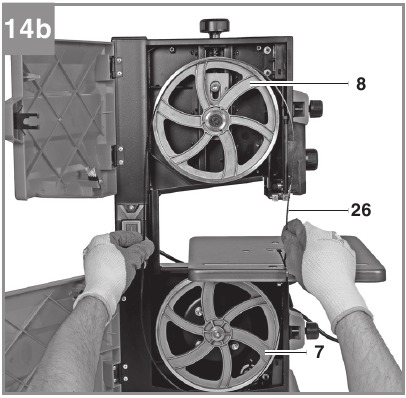

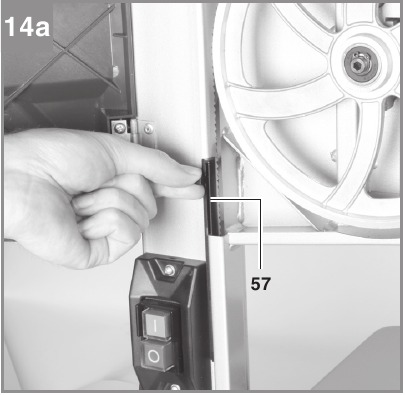

Het zaagblad vervangen

(Afb. 1/14a/14b)

• Verwijder de afdekking (57).
• Verplaats de zaagbladgeleider (11) naar een positie ongeveer halverwege tussen de tafel (15) en de machinebehuizing (25).
• Draai de bevestigingsmiddelen (13) los en open de zijklep (12).
• Verwijder het webpaneel (4).
• Draai de aanspanschroef (9) tegen de klok in om de spanning van het zaagblad (26) te verwijderen.
• Verwijder het zaagblad (26) van de zaagbladrollen (7,8) en haal het door de sleuf in de tafel (15).
• Plaats het nieuwe zaagblad (26) en lijn het centraal uit op de zaagbladrollen (7,8). De tanden van het zaagblad (26) moeten naar beneden wijzen in de richting van de tafel.
• Span het zaagblad (26) aan (zie Het zaagblad spannen).
• Sluit de zijklep (12) weer.
• Monteer het webpaneel (4) weer.
• Plaats de afdekking terug.

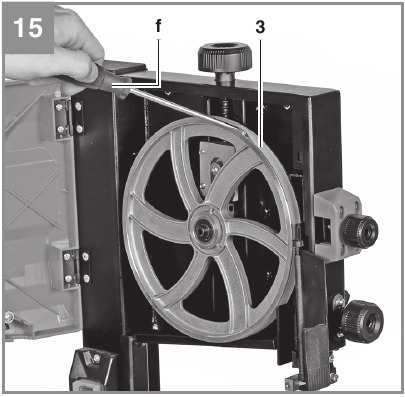

De rubberen banden op de zaagbladrollen vervangen

Na een bepaalde tijd slijten de rubberen banden (3) op de zaagbladrollen (7/8) door de scherpe tanden van de zaagbladen en moeten ze worden vervangen.

• Open de zijklep (12).
• Verwijder het zaagblad (26) (zie Het zaagblad vervangen).
• Til de rand van de band (3) op met een kleine schroevendraaier (f) en trek deze vervolgens van de bovenste zaagbladrol (8).
• Herhaal dit voor de onderste zaagbladrol (7).
• Plaats de nieuwe band (3), vervang het zaagblad (26) en sluit de zijklep (12).

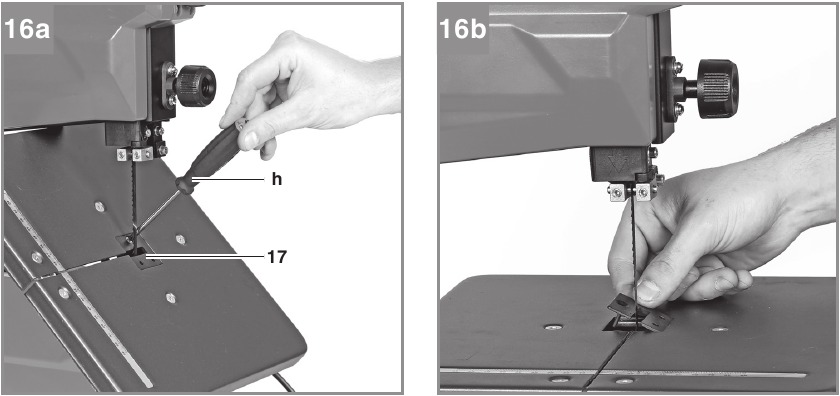

Het tafelblad vervangen

Om de kans op letsel te voorkomen, moet het tafelblad (17) worden vervangen wanneer het versleten of beschadigd is.

• Draai de bevestigingsschroef van het tafelblad (17) los met een kruiskopschroevendraaier (h). (De kruiskopschroevendraaier is niet inbegrepen in de levering.)
• Til het versleten tafelblad (17) eruit.
• Plaats het vervangende tafelblad door bovenstaande in omgekeerde volgorde te volgen.

Afzuigaansluitingen

(afb. 2)
De lintzaag is uitgerust met afzuigaansluitingen (6) voor het afzuigen van zaagsel en spanen.
Sluit de lintzaag aan op een spanenafzuigsysteem (niet inbegrepen in de levering) door de slang van het afzuigsysteem op de afzuigaansluiting (6) aan te sluiten.

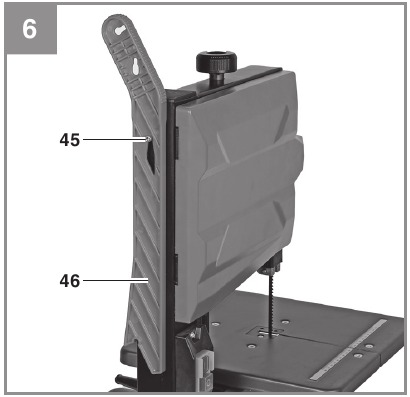

Duwstokhouder

• Wanneer de duwstok niet in gebruik is, moet deze altijd op de houder worden bewaard.

Bedieningselementen

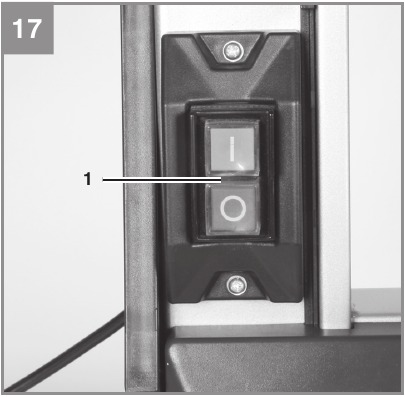

Aan/uit-schakelaar

• Om de machine in te schakelen, drukt u op de groene knop „1".
• Om de machine weer uit te schakelen, drukt u op de rode knop „0".
• Uw lintzaag heeft een schakelaar met onderspanningsbeveiliging. Na een stroomstoring moet u de schakelaar opnieuw activeren.

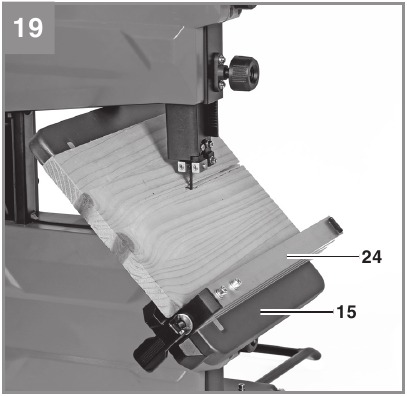

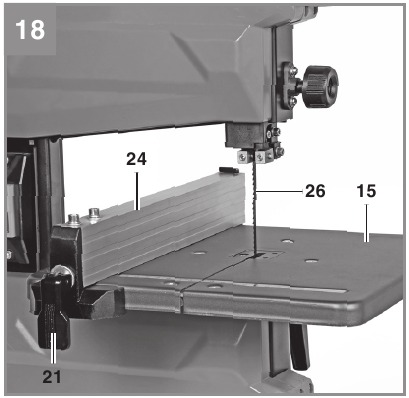

Parallelgeleider

• Duw de klem (21) op de parallelgeleider (24) omhoog.
• Verplaats de parallelgeleider (24) langs de tafel (15), van rechts of links van het zaagblad (26), en positioneer deze naar wens.
• Duw de klem (21) omlaag om de parallelgeleider (24) vast te zetten. Als de klem (21) niet genoeg grip heeft, draai deze dan meerdere keren met de klok mee totdat de parallelgeleider stevig is vastgezet.
• U moet er altijd voor zorgen dat de parallelgeleider (24) parallel aan het zaagblad (26) is geplaatst.

Hoeksneden

Om u in staat te stellen hoeksneden parallel aan het zaagblad (26) uit te voeren, kan de tafel (15) naar voren worden gekanteld tussen 0° - 45°.

• Draai de bevestigingshendels (18) los.
• Kantel de zaagtafel (15) naar voren totdat de vereiste hoekwaarde is ingesteld op de schaal (16).
• Draai de bevestigingshendels (18) weer vast.
•
  Wanneer de tafel (15) gekanteld is, plaatst u de parallelgeleider (24) rechts van het zaagblad (26) in de richting waarin u werkt, aan de kant die naar beneden wijst (mits het werkstuk breed genoeg is) om te voorkomen dat het werkstuk eraf glijdt.

Bediening

Na elke nieuwe aanpassing raden we u aan een proefsnede te maken om de nieuwe instellingen te controleren.

• Voor alle zaagwerkzaamheden is het belangrijk om de zaagbladgeleider (11) zo dicht mogelijk bij het werkstuk te plaatsen (zie De bovenste zaagbladgeleider afstellen).
• Geleid het werkstuk altijd met beide handen en houd het plat op de tafel (15) om te voorkomen dat het zaagblad (26) vast komt te zitten.
• Voer het werkstuk met een gelijkmatige snelheid toe, zodat het zaagblad zonder problemen en zonder te blokkeren door het materiaal kan snijden.
• Gebruik altijd de parallelgeleider (24) voor alle sneden waarvoor deze bedoeld is.
• Streef er altijd naar om een volledige snede in één keer te maken in plaats van een stop-and-go-bewerking waarbij het werkstuk moet worden teruggetrokken. Als u het werkstuk moet terugtrekken, schakel dan eerst de lintzaag uit en wacht tot het zaagblad (26) tot stilstand is gekomen voordat u het werkstuk losmaakt.
• Het werkstuk moet tijdens het zagen altijd aan de langere zijde worden geleid.

Bij het verwerken van smallere werkstukken is het essentieel om een duwstok te gebruiken. De duwstok (28) moet altijd bij de hand worden gehouden aan de haak (29) die daarvoor aan de zijkant van de zaag is aangebracht.

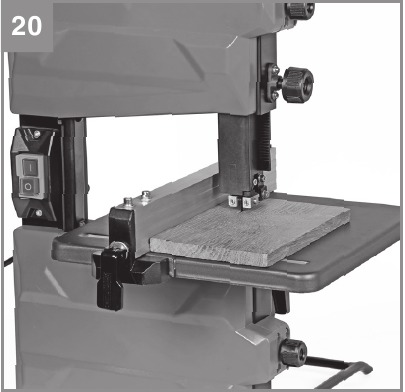

Longitudinale sneden

Longitudinaal zagen is wanneer u de zaag gebruikt om in de lengterichting van de houtnerf te zagen.

• Plaats de parallelgeleider (24) zo ver mogelijk links van het zaagblad (25) voor de vereiste breedte.
• Laat de zaagbladgeleider (11) zakken tot aan het werkstuk (zie De bovenste zaagbladgeleider afstellen).
• Schakel de zaag in.
• Druk met uw rechterhand op de rand van het werkstuk om het stevig tegen de parallelgeleider (24) en plat op de tafel (15) te houden.
• Geleid het werkstuk met een gelijkmatige snelheid langs de parallelgeleider (24) en door het zaagblad (26).
•
  Lange werkstukken moeten worden vastgezet om te voorkomen dat ze aan het einde van de zaagsnede vallen (bijv. met een rollenstandaard enz.)

Hoeksneden maken

(Fig. 19)

• Stel de zaagtafel in op de gewenste hoek (zie Hoeksneden).
• Voer de zaagsnede uit zoals beschreven in "Longitudinale sneden".

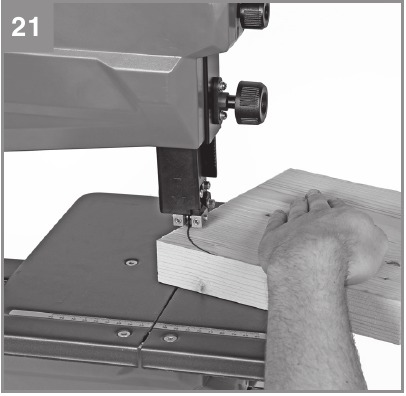

Vrij uit de hand zagen

Een van de meest opvallende kenmerken van een lintzaag is het gemak waarmee u gebogen sneden en radii kunt maken.

• Laat de zaagbladgeleider (11) zakken tot aan het werkstuk (zie De bovenste zaagbladgeleider afstellen).
• Schakel de zaag in.
• Houd het werkstuk stevig op de tafel (15) en geleid het langzaam door het zaagblad (26).
• Vrij uit de hand zagen moet worden gedaan met een lage toevoersnelheid, zodat u het zaagblad (26) langs de vereiste lijn kunt geleiden.
• Het loont vaak de moeite om eerst overtollige rondingen en hoeken tot ongeveer 6 mm van de zaaglijn af te zagen.
• In het geval van rondingen die te strak zijn om het zaagblad correct te laten zagen, kan het helpen om een reeks dicht bij elkaar liggende sneden in een rechte hoek ten opzichte van de gebogen lijn te maken. Wanneer u de radius zaagt, valt het materiaal er gewoon af.

Transport

Om de lintzaag te transporteren, houdt u de steunvoet (5) met één hand en het frame (25) met de andere hand vast. Belangrijk! Gebruik nooit beschermkappen om de apparatuur op te tillen of te transporteren.

Reinigen, onderhoud en bestellen van reserveonderdelen

Trek altijd de stekker uit het stopcontact voordat u met reinigingswerkzaamheden begint.

Reinigen

• Houd alle veiligheidsvoorzieningen, luchtopeningen en de motorbehuizing zoveel mogelijk vrij van vuil en stof. Veeg de apparatuur af met een schone doek of blaas deze schoon met perslucht met lage druk.
• We raden u aan het apparaat direct na elk gebruik schoon te maken.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.

Onderhoud

Er bevinden zich geen onderdelen in de apparatuur die extra onderhoud vereisen.

Vervangende onderdelen bestellen

Vermeld de volgende gegevens bij het bestellen van vervangende onderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Onderdeelnummer van het benodigde onderdeel

Ga voor onze meest recente prijzen en informatie naar www.Einhell-Service.com

Opslag

Bewaar de apparatuur en accessoires buiten het bereik van kinderen op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

Service informatie

We hebben competente servicepartners in alle landen die op het garantiecertificaat staan vermeld en waarvan de contactgegevens ook op het garantiecertificaat te vinden zijn. Deze partners helpen u met alle servicevragen, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.
Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook vereist zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijkerwijs inbegrepen in de leveringsomvang!
Registreer het probleem in geval van defecten of fouten op internet op www.Einhell-Service.com. Zorg ervoor dat u een nauwkeurige beschrijving van het probleem geeft en in alle gevallen de volgende vragen beantwoordt:

• Heeft de apparatuur überhaupt gewerkt of was deze vanaf het begin defect?
• Heeft u iets opgemerkt (symptoom of defect) voorafgaand aan het defect?
• Welke storing heeft de apparatuur volgens u (hoofdsymptoom)?
  Beschrijf deze storing.

Referenties

• Einhell Service

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download EINHELL TC-SB 200/1 - Handleiding lintzaag

Beschikbare talen
