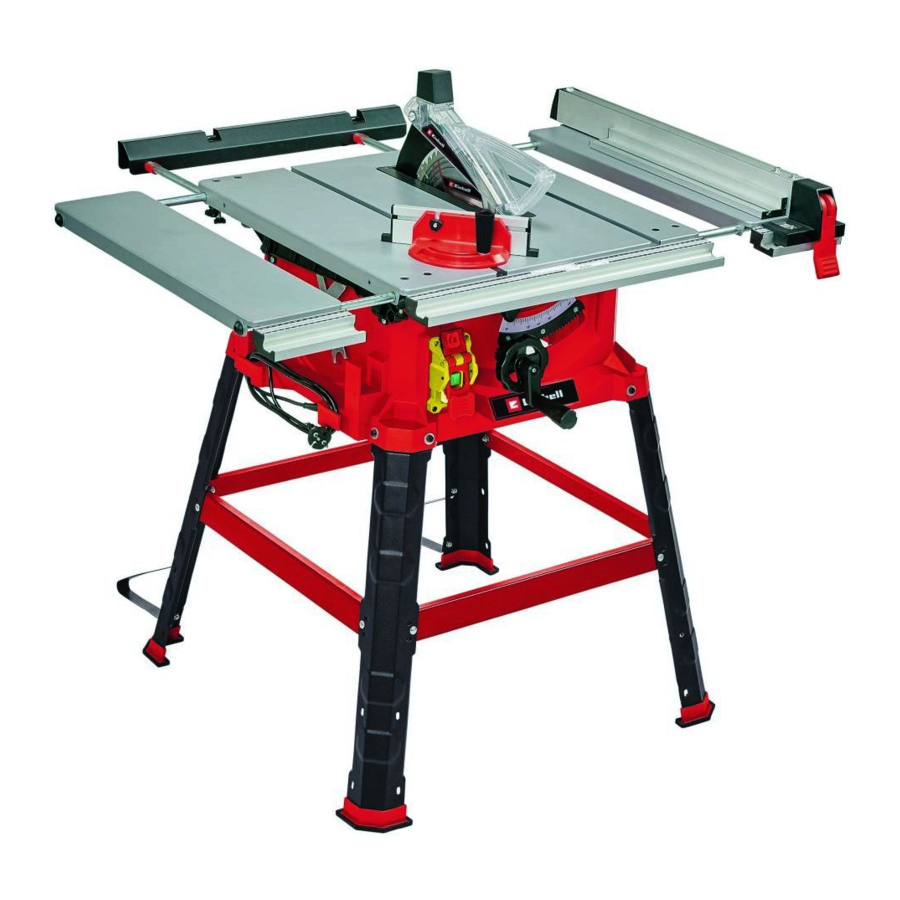

EINHELL TC-TS 2225 U Handleiding

Veiligheidsvoorschriften

Lees de bedieningsinstructies om het risico op letsel te verminderen

Draag oorkappen. De impact van lawaai kan gehoorbeschadiging veroorzaken.

Draag een ademhalingsmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Gebruik het apparaat nooit om materialen te bewerken die asbest bevatten!

Draag een veiligheidsbril. Vonken die tijdens het werken ontstaan of splinters, spaanders en stof die door het apparaat worden uitgestoten, kunnen leiden tot verlies van het gezichtsvermogen.

Risico op letsel! Reik niet in het draaiende zaagblad.

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige bedieningsinstructies en veiligheidsvoorschriften aandachtig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, geef dan ook deze bedieningsinstructies en veiligheidsvoorschriften mee. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.

De bijbehorende veiligheidsinformatie is te vinden in het bijgevoegde boekje.

Lees alle veiligheidsinformatie, instructies, afbeeldingen en technische gegevens die op of bij dit elektrische gereedschap zijn verstrekt. Het niet naleven van de volgende instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinformatie en instructies op een veilige plaats voor toekomstig gebruik.

Indeling en meegeleverde artikelen

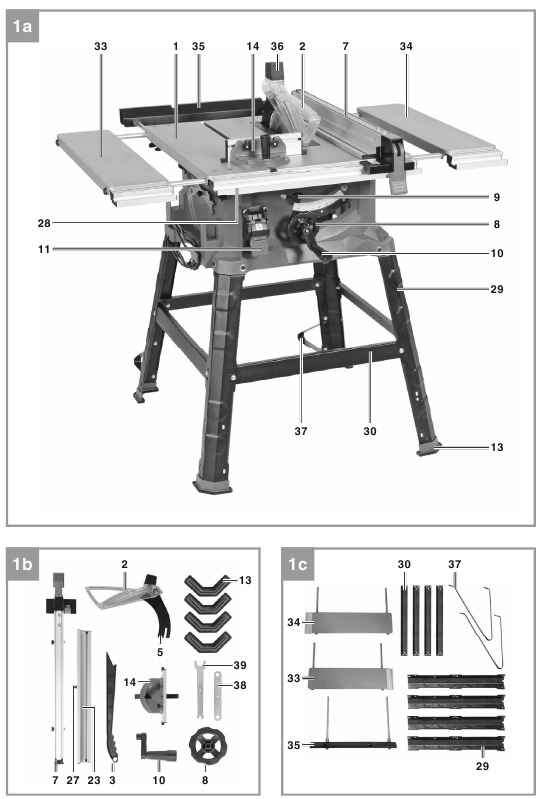

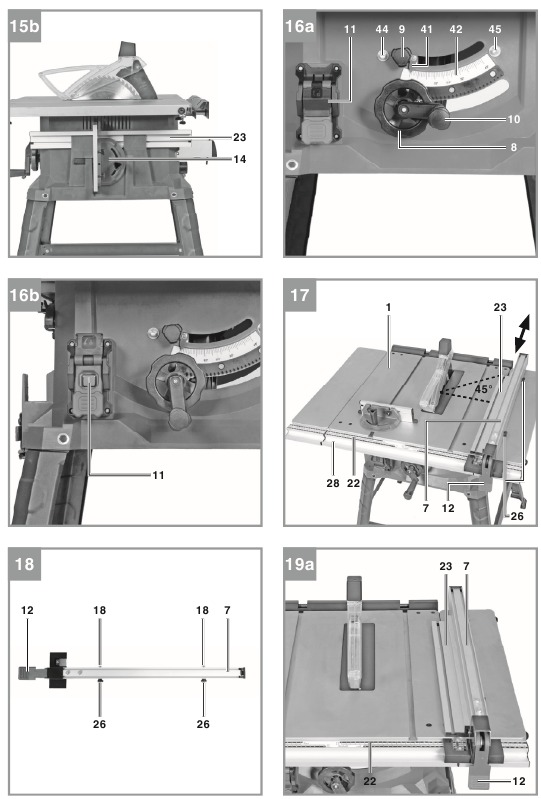

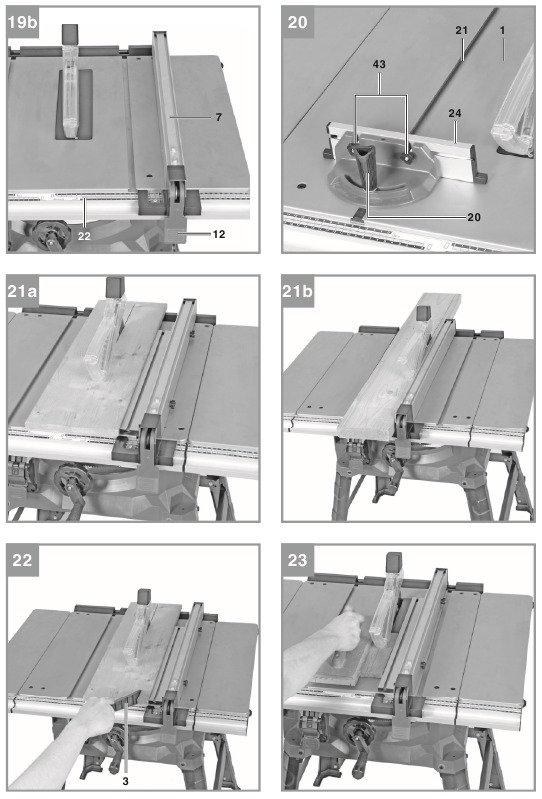

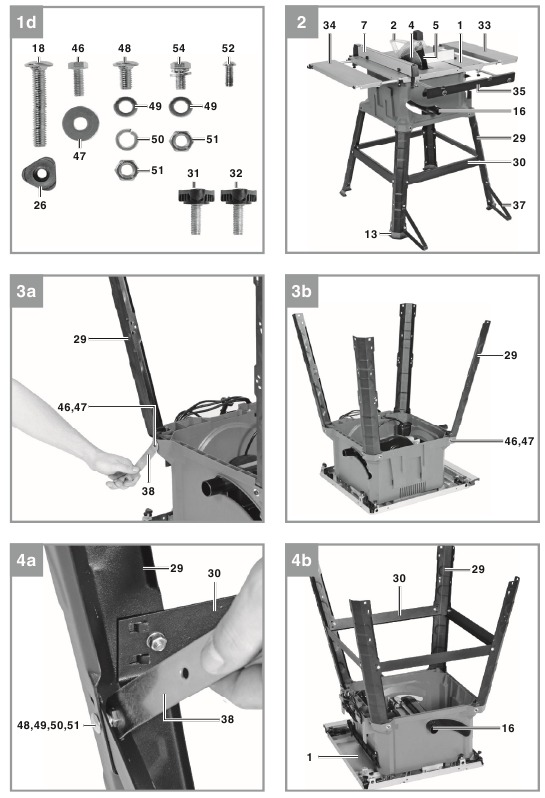

Indeling (Fig. 1-26)

1. Zaagtafel
2. Zaagbladbeschermer
3. Duwstok
4. Zaagblad
5. Spouwmes
6. Tafel insert
7. Parallelgeleider
8. Handwiel
9. Vergrendelgreep voor zaagbladhoek
10. Krukarm
11. Aan/uit-schakelaar
12. Excentrische hendel
13. Rubberen voet
14. Dwarsaanslag
15. Schroef voor zaagblad
16. Afzuigadapter op behuizing
17. Verzonken kopschroef
18. Schroef voor parallelgeleider
19. Bevestigingsschroef voor spouwmes
20. Vergrendelschroef voor dwarsaanslag
21. Sleuf in zaagtafel
22. Schaal (zaagbreedte)
23. Aanslagrail voor parallelgeleider
24. Aanslagrail voor dwarsaanslag
25. Schacht
26. Kartelschroef voor parallelgeleider
27. Sleuf in aanslagrail
28. Geleiderailsysteem
29. Poot
30. Dwarsverbinding
31. Vergrendelschroef voor tafelbreedteverlenging
32. Vergrendelschroef voor tafellengteverlenging
33. Tafelbreedteverlenging (links)
34. Tafelbreedteverlenging (rechts)
35. Tafellengteverlenging
36. Kap op zaagbladbeschermer
37. Extra poot
38. Sleutel, maat 10/13 mm
39. Sleutel, maat 10 mm
40. Bevestigingsplaat
41. Aanwijzer (hoekinstelling)
42. Schaal (hoekinstelling)
43. Kartelschroef voor dwarsaanslag
44. Stelschroef (0°)
45. Stelschroef (45°)
46. Zeskantschroef
47. Rondsel, groot
48. Vergrendelingsbout
49. Rondsel, klein
50. Veerring
51. Moer
52. Verzonken schroef
53. Schroef voor handwiel/kruk
54. Schroef met rondsel en veerring

Meegeleverde artikelen
Controleer of het artikel compleet is zoals gespecificeerd in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u uw aankoop hebt gedaan, en overleg een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de bedieningsinstructies.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd. Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat gevaar voor inslikken of verstikking!

• • Zaagbladbeschermer / spouwmes
• • Duwstok
• • Parallelgeleider •
• Handwiel •
• Krukarm
• • Rubberen voet (4x) •
• Dwarsaanslag
• • Schroef voor parallelgeleider (2x) •
• Aanslagrail voor parallelgeleider
• • Kartelschroef (2x) •
• Poot (4x)
• • Dwarsverbinding (4x)
• • Vergrendelschroef voor tafelbreedteverlenging (4x)
• • Vergrendelschroef voor tafellengteverlenging (2x)
• • Tafelbreedteverlenging (links)
• • Tafelbreedteverlenging (rechts) •
• Tafellengteverlenging •
• Extra poot (2x)
• • Sleutel, maat 10/13 mm •
• Sleutel, maat 10 mm •
• Zeskantschroef (8x)
• • Rondsel, groot (8x) •
• Vergrendelingsbout (8x)
• • Rondsel, klein (12x) •
• Veerring (8x) •
• Moer (12x)
• • Verzonken schroef (6x)
• • Schroef met rondsel en veerring (4x)
• • Originele bedieningsinstructies
• • Veiligheidsinformatie

Correct gebruik

De tafelcirkelzaag is ontworpen voor het schulpen en afkorten (alleen met de dwarsaanslag) van alle soorten hout die in verhouding staan tot de afmetingen van de machine. De apparatuur mag niet worden gebruikt voor het zagen van rondhout.

De apparatuur mag uitsluitend worden gebruikt voor het beoogde doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook die hierdoor wordt veroorzaakt.

Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, ambachtelijke of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, ambachtelijke of industriële bedrijven of voor gelijkwaardige doeleinden.

De apparatuur mag alleen worden bediend met geschikte zaagbladen (zaagbladen van HM of CV). Het is verboden om HSS-zaagbladen en doorslijpschijven te gebruiken.

Om de apparatuur correct te gebruiken, moet u ook de veiligheidsinformatie, de montage-instructies en de bedieningsinstructies in deze handleiding in acht nemen. Alle personen die de apparatuur gebruiken en onderhouden, moeten op de hoogte zijn van deze bedieningsinstructies en moeten worden geïnformeerd over de mogelijke gevaren van de apparatuur. Het is ook absoluut noodzakelijk om de ongevallenpreventievoorschriften die in uw regio van kracht zijn, in acht te nemen. Hetzelfde geldt voor de algemene regels voor gezondheid en veiligheid op het werk. De fabrikant is niet aansprakelijk voor wijzigingen die aan de apparatuur zijn aangebracht, noch voor schade die voortvloeit uit dergelijke wijzigingen. Zelfs wanneer de apparatuur wordt gebruikt zoals voorgeschreven, is het nog steeds onmogelijk om bepaalde resterende risicofactoren te elimineren. De volgende gevaren kunnen ontstaan in verband met de constructie en het ontwerp van de machine:

• • Contact met het zaagblad in de onbedekte zaagzone.
• • Reiken in het draaiende zaagblad (snijwonden).
• • Terugslag van werkstukken en delen van werkstukken.
• • Breuk van het zaagblad.
• • Katapulteren van defecte hardmetalen punten van het zaagblad.
• • Gehoorbeschadiging als er geen essentiële oorkappen worden gebruikt.
• • Schadelijke uitstoot van houtstof bij gebruik in afgesloten ruimtes.

Technische gegevens

AC-motor 220-240V ~ 50Hz

Vermogen P S1 1800 W · S6 25% 2200 W

Stationair toerental n₀ 4250 tpm

HM-zaagblad Ø 254 x Ø 30 x 2.4 mm

Aantal tanden 48

Afmeting tafel 580 x 555 mm

Tafelverbreding links/rechts 580 x 150 mm

Tafellengteverlenging, breedte 555 mm

Steunvlak max. 830 x 1055 mm

Zaaghoogte
max. 80 mm / 90°
55 mm / 45°

Hoogteverstelling oneindig 0 - 80 mm

Kantelend zaagblad oneindig 0° - 45°

Dwarsaanslaghoek oneindig -45° - 45°

Afzuigaansluiting Ø 36 mm

Gewicht ca. 26.5 kg

Beschermingsklasse: II/

Dikte van de spouwmes 2.0 mm

Bedrijfsmodus S6 25%: Continu gebruik met stationair draaien (cyclustijd 10 minuten). Om te zorgen dat de motor niet te heet wordt, mag deze slechts 25% van de cyclus op het gespecificeerde vermogen worden gebruikt en moet vervolgens 75% van de cyclus stationair draaien.

Geluid
De geluidsemissiewaarden zijn gemeten in overeenstemming met EN 62841.

Werking
L_pA geluidsdrukniveau. 93.2 dB(A)
K_pA onzekerheid 3 dB(A)
L_WA geluidsvermogensniveau 106.2 dB(A)
K_WA onzekerheid 3 dB(A)

Draag oorkappen.
De impact van lawaai kan gehoorbeschadiging veroorzaken.

De vermelde geluidsemissiewaarden zijn gemeten in overeenstemming met een reeks gestandaardiseerde criteria en kunnen worden gebruikt om het ene elektrische gereedschap met het andere te vergelijken.

De vermelde geluidsemissiewaarden kunnen ook worden gebruikt om een eerste beoordeling van de blootstelling te maken.

De geluidsemissieniveaus kunnen afwijken van het niveau dat is gespecificeerd tijdens daadwerkelijk gebruik, afhankelijk van de manier waarop het elektrische gereedschap wordt gebruikt, met name het type werkstuk waarvoor het wordt gebruikt.

Beperk de geluidsemissie en trillingen tot een minimum.

• • Gebruik alleen apparaten die in perfecte staat verkeren.
• • Onderhoud en reinig het apparaat regelmatig.
• • Pas uw manier van werken aan het apparaat aan.
• • Overbelast het apparaat niet.
• • Laat het apparaat indien nodig onderhouden.
• • Schakel het apparaat uit wanneer het niet in gebruik is.

Beperk de bedrijfstijd!
Alle fasen van de bedrijfscyclus moeten in aanmerking worden genomen (bijvoorbeeld tijden waarin de elektrische gereedschappen zijn uitgeschakeld en tijden waarin het gereedschap is ingeschakeld maar zonder belasting werkt).

Restrisico's
Zelfs als u dit elektrische gereedschap gebruikt in overeenstemming met de instructies, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen zich voordoen in verband met de constructie en indeling van de apparatuur:

1. Longbeschadiging als er geen geschikt beschermend stofmasker wordt gebruikt.
2. Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.

Voordat u de apparatuur start

Voordat u de apparatuur aansluit op het elektriciteitsnet, moet u ervoor zorgen dat de gegevens op het typeplaatje overeenkomen met de netgegevens.

Trek altijd de stekker uit het stopcontact voordat u aanpassingen aan de apparatuur maakt.

• Pak de tafelcirkelzaag uit en controleer deze op schade die tijdens het transport kan zijn ontstaan.
• De machine moet worden opgesteld op een plaats waar hij stevig kan staan, bijvoorbeeld op een werkbank, of hij moet op een sterke ondergrond worden vastgeschroefd.
• Alle afdekkingen en veiligheidsvoorzieningen moeten correct zijn gemonteerd voordat de machine wordt ingeschakeld.
• Het moet mogelijk zijn dat het zaagblad vrij kan draaien.
• Let bij het werken met hout dat eerder is bewerkt op vreemde voorwerpen zoals spijkers of schroeven enz.
• Voordat u de aan/uit-schakelaar bedient, moet u ervoor zorgen dat het zaagblad correct is gemonteerd en dat de bewegende delen van de machine soepel lopen.

Montage

Trek de stekker uit het stopcontact voordat u onderhouds-, reset- of montagewerkzaamheden aan de cirkelzaag uitvoert!

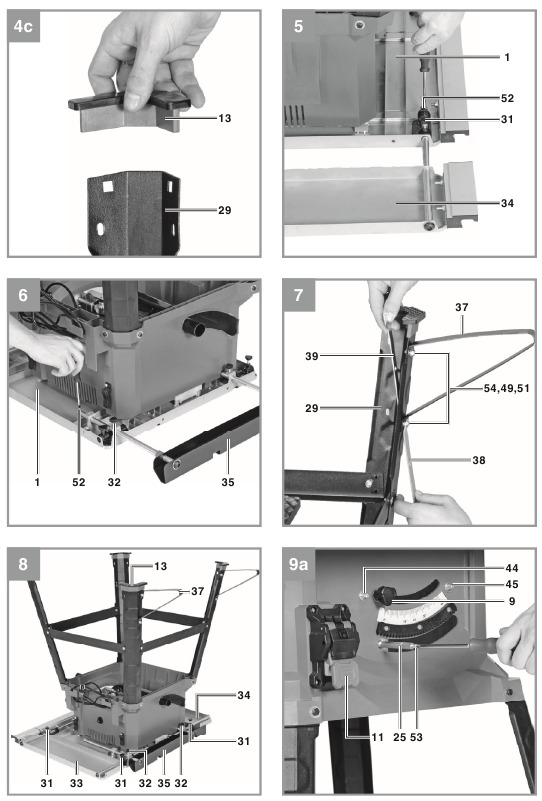

Het onderstel monteren

(Afb. 3-4)

Houd rekening met het gewicht van de machine en zorg ervoor dat een andere persoon u helpt indien nodig!

• Draai de tafelcirkelzaag om en zet de zaag op de vloer of op een ander werkoppervlak. Belangrijk! Plaats geschikt materiaal (bijv. verpakkingsmateriaal) tussen het tafeloppervlak en het oppervlak waarop het staat om schade aan het tafeloppervlak te voorkomen.

Maak alle schroefverbindingen tussen het onderstel en de machine eerst losjes vast. Wacht tot u de tafelcirkelzaag weer in zijn werkpositie hebt gezet voordat u de schroefverbindingen stevig vastdraait. Dit is zodat u er zeker van kunt zijn dat het onderstel waterpas is uitgelijnd met het oppervlak waarop het staat.

• Gebruik de zeskantschroeven (46) en ringen (47) om de vier poten (29) losjes aan de zaag vast te maken.

• Gebruik vervolgens de borgbout (48), ring (49), veerring (50) en moer (51) om de dwarsbalken losjes aan de poten vast te schroeven. Zorg ervoor dat de messing-en-groefverbinding tussen de dwarsbalk (30) en de poot (29) goed aansluit.

• Steek de rubberen voetjes (13) op de poten (29).

De tafelverbreding monteren

(Afb. 5, 6)

• Steek de tafelverbredingen (33, 34) in de openingen aan de linker- en rechterkant van de zaagtafel (1).

• Steek de tafellengteverlenging (35) in de openingen aan de achterkant van de zaagtafel (1).

• Gebruik vervolgens twee verzonken schroeven (52) per stuk om de tafelverbredingen (33, 34) en de tafellengteverlenging (35) vast te zetten zoals weergegeven in afb. 5 en 6 om te voorkomen dat ze er volledig uit worden getrokken.

• Plaats twee borgschroeven (31) aan de linker- en rechterkant van de zaagtafel (1) zodat u de tafelverbredingen (33, 34) in een specifieke positie kunt vergrendelen.

• Plaats de twee borgschroeven (32) aan de achterkant van de zaagtafel (1) zodat u de tafellengteverlenging (35) kunt vergrendelen.

Er wordt geen kruiskopschroevendraaier meegeleverd met het product.

De tafelcirkelzaag rechtop zetten

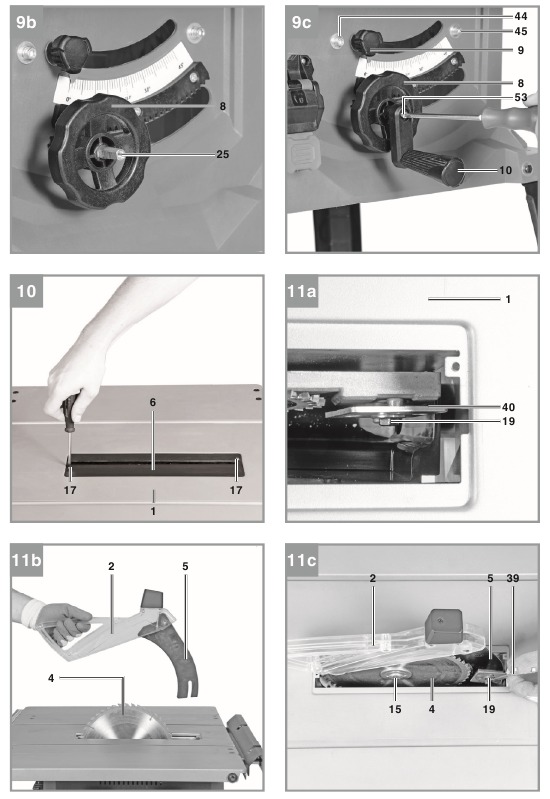

(2, 7-9)

• Draai de machine om zodat deze op zijn poten staat.
• De tafelcirkelzaag moet op een vlakke ondergrond staan.
• Draai vervolgens alle losse schroefverbindingen vast. Gebruik hiervoor zowel de moersleutels (38) als (39).
• Schroef de extra poten (37) aan de achterpoten (29) zodat ze naar de achterkant van de machine wijzen. Gebruik de schroeven (54), ringen (49) en moeren (51) om ze vast te maken.
•
  Plaats de extra poten (37) niet te ver van het oppervlak waarop de machine staat; ze zijn bedoeld om bescherming te bieden tegen omvallen.
• Verwijder de schroef (53) van de as (25).
• Schuif het handwiel (8) en vervolgens de kruk (10) op de as (25) zoals weergegeven in afb. 9.
• Belangrijk! De as (25) en de kruk (10) grijpen positief in elkaar, d.w.z. het vlakke oppervlak op de as (25) en het vlakke oppervlak in de naaf van de kruk (10) moeten bovenop elkaar liggen om de kruk (10) erop te kunnen schuiven.
• Zet het handwiel (8) en de kruk (10) vast met de schroef (53).

De tafelinzet verwisselen

(Afbeelding 12)

• • Om een verhoogde kans op letsel te voorkomen, moet de tafelinzet worden vervangen wanneer deze versleten of beschadigd is.
• • Verwijder de verzonken schroeven (17).
• • Verwijder de versleten tafelinzet (6) door deze via de opening aan de achterkant voorbij de spouwmes (5) en het zaagblad (4) eruit te trekken.
• • Plaats de vervangende tafelinzet door de bovenstaande stappen in omgekeerde volgorde te volgen.

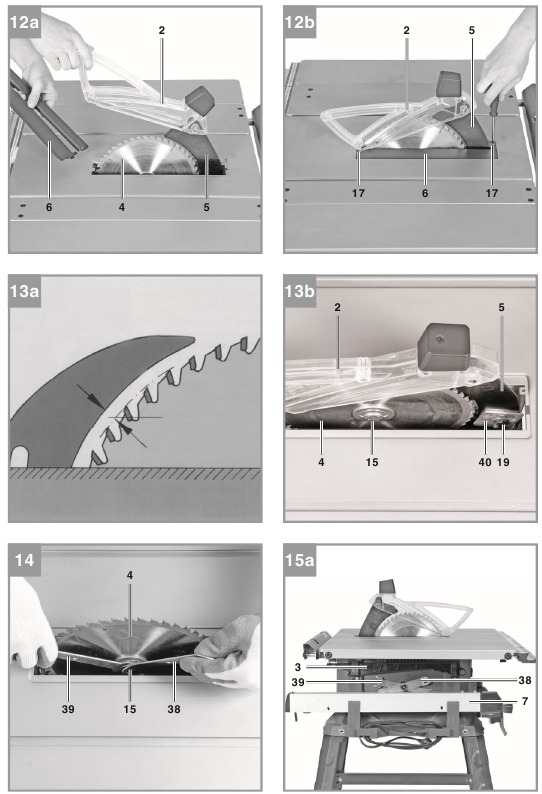

De spouwmes samen met de zaagbladbeschermer plaatsen/verwijderen

(Afb. 10 - 13)

• Verwijder de tafelinzet (6) door de verzonken schroeven (17) los te draaien (zie De tafelinzet verwisselen). Gebruik de kruk (10) om het zaagblad (4) in te stellen op de maximale zaagdiepte.
• Draai de bevestigingsschroef (19) los totdat de opening tussen de bevestigingsplaat (40) en het steunoppervlak ertegenover ca. 5 mm is.

  Draai de bevestigingsplaat (40) niet volledig los.
• Plaats de spouwmes (5) samen met de zaagbladbeschermer in de opening, duw deze zo ver mogelijk naar beneden en zet deze vervolgens vast met de bevestigingsschroef (19). Zorg ervoor dat de spouwmes recht en niet wiebelig is gemonteerd.
• • De spouwmes (5) moet in het midden worden geplaatst langs een denkbeeldige lijn die zich achter het zaagblad (4) uitstrekt, zodat het materiaal niet vast kan komen te zitten.
• • De opening tussen het blad (4) en de spouwmes (5) moet 3 mm tot 8 mm zijn. (Afb. 13)
• • Duw de tafelinzet (6) via de opening aan de achterkant over het zaagblad (4) en de spouwmes (5) en plaats deze in de zaagtafel (1).
• • Gebruik verzonken schroeven (17) om de tafelinzet (6) vast te maken.
• • Om te demonteren, gaat u in omgekeerde volgorde te werk.

Het zaagblad plaatsen/verwisselen

(Afb. 14)

• • Voordat u het zaagblad verwisselt: Trek de stekker uit het stopcontact!
• • Draag werkhandschoenen om letsel te voorkomen bij het verwisselen van het zaagblad.
• • Gebruik de kruk (10) om het zaagblad (4) in te stellen op de maximale zaagdiepte.
• • Verwijder de tafelinzet (6) door de verzonken schroef (17) los te draaien (zie De tafelinzet verwisselen).
• • Verwijder de spouwmes (5) samen met de zaagbladbeschermer (2) (zie De spouwmes samen plaatsen/verwijderen
• met de zaagbladbeschermer).
• • Draai de schroef (15) los met een moersleutel (38) op de schroef (15) zelf en een tweede moersleutel (39) op de motoras om tegendruk uit te oefenen.
• •
  Draai de schroef (15) in de draairichting van het zaagblad.
• • Haal de buitenste flens eraf en trek het oude zaagblad (4) van de binnenste flens.
• • Reinig de bladflens grondig voordat u het nieuwe blad plaatst.
• • Plaats en bevestig het nieuwe zaagblad (4) in omgekeerde volgorde.
•
  Let op de looprichting. De snijhoek van de tanden moet in de looprichting wijzen, d.w.z. naar voren (zie de pijl op de bladbeschermer).
• • Plaats en stel de spouwmes (5) en de zaagbladbeschermer (2) opnieuw af (zie De spouwmes samen plaatsen/verwijderen met de zaagbladbeschermer.)
• • Controleer of alle veiligheidsvoorzieningen correct zijn gemonteerd en in goede staat verkeren voordat u weer met de zaag begint te werken.
• •
  Controleer telkens wanneer u het zaagblad verwisselt of de zaagbladbeschermer (2) opent en sluit in overeenstemming met de vereisten. Controleer ook of het zaagblad (4) vrij kan draaien in de zaagbladbeschermer (2).
• •
  Controleer telkens wanneer u het zaagblad (4) verwisselt of het vrij kan draaien in de tafelinzet (6) in zowel loodrechte als 45° hoekinstellingen.

  U moet de tafelinzet (6) onmiddellijk vervangen wanneer deze versleten of beschadigd is (zie De tafelinzet verwisselen).
•
  Het werk om het zaagblad (4) te verwisselen en uit te lijnen moet correct worden uitgevoerd.

Losse onderdelen opbergen

(Afb. 15)

• • Wanneer ze niet in gebruik zijn, kunnen de parallelgeleider (7), duwstok (3) en de twee moersleutels (38+39) worden vastgemaakt zoals weergegeven in afb. 15a.
• • De dwarsaanslag (14) kan worden vastgemaakt zoals weergegeven in afb. 15b.

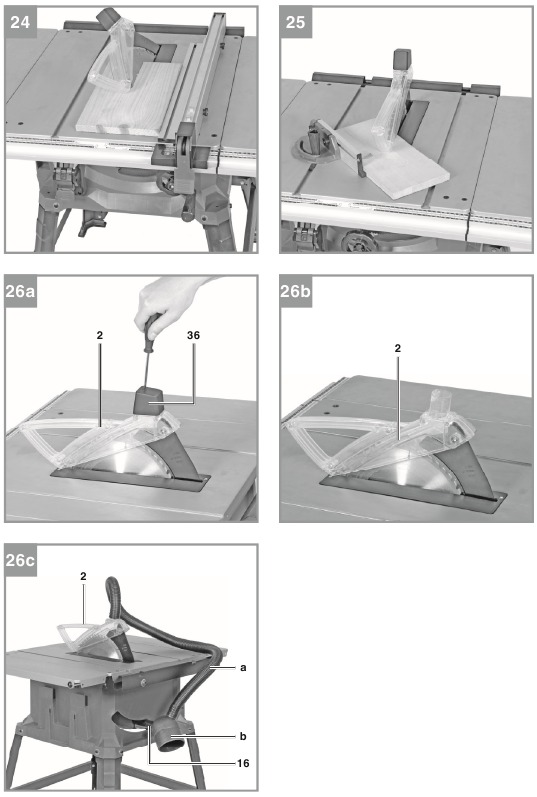

Aansluiting voor stofafzuiging

(Afb. 2, 26)
Er is een aansluiting voor een stofafzuiging voorzien op de afzuigadapter op de behuizing (16) en op de zaagbladbeschermer (2).

Stofafzuiging met behulp van een nat- en droogzuiger

(Afb. 2):

• • Een nat- en droogzuiger wordt niet meegeleverd met het product en is verkrijgbaar als accessoire.
• • Sluit de nat- en droogzuiger aan op de afzuigadapter op de behuizing (16).

Stofafzuiging met behulp van een stofafzuigsysteem en afzuigadapterset

(Afb. 26):

• Het product wordt niet geleverd met een afzuigadapterset met zuigslang (a) en adapter (b) of een stofafzuigsysteem, die als accessoires verkrijgbaar zijn.
• Draai met een kruiskopschroevendraaier de schroef op de dop (36) op de zaagbladbeschermer (2) los. Verwijder de dop (36) van de zaagbladbeschermer (2).
• Sluit de adapter (b) aan op de afzuigadapter op de behuizing (16).
• Sluit de zaagbladbeschermer (2) en de adapter (b) aan op de zuigslang (a).
• Een stofafzuigsysteem kan nu worden aangesloten op de diameter van 100 mm van de adapter (b).

De zaag gebruiken

AAN/UIT-schakelaar

(Afb. 1, 16 / item 11)

• • De aan/uit-schakelaar is bedekt met een extra kap. Deze moet worden geopend om de zaag in te schakelen.
• • Om de zaag in te schakelen, drukt u op de groene knop „I“. Wacht tot het zaagblad zijn maximale rotatiesnelheid heeft bereikt voordat u begint met zagen.
• • Om het apparaat weer uit te schakelen, drukt u op de rode knop „0“.

Zaagdiepte

(Afb. 1, 16)
Draai aan de hendel (10) om het zaagblad (4) op de vereiste zaagdiepte in te stellen.

Tegen de klok in draaien: kleinere zaagdiepte

Met de klok mee draaien: grotere zaagdiepte

Parallelgeleider

De parallelgeleider (7) moet worden gebruikt bij het maken van lengtesneden in houten werkstukken.

Hoogte geleider

(Afb. 18, 19)

• • De parallelgeleider (7) die met het product wordt meegeleverd, moet worden gebruikt in combinatie met de geleiderail (23) bij het uitvoeren van lengtesneden op dunne materialen (afb. 19a).
• • Om de geleiderail (23) aan de parallelgeleider (7) te bevestigen, moet u de twee kartelschroeven (26) losdraaien. Leid vervolgens de geleiderail (23) met de sleuf (27) op de schroeven (18) en zet deze vast met de kartelschroeven (26).
• • De parallelgeleider (7) moet zonder de geleiderail (23) worden gebruikt bij het maken van lengtesneden in dikkere houten werkstukken (afb. 19b). Hiervoor moeten ook de schroeven (18) en de kartelschroeven (26) worden verwijderd.
• •
  Tijdens gebruik moet de geleiderail (23) altijd worden vastgeschroefd aan de kant van de parallelgeleider (7) die naar het zaagblad is gericht.

Zaagbreedte

(Afb. 17)

• • De parallelgeleider (7) kan aan beide zijden van de zaagtafel (1) worden gemonteerd.
• • De parallelgeleider (7) moet worden gemonteerd in de geleiderail (28) van de zaagtafel (1).
• De parallelgeleider (7) kan met behulp van de schaal (22) op de geleiderail (28) op de vereiste afmeting worden ingesteld.
• • U kunt de parallelgeleider in de vereiste positie vastklemmen door op de excentrische hendel (12) te drukken

De lengte van de geleider instellen

(Afb. 17, 18)

• De geleiderail (23) kan in de lengterichting worden verplaatst om te voorkomen dat het werkstuk vast komt te zitten.
• Vuistregel: de achterkant van de geleider komt tegen een denkbeeldige lijn die ruwweg in het midden van het zaagblad begint en in een hoek van 45° naar achteren loopt.
• Stel de vereiste zaagbreedte in
  • Draai de kartelschroeven (26) los en duw de geleiderail (23) naar voren totdat deze de denkbeeldige lijn van 45° raakt.
  • Draai de kartelschroeven (26) weer vast.

De opening tussen de zaagtafel (1) en de onderkant van de geleiderail (23) mag niet te groot zijn om te voorkomen dat het materiaal vast komt te zitten. Om de afstand aan te passen, moet de parallelgeleider (7) eerst worden vastgemaakt met behulp van de excentrische hendel (12). Draai vervolgens de kartelschroeven (26) los, laat de geleiderail (23) zakken tot aan de zaagtafel (1) en zet de kartelschroeven (26) daarna weer vast.

Dwarsaanslag

(Afb. 20)
De dwarsaanslag (14) moet worden gebruikt bij het maken van dwarssneden in houten werkstukken.

• Schuif de dwarsaanslag (14) in de sleuf (21) van de zaagtafel.
• Draai de borgschroef (20) los.
• Draai de geleiderail (24) totdat de pijl naar de vereiste hoek wijst.
• Draai de bevestigingsschroef (20) weer vast.
• Controleer de opening tussen de geleiderail (24) en het zaagblad (4).
•
  Duw de geleiderail (24) niet te ver naar het zaagblad toe. De afstand tussen de geleiderail (24) en het zaagblad (4) moet ongeveer 2 cm zijn.
• Draai indien nodig de twee kartelschroeven (43) los en pas de geleiderail (24) aan.
• Draai de kartelschroeven (43) weer vast.

De hoek van het zaagblad instellen

(Afb. 16)

• Draai de vergrendelingsgreep (9) los.
• Om de hoek van het zaagblad aan te passen, drukt u het handwiel (8) in de richting van de machine en draait u het tegelijkertijd totdat de aanwijzer (41) is uitgelijnd met de gewenste hoekinstelling op de schaal (42).
• Zet de vergrendelingsgreep (9) weer vast.
• Indien nodig kan de eindstop voor het aanpassen van de hoek van het zaagblad opnieuw worden afgesteld voor 0° en 45°. Pas hiervoor de twee stelschroeven (44) en (45) aan.

De tafelverbredingen aanpassen

(Afb. 8)

• • De tafelverbredingen aan de linkerzijde (33) en rechterzijde (34) van de zaagtafel (1) kunnen naar buiten worden uitgeschoven.
• • De uittrekbreedte wordt beperkt door de verzonken kopbouten (52) (zie Technische gegevens).
• • Om de tafelverbredingen (33, 34) in een specifieke positie te vergrendelen, kunt u ze vastzetten met de borgschroeven (31).
• • Als de parallelgeleider wordt gebruikt met de tafelverbredingen uitgeschoven, zorg er dan voor dat de parallelgeleider (7) over de gehele klembreedte tegen het geleiderailsysteem (28) aanligt.
• •
  Als de parallelgeleider (7) niet goed is vastgezet, kan dit een terugslag veroorzaken.
• •
  Zorg er altijd voor dat, wanneer de tafelverbredingen zijn uitgeschoven, het werkstuk veilig op de zaagtafel ligt en niet vast kan komen te zitten.
• • De tafelverlenging (35) kan aan de achterkant worden uitgeschoven en wordt beperkt door schroeven (52) (zie Technische gegevens).
• • Om de tafelverlenging (35) in een specifieke positie te vergrendelen, kunt u deze vastzetten met de borgschroeven (32).

Bediening

• Na elke nieuwe aanpassing raden wij u aan een proefsnede te maken om de nieuwe instellingen te controleren.
• Wacht na het inschakelen van de zaag tot het zaagblad zijn maximale rotatiesnelheid heeft bereikt voordat u begint met zagen.
• Wees extra voorzichtig bij het begin van de zaagsnede!
• Gebruik het apparaat nooit zonder de zuigfunctie.
• Controleer en reinig de zuigkanalen regelmatig.

Lengtesneden maken

(Afbeelding 21)
Lengtesneden maken (ook wel splijten genoemd) is wanneer u de zaag gebruikt om langs de nerf van het hout te zagen. Druk een rand van het werkstuk tegen de parallelgeleider (7) terwijl de vlakke kant op de zaagtafel (1) ligt. De beschermkap (2) moet altijd over het werkstuk worden neergelaten. Neem bij het maken van een lengtesnede nooit een werkpositie aan die in lijn is met de zaagrichting.

• Stel de parallelgeleider (7) in overeenstemming met de werkstukhoogte en de gewenste breedte in. (Zie Parallelgeleider)
• Schakel de zaag in.
• Plaats uw handen (met gesloten vingers) plat op het werkstuk en duw het werkstuk langs de parallelgeleider (7) en in het zaagblad (4).
• Geleid met uw linker- of rechterhand (afhankelijk van de positie van de parallelgeleider) slechts tot aan de voorkant van de beschermkap.
• Duw het werkstuk altijd tot het einde van de spouwmes (5) door.
• Het afgesneden stuk blijft op de zaagtafel (1) liggen totdat het zaagblad (4) weer in zijn rustpositie staat.
• Zet lange werkstukken vast tegen vallen aan het einde van de zaagsnede (bijv. met een rollenstandaard etc.).

Smalle werkstukken zagen

(Afb. 22)
Zorg ervoor dat u een duwstok (3) gebruikt bij het maken van lengtesneden in werkstukken met een breedte van minder dan 150 mm. Er wordt een duwblok met de zaag meegeleverd! Vervang een versleten of beschadigde duwstok onmiddellijk.

Zeer smalle werkstukken zagen

(Afb. 23)

• Zorg ervoor dat u een duwblok gebruikt bij het maken van lengtesneden in zeer smalle werkstukken met een breedte van 50 mm en minder.
• De lage geleiding van de parallelgeleider kan in dit geval het beste worden gebruikt.
• Er wordt geen duwblok met de zaag meegeleverd! (Verkrijgbaar bij uw vakhandelaar). Vervang het duwblok onmiddellijk wanneer het versleten raakt.

Versteksneden maken

(Afb. 24)

Versteksneden moeten altijd worden gebruikt met de parallelgeleider (7).

Als u het zaagblad (4) naar links kantelt bij het maken van hoeksneden, plaatst u de parallelgeleider (7) aan de rechterkant van het zaagblad (4). Leid het werkstuk tussen het zaagblad (4) en de parallelgeleider (7).

• • Stel het zaagblad (4) in op de gewenste hoek. (Zie De hoek van het zaagblad instellen.)
• • Stel de parallelgeleider (7) in overeenstemming met de werkstukbreedte en -hoogte in (zie Parallelgeleider)
• • Voer de zaagsnede uit in overeenstemming met de werkstukbreedte (zie Smalle werkstukken zagen, Zeer smalle werkstukken zagen.)

Dwarssneden maken

(Afb. 25)

• Schuif de dwarsaanslag (21) in een van de groeven (21) in de tafel en stel deze in op de vereiste hoek. (Zie Dwarsaanslag) Als u ook het zaagblad (4) wilt kantelen, gebruik dan de groef (21) die voorkomt dat uw hand en de dwarsaanslag in contact komen met de zaagbladbeschermer.
• Druk het werkstuk stevig tegen de dwarsaanslag (14).
• Schakel de zaag in.
• Duw de dwarsaanslag (14) en het werkstuk in de richting van het zaagblad om de zaagsnede te maken.
•
  Houd altijd het geleide deel van het werkstuk vast. Houd nooit het deel vast dat moet worden afgesneden.
• Duw de dwarsaanslag (14) naar voren totdat het werkstuk helemaal is doorgesneden.
• Schakel de zaag weer uit. Verwijder het afgesneden stuk pas als het zaagblad is gestopt met draaien.

Het netsnoer vervangen

Als het netsnoer van dit apparaat beschadigd is, moet het worden vervangen door de fabrikant, de klantenservice van de fabrikant of door soortgelijk opgeleid personeel om gevaar te voorkomen.

Reiniging, onderhoud en bestellen van reserveonderdelen

Trek altijd de stekker uit het stopcontact voordat u met schoonmaakwerkzaamheden begint.

Reinigen

• • Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zoveel mogelijk vrij van vuil en stof. Veeg het apparaat af met een schone doek of blaas het schoon met perslucht bij lage druk.
• • We raden u aan om het apparaat direct na gebruik schoon te maken.
• • Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van het apparaat aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap vergroot het risico op een elektrische schok.

Koolborstels

Laat in geval van overmatige vonkvorming de koolborstels alleen door een gekwalificeerde elektricien controleren.

De koolborstels mogen alleen door een gekwalificeerde elektricien worden vervangen.

Onderhoud

Er bevinden zich geen onderdelen in het apparaat die extra onderhoud vereisen.

Reserveonderdelen en accessoires bestellen

Vermeld bij het bestellen van reserveonderdelen de volgende informatie: •

• Type apparaat
• • Artikelnummer van het apparaat
• • ID-nummer van het apparaat
• • Reserveonderdeelnummer van het benodigde reserveonderdeel

Ga voor onze actuele prijzen en informatie naar www.isc-gmbh.info

Tip! Voor goede resultaten raden we hoogwaardige accessoires aan van ! www.kwb.eu welcome@kwb.eu

Transport

Transporteer de machine alleen door deze aan de zaagtafel op te tillen. Gebruik nooit de veiligheidsvoorzieningen, zoals de zaagbladbeschermer en de geleiderails, voor het hanteren of transporteren.

Opslag

Bewaar de apparatuur en accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

Service-informatie
We hebben competente servicepartners in alle landen die op het garantiebewijs staan vermeld, waarvan de contactgegevens ook op het garantiebewijs te vinden zijn. Deze partners helpen u met alle servicevragen, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.

Let op: de volgende onderdelen van dit product zijn onderhevig aan normale of natuurlijke slijtage en de volgende onderdelen zijn daarom ook nodig voor gebruik als verbruiksartikelen.

Categorie	Voorbeeld
Slijtageonderdelen*	V-riem, koolborstels, tafelinsert, duwstok
Verbruiksartikelen*	Zaagblad
Ontbrekende onderdelen

* Niet noodzakelijk inbegrepen in de leveringsomvang!

In geval van defecten of fouten, registreer het probleem op internet op www.isc-gmbh.info. Zorg ervoor dat u een nauwkeurige beschrijving van het probleem geeft en beantwoord in alle gevallen de volgende vragen:

• • Heeft de apparatuur überhaupt gewerkt of was deze vanaf het begin defect?
• • Heeft u iets opgemerkt (symptoom of defect) voorafgaand aan het defect?
• • Welke storing heeft de apparatuur volgens u (hoofdsymptoom)?

Beschrijf deze storing.

Om een claim in te dienen onder de garantie, registreert u het defecte apparaat op: www.isc-gmbh.info.

Referenties

• iSC Onlineshop
• http://www.kwb.eu

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download EINHELL TC-TS 2225 U Handleiding

Beschikbare talen
