Epson ReStick TM-T88IV Handleiding

Inhoud

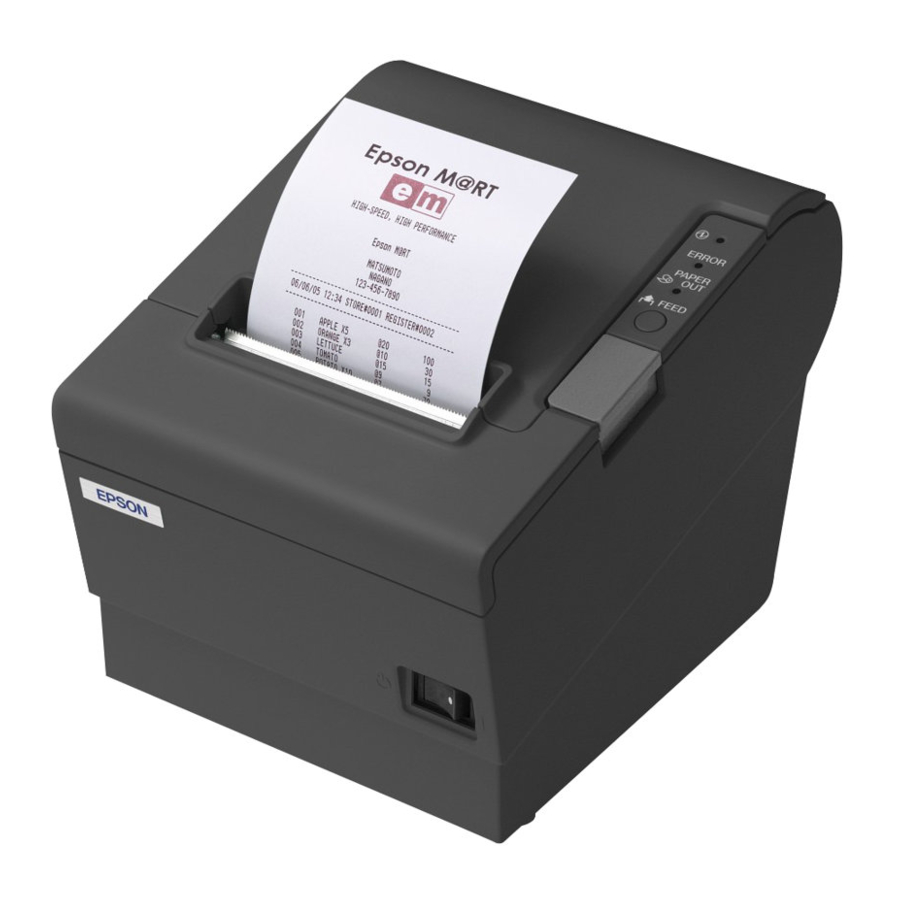

Epson ReStick TM-T88IV

DIP-schakeltabellen

DIP-schakelaar 1 (seriële interface)

SW Functie AAN UIT
1-1 Data ontvangstfout Genegeerd Print "?"
1-2 Ontvangstbuffer capaciteit 45 bytes 4KB
1-3 Handshaking XON/XOFF DTR/DSR
1-4 Data woordlengte 7 bits 8 bits
1-5 Pariteitscontrole Ingeschakeld Uitgeschakeld
1-6 Pariteitsselectie Even Oneven
1-7 1-8 Transmissiesnelheid (zie tabel A.)

Tabel A

Transmissiesnelheid (bps)-bits per seconde 1-7 1-8
Instelbaar via besturingsopdrachten* AAN AAN
4800 UIT AAN
9600 AAN UIT
19200 UIT UIT

* Alleen wanneer DIP-schakelaars 1-7 en 1-8 zijn ingeschakeld, kan de transmissiesnelheid worden geselecteerd uit een van de zeven snelheden: 2400, 4800, 9600, 19200, 38400, 57600 en 115200 bps via besturingsopdrachten. De standaardwaarde is 38400.

DIP-schakelaar 1 (parallelle/USB-interface)

SW Functie AAN UIT
1-1 Automatische regelinvoer Altijd ingeschakeld Altijd uitgeschakeld
1-2 Ontvangstbuffer capaciteit 45 bytes 4KB
1-3*1 Selecteer papiersensoren om papier-einde signalen (standaardwaarde van een opdracht) van parallelle I/F uit te voeren. Uitgeschakeld Rol papier eindsensor ingeschakeld, Rol papier bijna-eindsensor ingeschakeld
1-4*1 Foutsignaal uitvoer van parallelle I/F Uitgeschakeld Ingeschakeld
1-5~ 1-7 Niet gedefinieerd
1-8*2 Energiebesparingsfunctie voor USB Uitgeschakeld Ingeschakeld

*1: Voor USB I/F zijn DIP-schakelaars 1-3 en 1-4 niet gedefinieerd.
*2: Voor parallelle I/F is DIP-schakelaar 1-8 niet gedefinieerd.

DIP-schakelaar 2 (seriële/parallelle/USB-interface)

SW Functie AAN UIT
2-1 Handshaking (BEZET-conditie) Ontvangstbuffer vol Offline of Ontvangstbuffer vol
2-2 Instellingen niet wijzigen Vast op UIT
2-3 2-4 Printdichtheid/ Liner-vrij label Zie Tabel B
2-5 Vrijgaveconditie van ontvangstbuffer BEZET (Indien de ontvangstbuffercapaciteit is ingesteld op 4 KB.) Geeft BEZET vrij wanneer de resterende ontvangstbuffercapaciteit 138 bytes bereikt. Geeft BEZET vrij wanneer de resterende ontvangstbuffercapaciteit 256 bytes bereikt.
2-6 Instellingen niet wijzigen. Vast op UIT

DIP-schakelaar 2-7, 2-8 (seriële interface)

SW Functie AAN UIT
2-7 I/F pin 6 reset Ingeschakeld Uitgeschakeld
2-8 I/F pin 25 reset Ingeschakeld Uitgeschakeld

DIP-schakelaar 2-7, 2-8 (parallelle/USB-interface)

SW Functie AAN UIT
2-7 Niet wijzigen Vast op UIT
2-8 Niet wijzigen Vast op AAN

Tabel B

Papier Printdichtheid 2-3 2-4
Aanbevolen liner-vrij label Vast AAN AAN
Thermisch rolpapier Normaal UIT UIT
Medium AAN UIT
Donker UIT AAN

Specificaties

58mm papierbreedte model 80mm papierbreedte model
Printmethode Thermische lijnprinten
Puntendichtheid 203 dpi × 203 dpi [punten per 25,4 mm {1"}]
Printrichting Unidirectioneel met frictie invoer
Printbreedte 52,5 mm {2,07"}, 420 puntposities 72 mm {2,83"}, 576 puntposities
Aantal karakters Alfanumerieke karakters: 95; Internationale karakters: 48
Uitgebreide graphics: 128 × 11 pagina's (inclusief door gebruiker gedefinieerde pagina)
Printsnelheid*1 Aanbevolen liner-vrij label: 150 mm/s {5,9"/s} (standaard)
Thermisch rolpapier: 177 mm/s {7,0"/s} max.
Ladder barcode en 2D-code: 88 mm/s {3,46"/s}
De bovenstaande snelheidswaarden zijn benaderingen.
Papierinvoersnelheid Ca. 150 mm/s {ca. 5,9"/s} continue papierinvoer
Regelafstand (standaard) 3,75 mm {1/6,7"}
Rolpapier (enkel laags) Breedte 57,5 mm ± 0,5 mm {2,26" ± 0,02"} 79,5 mm ± 0,5 mm {3,13" ± 0,02"}
Diameter Maximale buitendiameter: 83 mm {3,27"}
Spoel Rol papier spoeldiameter:
Binnenkant: 12 mm {0,47"};
Buitenkant: 18 mm {0,71"}
Specifiek type thermisch rolpapier NTP058-80 NTP080-80
Aanbevolen type liner-vrij label MS214150 MS318150
Interface
(compatibel) 		Serieel (RS232/RS485)/Parallel (IEEE1284)/Ethernet (10/100Base-T)/ USB (Full speed)
Ontvangstbuffer 4KB/45 bytes
Geldlade functie 2 lades
Voedingsspanning*2 DC + 24 V ± 7%
Temperatuur In bedrijf: 5 tot 45°C {41 tot 113°F}
Opslag: –10 tot 50°C {14 tot 122°F}, behalve voor papier
Vochtigheid In bedrijf: Aanbevolen liner-vrij label: 10 tot 80% RH Thermisch rolpapier: 10 tot 90% RH
Opslag: 10 tot 90% RH, behalve voor papier
Totale afmetingen 148 × 145 × 195 mm {5,83 × 5,71 × 7,68"} (H × B × D)
Gewicht (massa) Ca. 1,8 kg {3,96 lb}

dpi: punten per 25,4 mm (punten per inch)
*1: Stel DIP-schakelaars 2-3 en 2-4 in voor elk papiertype. (Zie tabel B op iv.)
*2: Gebruik altijd een voedingsbron die voldoet aan de veiligheidsnormen en de volgende specificaties heeft. Nominaal vermogen: 24 V/2,0 A of meer, Maximaal vermogen: 240 VA of minder

Uitpakken

De volgende items zijn inbegrepen bij de printer met standaardspecificatie. Neem contact op met uw dealer als een item beschadigd is.

  • Printer
  • Stroomschakelaar afdekking
  • AC-adapter
  • Rol papier
  • Connector afdekking

De printer horizontaal of verticaal installeren

U kunt de printer horizontaal op een vlakke ondergrond installeren (met de papieruitgang aan de bovenkant) of verticaal (met de papieruitgang aan de voorkant) door hem aan de muur te hangen met behulp van de optionele WH-10 ophangbeugelset.
Waarschuwing
Wanneer u de printer aan de muur hangt met de ophangbeugelset, moet u een connectorafdekking op de printer bevestigen.

Bedieningspaneel

FEED-knop
Met deze knop wordt papier ingevoerd.
(Aan/uit) LED
Deze LED brandt wanneer de printer is ingeschakeld.
ERROR LED
Dit geeft een fout aan.
PAPER OUT LED
Aan geeft aan dat het papier op is en wanneer u ervoor kiest om thermisch rollenpapier te gebruiken met DIP-schakelaars, geeft dit ook aan dat het papier bijna op is.
Knipperen geeft stand-by aan.

De afdekking van de aan/uit-schakelaar gebruiken


Als er een ongeluk gebeurt met de afdekking van de aan/uit-schakelaar bevestigd, trek dan onmiddellijk de stekker uit het stopcontact. Voortgezet gebruik kan brand of een schok veroorzaken.
De meegeleverde afdekking van de aan/uit-schakelaar zorgt ervoor dat de aan/uit-schakelaar niet per ongeluk wordt ingedrukt. Om deze afdekking te gebruiken, installeert u deze zoals weergegeven in illustratie B.
De afdekking van de aan/uit-schakelaar gebruiken

De connectorafdekking bevestigen en verwijderen

Deze instructies zijn van toepassing als er een connectorafdekking bij uw printer is verpakt om uw kabels te beschermen. Volg de onderstaande stappen om deze te bevestigen:

  1. Sluit eerst alle kabels aan. De connectorafdekking heeft drie mogelijke kabeluitgangen: aan de rechter-, linker- en achterkant.
  2. Plaats de twee haken op de connectorafdekking zodat ze de printerbehuizing haken, zoals weergegeven in illustratie C.

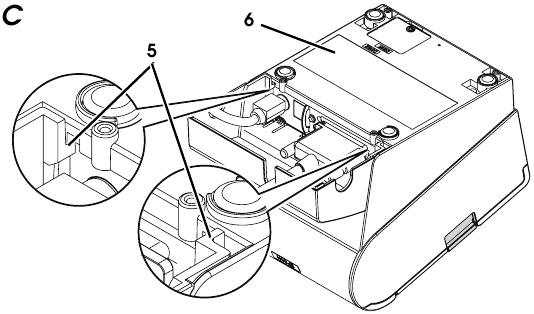

    De connectorafdekking bevestigen - Stap 1
  3. Duw de connectorafdekking omlaag om op de printerbehuizing te klikken.

Om de connectorafdekking te verwijderen, draait u de printer om en duwt u de connectorafdekking omlaag terwijl u beide zijden van de connectorafdekking naar binnen duwt om de haken van de printerbehuizing los te maken.

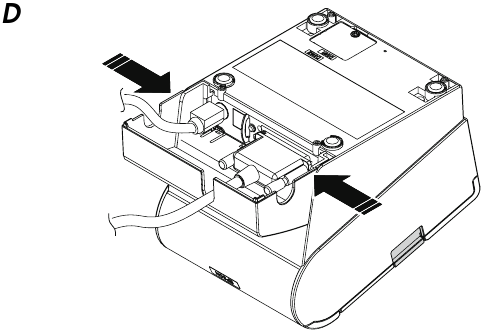

De connectorafdekking bevestigen - Stap 2

Rollenpapier plaatsen

  1. Druk op de knop om de klep te openen.
    Rollenpapier plaatsen - Stap 1 - Druk op de knop
  2. Verwijder de gebruikte rollenpapierkern en plaats het rollenpapier.
    Rollenpapier plaatsen - Stap 2

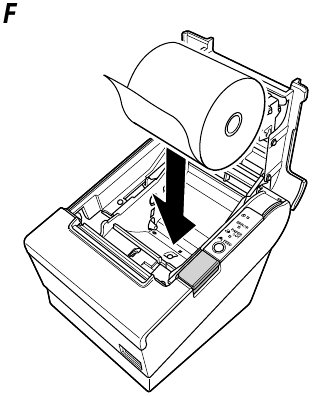

    De juiste richting van het papier wordt weergegeven in illustratie G.

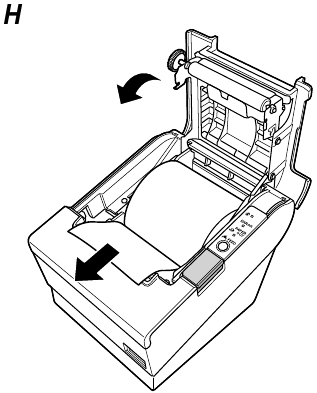

  3. Trek wat papier uit en sluit de klep, zoals weergegeven in illustratie H. Het papier wordt automatisch ingevoerd en afgesneden.
    Rollenpapier plaatsen - Stap 3
  • Bij gebruik van het aanbevolen linerloze etiket moet de printer altijd aan staan om een goede afdrukkwaliteit te behouden
  • Voordat u thermisch rollenpapier gebruikt nadat u het aanbevolen linerloze etiket hebt gebruikt, moet u eventuele lijm van het aanbevolen linerloze etiket op de thermische kop, papierhouder of het papierpad verwijderen. Deze lijm kan papierstoringen veroorzaken.

Probleemoplossing

Geen lampjes op het bedieningspaneel
Controleer de kabelverbindingen van de voeding en het stopcontact.

ERROR LED aan (niet knipperend) zonder afdrukken
Als PAPER OUT aan is, is het rollenpapier niet geplaatst of bijna op.
Als PAPER OUT uit is, is de printerklep niet goed gesloten.

ERROR LED knippert zonder afdrukken (en geen papierstoring)
Het afdrukken stopt als de kop oververhit raakt en wordt automatisch hervat wanneer deze is afgekoeld.
Als oververhitting niet de oorzaak is, schakelt u de printer uit en na 10 seconden weer in.

Vastgelopen papier verwijderen


brandgevaar Raak de thermische kop niet aan, omdat deze na het afdrukken erg heet kan zijn.

  1. Schakel de printer uit en druk op de knop om de klep te openen.
  2. Verwijder vastgelopen papier, plaats de rol opnieuw en sluit de klep.
  3. Als het papier vastzit in de snijder en u de printerklep niet kunt openen, opent u de snijderklep zoals weergegeven in illustratie I.
    Vastgelopen papier verwijderen - Stap 1

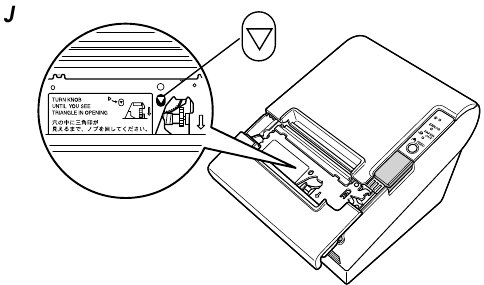

  4. Draai aan de knop totdat u een driehoek in de opening ziet. Dit brengt het snijmes terug in de normale positie. Er bevindt zich een etiket in de buurt van de snijder om u te helpen.
    Vastgelopen papier verwijderen - Stap 2 - Draai aan de knop
  5. Sluit de snijderklep.
  6. Open de printerklep en verwijder het vastgelopen papier.

De thermische kop reinigen

Als u thermisch papier gebruikt, volgt u de onderstaande stappen om de thermische kop te reinigen.

brandgevaar Na het afdrukken kan de thermische kop erg heet zijn. Raak deze niet aan en laat deze afkoelen voordat u deze reinigt. Beschadig de thermische kop niet door deze met uw vingers of een hard voorwerp aan te raken.
Schakel de printer uit, open de printerklep en reinig de thermische elementen van de thermische kop met een wattenstaafje dat is bevochtigd met een alcoholoplossing (ethanol of IPA).
Epson raadt aan om de thermische kop periodiek (doorgaans elke 3 maanden) te reinigen om de afdrukkwaliteit van de bon te behouden.

Veiligheidsmaatregelen

Dit hoofdstuk bevat belangrijke informatie om een veilig en effectief gebruik van dit product te garanderen. Lees dit hoofdstuk aandachtig door en bewaar het op een toegankelijke plaats.
Waarschuwing
Schakel uw apparatuur onmiddellijk uit als deze rook, een vreemde geur of ongebruikelijke geluiden produceert. Continu gebruik kan leiden tot brand. Trek onmiddellijk de stekker uit het stopcontact en neem contact op met uw dealer of een Seiko Epson-servicecentrum voor advies.
Probeer dit product nooit zelf te repareren. Onjuiste reparatiewerkzaamheden kunnen gevaarlijk zijn.
Demonteer of wijzig dit product nooit. Geknoei met dit product kan leiden tot letsel of brand.
Zorg ervoor dat u de gespecificeerde stroombron gebruikt. Aansluiting op een onjuiste stroombron kan brand veroorzaken.
Zorg ervoor dat er geen vreemde voorwerpen in de apparatuur vallen. Het binnendringen van vreemde voorwerpen kan leiden tot brand.
Als er water of een andere vloeistof in deze apparatuur terechtkomt, trek dan onmiddellijk de stekker uit het stopcontact en neem contact op met uw dealer of een Seiko Epson-servicecentrum voor advies. Continu gebruik kan leiden tot brand.
Als u de DIP-schakelaar openmaakt, zorg er dan voor dat u deze sluit en de schroef vastdraait nadat u de DIP-schakelaar hebt aangepast. Het gebruik van dit product met een open kap kan brand of elektrische schokken veroorzaken.
Gebruik geen spuitbussen met ontvlambaar gas in of rond dit product. Dit kan brand veroorzaken.
Let op
Sluit kabels niet anders aan dan in deze handleiding wordt vermeld. Afwijkende aansluitingen kunnen schade aan de apparatuur en brand veroorzaken.
Zorg ervoor dat u deze apparatuur op een stevige, stabiele en horizontale ondergrond plaatst. Het product kan breken of letsel veroorzaken als het valt.
Niet gebruiken op plaatsen met een hoge luchtvochtigheid of stof. Overmatige vochtigheid en stof kunnen schade aan de apparatuur of brand veroorzaken.
Plaats geen zware voorwerpen bovenop dit product. Ga nooit op dit product staan of leunen. Apparatuur kan vallen of instorten, wat kan leiden tot breuk en mogelijk letsel. Pas op dat u uw vingers niet bezeert aan het handmatige mes.

  • Wanneer u bedrukt papier verwijdert
  • Wanneer u andere handelingen uitvoert, zoals het laden/vervangen van rollen papier

Om de veiligheid te garanderen, dient u de stekker van dit product uit het stopcontact te halen voordat u het voor langere tijd ongebruikt laat.

Waarschuwingsetiketten
Brandgevaar De thermische kop is heet.
Let op
Het aanraken van het handmatige mes kan letsel veroorzaken.

Beperking van gebruik
Wanneer dit product wordt gebruikt voor toepassingen die een hoge betrouwbaarheid/veiligheid vereisen, zoals transportmiddelen met betrekking tot de luchtvaart, het spoor, de scheepvaart, de automobielindustrie enz.; rampenpreventieapparaten; diverse veiligheidsvoorzieningen enz.; of functionele/precisieapparaten enz., dient u dit product alleen te gebruiken na overweging van het opnemen van fail-safes en redundanties in uw ontwerp om de veiligheid en de algehele betrouwbaarheid van het systeem te waarborgen. Omdat dit product niet bedoeld is voor gebruik in toepassingen die een extreem hoge betrouwbaarheid/veiligheid vereisen, zoals ruimtevaartapparatuur, hoofdcommunicatieapparatuur, regelapparatuur voor kernenergie of medische apparatuur met betrekking tot directe medische zorg enz., dient u na een volledige evaluatie zelf te beoordelen of dit product geschikt is.

Voorzorgsmaatregelen bij het installeren van de voedingskast

Een beschrijving van de EMI-normen bevindt zich aan de onderkant van de printer. Wanneer de optionele voedingskast (OT-BX88) is geïnstalleerd, is het moeilijk om dit te controleren. Verwijder in dat geval de voedingskast indien nodig.

Belangrijke installatie-opmerkingen

  • Gebruik voor een seriële interface een null modem-kabel.
  • Gebruik voor een parallelle interface een IEEE 1284-kabel.
  • Installeer voor een USB-interface het stuurprogramma voordat u de printer aansluit.

Stuurprogramma's, hulpprogramma's en handleidingen downloaden

Stuurprogramma's, hulpprogramma's en handleidingen kunnen via een van de volgende URL's worden gedownload.
Ga voor klanten in Noord-Amerika naar de volgende website: http://www.epsonexpert.com/ en volg de aanwijzingen op het scherm.
Ga voor klanten in andere landen naar de volgende website: http://www.epson-pos.com/

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
