D-Link DGS-1005D Handleiding

Opmerkingen/Mededelingen en Waarschuwingen

OPMERKING: Een OPMERKING geeft belangrijke informatie aan die u helpt om uw apparaat beter te gebruiken.

MEDEDELING: Een MEDEDELING geeft potentiële schade aan hardware of verlies van gegevens aan en vertelt u hoe u het probleem kunt vermijden.

Een WAARSCHUWING geeft de mogelijkheid aan van materiële schade, persoonlijk letsel of overlijden.

Introductie

Ethernet-technologie

Fast Ethernet-technologie

Het groeiende belang van LAN's en de toenemende complexiteit van desktopcomputerapplicaties stimuleren de behoefte aan krachtige netwerken. Een aantal high-speed LAN-technologieën worden voorgesteld om een grotere bandbreedte te bieden en de reactietijden van de client/server te verbeteren. Een van hen, Fast Ethernet, of 100BASE-T, biedt een niet-storende, soepele evolutie van de 10BASE-T-technologie.
100Mbps Fast Ethernet is een standaard die is gespecificeerd door de IEEE 802.3 LAN-commissie. Het is een uitbreiding van de 10Mbps Ethernet-standaard met de mogelijkheid om gegevens te verzenden en te ontvangen met 100Mbps, met behoud van het Carrier Sense Multiple Access with Collision Detection (CSMA/CD) Ethernet-protocol.

Gigabit Ethernet-technologie

Gigabit Ethernet is een uitbreiding van IEEE 802.3 Ethernet die dezelfde pakketstructuur, indeling en ondersteuning gebruikt voor CSMA/CD-protocol, full duplex, flow control en beheerobjecten, maar met een tienvoudige toename van de theoretische doorvoer ten opzichte van 100Mbps Fast Ethernet en een honderdvoudige toename ten opzichte van 10Mbps Ethernet. Omdat het compatibel is met alle 10Mbps- en 100Mbps Ethernet-omgevingen, biedt Gigabit Ethernet een eenvoudige upgrade zonder de bestaande investering van een bedrijf in hardware, software en getraind personeel te verspillen.

De verhoogde snelheid en extra bandbreedte die Gigabit Ethernet biedt, zijn essentieel om de netwerkknelpunten het hoofd te bieden die zich vaak ontwikkelen naarmate computers en hun bussen sneller worden en meer gebruikers applicaties gebruiken die meer verkeer genereren. Het upgraden van belangrijke componenten, zoals uw backbone en servers naar Gigabit Ethernet, kan de reactietijden van het netwerk aanzienlijk verbeteren en het verkeer tussen uw subnetwerken aanzienlijk versnellen.

Gigabit Ethernet maakt snelle glasvezelverbindingen mogelijk ter ondersteuning van videoconferenties, complexe beeldvorming en vergelijkbare data-intensieve applicaties. Omdat gegevensoverdrachten 10 keer sneller plaatsvinden dan Fast Ethernet, kunnen servers die zijn uitgerust met Gigabit Ethernet NIC's 10 keer zoveel bewerkingen uitvoeren in dezelfde hoeveelheid tijd.
Bovendien is de fenomenale bandbreedte die door Gigabit Ethernet wordt geleverd de meest kosteneffectieve methode om te profiteren van de snel verbeterende switching- en routing-internetwerktechnologieën van vandaag en morgen.

802.1p en QoS

De DGS-1005D Switch ondersteunt 802.1p priority queuing Quality of Service. De implementatie van QoS (Quality of Service) en de voordelen van het gebruik van 802.1p priority queuing worden hier beschreven.

Voordelen van QoS

QoS is een implementatie van de IEEE 802.1p-standaard die netwerkbeheerders een methode biedt om bandbreedte te reserveren voor belangrijke functies die een grote bandbreedte vereisen of een hoge prioriteit hebben, zoals VoIP (voice-over Internet Protocol), webbrowsertoepassingen, bestandsservertoepassingen of videoconferenties. Er kan niet alleen een grotere bandbreedte worden gecreëerd, maar ander minder kritiek verkeer kan worden beperkt, zodat bandbreedte kan worden bespaard. De Switch heeft afzonderlijke hardwarewachtrijen op elke fysieke poort waaraan pakketten van verschillende applicaties worden toegewezen en een prioriteit krijgen toegewezen. De onderstaande afbeelding laat zien hoe 802.1P priority queuing is geïmplementeerd op de Switch. De acht IEEE 802.1P-prioriteitsniveaus die door de standaard zijn gedefinieerd, worden toegewezen aan de vier klassenwachtrijen die in de Switch worden gebruikt.

Hoe 802.1p werkt:
QoS toewijzen op de Switch

De bovenstaande afbeelding toont de standaardprioriteitsinstelling voor de Switch. Klasse-3 heeft de hoogste prioriteit van de vier prioriteitswachtrijen op de Switch. Om QoS te implementeren, moet de gebruiker de Switch instrueren om de header van een pakket te onderzoeken om te zien of deze de juiste identificatietag heeft. Vervolgens kan de gebruiker deze getagde pakketten doorsturen naar aangewezen wachtrijen op de Switch waar ze worden geleegd op basis van prioriteit.
"The DUT support strict mode for 802.1p QoS. The untagged pkt will follow the priority 0 to work (i.e. class 1)."

QoS begrijpen

De Switch heeft vier prioriteitswachtrijen. Deze prioriteitswachtrijen worden aangeduid als 3, de hoge wachtrij tot 0, de laagste wachtrij. De acht prioriteitstags, gespecificeerd in IEEE 802.1p, worden als volgt toegewezen aan de prioriteitstags van de Switch:

• Prioriteit 0 is toegewezen aan de Q1-wachtrij van de Switch.
• Prioriteit 1 is toegewezen aan de Q0-wachtrij van de Switch.
• Prioriteit 2 is toegewezen aan de Q0-wachtrij van de Switch.
• Prioriteit 3 is toegewezen aan de Q1-wachtrij van de Switch.
• Prioriteit 4 is toegewezen aan de Q2-wachtrij van de Switch.
• Prioriteit 5 is toegewezen aan de Q2-wachtrij van de Switch.
• Prioriteit 6 is toegewezen aan de Q3-wachtrij van de Switch.
• Prioriteit 7 is toegewezen aan de Q3-wachtrij van de Switch.

De Switch gebruikt strikte prioriteit voor Scheduling. Bij strikte prioriteitsgebaseerde planning worden alle pakketten in de wachtrijen met een hogere prioriteit eerst verzonden.

D-Link's Green Technology

D-Link's Green Technology implementeert speciale energiebesparende functies onder snelheid bij 1000Mbps die kabellengte en linkstatus detecteren en het stroomverbruik dienovereenkomstig aanpassen.

Verder implementeert D-Link Green de onlangs geratificeerde IEEE 802.3az Energy Efficient Ethernet-standaard voor het verminderen van het energieverbruik van netwerkverbindingen tijdens perioden van laag gebruik door interfaces over te zetten naar een energiezuinige toestand zonder de netwerkverbinding te onderbreken.

• IEEE 802.3az Energy-Efficient Ethernet (EEE):
  Het is de eerste standaard in de geschiedenis van Ethernet die de proactieve vermindering van het energieverbruik voor netwerkapparaten aanpakt. De IEEE 802.3 EEE-standaard definieert mechanismen en protocollen die bedoeld zijn om het energieverbruik van netwerkverbindingen te verminderen tijdens perioden van laag gebruik, door interfaces over te zetten naar een energiezuinige toestand zonder de netwerkverbinding te onderbreken.
• Energiebesparende technologie:
  • Energiebesparing door linkstatus.
    Als er geen link is op een poort, bijvoorbeeld wanneer er geen computer is aangesloten op de poort of de aangesloten computer is uitgeschakeld, gaat D-Link's Green Technology naar een "slaapmodus", waardoor het stroomverbruik voor die poort drastisch wordt verminderd.
  • Energiebesparing door kabellengte: 0~20m, 21 ~100m.
    D-Link's Green Technology detecteert de lengte van de aangesloten Ethernet-kabel en past het stroomverbruik dienovereenkomstig aan zonder de prestaties te beïnvloeden. Op deze manier gebruikt een poort die is aangesloten op een kabel van minder dan 20 meter slechts zoveel stroom als nodig is, in plaats van het volledige vermogen te gebruiken, wat alleen nodig is voor kabels van 100 meter.

Switching-technologie

Een andere belangrijke ontwikkeling die de grenzen van de Ethernet-technologie verlegt, is op het gebied van switching-technologie. Een switch overbrugt Ethernet-pakketten op het MAC-adresniveau van het Ethernet-protocol dat wordt verzonden tussen aangesloten Ethernet- of fast Ethernet LAN-segmenten.

Switching is een kosteneffectieve manier om de totale netwerkcapaciteit die beschikbaar is voor gebruikers op een lokaal netwerk te vergroten. Een switch verhoogt de capaciteit en verlaagt de netwerkbelasting door het mogelijk te maken dat een lokaal netwerk wordt verdeeld in verschillende segmenten die niet met elkaar concurreren om netwerktransmissiecapaciteit, waardoor de belasting op elk segment afneemt.

De switch fungeert als een snelle selectieve brug tussen de afzonderlijke segmenten. Verkeer dat van het ene segment naar het andere moet gaan (van de ene poort naar de andere) wordt automatisch doorgestuurd door de switch, zonder andere segmenten (poorten) te storen. Hierdoor kan de totale netwerkcapaciteit worden vermenigvuldigd, terwijl dezelfde netwerkbekabeling en adapterkaarten behouden blijven.

Voor Fast Ethernet- of Gigabit Ethernet-netwerken is een switch een effectieve manier om problemen met het koppelen van hubs voorbij de "two-repeater limit" te elimineren. Een switch kan worden gebruikt om delen van het netwerk te splitsen in verschillende collisiedomeinen, waardoor het bijvoorbeeld mogelijk wordt om uw Fast Ethernet-netwerk uit te breiden tot buiten de netwerkdiameterlimiet van 205 meter voor 100BASE-TX-netwerken. Switches die zowel traditioneel 10Mbps Ethernet als 100Mbps Fast Ethernet ondersteunen, zijn ook ideaal voor het overbruggen van bestaande 10Mbps-netwerken en nieuwe 100Mbps-netwerken.

Switching LAN-technologie is een duidelijke verbetering ten opzichte van de vorige generatie netwerkbruggen, die werden gekenmerkt door hogere latenties. Routers zijn ook gebruikt om lokale netwerken te segmenteren, maar de kosten van een router en de vereiste installatie en onderhoud maken routers relatief onpraktisch. De huidige switches zijn een ideale oplossing voor de meeste soorten congestieproblemen in lokale netwerken.

Productbeschrijving

De DGS-1005D Switch is uitgerust met vijf poorten die een speciale bandbreedte van 10, 100 of 1000 Mbps bieden. Deze poorten kunnen worden gebruikt voor het aansluiten van pc's, printers, servers, routers, switches, hubs en andere netwerkapparaten. De vijf multi-speed poorten gebruiken standaard twisted pair-bekabeling en zijn ideaal voor het segmenteren van netwerken in kleine, verbonden subnetten. Elke poort kan tot 2000 Mbps aan doorvoer ondersteunen in full-duplexmodus. Deze stand-alone switch stelt het netwerk in staat om enkele van de meest veeleisende multimedia- en beeldapplicaties gelijktijdig met andere gebruikerstoepassingen te gebruiken zonder knelpunten te creëren.

Functies

De DGS-1005D 5-poorts 10/100/1000BASE-T Gigabit Ethernet Switch is ontworpen voor eenvoudige installatie en hoge prestaties in een omgeving waar het verkeer op het netwerk en het aantal gebruikers voortdurend toeneemt.

• Vijf 10/100/1000BASE-T Gigabit Ethernet-poorten
• D-Link's Green Technology
  • IEEE 802.3az Energy-Efficient Ethernet (EEE)
  • Energiebesparende technologie:
  • Energiebesparing door linkstatus.
  • Energiebesparing door kabellengte
• Ondersteunt Auto-Negotiation voor 10/100/1000Mbps en duplexmodus
• Ondersteunt Auto-MDI/MDIX voor elke poort
• Ondersteunt Full/Half duplex-overdrachtsmodus voor 10 en 100Mbps
• Ondersteunt Full-duplex-overdrachtsmodus voor 1000Mbps
• Volledige ontvangst en verzending op draadsnelheid
• Store-and-Forward switching-methode
• Ondersteunt 2K absolute MAC-adressen
• Ondersteunt 128KBytes RAM voor databuffering
• IEEE 802.3x flow control voor full duplex
• IEEE 802.1p priority queues
• Back pressure flow control voor half duplex
• Jumbo Frame Support bij 1000Mbps (9216Bytes )

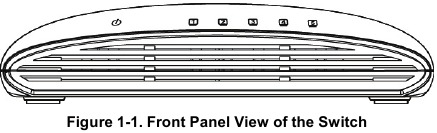

Componenten van het voorpaneel

De bovenkant van de Switch bestaat uit LED-indicatoren, 5 (10/100/1000 Mbps) Ethernet-poorten. Zie Afbeelding 1-1.

Uitgebreide LED-indicatoren geven de status van de Switch en het netwerk weer.

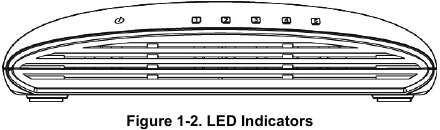

LED-indicatoren

De LED-indicatoren van de Switch omvatten Power en Link/Act/Speed. Het volgende toont de LED-indicatoren voor de Switch samen met een uitleg van elke indicator. Zie Afbeelding 1-2.

Uitgebreide LED-indicatoren geven de omstandigheden van de Switch en de status van het netwerk weer. Een beschrijving van deze LED-indicatoren volgt (zie LED-indicatoren). De LED-indicatoren van de Switch omvatten Power, Link/Act/Speed. De Cable Diagnostics-functies van de Switch worden aangegeven door Link/Act/Speed LED, zoals hieronder beschreven.

• Power-indicator
  Dit groene indicatielampje brandt wanneer de Switch stroom ontvangt; anders is het uit.
• Link/Act/Speed
  Wanneer deze is verbonden met een apparaat, is dit LED-indicatielampje groen wanneer de poort is verbonden met een apparaat en knippert wanneer gegevens worden verzonden of ontvangen.

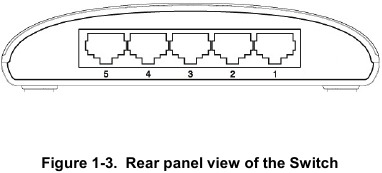

Beschrijving van het achterpaneel

Zie Afbeelding 1-3.

DC-stroomaansluiting:
De stroom wordt geleverd via een externe AC-stroomadapter. Raadpleeg het gedeelte met de technische specificaties voor informatie over de AC-stroomingangsspanning.

10/100/1000BASE-T-poorten:
Vijf (5) Gigabit Ethernet, Auto-Negotiating-poorten (10/100/1000Mbps)
Uitgebreide LED-indicatoren geven de omstandigheden van de Switch en de status van het netwerk weer.

Installatie

Inhoud van de verpakking

Open de verzenddoos van de Switch en pak de inhoud voorzichtig uit. De doos moet de volgende items bevatten:

• Eén DGS-1005D 5-poorts 10/100/1000BASE-T Gigabit Ethernet-switch
• Eén externe voedingsadapter

Als er een item ontbreekt of beschadigd is, neem dan contact op met uw lokale D-Link-wederverkoper voor vervanging.

Voordat u verbinding maakt met het netwerk

De locatie waar u de Switch installeert, kan de prestaties aanzienlijk beïnvloeden. Volg deze richtlijnen voor het instellen van de Switch.

• Installeer de Switch op een stevige, vlakke ondergrond die minstens 3 kg (6,6 lbs.) gewicht kan dragen. Plaats geen zware voorwerpen op de Switch.
• Het stopcontact moet zich binnen 1,82 meter (6 voet) van de Switch bevinden.
• Inspecteer het netsnoer visueel en controleer of het volledig is bevestigd aan de wisselstroomaansluiting.
• Zorg ervoor dat er voldoende ruimte is voor een goede warmteafvoer en voldoende ventilatie rond de Switch. Laat minimaal 10 cm (4 inch) ruimte vrij aan de voor- en achterkant van de Switch voor ventilatie.
• Installeer de Switch op een redelijk koele en droge plaats voor de acceptabele temperatuur- en vochtigheidsbereiken.
• Installeer de Switch op een locatie vrij van sterke elektromagnetische veldgeneratoren (zoals motoren), trillingen, stof en directe blootstelling aan zonlicht.
• Wanneer u de Switch op een vlakke ondergrond installeert, bevestigt u de rubberen voetjes aan de onderkant van het apparaat. De rubberen voetjes dempen de Switch, beschermen de behuizing tegen krassen en voorkomen dat deze andere oppervlakken bekrast.

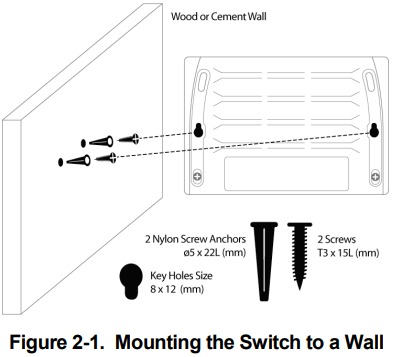

De unit aan een muur bevestigen

De DGS-1005D kan ook aan een muur worden bevestigd. Aan de onderkant van de switch bevinden zich twee bevestigingssleuven voor dit doel. Zorg ervoor dat het voorpaneel zichtbaar is om de LED's te kunnen zien. Raadpleeg onderstaande afbeelding 2-1:

1. 3/4 inch minimum voor houten muur.
2. 3 inch minimum voor betonnen muur.

1. Bevestiging aan een betonnen muur
   1. Bevestig de nylon schroefankers in een betonnen muur.
   2. Draai de T3 x 15L-schroeven in de nylon schroefankers.
   3. Haak de bevestigingsgaten van de switch terug op de schroeven; u hebt de wandmontage voltooid.
2. Bevestiging aan een houten muur
   1. Draai de T3 x 15 L-schroeven in de houten muur.
   2. Haak de bevestigingsgaten van de switch terug op de schroeven; u hebt de wandmontage voltooid.
3. Bevestiging aan een metalen muur
   1. Bevestig de magnetische basisschroeven (optioneel) op de bevestigingsgaten van de switch.
   2. Bevestig de switch aan een metalen oppervlak.
   3. De magneetkit is optioneel en is niet inbegrepen in de verpakking.

Inschakelen

Steek het ene uiteinde van de AC naar DC-voedingsadapter in de stroomconnector van de Switch en het andere uiteinde in het plaatselijke stopcontact.
Nadat de Switch is ingeschakeld, knipperen de LED-indicatoren kort. Dit knipperen van de LED-indicatoren staat voor een reset van het systeem.

Stroomstoring

Als voorzorgsmaatregel, in het geval van een stroomstoring, de Switch loskoppelen. Wanneer de stroom is hersteld, sluit u de Switch weer aan.

Het apparaat aansluiten

OPMERKING: Alle 5 hoogwaardige NWay Ethernet-poorten ondersteunen zowel MDI-II- als MDI-X-verbindingen.

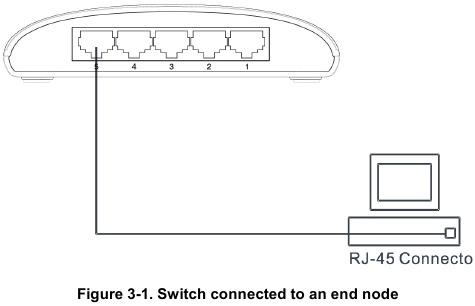

Unit naar eindnode

Eindnodes omvatten pc's die zijn uitgerust met een 10, 100 of 1000 Mbps RJ-45 Ethernet/Fast Ethernet Network Interface Card (NIC) en de meeste routers.
Een eindnode kan worden aangesloten op de Switch via een twisted-pair categorie 3, 4, 5 of 5e UTP/STP-kabel. De eindnode kan worden aangesloten op een van de poorten van de Switch. Zie Afbeelding 3-1.

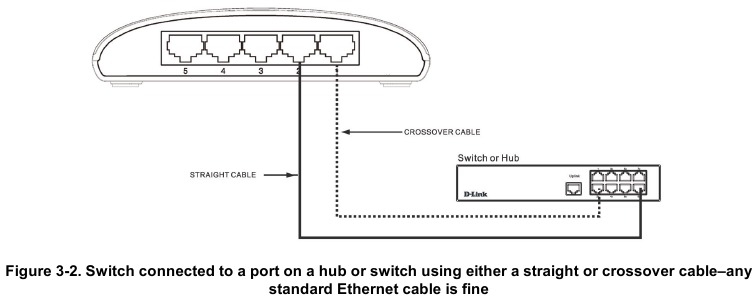

Unit naar hub of switch

Deze verbindingen kunnen op verschillende manieren worden gerealiseerd met behulp van een standaard Ethernet-kabel. Zie Afbeelding 3-2.

• Een 10BASE-T-hub of -switch kan worden aangesloten op de Switch via een twisted-pair categorie 3, 4, 5 of 5e UTP/STP-kabel.
• Een 100BASE-T-hub of -switch kan worden aangesloten op de Switch via een twisted-pair categorie 5 of betere UTP/STP-kabel.
• Een 1000BASE-T-switch kan worden aangesloten op de Switch via een twisted-pair categorie 5 of betere UTP/STP-kabel.

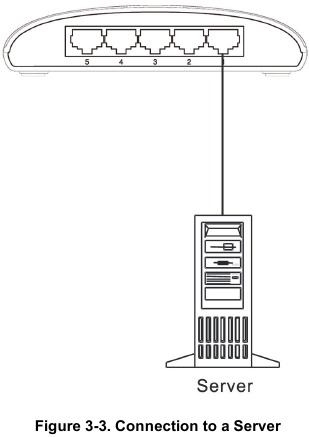

Verbinding maken met netwerkbackbone of server

Elk van de vijf Gigabit Ethernet-poorten is ideaal voor uplinking naar een netwerkbackbone of netwerkserver. Zie Afbeelding 3-3

Technische specificaties

Verklarende woordenlijst

1000BASE-SX – Een korte laser golflengte op multimode glasvezelkabel voor een maximale lengte van 550 meter.
1000BASE-LX – Een lange golflengte voor een "long haul" glasvezelkabel voor een maximale lengte van 10 kilometer.
100BASE-FX – 100Mbps Ethernet-implementatie via glasvezel.
100BASE-TX – 100Mbps Ethernet-implementatie via Categorie 5 en Type 1 Twisted Pair-bekabeling.
10BASE-T – De IEEE 802.3-specificatie voor Ethernet via Unshielded Twisted Pair (UTP)-bekabeling.
veroudering – De automatische verwijdering van dynamische vermeldingen uit de Switch Database die zijn verlopen en niet langer geldig zijn.
ATM – Asynchronous Transfer Mode. Een verbindingsgericht transmissieprotocol gebaseerd op cellen (pakketten) met een vaste lengte. ATM is ontworpen om een compleet scala aan gebruikersverkeer te transporteren, waaronder spraak-, data- en videosignalen.
auto-negotiation – Een functie op een poort waarmee deze zijn mogelijkheden voor snelheid, duplex en flow control kan adverteren. Wanneer deze is verbonden met een eindstation dat ook auto-negotiation ondersteunt, kan de link zelf de optimale werkingsconfiguratie detecteren.
backbone port – Een poort die geen apparaatadressen leert en die alle frames met een onbekend adres ontvangt. Backbone-poorten worden normaal gesproken gebruikt om de switch te verbinden met de backbone van uw netwerk. Merk op dat backbone-poorten voorheen bekend stonden als aangewezen downlink-poorten.
backbone – Het deel van een netwerk dat wordt gebruikt als het primaire pad voor het transporteren van verkeer tussen netwerksegmenten.
Bandbreedte – Informatiecapaciteit, gemeten in bits per seconde, die een kanaal kan verzenden. De bandbreedte van Ethernet is 10 Mbps, de bandbreedte van Fast Ethernet is 100 Mbps.
baud rate – De schakelsnelheid van een lijn. Ook bekend als lijnsnelheid.
BOOTP – Met het BOOTP-protocol kunt u automatisch een IP-adres toewijzen aan een bepaald MAC-adres telkens wanneer een apparaat wordt gestart. Bovendien kan het protocol het subnetmasker en de standaardgateway aan een apparaat toewijzen.
bridge – Een apparaat dat lokale of externe netwerken met elkaar verbindt, ongeacht de protocollen op een hoger niveau. Bridges vormen een enkel logisch netwerk, waardoor het netwerkbeheer wordt gecentraliseerd.
broadcast – Een bericht dat wordt verzonden naar alle bestemmingsapparaten in het netwerk.
broadcast storm – Meerdere gelijktijdige broadcasts die doorgaans de beschikbare netwerkbandbreedte absorberen en netwerkfouten kunnen veroorzaken.
console port – De poort op de switch die een terminal- of modemconnector accepteert. Het verandert de parallelle rangschikking van gegevens in computers in de seriële vorm die wordt gebruikt op datatransmissielinks. Deze poort wordt meestal gebruikt voor dedicated lokaal beheer.
CSMA/CD – Kanaaltoegangsmethode die wordt gebruikt door Ethernet- en IEEE 802.3-standaarden, waarbij apparaten alleen verzenden nadat ze hebben vastgesteld dat het datakanaal gedurende een bepaalde periode vrij is. Wanneer twee apparaten tegelijkertijd verzenden, treedt er een botsing op en vertragen de botsende apparaten hun heruitzendingen gedurende een willekeurige periode.
data center switching – Het punt van aggregatie binnen een bedrijfsnetwerk waar een switch krachtige toegang biedt tot serverfarms, een snelle backbone-verbinding en een controlepunt voor netwerkbeheer en beveiliging.
Ethernet – Een LAN-specificatie die gezamenlijk is ontwikkeld door Xerox, Intel en Digital Equipment Corporation. Ethernet-netwerken werken op 10 Mbps met behulp van CSMA/CD om via bekabeling te werken.
Fast Ethernet – 100Mbps-technologie gebaseerd op de Ethernet/CD-netwerktoegangsmethode.
Flow Control – (IEEE 802.3x) Een manier om pakketten tegen te houden op de verzendpoort van het aangesloten eindstation. Voorkomt pakketverlies op een overbelaste switchpoort.
forwarding – Het proces van het verzenden van een pakket naar zijn bestemming door een internetwerkapparaat.
full duplex – Een systeem dat het mogelijk maakt om pakketten tegelijkertijd te verzenden en te ontvangen en in feite de potentiële doorvoer van een link verdubbelt.
half duplex – Een systeem dat het mogelijk maakt om pakketten te verzenden en te ontvangen, maar niet tegelijkertijd. In tegenstelling tot full duplex.
IP address – Internet Protocol-adres. Een unieke identificatie voor een apparaat dat is aangesloten op een netwerk met behulp van TCP/IP. Het adres is geschreven als vier octetten gescheiden door punten (periods) en bestaat uit een netwerksectie, een optionele subnetsectie en een hostsectie.
IPX – Internetwork Packet Exchange. Een protocol dat communicatie in een NetWare-netwerk mogelijk maakt.
LAN – Local Area Network. Een netwerk van verbonden computerbronnen (zoals pc's, printers, servers) dat een relatief klein geografisch gebied bestrijkt (meestal niet groter dan een verdieping of gebouw). Gekenmerkt door hoge datasnelheden en lage foutpercentages.
latency – De vertraging tussen het moment waarop een apparaat een pakket ontvangt en het moment waarop het pakket wordt doorgestuurd via de bestemmingspoort.
line speed – Zie baud rate.
main port – De poort in een veerkrachtige link die dataverkeer transporteert onder normale bedrijfsomstandigheden.
MDI – Medium Dependent Interface. Een Ethernet-poortverbinding waarbij de zender van het ene apparaat is verbonden met de ontvanger van een ander apparaat.
MDIX – Medium Dependent Interface Cross-over. Een Ethernet-poortverbinding waarbij de interne zend- en ontvangstlijnen zijn gekruist.
MIB – Management Information Base. Slaat de beheerkenmerken en parameters van een apparaat op. MIB's worden gebruikt door het Simple Network Management Protocol (SNMP) om attributen van hun beheerde systemen te bevatten. De switch bevat zijn eigen interne MIB.
multicast – Enkele pakketten gekopieerd naar een specifieke subset van netwerkadressen. Deze adressen worden gespecificeerd in het veld met het bestemmingsadres van het pakket.
protocol – Een set regels voor communicatie tussen apparaten in een netwerk. De regels dicteren formaat, timing, sequencing en foutcontrole.
resilient link – Een paar poorten dat kan worden geconfigureerd zodat de ene de datatransmissie overneemt als de andere uitvalt. Zie ook main port en standby port.
RJ-45 – Standaard 8-aderige connectoren voor IEEE 802.3 10BASE-T-netwerken.
RMON – Remote Monitoring. Subset van SNMP MIB II, waarmee bewakings- en beheermogelijkheden mogelijk zijn door maximaal tien verschillende groepen informatie te adresseren.
RPS – Redundant Power System. Een apparaat dat een back-upstroombron biedt wanneer het op de switch is aangesloten.
server farm – Een cluster van servers op een gecentraliseerde locatie die een grote gebruikerspopulatie bedient.
SLIP – Serial Line Internet Protocol. Een protocol waarmee IP via een seriële lijnverbinding kan werken.
SNMP – Simple Network Management Protocol. Een protocol dat oorspronkelijk is ontworpen om te worden gebruikt bij het beheren van TCP/IP-internetten. SNMP is momenteel geïmplementeerd op een breed scala aan computers en netwerkapparatuur en kan worden gebruikt om vele aspecten van de werking van het netwerk en het eindstation te beheren.
Spanning Tree Protocol – (STP) Een bridge-gebaseerd systeem voor het bieden van fouttolerantie in netwerken. STP werkt door u parallelle paden voor netwerkverkeer te laten implementeren en ervoor te zorgen dat redundante paden worden uitgeschakeld wanneer de hoofdpaden operationeel zijn en ingeschakeld als de hoofdpaden uitvallen.
stack – Een groep netwerkapparaten die zijn geïntegreerd om één logisch apparaat te vormen.
standby port – De poort in een veerkrachtige link die de datatransmissie overneemt als de main port in de link uitvalt.
switch – Een apparaat dat pakketten filtert, doorstuurt en overspoelt op basis van het bestemmingsadres van het pakket. De switch leert de adressen die aan elke switchpoort zijn gekoppeld en bouwt tabellen op basis van deze informatie die wordt gebruikt voor de switchbeslissing.
TCP/IP – Een gelaagde set communicatieprotocollen die Telnet-terminalemulatie, FTP-bestandsoverdracht en andere services biedt voor communicatie tussen een breed scala aan computerapparatuur.
Telnet – Een TCP/IP-applicatieprotocol dat virtuele terminalservice biedt, waardoor een gebruiker kan inloggen op een ander computersysteem en toegang kan krijgen tot een host alsof de gebruiker rechtstreeks met de host is verbonden.
TFTP – Trivial File Transfer Protocol. Hiermee kunt u bestanden (zoals software-upgrades) overzetten vanaf een extern apparaat met behulp van de lokale beheerfuncties van uw switch.
UDP – User Datagram Protocol. Een internetstandaardprotocol waarmee een applicatieprogramma op het ene apparaat een datagram naar een applicatieprogramma op een ander apparaat kan verzenden.
VLAN – Virtual LAN. Een groep locatie- en topologie-onafhankelijke apparaten die communiceren alsof ze zich op een gemeenschappelijk fysiek LAN bevinden.
VLT – Virtual LAN Trunk. Een switch-naar-switch-link die verkeer transporteert voor alle VLAN's op elke switch.
VT100 – Een type terminal dat ASCII-tekens gebruikt. VT100-schermen hebben een op tekst gebaseerde uitstraling.

Veiligheidsinstructies

Gebruik de volgende veiligheidsrichtlijnen om uw eigen persoonlijke veiligheid te waarborgen en om uw systeem te beschermen tegen mogelijke schade. In dit veiligheidsgedeelte wordt het voorzichtigheidspictogram ( ) gebruikt om waarschuwingen en voorzorgsmaatregelen aan te duiden die u moet bekijken en volgen.

Veiligheidswaarschuwingen

Om het risico op lichamelijk letsel, elektrische schokken, brand en schade aan de apparatuur te verminderen, dient u de volgende voorzorgsmaatregelen te volgen.
Neem de service-markeringen in acht en volg ze op. Onderhoud geen enkel product, behalve zoals uitgelegd in uw systeemdocumentatie. Het openen of verwijderen van afdekkingen die zijn gemarkeerd met het driehoekige symbool met een bliksemschicht, kan u blootstellen aan een elektrische schok. Alleen een getrainde servicetechnicus mag onderdelen in deze compartimenten onderhouden.
Als een van de volgende situaties zich voordoet, koppelt u het product los van het stopcontact en vervangt u het onderdeel of neemt u contact op met uw getrainde serviceprovider:

• De voedingskabel, verlengkabel of stekker is beschadigd.
• Er is een object in het product gevallen.
• Het product is blootgesteld aan water.
• Het product is gevallen of beschadigd.
• Het product werkt niet correct wanneer u de bedieningsinstructies volgt.

• Houd uw systeem uit de buurt van radiatoren en warmtebronnen. Blokkeer ook geen koelopeningen.
• Mors geen voedsel of vloeistoffen op uw systeemcomponenten en gebruik het product nooit in een natte omgeving. Als het systeem nat wordt, raadpleeg dan het juiste gedeelte in uw handleiding voor probleemoplossing of neem contact op met uw getrainde serviceprovider.
•
  Steek geen objecten in de openingen van uw systeem. Dit kan brand of een elektrische schok veroorzaken door interne componenten kort te sluiten.
• Gebruik het product alleen met goedgekeurde apparatuur.
• Laat het product afkoelen voordat u afdekkingen verwijdert of interne componenten aanraakt.
• Gebruik het product alleen met het type externe stroombron dat is aangegeven op het elektrische classificatielabel. Als u niet zeker bent van het vereiste type stroombron, raadpleeg dan uw serviceprovider of plaatselijke energiebedrijf.
• Om schade aan uw systeem te helpen voorkomen, moet u ervoor zorgen dat de spanningskeuzeschakelaar (indien aanwezig) op de voeding is ingesteld op de beschikbare stroom op uw locatie:
  • 115 volt (V)/60 hertz (Hz) in het grootste deel van Noord- en Zuid-Amerika en sommige Verre Oosterse landen, zoals Zuid-Korea en Taiwan.
  • 100 V/50 Hz in het oosten van Japan en 100 V/60 Hz in het westen van Japan.
  • 230 V/50 Hz in het grootste deel van Europa, het Midden-Oosten en het Verre Oosten.
• Zorg er ook voor dat aangesloten apparaten elektrisch geschikt zijn om te werken met de beschikbare stroom op uw locatie.
• Gebruik alleen goedgekeurde voedingskabels. Als u geen voedingskabel hebt meegekregen voor uw systeem of voor een optie met wisselstroomvoeding die bedoeld is voor uw systeem, koop dan een voedingskabel die is goedgekeurd voor gebruik in uw land. De voedingskabel moet geschikt zijn voor het product en voor de spanning en stroom die op het elektrische classificatielabel van het product zijn vermeld. De spannings- en stroomsterkte van de kabel moeten hoger zijn dan de waarden die op het product staan aangegeven.
• Om een elektrische schok te helpen voorkomen, steekt u de systeem- en randapparatuurvoedingskabels in correct geaarde stopcontacten. Deze kabels zijn uitgerust met driepolige stekkers om een goede aarding te waarborgen. Gebruik geen adapterstekkers en verwijder de aardingspen niet van een kabel. Als u een verlengkabel moet gebruiken, gebruik dan een 3-aderige kabel met correct geaarde stekkers.
• Neem de classificaties van verlengkabels en stekkerdozen in acht. Zorg ervoor dat de totale ampèrewaarde van alle producten die op de verlengkabel of stekkerdoos zijn aangesloten niet meer bedraagt dan 80 procent van de ampèrewaarde voor de verlengkabel of stekkerdoos.
• Gebruik een piekspanningsbeveiliging, spanningsconditioner of uninterruptible power supply (UPS) om uw systeem te beschermen tegen plotselinge, voorbijgaande stijgingen en dalingen van de elektrische stroom.
• Plaats systeemkabels en voedingskabels zorgvuldig; leid kabels zo dat er niet op kan worden getrapt of over kan worden gestruikeld. Zorg ervoor dat er niets op kabels rust.
• Wijzig voedingskabels of stekkers niet. Raadpleeg een erkende elektricien of uw energiebedrijf voor wijzigingen aan de locatie. Volg altijd uw plaatselijke/nationale bedradingsvoorschriften.
• Neem bij het aansluiten of loskoppelen van de stroom naar hot-pluggable voedingen, indien aangeboden bij uw systeem, de volgende richtlijnen in acht:
  • Installeer de voeding voordat u de voedingskabel op de voeding aansluit.
  • Koppel de voedingskabel los voordat u de voeding verwijdert.
  • Als het systeem meerdere stroombronnen heeft, koppel dan de stroom van het systeem los door alle voedingskabels van de voedingen los te koppelen.
• Verplaats producten met zorg; zorg ervoor dat alle wielen en/of stabilisatoren stevig op het systeem zijn aangesloten. Vermijd plotselinge stops en oneffen oppervlakken.

Algemene voorzorgsmaatregelen voor producten die in een rack kunnen worden gemonteerd

Neem de volgende voorzorgsmaatregelen in acht voor de stabiliteit en veiligheid van het rack. Raadpleeg ook de documentatie over de rackinstallatie die bij het systeem en het rack wordt geleverd voor specifieke waarschuwingen en procedures.
Systemen worden beschouwd als componenten in een rack. Dus "component" verwijst naar elk systeem, evenals naar verschillende randapparatuur of ondersteunende hardware.

Het installeren van systemen in een rack zonder de voorste en zijdelingse stabilisatoren kan ertoe leiden dat het rack kantelt, wat in bepaalde omstandigheden kan leiden tot lichamelijk letsel. Installeer daarom altijd de stabilisatoren voordat u componenten in het rack installeert.
Nadat u systeem-/componenten in een rack hebt geïnstalleerd, mag u nooit meer dan één component tegelijk uit het rack trekken op de schuifmechanismen. Het gewicht van meer dan één uitgeschoven component kan ertoe leiden dat het rack kantelt en kan leiden tot ernstig letsel.

Voordat u aan het rack werkt, moet u ervoor zorgen dat de stabilisatoren aan het rack zijn bevestigd, tot de vloer zijn uitgeschoven en dat het volledige gewicht van het rack op de vloer rust. Installeer voorste en zijdelingse stabilisatoren op een enkel rack of voorste stabilisatoren voor gekoppelde meerdere racks voordat u aan het rack werkt.
Belast het rack altijd van onder naar boven en plaats eerst het zwaarste item in het rack.
Zorg ervoor dat het rack waterpas en stabiel staat voordat u een component uit het rack schuift.
Wees voorzichtig bij het indrukken van de ontgrendelingshendels van de componentrail en het in- of uitschuiven van een component in een rack; de schuifrails kunnen uw vingers beknellen.
Nadat een component in het rack is geplaatst, schuift u de rail voorzichtig in een vergrendelde positie en schuift u vervolgens de component in het rack.
Overbelast de wisselstroomvertakking die het rack van stroom voorziet niet. De totale rackbelasting mag niet meer bedragen dan 80 procent van de classificatie van de vertakking.
Zorg ervoor dat de componenten in het rack voldoende luchttoevoer hebben.
Ga niet op een component staan bij het onderhoud van andere componenten in een rack.

OPMERKING: Een gekwalificeerde elektricien moet alle aansluitingen op gelijkstroom en veiligheidsaarding uitvoeren. Alle elektrische bedrading moet voldoen aan de toepasselijke plaatselijke of nationale voorschriften en praktijken.

Schakel de aardgeleider nooit uit en gebruik de apparatuur niet zonder een correct geïnstalleerde aardgeleider. Neem contact op met de betreffende instantie voor elektrische inspectie of een elektricien als u niet zeker weet of er een geschikte aarding beschikbaar is.

Het systeemchassis moet positief geaard zijn op het frame van de rackkast. Probeer geen stroom op het systeem aan te sluiten voordat de aardingskabels zijn aangesloten. Voltooide stroom- en veiligheidsaardingbedrading moet worden geïnspecteerd door een gekwalificeerde elektrische inspecteur. Er bestaat een energiegevaar als de veiligheidsaardingskabel wordt weggelaten of losgekoppeld.

Bescherming tegen elektrostatische ontlading

Statische elektriciteit kan delicate componenten in uw systeem beschadigen. Om statische schade te voorkomen, ontlaadt u statische elektriciteit van uw lichaam voordat u een van de elektronische componenten aanraakt, zoals de microprocessor. U kunt dit doen door periodiek een ongeverfd metalen oppervlak op het chassis aan te raken.

U kunt ook de volgende stappen ondernemen om schade door elektrostatische ontlading (ESD) te voorkomen:

1. Wanneer u een statisch gevoelige component uit de verzenddoos haalt, verwijder de component dan niet uit het antistatische verpakkingsmateriaal totdat u klaar bent om de component in uw systeem te installeren. Net voordat u de antistatische verpakking uitpakt, moet u ervoor zorgen dat u statische elektriciteit van uw lichaam ontlaadt.
2. Wanneer u een gevoelige component vervoert, plaatst u deze eerst in een antistatische container of verpakking.
3. Behandel alle gevoelige componenten in een statisch veilige ruimte. Gebruik indien mogelijk antistatische vloermatten, werkbankmatten en een antistatische aardingsband.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

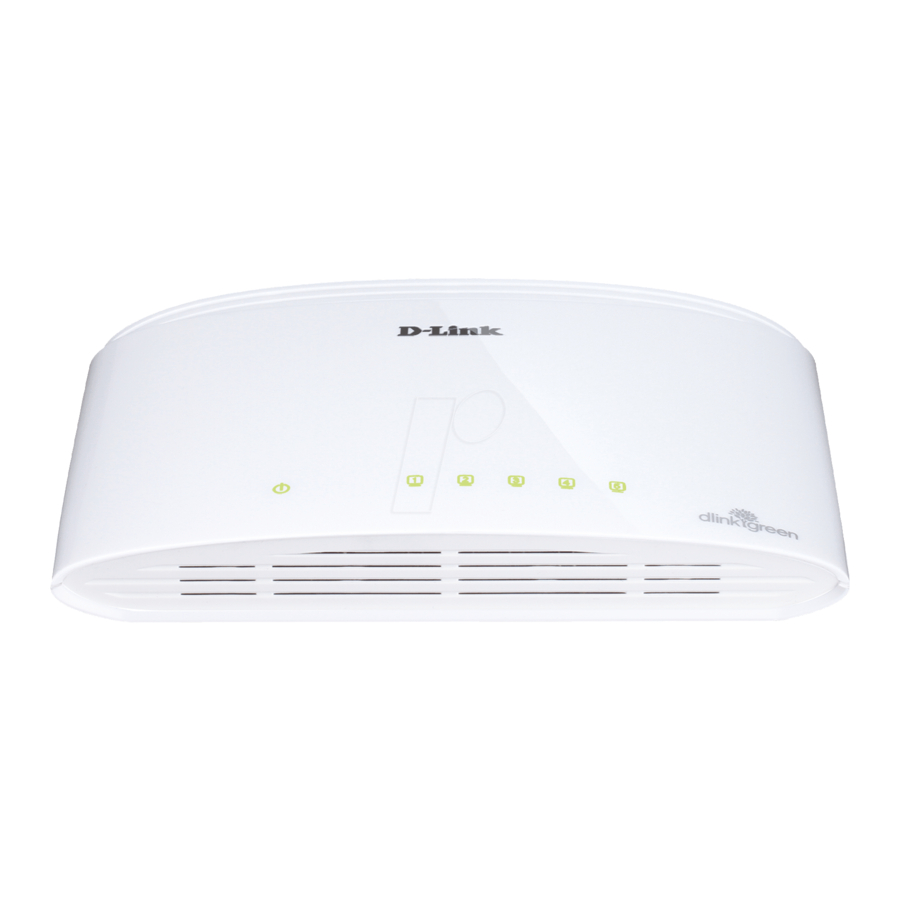

Download D-Link DGS-1005D Handleiding

Beschikbare talen
