behringer PRO MIXER DX626 Handleiding

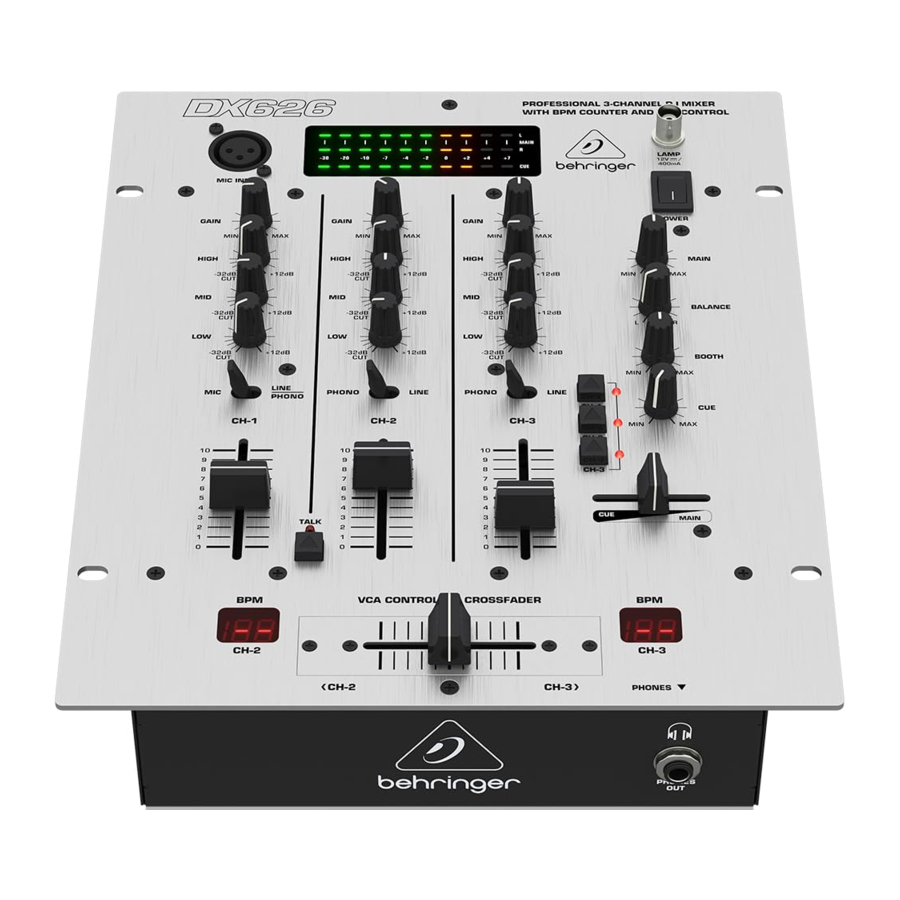

PRO MIXER DX626 Bedieningselementen

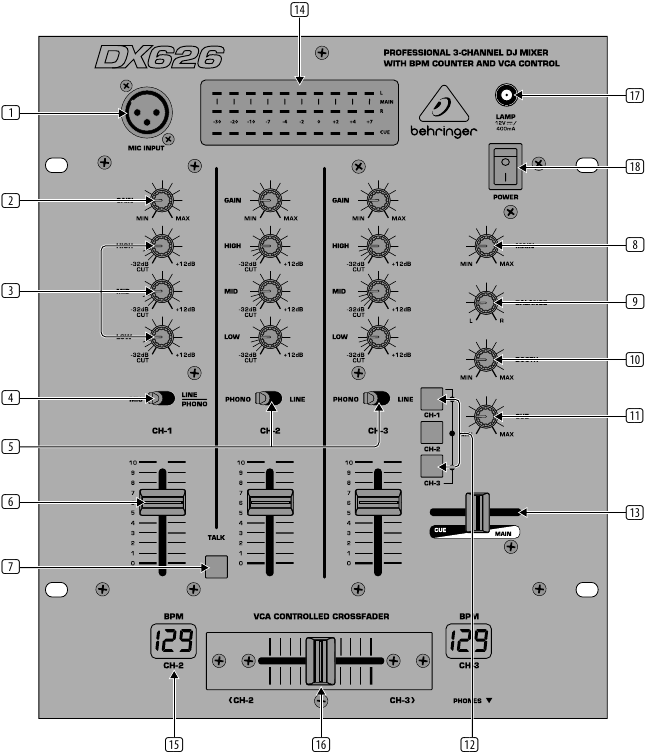

1. De MIC INPUT is de gebalanceerde XLR-connector voor uw dynamische microfoon.
2. De GAIN-regelaar wordt gebruikt om het ingangssignaal van elk kanaal uit te lijnen.
3. Elk ingangskanaal heeft een 3-bands equalizer (HIGH, MID en LOW) met kill-karakteristiek. Het signaal kan dus in veel grotere mate worden verlaagd (-32 dB) dan het kan worden verhoogd (+12 dB).
4. Met de schakelaar MIC/LINE–PHONO kunt u kiezen tussen het microfoonsignaal en het lijn- of phonosignaal op kanaal 1. De positie van de PHONO/LINE-schakelaar op het achterpaneel) bepaalt of de ingang wordt geschakeld naar de phono- of de lijnniveau-instelling van de rechter schakelstand.
5. Op de kanalen 2 en 3 bepaalt u de ingangssignalen met de PHONO/LINE-schakelaar. "Phono" is bedoeld voor het aansluiten van een draaitafel. "Line" moet worden geselecteerd voor alle andere signaalbronnen (bijv. cd- of md-spelers).
6. Pas het kanaalvolume aan met de CHANNEL-fader.
7. De PRO MIXER heeft een talkover-functie. Deze functie is eigenlijk vrij eenvoudig: door op de TALK-knop te drukken, wordt het signaal van de andere ingangskanalen verlaagd (TALK-led licht op), waardoor uw stem duidelijker te horen is via de microfoon.
8. De MASTER-regelaar bepaalt het uitgangsvolume op de MASTER-uitgang).
9. Een BALANCE-regelaar voor de MASTER-uitgang is bedoeld voor het vormgeven van het stereobeeld.
10. De BOOTH-regelaar bepaalt het uitgangsvolume op de BOOTH-uitgang).
11. De CUE-regelaar bepaalt het volume van het hoofdtelefoonsignaal (PFL-signaal).
12. Met de drie knoppen CH-1, CH-2 en CH-3 bepaalt u de signaalbron voor het hoofdtelefoonsignaal. U kunt de kanalen afzonderlijk bekijken of naar alle drie tegelijkertijd luisteren.
13. Met de MASTER/CUE-fader kunt u de volumeverhouding tussen het signaal van de ingangskanalen en het MASTER-signaal op uw hoofdtelefoon regelen.
14. Hier kunt u het volumeniveau van de PFL- en MASTER-signalen aflezen van drie LED-displays met 10 tekens. De onderste LED-keten geeft het PFL-signaal weer en de twee bovenste LED's geven de rechter- en linker MASTER-signalen weer.
15. De PRO MIXER DX626 BPM-teller is een uiterst handige functie. Het zorgt voor een soepele overgang van het ene nummer naar het volgende, waardoor uw sessie een absoluut succes wordt. Het kan de verschillende tempi van nummers in bpm (beats per minute) berekenen. Het linker display geeft het tempo weer op kanaal 2 en het rechter display toont het tempo op kanaal 3.
16. De CROSSFADER is voor het crossfaden tussen kanalen 2 en 3.
17. Dit is de connector voor een in de handel verkrijgbare 12-volt BNC-lamp.
18. Schakel de DX626 in met de POWER-knop.

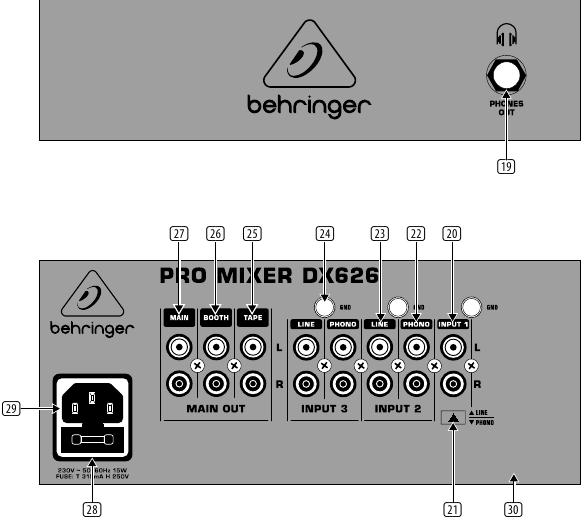

19. Met de HEADPHONES-connector kunt u muziekstukken (PFL-signaal) op uw hoofdtelefoon beluisteren. Uw hoofdtelefoon moet een minimale impedantie van 32 ohm hebben.
20. Dit is de INPUT 1-ingang voor kanaal 1. Deze kan worden geschakeld naar phono- of lijninvoergevoeligheid.
21. Met de PHONO/LINE-schakelaar op de kanaal 1-ingang kunt u kiezen tussen LINE- en PHONO-ingang. Om dat te kunnen doen, moet de MIC/LINE–PHONO-schakelaar op het voorpaneel echter op LINE–PHONO) worden geschakeld.
22. De PHONO-ingangen van kanalen 2 en 3 zijn ook voor het aansluiten van draaitafels.
23. Dit zijn de LINE-ingangen van de kanalen 2 en 3 voor het aansluiten van tapedecks, cd- of md-spelers enz.
24. De GND-connectoren aarden de draaitafels.
25. Via de TAPE-uitgang kunt u uw muziek opnemen door apparaten zoals tapedecks, DAT-recorders enz. aan te sluiten. In tegenstelling tot de MASTER- en BOOTH-uitgangen is het uitgangsvolume vast, waardoor u het ingangsniveau op het opnameapparaat moet aanpassen.
26. De BOOTH-uitgang biedt u een andere mogelijke manier om een versterker aan te sluiten. Het wordt bediend door de BOOTH-regelaar op het voorpaneel. Via deze uitgang kunt u monitorluidsprekers bedienen of zelfs een ander gebied van geluid voorzien.
27. De MASTER-uitgang is voor het aansluiten van een versterker en wordt aangepast met de MASTER-regelaar.
28. Dit is de connector voor de voedingskabel. Hier is het voordeel van de geavanceerde interne voeding te zien: het pulsgedrag van elk versterkercircuit wordt voornamelijk bepaald door de beschikbare spanningsreserves.
29. ZEKERINGHOUDER / SPANNINGSINSTELLING.
30. SERIENUMMER.

Specificaties

Andere belangrijke informatie

1. Online registreren. Registreer uw nieuwe Music Tribe-apparatuur direct na aankoop via musictribe.com. Door uw aankoop te registreren met behulp van ons eenvoudige online formulier, kunnen we uw reparatieclaims sneller en efficiënter verwerken. Lees ook de algemene voorwaarden van onze garantie, indien van toepassing.
2. Storing. Mocht uw door Music Tribe geautoriseerde wederverkoper zich niet in uw buurt bevinden, dan kunt u contact opnemen met de door Music Tribe geautoriseerde uitvoerder voor uw land die vermeld staat onder "Support" op musictribe.com. Mocht uw land niet worden vermeld, controleer dan of uw probleem kan worden opgelost door onze "Online Support" die ook te vinden is onder "Support" op musictribe.com. U kunt ook een online garantieclaim indienen op musictribe.com VOORDAT u het product retourneert.
3. Stroomaansluitingen. Voordat u het apparaat in een stopcontact steekt, moet u ervoor zorgen dat u de juiste netspanning gebruikt voor uw specifieke model. Defecte zekeringen moeten zonder uitzondering worden vervangen door zekeringen van hetzelfde type en dezelfde waarde.

Belangrijke veiligheidsinstructies

RISICO OP ELEKTRISCHE SCHOKKEN!
NIET OPENEN!
Terminals gemarkeerd met dit symbool voeren elektrische stroom met voldoende vermogen om een risico op elektrische schokken te vormen.
Gebruik alleen professionele luidsprekerkabels van hoge kwaliteit met ¼" TS- of twist-locking stekkers die vooraf zijn geïnstalleerd. Alle andere installatie of aanpassingen mogen alleen worden uitgevoerd door gekwalificeerd personeel.
Dit symbool, waar het ook verschijnt, waarschuwt u voor de aanwezigheid van niet-geïsoleerde gevaarlijke spanning in de behuizing - spanning die voldoende kan zijn om een risico op schokken te vormen.
Dit symbool, waar het ook verschijnt, waarschuwt u voor belangrijke bedienings- en onderhoudsinstructies in de bijbehorende documentatie. Lees de handleiding.

Om het risico op elektrische schokken te verminderen, mag u de bovenklep (of het achterste gedeelte) niet verwijderen. Geen door de gebruiker te onderhouden onderdelen binnenin. Laat het onderhoud over aan gekwalificeerd personeel.

Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen en vocht. Het apparaat mag niet worden blootgesteld aan druppelende of spattende vloeistoffen en er mogen geen met vloeistoffen gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.

Deze service-instructies zijn uitsluitend bedoeld voor gebruik door gekwalificeerd servicepersoneel. Om het risico op elektrische schokken te verminderen, mag u geen ander onderhoud uitvoeren dan beschreven in de bedieningsinstructies. Reparaties moeten worden uitgevoerd door gekwalificeerd servicepersoneel.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak het apparaat alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer het apparaat in overeenstemming met de instructies van de fabrikant.
8. Installeer het apparaat niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik het apparaat alleen met de kar, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie kar/apparaat om letsel door kantelen te voorkomen.

13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
15. Het apparaat moet worden aangesloten op een stopcontact met een beschermende aardverbinding.
16. Wanneer de NETSTEKKER of een apparaatkoppeling wordt gebruikt als uitschakelvoorziening, moet de uitschakelvoorziening gemakkelijk bedienbaar blijven.
17. Installeer het apparaat niet in een afgesloten ruimte, zoals een boekenkast of een vergelijkbare kast.
18. Plaats geen open vuurbronnen, zoals brandende kaarsen, op het apparaat.
19. Houd rekening met de milieuaspecten van het weggooien van batterijen. Batterijen moeten worden ingeleverd bij een inzamelpunt voor batterijen.
20. Dit apparaat mag worden gebruikt in tropische en gematigde klimaten tot 45°C.
