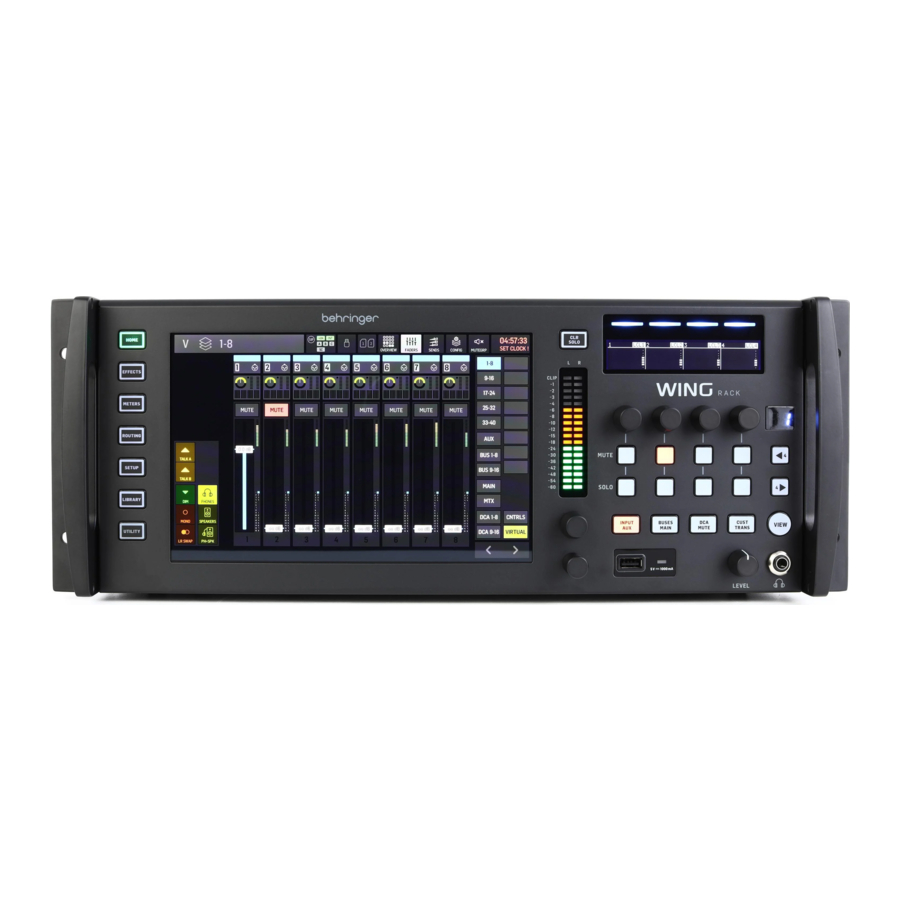

Behringer WING RACK handleiding

Inleiding

Voordat je begint
Het wordt aangeraden om behringer.com te controleren op firmware-updates, aangezien er regelmatig nieuwe functies en bugfixes worden uitgebracht. Raadpleeg hoofdstuk "Firmware-update" in deze QSG voor details over het updateproces.
Ons ontwikkelingsteam staat te popelen om je feedback te lezen op ideas.behringer.com en je te verrassen met nieuwe verbeteringen en functies.

Bron en kanaal – een nieuwe routingbenadering
WING heeft een nieuwe manier geïntroduceerd om signaalbronnen te labelen met namen, pictogrammen en kleuren, samen met hun fysieke parameters. WING-bronnen kunnen worden ingevoerd in een of meerdere kanalen voor signaalverwerking of routing naar bussen of hoofdbussen. Ze kunnen ook rechtstreeks op elke fysieke uitgang worden aangesloten als er geen verwerking nodig is, zoals bij opname-opstellingen, of bij het delen van audio met een andere console voor onafhankelijke mixen.

Bronnen/kanalen/bussen en uitgangen

Externe bronnen

Elke audio-ingang in de console wordt een bron genoemd. Een ingang kan een analoog signaal zijn via de XLR- of 6,35 mm (¼") TRS-connectoren op het achterpaneel, of digitale signalen via StageConnect, USB, AES50, geïnstalleerde uitbreidingskaarten, enz.

WING-bronnen bevatten de volgende informatie:

• Identificerende kenmerken zoals naam, kleur, pictogram en tags.
• Fysieke kenmerken zoals versterking, mute, fase-inversie en fantoomvoeding
• Mono/stereo/mid-side configuratie. Alle 40 kanalen op de console kunnen mono- of stereosignalen verwerken. Analoge en digitale stereosignalen kunnen in een enkel kanaal in de console worden ingevoerd. Zie hoofdstuk "Hoofdschermen" – ROUTING voor meer informatie.

Interne bronnen

WING beschikt ook over gebruikerssignalen, gebruikerspatches en de oscillator die net als elke externe bron kunnen worden gebruikt, maar het zijn in feite signalen die van andere plaatsen in de audio-engine van de console worden gehaald.

2 oscillatoren
Er zijn twee onafhankelijke mono testtoongeneratoren die kunnen worden geconfigureerd voor sinusgolf-, roze ruis- of witte ruisuitvoer. Ze kunnen naar elk kanaal of elke uitgang worden gerouteerd.

24 gebruikerssignalen
Dit zijn signalen die zijn afgeleid van een van de 40 ingangskanalen, 8 aux-ingangskanalen, 16 bussen, 8 matrices of 4 hoofdbussen. Ze kunnen worden afgetapt van de pre- of post-fader aftappunten van het respectieve kanaal en voeren het linker- of rechterkanaal, of een som van beide.

24 gebruikerspatches
Dit zijn ook signalen die rechtstreeks van een van de externe bronsignalen worden gehaald. Met gebruikerspatches kun je stereo combinaties maken van ruwe ingangssignalen die niet tot dezelfde brongroep behoren. Mogelijke toepassingen zijn:

• Het combineren van twee signalen van verschillende brongroepinterfaces in een stereo- of mid-side configuratie.
• Het combineren van niet-aangrenzende signalen in een stereo- of mid-side configuratie.
• Verschillende versterking toepassen op elk kanaal van een stereo- of mid-side configuratie.
• Fantoomvoeding toepassen op slechts één kanaal van een stereo- of mid-side configuratie.

48 mono/stereo-ingangskanalen

De kanalen op WING RACK maken een extreem krachtige en flexibele verwerking van de bron audio mogelijk, voordat deze in bussen of mains worden gemixt. Elk ingangskanaal kan een hoofd- of een alternatieve bron bevatten. Ze kunnen de aanpassingskenmerken van de bron overnemen en automatisch de mono- of stereo configuratie van de bron gebruiken.
In tegenstelling tot andere consoles is het niet nodig om twee mono kanalen aan elkaar te koppelen tot een stereopaar — alle kanalen kunnen mono- of stereosignalen verwerken.
Kanaal audio kan vervolgens naar bussen of mains worden verzonden om te mixen, of het kan afzonderlijk worden afgetapt en rechtstreeks naar de uitgangen worden gerouteerd.

16 stereobussen en 4 stereohoofdbussen

De 16 bussen worden meestal gebruikt voor effectverwerking via sends, monitormixen en het toepassen van groepsverwerking op submixen. Bussen kunnen worden ingevoerd in de 4 hoofdbussen, de eerste 8 bussen of de 8 matrices. De 4 hoofdbussen kunnen alleen naar matrices of uitvoerbestemmingen worden verzonden.

8 matrixbussen

Matrixbussen hebben volledige verwerking en kunnen naar elke uitvoerbestemming worden verzonden. Ze worden vaak gebruikt voor sub- of zonemixen die verwerking of tijduitlijning nodig hebben. Matrixbussen kunnen worden aangestuurd door aux- of hoofdbussen. Ze beschikken ook over twee extra directe ingangen die kunnen worden afgenomen van een van de ingangskanalen, pre- of post-fader afgetapt.
Matrixbussen kunnen worden gebruikt voor het maken van zogenaamde Mix-Minus bussen, door de fase om te keren, d.w.z. de directe ingangen van de mix af te trekken. Dit wordt vaak toegepast in uitzendsituaties wanneer een moderator alles moet horen behalve zijn eigen stem in de mix. Ze kunnen ook worden teruggevoerd naar ingangskanalen.

Hardware beschrijvingen

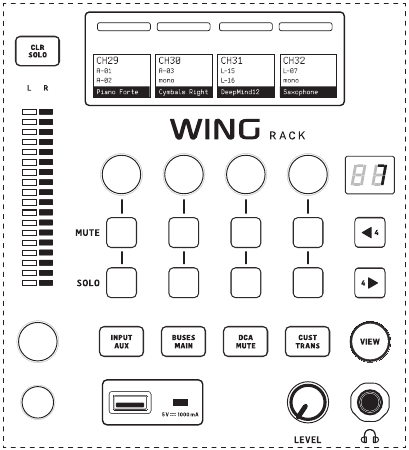

Bedieningspaneel

WING RACK heeft een speciaal geoptimaliseerd gedeelte voor snelle toegang tot de mute-, solo- en fader niveau regelaars van alle kanalen. Mutegroepen, aangepaste regelaars en transportbedieningen van de USB- en WING-LIVE-speler zijn hier ook toegankelijk.

INPUT/AUX
Druk op de knop om te schakelen tussen de volgende lagen:

• Ingangskanalen 1-40.
• Aux-kanalen 1-8.

De kanalen zijn georganiseerd in groepen van vier met hun respectieve niveau-, mute- en solo regelaars.
Navigeer door de kanalen met de en knoppen. Door deze knoppen ingedrukt te houden, ga je direct naar de eerste en laatste pagina. Het huidige paginanummer wordt aangegeven door het LED-scherm boven de en knoppen.
Door op de VIEW-knop te drukken, schakelt u tussen het OVERVIEW- en FADERS-scherm voor de actieve laag. Als je deze knop ingedrukt houdt, wordt het CONFIG-scherm geopend.

BUSES/MAINS
Druk op de knop om te schakelen tussen de volgende lagen:

• Bussen 1-16.
• Hoofdbussen 1-4 en matrices 1-8.

Beide lagen zijn georganiseerd in groepen van vier kanalen. Elke bus/matrix heeft zijn respectieve niveau-, mute- en solo regelaars.
Navigeer door de bussen/matrices met de en knoppen. Door deze knoppen ingedrukt te houden, ga je direct naar de eerste en laatste pagina. Het huidige paginanummer wordt aangegeven door het LED-scherm boven de en knoppen.

DCA/MUTE
Druk op de knop om te schakelen tussen de volgende lagen:

• DCA-groepen 1-16.
• Mutegroepen.

De DCA-groepen worden weergegeven in groepen van vier op de scribble strips met een speciale fader (toegewezen aan de respectieve knop), mute- en solo regelaars.
Navigeer door de DCA-groepen met de en knoppen. Door deze knoppen ingedrukt te houden, ga je direct naar de eerste en laatste pagina. Het huidige paginanummer wordt aangegeven door het LED-scherm boven de en knoppen.
Wanneer de mutegroepenlaag actief is, worden de groepen 1 tot en met 8 toegewezen aan de 8 knoppen die anders worden gebruikt voor mute- en solo regeling.

CUST/TRANS
Druk op de knop om te schakelen tussen de volgende lagen:

• Aangepaste regelaars.
• USB-speler transportbedieningen (wanneer een USB-flashstation is geplaatst).
• WING-LIVE transportbedieningen (wanneer een SD-kaart is geplaatst).

Wanneer de CUSTOM CONTROLS-knop actief is, opent een druk op de VIEW-knop de pagina om de CUSTOM CONTROLS te bewerken. Je kunt een breed scala aan parameters toewijzen aan de 4 knoppen en 8 knoppen in het bedieningspaneel.

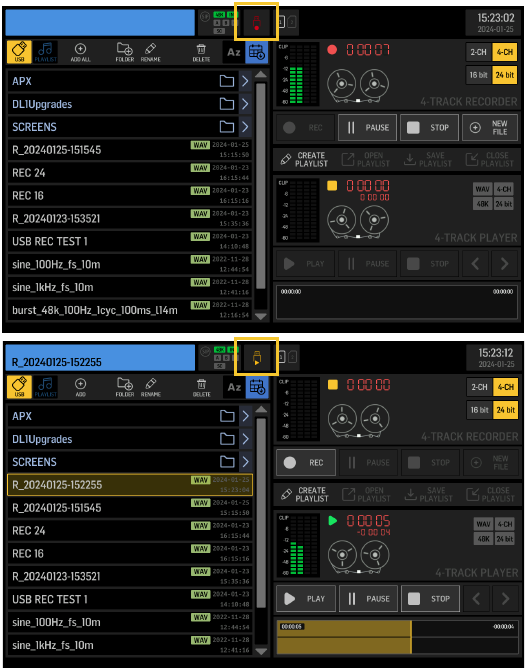

USB-connector
Een USB type-A-connector maakt het mogelijk om een flashstation rechtstreeks op de console aan te sluiten om gegevens op te slaan of te laden. Hierdoor kun je een back-up maken van je showbestanden of je gebruikelijke setup laden op een gehuurde WING-console.
Deze USB-verbinding maakt het opnemen en afspelen van twee- of vierkanaals-WAV-audiobestanden mogelijk. De poort kan ook een draagbaar apparaat opladen, zoals een telefoon of tablet. Flashstations die op de USB-poort zijn aangesloten, kunnen worden losgekoppeld zodra het ACCESS-lampje is uitgeschakeld.

Monitoring
Een speciale knop regelt het hoofdtelefoon uitgangsniveau van de bus MONITOR B (hoofdtelefoonuitgang) die zich in de brongroep "Monitor" in het ROUTING-scherm bevindt. Verdere instellingen voor het monitoring gedeelte zijn te vinden op de SETUP>MONITORS-pagina.

Om de hoofdtelefoonconnectoren op de console te gebruiken, moeten de monitorsignalen naar de bijbehorende uitgangen 1/2, 3/4, 5/6 en 7/8 worden gerouteerd. Deze uitgangen zijn gelabeld met een hoofdtelefoonsymbool op de uitvoer routing pagina.
Als er near-field monitors worden gebruikt, kan een fysieke volumeregeling op twee manieren worden bereikt:

1. Het routeren van de MONITOR B (hoofdtelefoon) bus naar de fysieke uitgangen waarop de luidsprekers zijn aangesloten.
2. Het toewijzen van de MONITORING>SPEAKERS-parameter aan een knop in het CUSTOM CONTROLS-scherm.

Talkback
Het talkback microfoon niveau, de Dim-demping en andere monitorinstellingen kunnen worden aangepast op de SETUP>MONITORS-pagina. Door op de TALKBACK>SETUP-knop te klikken, kunnen de talkback signalen naar verschillende bestemmingen worden verzonden.

Kanaal 40 of Aux 8 kan worden gebruikt als het verwerkingskanaal voor het talkbacksignaal. Verwerking kan naar behoefte worden toegepast. Elke ingang kan worden toegewezen aan het geselecteerde talkbackkanaal.

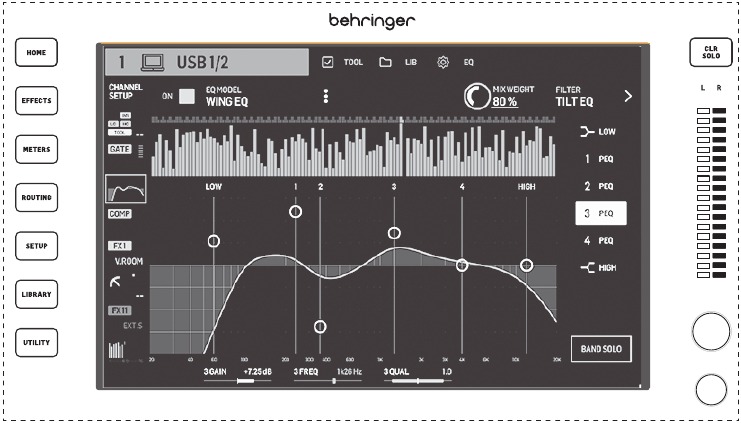

Hoofdscherm

De zeven knoppen aan de linkerkant van het scherm en de VIEW-knoppen in elk hoofdgedeelte van het bovenpaneel geven toegang tot verschillende instellingenschermen. Een overzicht van elk scherm wordt gepresenteerd in hoofdstuk "Hoofdschermen".
De grote stereo meter geeft ofwel de niveaus van de hoofdbus of de solo bus weer. De CLR SOLO-knop maakt alle kanalen en bussen vrij die actief zijn in de solo bus.

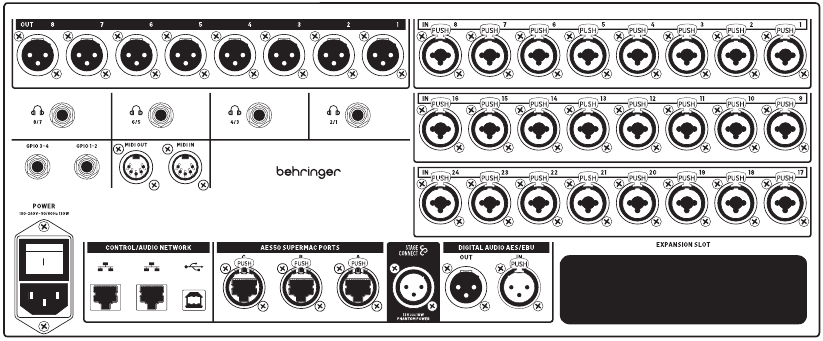

Achterpaneel

Analoge I/O en MIDI en GPIO

De analoge aansluitingen op het achterpaneel omvatten 24 Midas PRO serie microfoon voorversterkers met combo jack connectoren en 8 XLR-uitgangen.
Vier stereo hoofdtelefoons kunnen worden gebruikt voor monitoring. Om bussen aan deze uitgangen toe te wijzen, ga je naar ROUTING>OUTPUTS>LOCAL OUT.
5-pins MIDI IN- en OUT-aansluitingen maken externe MIDI-bediening mogelijk, en een paar ¼" TRS-aansluitingen voor maximaal vier GPIO's maken basis input- en outputopdrachten mogelijk.

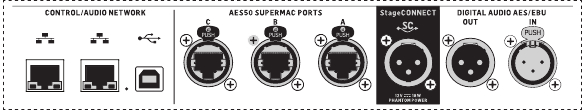

ETHERNET/AES50/Bediening/StageConnect

Met een paar Ethernet-poorten kan een netwerk worden opgezet via een router voor bekabelde of draadloze bediening met behulp van een van de bedieningsapps op een computer of mobiel apparaat.
De console kan ook via de USB type B-connector op een computer worden aangesloten voor de volgende toepassingen:

• 48 input/48 output audio interface. Het bijbehorende ASIO-stuurprogramma kan worden gedownload van behringer.com.
• Firmware-updates.
• Gegevensuitwisseling.

3 AES50-poorten bieden elk tot 48 ingangs- en uitgangskanalen van en naar digitale stageboxen, waardoor een hoog aantal kanalen wordt gegarandeerd en patching van en naar meerdere locaties mogelijk is. De WING is volledig compatibel met alle X32 serie mixers en stageboxen.

Alle AES50-verbindingen tussen WING en stageboxen moeten het volgende hebben:

• Afgeschermde CAT-5e kabels.
• Ethercon-gekoppelde kabeluiteinden.
• Maximale kabellengte van 80 meter.

StageConnect verzendt tot 32 digitale audio ingangs- of uitgangskanalen met behulp van een standaard gebalanceerde XLR-kabel (110 Ω impedantie DMX-kabel aanbevolen).
De interface ondersteunt verschillende busconfiguraties van ingangs- en uitgangskanalen en gebruikt digitale, ongecomprimeerde PCM-audio met 44,1/48 kHz en 24-bits resolutie. StageConnect is ontwikkeld voor flexibele verbindingen op het podium of naar een zij rack en ondersteunt een breed scala aan toepassingen met een latentie van minder dan een milliseconde.
Stereo AES3 (AES/EBU) ingangs- en uitgangsaansluitingen kunnen worden gemaakt via XLR-kabels.

Uitbreidingsslot

De WING-console wordt geleverd met de WING-LIVE-kaart geïnstalleerd, waarmee tot 64 kanalen van 48 kHz / 32-bits audio kunnen worden opgenomen op een paar SD- of SDHC-kaarten. Kaarten met andere protocollen, zoals Dante, MADI en SoundGrid, kunnen in dit slot worden geïnstalleerd.

Voeding

Sluit de meegeleverde IEC-kabel aan.

Hoofdschermen

Het meeste geavanceerde bewerken en bedienen gebeurt op het hoofdscherm. Er kan door de schermen worden genavigeerd via de zeven knoppen aan de linkerkant van het scherm, of via de VIEW-knoppen in elk gedeelte van het bovenpaneel.

Er zijn zes schermen toegankelijk via de knoppen naast het hoofdscherm:

• HOME
• EFFECTS
• METERS
• ROUTING
• SETUP
• LIBRARY

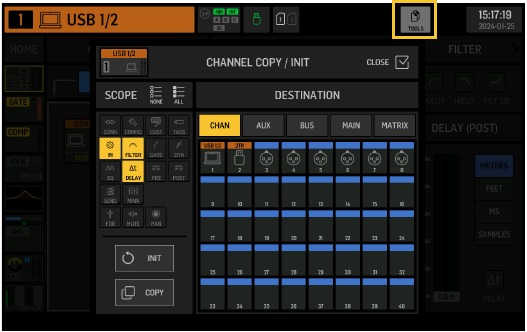

Merk op dat de UTILITY-knop geen specifiek scherm heeft dat eraan gerelateerd is.
Er wordt een statusbalk aan de bovenkant van het scherm weergegeven om snel te kunnen verwijzen naar de kanaalnaam, de klok en waarschuwingen. Dit biedt ook constante toegang tot de SD-kaartbediening, het setupmenu, de bibliotheekfuncties en andere tools.

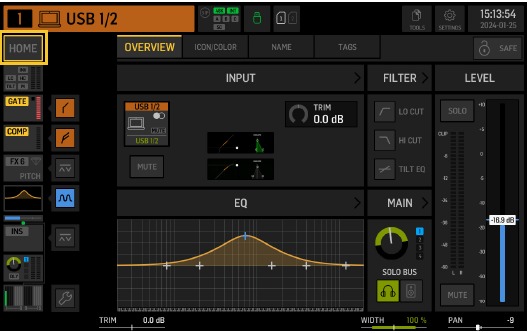

HOME

HOME
Het scherm wordt standaard geopend met een overzicht van het geselecteerde kanaal. Op dit scherm kunnen basisparameters zoals pan en niveau worden aangepast, maar het biedt voornamelijk een startpunt voor toegang tot belangrijke verwerkingsblokken zoals EQ en dynamiek.

De verwerkingsvolgorde van de gate-, dynamiek-, EQ- en insertsecties, evenals het aftappunt voor het signaal dat naar de 16 bussen wordt gestuurd, kan worden aangepast door op het moersleutelpictogram in de linkerbenedenhoek van het HOME-scherm te klikken en de blokken te slepen.

INPUT
Het INPUT-scherm verschijnt als tweede in de linker kolom. De primaire en alternatieve bron die aan het huidige kanaal is toegewezen, wordt hier geselecteerd. Signalen kunnen worden geconfigureerd als mono, stereo of mid-side met de bijbehorende M-, ST- en M/S-knoppen.
Het FILTER-scherm maakt ook deel uit van deze sectie, waardoor low-cut-, high-cut- en geavanceerde filteropties zoals tilt-filter en all-pass-filter voor fase-uitlijning mogelijk zijn.
Ten slotte regelt de DELAY (POST) de vertraging die wordt toegepast op het kanaaluitgangssignaal. Deze vertraging is bijvoorbeeld nodig voor de signalen die luidsprekers aansturen die verder van de hoofd-PA staan.

GATE
Het GATE-scherm verschijnt als derde in de linker kolom. Het blok is standaard ingesteld op een eenvoudige noisegate met algemene parameters zoals drempel en ratio, hoewel andere processors op het Gate Model-menu kunnen worden geladen. De naam van dit blok verandert om het gekozen model weer te geven.

EQ
blok is standaard ingesteld op een 6-bands volledig parametrische equalizer voor ingangskanalen en een 8-bands volledig parametrische equalizer voor bussen. Een verscheidenheid aan digitale en emulaties van analoge EQ-modellen kan worden geselecteerd in het EQ Model-menu.

DYNAMICS
blok biedt een grote selectie digitale en emulaties van analoge compressors, expanders en limiters.

PRE FADER INSERT
Hier kunnen interne of externe effecten van een van de 16 FX-slots in het kanaal worden ingevoegd. Het kan vóór of na de Gate-, EQ- en/of Dynamics-blokken worden geplaatst.

POST FADER INSERT
De tweede insert is vast na de fader en de nabewerking. Het kan worden gebruikt om FX-bewerkingen toe te voegen of om het kanaalniveau te regelen door een van de 2 automatische mixgroepen die automatische gain-sharing toepassen op de toegewezen kanalen.

MAIN
Op het scherm kan het sendniveau naar elk van de vier hoofdbussen worden aangepast, samen met de stereobreedte, de pan en het kanaalfaderniveau.

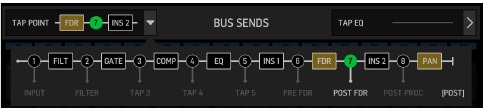

BUS SENDS
Op het laatste scherm in de linker kolom kunnen de sendniveaus naar alle 16 bussen worden aangepast. Het aftappunt voor elke send kan worden ingesteld met behulp van het vervolgkeuzemenu in de linkerbovenhoek, of door op het moersleutelpictogram op het HOME-scherm te klikken en de Tap te verplaatsen. Er is een driebands EQ beschikbaar voor het signaal dat van het aftappunt naar de 16 bussen wordt gestuurd.

De HOME-schermen hebben een vergelijkbaar uiterlijk wanneer een bus, main- of matrixkanaal is geselecteerd, behalve dat er geen GATE-blok beschikbaar is en alleen trim kan worden aangepast. Op het INPUT-scherm kan de bus-send worden ingesteld op pre-fader (afhankelijk van de aftappuntinstelling) of post-fader als ze worden gebruikt voor monitoring of effect-sends, of op subgroep als kanalen naar de bus worden gerouteerd voor algemene verwerking, voorafgaand aan de hoofd-mix.

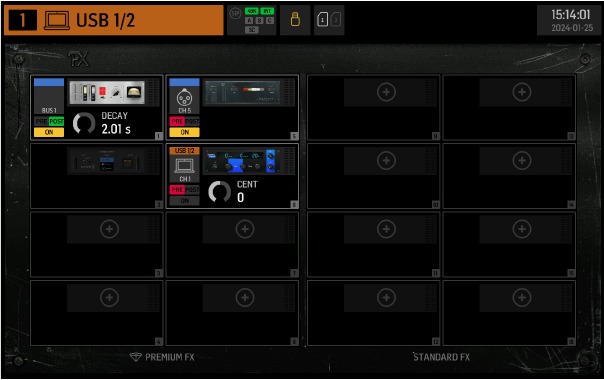

EFFECTS

Het EFFECTS-scherm regelt alle aspecten van de effectprocessors. Gebruikers kunnen kiezen uit een grote verzameling virtuele emulaties van analoge processors, de routing configureren, parameters aanpassen en niveaus bewaken.
De acht PREMIUM FX-slots bieden plaats aan elk apparaat (FX1-8, STD- en CH-categorieën). De STANDARD FX-slots bieden plaats aan STD- en CH-effectcategorieën. Merk op dat de CH-categorie vier kanaalapparaten bevat die drie effectapparaten in één slot integreren, en een masteringapparaat dat er vier integreert.
Er kunnen maximaal 16 apparaten op de slots op het EFFECTS-scherm worden geladen. Deze apparaten kunnen vervolgens als insertpunten worden geladen. De analoge emulaties en digitale effecten die beschikbaar zijn op de GATE-, COMP- en INS-secties van elke kanaalstrip, worden rechtstreeks op elk kanaal geladen en niet op de 16 slots van het EFFECTS-scherm.
Effecten worden meestal op een van de twee manieren op kanalen toegepast: via bus-sends of via insertpunten. Tijdgebaseerde effecten zoals reverb en delay worden meestal ingesteld via bus-sends, terwijl dynamische verwerking meestal wordt ingesteld via insertpunten.

Effecten op bus-sends
Om een effect via een bus-send in te stellen, selecteert u het kanaal waaraan het effect wordt toegevoegd. Activeer in de BUS SEND-sectie van het HOME-scherm de gewenste send door het gewenste kanaal te dempen en de respectievelijke fader op het hoofdscherm aan te passen.
Het insertpunt op het kanaal dat de bus bevat, wordt gebruikt om het gewenste effect te laden. Zorg ervoor dat dit kanaal naar de hoofdbus is gerouteerd. Door de hoeveelheid signaal die naar de bus wordt gestuurd te variëren, kan de gewenste hoeveelheid "nat" effectsignaal voor elk ingangskanaal worden bereikt.

Effecten als insertpunten
Om een effect via een insertpunt in te stellen, tikt u op een van de INS-blokken in de linker kolom van het gewenste ingangskanaal en wijst u een effectprocessor toe die eerder op een van de 16 slots op het EFFECTS-scherm is geladen.
Wanneer u zich op het HOME-scherm van een ingangskanaal bevindt, kunt u door op het moersleutelpictogram te klikken de positie van het eerste insertpunt, evenals de GATE-, COMP- en EQ-secties, herschikken door de gele blokken te slepen.

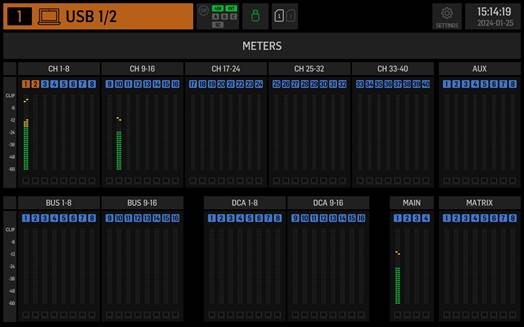

METERS

Het METERS-scherm geeft niveaumeters en mutestatus weer voor alle signaalpaden op de console. De niveaumeters zijn overeenkomstig gegroepeerd: 40 ingangskanalen, 8 aux-kanalen, 16 (auxiliaire) bussen, 16 DCA's, 4 hoofdbussen en 8 matrixbussen. Dit scherm biedt ook een snelle shortcut om in te zoomen op een van de bovenstaande groepen kanalen voor bediening of bewerking, door er gewoon op te tikken.

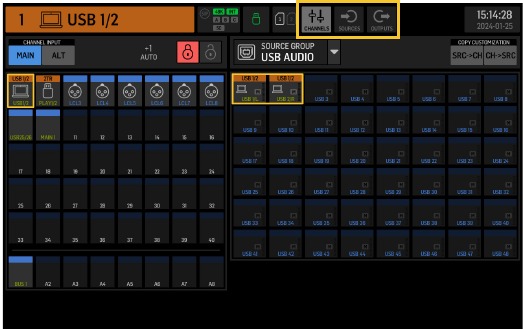

ROUTING

WING biedt flexibele routingopties: elke bron kan worden gerouteerd naar elk kanaal of elke fysieke uitgang. Het patchen van bronnen en uitgangen wordt geconfigureerd op het scherm ROUTING.
Dezelfde bewerkingen kunnen ook worden uitgevoerd in de sectie INPUT van elk kanaal in het HOME-scherm.

Kanalen
Met drie knoppen in de rechterbovenhoek van het scherm selecteert u de kanalen, fysieke ingangen of uitgangen die u wilt bewerken. De eerste knop regelt de kanaalconfiguratie.

Het menu "CHANNEL INPUT" (KANAALINGANG) bepaalt of de hoofd- of alternatieve ingang van het kanaal wordt geconfigureerd. Dit volgt het concept van een inline console, waarbij één kanaal twee ingangen kan hebben die permanent zijn gepatcht en worden geschakeld volgens de behoeften van de gebruiker.

Voordat u gaat bewerken, moet u op het ontgrendelingspictogram klikken. Wanneer deze groen oplicht, is bewerking mogelijk. Wanneer deze rood oplicht, is bewerking geblokkeerd.

De linkerhelft van het scherm toont de 40 ingangskanalen en 8 aux-bussen. De rechterhelft van het scherm toont de beschikbare bronnen die naar de kanalen aan de linkerkant kunnen worden gerouteerd.

Nadat u op het gewenste kanaal hebt geklikt, kan de bron die dat kanaal aanstuurt, worden gekozen in de rechterhelft van het scherm. Door op het vervolgkeuzemenu "SOURCE GROUP" (BRONGROEP) te klikken, kunt u kiezen uit de volgende fysieke bronnen op het achterpaneel van de console of bussen:

• LOCAL IN: 24 fysieke microfoon- of lijningangen.
• AES/EBU IN: twee digitale AES/EBU-ingangen.
• AES50A/AES50B/AES50C: drie AES50-poorten.
• USB AUDIO: de console kan worden gebruikt als een USB-interface met 48 ingangs- en uitgangskanalen.
• EXP CARD: maximaal 64 ingangen, afhankelijk van de geïnstalleerde uitbreidingskaarten.
• MODULE: er zijn maximaal 64 ingangen beschikbaar via DANTE- en SoundGrid-kaarten.
• BUS: elk van de 16 bussen (stereo).
• MAIN: elk van de 4 hoofdbussen (stereo).
• MATRIX: elk van de 8 matrixbussen (stereo).
• OSCILLATOR: twee witte ruis-, roze ruis- of sinusgolfoscillatoren.
• STAGE CONNECT: 32 digitale audiokanalen op 48 kHz en 24 bits via de XLR-connector.
• USB PLAYER: 4 kanalen van de USB-speler (Type A-poort) op het voorpaneel. Bestanden moeten ongecomprimeerde .wav-audio zijn.
• USER SIGNAL: signalen die kunnen worden afgeleid van verschillende punten in de signaalstroom van ingangskanalen, bussen, hoofdbussen of matrixbussen, of opnieuw gepatchte bronnen via een van de 24 gebruikerspatches.

Bij het patchen van meerdere aangrenzende kanalen selecteert u met een klik op de knop "+1 AUTO" (AUTOMATISCH +1) automatisch het volgende consolekanaal voor een snellere ingangstoewijzing.

Om de ingang van een kanaal te wissen, klikt u op "NONE" (GEEN).

De mono-, stereo- of mid-side-configuratie van elk kanaal kan worden geconfigureerd via de knoppen M, ST en M/S.

Bronnen
Wanneer u op de knop Sources (Bronnen) klikt, worden specifieke aanpassingsopties voor de bronnen weergegeven. Alle brongroepen zijn toegankelijk via het vervolgkeuzemenu bovenaan het scherm.
Het is mogelijk om de bron te hernoemen, deze te configureren als een mono-, stereo- of mid-side-bron, fantoomvoeding te activeren (door de 48V-knop ingedrukt te houden), de polariteit om te keren, een pictogram toe te voegen, de bronkleur te wijzigen en mutegroeptags toe te voegen, zodat de bron wordt gedempt wanneer de bijbehorende mutegroep actief is. Signalen die zijn gegroepeerd in stereo- of mid-side-configuraties kunnen naar één kanaal op de console worden gevoerd.
Als de signalen niet aangrenzend zijn (bijvoorbeeld LOCAL IN 1 en 3) of tot verschillende brongroepen behoren (bijvoorbeeld Local IN 1 en AUX 1), kunnen ze worden gegroepeerd met behulp van USER PATCHES (GEBRUIKERSPATCHES).
De USER PATCHES (GEBRUIKERSPATCHES) bevinden zich in de brongroep USER SIGNAL (GEBRUIKERSSIGNAAL) en zijn gelabeld USR 25 tot en met 48. Nadat u op een gebruikerspatch hebt geklikt, wordt het signaal dat erin wordt gevoerd, aan de rechterkant van het scherm toegewezen. Gebruikerspatches kunnen worden geconfigureerd als mono, stereo of mid-side en worden gebruikt als bronnen voor kanalen op de console.

Uitgangen
Wanneer u op de knop Outputs (Uitgangen) klikt, worden de routingopties voor de uitgangen weergegeven. Elke bron kan naar elke uitgang worden gerouteerd.

De linkerkant van het scherm toont de beschikbare digitale en analoge uitgangen. Alle uitvoergroepen zijn toegankelijk via het vervolgkeuzemenu bovenaan het scherm.
Het signaal dat naar de geselecteerde uitgang wordt gevoerd, kan aan de rechterkant van het scherm worden gekozen. Alle brongroepen zijn toegankelijk via het vervolgkeuzemenu bovenaan het scherm.
De uitvoergroepen WLIVE REC en RECORDER (RECORDER) regelen de routing voor opname op twee SD-kaarten of op een USB-flashstation dat is aangesloten op het voorpaneel. Er kunnen maximaal 64 kanalen worden opgenomen op de SD-kaarten (32 op elke kaart) of 4 kanalen op een USB-flashstation. Er kunnen maximaal 48 kanalen worden opgenomen op een computer die via USB op het achterpaneel is aangesloten.

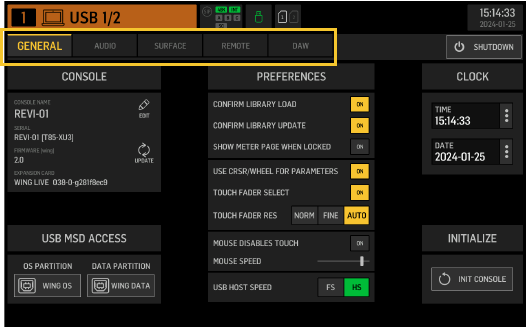

SETUP

Algemeen
De linkerkant van het scherm toont de console naam die kan worden bewerkt, het serienummer, de firmwareversie en de geïnstalleerde uitbreidingskaart.
USB MSD ACCESS regelt de inhoud die wordt weergegeven wanneer deze via USB op een computer is aangesloten. Selecteer WING OS om software-updates op de console te laden. Selecteer WING DATA om opgeslagen console-showgegevens te beheren (shows, snips, snaps, presets, clips). Om de console los te koppelen van de computer of om terug te keren naar audio afspelen via USB vanaf de computer, werpt u de console uit zoals gewoonlijk gedaan met een normaal USB-flashstation.
De tijd en datum kunnen worden ingesteld in het CLOCK-menu (KLOK).
INIT CONSOLE wordt gebruikt om de kanalen, aux, bussen, hoofdbussen, matrixbussen, bronnen, uitgangen, DCA's, mutegroepen en effecteninstellingen van de console te resetten. Alle items kunnen worden geselecteerd door op ALL (ALLES) te klikken. Specifieke items kunnen worden geselecteerd door erop te klikken. Om de selectie te wissen, klikt u op NONE (GEEN). De instellingen van de geselecteerde items worden gereset wanneer u op INIT (INITIALISEREN) klikt.
Als alternatief kan de console worden gereset door de CLR SOLO-knop (SOLO WISSEN) op het hoofdscherm ingedrukt te houden terwijl u de console inschakelt.

Audio
De sectie AUDIO CLOCK (AUDIOKLOK) regelt de samplefrequentie (CLOCK RATE) (KLOKFREQUENTIE) en de woordklokbron (SYNC SOURCE) (SYNCHRONISATIEBRON) van de console.
Door op het kanaal- en aux-busraster onder INPUT SELECT (INGANGSELECTIE) te klikken, is het mogelijk om eenvoudig te schakelen tussen de MAIN- en ALT-ingang voor alle 40 kanalen en 8 aux-bussen. PREFERENCES (VOORKEUREN) bevat meerdere dempings- en solo-opties.
Verschillende solo's kunnen worden ingesteld als pre (PFL) of post fader (AFL).
USB AUDIO selecteert het aantal kanalen dat beschikbaar is via de type-B USB-verbinding op het achterpaneel van 2 tot 48 kanalen.
AUTOMIX regelt automatisch het niveau van meerdere bronnen, zodat het uitgangsniveau uniform blijft. Dit is handig in situaties waarin verschillende sprekers tegelijkertijd op het podium spreken, bijvoorbeeld. Maximaal 16 kanalen kunnen automix (in de post-insert slot) gebruiken in twee groepen (A/B).

Oppervlak
Dit scherm bevat meerdere opties met betrekking tot de lichten, meting en krabbels van het consoleoppervlak.

Remote
Meerdere console instellingen kunnen worden bediend via MIDI, hetzij via een DIN-5 of een USB-verbinding. De sectie MIDI REMOTE CONTROL (MIDI-AFSTANDSBEDIENING) bepaalt welke parameter wordt bediend via welke verbinding.
De HA REMOTE-sectie (HA-AFSTANDSBEDIENING) regelt de afstandsbediening van de console via de AES50 A-, B- en C-poorten.
De IP-modus en het adres kunnen worden ingesteld in de sectie NETWORK (NETWERK).

DAW
De WING-console kan worden gebruikt als een DAW-controller. De respectieve setup is beschikbaar op het DAW-scherm. Presets voor verschillende DAW's kunnen automatisch worden geladen via het vervolgkeuzemenu.
Om de console als DAW-controller te laten functioneren, moet op de knop REMOTE CONTROL (AFSTANDSBEDIENING) links van de aangepaste bedieningselementen worden gedrukt.

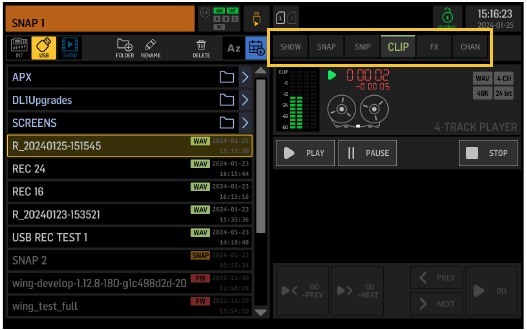

BIBLIOTHEEK

Het scherm BIBLIOTHEEK is de bestandsbeheerder voor verschillende soorten media, waaronder .wav-audiobestanden, snapshots, snippets en effect- en kanaalpresets die zijn opgeslagen in het interne geheugen van de console of op een USB-flashstation dat is aangesloten op het voorpaneel.

SNAP
Het tabblad SNAP wordt gebruikt om snapshots te beheren die de instellingen van de kanalen, auxen, bussen, hoofdbussen, matrixbussen, bronnen, uitgangen, DCA's, mute-groepen en effecten van de console opslaan.
De inhoud die kan worden opgeslagen, omvat kanaalaanpassing, tags, patching, filters, tijdsvertraging, kanaalstrookinstellingen, EQ, pannen, sends, fader, mute en de volgorde van de verwerking in het kanaal.
Met de knop SAVE (OPSLAAN) worden alle instellingen van de console opgeslagen. SAVE+SCOPE (OPSLAAN+BEREIK) stelt de gebruiker in staat specifieke inhoud te selecteren die moet worden opgeslagen voor specifieke kanalen. Met de knoppen NONE (GEEN) en ALL (ALLE) kan de gewenste inhoud sneller worden geselecteerd.
De snapshot wordt opgeslagen in het interne geheugen van de console of op de USB-flashdrive die is aangesloten op het voorpaneel, afhankelijk van welke locatie is geselecteerd in de linkerbovenhoek van het scherm.

Nadat er wijzigingen zijn aangebracht in de instellingen van de console, kunnen deze worden opgeslagen in een reeds bestaande snapshot door op de gewenste snapshot te klikken en vervolgens op UPDATE (BIJWERKEN) te klikken. Als alleen specifieke kanalen of inhoud moeten worden bijgewerkt, klikt u op PARTIAL UPDATE (GEDEELTELIJKE UPDATE) en selecteert u de gewenste instellingen.
Om een ​​snapshot met of zonder een gedefinieerd bereik te laden, klikt u op LOAD (LADEN). Een snapshot slaat altijd alle parameters op, maar roept alleen de opgegeven parameters op wanneer SAVE+SCOPE wordt gebruikt. Om het SCOPE (BEREIK) van een bestaande snapshot te bewerken, klikt u op EDIT SCOPE (BEREIK BEWERKEN). Specifieke instellingen kunnen ook worden geladen vanuit een complete snapshot met de knop PARTIAL LOAD (GEDEELTELIJK LADEN).

SNIP
Snippets kunnen worden gebruikt om nauwkeurigere aanpassingen van instellingen op te roepen, zoals specifieke processorwijzigingen in de kanaalstrook. Om te selecteren welke instellingen in een snippet worden opgeslagen, klikt u op de knop REC (OPN) en past u de gewenste instellingen handmatig aan. Het aantal gewijzigde parameters wordt op het scherm weergegeven. Zorg ervoor dat u op STOP (STOP) klikt nadat alle wijzigingen zijn aangebracht.
Het is mogelijk om parameters toe te voegen aan of te verwijderen uit een snippet met behulp van de knoppen ADD ITEMS (ITEMS TOEVOEGEN) en REMOVE ITEMS (ITEMS VERWIJDEREN).

GLOBAL
Elk kanaal, elke bus, bron, uitgang, DCA, mute-groep of effect en de bijbehorende inhoud kan worden beschermd tegen overschrijving bij het laden van snapshots of snippets. Om dit te doen, klikt u op de knop GLOBAL (GLOBAAL) in de rechterbovenhoek van het scherm en geeft u aan wat moet worden beschermd. Wanneer een instelling is beschermd, wordt het slotpictogram rood.

CLIP
De WING console kan .wav-bestanden afspelen die eerder van een computer zijn gekopieerd naar het interne geheugen via de WING DATA USB-verbinding, een USB-flashdrive die is aangesloten op het voorpaneel of .wav-opnamen die door de console zijn gemaakt en opgeslagen op een USB-flashdrive of op maximaal twee SD-kaarten op het achterpaneel. Clips kunnen worden geselecteerd in het linkerpaneel en worden afgespeeld met het rechterpaneel.

FX
De effecten die zijn geladen op de 16 slots van het EFFECTS-scherm worden weergegeven op het FX-scherm. De set-up van de 16 slots kan worden opgeslagen en opgeroepen.

CHAN
Individuele kanalen kunnen ook worden opgeslagen en opgeroepen. Alle kanaalinstellingen worden opgeslagen bij gebruik van deze functie. Bij het laden worden alleen de geselecteerde configuraties geladen.

SHOW

Snapshots, snippets, clips, FX-setups en kanaalsetups kunnen worden gegroepeerd en opgeslagen als Shows. Om dit te doen, gaat u naar het tabblad SHOW en klikt u op CREATE (MAKEN). Navigeer naar het gewenste item op het interne geheugen of de flashdrive, zorg ervoor dat het tabblad SHOW is geopend en klik vervolgens op de knop ADD ITEM TO SHOW (ITEM AAN SHOW TOEVOEGEN).
Klik op de knop SAVE (OPSLAAN) op het tabblad SHOW.

Items in een Show kunnen in een specifieke volgorde worden gerangschikt. De itemvolgorde wordt weergegeven wanneer het filmpictogram is geselecteerd.

De items kunnen worden genavigeerd met behulp van de SHOW CNTRL (SHOW-BEDIENING) knop in het middengedeelte van de console. PREV (VORIGE) en NEXT (VOLGENDE) selecteren de items. GO (START) activeert elk item. GO+PREV (START+VORIGE) en GO+NEXT (START+VOLGENDE) selecteren en activeren de items automatisch.

UTILITY

Deze knop heeft geen eigen scherm, maar werkt eerder in combinatie met andere schermen. De functie is contextafhankelijk, dus het indrukken van de knop UTILITY (HULPPROGRAMMA) kan extra opties of instellingen voor configuratie oproepen, afhankelijk van welk scherm momenteel actief is.

Zelfstandige recorders/spelers

De USB- en SD-recorders en hun bijbehorende spelers zijn toegankelijk via de pictogrammen bovenaan het hoofdscherm.

USB-recorder

Er kunnen maximaal 4 kanalen worden opgenomen op een flashdrive die is aangesloten op het voorpaneel. De signalen die deze vier kanalen voeden, worden toegewezen via de uitvoergroep RECORDER in het gedeelte OUTPUTS van het ROUTING-scherm.

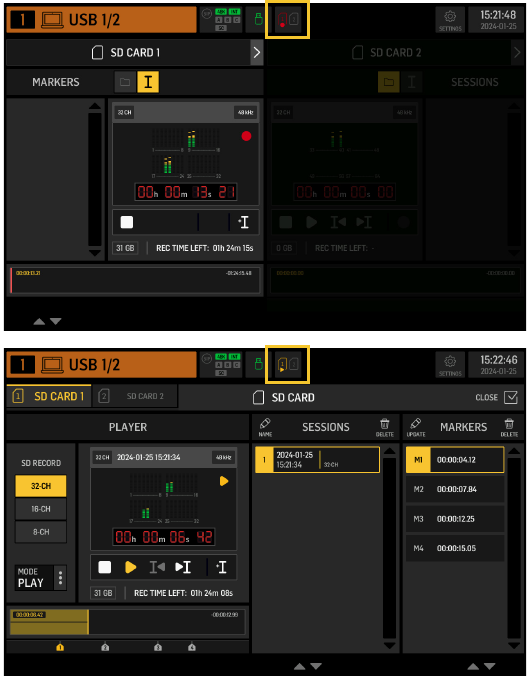

WING-LIVE SD-recorder

Er kunnen maximaal 64 kanalen worden opgenomen op twee SD-kaarten in de WING-LIVE uitbreidingskaart. Er worden 32 kanalen opgenomen op elke kaart. De signalen die elk kanaal voeden, worden toegewezen via de uitvoergroep WLIVE REC in het gedeelte OUTPUTS van het ROUTING-scherm.

Firmware-updates

De WING-consolefirmware kan eenvoudig worden bijgewerkt via USB. Download het firmwarebestand van de productpagina op behringer.com en volg deze stappen:

1. Open de pagina SETUP/GENERAL en schakel OS ACCESS in.
2. Sluit een USB-kabel aan op de poort op het achterpaneel en op uw computer.
3. Er verschijnt een virtuele schijf op uw computer, vergelijkbaar met het aansluiten van een flashdrive of externe harde schijf. Dubbelklik op de schijf om deze te openen.
4. Sleep het nieuwe firmwarebestand naar de schijf. Let op: hoewel WING altijd opstart met de meest recente firmware op die schijf, is het raadzaam om oudere firmwarebestanden te verwijderen of naar een submap te verplaatsen.

Als de console niet normaal opstart, kunt u de firmware nog steeds bijwerken met behulp van deze procedure:

1. Terwijl de console is uitgeschakeld, sluit u een USB-kabel aan op de poort op het achterpaneel en op uw computer.
2. Houd SETUP ingedrukt en schakel vervolgens de console in
3. Er verschijnt een OS- en DATA-schijf op uw computer, vergelijkbaar met het aansluiten van een flashdrive of externe harde schijf. Dubbelklik op een schijf om deze te openen.
4. Sleep het nieuwe firmwarebestand naar de OS-schijf.
   OPMERKING: WING start altijd op met de meest recente firmware op die schijf.
5. Nadat het bestand is overgebracht, werpt u de virtuele schijf uit. De console zou automatisch opnieuw moeten opstarten met de nieuwe firmware geïnstalleerd. Als dit niet het geval is, schakel de console dan handmatig uit en weer in.

Snelkoppelingen

Belangrijke veiligheidsinstructies

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

Aansluitingen die zijn gemarkeerd met dit symbool, voeren elektrische stroom van voldoende omvang om een risico op elektrische schokken te vormen.
Gebruik alleen professionele luidsprekerkabels van hoge kwaliteit met ¼" TS- of twist-locking stekkers die vooraf zijn geïnstalleerd. Alle andere installatie of wijzigingen mogen alleen worden uitgevoerd door gekwalificeerd personeel.

Dit symbool waarschuwt u, waar het ook verschijnt, voor de aanwezigheid van niet-geïsoleerde gevaarlijke spanning in de behuizing - spanning die voldoende kan zijn om een risico op schokken te vormen.

Dit symbool waarschuwt u, waar het ook verschijnt, voor belangrijke bedienings- en onderhoudsinstructies in de bijbehorende literatuur. Lees de handleiding.

Om het risico op elektrische schokken te verminderen, mag u de bovenklep (of het achterste gedeelte) niet verwijderen. Er bevinden zich geen onderdelen in de behuizing die door de gebruiker kunnen worden gerepareerd. Laat het onderhoud over aan gekwalificeerd personeel.

Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen en vocht. Het apparaat mag niet worden blootgesteld aan druppelende of spattende vloeistoffen en er mogen geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.

Deze service-instructies zijn uitsluitend bedoeld voor gebruik door gekwalificeerd onderhoudspersoneel. Om het risico op elektrische schokken te verminderen, mag u geen ander onderhoud uitvoeren dan beschreven in de bedieningsinstructies. Reparaties moeten worden uitgevoerd door gekwalificeerd onderhoudspersoneel.

Raadpleeg de informatie op de buitenkant van de onderste behuizing voor elektrische en veiligheidsinformatie voordat u het apparaat installeert of bedient.

1. Lees en volg alle instructies en waarschuwingen.
2. Houd het apparaat uit de buurt van water (behalve voor buitenproducten).
3. Maak het apparaat alleen schoon met een droge doek.
4. Blokkeer de ventilatieopeningen niet. Installeer het apparaat niet in een afgesloten ruimte. Installeer het apparaat alleen volgens de instructies van de fabrikant.
5. Bescherm het netsnoer tegen beschadiging, met name bij stekkers en stopcontacten van het apparaat.
6. Installeer het apparaat niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
7. Omzeil niet het veiligheidsdoel van de gepolariseerde of geaarde stekker. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere (alleen voor de VS en Canada). Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
8. Gebruik alleen hulpstukken en accessoires die worden aanbevolen door de fabrikant.
9. Gebruik alleen de gespecificeerde karren, standaards, statieven, beugels of tafels. Wees voorzichtig om kantelen te voorkomen bij het verplaatsen van de combinatie van kar/apparaat.

10. Haal de stekker uit het stopcontact tijdens onweer of als het apparaat lange tijd niet wordt gebruikt.
11. Gebruik alleen gekwalificeerd personeel voor onderhoud, vooral na schade.
12. Het apparaat met een beschermende aardingsaansluiting moet worden aangesloten op een MAINS-stopcontact met een beschermende aardingsaansluiting.
13. Wanneer de MAINS-stekker of een apparaatkoppeling wordt gebruikt als de ontkoppelinrichting, moet de ontkoppelinrichting gemakkelijk bedienbaar blijven.
14. Vermijd installatie in afgesloten ruimtes zoals boekenkasten.
15. Plaats geen open vuurbronnen, zoals brandende kaarsen, op het apparaat.
16. Bedrijfstemperatuurbereik 5° tot 45°C (41° tot 113°F).

Referenties

• Behringer | Home
• Behringer

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Behringer WING RACK handleiding

Beschikbare talen
