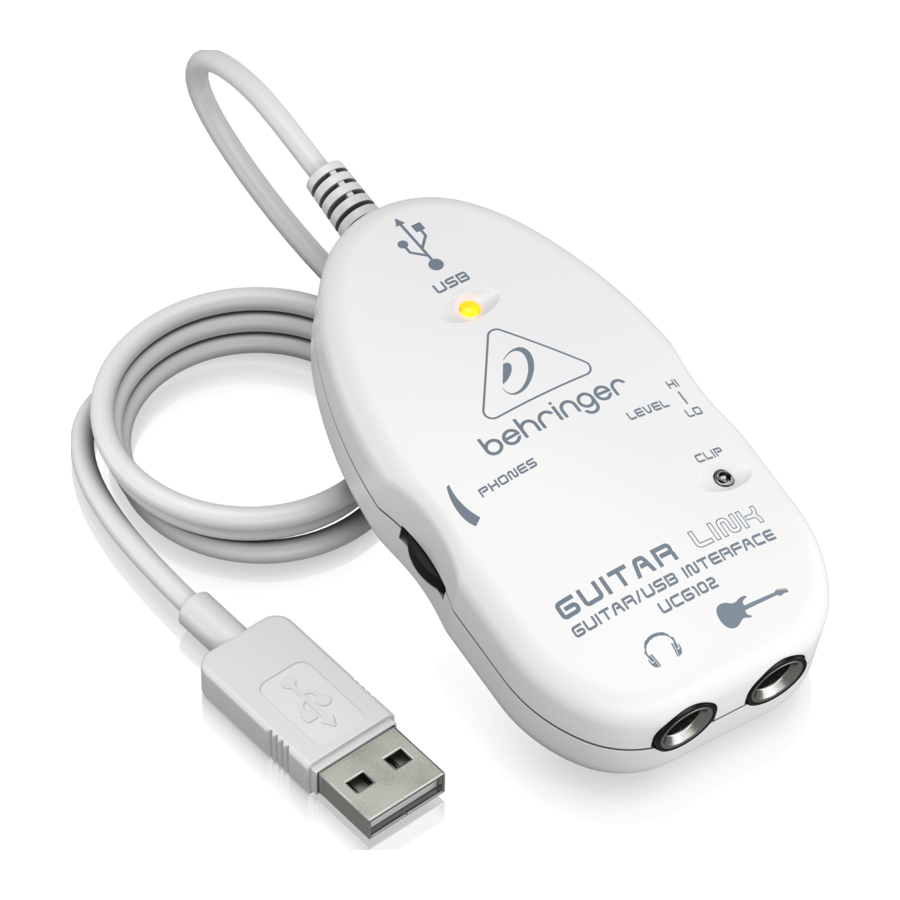

Behringer GUITAR LINK UCG102 Handleiding

Inleiding

Hartelijk dank voor het vertrouwen dat u in ons stelt door de GUITAR LINK UCG102 aan te schaffen. Uw computer wordt het ultieme werkplatform waarop u de klassieke effecten kunt gebruiken, zowel in de studio als op het podium. Met een notebook, een gitaar en de UCG102 is het nu mogelijk om onderweg te werken, of het nu in de trein of in het hotel is. De GUITAR LINK UCG102 wordt geleverd met een eersteklas modelleringssoftware met virtuele versterkers en effectpedalen. Begeleid nummers in MP3-, WAV- en AIFF-formaat die u vanaf uw pc of Mac-computer kunt afspelen. Een hoofdtelefoonaansluiting met een volumeregelaar is ook beschikbaar, zodat u ongestoord van de sessie kunt genieten met uw favoriete volumes, geheel volgens het motto "Plug'n Rock".

Voordat je begint

Verzending
Uw GUITAR LINK UCG102 is zorgvuldig verpakt in de fabriek om een veilig transport te garanderen. Mocht de staat van de kartonnen doos suggereren dat er schade is ontstaan, inspecteer het apparaat dan onmiddellijk en zoek naar fysieke indicaties van schade.

• Beschadigde apparatuur mag NOOIT rechtstreeks naar ons worden gestuurd. Informeer onmiddellijk de dealer bij wie u het apparaat hebt gekocht, evenals het transportbedrijf waarvan u de levering hebt ontvangen. Anders kunnen alle claims voor vervanging/reparatie ongeldig worden verklaard.
• Gebruik altijd de originele verpakking om schade door opslag of verzending te voorkomen.
• Laat kinderen nooit zonder toezicht met het apparaat of de verpakking spelen.
• Lever alle verpakkingsmaterialen op een milieuvriendelijke manier in.

Online registratie

Registreer uw nieuwe BEHRINGER-apparatuur direct na uw aankoop door naar behringer.com te gaan en de voorwaarden van onze garantie zorgvuldig te lezen.

Mocht uw BEHRINGER-product defect raken, dan is het onze bedoeling om het zo snel mogelijk te laten repareren. Neem contact op met de BEHRINGER-verkoper bij wie de apparatuur is gekocht om een garantieservice te regelen. Mocht uw BEHRINGER-dealer zich niet in uw buurt bevinden, dan kunt u rechtstreeks contact opnemen met een van onze dochterondernemingen. De bijbehorende contactgegevens zijn opgenomen in de originele verpakking van de apparatuur (Global Contact Information/European Contact Information). Mocht uw land niet vermeld staan, neem dan contact op met de dichtstbijzijnde distributeur. Een lijst van distributeurs is te vinden in het ondersteuningsgedeelte van onze website (behringer.com).

Door uw aankoop en apparatuur bij ons te registreren, kunnen we uw reparatieclaims sneller en efficiënter verwerken. Bedankt voor uw medewerking!

Bedieningselementen en aansluitingen

U kunt de UCG102 rechtstreeks op een versterker aansluiten via de jackconnector en op uw pc of Mac-computer via de USB-connector. De USB-aansluiting levert de stroom voor de UCG102.

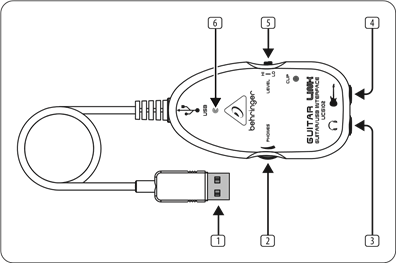

Afb. 2.1: Bedieningselementen en aansluitingen

1. U kunt de gitaar via de USB-aansluiting op uw computer aansluiten. De blauwe controle-led (6) geeft aan dat er een verbinding met de computer tot stand is gebracht.
2. De VOLUME-regelaar past het volumeniveau van de hoofdtelefoonuitgang aan. Draai de regelaar helemaal naar links voordat u de hoofdtelefoon aansluit. Dit helpt u de schade te voorkomen die wordt veroorzaakt door hoge volume-instellingen.
3. U kunt een in de handel verkrijgbare ¼"-jack gebruiken voor de-aansluiting.

Wij willen u erop wijzen dat extreem luide geluidsniveaus uw gehoor en uw hoofdtelefoon/luidsprekers kunnen beschadigen. Draai de VOLUME-regelaar helemaal met de klok mee voordat u het apparaat inschakelt. Wees voorzichtig om te allen tijde een geschikt volume te selecteren.

4. U kunt de UCG102 via de gitaaringang (**SIGNfrac14"-jack) op uw gitaar aansluiten. Gebruik een commerciële ¼" mono-jackkabel.
5. U kunt het gitaarsignaal wijzigen met de LEVEL-schakelaar. Bij hoge signaalniveaus gaat de CLIP-led (boven het BEHRINGER-LOGO) rood branden, in welk geval u de LEVEL-schakelaar op LOW moet zetten.
6. De blauwe led geeft de status van de USB-verbinding aan.

Toepassingsvoorbeeld

U kunt de UCG102 rechtstreeks op uw computer aansluiten om op te nemen, mee te spelen met een playback of rechtstreeks over de modelleringsversterkers en effecten te spelen. Met de UCG102 kun je direct aan de slag, waar je ook bent. Gewoon aansluiten en beginnen met rocken.

Bediening van de connector

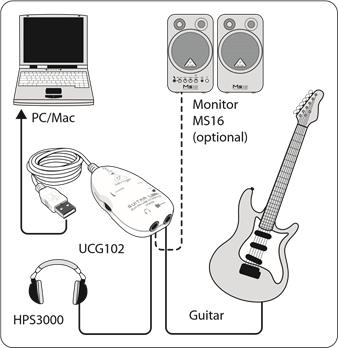

Afb. 3.1: Bedrading van de UCG102

Gebruik de USB-kabel om de GUITAR LINK UCG102 op uw computer aan te sluiten. De USB-eenheid van de UCG102 wordt gevoed via de bus — er is geen aparte voeding nodig. De blauwe led (6) gaat branden en het systeem geeft de aansluiting van een USB-audio-eenheid aan.

Sluit uw hoofdtelefoon aan op de PHONES-connector op de UCG102.

Als u uw hoofdtelefoon niet wilt gebruiken, kunt u ook een paar actieve monitoren aansluiten op de PHONES-connector — de BEHRINGER MONITOR SPEAKERS Series, MS16, MS20, MS40, B2030A of B2031A zijn perfecte keuzes voor deze toepassing.

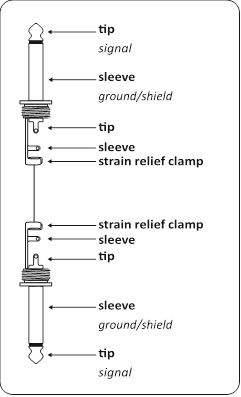

Afb. 4.1: Asymmetrische instrumentkabel met ¼" TS-connector

Audio-aansluitingen

Met de geïntegreerde USB-interface kunt u uw computer veranderen in een ultieme opnamestudio. Of u nu thuis of in de studio repeteert, de gebruikte audio-aansluitingen blijven altijd hetzelfde.

Bedrading

U sluit de UCG102 via een standaard instrumentkabel op uw gitaar aan.

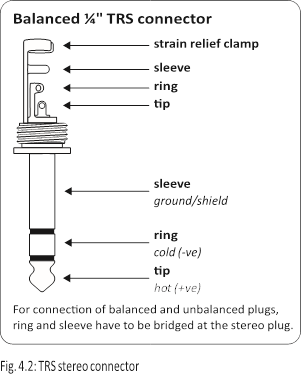

Hoofdtelefoonaansluiting

De UCG102 biedt een aansluiting voor hoofdtelefoons. U kunt elke standaard commerciële hoofdtelefoon aansluiten met een ¼" TRS-jackplug. Voor mini-TRS-jackpluggen hebt u een geschikte adapter nodig. U kunt de vereiste pintoewijzing zien in het volgende diagram.

USB-kabel

De UCG102 wordt geleverd met een USB-kabel voor het aansluiten van USB-compatibele apparaten zoals notebooks.

Afb. 4.3: USB-connector kabel

Specificaties

Gitaar In
Connector	¼" TRS
Ingangsimpedantie (Hoog)	250 kΩ
Ingangsimpedantie (Laag)	400 kΩ
Koptelefoon Uit
Connector	¼" TRS
Uitgangsimpedantie	ong. 50 Ω
Max. uitgangsniveau	-2 dBu, 2 x 3,7 mW @ 100 Ω
USB 1.1
Connector	type A
Digitale Verwerking
Converter	16-bits converter
Samplefrequentie	32,0 / 44,1 / 48 kHz
Voeding
USB-verbinding	5 V , 100 mA max.
Afmetingen / Gewicht
Afmetingen (H x B x D)	ong. 1 x 2 x 3 3/4"
	ong. 24,6 x 50,8 x 95,6 mm
Kabellengte	ong. 5 9/10" / 15 cm
Gewicht	ong. 0,198 lbs / 0,09 kg
Systeemvereisten (PC / Mac)
Besturingssysteem	Win XP / Win 7 / Win 8 /
	Win 8.1 / Mac OS X
Processor min. (PC)	Pentium 700 MHz /
	Athlon XP 1,33 GHz
Processor min. (Mac)	G4 733 MHz /
	Intel Core Duo 1,66
RAM (PC)	256 MB
RAM (Mac)	512 MB
Software
Toepassingen	zie "Software Installation Guide" (Software-installatiehandleiding)
Driver (Windows)	high-performance driver BEHRINGER USB AUDIO for Win 98 (SE) / ME / 2000 / XP / Vista / Win 7 / Win 8 / Win 8.1
Driver (Mac OS X)	Core Audio

BEHRINGER streeft er voortdurend naar om de hoogste professionele normen te handhaven. Als gevolg van deze inspanningen kunnen er van tijd tot tijd wijzigingen worden aangebracht aan bestaande producten zonder voorafgaande kennisgeving. Specificaties en uiterlijk kunnen afwijken van de vermelde of afgebeelde.

Belangrijke veiligheidsinstructies

Aansluitingen gemarkeerd met dit symbool voeren elektrische stroom met voldoende magnitude om risico op elektrische schok te vormen.
Gebruik alleen hoogwaardige professionele luidsprekerkabels met ¼" TS- of twist-locking stekkers die vooraf zijn geïnstalleerd. Alle andere installaties of aanpassingen mogen alleen worden uitgevoerd door gekwalificeerd personeel.

Dit symbool, waar het ook verschijnt, waarschuwt u voor de aanwezigheid van niet-geïsoleerde gevaarlijke spanning in de behuizing - spanning die voldoende kan zijn om een risico op schokken te vormen.

Dit symbool, waar het ook verschijnt, waarschuwt u voor belangrijke bedienings- en onderhoudsinstructies in de bijbehorende documentatie. Lees de handleiding.

Om het risico op brand of elektrische schok te verminderen, mag u dit apparaat niet blootstellen aan regen en vocht. Het apparaat mag niet worden blootgesteld aan druppelende of spattende vloeistoffen en er mogen geen met vloeistoffen gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.

Deze service-instructies zijn uitsluitend bedoeld voor gebruik door gekwalificeerd servicepersoneel. Om het risico op elektrische schokken te verminderen, mag u geen andere service uitvoeren dan die in de bedieningsinstructies. Reparaties moeten worden uitgevoerd door gekwalificeerd servicepersoneel.

1. Lees deze instructies.

2. Bewaar deze instructies.

3. Neem alle waarschuwingen in acht.

4. Volg alle instructies op.

5. Gebruik dit apparaat niet in de buurt van water.

6. Maak alleen schoon met een droge doek.

7. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.

8. Niet installeren in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.

9. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.

10. Bescherm het netsnoer tegen betrapping of beknelling, met name bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.

11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.

12. Gebruik alleen met de kar, standaard, statief, beugel of tafel die is gespecificeerd door de fabrikant, of die bij het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door kantelen te voorkomen.


13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.

14. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld als het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

15. Het apparaat moet worden aangesloten op een WANDCONTACTDOOS met een beschermende aardingsverbinding.

16. Waar de NETSTEKKER of een apparaatkoppeling wordt gebruikt als ontkoppelingsinrichting, moet de ontkoppelingsinrichting gemakkelijk bedienbaar blijven.

17. Correcte verwijdering van dit product: Dit symbool geeft aan dat dit product niet met het huishoudelijk afval mag worden verwijderd, volgens de WEEE-richtlijn (2012/19/EU) en uw nationale wetgeving. Dit product moet worden ingeleverd bij een inzamelpunt met een vergunning voor de recycling van afgedankte elektrische en elektronische apparatuur (EEE). De onjuiste behandeling van dit type afval kan een mogelijk negatieve invloed hebben op het milieu en de menselijke gezondheid als gevolg van potentieel gevaarlijke stoffen die over het algemeen geassocieerd worden met EEE. Tegelijkertijd zal uw medewerking aan de correcte verwijdering van dit product bijdragen aan het efficiënte gebruik van natuurlijke hulpbronnen. Neem voor meer informatie over waar u uw afgedankte apparatuur kunt inleveren voor recycling contact op met uw plaatselijke gemeentehuis of uw afvalophaaldienst.

18. Niet installeren in een afgesloten ruimte, zoals een boekenkast of een soortgelijke unit.

19. Plaats geen open vuurbronnen, zoals brandende kaarsen, op het apparaat.

20. Houd rekening met de milieuaspecten van het weggooien van batterijen. Batterijen moeten worden ingeleverd bij een batterij-inzamelpunt.

21. Gebruik dit apparaat in een tropisch en/of gematigd klimaat.

BEPERKTE GARANTIE
Voor de toepasselijke garantievoorwaarden en aanvullende informatie over de beperkte garantie van MUSIC Tribe, zie de volledige details online op musictri.be/warranty.
