Behringer LM DRUM-handleiding

Inhoud

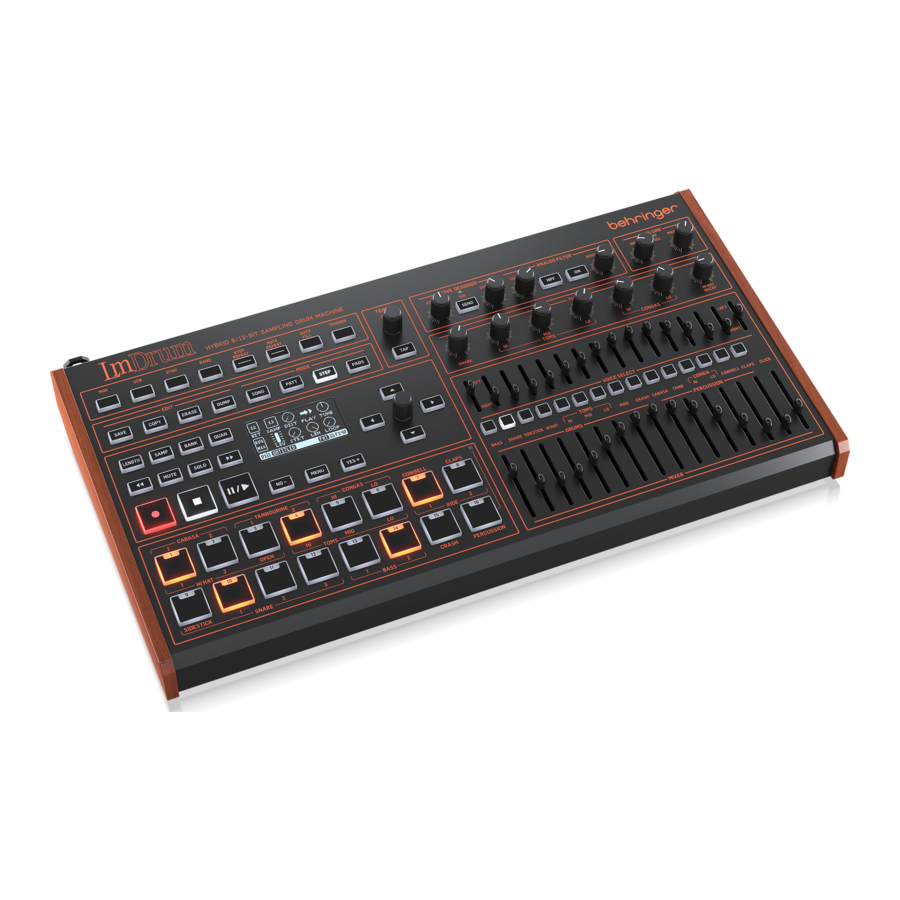

Behringer LM DRUM

Specificaties

  • Productnaam: LM DRUM
  • Type: Klassieke hybride sampling drumcomputer
  • Kenmerken: 109 drumgeluiden, sample-opname, 64-staps sequencer, Wave Designer, dual-mode filter
  • Versie: 0.0

Instructies voor productgebruik

  • De LM DRUM inschakelen: Om de LM DRUM in te schakelen, sluit u het apparaat aan op een stopcontact met behulp van de meegeleverde voedingsadapter. Druk op de aan/uit-knop aan de boven- of achterkant van het apparaat.
  • Drumgeluiden selecteren: Gebruik de bedieningsknoppen of -toetsen op het bovenpaneel om door de 109 beschikbare drumgeluiden te navigeren. Selecteer het gewenste geluid door op de bijbehorende knop te drukken of aan de knop te draaien.
  • Sample opnemen: Om samples op te nemen, drukt u op de sample-opnameknop en begint u met het afspelen van het gewenste geluid of ritme op het aangesloten instrument. Druk op de stopknop om het opnameproces te beëindigen.
  • Beats sequencen met de 64-staps sequencer: Gebruik de 64-staps sequencer om ingewikkelde drumpatronen te maken. Voer beats in door in volgorde op de stapknoppen te drukken of door de ingebouwde patrooneditor te gebruiken.
  • Wave Designer en dual-mode filter: Experimenteer met geluidsmanipulatie met behulp van de Wave Designer-functie om drumgeluiden vorm te geven en aan te passen. Pas bovendien de filterinstellingen aan om verschillende klankkleuren te bereiken.

INLEIDING

De Behringer LM DRUM is niet zomaar een recreatie van de eerste sample-gebaseerde drumcomputer uit de jaren 80. Bovenop de iconische geluiden voegt de LM DRUM een meer veelzijdige programmeeromgeving toe, aangepast van de RD-8 en RD-9; en de mogelijkheid om geluiden te samplen en banken te creëren om te gebruiken zoals je wilt. Hij wordt geleverd met up-to-date MIDI- en USB-connectiviteit, uitgangen voor elke stem en kan worden gekoppeld aan een elektronische drumkit of pads en worden bespeeld als een instrument, met volledige velocity-gevoeligheid. Deze handleiding is ontworpen om je te helpen je LM DRUM aan je eigen eisen aan te passen en om je te helpen er het beste uit te halen. Hij is ingedeeld op dezelfde manier als de Snelstartgids die in de doos zat, maar kan veel dieper ingaan op de materie.

BOVENPANEEL

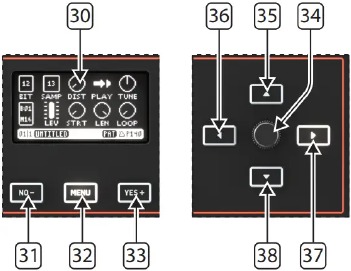

Bovenpaneel Overzicht - Deel 1 - Navigatie

  • Bij het gebruik van de verschillende menupagina's wordt de navigatie uitgevoerd met behulp van de vier knoppen rondom de dataregelaar (35 - 38), de dataregelaar zelf (34) en de no (31) en yes (33) knoppen. In een menu met één pagina, zoals het MIDI-menu, kunnen de knoppen 35 en 38 of de dataregelaar worden gebruikt om door de opties te bladeren; en de knoppen 36 en 37 om door de beschikbare opties te bladeren. Knop 37 schakelt elke aan/uit-optie in, terwijl knop 36 deze uitschakelt. Het indrukken van de dataregelaar fungeert waar nodig als een Enter-knop.
  • Wanneer er meerdere pagina's zijn, zoals in het hoofdmenu, gaat de yes-knop (33) vooruit naar de submenu-pagina's en de No-knop (31) terug. Merk op dat de yes-knop ook kan worden gebruikt om een aan/uit-optie in te schakelen, maar de no-knop gaat ofwel een pagina terug of sluit het menu, in plaats van het uit te schakelen. Elk menu kan ook worden gesloten door de toegangsknop een tweede keer in te drukken. In de meeste gevallen is het niet nodig om op enter te drukken om gewijzigde opties op te slaan.

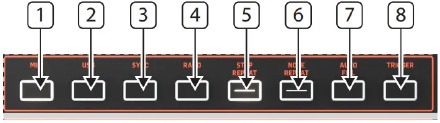

CONTROLESECTIE

Bovenpaneel Overzicht - Deel 2 - Controlesectie

MIDI

  • De MIDI-knop opent het MIDI-optiemenu, met de beschikbare alternatieven RX Channel (RX-kanaal) - kies tussen All, 1 - 16 of Out, wat het RX-kanaal afstemt op het kanaal dat is geselecteerd voor TX. TX Channel (TX-kanaal) - kies tussen All, 1 - 16 of Off, wat de verzending van MIDI-berichten uitschakelt.
  • Forward to USB (Doorsturen naar USB) - wanneer deze optie is geselecteerd, worden alle MIDI-berichten die op de MIDI In-aansluiting worden ontvangen, doorgestuurd naar de USB-aansluiting. Soft Thru - wanneer deze optie is geselecteerd, doet de MIDI Out-aansluiting ook dienst als een tweede MIDI Thru.

USB

  • De USB-knop opent het USB-optiemenu, met de beschikbare alternatieven die op het display worden weergegeven:
  • RX Channel (RX-kanaal) - kies tussen All, 1 - 16 of Out, wat het RX-kanaal afstemt op het kanaal dat is geselecteerd voor TX.TX Channel (TX-kanaal) - kies tussen All, 1 - 16 of Off, wat de verzending van MIDI-berichten uitschakelt.
  • Forward to MIDI (Doorsturen naar MIDI) - wanneer deze optie is geselecteerd, worden alle MIDI-berichten die op de USB-aansluiting worden ontvangen, doorgestuurd naar de MIDI Out-aansluiting.

SYNC
De sync-knop opent het sync-optiemenu, met de beschikbare alternatieven die op het display worden weergegeven:

  • INT - de interne klok wordt gebruikt.
  • MIDI - de LM DRUM synchroniseert met MIDI-klok op de MIDI In-aansluiting.
  • USB - de LM DRUM synchroniseert met MIDI-klok op de USB-aansluiting.
  • TRIG - de LM DRUM synchroniseert met een analoge klok op de Sync In-aansluiting.
  • TRIG RATE - de klokwaarde van de interne klok die de Sync Out-aansluiting voedt, of de binnenkomende Sync In wanneer TRIG is geselecteerd, kan worden ingesteld op 1 puls per stap (pps), 1 puls per kwartnoot (ppqn), 2 ppqn, 4 ppqn, 24 ppqn (standaard) of 48 ppqn. De selectie heeft geen invloed op MIDI- of USB-klokken, die altijd op 24 ppqn worden ingesteld.

RAND

  • De LM DRUM kan worden ingesteld om het willekeurig activeren van geluiden op een bepaalde stap in een patroon toe te staan. Door op de rand-knop te drukken, wordt het rand-menu geopend. Elk aantal geluiden kan worden geselecteerd voor randomisatie met behulp van de voice select-knoppen (53). Elke knop die knippert, is niet geselecteerd, de knoppen die dat wel zijn, branden continu. Gebruik de dataregelaar en/of de knoppen 35 en 38 om door de stappen te bladeren en de knoppen 36 en 37 om randomisatie in of uit te schakelen voor een bepaalde stap.
  • Randomisatie wordt opgeslagen op patroonbasis.

STEP REPEAT
Step repeat wordt gebruikt om een aantal stappen te loopen. Gebruik de knoppen 35 - 38 om te selecteren of 1, 2, 4 of 8 stappen worden herhaald. Door op de triggerknop te drukken, wordt dat aantal stappen herhaald totdat de knop wordt losgelaten.

NOTE REPEAT

  • Note repeat voegt een ratcheteffect toe aan een drum tijdens het spelen. Gebruik de knoppen 35 - 38 om te selecteren of een noot één keer, twee keer, vier keer of acht keer wordt herhaald. Gebruik de voice select-knoppen (53) om te selecteren welke drum wordt beïnvloed. De knop van de geselecteerde drum brandt continu. In het geval van de hi-hat brandt de knop rood als de gesloten hat is geselecteerd, wit als de open hat is geselecteerd. Door op de triggerknop te drukken terwijl een patroon wordt afgespeeld, wordt het geselecteerde aantal herhalingen toegevoegd totdat de triggerknop wordt losgelaten.
  • Merk op dat Note Repeat ook op drumbasis kan worden geprogrammeerd in het hoofdmenu; en afzonderlijk wordt opgeslagen voor elk patroon.

AUTOFILL
Autofill wordt gebruikt om een 'fill'-patroon toe te voegen terwijl de LM DRUM in patroonmodus staat en speelt. Elk patroon kan worden ingesteld als het Autofill-patroon door op de Autofill-knop te drukken en de bijbehorende step/pad-knop (39) te gebruiken voor het vereiste patroon. Wanneer de fill is voltooid, keert de LM DRUM terug naar het patroon dat eerder werd afgespeeld, of een nieuw patroon als er een is geselecteerd terwijl de fill werd afgespeeld.

TRIGGER
De Trigger-knop activeert het drumgeluid dat is geselecteerd wanneer de LM DRUM is gestopt of gepauzeerd; of activeert step of note repeat wanneer deze wordt afgespeeld.

TEMPOSECTIE

RATE
De rate-regelaar wordt gebruikt om de snelheid van de interne klok van de LM DRUM in te stellen, van 20 bpm tot 240 bpm. Het huidige tempo wordt rechtsonder op het standaarddisplay weergegeven.

TAP
Tik drie keer op deze knop om het tempo van de interne klok in te stellen. Overschrijft de rate-regelaar (9). Het gebruik van de rate-regelaar na het instellen van het tempo met behulp van de tap-knop maakt het mogelijk om het tempo aan te passen vanaf de tap-instelling. De tap-knop en de rate-regelaar worden ook gebruikt om de waarden voor Swing, Probability en

Flam in te stellen. Om deze te openen, houdt u de tap-knop ingedrukt en draait u aan de rate-regelaar terwijl u zich in het standaardscherm bevindt om door Tempo, Swing, Probability en Flam te bladeren. De huidige waarde van elk wordt in de rechteronderhoek weergegeven. Om een waarde aan te passen, laat u de tap-knop los en gebruikt u de rate-regelaar of de dataregelaar om de vereiste waarde in te stellen. Het is raadzaam om terug te keren naar Tempo zodra andere parameters zijn aangepast. Swin s de o y one these i ms not o have ub-me u of its wn. De va e kan worden ingesteld tussen 25% en 75% met een standaardwaarde van 50% (geen swing).

BEWERKSECTIE

SAVE
Deze knop wordt gebruikt om het huidige patroon of nummer op te slaan. Volg de instructies op het display om actie te ondernemen.4444 Door op de patroonknop te drukken terwijl u zich in de opslagmodus bevindt, kunnen alle zestien patronen die aan het huidige nummer zijn gekoppeld, worden opgeslagen. Door op de nummerknop te drukken, kunnen alle acht nummers in het geheugen worden opgeslagen. De selectie wordt gemaakt met behulp van de zestien pad/step-knoppen. Druk nogmaals op opslaan om de opslagbewerking te bevestigen en het menu te verlaten.

COPY
Deze knop wordt gebruikt om patronen of nummers naar een andere locatie te kopiëren. Door op de patroonknop te drukken terwijl u zich in de kopieermodus bevindt, kunnen alle zestien patronen die aan het huidige nummer zijn gekoppeld, worden geselecteerd om te kopiëren. Door op de nummerknop te drukken, kunnen alle acht nummers worden geselecteerd, met behulp van de zestien pad/step-knoppen. Zodra een patroon of nummer is geselecteerd, moet de kopieerknop opnieuw worden ingedrukt om te bevestigen. Daarna kan een nieuwe locatie worden geselecteerd met behulp van de pad/step-knoppen. De kopie wordt bevestigd door nogmaals op de kopieerknop te drukken en het menu te verlaten.

ERASE
Met de erase-knop kunnen alle patronen, nummers of globale instellingen uit het geheugen worden gewist. Door op de patroonknop te drukken terwijl u zich in de wismodus bevindt, kunnen alle zestien patronen die aan het huidige nummer zijn gekoppeld, worden geselecteerd om te wissen. Door op nummer te drukken, kunnen alle acht nummers worden geselecteerd, met behulp van de zestien step/pad-knoppen. Door op menu te drukken, worden alle globale instellingen geselecteerd. Door nogmaals op de erase-knop te drukken, wordt het wissen bevestigd en het menu verlaten.

DUMP
De dump-knop initieert een SysEx-dump naar een geschikt stuk software, bijvoorbeeld MIDIOX™ voor Windows of SysEx Librarian™ voor Mac, dat draait op een computer die is aangesloten op de MIDI- of USB-poort van de LM DRUM, geselecteerd met behulp van de MIDI- of USB-knoppen wanneer u zich in het dump-menu bevindt. Door op de patroonknop te drukken, kunnen alle zestien patronen die aan het huidige nummer zijn gekoppeld, worden geselecteerd, door op nummer te drukken, kunnen alle acht nummers worden geselecteerd, met behulp van de step/pad-knoppen. Door op de menuknop te drukken, worden de globale instellingen gedumpt. Stel de software in om op te nemen en maak de relevante selectie, druk vervolgens nogmaals op de dump-knop om te bevestigen. Zodra de dump is voltooid, keert de LM DRUM terug naar zijn standaardstatus. De dump is beschikbaar op uw computer om te worden genoemd en opgeslagen volgens de software-instellingen.

MODUSSECTIE

SONG
Deze knop wordt gebruikt om de nummer-modus te openen; en om een nummer te selecteren voor opslaan, kopiëren, wissen of dumpen.

PATTERN
Deze knop wordt gebruikt om de patroonmodus te openen; en om een patroon te selecteren voor opslaan, kopiëren, wissen of dumpen.

STEP
Deze knop wordt gebruikt om de step-modus te openen, waar patronen in step-time kunnen worden gemaakt.

PADS
Deze knop wordt gebruikt om de pads-modus te openen, waar patronen in realtime kunnen worden gemaakt met behulp van de voice-pads (39) of een extern MIDI-apparaat, zoals een elektronische drumkit.
Zie de PROGRAMMEREN-sectie hieronder voor meer informatie over hoe deze knoppen worden gebruikt.

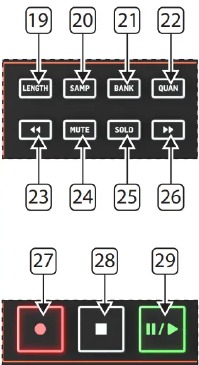

PROGRAMMA- & AFSPELINGSECTIE

LENGTH

  • Het length-menu wordt gebruikt om de lengte van het momenteel geselecteerde patroon in te stellen, tot de maximale waarde van 64 stappen. De standaardwaarde, zoals weergegeven, is zestien stappen. Om de patroonlengte op een andere waarde in te stellen, gebruikt u de zestien step/pad-knoppen in combinatie met de forward (26) en back (23) knoppen. Voor waarden onder de zestien stappen drukt u op de step/pad-knop met het vereiste nummer erop. Alle knoppen die zijn gekoppeld aan stappen boven deze waarde, knipperen.
  • Voor waarden boven de zestien stappen gebruikt u de forward-knop om naar een van de bovenste blokken te gaan, die op het display worden aangegeven, en drukt u vervolgens op de knop met het vereiste nummer. Het aantal stappen wordt in de rechterbovenhoek van het display weergegeven.
  • Autoscroll zorgt ervoor dat de afspeelkop tussen blokken stappen beweegt tijdens het afspelen of programmeren, zodat het huidige blok wordt weergegeven op de step/pad-knoppen. Wanneer length is geselecteerd, knippert de kopieerknop. Door op copy te drukken, wordt het huidige step-blok gekopieerd. Om te plakken gebruikt u de < en > knoppen om naar een ander blok te gaan en drukt u vervolgens op save om het proces te voltooien.

SAMPLE
Deze knop wordt gebruikt om de gebruikerssampling-menu's te openen, die worden beschreven in de SAMPLING-sectie hieronder.

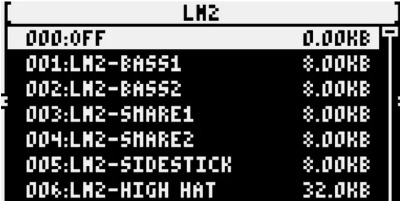

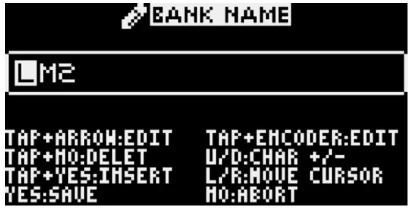

BANK

Deze knop wordt gebruikt om een geluids-/samplebank te selecteren die moet worden gebruikt bij het programmeren van patronen om een nummer te maken. Er zijn zestien banken, die elk 127 sample-slots bevatten. De banken zijn als volgt in de fabriek geladen:

De andere banken zijn leeg. Slots in banken 1-7 die niet worden gebruikt voor de standaard samples zijn ook leeg en kunnen worden gebruikt voor gebruikerssamples, die kunnen worden toegewezen aan de step/pad-knoppen in plaats van de standaardgeluiden, zoals beschreven in de SAMPLING-sectie hieronder. De vereiste bank wordt geselecteerd met behulp van de step/pad-knoppen. Een sample kan worden bekeken door het te markeren, vervolgens de Tap-knop ingedrukt te houden en op Yes te drukken. Door op de navigatie naar rechts-knop (37) te drukken, wordt een submenu geopend:

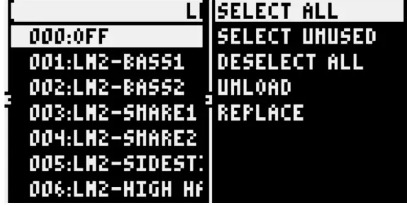

De opties zijn:

  • SELECT ALL - selecteert alle samples in de bank. Naast elk sample verschijnt een vinkje.
  • SELECT UNUSED - selecteert alle samplelocaties die niet zijn toegewezen aan een pad. Naast elk sample verschijnt een vinkje.
  • DESELECT ALL - deselecteert alle samples.
  • UNLOAD - verwijdert het sample dat is gemarkeerd of alle geselecteerde samples uit de bank. Yes of No moet worden ingedrukt om deze actie te voltooien of af te breken.
  • REPLACE - staat toe dat een ander sample het huidige gemarkeerde sample vervangt. Door op de dataregelaar te drukken, wordt een lijst met samples geopend, gebruik de dataregelaar of de navigatieknoppen 35 en 37 om naar het nieuwe sample te navigeren en vervolgens Yes om te vervangen of No om af te breken.
  • Door de Tap-knop ingedrukt te houden en op Bank te drukken, wordt het submenu voor het benoemen van de bank geopend. Gebruik de knoppen 36 en 37 om door de karakter slots te navigeren en de knoppen 35 en 38 of de dataregelaar om het karakter te wijzigen.

QUAN
Deze knop wordt gebruikt om de kwantisatie in te stellen voor realtime programmeren. Gebruik de dataregelaar (34) om de globale kwantisatie aan te passen; en de rate-regelaar (9) in combinatie met de voice select-knoppen (53) om een individuele voice aan te passen. Beide hebben een bereik van 0 (standaard) tot 127. Kwantisatie kan tijdens het opnemen worden in- en uitgeschakeld door de record-knop ingedrukt te houden en op play te drukken.

BACK
Deze knop wordt gebruikt om achteruit te stappen door groepen stappen bij het uitvoeren van een patroon van meer dan 16 stappen.

MUTE
Deze knop wordt gebruikt in combinatie met de select-knoppen (53) om voices te muten en te demuten tijdens het afspelen en programmeren.

SOLO
Deze knop wordt gebruikt in combinatie met de select-knoppen (53) om voices te soleren tijdens het afspelen en programmeren.

FORWARD
Deze knop wordt gebruikt om vooruit te stappen door groepen stappen bij het uitvoeren van een patroon van meer dan 16 stappen.

RECORD
Deze knop wordt gebruikt om de LM DRUM in de opnamemodus te zetten. Druk op play (29) om de opname te starten. Zie PROGRAMMEREN hieronder.

STOP
Deze knop wordt gebruikt om de opname of afspeling te stoppen. Het huidige patroon of nummer keert terug naar de eerste stap.

PLAY/PAUSE
Deze knop wordt gebruikt om het afspelen van een patroon of nummer te starten. Een tweede keer drukken pauzeert het afspelen; een derde keer hervat het afspelen vanaf het punt waarop het was gepauzeerd.

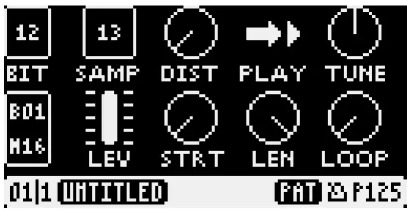

STANDAARDMENU
Het standaardmenu is het menu dat op het display wordt weergegeven als geen van de submenu's die toegankelijk zijn via de Menu-knop, zoals hieronder beschreven, in gebruik is. Het toont de instellingen van verschillende parameters en verandert wanneer ze worden gewijzigd. Sommige parameters kunnen alleen worden geselecteerd voor bewerking in dit scherm, sommige kunnen in dit of het tweede scherm worden bewerkt. Wanneer een parameter wordt gewijzigd, worden de wijzigingen automatisch opgeslagen. Bewerkingen zijn niet-destructief, dus verdere aanpassingen zijn mogelijk.

BOVENSTE RIJ (van links naar rechts)

  • BIT – toont het bitniveau van de huidige sample die wordt afgespeeld. De standaard sampling is 12 bit, maar dit kan worden gewijzigd met behulp van de bitcrusher (zie hieronder).
  • SAMP – toont welke sample is toegewezen aan de meest recent gebruikte pad, die wordt bewerkt door andere bedieningselementen.
  • DIST – introduceert vervorming in de huidige sample.
  • PLAY – toont welke PLAY-optie is geselecteerd: Forward (standaard), Forward Looping, Reverse Looping of Reverse geselecteerd met de databediening. Door de Tap-knop ingedrukt te houden, kan de decay van de sample worden aangepast met behulp van de databediening, in het bereik van 10 ms tot 10 seconden.
  • TUNE – als de sample er een is die een tuningbediening heeft (zie hieronder), dan wordt de positie en waarde van de tuning hier weergegeven.

MIDDELSTE RIJ (van links naar rechts)

  • Bxx – toont de huidige samplebank die in gebruik is.
  • Mxx – toont het huidige stappenblok (16, 32, 48 of 64). Als autoscroll is ingeschakeld, wordt dit weergegeven als Axx. Autoscroll kan snel worden ingeschakeld door de Tap-knop ingedrukt te houden en op > (Fwd) te drukken; of uitgeschakeld door Tap ingedrukt te houden en op < (Back) te drukken.
  • LEV – maakt het mogelijk om het niveau van de sample te wijzigen. De standaardwaarde is het maximum van 127.
  • STRT – toont het startpunt van de huidige sample. Samples kunnen worden bewerkt om een ander startpunt te hebben (zie de sectie SAMPLING hieronder).
  • LEN – toont de lengte van de huidige sample. Samples kunnen worden bewerkt om hun lengte te verkorten (zie de sectie SAMPLING hieronder).
  • LOOP – toont of looping in gebruik is op de huidige. Samples kunnen looping aan hen worden toegevoegd tijdens het bewerkingsproces (zie de sectie SAMPLING hieronder).

ONDERSTE RIJ (van links naar rechts)

  • 01 – toont het huidige patroonnummer, van 1 - 16
  • 1 – toont het huidige songnummer, van 1 – 8
  • UNTITLED – standaard is de patroonnaam ingesteld als UNTITLED. Om dit te wijzigen, houdt u de tap-knop ingedrukt en drukt u vervolgens op de patroonknop om het naamgevingsmenu te openen: Gebruik de linker- en rechter navigatieknoppen (36 & 37) om de cursor te verplaatsen en de omhoog- en omlaagknoppen (35 & 38) om het teken te wijzigen. Yes om op te slaan, No om af te breken. Tap en een navigatietoets of de databediening om te bewerken, tap & No om een ongewenst teken te verwijderen, tap & Yes om een teken in te voegen.
  • MODE – toont of de afspeelmodus PAT(tern), SON(g) of SET(list) is. P130 – afhankelijk van het voorgaande symbool toont dit nummer:


Tempo Flam Probability Swing
Om de huidige sample te bewerken, drukt u op de databediening om het tweede scherm op te roepen:

  • Gebruik de navigatiebedieningselementen om te selecteren welke parameter moet worden bewerkt en de databediening om de instellingen te wijzigen. Een verdere druk op de databediening keert terug naar het hoofdstandaardscherm, waar het nog steeds mogelijk is om deze parameters te bewerken:
  • SAMP – maakt het mogelijk om een andere sample uit de huidige bank te gebruiken in plaats van de huidige.
  • DIST – maakt het mogelijk om vervorming in de sample te introduceren. Bereik is 0 – 127, standaard is 0.
  • PLAY – verandert de manier waarop de sample wordt afgespeeld: FWD (vooruit, standaard), FWD-L (voorwaarts loopen), REV-L (omgekeerd loopen), REV (omgekeerd).
  • TUNE – maakt het mogelijk om de tuning van elke sample die ook een fysieke tuningbediening heeft, in het bereik van -24 tot +24 halve tonen, met een standaardwaarde van 0. Als de sample geen fysieke tuningbediening heeft, wordt deze optie niet weergegeven.

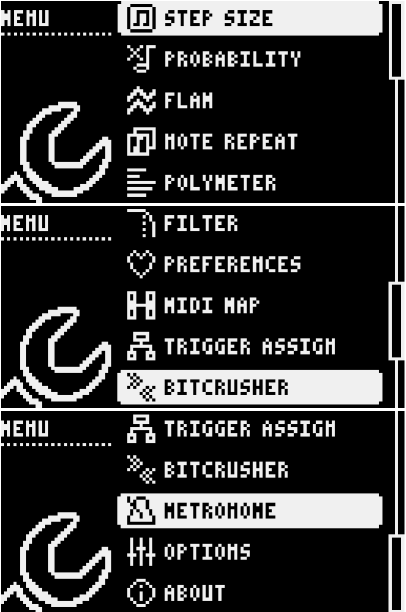

MENU
Deze knop wordt gebruikt om de hoofdmenu-opties te openen. Gebruik de databediening of de knoppen 35 en 38 om door de opties te scrollen, en knop 37 of Yes-knop (33) om toegang te krijgen tot elk submenu. Gebruik de No-knop (31) om een submenu te verlaten.

Stapgrootte
Gebruik deze optie om de stapgrootte in te stellen. De instelling is afhankelijk van of Step Size is ingesteld op patroon, song of global in het submenu Preferences (zie hieronder). Beschikbare opties zijn 1/8e noot, 1/8e triool, 1/16e noot (standaard), 1/16e triool of 1/32e noot.

Waarschijnlijkheid
Als het waarschijnlijkheidsbereik is ingesteld op iets anders dan 100% met behulp van de tap-knop en de ratebediening zoals hierboven beschreven, kan het waarschijnlijkheidssubmenu op een drum-voor-drum basis worden gebruikt om de stappen te selecteren waarop Probability actief is. Een rate van 100% betekent dat een geselecteerde drum die op een geselecteerde stap is geprogrammeerd, altijd zal klinken, een instelling van 50% betekent dat deze slechts de helft van de tijd zal klinken en 0% betekent dat deze nooit zal klinken. Dit maakt het mogelijk om een zekere mate van variantie in uw patronen te introduceren zonder het in te hoeven programmeren. Met het submenu Options kan de waarschijnlijkheid worden ingesteld op een patroon-, song- of globaal niveau.

Flam
Net als bij waarschijnlijkheid wordt de hoeveelheid flam ingesteld met behulp van de tap-knop en de ratebediening, en het gebruiksniveau wordt ingesteld in preferences. Met het flam-submenu kan het worden geselecteerd op een drum-voor-drum, stap-voor-stap basis.

Notenherhaling
Notenherhaling wordt alleen op patroonbasis ingesteld en kan worden ingesteld op elke stap voor elke drum. De beschikbare waarden zijn Off (standaard), 1, 2, 4 of 8.

Polymeter

  • Polymeter, in tegenstelling tot polyritme, werkt door verschillende stapaantallen te hebben voor verschillende drums binnen een patroon. Dus bijvoorbeeld, in een zestien stappenpatroon, als de basdrum is ingesteld op 16 stappen, dan zal deze herhalen met het patroon, terwijl als de hi-hat is ingesteld op 7 stappen, het patroon twee keer wordt afgespeeld, gevolgd door de eerste twee stappen voordat het patroon wordt herhaald. Het is een concept dat het waard is om te onderzoeken om de mogelijkheden te ontdekken.
  • In het submenu kan polymeter worden in- of uitgeschakeld met behulp van de >> (vooruit) knop (26) of uit met de << (terug) knop (23), waarna de staplengte voor elke drum kan worden ingesteld met behulp van de navigatie- en databedieningselementen. De standaard staplengte is zestien. Net als bij andere parameters kan polymeter met het submenu preferences worden ingesteld op een patroon-, song- of globaal niveau.

Filter

  • Met het filtersubmenu kan een filter cutoff-waarde, in het bereik van 0 – 255, met een standaardwaarde van 127, worden ingesteld voor elke stap in een patroon. Net als de andere parameters kan het filter worden ingesteld op basis van individuele patronen, songs of global. De filter cutoff kan ook worden opgenomen in een patroon door het patroon in stapopname te zetten met het filter ingeschakeld en de cutoff-bediening te draaien (zie ANALOG FILTER en RECORDING hieronder).
  • Gebruik de auto-knop om de filterautomatisering in of uit te schakelen.

Voorkeuren
Met het submenu preferences kunnen de instellingen voor verschillende parameters worden ingesteld:

  • Tempo (patroon (standaard), song, global)
  • Swing (patroon (standaard), song, global)
  • Probability (patroon (standaard), song, global)
  • Flam (patroon (standaard), song, global)
  • Filter HPF (patroon, song, global (standaard))
  • Filter On (patroon, song, global (standaard))
  • Filter Auto (patroon (standaard), song, global)
  • Polymeter (patroon (standaard), song global)
  • Metronome (patroon (standaard), song, global)
  • Step Size (patroon (standaard), song, global)
  • Auto Scroll (patroon, song, global (standaard))
  • FX Bus (patroon, song, global (standaard))
  • Mute (patroon, song, global (standaard)) Solo (patroon, song, global (standaard))
  • Bank (patroon (standaard), song, global)

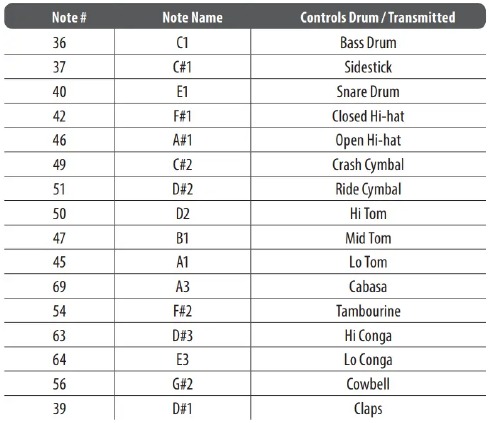

MIDI-toewijzing

Met het submenu MIDI Map kan de MIDI-noot die aan elke drum is toegewezen, opnieuw worden toegewezen.

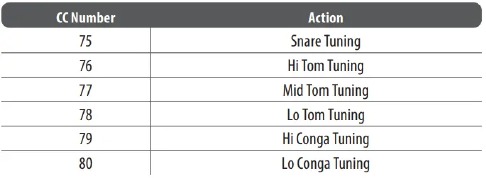

Opmerking dat dezelfde noot wordt gebruikt voor zowel TX als Rx. De standaardwaarden zijn:

Trigger Assign
Er zijn drie analoge triggeruitgangen op het achterpaneel van de LM DRUM, die kunnen worden toegewezen om te triggeren met specifieke drums. De standaardwaarden zijn: Maar deze kunnen worden gewijzigd in dit submenu. Merk op dat deze instellingen alleen Global zijn.

Bitcrusher
Standaard klinkt de LM DRUM en worden gebruikerssamples (zie SAMPLING hieronder) gemaakt op 12 bit bij een samplefrequentie van 24 kHz. Met de bitcrusher kan de bitsnelheid van elk van de standaardgeluiden worden gewijzigd in het bereik van 11 bit tot 1 bit. Met elke vermindering wordt het geluid van de drum korreliger en vervormd.

Metronoom
Met het metronoom-submenu kan de metronoom worden uitgeschakeld of klinken op een willekeurig aantal beats tussen 1 en 9. De standaardinstelling is vier beats.

Opties
Het opties-submenu regelt verschillende diverse functies van de LM DRUM:

  • Random Closed Hat (0-127) – staat de LM DRUM toe om het sample startpunt van de gesloten hi-hat te randomiseren, wat zorgt voor variaties in het geluid. Merk op dat dit alleen kan worden gebruikt als de sample is ingesteld om vooruit af te spelen.
  • Velocity THD (bereik 3 – 127, standaard 110) – wanneer er meer dan één sample beschikbaar is (Bass, Snare, Closed Hi Hat, Ried Cymbal, Cabasa en Tambourine), bepaalt de instelling van Velocity THD het velocityniveau waarop de sample schakelt van de eerste naar de tweede bij gebruik van een externe MIDI-controller.
  • Velo(city) Sens(itive) Pad (aan / uit (standaard)) - wanneer Velo Sensitive Pad is ingesteld op uit, is de velocity van elke pad vast en zullen geluiden met meerdere samples van sample veranderen op gespecificeerde punten. Wanneer het is ingesteld op aan, zijn de pads velocitygevoelig, maar zullen ze nog steeds van sample veranderen naarmate de velocity toeneemt.
  • Chromatic MIDI In – staat een extern MIDI-keyboard toe om afstembare geluiden chromatisch af te spelen of te programmeren (zie Chromatic Programming and Playing in de sectie PROGRAMMING).
  • Sample Record Mode – de opnamemodus van de LM DRUM kan worden gewijzigd tussen AGC (Automatic Gain Control (standaard)) waarbij de gain automatisch wordt geregeld; NOR (Normalized) waarbij samples worden aangepast aan de hoogste gaininstelling na sampling (let op: als u samplet op een te laag niveau, kan er ruis worden geïntroduceerd) of RAW waarbij de sampledata onbewerkt wordt gelaten.
  • Auto Save (aan (standaard)/uit) – staat de LM DRUM toe om uw werk periodiek op te slaan. Waarschuwing: zelfs als Auto Save is ingeschakeld, is het nog steeds een goede gewoonte om regelmatig op te slaan wat u doet tijdens het programmeren en/of samplen.
  • Beep On (aan/uit (standaard)) – schakelt het metronoomgeluid dat wordt gebruikt voor real-time programmeren in of uit.
  • LCD Brightness (bereik 1 – 15, standaard 11) – stelt de helderheid van het display in.
  • LED Brightness (bereik 1 – 10, standaard 7) – stelt de helderheid van de LED's in, inclusief die in de knoppen.

Over
Het About-submenu toont de huidige firmwareversie voor elk van de twee MCU's en staat een herstel van de fabrieksinstellingen toe met behulp van de Yes-knop (33). Merk op dat fabrieksherstel alle programmering zal wissen, dus maak een back-up van uw werk naar SynthTribe of een SysEx-app zoals MIDI OX™ voor Windows, SysEx Librarian™ voor Mac OS.

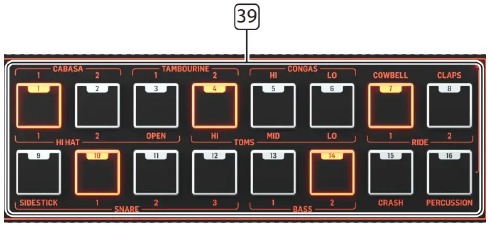

STAPPEN/PADS

STAP/PAD-KNOPPEN De Step/Pad-knoppen hebben meerdere functies, afhankelijk van met welke andere knoppen ze worden gebruikt:

  • Bij het programmeren in staptijd worden ze gebruikt om een specifieke drum (geselecteerd met de Voice Select-knoppen (53)) op de vereiste stap te plaatsen.
  • Bij het programmeren in real-time worden ze gebruikt om hun bijbehorende drumgeluiden af te spelen. Merk op dat knop 16 wordt gebruikt als een shift-knop om toegang te krijgen tot de percussiegeluiden op de knoppen 1 – 8.
  • Ze worden gebruikt om een patroon te selecteren om af te spelen, op te nemen, te kopiëren, te wissen of te dumpen.
  • Knoppen 1 – 8 worden gebruikt om een song te selecteren om af te spelen, op te nemen, te kopiëren, te wissen of te dumpen.

Er zal worden opgemerkt dat sommige geluiden aanwezig zijn op meerdere knoppen (bijvoorbeeld snare op 10, 11 en 12). In deze gevallen zijn de geluiden variaties op dezelfde sample in plaats van verschillende samples.

WAVE DESIGNER

De wave designer, die identiek is aan degene die al wordt gebruikt op de RD-8 en RD-9, is een manier om de transiënten van geselecteerde drums aan te passen via de attack- en sustainregelaars. Let op: de Wave Designer kan alleen worden gebruikt op de hoofduitgangen, hij heeft geen invloed op de individuele voice-uitgangen. Elk geluid dat is geselecteerd voor verwerking door de wave designer, wordt ook naar het analoge filter gestuurd.

ATTACK
Deze regelaar wordt gebruikt om de attack time in te stellen voor de wave designer. Dit maakt het mogelijk om geluiden pittiger te maken door de attack te verminderen of minder direct door deze te verhogen. Zet de regelaar op 12 uur voor geen enkele verandering van het geluid.

SEND
Deze knop wordt gebruikt om geselecteerde voices naar de wave designer en filter te sturen. Om voices te selecteren voor verwerking, drukt u op de knop totdat deze knippert. De voice select buttons (53) kunnen nu worden gebruikt om de voices te selecteren. Elke geselecteerde voice licht roze op. Druk nogmaals op de knop, zodat deze continu brandt, en de verwerking kan nu plaatsvinden.

SIG
Deze LED gaat branden wanneer er een signaal aanwezig is op de input van de wave designer.

SUSTAIN
Deze regelaar wordt gebruikt om het sustainniveau van de wave designer in te stellen. Het verhogen van de sustain verlengt de piek van het geluid, terwijl het verlagen ervan als een compressor fungeert. Zet de regelaar op 12 uur voor geen enkele verandering van het geluid. Let op: bij hoge niveaus kan er ruis worden geïntroduceerd aan het einde van de sample, dus wees voorzichtig met de instelling van deze regelaar.

ANALOGE FILTER

Het analoge filter is een andere overname van de RD-8 en RD-9; en stelt u in staat om het timbre van de geluiden van de LM DRUM te veranderen, zoals u zou doen bij het maken van een geluid op een analoge synthesizer. Elk geluid dat is geselecteerd door de wave designer, wordt vervolgens naar het analoge filter gestuurd, hoewel het filter indien nodig kan worden uitgeschakeld.

CUTOFF
Deze regelaar wordt gebruikt om de cutoff-frequentie van het filter in te stellen. In de normale, low-passmodus vermindert het draaien van de regelaar tegen de klok in de hoogfrequente inhoud van de samples, terwijl het draaien met de klok mee ze verhoogt. Deze actie wordt omgekeerd wanneer het filter in de high-passmodus staat. De filter cutoff kan ook worden ingesteld met behulp van MIDI continuous controller #74.

HPF
Deze knop wordt gebruikt om het filter te veranderen van de normale low-passmodus (knop uit) naar de high-passmodus (knop aan).

ON
Gebruik deze knop om het filter in te schakelen (knop aan) voor de geselecteerde voice(s).

RESONANCE
Deze regelaar wordt gebruikt om het resonantieniveau van het filter in te stellen, dat de frequenties rond de cutoff-frequentie benadrukt. In tegenstelling tot veel analoge synthesizers is het niet mogelijk om het LM DRUM-filter zelf te laten oscilleren door hoge resonantie-instellingen te gebruiken.

VOLUME

INPUT
Deze regelaar wordt gebruikt om de ingangsversterking in te stellen bij het opnemen van gebruikerssamples. Hoewel hij is geoptimaliseerd voor het ontvangen van lijnsignalen, is het mogelijk om goede resultaten te krijgen met een dynamische microfoon bij hogere versterkingsinstellingen. Condensatormicrofoons kunnen niet worden gebruikt, omdat er geen fantoomvoeding beschikbaar is.

REC
Deze LED brandt wanneer de LM DRUM een gebruikerssample opneemt.

MASTER
Deze regelaar wordt gebruikt om het volume in te stellen voor de masteruitgangen en de hoofdtelefoonuitgang.

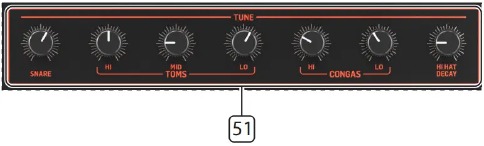

TUNE CONTROLS
Deze regelaars worden gebruikt om de snares, toms en conga's te stemmen en de hihat decay in te stellen. Afgezien van hihat decay kan dit ook worden bereikt met behulp van de volgende MIDI continuous controllers:

PAN CONTROLS
Deze regelaars worden gebruikt om de panposities van de drums en metronoom op de masteruitgangen in te stellen. Wanneer de regelaars in de laagste positie staan, worden de drums hard naar rechts gepanned, in de bovenste positie hard naar links.

VOICE SELECT
Deze knoppen worden gebruikt om de gewenste voice(s) te selecteren voor programmeren, muten, soloing, wave designer en filter. Ze lichten ook op en volgen de drums wanneer de LM DRUM wordt geprogrammeerd of bespeeld met de padknoppen of een externe MIDI controller.

MIXER
Deze regelaars worden gebruikt om het niveau van de drums en metronoom op de masteruitgangen in te stellen. Ze hebben geen invloed op het niveau van de individuele voice-uitgangen. Om een drum uit de hoofduitgang te verwijderen, verlaagt u het niveau tot nul.

ACHTERPANEEL

Overzicht achterpaneel

MAIN OUTPUTS
Gebruik deze 6,35 mm (1/4") TS ongebalanceerde jack-aansluitingen om toegang te krijgen tot de hoofduitgangen van de LM DRUM, met het niveau ingesteld door de mixer (54) en de panning door regelaars 52. Als een mono-uitgang vereist is, gebruikt u alleen de linkeruitgang. Let op: geluiden die naar rechts zijn gepanned, klinken zachter dan hun gemixte instellingen wanneer de mono-uitgang wordt gebruikt.

HEADPHONE OUTPUT
Gebruik deze 6,35 mm (1/4") TRS stereo jack-aansluitingen om de output van de LM DRUM te monitoren met behulp van een geschikte hoofdtelefoon.

REC INPUT
Gebruik deze 6,35 mm (1/4") TS ongebalanceerde jack-aansluiting om geluiden te samplen in het samplegeheugen van de LM DRUM. Normaal gesproken is dit een lijnniveau-ingang, maar met een hogere versterkingsinstelling kan een dynamische microfoon worden gebruikt. Er is geen fantoomvoeding beschikbaar.

VOICE OUTS
Gebruik deze 3,5 mm TS jack-aansluitingen om individuele voices uit te voeren. Het niveau op deze aansluitingen wordt niet beïnvloed door de mixer (54).

TRIGGER OUTS
Gebruik deze 3,5 mm TS jack-aansluitingen om toegang te krijgen tot +5 V analoge triggers, die kunnen worden toegewezen aan gespecificeerde voices met behulp van het Trigger Assign-menu of via de SynthTribe-app.

SYNC IN
Gebruik deze 3,5 mm TS jack-aansluiting om de LM DRUM te synchroniseren met een externe analoge sync-bron.

SYNC OUT
Gebruik deze 3,5 mm TS jack-aansluiting om externe analoge apparaten te synchroniseren met de interne klok van de LM DRUM.

MIDI IN
Gebruik deze 5-pins DIN-aansluiting om de LM DRUM via MIDI te bedienen.

MIDI OUT
Gebruik deze 5-pins DIN-aansluiting om externe MIDI-apparaten te bedienen vanaf de MIDI-uitgang van de LM DRUM.

MIDI THRU
Gebruik deze 5-pins DIN-aansluiting om de MIDI In te spiegelen voor gebruik door externe apparaten.

USB
Gebruik deze USB 2.0 Type B-aansluiting om de LM DRUM via MIDI te bedienen, om de MIDI-uitgang van de LM DRUM te gebruiken om externe apparaten te bedienen en om toegang te krijgen tot functies en de firmware bij te werken met behulp van de SynthTribe-app.

POWER SOCKET
Gebruik deze aansluiting om de LM DRUM aan te sluiten op de 12 V 2000 mA PSU. Gebruik alleen de meegeleverde PSU om schade aan de LM DRUM te voorkomen.

POWER SWITCH PROGRAMMING
De programmering van de LM DRUM heeft een selectiehiërarchie. Eerst selecteert u het nummer dat u wilt programmeren door op de song button (15) te drukken en de eerste acht step/pad buttons te gebruiken om song 1 – 8 te kiezen. Selecteer vervolgens, binnen het nummer, een patroon om te programmeren door op de pattern button (16) te drukken en de step/pad buttons te gebruiken om pattern 1 – 16 te selecteren.

Belangrijke veiligheidsinstructies

  • Aansluitingen die zijn gemarkeerd met dit symbool, voeren elektrische stroom van voldoende sterkte om een risico op elektrische schokken te vormen. Gebruik alleen professionele luidsprekerkabels van hoge kwaliteit met ¼" TS- of twist-locking stekkers die vooraf zijn geïnstalleerd. Alle andere installatie of wijzigingen mogen alleen worden uitgevoerd door gekwalificeerd personeel.
  • Dit symbool, waar het ook verschijnt, waarschuwt u voor de aanwezigheid van niet-geïsoleerde gevaarlijke spanning in de behuizing - spanning die voldoende kan zijn om een risico op schokken te vormen.
  • Dit symbool, waar het ook verschijnt, waarschuwt u voor belangrijke bedienings- en onderhoudsinstructies in de bijbehorende documentatie. Lees de handleiding.

  • Om het risico op elektrische schokken te verminderen, mag u de bovenklep (of het achterste gedeelte) niet verwijderen. Er bevinden zich geen door de gebruiker te onderhouden onderdelen binnenin. Laat onderhoud over aan gekwalificeerd personeel.

  • Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen en vocht. Het apparaat mag niet worden blootgesteld aan druppelend of spattend vocht en er mogen geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.

  • Deze service-instructies zijn uitsluitend bestemd voor gebruik door gekwalificeerd servicepersoneel. Om het risico op elektrische schokken te verminderen, mag u geen ander onderhoud uitvoeren dan dat wat in de bedieningsinstructies staat. Reparaties moeten worden uitgevoerd door gekwalificeerd servicepersoneel.


Raadpleeg de informatie op de buitenkant van de onderste behuizing voor informatie over elektriciteit en veiligheid voordat u het apparaat installeert of bedient.

  1. Lees en volg alle instructies en waarschuwingen.
  2. Houd het apparaat uit de buurt van water (behalve voor producten voor buitengebruik).
  3. Maak alleen schoon met een droge doek.
  4. Blokkeer ventilatieopeningen niet. Niet installeren in een afgesloten ruimte. Installeer alleen volgens de instructies van de fabrikant.
  5. Bescherm het netsnoer tegen beschadiging, vooral bij stekkers en stopcontacten.
  6. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
  7. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen, waarvan er één breder is dan de andere (alleen voor de VS en Canada). Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
  8. Gebruik alleen hulpstukken en accessoires die door de fabrikant worden aanbevolen.
  9. Gebruik alleen de aangegeven karren, standaards, statieven, beugels of tafels. Wees voorzichtig om omvallen te voorkomen bij het verplaatsen van de combinatie van kar/apparaat.
  10. Koppel los tijdens onweer of als het apparaat lange tijd niet wordt gebruikt.
  11. Gebruik alleen gekwalificeerd personeel voor onderhoud, vooral na schade.
  12. Het apparaat met beschermende aardingsaansluiting moet worden aangesloten op een WANDCONTACTDOOS met een beschermende aarding.
  13. Wanneer de NETSTEKKER of een apparaatkoppeling wordt gebruikt als de ontkoppelinrichting, moet de ontkoppelinrichting gemakkelijk bedienbaar blijven.
  14. Vermijd installatie in afgesloten ruimtes zoals boekenkasten.
  15. Plaats geen open vuurbronnen, zoals brandende kaarsen, op het apparaat.
  16. Bedrijfstemperatuurbereik 5° tot 45°C (41° tot 113°F).

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Behringer LM DRUM-handleiding

Beschikbare talen

Gerelateerde Handleidingen voor Behringer LM DRUM

Inhoudsopgave
