Husqvarna 540i XP, 540i XPG Handleiding

Introductie

Beoogd gebruik

Deze kettingzaag voor bosbeheer is ontworpen voor boswerkzaamheden zoals vellen, ontastten en zagen.

Opmerking: Nationale voorschriften kunnen de werking van het product beperken.

Productbeschrijving

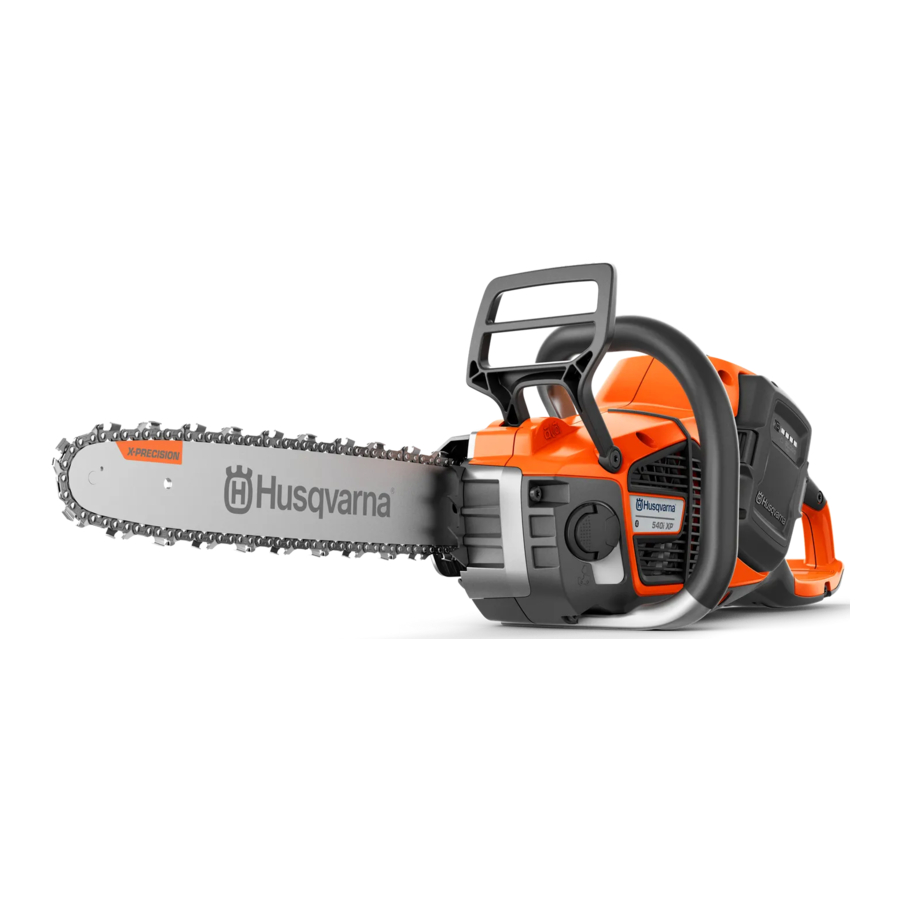

Dit product is een kettingzaagmodel met een elektromotor.

Er wordt voortdurend gewerkt aan het verhogen van uw veiligheid en efficiëntie tijdens de bediening. Neem contact op met uw onderhoudsdealer voor meer informatie.

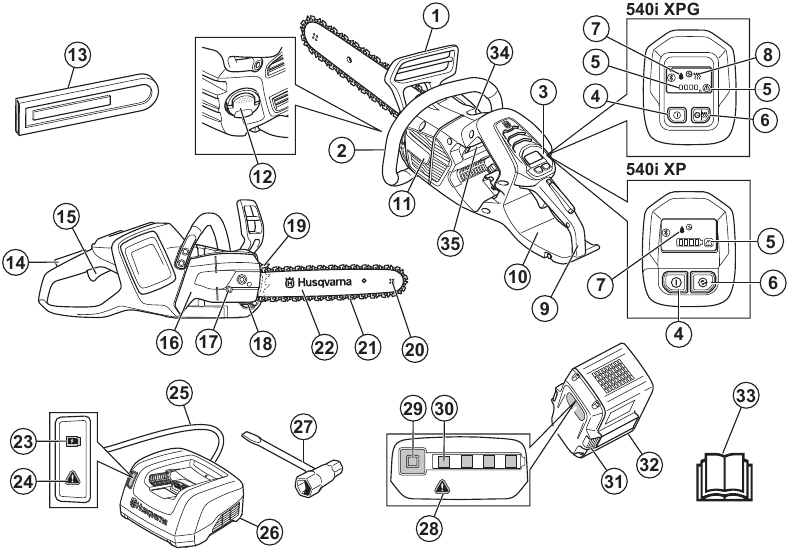

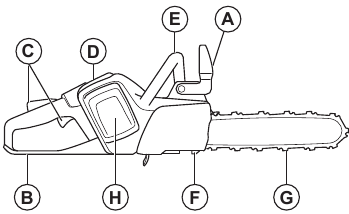

Productoverzicht

1. Handbescherming vooraan
2. Handgreep vooraan
3. Gebruikersinterface
4. Start/stop-knop
5. Waarschuwingsindicator
6. SavE-knop
7. Oliepeilindicator
8. Indicator voor warmte in de handgrepen
9. Achterhandgreep met rechterhandbescherming
10. Informatie- en waarschuwingssticker
11. Ventilatorhuis
12. Kettingolietank
13. Transportafdekking
14. Vergrendeling van de vermogenstrigger
15. Vermogenstrigger
16. Aandrijftandwieldeksel
17. Kettingspanner
18. Kettingvanger
19. Getande bumper
20. Zwaardneuswiel
21. Zaagketting
22. Geleider
23. Indicator voor laadstatus
24. Waarschuwingsindicator
25. Stroomkabel
26. Acculader
27. Combinatiesleutel
28. Waarschuwingsindicator
29. Knop, batterijstatus
30. Batterijstatus
31. Batterijontgrendelknop
32. Batterij
33. Bedieningshandleiding
34. Oliepompaanpassingsschroef
35. Product- en serienummerplaatje

Symbolen op het product

Wees voorzichtig en gebruik het product correct. Dit product kan ernstig letsel of de dood veroorzaken bij de bediener of anderen.

Lees de bedieningshandleiding zorgvuldig door en zorg ervoor dat u de instructies begrijpt voordat u dit product gebruikt.

Gebruik een goedgekeurde veiligheidshelm, gehoorbescherming en oogbescherming.

Gebruik 2 handen bij het bedienen van het product.

Dit product voldoet aan de toepasselijke EG-richtlijnen.

Dit product voldoet aan de toepasselijke Britse voorschriften.

Geluidsemissies naar het milieu volgens de Europese richtlijn 2000/14/EG en de wetgeving van New South Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". Geluidsemissiegegevens zijn te vinden op het machinelabel en in het hoofdstuk Technische gegevens.

Waarschuwing! Terugslag kan optreden wanneer de punt van de geleider een object raakt. Hierdoor wordt de geleider in de richting van de bediener geslingerd. Risico op ernstig letsel of de dood.

Kettingrem, ingeschakeld (rechts). Kettingrem, uitgeschakeld (links).

Indicatie van kettingrichting.

Kettingolie.

Aanbevolen snijuitrusting in dit voorbeeld: Zaagbladlengte XX in (XX mm), max. neusradius X Tanden, kettingtype Husqvarna HXX.

Nominale spanning, V.

Gelijkstroom.

Beschermd tegen opspattend water.

Milieukeurmerk. Het product of de verpakking van het product is geen huishoudelijk afval. Recycle het op een goedgekeurde afvoerlocatie voor elektrische en elektronische apparatuur.

Als het product is voorzien van Bluetooth ® draadloze technologie. Het Bluetooth ® symbool is gemarkeerd op het productnaamlabel. Raadpleeg Bluetooth ® draadloze technologie.

De typeplaat of de laserprint toont het serienummer. yyyy is het productiejaar en ww is de productieweek.

Opmerking: Andere symbolen/stickers op het product verwijzen naar certificeringseisen voor sommige markten.

Symbolen op de accu en/of op de acculader

Recycle dit product bij een recyclingstation voor elektrische en elektronische apparatuur. (Geldt alleen voor Europa)

Veilige transformator.

Gebruik en bewaar de acculader uitsluitend binnenshuis.

Dubbele isolatie.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzichtigheid en opmerkingen worden gebruikt om speciale belangrijke onderdelen van de handleiding aan te duiden.

Wordt gebruikt als er een risico is op letsel of overlijden voor de bediener of omstanders als de instructies in de handleiding niet worden opgevolgd.

Wordt gebruikt als er een risico is op schade aan het product, andere materialen of de aangrenzende ruimte als de instructies in de handleiding niet worden opgevolgd.

Opmerking: wordt gebruikt om meer informatie te geven die nodig is in een bepaalde situatie.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer of elektrisch gereedschap op batterijen (draadloos).

Veiligheid van het werkgebied

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in explosieve omgevingen, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

• De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde (geaarde) elektrische gereedschappen. Ongewijzigde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD). Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de accu, voordat u het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen in bewegende onderdelen terechtkomen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger uitvoeren met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of verwijder de accu, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
• Bewaar inactieve elektrische gereedschappen buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te bedienen.
• Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken maken een veilige bediening en controle van het gereedschap in onverwachte situaties onmogelijk.

Gebruik en onderhoud van accugereedschap

• Laad alleen op met de oplader die is gespecificeerd door de fabrikant. Een oplader die geschikt is voor het ene type accupack kan brandgevaar opleveren bij gebruik met een ander accupack.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accupacks. Het gebruik van andere accupacks kan leiden tot letsel en brand.
• Wanneer het accupack niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
• Onder ongunstige omstandigheden kan er vloeistof uit de batterij worden geslingerd; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt geslingerd, kan irritaties of brandwonden veroorzaken.
• Gebruik geen accupack of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een accupack of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of een temperatuur boven 130 °C / 265 °F kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of bij temperaturen buiten het aangegeven bereik kan de batterij beschadigen en het risico op brand vergroten.

Service

• Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.
• Voer nooit service uit aan beschadigde accupacks. Service aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Algemene veiligheidswaarschuwingen kettingzaag

• Houd alle lichaamsdelen uit de buurt van de zaagketting wanneer de kettingzaag in werking is. Voordat u de kettingzaag start, moet u ervoor zorgen dat de zaagketting niets raakt. Een moment van onoplettendheid tijdens het bedienen van kettingzagen kan ertoe leiden dat uw kleding of lichaam verstrikt raakt in de zaagketting.
• Houd de kettingzaag altijd vast met uw rechterhand aan de achterste handgreep en uw linkerhand aan de voorste handgreep. Het vasthouden van de kettingzaag met een omgekeerde handconfiguratie verhoogt het risico op persoonlijk letsel en mag nooit worden gedaan.
• Houd de kettingzaag alleen vast aan geïsoleerde grijpvlakken, omdat de zaagketting verborgen bedrading kan raken. Zaagkettingen die in contact komen met een "stroomvoerende" draad kunnen blootliggende metalen delen van de kettingzaag "stroomvoerend" maken en de bediener een elektrische schok geven.
• Draag oogbescherming. Verdere beschermende uitrusting voor gehoor, hoofd, handen, benen en voeten wordt aanbevolen. Adequate beschermende uitrusting vermindert persoonlijk letsel door rondvliegend puin of onbedoeld contact met de zaagketting.
• Gebruik een kettingzaag niet in een boom, op een ladder, vanaf een dak of een andere onstabiele steun. Het gebruik van een kettingzaag op deze manier kan leiden tot ernstig persoonlijk letsel.^[1]
• Zorg altijd voor een goede stand en gebruik de kettingzaag alleen wanneer u op een vast, veilig en vlak oppervlak staat. Gladde of onstabiele oppervlakken kunnen leiden tot verlies van evenwicht of controle over de kettingzaag.
• Wees alert op terugslag bij het zagen van een tak die onder spanning staat. Wanneer de spanning in de houtvezels wordt losgelaten, kan de veerbelaste tak de bediener raken en/of de kettingzaag uit de hand slaan.
• Wees uiterst voorzichtig bij het zagen van kreupelhout en jonge boompjes. Het slanke materiaal kan de zaagketting vastgrijpen en naar u toe worden geslagen of u uit evenwicht brengen.
• Draag de kettingzaag aan de voorste handgreep met de kettingzaag uitgeschakeld en uit de buurt van uw lichaam. Plaats bij het vervoeren of opbergen van de kettingzaag altijd de geleiderkap. Een juiste behandeling van de kettingzaag vermindert de kans op onbedoeld contact met de bewegende zaagketting.
• Volg de instructies voor het smeren, spannen van de ketting en het vervangen van de geleider en ketting. Een onjuist gespannen of gesmeerde ketting kan breken of de kans op terugslag vergroten.
• Zaag alleen hout. Gebruik de kettingzaag niet voor doeleinden waarvoor deze niet is bedoeld. Gebruik de kettingzaag bijvoorbeeld niet voor het zagen van metaal, plastic, metselwerk of niet-houten bouwmaterialen. Het gebruik van de kettingzaag voor andere dan beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Probeer geen boom te vellen voordat u inzicht hebt in de risico's en hoe u deze kunt vermijden. Er kunnen ernstige verwondingen optreden bij de bediener of omstanders tijdens het vellen van een boom.
• Volg alle instructies bij het verwijderen van vastgelopen materiaal, het opbergen of onderhouden van de kettingzaag. Zorg ervoor dat de schakelaar is uitgeschakeld en dat de accu is verwijderd. Onverwachte activering van de kettingzaag tijdens het verwijderen van vastgelopen materiaal of onderhoud kan leiden tot ernstig persoonlijk letsel.
• Gebruik een kettingzaag niet in een boom, tenzij u hiervoor specifiek bent opgeleid. Het gebruik van een kettingzaag in een boom zonder de juiste training kan het risico op ernstig persoonlijk letsel vergroten.

¹ Als u bent getraind in speciale zaag- en werktechnieken en goed bent gezekerd (hoogwerker, touwen, veiligheidsharnas), kunnen er afwijkingen van deze veiligheidsvoorschriften worden gemaakt.

Oorzaken en preventie van terugslag door de bediener

Terugslag kan optreden wanneer de neus of punt van de geleider een voorwerp raakt, of wanneer het hout sluit en de zaagketting in de zaagsnede bekneld raakt. Contact met de punt kan in sommige gevallen een plotselinge omgekeerde reactie veroorzaken, waardoor de geleider omhoog en terug naar de bediener wordt geslingerd. Het beknellen van de zaagketting langs de bovenkant van de geleider kan de geleider snel terugduwen naar de bediener. Elk van deze reacties kan ertoe leiden dat u de controle over de zaag verliest, wat kan leiden tot ernstig persoonlijk letsel. Vertrouw niet uitsluitend op de veiligheidsvoorzieningen die in uw zaag zijn ingebouwd. Als gebruiker van een kettingzaag moet u verschillende stappen ondernemen om te voorkomen dat uw zaagwerkzaamheden leiden tot een ongeluk of letsel. Terugslag is het gevolg van misbruik van de kettingzaag en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder beschreven:

• Houd de kettingzaag stevig vast, met duimen en vingers om de handgrepen van de kettingzaag heen, met beide handen aan de zaag en positioneer uw lichaam en arm zo dat u weerstand kunt bieden aan terugslagkrachten. Terugslagkrachten kunnen door de bediener worden gecontroleerd als de juiste voorzorgsmaatregelen worden genomen. Laat de kettingzaag niet los.
• Reik niet te ver en zaag niet boven schouderhoogte. Dit helpt onbedoeld contact met de punt te voorkomen en zorgt voor een betere controle over de kettingzaag in onverwachte situaties.
• Gebruik alleen vervangende geleiders en zaagkettingen die door de fabrikant zijn gespecificeerd. Onjuiste vervangende geleiders en zaagkettingen kunnen kettingbreuk en/of terugslag veroorzaken.
• Volg de slijp- en onderhoudsinstructies van de fabrikant voor de zaagketting. Het verkleinen van de dieptemaatafstand kan leiden tot een verhoogde terugslag.

BEWAAR DEZE INSTRUCTIES.

Algemene veiligheidsinstructies

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Dit product is een gevaarlijk hulpmiddel als u niet voorzichtig bent of als u het product verkeerd gebruikt. Dit product kan ernstig letsel of de dood veroorzaken bij de bediener of anderen. Het is erg belangrijk dat u de inhoud van deze handleiding leest en begrijpt.
• Wijzig het product niet zonder toestemming van de fabrikant. Gebruik geen product dat door anderen is gewijzigd en gebruik altijd originele accessoires. Wijzigingen die niet zijn goedgekeurd door de fabrikant kunnen leiden tot ernstig letsel of de dood bij de bediener of anderen.
• Langdurige inademing van kettingoliedampen en zaagsel kan gezondheidsproblemen veroorzaken.
• Dit product produceert tijdens het gebruik een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig letsel of de dood te verminderen, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat ze dit product gebruiken.

Veiligheidsinstructies voor gebruik

Lees de waarschuwingsinstructies die volgen voordat u het product gebruikt.

• De informatie in deze gebruikershandleiding is geen vervanging voor professionele kennis en ervaring. Als u zich niet veilig voelt in de situatie waarin u zich bevindt, stop dan met het product. Neem contact op met uw onderhoudsdealer of een professionele kettingzaagbediener. Probeer geen taak uit waarvan u niet zeker bent!
• Neem contact op met uw onderhoudsdealer of Husqvarna als u vragen hebt over de bediening van het product. We kunnen u informatie geven over hoe u uw product effectief en veilig kunt bedienen. Neem indien mogelijk deel aan een training in het bedienen van een kettingzaag. Uw onderhoudsdealer, bosbouwschool of bibliotheek kan u informatie geven over trainingsmateriaal en beschikbare lessen.
• U moet de effecten van terugslag begrijpen en hoe u deze kunt voorkomen voordat u dit product gebruikt. Raadpleeg Informatie over terugslag en Veelgestelde vragen over terugslag voor instructies.
• Gebruik geen product, accu of acculader die beschadigd is of niet correct werkt.
• Raak geen draaiende zaagketting aan. Dit kan ernstig letsel of de dood veroorzaken.
• Gebruik het product niet als u moe bent, onder invloed bent van alcohol of drugs, medicijnen of iets anders dat een negatief effect kan hebben op uw zicht, alertheid, coördinatie of beoordelingsvermogen.
• Werken bij slecht weer is vermoeiend en brengt vaak extra risico's met zich mee. Vanwege het extra risico wordt het niet aanbevolen om de machine te gebruiken bij zeer slecht weer, bijvoorbeeld bij dichte mist, zware regen, sterke wind, intense kou, risico op bliksem, enz.
• Start een product niet tenzij het zaagblad, de zaagketting en alle afdekkingen correct zijn gemonteerd. Zo niet, dan kan het aandrijftandwiel losraken en ernstig letsel veroorzaken. Raadpleeg Montage voor instructies.

• Soms komen er chips vast te zitten in de tandwielafdekking, waardoor de zaagketting vastloopt. Stop altijd de motor voordat u gaat schoonmaken.
• Kijk om u heen. Zorg ervoor dat er geen risico is dat personen of dieren uw controle over het product aanraken of beïnvloeden.

• Laat kinderen het product niet gebruiken of in de buurt van het product komen. Het product is gemakkelijk te starten en kinderen kunnen het mogelijk starten als ze niet volledig onder toezicht staan. Dit kan een risico op ernstig letsel betekenen.
• Verwijder de accu wanneer u geen volledig zicht hebt op het product of het product voor langere tijd achterlaat.
• U moet stevig op uw voeten staan om de volledige controle over het product te hebben. Gebruik het product niet als u op een ladder of in een boom staat. Gebruik het product niet als u zich niet op een stabiele ondergrond bevindt.
• Werken in een boom vereist het gebruik van speciale snij- en werktechnieken die in acht moeten worden genomen om het verhoogde risico op persoonlijk letsel te verminderen. Werk nooit in een boom, tenzij u specifieke, professionele training voor dergelijk werk hebt gekregen, inclusief training in het gebruik van veiligheids- en andere klimuitrusting, zoals harnassen, touwen, riemen, klimijzers, karabijnhaken, karabiners, enzovoort.
• Probeer nooit vallende delen op te vangen. Zaag nooit in de boom als u slechts met één touw bent vastgemaakt. Gebruik altijd twee vastgemaakte touwen.

• Als u niet voorzichtig bent, neemt het risico op terugslag toe. Een terugslag kan optreden als de terugslagzone van het zaagblad per ongeluk een tak, boom of andere objecten raakt.


• Houd het product niet met één hand vast. Dit product kan niet veilig met één hand worden bediend.
• Gebruik het product niet boven schouderhoogte en probeer niet met de punt van het zaagblad te zagen.


• Gebruik een product niet in een situatie waarin u geen hulp kunt inroepen als er een ongeval gebeurt.
• Stop het product en activeer de kettingrem voordat u het product verplaatst. Houd het product vast met het zaagblad en de zaagketting naar achteren gericht. Plaats een transportbeschermer op het zaagblad voordat u het transporteert of voordat u het over een afstand verplaatst.
• Wanneer u het product op de grond zet, activeer dan de kettingrem en houd het product constant in de gaten. Stop het product en verwijder de accu voordat u uw product voor langere tijd achterlaat.
• Er bestaat een risico dat er houtsnippers vast komen te zitten in het aandrijfsysteem. Dit kan ervoor zorgen dat de zaagketting vast komt te zitten. Stop altijd het product en verwijder de accu voordat u het schoonmaakt.
• Zorg ervoor dat u zich veilig kunt verplaatsen. Onderzoek de omstandigheden en het terrein om u heen op mogelijke obstakels zoals wortels, rotsen, takken, sloten en meer. Wees voorzichtig wanneer u op hellend terrein werkt.
• Het trillingsniveau neemt toe als u snijdt met snijapparatuur die onjuist of niet correct geslepen is. Het snijden van hardhout, zoals loofbomen, veroorzaakt meer trillingen dan het snijden van zachthout, zoals naaldbomen.

• Overmatige blootstelling aan trillingen kan leiden tot doorbloedingsschade of zenuwbeschadiging bij personen met een verminderde bloedsomloop. Raadpleeg uw arts als u symptomen van overmatige blootstelling aan trillingen ervaart. Dergelijke symptomen zijn onder meer gevoelloosheid, verlies van gevoel, tintelingen, prikkelingen, pijn, verlies van kracht, veranderingen in huidskleur of -conditie. Deze symptomen komen meestal voor in de vingers, handen of polsen en nemen toe bij koude temperaturen.
• Voorkom situaties waarvan u denkt dat ze uw mogelijkheden te boven gaan.
• Het is niet mogelijk om elke mogelijke situatie op te nemen waarmee u te maken kunt krijgen wanneer u dit product gebruikt. Wees altijd voorzichtig en gebruik uw gezond verstand.


Persoonlijke beschermingsmiddelen

Lees de waarschuwingsinstructies die volgen voordat u het product gebruikt.

• De meeste kettingzaagongevallen gebeuren wanneer de zaagketting de bediener raakt. U moet tijdens de bediening goedgekeurde persoonlijke beschermingsmiddelen gebruiken. Persoonlijke beschermingsmiddelen bieden u geen volledige bescherming tegen letsel, maar ze verminderen de mate van letsel als er een ongeval gebeurt. Neem contact op met uw onderhoudsdealer voor aanbevelingen over welke apparatuur u moet gebruiken.
• Uw kleding moet nauwsluitend zijn, maar uw bewegingen niet beperken. Controleer regelmatig de staat van de persoonlijke beschermingsmiddelen.
• Gebruik een goedgekeurde veiligheidshelm.
• Gebruik goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.
• Gebruik een goedgekeurde veiligheidsbril of een gelaatsscherm om het risico op letsel door weggeslingerde objecten te verkleinen. Het product kan objecten, zoals houtsnippers, kleine stukjes hout en meer, met grote kracht wegslingeren. Dit kan leiden tot ernstig letsel, vooral aan de ogen.
• Gebruik handschoenen met zaagbescherming.
• Gebruik een broek met zaagbescherming.
• Gebruik laarzen met zaagbescherming, een stalen neus en een antislipzool.
• Houd altijd een EHBO-kit bij u.
• Risico op vonken. Houd brandblusmiddelen en een schop in de buurt om bosbranden te voorkomen.

Veiligheidsvoorzieningen op het product

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik geen product met veiligheidsvoorzieningen die beschadigd zijn of niet correct werken.
• Controleer de veiligheidsvoorzieningen regelmatig. Raadpleeg Onderhoud en controles van de veiligheidsvoorzieningen op het product.
• Als de veiligheidsvoorzieningen beschadigd zijn of niet correct werken, neem dan contact op met uw Husqvarna-onderhoudsdealer.

Functies van de gebruikersinterface (540i XP)
De gebruikersinterface omvat de start-/stopknop, de SavE-knop, de batterij-indicator, de oliepeilindicator en de waarschuwingsindicator. De waarschuwingsindicator knippert als de kettingrem is ingeschakeld of als er een risico op overbelasting is. De overbelastingsbeveiliging stopt het product tijdelijk en u kunt het product niet gebruiken totdat de temperatuur is gedaald. Als de waarschuwingsindicator een continu licht geeft, neem dan contact op met uw onderhoudsdealer.

Raadpleeg Productoverzicht voor meer informatie over de gebruikersinterface.

Functies van de gebruikersinterface (540i XPG)
De gebruikersinterface omvat de start-/stopknop, de SavE-knop, de batterij-indicator, de oliepeilindicator, de indicator voor warmte in de handgrepen en de waarschuwingsindicator. De waarschuwingsindicator knippert als de kettingrem is ingeschakeld of als er een risico op overbelasting is. De overbelastingsbeveiliging stopt het product tijdelijk en u kunt het product niet gebruiken totdat de temperatuur is gedaald. Als de waarschuwingsindicator een continu licht geeft, neem dan contact op met uw onderhoudsdealer.

Raadpleeg Productoverzicht voor meer informatie over de gebruikersinterface.

Automatische stopfunctie
Het product heeft een automatische stopfunctie die het product stopt als u het 3 minuten niet gebruikt.

Kettingrem en voorste handbescherming
Uw product heeft een kettingrem die de zaagketting stopt als u een terugslag krijgt. De kettingrem vermindert het risico op ongelukken, maar alleen u kunt ze voorkomen.

Plaats uzelf niet in situaties waarin er een risico op terugslag is. Wees voorzichtig wanneer u uw product gebruikt en zorg ervoor dat de terugslagzone van de geleider niet in contact komt met een object.

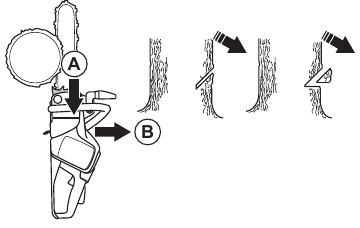

De kettingrem wordt (A) handmatig ingeschakeld door uw linkerhand of automatisch door het inertievrijgavemechanisme. Duw de voorste handbescherming (B) naar voren om de kettingrem handmatig in te schakelen. Deze beweging start een veerbelast mechanisme dat het aandrijftandwiel stopt.

Hoe de kettingrem wordt ingeschakeld, hangt af van de kracht van de terugslag en de positie van het product. Als u een intense terugslag krijgt terwijl de terugslagzone zich het verst van u vandaan bevindt, wordt de kettingrem ingeschakeld door de inertievrijgave. Als de terugslag klein is of de terugslagzone zich dichter bij u bevindt, wordt de kettingrem handmatig ingeschakeld door uw linkerhand.

Gebruik de kettingrem als parkeerrem wanneer u het product start en wanneer u korte afstanden aflegt. Dit verkleint het risico dat u of een persoon in uw buurt de zaagketting aanraakt.

Trek de voorste handbescherming naar achteren om de kettingrem uit te schakelen.

Een terugslag kan zeer plotseling en heftig zijn. De meeste terugslagen zijn klein en schakelen de kettingrem niet altijd in. Als er een terugslag optreedt wanneer u het product gebruikt, houdt u de handgrepen stevig vast en laat u ze niet los.

De voorste handbescherming vermindert ook het risico om de zaagketting aan te raken als uw hand de voorste handgreep loslaat.

In de velpositie kunt u de kettingrem niet handmatig inschakelen. De kettingrem kan in deze positie alleen worden ingeschakeld door het inertievrijgavemechanisme.

Vergrendeling van de aan/uit-schakelaar
De vergrendeling van de aan/uit-schakelaar voorkomt onbedoelde bediening van de aan/uit-schakelaar. Als u de vergrendeling van de aan/uit-schakelaar naar voren duwt (A) en vervolgens de vergrendeling van de aan/uit-schakelaar tegen de handgreep duwt (B), laat deze de aan/uit-schakelaar los (C). Als u de handgreep loslaat, bewegen de aan/uit-schakelaar en de vergrendeling van de aan/uit-schakelaar terug naar hun beginpositie.

Kettingvanger
De kettingvanger vangt de zaagketting op als deze breekt of losraakt. Als u de juiste kettingspanning heeft, neemt het risico af. U verkleint het risico ook als u het juiste onderhoud aan de geleider en de zaagketting uitvoert. Zie Montage en onderhoud voor instructies.

Rechter handbescherming
De rechter handbescherming werkt als bescherming voor uw hand als de zaagketting breekt of losraakt. Het voorkomt ook storingen door takken en twijgen wanneer u het product gebruikt.

Batterijveiligheid

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik alleen de BLi-batterijen die we aanbevelen voor uw product. Raadpleeg Accessoires. De batterijen zijn softwarematig versleuteld.
• Gebruik de BLi-batterijen die oplaadbaar zijn alleen als stroomvoorziening voor de gerelateerde Husqvarna-producten. Raadpleeg Accessoires. Gebruik de batterij niet als stroomvoorziening voor andere apparaten om letsel te voorkomen.
• Risico op elektrische schok. Sluit de accupolen niet aan op sleutels, schroeven of ander metaal. Dit kan een kortsluiting van de batterij veroorzaken.
• Gebruik geen niet-oplaadbare batterijen.
• Steek geen voorwerpen in de luchtsleuven van de batterij.
• Houd de batterij uit de buurt van zonlicht, hitte of open vuur. De batterij kan brandwonden en/of chemische brandwonden veroorzaken.
• Houd de batterij uit de buurt van regen en natte omstandigheden.
• Houd de batterij uit de buurt van magnetrons en hoge druk.
• Probeer de batterij niet te demonteren of te breken.
• Laat batterijzuur uw huid niet aanraken. Batterijzuur veroorzaakt verwondingen aan de huid, corrosie en brandwonden. Als u batterijzuur in uw ogen krijgt, wrijf dan niet, maar spoel minimaal 15 minuten met water. Als batterijzuur uw huid heeft aangeraakt, moet u de huid reinigen met een grote hoeveelheid water en zeep. Medische hulp inroepen.
• Gebruik de batterij bij temperaturen tussen -10 °C (14 °F) en 40 °C (104 °F).
• Reinig de batterij of de batterijlader niet met water. Raadpleeg "De batterij en de batterijhouder controleren".
• Gebruik geen batterij die beschadigd is of niet correct werkt.
• Bewaar batterijen uit de buurt van metalen voorwerpen zoals spijkers, schroeven of sieraden.
• Houd de batterij uit de buurt van kinderen.

Veiligheid batterijlader

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Risico op elektrische schok of kortsluiting als de veiligheidsinstructies niet worden nageleefd.
• Gebruik een goedgekeurd geaard stopcontact dat niet beschadigd is.
• Gebruik geen andere batterijladers dan de batterijlader die bij uw product is geleverd. Gebruik alleen Husqvarna QC-laders wanneer u Husqvarna-vervangingsbatterijen BLi oplaadt.
• Probeer de batterijlader niet te demonteren.
• Gebruik geen batterijlader die beschadigd is of niet correct werkt.
• Til de batterijlader niet op aan het netsnoer. Om de batterijlader los te koppelen van een stopcontact, trekt u de stekker eruit. Trek niet aan het netsnoer.
• Houd alle kabels en verlengsnoeren uit de buurt van water, olie en scherpe randen. Zorg ervoor dat de kabel niet bekneld raakt tussen deuren, hekken of iets dergelijks.
• Gebruik de batterijlader niet in de buurt van brandbare materialen of materialen die corrosie kunnen veroorzaken. Zorg ervoor dat de batterijlader niet bedekt is. Trek de stekker uit de batterijlader als er rook of brand is.
• Laad de batterij alleen binnenshuis op op een plaats met een goede luchtstroom en uit de buurt van zonlicht. Laad de batterij niet buitenshuis op. Laad de batterij niet op in natte omstandigheden.
• Gebruik de batterijlader alleen bij een temperatuur tussen 5 °C (41 °F) en 40 °C (104 °F). Gebruik de lader in een omgeving met een goede luchtstroom, droog en stofvrij.
• Steek geen voorwerpen in de koelsleuven van de batterijlader.
• Sluit de batterijladerpolen niet aan op metalen voorwerpen, omdat dit de batterijlader kan kortsluiten.
• Gebruik goedgekeurde stopcontacten die niet beschadigd zijn.

Veiligheidsinstructies voor onderhoud

Lees de volgende waarschuwingsinstructies voordat u onderhoud aan het product uitvoert.

• Verwijder de batterij voordat u onderhoud of andere controles uitvoert of het product monteert.
• De gebruiker mag alleen het onderhoud en de service uitvoeren die in deze bedieningshandleiding worden getoond. Neem contact op met uw onderhoudsdealer voor onderhoud en service van een grotere uitbreiding.
• Reinig de batterij of de batterijlader niet met water. Sterk reinigingsmiddel kan schade aan het plastic veroorzaken.
• Als u geen onderhoud uitvoert, verkort dit de levensduur van het product en verhoogt dit het risico op ongelukken.
• Speciale training is noodzakelijk voor alle service- en reparatiewerkzaamheden, vooral voor de veiligheidsvoorzieningen op het product. Als niet alle controles in deze bedieningshandleiding zijn goedgekeurd nadat u onderhoud hebt uitgevoerd, neem dan contact op met uw onderhoudsdealer. Wij garanderen dat er professionele reparaties en service beschikbaar zijn voor uw product.
• Gebruik alleen originele reserveonderdelen.

Veiligheidsinstructies voor de snijapparatuur

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik uitsluitend goedgekeurde combinaties van geleider en zaagketting en vijlapparatuur. Raadpleeg "Technische gegevens voor instructies".
• Draag beschermende handschoenen wanneer u de zaagketting gebruikt of onderhoudt. Een zaagketting die niet beweegt, kan ook letsel veroorzaken.

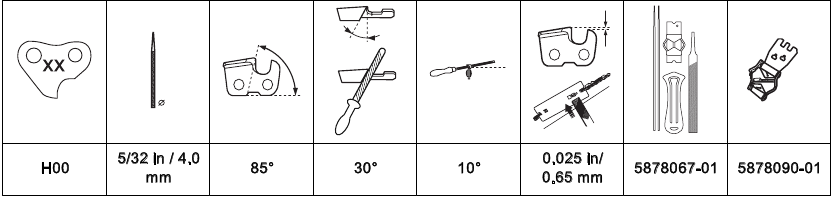

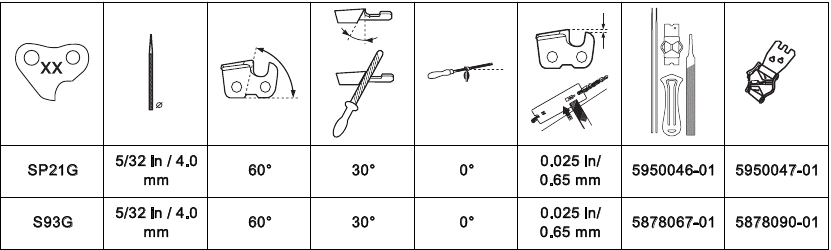

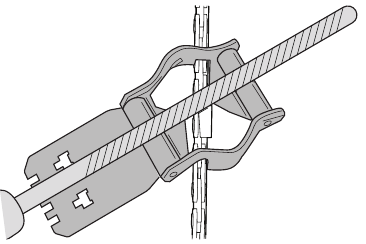

• Houd de snijtanden correct geslepen. Volg de instructies en gebruik de aanbevolen vijlmaat. Een zaagketting die beschadigd of verkeerd geslepen is, vergroot het risico op ongevallen.

• Houd de juiste dieptemaatinstelling aan. Volg de instructies en gebruik de aanbevolen dieptemaatinstelling. Een te grote dieptemaatinstelling vergroot het risico op terugslag.

• Zorg ervoor dat de zaagketting de juiste spanning heeft. Als de zaagketting niet strak tegen de geleider aan zit, kan de zaagketting ontsporen. Een verkeerde zaagkettingspanning verhoogt de slijtage aan de geleider, de zaagketting en het kettingaandrijftandwiel. Raadpleeg "De spanning van de zaagketting aanpassen".

• Voer regelmatig onderhoud uit aan de snijapparatuur en houd deze correct gesmeerd. Als de zaagketting niet correct gesmeerd is, neemt het risico op slijtage aan de geleider, de zaagketting en het kettingaandrijftandwiel toe.


Montage

De geleider en zaagketting monteren

Verwijder altijd de accu voordat u het product monteert of onderhoud uitvoert.

1. Schakel de kettingrem uit.

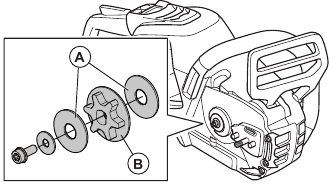

2. Maak de moer van het zaagblad los en verwijder het aandrijftandwieldeksel en de transportring (A).

3. Plaats de geleider boven op de bout van de geleider. Stuur de geleider naar de achterste positie. Til de zaagketting boven het aandrijftandwiel en plaats deze in de groef van de geleider. Begin aan de bovenrand van de geleider.
4. Zorg ervoor dat de randen van de messen naar voren wijzen op de bovenrand van de geleider.

5. Installeer het aandrijftandwieldeksel en stuur de kettingverstellerpen naar het gat in de geleider.

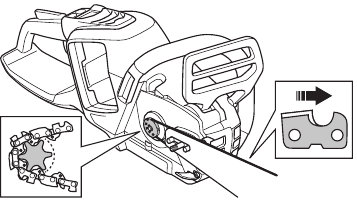

6. Zorg ervoor dat de aandrijfschakels van de zaagketting correct op het aandrijftandwiel passen.
7. Zorg ervoor dat de zaagketting correct in de groef van de geleider is geplaatst.
8. Draai de moer van het zaagblad met uw vingers vast.
9. Span de zaagketting aan. Raadpleeg "De spanning van de zaagketting aanpassen" voor instructies.

Een getande stootstrip monteren

Neem contact op met uw servicebedrijf om een getande stootstrip te monteren.

De luchtinlaatdeksel installeren

Als u materialen zaagt die veel stof en kleine deeltjes in de lucht veroorzaken, wordt aanbevolen een luchtinlaatdeksel te gebruiken.

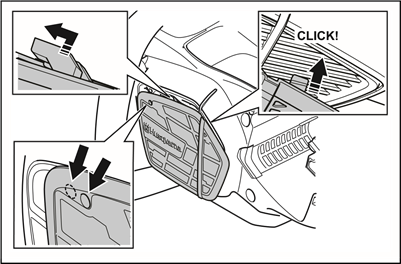

1. Houd de luchtinlaatdeksel tegen de ventilatorbehuizing. Zorg ervoor dat u het gat in de luchtinlaatdeksel aan de rechterkant van het gat in de ventilatorbehuizing plaatst.
2. Duw de luchtinlaatdeksel voorzichtig tegen de ventilatorbehuizing totdat u een klik hoort.

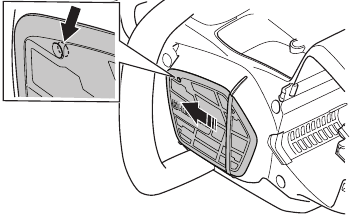

3. Duw de luchtinlaatdeksel naar links totdat de gaten zijn uitgelijnd.

4. Installeer de schroef.


Bediening

Inleiding

Lees en begrijp het veiligheidshoofdstuk voordat u het product gebruikt.

Husqvarna Connect

Husqvarna Connect is een gratis app voor uw mobiele apparaat. De Husqvarna Connect app geeft uitgebreidere functies voor uw Husqvarna product.

• Uitgebreide productinformatie.
• Informatie over en hulp bij productonderdelen en service.

Draadloze Bluetooth^®-technologie

Producten met ingebouwde draadloze Bluetooth^®-technologie kunnen verbinding maken met mobiele apparaten en maken aanvullende functies van Husqvarna Connect mogelijk.
Het symbool voor draadloze Bluetooth^®-technologie verschijnt wanneer uw mobiele apparaat is verbonden met het product.

Om Husqvarna Connect te gaan gebruiken

1. Download de Husqvarna Connect app op uw mobiele apparaat.
2. Registreer in de Husqvarna Connect app.
3. Volg de instructiestappen in de Husqvarna Connect app om het product te verbinden en te registreren.
   Let op: De Husqvarna Connect app is niet beschikbaar om te downloaden in alle markten. Neem contact op met uw onderhoudsdealer voor meer informatie.

Om een functiecontrole uit te voeren voordat u het product gebruikt

1. Controleer de kettingrem (A) om er zeker van te zijn dat deze correct werkt en niet beschadigd is.
2. Controleer de rechterachterbeschermer (B) om er zeker van te zijn dat deze niet beschadigd is.
3. Controleer de aan/uit-schakelaar en de vergrendeling van de aan/uit-schakelaar (C) om er zeker van te zijn dat ze correct werken en niet beschadigd zijn.
4. Controleer het toetsenbord (D) om er zeker van te zijn dat het correct werkt.
5. Zorg ervoor dat er geen olie op de handgrepen zit (E).
6. Controleer of alle onderdelen correct zijn bevestigd en niet beschadigd zijn of ontbreken.
7. Controleer de kettingvanger (F) om er zeker van te zijn dat deze correct is bevestigd.
8. Controleer de kettingspanning (G).
9. Laad de accu op (H) en zorg ervoor dat deze correct is bevestigd aan het product.
10. Zorg ervoor dat de zaagketting stopt wanneer u de aan/uit-schakelaar loslaat.

De juiste kettingolie gebruiken

Gebruik geen afgewerkte olie, dit kan letsel veroorzaken bij u en schade aan het milieu. Afgewerkte olie veroorzaakt ook schade aan de oliepomp, de geleider en de zaagketting.

De zaagketting kan breken als de smering van de snijuitrusting onvoldoende is. Risico op ernstig letsel of overlijden voor de gebruiker.

Gebruik de juiste kettingolie, anders werkt de functie niet goed. Neem contact op met uw onderhoudsdealer bij het selecteren van uw kettingolie.

• Gebruik Husqvarna kettingolie voor een maximale levensduur van de zaagketting en om negatieve effecten op het milieu te voorkomen. Als Husqvarna kettingolie niet beschikbaar is, raden wij aan om een standaard kettingolie te gebruiken.
• Gebruik een kettingolie met een goede hechting aan de zaagketting.
• Gebruik een kettingolie met het juiste viscositeitsbereik dat overeenkomt met de luchttemperatuur.

Bij temperaturen onder 0°C/32°F worden sommige kettingoliën te dik, wat schade kan veroorzaken aan de oliepompcomponenten.

• Gebruik de aanbevolen snijuitrusting. Zie Accessoires.
• Verwijder de dop van de kettingolietank.
• Vul de kettingolietank met kettingolie.
• Bevestig de dop zorgvuldig.


Let op: Raadpleeg Productoverzicht om te zien waar de kettingolietank zich op uw product bevindt. temperatuur hoger is dan 50 °C/122 °F. Als de temperatuur hoger is dan 50 °C/122 °F, laat de acculader de accu afkoelen voordat de accu wordt opgeladen.

De accu aansluiten op de acculader

1. Sluit de acculader aan op de spanning en frequentie die op het typeplaatje staan vermeld.
2. Steek de stekker in een geaard stopcontact. De led op de acculader knippert één keer groen.

Let op: De accu wordt niet opgeladen als de accutemperatuur hoger is dan 50 °C/122 °F. Als de temperatuur hoger is dan 50 °C/122 °F, laat de acculader de accu afkoelen voordat de accu wordt opgeladen.

Let op: Laad de accu op als u hem voor het eerst gebruikt. Een nieuwe accu is slechts 30% opgeladen.

1. Zorg ervoor dat de accu droog is.
2. Plaats de accu in de acculader.

3. Zorg ervoor dat het groene oplaadlampje op de acculader gaat branden. Dat betekent dat de accu correct is aangesloten op de acculader.

4. Wanneer alle leds op de accu gaan branden, is de accu volledig opgeladen.

5. Om de acculader los te koppelen van het stopcontact, trekt u de stekker eruit. Trek niet aan de kabel.
6. Verwijder de accu uit de acculader.

Let op: Raadpleeg de handleidingen van de accu en de acculader voor meer informatie.

Informatie over terugslag

Een terugslag kan ernstig letsel of de dood van de gebruiker of anderen veroorzaken. Om het risico te verkleinen, moet u de oorzaken van terugslag kennen en weten hoe u deze kunt voorkomen.

Een terugslag treedt op wanneer de terugslagzone van de geleider een object raakt. Een terugslag kan plotseling en met grote kracht optreden, waardoor het product in de richting van de gebruiker wordt geworpen.

Terugslag treedt altijd op in het snijvlak van de geleider. Meestal wordt het product tegen de gebruiker geworpen, maar het kan ook in een andere richting bewegen. De manier waarop u het product gebruikt wanneer de terugslag optreedt, veroorzaakt de richting van de beweging.

Terugslag treedt alleen op als de terugslagzone van de geleider een object raakt. Laat de terugslagzone geen object raken.

Een kleinere radius van de punt van de geleider vermindert de kracht van de terugslag.

Gebruik een zaagketting met lage terugslag om de effecten van terugslag te verminderen. Laat de terugslagzone geen object raken.

Geen enkele zaagketting voorkomt terugslag volledig. Volg altijd de instructies.

Veelgestelde vragen over terugslag

• Activeert de hand altijd de kettingrem tijdens een terugslag?
  Nee. Het is noodzakelijk om enige kracht te gebruiken om de voorste handbeschermer naar voren te duwen. Als u niet de nodige kracht gebruikt, wordt de kettingrem niet geactiveerd. U moet ook tijdens het werk de handgrepen van het product met twee handen stabiel vasthouden. Als er een terugslag optreedt, is het mogelijk dat de kettingrem de zaagketting niet stopt voordat deze u raakt. Er zijn ook enkele posities waarin uw hand de voorste handbeschermer niet kan raken om de kettingrem te activeren.
• Activeert het traagheidsmechanisme altijd de kettingrem tijdens een terugslag?
  Nee. Ten eerste moet de kettingrem correct werken. Raadpleeg Onderhoud en controle van de veiligheidsvoorzieningen op het product voor instructies over het controleren van de kettingrem. Wij raden u aan dit elke keer te doen voordat u het product gebruikt. Ten tweede moet de kracht van de terugslag groot zijn om de kettingrem te activeren. Als de kettingrem te gevoelig is, kan deze tijdens ruw gebruik in werking treden.
• Beschermt de kettingrem mij altijd tegen letsel tijdens een terugslag?
  Nee. De kettingrem moet correct werken om bescherming te bieden. De kettingrem moet ook tijdens een terugslag in werking treden om de zaagketting te stoppen. Als u zich in de buurt van de geleider bevindt, is het mogelijk dat de kettingrem niet op tijd de zaagketting kan stoppen voordat deze u raakt.

Alleen u en de juiste werktechniek kunnen terugslag voorkomen.

Het product starten

1. Controleer de aan/uit-schakelaar en de vergrendeling van de aan/uit-schakelaar. Raadpleeg "De vergrendeling van de aan/uit-schakelaar controleren".
2. Activeer de kettingrem.

3. Plaats de accu in de accuhouder.


   Zorg ervoor dat de accu correct in de accuhouder is geplaatst. Als de accu niet gemakkelijk in de accuhouder beweegt, is de positie niet correct.

4. Duw op het onderste deel van de accu totdat u een klik hoort.

5. Houd de start/stop-knop ingedrukt totdat het groene ledlampje gaat branden.

6. Beweeg de voorste handbeschermer naar achteren om de kettingrem uit te schakelen.

De SavE-functie gebruiken

De SavE-functie verlaagt de kettingsnelheid en het vermogen van het product.

1. Druk kort op de SavE-knop. De groene led gaat branden.
2. Druk nogmaals op de SavE-knop om de functie uit te schakelen. De groene led gaat uit.


Om de verwarming in de handgrepen in en uit te schakelen (540i XPG)

Het product heeft verwarmde handgrepen.

• Houd de SavE-knop 1 seconde ingedrukt om de verwarming in de handgrepen in te schakelen. De indicator voor verwarming in de handgrepen gaat branden.

• Druk kort op de SavE-knop om de verwarming in de handgrepen uit te schakelen. De indicator voor verwarming in de handgrepen gaat uit.

Oliepeilindicator

De oliepeilindicator geeft aan wanneer het tijd is om kettingolie bij te vullen.

1. Wanneer de oliepeilindicator gaat branden, vult u kettingolie bij. Raadpleeg "De juiste kettingolie gebruiken".
2. Start het product en wacht 1-2 minuten. De oliepeilindicator gaat uit.


Het product stoppen

1. Houd de start/stop-knop ingedrukt totdat het groene ledlampje uitgaat.

2. Druk op de ontgrendelingsknoppen van de accu en verwijder de accu uit de accuhouder om onbedoeld starten te voorkomen.

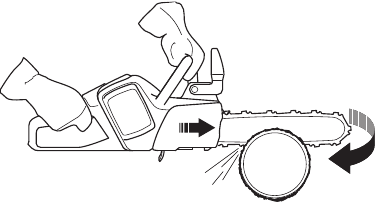

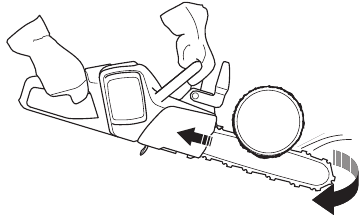

Trekbeweging en duwbeweging

U kunt met het product in 2 verschillende posities door hout zagen.

• Zagen met de trekbeweging is wanneer u zaagt met de onderkant van de geleider. De zaagketting trekt door de boom wanneer u zaagt. In deze positie hebt u een betere controle over het product en de positie van de terugslagzone.

• Zagen met de duwbeweging is wanneer u zaagt met de bovenkant van de geleider. De zaagketting duwt het product in de richting van de gebruiker.


Als de zaagketting in de stam vast komt te zitten, kan het product naar u toe worden geduwd. Houd het product stevig vast en zorg ervoor dat de terugslagzone van de geleider de boom niet raakt en een terugslag veroorzaakt.

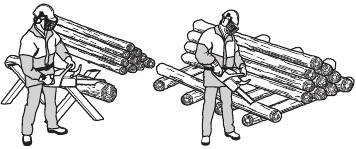

De zaagtechniek gebruiken

Gebruik vol vermogen tijdens het zagen en verlaag de snelheid tot stationair toerental na elke zaagsnede.

Laat de motor niet te lang zonder belasting draaien. Dit kan schade aan de motor veroorzaken.

1. Leg de stam op een zaagbok of balken.


   Zaag geen stammen in een stapel. Dat verhoogt het risico op terugslag en kan ernstig letsel of de dood veroorzaken.
2. Verwijder de gezaagde stukken uit het werkgebied.

   Gezaagde stukken in het werkgebied verhogen het risico op terugslag en dat u uw evenwicht niet kunt bewaren.

De getande stootrand gebruiken

1. Duw de getande stootrand in de stam van de boom.
2. Pas vol vermogen toe en draai het product. Houd de getande stootrand tegen de stam. Deze procedure maakt het gemakkelijker om de nodige kracht toe te passen om door de stam te zagen.

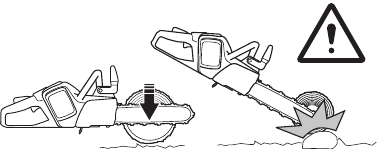

Een stam op de grond zagen

1. Zaag de stam door op de trekbeweging. Houd het volle vermogen aan, maar wees voorbereid op plotselinge ongelukken.


   Zorg ervoor dat de zaagketting de grond niet raakt wanneer u de zaagsnede voltooit.
2. Zaag ongeveer ⅔ door de stam en stop dan. Draai de stam en zaag vanaf de andere kant.


Een stam zagen die aan één kant steun heeft

WAARSCHUWING: Zorg ervoor dat de stam niet breekt tijdens het zagen. Volg de onderstaande instructies op.

1. Zaag op de duwbeweging ongeveer ⅓ door de stam.
2. Zaag de stam door op de trekbeweging totdat de twee zaagsneden elkaar raken.


Een stam zagen die aan twee kanten steun heeft

Zorg ervoor dat de zaagketting niet vast komt te zitten in de stam tijdens het zagen. Volg de onderstaande instructies op.

1. Zaag op de trekbeweging ongeveer ⅓ door de stam.
2. Zaag het resterende deel van de stam door op de duwbeweging om de zaagsnede te voltooien.


Stop de motor als de zaagketting vast komt te zitten in de stam. Gebruik een hefboom om de zaagsnede te openen en verwijder het product. Probeer het product niet met de hand eruit te trekken. Dit kan leiden tot letsel wanneer het product plotseling losbreekt.

De snoeitechniek gebruiken

Opmerking: Gebruik voor dikke takken de zaagtechniek. Zie "De zaagtechniek gebruiken".

Er is een hoog risico op ongevallen wanneer u de snoeitechniek gebruikt. Raadpleeg Informatie over terugslag voor instructies over hoe u terugslag kunt voorkomen.

Zaag takken één voor één. Wees voorzichtig bij het verwijderen van kleine takken en zaag niet tegelijkertijd struiken of veel kleine takken. Kleine takken kunnen in de zaagketting vast komen te zitten en een veilige werking van het product verhinderen.

Opmerking: Zaag de takken indien nodig stuk voor stuk. Zaag de kleinere takken (A) en (B) voordat u de tak in de buurt van de stam (C) zaagt.

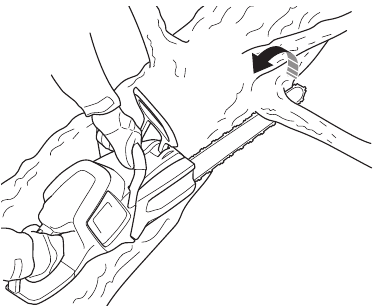

1. Verwijder de takken aan de rechterkant van de stam.
   1. Houd de geleider aan de rechterkant van de stam en houd het lichaam van het product tegen de stam.
   2. Selecteer de juiste zaagtechniek voor de spanning in de tak.


      Als u niet zeker weet hoe u de tak moet zagen, neem dan contact op met een professionele kettingzaaggebruiker voordat u verder gaat.

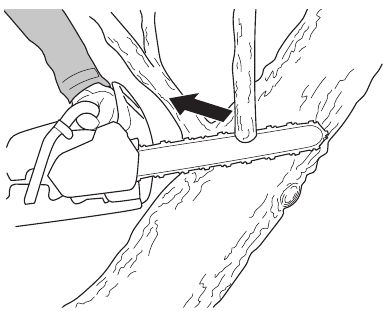

2. Verwijder de takken aan de bovenkant van de stam.
   1. Houd het product op de stam en laat de geleider langs de stam bewegen.
   2. Zaag op de duwbeweging.

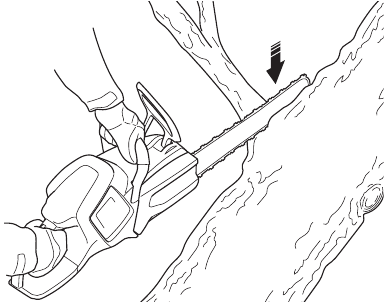

3. Verwijder de takken aan de linkerkant van de stam.
   1. Selecteer de juiste zaagtechniek voor de spanning in de tak.


Als u niet zeker weet hoe u de tak moet zagen, neem dan contact op met een professionele kettingzaaggebruiker voordat u verder gaat.

Raadpleeg "Bomen en takken onder spanning zagen" voor instructies over het zagen van takken onder spanning.

De boomveltechniek gebruiken

U moet ervaring hebben om een boom te vellen. Volg indien mogelijk een cursus over het bedienen van een kettingzaag. Praat met een ervaren gebruiker voor meer kennis.

Een veilige afstand bewaren

1. Zorg ervoor dat mensen om u heen een veilige afstand van minimaal 2 1/2 boomlengte bewaren.

2. Zorg ervoor dat er geen personen in de risicozone zijn voor of tijdens het vellen.


De velrichting berekenen

1. Bekijk in welke richting de boom moet vallen. Het doel is om hem zo te vellen dat u hem gemakkelijk kunt ontdoen van takken en de stam kunt doorsnijden. Het is ook belangrijk dat u stabiel staat en zich veilig kunt bewegen.

   Als het gevaarlijk of niet mogelijk is om de boom in zijn natuurlijke richting te vellen, velt u de boom in een andere richting.
2. Bekijk de natuurlijke valrichting van de boom. Bijvoorbeeld de helling en buiging van de boom, de windrichting, de locatie van de takken en het gewicht van sneeuw.
3. Controleer of er obstakels zijn, bijvoorbeeld andere bomen, elektriciteitskabels, wegen en/of gebouwen in de buurt.
4. Zoek naar tekenen van schade en rot in de stam.

   Rot in de stam kan betekenen dat de boom valt voordat u klaar bent met zagen.
5. Zorg ervoor dat de boom geen beschadigde of dode takken heeft die kunnen afbreken en u kunnen raken tijdens het vellen.
6. Laat de boom niet op een andere staande boom vallen. Het is gevaarlijk om een vastzittende boom te verwijderen en er is een groot risico op een ongeluk. Zie "Een vastzittende boom bevrijden".


   Til tijdens kritieke velwerkzaamheden direct uw gehoorbescherming op wanneer het zagen is voltooid. Het is belangrijk dat u geluiden en waarschuwingssignalen hoort.

De stam vrijmaken en uw vluchtroute voorbereiden

Snijd alle takken vanaf uw schouderhoogte en lager af.

1. Zaag met een trekkende beweging van boven naar beneden. Zorg ervoor dat de boom zich tussen u en het product bevindt.

2. Verwijder ondergroei uit het werkgebied rond de boom. Verwijder al het afgezaagde materiaal uit het werkgebied.
3. Controleer het gebied op obstakels zoals stenen, takken en gaten. U moet een duidelijke vluchtroute hebben wanneer de boom begint te vallen. Uw vluchtroute moet ongeveer 135 graden van de velrichting verwijderd zijn.

   1. De gevarenzone
   2. De vluchtroute
   3. De velrichting

Een boom vellen

Husqvarna raadt aan om de richtingsbepalende inkepingen te maken en vervolgens de veilige hoekmethode te gebruiken wanneer u een boom velt. De veilige hoekmethode helpt u om een correct scharnier te maken en de velrichting te controleren.

Vel geen bomen met een diameter die meer dan twee keer zo groot is als de lengte van het zaagblad. Hiervoor heeft u een speciale training nodig.

Het velscharnier

De belangrijkste procedure tijdens het vellen van een boom is het maken van het juiste velscharnier. Met een correct velscharnier controleert u de velrichting en zorgt u ervoor dat de velprocedure veilig is.

De dikte van het velscharnier moet gelijk zijn en minimaal 10% van de boomdiameter.

Als het velscharnier onjuist of te dun is, heeft u geen controle over de velrichting.

De richtingsbepalende inkepingen maken

1. Maak de richtingsbepalende inkepingen. Laat de richtingsbepalende inkepingen 1/4 van de diameter van de boom lopen. Maak een hoek van 45° tussen de bovenste en onderste inkeping.
   1. Maak eerst de bovenste inkeping. Lijn de markering voor de velrichting (A) van het product uit met de velrichting van de boom (B). Blijf achter het product en houd de boom aan uw rechterkant. Zaag met een trekkende beweging.
   2. Maak de onderste inkeping. Zorg ervoor dat het einde van de onderste inkeping zich op hetzelfde punt bevindt als het einde van de bovenste inkeping.

2. Zorg ervoor dat de inkepingslijn perfect horizontaal en in een rechte hoek (90°) staat ten opzichte van de velrichting. De inkepingslijn loopt door het punt waar de twee inkepingen elkaar raken.


De veilige hoekmethode gebruiken

De velzaagsnede moet iets boven de inkeping worden gemaakt.

Wees voorzichtig wanneer u met de punt van het zaagblad zaagt. Begin met zagen met het onderste deel van de punt van het zaagblad terwijl u een kettingzaagsnede in de stam maakt.

1. Als de bruikbare zaaglengte langer is dan de boomdiameter, voert u deze stappen (a-d) uit.
   1. Maak een kettingzaagsnede recht in de stam om de breedte van het velscharnier te voltooien.

   2. Zaag met een trekkende beweging tot ⅓ van de stam over is.
   3. Trek het zaagblad 5-10 cm naar achteren.
   4. Zaag door de rest van de stam om een veilige hoek te voltooien die 5-10 cm breed is.


2. Als de bruikbare zaaglengte korter is dan de boomdiameter, voert u deze stappen (a-d) uit.
   1. Maak een kettingzaagsnede recht in de stam. De kettingzaagsnede moet 3/5 van de boomdiameter beslaan.
   2. Zaag met een trekkende beweging door de resterende stam.

   3. Zaag recht in de stam vanaf de andere kant van de boom om het velscharnier te voltooien.
   4. Zaag met een duwende beweging, tot ⅓ van de stam over is, om de veilige hoek te voltooien.

3. Plaats een wig recht van achteren in de zaagsnede.

4. Snijd de hoek af om de boom te laten vallen.
   Opmerking: Als de boom niet valt, sla dan op de wig totdat hij dat wel doet.
5. Wanneer de boom begint te vallen, gebruikt u de vluchtroute om weg te gaan van de boom. Ga minimaal 5 m van de boom vandaan.

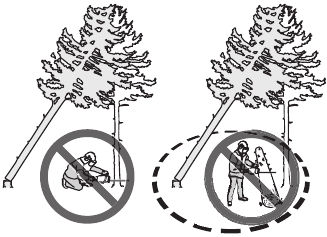

Een vastzittende boom bevrijden

Het is erg gevaarlijk om een vastzittende boom te verwijderen en er is een groot risico op een ongeluk. Blijf uit de risicozone en probeer geen vastzittende boom te vellen.

De veiligste procedure is om een van de volgende lieren te gebruiken:

• Gemonteerd op een tractor

• Draagbaar


Bomen en takken doorsnijden die onder spanning staan

1. Achterhaal welke kant van de boom of tak onder spanning staat.
2. Achterhaal waar het punt van maximale spanning zich bevindt.

3. Onderzoek welke procedure het veiligst is om de spanning te ontlasten.
   Opmerking: In sommige situaties is de enige veilige procedure het gebruik van een lier en niet uw product.

4. Houd een positie aan waar de boom of tak u niet kan raken wanneer de spanning wordt ontlast.

5. Maak een of meer inkepingen van voldoende diepte om de spanning te verminderen. Zaag op of nabij het punt van maximale spanning. Zorg ervoor dat de boom of tak breekt op het punt van maximale spanning.


   Zaag niet recht door een boom of tak die onder spanning staat.

   Wees zeer voorzichtig bij het doorsnijden van een boom die onder spanning staat. Er bestaat een risico dat de boom snel beweegt voor of nadat u hem heeft doorgesneden. Er kan ernstig letsel ontstaan als u zich in een onjuiste positie bevindt of als u onjuist doorsnijdt.
6. Als u een boom/tak moet doorsnijden, maak dan 2 tot 3 inkepingen, 2,5 cm uit elkaar en met een diepte van 5 cm.

7. Blijf verder in de boom zagen totdat de boom/tak buigt en de spanning wordt ontlast.

8. Snijd de boom/tak af vanaf de tegenoverliggende kant van de bocht, nadat de spanning is ontlast.

Onderhoud

Inleiding

WAARSCHUWING: Lees en begrijp het veiligheidshoofdstuk voordat u onderhoud aan het product uitvoert.

Onderhoudsschema

Verwijder de accu voordat u onderhoud uitvoert.

Hieronder volgt een lijst van de onderhoudsstappen die u op het product moet uitvoeren. Zie Onderhoud voor meer informatie.

Onderhoud	Vóór gebruik	Wekelijks	Maandelijks
Reinig de externe delen van het product.	X
Zorg er vanuit veiligheidsoogpunt voor dat de vermogenstrigger en de vergrendelingsfunctie van de vermogenstrigger correct werken.	X
Reinig de kettingrem en zorg ervoor dat deze veilig werkt. Zorg ervoor dat de kettingvanger niet beschadigd is. Vervang deze indien nodig.	X
Draai de geleiderail om voor een gelijkmatigere slijtage. Zorg ervoor dat het smeergat in de geleiderail niet verstopt is. Reinig de railgroef.	X
Zorg ervoor dat het mes en de mesbeschermer geen scheuren vertonen en niet beschadigd zijn. Vervang het mes of de mesbeschermer als ze scheuren vertonen of zijn blootgesteld aan een stoot.	X
Zorg ervoor dat de geleiderail en de zaagketting voldoende olie hebben.	X
Voer een controle van de zaagketting uit. Zoek naar scheuren en zorg ervoor dat de zaagketting niet stijf of ongebruikelijk versleten is. Vervang indien nodig.	X
Slijp de zaagketting. Controleer de spanning en de staat ervan. Controleer de slijtage van het aandrijftandwiel en vervang indien nodig.	X
Reinig de luchtinlaat op het product.	X
Zorg ervoor dat de schroeven en moeren vast zitten.	X
Zorg ervoor dat het toetsenblok correct werkt en niet beschadigd is.	X
Gebruik een vijl om bramen van de randen van de geleiderail te verwijderen.		X
Controleer de verbindingen tussen de accu en het product. Controleer de verbinding tussen de accu en de acculader.			X
Maak de olietank leeg en reinig deze.			X
Blaas voorzichtig met perslucht door de koelsleuven van het product en de accu.			X

Onderhoud en controles van de veiligheidsvoorzieningen op het product

De voorste handbescherming controleren

Controleer regelmatig de voorste handbescherming en de inertierem.

1. Zorg ervoor dat de voorste handbescherming geen beschadigingen heeft, zoals scheuren.

2. Zorg ervoor dat de voorste handbescherming vrij kan bewegen en veilig aan het product is bevestigd.

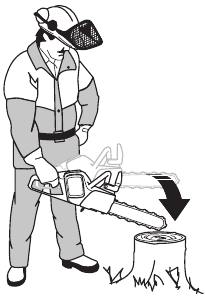

3. Zet het product, met de motor uit, op een stronk of ander stabiel oppervlak.
4. Houd de achterste handgreep vast en laat de voorste handgreep los. Laat het product tegen de stronk vallen.

5. Zorg ervoor dat de kettingrem in werking treedt wanneer de geleiderail de stronk raakt.

De remhendel controleren

1. Zet het product op een stabiele ondergrond en start het. Zie "Het product starten".

   Zorg ervoor dat de zaagketting de grond of andere objecten niet raakt.

2. Plaats uw vingers en duimen rond de handgrepen en houd het product stevig vast.

3. Geef vol gas en kantel uw linkerpols tegen de voorste handbescherming om de kettingrem in te schakelen. De zaagketting moet onmiddellijk stoppen.


   Laat de voorste handgreep niet los!

De vergrendeling van de vermogenstrigger controleren

1. Zorg ervoor dat de vermogenstrigger en de vergrendeling van de vermogenstrigger vrij kunnen bewegen en dat de terugtrekveer correct werkt.

2. Duw de vergrendeling van de vermogenstrigger naar voren (A) en omlaag (B). Houd de vergrendeling van de vermogenstrigger tegen de handgreep en zorg ervoor dat deze terugkeert naar zijn oorspronkelijke positie wanneer u hem loslaat.


3. Zorg ervoor dat de vermogenstrigger in de stationaire positie vergrendeld is wanneer de vergrendeling van de vermogenstrigger is losgelaten.

4. Start het product en geef vol gas.
5. Laat de vermogenstrigger los en zorg ervoor dat de zaagketting stopt en stil blijft staan.

   Als de zaagketting draait wanneer de vermogenstrigger in de stationaire positie staat, neem dan contact op met uw servicehandelaar.

De kettingvanger controleren

1. Zorg ervoor dat er geen schade is aan de kettingvanger.
2. Zorg ervoor dat de kettingvanger stabiel is en aan de behuizing van het product is bevestigd.


De functies van de gebruikersinterface controleren

1. Start het product. Zie "Het product starten".
2. Duw op de start/stop-knop en houd deze ingedrukt.
3. Zorg ervoor dat het product stopt en dat de groene led uitgaat.


De accu en de accuhouder controleren

1. Reinig de accu en de accuhouder met een zachte borstel.
2. Reinig de koelsleuven en accuaansluitingen
   .
3. Zorg ervoor dat de accu geen scheuren of andere beschadigingen heeft.

De acculader controleren

1. Zorg ervoor dat de acculader en het netsnoer niet beschadigd zijn. Zoek naar scheuren en andere beschadigingen.


Het koelsysteem reinigen

Het koelsysteem houdt de motortemperatuur laag.
Het koelsysteem omvat de luchtinlaat aan de linkerzijde van het product en een ventilator op de motor.

1. Reinig het koelsysteem wekelijks met een borstel of vaker indien nodig.

2. Zorg ervoor dat het koelsysteem niet vuil of verstopt is.

   Een vuil of verstopt koelsysteem kan ervoor zorgen dat het product te heet wordt. Dit veroorzaakt schade aan het product.

De zaagketting slijpen

Informatie over het zaagblad en de zaagketting

Draag beschermende handschoenen wanneer u de zaagketting gebruikt of onderhoudt. Een zaagketting die niet beweegt, kan ook letsel veroorzaken.

Vervang een versleten of beschadigd zaagblad of een versleten zaagketting door de door Husqvarna aanbevolen combinatie van zaagblad en zaagketting. Dit is noodzakelijk om de veiligheidsfuncties van het product te behouden. Raadpleeg Accessoires voor een lijst met vervangende blad- en kettingcombinaties die wij aanbevelen.

• Lengte zaagblad, in/cm. Informatie over de lengte van het zaagblad is meestal te vinden aan de achterkant van het zaagblad.

• Aantal tanden op de kettingwielneus (T).

• Kettingsteek, in. De afstand tussen de aandrijfschakels van de zaagketting moet overeenkomen met de afstand van de tanden op de kettingwielneus en het aandrijftandwiel.

• Aantal aandrijfschakels. Het aantal aandrijfschakels wordt bepaald door het type zaagblad.


• Breedte bladgroef, in/mm. De groefbreedte in het zaagblad moet gelijk zijn aan de breedte van de aandrijfschakels van de ketting.

• Kettingoliegat en gat voor de kettingspanner. Het zaagblad moet overeenkomen met het product.

• Breedte aandrijfschakel, mm/in.


Algemene informatie over het slijpen van de messen

Gebruik geen botte zaagketting. Als de zaagketting bot is, moet u meer druk uitoefenen om het zaagblad door het hout te duwen. Als de zaagketting erg bot is, komen er geen houtsnippers uit, maar zaagsel.

Een scherpe zaagketting vreet zich door het hout en de houtsnippers worden lang en dik.

De snijtand (A) en de dieptemeter (B) vormen samen het snijgedeelte van de zaagketting, het mes. Het hoogteverschil tussen de twee geeft de snijdiepte (instelling dieptemeter) aan.

Denk aan het volgende bij het slijpen van het mes:

• Vijlhoek.

• Snijhoek.

• Bestandspositie.

• Diameter ronde vijl.


Het is niet eenvoudig om een zaagketting correct te slijpen zonder de juiste apparatuur. Gebruik een door Husqvarna aanbevolen vijlmal. Dit helpt u om de maximale snijprestaties te behouden en het risico op terugslag tot een minimum te beperken.

De kracht van de terugslag neemt sterk toe als u de slijpinstructies niet opvolgt.

Opmerking: Raadpleeg "De zaagketting slijpen" voor informatie over het slijpen van de zaagketting.

De messen slijpen

1. Gebruik een ronde vijl en een vijlmal om de snijtanden te slijpen.

   Opmerking: Raadpleeg Vijlapparatuur en vijlhoeken voor informatie over welke vijl en mal Husqvarna aanbeveelt voor uw zaagketting.
2. Plaats de vijlmal correct op het mes. Raadpleeg de instructies die bij de vijlmal zijn geleverd.
3. Beweeg de vijl van de binnenkant van de snijtanden naar buiten. Verminder de druk op de trekbeweging.

4. Verwijder materiaal van één kant van alle snijtanden.
5. Draai het product om en verwijder materiaal aan de andere kant.
6. Zorg ervoor dat alle snijtanden dezelfde lengte hebben.

Algemene informatie over het aanpassen van de instelling van de dieptemeter

De instelling van de dieptemeter (C) neemt af wanneer u de snijtand (A) slijpt. Om maximale snijprestaties te behouden, moet u vijlmateriaal van de dieptemeter (B) verwijderen om de aanbevolen instelling van de dieptemeter te verkrijgen. Zie Accessoires voor instructies over het verkrijgen van de juiste instelling van de dieptemeter voor uw zaagketting.


Het risico op terugslag neemt toe als de instelling van de dieptemeter te groot is!

De instelling van de dieptemeter aanpassen

Voordat u de instelling van de dieptemeter aanpast of de messen slijpt, raadpleegt u "De messen slijpen" voor instructies. We raden u aan om de instelling van de dieptemeter aan te passen na elke derde bewerking waarbij u de snijtanden slijpt.

We raden u aan om onze dieptemeter te gebruiken om de juiste dieptemeterinstelling en afschuining voor de dieptemeter te verkrijgen.

1. Gebruik een platte vijl en een dieptemeter om de instelling van de dieptemeter aan te passen. Gebruik alleen een door Husqvarna aanbevolen dieptemeter om de juiste dieptemeterinstelling en afschuining voor de dieptemeter te verkrijgen.
2. Plaats de dieptemeter op de zaagketting.
   Opmerking: Raadpleeg de verpakking van de dieptemeter voor meer informatie over het gebruik van de tool.
3. Gebruik de platte vijl om het deel van de dieptemeter te verwijderen dat door de dieptemeter steekt.


De spanning van de zaagketting aanpassen

Een zaagketting met een onjuiste spanning kan loskomen van het zaagblad en ernstig letsel of de dood veroorzaken. Een zaagketting wordt langer wanneer u deze gebruikt. Stel de zaagketting regelmatig af.

1. Maak de bladmoer los die de aandrijftandwieldeksel vasthoudt. Gebruik de combinatiesleutel.

2. Til de voorkant van het zaagblad op en draai aan de kettingspanschroef. Gebruik de combinatiesleutel.
3. Span de zaagketting aan totdat deze strak tegen het zaagblad zit.

4. Draai de bladmoer vast met de combinatiesleutel en til tegelijkertijd de voorkant van het zaagblad op.

5. Zorg ervoor dat u de zaagketting met de hand vrij kunt rondtrekken en dat deze niet aan het zaagblad hangt.

   Opmerking: Raadpleeg Productoverzicht voor de positie van de kettingspanschroef op uw product.

De smering van de zaagketting controleren

Controleer de smering van de zaagketting om de derde acculading.

1. Start het product en laat het op 3/4 vermogen draaien. Houd het blad ongeveer 20 cm (8 inch) boven een lichtgekleurd oppervlak.

2. Als de smering van de zaagketting correct is, ziet u na 1 minuut een duidelijke olielijn op het oppervlak.

3. Als de smering van de zaagketting niet correct is, voert u de volgende controles uit.
   1. Controleer de oliekanalen in het zaagblad om er zeker van te zijn dat deze niet verstopt zijn. Reinig indien nodig.

   2. Controleer de groef in de rand van het zaagblad om er zeker van te zijn dat deze schoon is. Reinig indien nodig.

   3. Zorg ervoor dat de kettingwielneus vrij draait en dat het smeergat in de kettingwielneus van het zaagblad niet verstopt is. Reinig en smeer indien nodig.

4. Als de smering van de zaagketting niet werkt na het volgen van de bovenstaande stappen, neem dan contact op met uw servicehouder.

De aandrijftandwiel controleren

• Onderzoek de kettingaandrijftandwiel op slijtage. Vervang de kettingaandrijftandwiel indien nodig.
• Vervang de kettingaandrijftandwiel telkens wanneer u de zaagketting vervangt. De concave zijde van de grote ringen (A) moet in de richting van het aandrijftandwiel (B) wijzen.


De snijuitrusting controleren

1. Controleer of er geen scheuren in de klinknagels en schakels zitten en of er geen klinknagels los zitten. Vervang indien nodig.

2. Zorg ervoor dat de zaagketting gemakkelijk te buigen is. Vervang de zaagketting als deze stijf is.
3. Vergelijk de zaagketting met een nieuwe zaagketting om te controleren of de klinknagels en schakels versleten zijn.
4. Vervang de zaagketting wanneer het langste deel van de snijtand minder dan 4 mm is. Vervang ook de zaagketting als er scheuren in de beitels zitten.


De geleider controleren

1. Zorg ervoor dat het oliekanaal niet verstopt is. Reinig indien nodig.

2. Controleer of er bramen op de randen van de geleider zitten. Verwijder de bramen met een vijl.

3. Reinig de groef in de geleider.

4. Controleer de groef in de geleider op slijtage. Vervang de geleider indien nodig.

5. Controleer of de punt van de geleider ruw of erg versleten is.

6. Zorg ervoor dat het kettingwiel in de punt van de geleider vrij draait en dat het smeergat in het kettingwiel in de punt van de geleider niet verstopt is. Reinig en smeer indien nodig.


7. Draai de geleider dagelijks om de levensduur te verlengen.


De kettingolie toevoer aanpassen

Stop de motor voordat u aanpassingen aan de oliepomp maakt.

• Draai aan de stelschroef voor de oliepomp. Gebruik een schroevendraaier of de combisleutel.

  1. Draai de stelschroef tegen de klok in om de oliestroom te vergroten.
  2. Draai de stelschroef met de klok mee om de oliestroom te verkleinen.

Probleemoplossing

Gebruikersinterface

LED-scherm	Mogelijke fouten	Mogelijke oplossing
De waarschuwingsindicator knippert.	De kettingrem is ingeschakeld.	Schakel de kettingrem uit.
	Temperatuurafwijking.	Laat het product afkoelen.
	Overbelasting. De zaagketting kan niet bewegen.	Maak de zaagketting los.
	De stroomtrigger en de start/stop-knop worden tegelijkertijd ingedrukt.	Laat de stroomtrigger los om het product te activeren.
Groene activerings-LED knippert.	Lage accuspanning.	Laad de accu op.
De waarschuwingsindicator brandt.	Service.	Neem contact op met uw serviceleverancier.

Accu

Probleem	Mogelijke fouten	Mogelijke oplossing
Groene LED knippert.	Lage accuspanning.	Laad de accu op.
Rode fout-LED knippert.	De accu is leeg.	Laad de accu op.
	Temperatuurafwijking.	Gebruik de accu bij temperaturen tussen -10 °C (14 °F) en 40 °C (104 °F).
	Overspanning.	Verwijder de accu uit de acculader.
Rode fout-LED gaat branden.	Celverschil is te groot (1V).	Neem contact op met uw serviceleverancier.

Acculader

LED-display	Mogelijke fouten	Mogelijke actie
Waarschuwingsindicator knippert.	Temperatuurafwijking.	Gebruik de accu in een omgeving waar de temperatuur tussen 5 °C/41 °F en 40 °C/104 °F ligt.
Waarschuwingsindicator brandt.		Neem contact op met uw serviceleverancier.

Transport en opslag

• De meegeleverde Li-ion accu's voldoen aan de eisen van de wetgeving inzake gevaarlijke goederen.
• Houd u aan de speciale eisen voor verpakking en etiketten voor commercieel transport, ook door derden en expediteurs.
• Neem contact op met iemand met speciale training in gevaarlijke stoffen voordat u het product verzendt. Houd u aan alle toepasselijke nationale voorschriften.
• Gebruik tape op open contacten wanneer u de accu in een verpakking doet. Plaats de accu stevig in de verpakking om beweging te voorkomen.
• Verwijder de accu voor opslag of transport.
• Plaats de accu en de acculader in een ruimte die droog en vrij is van vocht en vorst.
• Bewaar de accu niet in een ruimte waar statische elektriciteit kan ontstaan. Bewaar de accu niet in een metalen doos.
• Plaats de accu op een plek waar de temperatuur tussen 5 °C/41 °F en 25 °C/77 °F ligt en uit de buurt van direct zonlicht.
• Plaats de acculader op een plek waar de temperatuur tussen 5 °C/41 °F en 45 °C/113 °F ligt en uit de buurt van direct zonlicht.
• Gebruik de acculader alleen wanneer de omgevingstemperatuur tussen 5 °C/41 °F en 40 °C/104 °F ligt.
• Laad de accu 30% tot 50% op voordat u deze voor langere tijd opslaat.
• Bewaar de acculader in een gesloten en droge ruimte.
• Houd de accu tijdens opslag uit de buurt van de acculader. Laat kinderen en andere niet-goedgekeurde personen de apparatuur niet aanraken. Bewaar de apparatuur in een ruimte die u kunt afsluiten.
• Reinig het product en voer een volledige servicebeurt uit voordat u het product voor langere tijd opslaat.
• Gebruik de transportbescherming op het product om letsel of schade aan het product tijdens transport en opslag te voorkomen.
• Bevestig het product veilig tijdens transport.

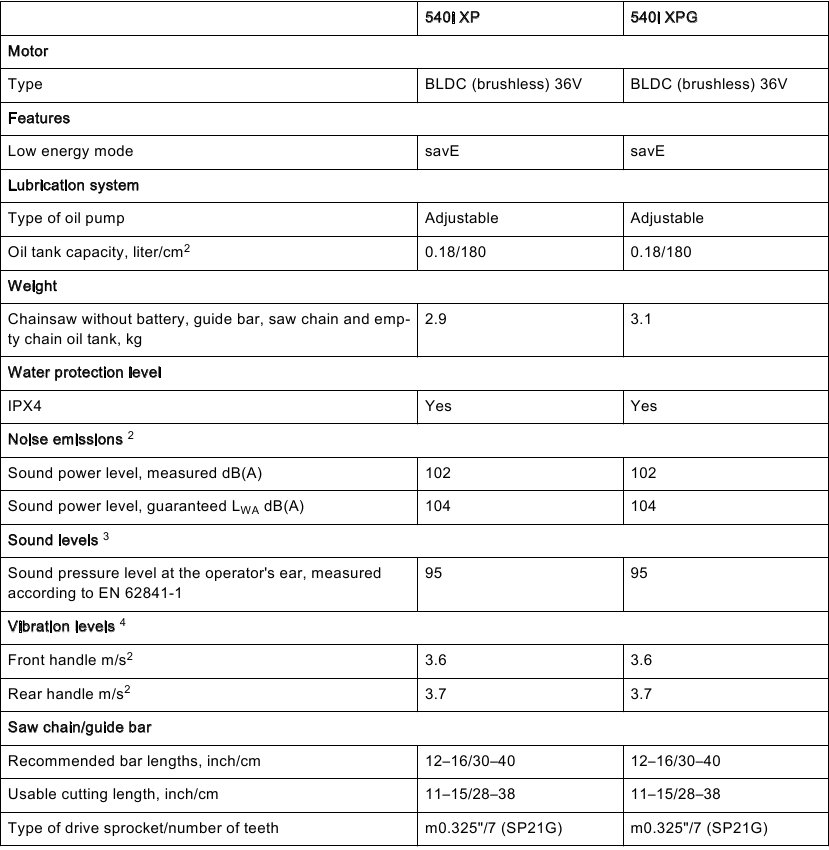

Technische gegevens

² Geluidsemissies in de omgeving gemeten als geluidsvermogen (L WA ) in overeenstemming met EG-richtlijn 2000/14/EG.

³ Gerapporteerde gegevens voor het geluidsdrukniveau van de machine hebben een typische statistische spreiding (standaarddeviatie) van 3 dB (A).

⁴ Trillingsniveau, volgens EN 62841-4-1. Gerapporteerde gegevens voor het trillingsniveau hebben een typische statistische spreiding (standaarddeviatie) van 1 m/s² . Aangegeven trillingsgegevens van metingen wanneer de machine is uitgerust met een zwaardlengte en het aanbevolen kettingtype. Als de machine is uitgerust met een andere zwaardlengte, kan het trillingsniveau maximaal ± 1,5 m/s ² afwijken.

Accessoires

Combinaties van geleidezwaarden en zaagkettingen

De volgende snijaccessoires zijn goedgekeurd voor Husqvarna 540i XP^®, 540i XPG^®.

Geleidezwaard				Zaagketting
Lengte, inch	Kettingsteek, inch	Dikte, mm	Max. neusradius	Type	Lengte, aandrijfschakels (nr.)	Lage terugslag
12 14 16	3/8 mini	1.3	9T	Husqvarna S93G	45 52 56	Ja
12 14 16	0.325 mini	1.1	8T	Husqvarna SP21G	51 59 64	Ja
10 12	1/4	1.3	10T 12T	Husqvarna H00	60 68	Nee
10 12	1/4	1.3	– –	Husqvarna H00	60 68	Nee

Vijlmateriaal en vijlhoeken

Het gebruik van een Husqvarna-vijlmal geeft u de juiste vijlhoeken. We raden u aan om altijd een Husqvarna-vijlmal te gebruiken om de scherpte van de zaagketting te herstellen. De onderdeelnummers staan in de onderstaande tabel. Als u niet weet welke zaagketting u op uw product hebt, neem dan contact op met uw serviceleverancier.

Goedgekeurde accu's

Accu	BLi200X	BLi300
Type	Lithium-ion	Lithium-ion
Accucapaciteit, Ah	5.2	9.4
Nominale spanning, V	36	36
Gewicht, kg	1.4	2.0

Goedgekeurde acculaders

Acculader	QC500
Ingangsspanning, V	100-240
Frequentie, Hz	50-60
Vermogen, W	500

www.husqvarna.com

Referenties

• Husqvarna Forest & Garden

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna 540i XP, 540i XPG Handleiding

Beschikbare talen
