Husqvarna 390 XP, 390 XP G Handleiding

Introductie

Beoogd gebruik

Deze kettingzaag voor bosonderhoud is ontworpen voor boswerkzaamheden zoals vellen, snoeien en zagen.
Opmerking: Nationale regelgeving kan een limiet stellen aan de bediening van het product.

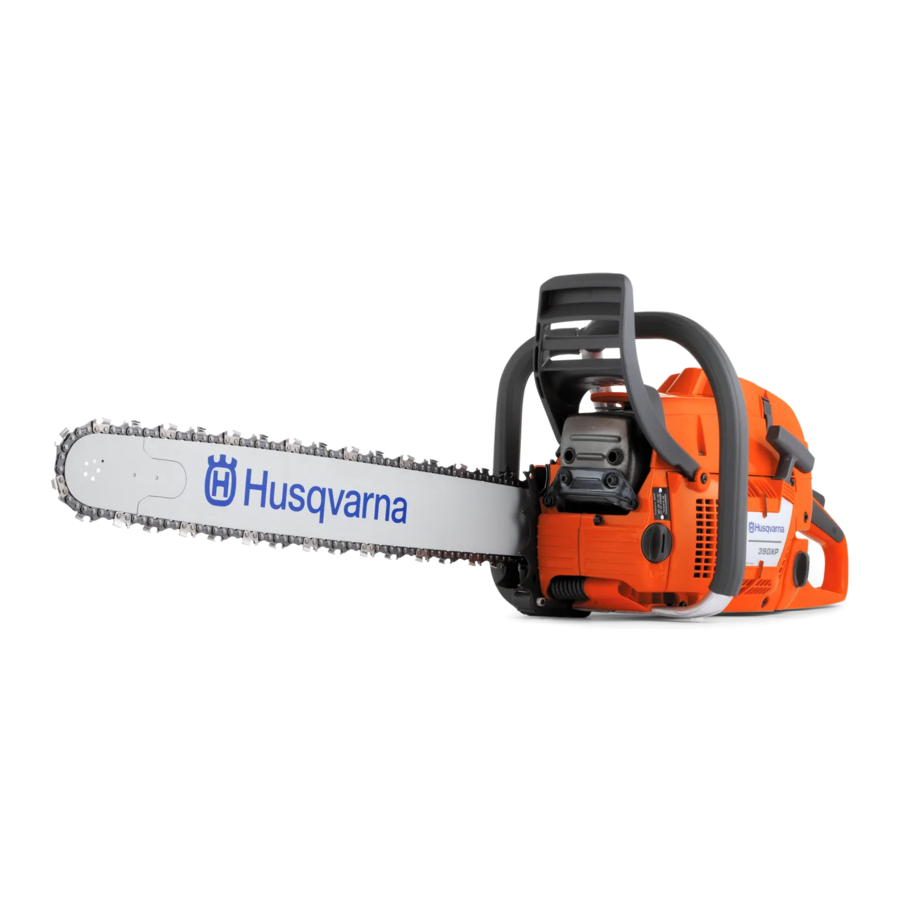

Productbeschrijving

De Husqvarna 390 XP, 390 XPG zijn kettingzaagmodellen met een verbrandingsmotor.
Er wordt voortdurend gewerkt aan het verhogen van uw veiligheid en efficiëntie tijdens de bediening. Neem contact op met uw servicedealer voor meer informatie.

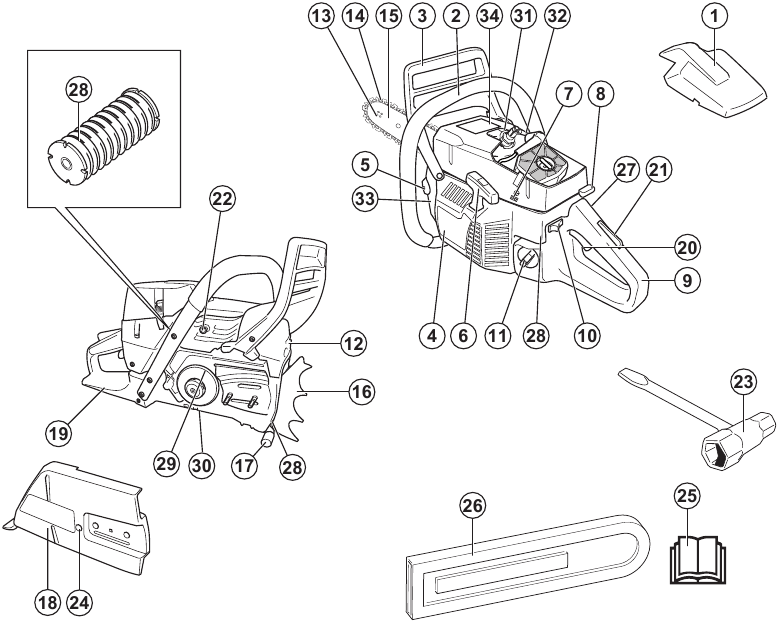

Productoverzicht

1. Luchtfilterdeksel
2. Voorste handgreep
3. Kettingrem en voorste handbeschermer
4. Starterhuis
5. Kettingolietank
6. Starterkoordgreep
7. Stelschroeven carburateur
8. Chokebediening
9. Achterste handgreep
10. Start-/stopknop
11. Brandstoftank
12. Geluiddemper
13. Tandwiel op uiteinde zaagblad
14. Zaagketting
15. Geleider
16. Getande bumper
17. Kettingvanger
18. Koppelingsdeksel
19. Rechterhandbeschermer
20. Gashendel
21. Vergrendeling gashendel
22. Decompressieklep
23. Combinatiesleutel
24. Kettingspanner
25. Gebruiksaanwijzing
26. Transportbescherming
27. Schakelaar voor verwarmde handgrepen (390 XPG)
28. Trillingsdempingssysteem, 3 eenheden
29. Remband
30. Stelschroef oliepompaanpassing
31. Bougie
32. Bougiedop
33. Product- en serienummerplaatje
34. Informatie- en waarschuwingssticker

Symbolen op het product

	Stop.
	Wees voorzichtig en gebruik het product correct. Dit product kan ernstig letsel of de dood veroorzaken bij de bediener of anderen.
	Draag altijd een goedgekeurde veiligheidshelm, goedgekeurde gehoorbescherming en oogbescherming.
	Gebruik 2 handen om het product te bedienen.
	Bedien het product niet met slechts één hand.
	Laat de punt van het zaagblad geen voorwerp raken.
	Waarschuwing! Terugslag kan optreden wanneer de punt van het zaagblad een voorwerp raakt. Een terugslag veroorzaakt een bliksemsnelle omgekeerde reactie die het zaagblad omhoog en in de richting van de bediener slingert. Kan ernstig letsel veroorzaken.
	Geluidsniveau naar het milieu label conform EU- en Britse richtlijnen en voorschriften, en de wetgeving van New South Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". Het gegarandeerde geluidsvermogenniveau van het product wordt gespecificeerd in Technische gegevens en op het label.
	Kettingrem, ingeschakeld (rechts). Kettingrem, uitgeschakeld (links).
	Choke.
	Stationair stelschroef.
	Hogesnelheidsnaald.
	Lagesnelheidsnaald.
	Decompressieklep.
	Aanpassing van de oliepomp.
	Brandstof.
	Kettingolie.
	Als uw product dit symbool heeft, heeft het verwarmde handgrepen.
yyyywwxxxx	Het typeplaatje toont het serienummer. yyyy is het productiejaar en ww is de productieweek.
	Aanbevolen snijuitrusting in dit voorbeeld: Zaagbladlengte 16 inch, maximale neusradius 9 tanden en kettingtype Husqvarna H37.
	Berekende terugslaghoek zonder geactiveerde kettingrem, CKA wob.
	Berekende terugslaghoek met geactiveerde kettingrem, CKA wb.

Opmerking: Andere symbolen/stickers op het product verwijzen naar certificatievereisten voor sommige markten.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om speciaal belangrijke delen van de handleiding aan te duiden.

Gebruikt als er een risico is op letsel of overlijden voor de gebruiker of omstanders als de instructies in de handleiding niet worden opgevolgd.

Gebruikt als er een risico is op schade aan het product, andere materialen of de omgeving als de instructies in de handleiding niet worden opgevolgd.

Opmerking: Wordt gebruikt om meer informatie te geven die in een bepaalde situatie nodig is.

Algemene veiligheidsinstructies

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Een kettingzaag is een gevaarlijk gereedschap als het onzorgvuldig of onjuist wordt gebruikt en kan ernstig letsel of de dood veroorzaken. Het is erg belangrijk dat u de inhoud van deze bedieningshandleiding leest en begrijpt.
• De constructie van het product mag onder geen enkele omstandigheid worden gewijzigd zonder toestemming van de fabrikant. Gebruik geen product dat door anderen lijkt te zijn gewijzigd en gebruik alleen accessoires die worden aanbevolen voor dit product. Niet-geautoriseerde wijzigingen en/of accessoires kunnen leiden tot ernstig persoonlijk letsel of de dood van de gebruiker of anderen. Uw garantie dekt mogelijk geen schade of aansprakelijkheid veroorzaakt door het gebruik van niet-geautoriseerde accessoires of vervangingsonderdelen.
• Een gebruikte geluiddemper/vonkenvanger en het montagevlak van de vonkenvanger kunnen afzettingen van verbrandingsdeeltjes bevatten die kankerverwekkend kunnen zijn. Vermijd blootstelling aan deze stoffen bij het hanteren van de geluiddemper en/of vonkenvanger. Raadpleeg voordat u de geluiddemper en/of de vonkenvanger hanteert Een controle van de geluiddemper uitvoeren.
• Langdurige inademing van de uitlaatgassen van de motor, kettingolienevel en zaagsel kan een gezondheidsrisico vormen.
• Dit product produceert tijdens het gebruik een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te verminderen, raden we personen met medische implantaten aan hun arts en de fabrikant van het medische implantaat te raadplegen voordat ze dit product gebruiken.
• De informatie in deze bedieningshandleiding is nooit een vervanging voor professionele vaardigheden en ervaring. Als u in een situatie terechtkomt waarin u zich onveilig voelt, stop dan en vraag deskundig advies. Neem contact op met uw servicedealer of een ervaren kettingzaaggebruiker. Probeer geen taak uit waarvan u niet zeker bent!

Veiligheidsinstructies voor gebruik

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Voordat u de kettingzaag gebruikt, moet u de effecten van terugslag begrijpen en hoe u deze kunt vermijden. Raadpleeg Terugslaginformatie voor instructies.
• Gebruik nooit een defect product.
• Gebruik nooit een product met zichtbare schade aan de bougiedop en ontstekingskabel. Er bestaat vonkvormingsgevaar, wat brand kan veroorzaken.
• Gebruik het product nooit als u vermoeid bent, onder invloed van alcohol of drugs, medicatie of iets anders dat uw zicht, alertheid, coördinatie of oordeel kan beïnvloeden.
• Gebruik het product niet bij slecht weer, zoals dichte mist, zware regen, sterke wind, intense kou, enzovoort. Werken bij slecht weer is vermoeiend en brengt vaak extra risico's met zich mee, zoals een ijzige ondergrond, onvoorspelbare valrichting, enzovoort.
• Start nooit een product tenzij het zaagblad, de zaagketting en alle afdekkingen correct zijn gemonteerd. Raadpleeg Montage voor instructies. Zonder een zaagblad en zaagketting aan het product kan de koppeling losraken en ernstig letsel veroorzaken.

• Start het product nooit binnenshuis. Uitlaatgassen kunnen gevaarlijk zijn bij inademing.
• De uitlaatgassen van de motor zijn heet en kunnen vonken bevatten, die brand kunnen veroorzaken. Start het product nooit in de buurt van ontvlambaar materiaal!
• Neem uw omgeving in acht en zorg ervoor dat er geen risico bestaat dat mensen of dieren in contact komen met het product of uw controle over het product beïnvloeden.
• Laat kinderen nooit het product gebruiken of in de buurt van het product komen. Aangezien het product is uitgerust met een veerbelaste start/stop-schakelaar en kan worden gestart door lage snelheid en kracht op de startgreep, kunnen zelfs kleine kinderen onder bepaalde omstandigheden de kracht produceren die nodig is om het product te starten. Dit kan een risico op ernstig persoonlijk letsel betekenen. Verwijder daarom de bougiedop wanneer het product niet onder nauwlettend toezicht staat.
• U moet een stabiele houding hebben om de volledige controle over het product te hebben. Werk nooit staand op een ladder, in een boom of waar u geen stevige ondergrond hebt om op te staan.

• Werken in een boom vereist het gebruik van speciale snij- en werktechnieken die moeten worden nageleefd om het verhoogde risico op persoonlijk letsel te verminderen. Werk nooit in een boom, tenzij u een specifieke, professionele training voor dergelijk werk hebt gehad, inclusief training in het gebruik van veiligheids- en andere klimuitrusting, zoals harnassen, touwen, riemen, klimijzers, karabijnhaken, karabiners, enzovoort.
• Probeer nooit vallende delen op te vangen. Zaag nooit in de boom als u slechts met één touw bent vastgemaakt. Gebruik altijd twee vastgemaakte touwen.
• Gebrek aan concentratie kan leiden tot terugslag als de terugslagzone van het blad per ongeluk een tak, nabijgelegen boom of een ander object raakt.

• Gebruik het product nooit door het met één hand vast te houden. Dit product is niet veilig te bedienen met één hand.
• Houd het product altijd met beide handen vast. De rechterhand moet op de achterste handgreep zitten en de linkerhand op de voorste handgreep. Alle mensen, of ze nu rechts- of linkshandig zijn, moeten deze greep gebruiken. Gebruik een stevige greep met duimen en vingers rond de handgrepen. Deze greep minimaliseert het risico op terugslag en zorgt ervoor dat u het product onder controle houdt. Laat de handgrepen niet los!

• Gebruik het product nooit boven schouderhoogte.

• Gebruik het product niet in een situatie waarin u geen hulp kunt roepen in geval van een ongeval.
• Voordat u uw product verplaatst, schakelt u de motor uit en vergrendelt u de zaagketting met behulp van de kettingrem. Draag het product met het zaagblad en de zaagketting naar achteren gericht. Plaats een transportbeschermer op het zaagblad voordat u het product vervoert of over een afstand draagt.
• Wanneer u het product op de grond zet, vergrendelt u de zaagketting met behulp van de kettingrem en zorgt u ervoor dat u het product voortdurend in het zicht hebt. Schakel de motor uit voordat u uw product voor langere tijd achterlaat.
• Soms komen er spaanders vast te zitten in de koppelingsdeksel, waardoor de zaagketting vastloopt. Stop altijd de motor voordat u gaat schoonmaken.
• Het laten draaien van een motor in een afgesloten of slecht geventileerde ruimte kan leiden tot de dood als gevolg van koolmonoxidevergiftiging.
• Gebruik de kettingrem als parkeerrem wanneer u het product start en wanneer u korte afstanden verplaatst. Draag het product altijd aan de voorste handgreep. Dit verkleint het risico dat u of een persoon in uw buurt wordt geraakt door de zaagketting.
• Het is niet mogelijk om elke denkbare situatie te behandelen die u kunt tegenkomen bij het gebruik van dit product. Wees altijd voorzichtig en gebruik uw gezond verstand. Vermijd alle situaties waarvan u denkt dat ze uw mogelijkheden te boven gaan. Als u zich na het lezen van deze instructies nog steeds onzeker voelt over de bedieningsprocedures, dient u een deskundige te raadplegen voordat u verdergaat. Aarzel niet om contact op te nemen met uw dealer of Husqvarna als u vragen heeft over het gebruik van het product. Wij zijn u graag van dienst en geven u advies en helpen u om uw product efficiënt en veilig te gebruiken. Volg indien mogelijk een training over het gebruik van kettingzagen. Uw dealer, bosbouwschool of uw bibliotheek kan informatie verstrekken over welke trainingsmaterialen en -cursussen beschikbaar zijn.

• Bij het gebruik van dit product moet er een brandblusser beschikbaar zijn.
• Houd de handgrepen droog, schoon en vrij van olie.
• Pas op voor koolmonoxidevergiftiging. Gebruik het product alleen in een goed geventileerde ruimte.
• Probeer geen snoei- of onttakkingswerkzaamheden in een staande boom uit te voeren, tenzij u hier specifiek voor bent opgeleid.

Persoonlijke beschermingsmiddelen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• De meeste kettingzaagongevallen gebeuren wanneer de zaagketting de bediener raakt. U moet tijdens het gebruik goedgekeurde persoonlijke beschermingsmiddelen gebruiken. Persoonlijke beschermingsmiddelen bieden u geen volledige bescherming tegen letsel, maar ze verminderen de mate van letsel als er een ongeval gebeurt. Neem contact op met uw servicedealer voor aanbevelingen over welke uitrusting u moet gebruiken.

• Uw kleding moet goed aansluiten, maar uw bewegingen niet beperken. Controleer regelmatig de staat van de persoonlijke beschermingsmiddelen.
• Gebruik een goedgekeurde veiligheidshelm.
• Gebruik goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.
• Gebruik een goedgekeurde veiligheidsbril of een gelaatsscherm om het risico op letsel door weggeslingerde voorwerpen te verminderen. Het product kan voorwerpen, zoals houtsnippers, kleine stukjes hout en meer, met grote kracht wegslingeren. Dit kan leiden tot ernstig letsel, vooral aan de ogen.
• Gebruik handschoenen met zaagbescherming.
• Gebruik een broek met zaagbescherming.
• Gebruik laarzen met zaagbescherming, een stalen neus en een antislipzool.
• Zorg altijd voor een EHBO-kit.
• Risico op vonken. Houd brandblusgereedschap en een schop in de buurt om bosbranden te voorkomen.

Veiligheidsvoorzieningen op het product

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik geen product met veiligheidsvoorzieningen die beschadigd zijn of niet correct werken.
• Controleer de veiligheidsvoorzieningen regelmatig. Zie Onderhoud.
• Als de veiligheidsvoorzieningen beschadigd zijn of niet correct werken, neem dan contact op met uw Husqvarna-servicepunt.

Kettingrem en voorste handbescherming
Uw product heeft een kettingrem die de zaagketting stopt als u een terugslag krijgt. De kettingrem vermindert het risico op ongevallen, maar alleen u kunt ze voorkomen.

De kettingrem wordt (A) handmatig geactiveerd met uw linkerhand of automatisch door het traagheidsontgrendelingsmechanisme. Duw de voorste handbescherming (B) naar voren om de kettingrem handmatig te activeren.

Trek de voorste handbescherming naar achteren om de kettingrem uit te schakelen.

Gasklepvergrendeling
De gasklepvergrendeling voorkomt onbedoelde bediening van de gasklep. Als u uw hand om de handgreep legt en de gasklepvergrendeling (A) indrukt, ontgrendelt deze de gasklep (B). Als u de handgreep loslaat, bewegen de gasklep en de gasklepvergrendeling terug naar hun oorspronkelijke positie. Deze functie vergrendelt de gasklep bij stationair toerental.

Kettingvanger
De kettingvanger vangt de zaagketting op als deze breekt of losraakt. Correcte spanning van de zaagketting en correct onderhoud van de zaagketting en de geleiderail verminderen het risico op ongevallen.

Rechterhandbescherming
De rechterhandbescherming is een bescherming voor uw hand op de achterste handgreep. De rechterhandbescherming biedt u bescherming als de zaagketting breekt of ontspoort. De rechterhandbescherming biedt u ook bescherming tegen takken.

Trillingsdempingssysteem
Het trillingsdempingssysteem vermindert trillingen in de handgrepen. Trillingsdempingseenheden werken als een scheiding tussen de productbehuizing en de handgreep.
Zie Productbeschrijving voor informatie over waar het trillingsdempingssysteem zich op uw product bevindt.

Start-/stopknop
Gebruik de start-/stopknop om de motor te stoppen.

Geluiddemper

De geluiddemper wordt zeer heet tijdens/na het gebruik en bij stationair toerental. Er bestaat brandgevaar, vooral wanneer u het product in de buurt van ontvlambare materialen en/of dampen gebruikt.

Gebruik geen product zonder geluiddemper of met een defecte geluiddemper. Een defecte geluiddemper kan het geluidsniveau en het brandgevaar verhogen. Houd brandblusmiddelen in de buurt. Gebruik geen product zonder of met een kapotte vonkenvanger als u een vonkenvanger in uw omgeving nodig heeft.

De geluiddemper houdt het geluidsniveau tot een minimum beperkt en leidt de uitlaatgassen weg van de bediener. In gebieden met warm, droog weer is er een hoog brandgevaar. Houd u aan de plaatselijke voorschriften en onderhoudsinstructies.

Brandstofveiligheid

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Zorg voor voldoende ventilatie bij het tanken of mengen van brandstof (benzine en tweetaktolie).
• Brandstof en brandstofdamp zijn zeer ontvlambaar en kunnen ernstig letsel veroorzaken bij inademing of aanraking met de huid. Neem daarom voorzichtigheid in acht bij het hanteren van brandstof en zorg voor voldoende ventilatie.
• Wees voorzichtig bij het hanteren van brandstof en kettingolie. Wees u bewust van de risico's van brand, explosie en die in verband met inademing.
• Rook niet en plaats geen hete voorwerpen in de buurt van brandstof.
• Stop altijd de motor en laat deze enkele minuten afkoelen voordat u gaat tanken.
• Open bij het tanken de brandstofdop langzaam zodat eventuele overdruk voorzichtig kan worden afgevoerd.
• Draai de brandstofdop na het tanken zorgvuldig vast.
• Tank de machine nooit bij terwijl de motor draait.
• Verplaats het product altijd minstens 3 m (10 ft) van het tankgebied en de brandstofbron voordat u start.


Na het tanken zijn er enkele situaties waarin u het product nooit mag starten:

• Als u brandstof of kettingolie op het product hebt gemorst. Veeg de gemorste vloeistof weg en laat de resterende brandstof verdampen.
• Als u brandstof op uzelf of op uw kleding hebt gemorst. Trek uw kleding uit en was elk deel van uw lichaam dat in contact is gekomen met brandstof. Gebruik zeep en water.
• Als het product brandstof lekt. Controleer regelmatig op lekkage uit de brandstoftank, de brandstofdop en de brandstofleidingen.

Veiligheidsinstructies voor onderhoud

Lees de volgende waarschuwingsinstructies voordat u onderhoud aan het product uitvoert.

• Voer alleen het onderhoud en de service uit die in deze gebruikershandleiding worden beschreven. Laat al het andere onderhoud en reparaties uitvoeren door professioneel servicepersoneel.
• Voer regelmatig de veiligheidscontroles, het onderhoud en de service-instructies uit die in deze handleiding worden gegeven. Regelmatig onderhoud verlengt de levensduur van het product en vermindert het risico op ongevallen. Zie Onderhoud voor instructies.
• Als de veiligheidscontroles in deze gebruikershandleiding niet zijn goedgekeurd nadat u onderhoud hebt uitgevoerd, neem dan contact op met uw servicepunt. Wij garanderen dat er professionele reparaties en service beschikbaar zijn voor uw product.

Veiligheidsinstructies voor de snijuitrusting

Lees de waarschuwingsinstructies die volgen voordat u het product gebruikt.

• Gebruik alleen goedgekeurde combinaties van geleider/zaagketting en vijlapparatuur. Raadpleeg Accessoires voor instructies.
• Draag beschermende handschoenen wanneer u de zaagketting gebruikt of onderhoudt. Een zaagketting die niet beweegt, kan ook letsel veroorzaken.
• Houd de snijtanden correct geslepen. Volg de instructies en gebruik de aanbevolen vijlmal. Een zaagketting die beschadigd of onjuist geslepen is, verhoogt het risico op ongevallen.

• Houd de juiste dieptemaatinstelling aan. Volg de instructies en gebruik de aanbevolen dieptemaatinstelling. Een te grote dieptemaatinstelling verhoogt het risico op terugslag.

• Zorg ervoor dat de zaagketting de juiste spanning heeft. Als de zaagketting niet strak tegen de geleider aanligt, kan de zaagketting ontsporen. Een onjuiste zaagketting spanning verhoogt de slijtage van de geleider, de zaagketting en het kettingaandrijfwiel. Raadpleeg De spanning van de ketting aanpassen.

• Onderhoud de snijuitrusting regelmatig en houd deze correct gesmeerd. Als de zaagketting niet correct is gesmeerd, neemt het risico op slijtage van de geleider, de zaagketting en het kettingaandrijfwiel toe.


Amerikaanse standaard veiligheidsmaatregelen

VEILIGHEIDSMAATREGELEN TERUGSLAG

Terugslag kan optreden wanneer de neus of punt van het geleideblad een object raakt, of wanneer het hout zich sluit en de zaagketting in de snede bekneld raakt.
In sommige gevallen kan contact met de punt een bliksemsnelle omgekeerde reactie veroorzaken, waardoor het geleideblad omhoog en terug naar de bediener wordt geslingerd.
Het klemmen van de zaagketting langs de bovenkant van het geleideblad kan het geleideblad snel terug naar de bediener duwen.
Elk van deze reacties kan ertoe leiden dat u de controle over de zaag verliest, wat kan leiden tot ernstig persoonlijk letsel.
Vertrouw niet uitsluitend op de veiligheidsvoorzieningen die in uw zaag zijn ingebouwd. Als gebruiker van een kettingzaag moet u verschillende stappen ondernemen om uw zaagwerkzaamheden vrij te houden van ongevallen of letsel.

Met een basiskennis van terugslag kunt u het verrassingselement verminderen of elimineren. Plotselinge verrassing draagt bij aan ongevallen.
Houd de zaag stevig vast met beide handen, de rechterhand op de achterste handgreep en de linkerhand op de voorste handgreep, wanneer de motor draait. Gebruik een stevige grip met duimen en vingers rond de handgrepen van de kettingzaag. Een stevige grip helpt u terugslag te verminderen en de controle over de zaag te behouden. Laat niet los.
Zorg ervoor dat het gebied waarin u zaagt vrij is van obstakels. Laat de neus van het geleideblad geen contact maken met een boomstam, tak of een ander obstakel dat kan worden geraakt tijdens het bedienen van de zaag.
Zaag op hoge motorsnelheden.
Reik niet te ver en zaag niet boven schouderhoogte.
Volg de slijp- en onderhoudsinstructies van de fabrikant voor de zaagketting.
Gebruik uitsluitend vervangende bladen en kettingen die door de fabrikant zijn gespecificeerd of gelijkwaardig zijn.

ANDERE VEILIGHEIDSMAATREGELEN

Bedien een kettingzaag niet met één hand! Ernstig letsel aan de bediener, helpers, omstanders of een combinatie van deze personen kan het gevolg zijn van bediening met één hand. Een kettingzaag is bedoeld voor gebruik met twee handen.

Bedien een kettingzaag niet als u moe bent.
Gebruik veiligheidsschoeisel, nauwsluitende kleding, beschermende handschoenen en oog-, gehoor- en hoofdbeschermingsmiddelen.
Wees voorzichtig bij het hanteren van brandstof. Verplaats de kettingzaag minstens 3 meter van het tankpunt voordat u de motor start.
Laat geen andere personen in de buurt van de kettingzaag komen wanneer u de kettingzaag start of ermee zaagt. Houd omstanders en dieren uit de werkruimte.
Begin niet met zagen voordat u een vrije werkruimte, een veilige basis en een geplande terugtrekweg van de vallende boom hebt.
Houd alle delen van uw lichaam uit de buurt van de zaagketting wanneer de motor draait.
Voordat u de motor start, moet u ervoor zorgen dat de zaagketting niets raakt.
Draag de kettingzaag met de motor uitgeschakeld, het geleideblad en de zaagketting naar achteren gericht en de geluiddemper van uw lichaam af.
Gebruik geen kettingzaag die beschadigd, onjuist afgesteld of niet volledig en veilig gemonteerd is. Zorg ervoor dat de zaagketting stopt met bewegen wanneer de gashendel wordt losgelaten.
Schakel de motor uit voordat u de kettingzaag neerzet.
Wees uiterst voorzichtig bij het zagen van klein kreupelhout en jonge boompjes, omdat dun materiaal de zaagketting kan grijpen en naar u toe kan worden geslingerd of u uit evenwicht kan brengen.
Wees bij het zagen van een tak die onder spanning staat alert op terugveren, zodat u niet wordt geraakt wanneer de spanning in de houtvezels wordt opgeheven.
Houd de handgrepen droog, schoon en vrij van olie of brandstofmengsel.
Bedien de kettingzaag alleen in goed geventileerde ruimtes.
Bedien een kettingzaag niet in een boom, tenzij u daarvoor specifiek bent opgeleid.
Bedien een kettingzaag niet boven schouderhoogte.
Alle onderhoud aan de kettingzaag, anders dan de items die worden vermeld in de veiligheids- en onderhoudsinstructies van de bediener/eigenaar, moet worden uitgevoerd door bevoegd kettingzaagonderhoudspersoneel. (Als er bijvoorbeeld onjuist gereedschap wordt gebruikt om het vliegwiel te verwijderen of als er onjuist gereedschap wordt gebruikt om het vliegwiel vast te houden om de koppeling te verwijderen, kan er structurele schade aan het vliegwiel optreden, waardoor het vliegwiel kan barsten.)
Gebruik bij het vervoeren van uw kettingzaag de juiste beschermkap voor het geleideblad.

Opmerking: Deze bijlage is primair bedoeld voor de consument of incidentele gebruiker.

Montage

Het geleideblad en de ketting monteren

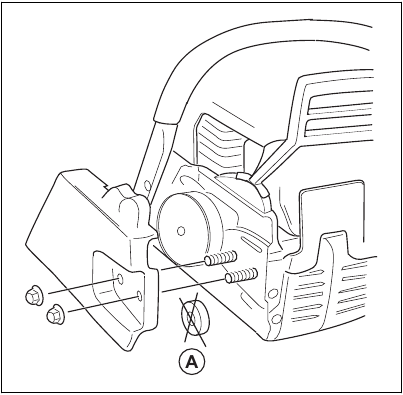

1. Beweeg de voorste handbeschermer naar achteren om de kettingrem los te maken.
2. Verwijder de bladmoeren, de koppelingsdeksel en de transportbeschermer (A).
   Opmerking: Als de koppelingsdeksel niet gemakkelijk te verwijderen is, draai dan de bladmoer vast, activeer de kettingrem en laat deze los. Er is een klik te horen als deze correct is losgelaten.

3. Monteer het geleideblad op de bladbouten. Beweeg het geleideblad naar de meest achterste positie.
4. Installeer de zaagketting correct rond het aandrijftandwiel en plaats deze in de groef op het geleideblad.

Gebruik altijd beschermende handschoenen bij het monteren van de zaagketting.

5. Zorg ervoor dat de randen van de messen naar voren wijzen op de bovenrand van het geleideblad.

6. Lijn het gat in het geleideblad uit met de kettingstelpen en installeer de koppelingsdeksel.

7. Draai de bladmoeren handvast aan.
8. Span de zaagketting aan. Raadpleeg De spanning van de ketting aanpassen voor instructies.
9. Draai de bladmoeren vast.
   Opmerking: Sommige modellen hebben slechts 1 bladmoer.

Werking

Een functiecontrole uitvoeren voordat u het product gebruikt

1. Zorg ervoor dat de kettingrem correct werkt en dat deze niet is beschadigd.
2. Zorg ervoor dat de rechterhandbeschermer niet is beschadigd.
3. Zorg ervoor dat de gashendelblokkering correct werkt en dat deze niet is beschadigd.
4. Zorg ervoor dat de start-/stopschakelaar correct werkt en dat deze niet is beschadigd.
5. Zorg ervoor dat er geen olie op de handgrepen zit.
6. Zorg ervoor dat het trillingsdempingssysteem correct werkt en dat deze niet is beschadigd.
7. Zorg ervoor dat de geluiddemper correct is bevestigd en dat deze niet is beschadigd.
8. Zorg ervoor dat alle onderdelen van het product correct zijn bevestigd en niet zijn beschadigd of ontbreken.
9. Zorg ervoor dat de kettingvanger correct is bevestigd.
10. Voer een controle van de kettingspanning uit.

Brandstof

Dit product heeft een tweetaktmotor.

Een verkeerd type brandstof kan leiden tot schade aan de motor. Gebruik een mengsel van benzine en tweetaktolie.

Voorgemengde brandstof

• Gebruik Husqvarna voorgemengde alkylaatbrandstof voor de beste prestaties en verlenging van de levensduur van de motor. Deze brandstof bevat minder schadelijke chemicaliën vergeleken met reguliere brandstof, waardoor schadelijke uitlaatgassen afnemen. De hoeveelheid resten na verbranding is lager bij deze brandstof, waardoor de onderdelen van de motor schoner blijven.

Brandstof mengen

Benzine

• Gebruik benzine van goede kwaliteit met een maximum van 10% ethanolgehalte.

Gebruik geen benzine met een octaangetal lager dan 90 RON/87 AKI. Het gebruik van een lager octaangetal kan motorkloppen veroorzaken, wat schade aan de motor veroorzaakt.

Tweetaktolie

• Gebruik Husqvarna tweetaktolie voor de beste resultaten en prestaties.
• Als Husqvarna tweetaktolie niet beschikbaar is, gebruikt u een tweetaktolie van goede kwaliteit voor luchtgekoelde motoren. Neem contact op met uw servicebedrijf om de juiste olie te selecteren.

Gebruik geen tweetaktolie voor watergekoelde buitenboordmotoren, ook wel buitenboordmotorolie genoemd. Gebruik geen olie voor viertaktmotoren.

Benzine en tweetaktolie mengen

Benzine, liter	Tweetaktolie, liter
	2% (50:1)
5	0.10
10	0.20
15	0.30
20	0.40
US gallon	US fl. oz.
1	2 ½
2 1/2	6 ½
5	12 ⅞

Kleine fouten kunnen de verhouding van het mengsel drastisch beïnvloeden wanneer u kleine hoeveelheden brandstof mengt. Meet de hoeveelheid olie zorgvuldig en zorg ervoor dat u de juiste menging krijgt.

1. Vul de helft van de hoeveelheid benzine in een schone container voor brandstof.
2. Voeg de volledige hoeveelheid olie toe.
3. Schud het brandstofmengsel.
4. Voeg de resterende hoeveelheid benzine toe aan de container.
5. Schud het brandstofmengsel voorzichtig.

Meng niet meer brandstof dan u in 1 maand gebruikt.

De brandstoftank vullen

Neem de volgende procedure in acht voor uw veiligheid.

1. Stop de motor en laat de motor afkoelen.
2. Reinig het gebied rond de brandstoftankdop.

3. Schud de container en zorg ervoor dat de brandstof volledig is gemengd.
4. Verwijder de brandstoftankdop langzaam om de druk te ontlasten.
5. Vul de brandstoftank.

Zorg ervoor dat er niet te veel brandstof in de brandstoftank zit. De brandstof zet uit als hij warm wordt.

6. Draai de brandstoftankdop voorzichtig vast.
7. Reinig gemorste brandstof op en rond het product.
8. Verplaats het product 3 m of meer van het tankgebied en de brandstofbron voordat u de motor start.

Opmerking: raadpleeg Productoverzicht om te zien waar de brandstoftank zich op uw product bevindt.

Inlopen

• Breng tijdens de eerste 10 bedrijfsuren niet langdurig vol gas zonder belasting aan.

De juiste kettingolie gebruiken

Gebruik geen afgewerkte olie, die letsel kan veroorzaken bij u en het milieu. Afgewerkte olie veroorzaakt ook schade aan de oliepomp, de geleider en de zaagketting.

De zaagketting kan breken als de smering van de snijapparatuur niet voldoende is. Risico op ernstig letsel of overlijden van de bediener.

Dit product heeft een functie waarmee de brandstof opraakt voordat de kettingolie opraakt. Gebruik de juiste kettingolie om deze functie correct te laten werken. Neem contact op met uw servicebedrijf wanneer u uw kettingolie selecteert.

• Gebruik Husqvarna kettingolie voor een maximale levensduur van de zaagketting en om negatieve effecten op het milieu te voorkomen. Als Husqvarna kettingolie niet beschikbaar is, raden we u aan een standaard kettingolie te gebruiken.
• Gebruik een kettingolie met een goede hechting aan de zaagketting.
• Gebruik een kettingolie met het juiste viscositeitsbereik dat overeenkomt met de luchttemperatuur.

Als de olie te dun is, raakt deze op voordat de brandstof op is. Bij temperaturen onder 0°C worden sommige kettingoliën te dik, wat schade kan veroorzaken aan de oliepompcomponenten.

• Gebruik de aanbevolen snijapparatuur. Raadpleeg Accessoires.

Informatie over terugslag

Een terugslag kan ernstig letsel of de dood veroorzaken voor de bediener of anderen. Om het risico te verkleinen, moet u de oorzaken van terugslag kennen en hoe u deze kunt voorkomen.

Een terugslag treedt op wanneer de terugslagzone van de geleider een object raakt. Een terugslag kan plotseling en met grote kracht optreden, waardoor het product in de richting van de bediener wordt geworpen.

Terugslag treedt altijd op in het snijvlak van de geleider. Meestal wordt het product tegen de bediener geworpen, maar kan ook in een andere richting bewegen. Het is hoe u het product gebruikt wanneer de terugslag optreedt die de richting van de beweging veroorzaakt.

Een kleinere straal van de staafpunt vermindert de kracht van de terugslag.
Gebruik een zaagketting met lage terugslag om de effecten van terugslag te verminderen. Laat de terugslagzone geen object raken.

Geen enkele zaagketting voorkomt terugslag volledig. Neem altijd de instructies in acht.

Veelgestelde vragen over terugslag

• Zal de hand altijd de kettingrem inschakelen tijdens een terugslag?
  Nee. Het is noodzakelijk om enige kracht te gebruiken om de voorste handbeschermer naar voren te duwen. Als u niet de nodige kracht gebruikt, wordt de kettingrem niet ingeschakeld. U moet ook de handgrepen van het product stabiel met twee handen vasthouden tijdens het werk. Als er een terugslag optreedt, is het mogelijk dat de kettingrem de zaagketting niet stopt voordat deze u raakt. Er zijn ook enkele posities waarin uw hand de voorste handbeschermer niet kan raken om de kettingrem in te schakelen.
• Zal het traagheidsmechanisme altijd de kettingrem inschakelen tijdens een terugslag?
  Nee. Ten eerste moet de kettingrem correct werken. Raadpleeg Een controle van de kettingrem uitvoeren voor instructies over het uitvoeren van een controle van de kettingrem. We raden u aan dit elke keer te doen voordat u het product gebruikt. Ten tweede moet de kracht van de terugslag groot zijn om de kettingrem in te schakelen. Als de kettingrem te gevoelig is, kan deze tijdens ruwe bediening worden ingeschakeld.
• Zal de kettingrem me altijd beschermen tegen letsel tijdens een terugslag?
  Nee. De kettingrem moet correct werken om bescherming te bieden. De kettingrem moet ook worden ingeschakeld tijdens een terugslag om de zaagketting te stoppen. Als u zich in de buurt van de geleider bevindt, is het mogelijk dat de kettingrem geen tijd heeft om de zaagketting te stoppen voordat deze u raakt.

Alleen u en de juiste werktechniek kunnen terugslag voorkomen.

Het product starten

Voorbereiding op starten met een koude motor

De kettingrem moet geactiveerd zijn wanneer het product wordt gestart om het risico op letsel te verminderen.

1. Beweeg de voorste handbeschermer naar voren om de kettingrem te activeren.

2. Zet de start-/stopschakelaar op aan.
3. Trek de chokehendel uit om de chokehendel in de chokestand te zetten.

4. Duw de decompressieklep (A) in.

5. Ga verder naar Het product starten voor meer instructies.

Voorbereiding op starten met een warme motor

De kettingrem moet geactiveerd zijn wanneer het product wordt gestart om het risico op letsel te verminderen.

1. Beweeg de voorste handbeschermer naar voren om de kettingrem te activeren.

2. Zet de start-/stopschakelaar op aan.
3. Trek de chokehendel uit en duw deze weer in.

4. Duw de decompressieklep in.

5. Ga verder naar Het product starten voor meer instructies.

Het product starten

U moet uw voeten in een stabiele positie houden wanneer u het product start.

Als de zaagketting draait bij stationair toerental, neem dan contact op met uw servicehandelaar en gebruik het product niet.

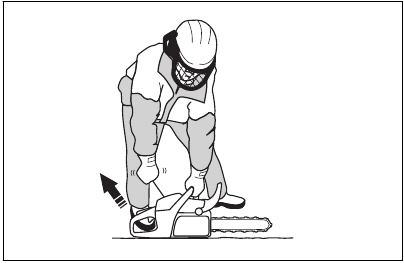

1. Zet het product op de grond.
2. Plaats uw linkerhand op de voorste handgreep.
3. Plaats uw rechtervoet in de voetgreep op de achterste handgreep.
4. Trek de startkoordgreep langzaam met uw rechterhand naar buiten totdat u weerstand voelt.

Draai het startkoord niet om uw hand.

5. Trek de startkoordgreep snel en krachtig naar buiten.


Trek het startkoord niet volledig uit en laat de startkoordgreep niet los. Dit kan schade aan het product veroorzaken.

1. Als u uw product start met een koude motor, trek dan aan de startkoordgreep totdat de motor aanslaat.
   Opmerking: u kunt vaststellen wanneer de motor aanslaat aan de hand van een "puf" (puf) geluid.
2. Schakel de choke uit.

6. Trek de startkoordgreep naar buiten totdat de motor start.
7. Schakel de gashendelvergrendeling snel uit om het product op stationair toerental in te stellen.

8. Beweeg de voorste handbeschermer naar achteren om de kettingrem uit te schakelen.

9. Gebruik het product.

Het product stoppen

• Duw de start-/stopschakelaar naar beneden om de motor te stoppen.


Trekbeweging en duwbeweging

U kunt met het product in 2 verschillende posities door hout zagen.

• Om bij de trekbeweging te zagen, zaagt u met de onderkant van het zaagblad. De zaagketting trekt bij het zagen door de boom. In deze positie hebt u een betere controle over het product en de positie van de terugslagzone.

• Om bij de duwbeweging te zagen, zaagt u met de bovenkant van het zaagblad. De zaagketting duwt het product in de richting van de bediener.


Als de zaagketting in de stam vast komt te zitten, kan het product naar u toe worden geduwd. Houd het product stevig vast en zorg ervoor dat de terugslagzone van het zaagblad de boom niet raakt en een terugslag veroorzaakt.

De zaagtechniek gebruiken

Gebruik volgas wanneer u zaagt en verlaag na elke zaagsnede tot stationair toerental.

Er kan motorschade optreden als de motor te lang op volgas draait zonder belasting.

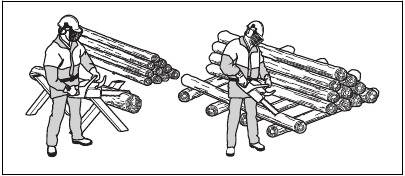

1. Plaats de stam op een zaagbok of runners.


Zaag geen stammen in een stapel. Dat verhoogt het risico op terugslag en kan leiden tot ernstig letsel of de dood.

2. Verwijder de gezaagde stukken uit het zaaggebied.

Gezaagde stukken in het zaaggebied verhogen het risico op terugslag en dat u uw evenwicht niet kunt bewaren.

Een stam op de grond zagen

1. Zaag met de trekbeweging door de stam. Houd volgas, maar wees voorbereid op plotselinge ongevallen.


Zorg ervoor dat de zaagketting de grond niet raakt wanneer u de zaagsnede voltooit.

2. Zaag ongeveer ⅔ door de stam en stop dan. Draai de stam om en zaag vanaf de andere kant.


Een stam zagen die aan één uiteinde steun heeft

Zorg ervoor dat de stam niet breekt tijdens het zagen. Neem de onderstaande instructies in acht.

1. Zaag met de duwbeweging ongeveer ⅓ door de stam.
2. Zaag met de trekbeweging door de stam totdat de twee zaagsneden elkaar raken.

Een stam zagen die aan twee uiteinden steun heeft

Zorg ervoor dat de zaagketting tijdens het zagen niet in de stam vast komt te zitten. Neem de onderstaande instructies in acht.

1. Zaag met de trekbeweging ongeveer ⅓ door de stam.
2. Zaag met de duwbeweging door het resterende deel van de stam om de zaagsnede te voltooien.

Stop de motor als de zaagketting in de stam vast komt te zitten. Gebruik een hefboom om de zaagsnede te openen en het product te verwijderen. Probeer niet om het product met de hand eruit te trekken. Dit kan leiden tot letsel wanneer het product plotseling losbreekt.

De ontastingstechniek gebruiken

Let op: gebruik de afzaagtechniek voor dikke takken. Raadpleeg De afzaagtechniek gebruiken.

Er is een hoog risico op ongelukken bij gebruik van de ontastingstechniek. Raadpleeg Informatie over terugslag voor instructies over het voorkomen van terugslag.

Zaag takken een voor een af. Wees voorzichtig wanneer u kleine takken verwijdert en zaag niet tegelijkertijd struiken of veel kleine takken af. Kleine takken kunnen in de zaagketting vast komen te zitten en een veilige bediening van het product voorkomen.

Let op: zaag de takken stuk voor stuk af als dat nodig is.

1. Verwijder de takken aan de rechterkant van de stam.

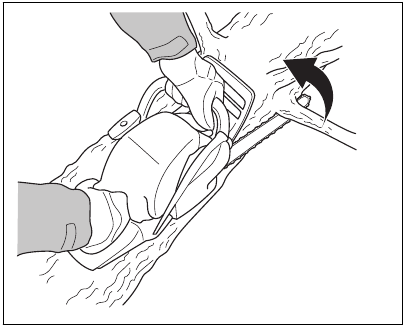

   1. Houd het zaagblad aan de rechterkant van de stam en houd de behuizing van het product tegen de stam.
   2. Selecteer de toepasselijke zaagtechniek voor de spanning in de tak.

Als u niet zeker weet hoe u de tak moet afzagen, raadpleeg dan een professionele kettingzaaggebruiker voordat u verdergaat.

2. Verwijder de takken aan de bovenkant van de stam.

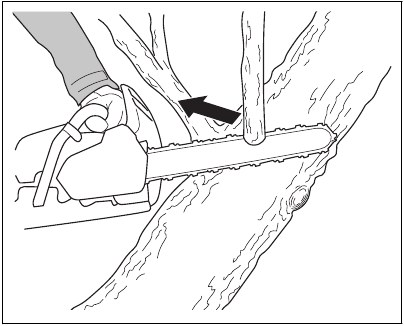

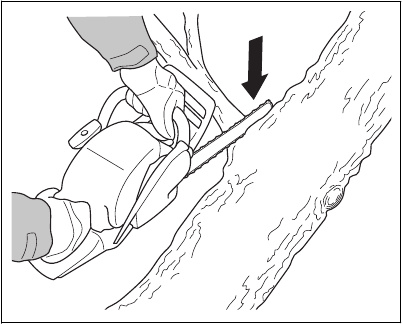

   1. Houd het product op de stam en laat het zaagblad langs de stam bewegen.
   2. Zaag met de duwslag.
3. Verwijder de takken aan de linkerkant van de stam.

   1. Selecteer de toepasselijke zaagtechniek voor de spanning in de tak.

Als u niet zeker weet hoe u de tak moet afzagen, raadpleeg dan een professionele kettingzaaggebruiker voordat u verdergaat. Raadpleeg Bomen en takken onder spanning doorzagen voor instructies over het doorzagen van takken die onder spanning staan.

Om de boomveltechniek te gebruiken

U moet ervaring hebben om een boom te vellen. Volg indien mogelijk een training voor het bedienen van een kettingzaag. Raadpleeg een ervaren bediener voor meer kennis.

Om een veilige afstand te bewaren

1. Zorg ervoor dat personen om u heen een veilige afstand van minimaal 2 1/2 boomlengte bewaren.

2. Zorg ervoor dat er zich voor of tijdens het vellen geen personen in de risicozone bevinden.


Om de velrichting te berekenen

1. Onderzoek in welke richting de boom moet vallen. Het doel is om hem in een positie te vellen waar u de takken gemakkelijk kunt verwijderen en de stam kunt zagen. Het is ook belangrijk dat u stabiel staat en veilig kunt bewegen.

Als het gevaarlijk is of niet mogelijk is om de boom in zijn natuurlijke richting te vellen, vel de boom dan in een andere richting.

2. Onderzoek de natuurlijke valrichting van de boom. Bijvoorbeeld de helling en buiging van de boom, windrichting, de locatie van de takken en het gewicht van de sneeuw.
3. Onderzoek of er obstakels zijn, bijvoorbeeld andere bomen, elektriciteitsleidingen, wegen en/of gebouwen in de buurt.
4. Zoek naar tekenen van schade en rot in de stam.

Rot in de stam kan een risico betekenen dat de boom valt voordat u het zagen hebt voltooid.

5. Zorg ervoor dat de boom geen beschadigde of dode takken heeft die kunnen afbreken en u kunnen raken tijdens het vellen.
6. Laat de boom niet op een andere staande boom vallen. Het is gevaarlijk om een vastgeraakte boom te verwijderen en er is een groot risico op een ongeval. Raadpleeg Een vastgeraakte boom bevrijden.


Til tijdens kritieke velbewerkingen onmiddellijk uw gehoorbescherming op wanneer het zagen is voltooid. Het is belangrijk dat u geluiden en waarschuwingssignalen hoort.

Om de stam vrij te maken en uw vluchtroute voor te bereiden

Zaag alle takken vanaf uw schouderhoogte en lager af.

1. Zaag met een trekkende beweging van boven naar beneden. Zorg ervoor dat de boom zich tussen u en het product bevindt.

2. Verwijder ondergroei uit het werkgebied rond de boom. Verwijder al het afgezaagde materiaal uit het werkgebied.
3. Controleer het gebied op obstakels zoals stenen, takken en gaten. U moet een duidelijke vluchtroute hebben wanneer de boom begint te vallen. Uw vluchtroute moet ongeveer 135 graden verwijderd zijn van de velrichting.

   1. De gevarenzone
   2. De vluchtroute
   3. De velrichting

Om een boom te vellen

Husqvarna raadt u aan om de richtingszaagsneden te maken en vervolgens de veilige hoekmethode te gebruiken wanneer u een boom velt. De veilige hoekmethode helpt u om een correct scharnier te maken en de velrichting te controleren.

Vel geen bomen met een diameter die meer dan twee keer zo groot is als de lengte van de zaagbalk. Hiervoor moet u een speciale training volgen.

Het velscharnier
De belangrijkste procedure tijdens het vellen van een boom is het maken van het juiste velscharnier. Met een correct velscharnier controleert u de velrichting en zorgt u ervoor dat de velprocedure veilig is.
De dikte van het velscharnier moet gelijk zijn en minimaal 10% van de boomdiameter bedragen.

Als het velscharnier onjuist of te dun is, hebt u geen controle over de velrichting.

Om de richtingszaagsneden te maken

1. Maak de richtingszaagsneden ¼ van de diameter van de boom. Maak een hoek van 45°-70° tussen de bovenste richtingszaagsnede en de onderste richtingszaagsnede.

   1. Maak de bovenste richtingszaagsnede. Lijn de markering voor de velrichting (1) van het product uit met de velrichting van de boom (2). Blijf achter het product en houd de boom aan uw linkerzijde. Zaag met een trekkende beweging.
   2. Maak de onderste richtingszaagsnede. Zorg ervoor dat het einde van de onderste richtingszaagsnede zich op hetzelfde punt bevindt als het einde van de bovenste richtingszaagsnede.
2. Zorg ervoor dat de onderste richtingszaagsnede horizontaal is en in een hoek van 90° staat ten opzichte van de velrichting.


Om de veilige hoekmethode te gebruiken
De velzaagsnede moet iets boven de richtingszaagsnede worden gemaakt.

Wees voorzichtig wanneer u met de punt van de zaagbalk zaagt. Begin met zagen met het onderste gedeelte van de punt van de zaagbalk terwijl u een boring in de stam maakt.

1. Als de bruikbare zaaglengte langer is dan de boomdiameter, voert u deze stappen uit (a-d).
   1. Maak een boring recht in de stam om de breedte van het velscharnier te voltooien.

   2. Zaag met een trekkende beweging tot ⅓ van de stam over is.
   3. Trek de zaagbalk 5-10 cm naar achteren.
   4. Zaag door het resterende deel van de stam om een veilige hoek te voltooien die 5-10 cm breed is.

2. Als de bruikbare zaaglengte korter is dan de boomdiameter, voert u deze stappen uit (a-d).
   1. Maak een boring recht in de stam. De boring moet 3/5 van de boomdiameter beslaan.
   2. Zaag met een trekkende beweging door de resterende stam.

   3. Zaag recht in de stam vanaf de andere kant van de boom om het velscharnier te voltooien.
   4. Zaag met een duwende beweging tot ⅓ van de stam over is, om de veilige hoek te voltooien.

3. Plaats een wig in de zaagsnede recht van achteren.
4. Zaag de hoek af om de boom te laten vallen.
   Opmerking: Als de boom niet valt, sla dan op de wig totdat hij valt.
5. Wanneer de boom begint te vallen, gebruikt u de vluchtroute om weg te gaan van de boom. Ga minimaal 5 m van de boom vandaan.

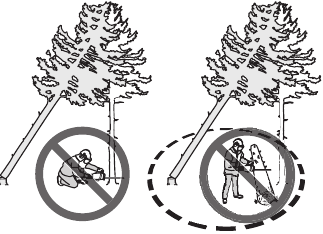

Om een vastgeraakte boom te bevrijden

Het is erg gevaarlijk om een vastgeraakte boom te verwijderen en er is een groot risico op een ongeval. Blijf uit de risicozone en probeer geen vastgeraakte boom te vellen.

De veiligste procedure is om een van de volgende lieren te gebruiken:

• Op een tractor gemonteerd

• Draagbaar


Om bomen en takken te zagen die onder spanning staan

1. Zoek uit welke kant van de boom of tak onder spanning staat.
2. Zoek uit waar het punt van maximale spanning is.

3. Onderzoek wat de veiligste procedure is om de spanning los te laten.
   Opmerking: In sommige situaties is de enige veilige procedure het gebruik van een lier en niet uw product.
4. Houd een positie aan waar de boom of tak u niet kan raken wanneer de spanning wordt losgelaten.

5. Maak een of meer zaagsneden van voldoende diepte die nodig zijn om de spanning te verminderen. Zaag op of nabij het punt van maximale spanning. Laat de boom of tak breken op het punt van maximale spanning.


Zaag niet recht door een boom of tak die onder spanning staat.

Wees zeer voorzichtig wanneer u een boom zaagt die onder spanning staat. Er bestaat een risico dat de boom snel beweegt voor of nadat u hem hebt gezaagd. Er kan ernstig letsel ontstaan als u zich in een onjuiste positie bevindt of als u onjuist zaagt.

6. Als u over een boom/tak moet zagen, maak dan 2 tot 3 zaagsneden, 2,5 cm uit elkaar en met een diepte van 5 cm.

7. Ga door met verder in de boom zagen totdat de boom/tak buigt en de spanning wordt losgelaten.

8. Zaag de boom/tak vanaf de tegenoverliggende zijde van de buiging, nadat de spanning is losgelaten.

Het product gebruiken bij koud weer

Sneeuw en koud weer kunnen storingen veroorzaken. Risico op een te lage motortemperatuur of ijs op het luchtfilter en de carburateur.

1. In omstandigheden met sneeuw is een winterkap beschikbaar. Monteer de winterkap op het starterhuis. De winterkap vermindert de aanvoer van koele lucht en houdt sneeuw weg van de carburateurruimte.


Verwijder de winterkap als de temperatuur stijgt tot boven 0°C/32°F. Risico op een te hoge motortemperatuur en schade aan de motor.

Verwarmde handgrepen (390 XPG)
Het product heeft verwarmde voor- en achterhandgrepen. De elektrische verwarmingsspiralen worden aangedreven door een generator.
Duw de schakelaar in om de handgrepen te verwarmen. De warmte staat aan wanneer u het rode teken op de schakelaar kunt zien
.

Elektrische carburateurverwarming (390 XPG)
De afstelling van de carburateurverwarming gebeurt elektrisch via een thermostaat. Dit houdt de juiste carburateurtemperatuur in stand en voorkomt ijsvorming in de carburateur.

Onderhoud

Onderhoudsschema

Dagelijks onderhoud	Wekelijks onderhoud	Maandelijks onderhoud
Maak de externe delen van het product schoon en zorg ervoor dat er geen olie op de handgrepen zit.	Reinig het koelsysteem. Zie Het koelsysteem reinigen.	Voer een controle van de remband uit. Zie Een controle van de remband uitvoeren.
Voer een controle van de gashendel en de vergrendeling van de gashendel uit. Zie Een controle van de gashendel en de vergrendeling van de gashendel uitvoeren.	Voer een controle van de starter, het startkoord en de terugtrekveer uit.	Zorg ervoor dat het koppelingscentrum, de koppelingsdrum en de koppelingsveer niet versleten of beschadigd zijn.
Zorg ervoor dat de trillingsdempingseenheden niet beschadigd zijn.	Smeer het naaldlager. Zie Het naaldlager smeren	Reinig de bougie. Zie Een controle van de bougie uitvoeren
Reinig en controleer de kettingrem. Zie Een controle van de kettingrem uitvoeren	Verwijder bramen van de randen van het zaagblad. Zie Een controle van de voorste handbescherming en de activering van de kettingrem uitvoeren.	Reinig de externe delen van de carburateur.
Voer een controle van de kettingsvanger uit. Zie Een controle van het zaagblad uitvoeren.	Reinig of vervang het vonkenvangerscherm op de uitlaatdemper. Zie Een controle van de kettingsvanger uitvoeren.	Voer een controle van het brandstoffilter en de brandstofslang uit. Vervang indien nodig.
Draai het zaagblad om, controleer het smeergat en reinig de groef in het zaagblad. Zie Een controle van het zaagblad uitvoeren.	Reinig het carburateurgebied.	Voer een controle van alle kabels en aansluitingen uit.
Zorg ervoor dat het zaagblad en de zaagketting voldoende olie krijgen.	Reinig of vervang het luchtfilter. Zie Het luchtfilter reinigen.	Maak de brandstoftank leeg.
Voer een controle van de zaagketting uit. Zie Het snijgereedschap controleren.	Reinig tussen de cilinderribben.	Maak de olietank leeg.
Scherp de zaagketting en controleer de spanning. Zie De ketting slijpen.
Voer een controle van het kettingaandrijfwiel uit. Zie Een controle van het kettingaandrijfwiel uitvoeren
Reinig de luchtinlaat op de starter.
Zorg ervoor dat de moeren en schroeven zijn vastgedraaid.
Voer een controle van de stopschakelaar uit. Zie Een controle van de start-/stopschakelaar uitvoeren
Zorg ervoor dat er geen brandstoflekken zijn uit de motor, de tank of de brandstofleidingen.
Zorg ervoor dat de zaagketting niet draait wanneer de motor stationair draait.
Zorg ervoor dat de rechterhandbescherming niet beschadigd is.
Zorg ervoor dat de uitlaatdemper correct is bevestigd, geen beschadigingen vertoont en dat er geen onderdelen van de uitlaatdemper ontbreken.

Onderhoud en controles van de veiligheidsvoorzieningen op het product

Een controle van de remband uitvoeren

1. Gebruik een borstel om houtstof, hars en vuil van de kettingrem en de koppelingsdrum te verwijderen. Vuil en slijtage kunnen de werking van de rem verminderen.
2. Voer een controle van de remband uit. De remband moet minimaal 0,6 mm dik zijn op het dunste punt.

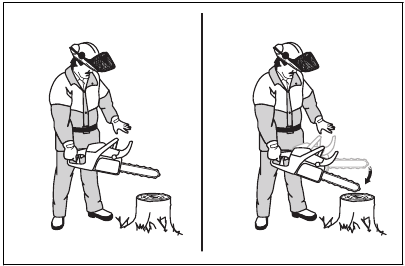

Een controle van de voorste handbescherming en de activering van de kettingrem uitvoeren

1. Zorg ervoor dat de voorste handbescherming geen beschadigingen zoals scheuren heeft.
2. Zorg ervoor dat de voorste handbescherming vrij kan bewegen en dat deze veilig is bevestigd aan de koppelingsdeksel.

3. Houd het product met 2 handen boven een stronk of ander stabiel oppervlak.

De motor moet uitgeschakeld zijn.

4. Laat de voorste handgreep los en laat het zaagblad tegen de stronk vallen.

5. Zorg ervoor dat de kettingrem in werking treedt wanneer het zaagblad de stronk raakt.

Een controle van de kettingrem uitvoeren

1. Start het product. Zie Het product starten voor instructies.

Zorg ervoor dat de zaagketting de grond of andere objecten niet raakt.

2. Houd het product stevig vast.
3. Geef vol gas en kantel uw linkerpols tegen de voorste handbescherming om de kettingrem in te schakelen. De zaagketting moet onmiddellijk stoppen.


Laat de voorste handgreep niet los.

Een controle van de gashendel en de vergrendeling van de gashendel uitvoeren

1. Zorg ervoor dat de gashendel en de vergrendeling van de gashendel vrij kunnen bewegen en dat de terugtrekveer correct werkt.

2. Druk de vergrendeling van de gashendel in en zorg ervoor dat deze terugkeert naar de beginpositie wanneer u deze loslaat.

3. Zorg ervoor dat de gashendel in de stationaire positie is vergrendeld wanneer de vergrendeling van de gashendel wordt losgelaten.


4. Start het product en geef vol gas.
5. Laat de gashendel los en zorg ervoor dat de zaagketting stopt en stil blijft staan.

Als de zaagketting draait wanneer de gashendel in de stationaire positie staat, neem dan contact op met uw servicehandelaar.

Een controle van de kettingsvanger uitvoeren

1. Zorg ervoor dat de kettingsvanger niet beschadigd is.
2. Zorg ervoor dat de kettingsvanger stabiel is en aan het lichaam van het product is bevestigd.


Een controle van de rechterhandbescherming uitvoeren

• Zorg ervoor dat de rechterhandbescherming geen beschadigingen zoals scheuren heeft.


Een controle van het trillingsdempingssysteem uitvoeren

1. Zorg ervoor dat er geen scheuren of vervorming op de trillingsdempingseenheden zitten.
2. Zorg ervoor dat de trillingsdempingseenheden correct zijn bevestigd aan de motoreenheid en de handgreepeenheid.

Zie Productoverzicht voor informatie over waar het trillingsdempingssysteem zich op uw product bevindt.

Een controle van de start-/stopschakelaar uitvoeren

1. Start de motor.
2. Duw de start-/stopschakelaar naar de STOP-stand. De motor moet stoppen.


Een controle van de uitlaatdemper uitvoeren

Een gebruikte uitlaatdemper/vonkenvanger en het montagevlak van de vonkenvanger kunnen afzettingen van verbrandingsdeeltjes bevatten op de oppervlakken die kankerverwekkend kunnen zijn. Om huidcontact en inademing van dergelijke deeltjes tijdens het reinigen en/of onderhouden van de vonkenvanger te vermijden, dient u altijd:

• handschoenen te dragen;
• te reinigen en/of te onderhouden in een goed geventileerde ruimte;
• geen perslucht te gebruiken om het vonkenvangerscherm te reinigen;
• een stalen borstel te gebruiken en van uw lichaam af te borstelen bij het reinigen van de vonkenvanger.

Gebruik geen product met een defecte uitlaatdemper of een uitlaatdemper die in slechte staat is. Breng het product terug naar een Husqvarna-dealer/servicestation als de uitlaatdemper defect is.

Gebruik geen product als het vonkenvangerscherm op de uitlaatdemper ontbreekt of defect is.

1. Onderzoek de uitlaatdemper op beschadigingen en defecten.
2. Zorg ervoor dat de uitlaatdemper correct is bevestigd aan het product.
   Opmerking: verwijder de uitlaatdemper niet van het product.

3. Als uw product een speciaal vonkenvangerscherm heeft, reinigt u het vonkenvangerscherm wekelijks.

4. Vervang een beschadigd vonkenvangerscherm.

Als het vonkenvangerscherm geblokkeerd is, wordt het product te heet en dit veroorzaakt schade aan de cilinder en de zuiger.

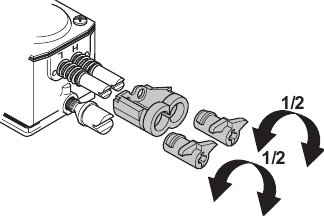

Carburateur afstellen

Vanwege milieu- en emissiewetten heeft uw product afstellingsbeperkingen op de carburateurafstelschroeven. Dit vermindert de schadelijke uitlaatgassen van uw product. U kunt de afstelschroeven maximaal ½ draai draaien.

Basisafstellingen en inloop
De basiscarburateurafstellingen worden in de fabriek uitgevoerd. Raadpleeg Technische gegevens voor het aanbevolen stationair toerental.

Gebruik het product niet op een te hoge snelheid gedurende de eerste 10 bedrijfsuren.

Als de zaagketting stationair draait, draait u de stationair-toerentalschroef tegen de klok in totdat de zaagketting stopt.

De lage-snelheidsnaald (L) afstellen

• Draai de lage-snelheidsnaald met de klok mee tot aan de stop.
  Opmerking: als het product een slecht acceleratievermogen heeft of als het stationair toerental niet correct is, draait u de lage-snelheidsnaald tegen de klok in. Draai de lage-snelheidsnaald totdat het acceleratievermogen en het stationair toerental correct zijn.

De stationair-toerentalschroef (T) afstellen

1. Start het product.
2. Draai de stationair-toerentalschroef met de klok mee totdat de zaagketting begint te draaien.
3. Draai de stationair-toerentalschroef tegen de klok in totdat de zaagketting stopt.

Opmerking: het stationair toerental is correct afgesteld wanneer de motor in alle posities correct loopt. Het stationair toerental moet ook veilig onder de snelheid liggen waarop de zaagketting begint te draaien.

Als de zaagketting niet stopt wanneer u aan de stationair-toerentalschroef draait, neem dan contact op met uw servicehandelaar. Gebruik het product niet voordat het correct is afgesteld.

De hoge-snelheidsnaald (H) afstellen
De motor is in de fabriek afgesteld om op zeeniveau te werken. Op grotere hoogten, bij ander weer of bij verschillende temperaturen kan het nodig zijn om de hoge-snelheidsnaald af te stellen.

• Draai de hoge-snelheidsnaald om afstellingen te maken.

Draai de hoge-snelheidsnaaldschroef niet voorbij de afstellingsbegrenzing. Dit kan schade aan de zuiger en de cilinder veroorzaken.

Controleren of de carburateur correct is afgesteld

• Zorg ervoor dat het product het juiste acceleratievermogen heeft.
• Zorg ervoor dat het product een beetje 4-takt bij vol gas.
• Zorg ervoor dat de zaagketting niet stationair draait.
• Als het product niet gemakkelijk te starten is of minder acceleratievermogen heeft, stelt u de lage- en hoge-snelheidsnaalden af.

Onjuiste afstellingen kunnen schade aan de motor veroorzaken.

Een gebroken of versleten startkoord vervangen

1. Maak de schroeven van de starterbehuizing los
2. Verwijder de starterbehuizing.

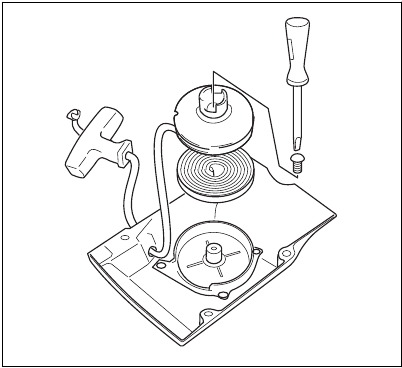

3. Trek het startkoord ongeveer 30 cm uit en plaats het in de inkeping op de poelie.
4. Laat de poelie langzaam naar achteren draaien om de terugtrekveer los te maken.

5. Verwijder de middelste schroef en verwijder de poelie.

U moet voorzichtig zijn wanneer u de terugtrekveer of het startkoord vervangt. De terugslagveer staat onder spanning wanneer deze in de starterbehuizing is opgewonden. Als u niet voorzichtig bent, kan deze uitwerpen en letsel veroorzaken. Draag een veiligheidsbril en beschermende handschoenen.

6. Verwijder het gebruikte startkoord van de handgreep en de poelie.
7. Bevestig een nieuw startkoord aan de poelie. Wikkel het startkoord ongeveer 3 slagen om de poelie.
8. Sluit de poelie aan op de terugslagveer. Het einde van de terugslagveer moet in de poelie grijpen.
9. Monteer de poelie en de middelste schroef.
10. Trek het startkoord door het gat in de starterbehuizing en de startkoordgreep.
11. Maak een strakke knoop aan het einde van het startkoord.


De terugslagveer spannen

1. Plaats het startkoord in de inkeping in de poelie.
2. Draai de starterpoelie ongeveer 2 slagen met de klok mee.
3. Trek aan de startkoordgreep en trek het startkoord volledig uit.
4. Plaats uw duim op de poelie.
5. Verplaats uw duim en laat het startkoord los.
6. Zorg ervoor dat u de poelie ½ slag kunt draaien nadat het startkoord volledig is uitgeschoven.

Om de starterbehuizing op het product te monteren

1. Trek het starterkoord uit en plaats de starter tegen het carter.
2. Laat het starterkoord langzaam los totdat de katrol in de pallen grijpt.
3. Draai de schroeven vast waarmee de starter is bevestigd.

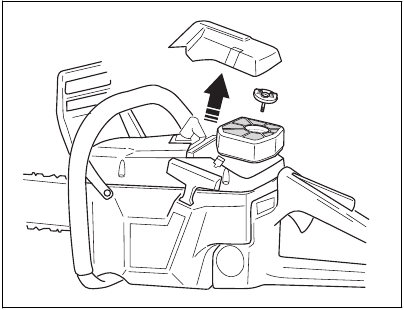

Om het luchtfilter te reinigen

Reinig het luchtfilter regelmatig van vuil en stof. Dit voorkomt carburateurstoringen, startproblemen, verlies van motorvermogen, slijtage aan motoronderdelen en een hoger brandstofverbruik dan normaal.

1. Verwijder de cilinderdeksel en het luchtfilter.
2. Gebruik een borstel of schud het luchtfilter schoon. Gebruik reinigingsmiddel en water om het volledig te reinigen.
   Opmerking: een luchtfilter dat lange tijd is gebruikt, kan niet volledig worden gereinigd. Vervang het luchtfilter regelmatig en vervang altijd een defect luchtfilter.
3. Bevestig het luchtfilter en zorg ervoor dat het luchtfilter goed aansluit op de filterhouder.

Opmerking: Vanwege verschillende werkomstandigheden, weersomstandigheden of seizoenen kan uw product met verschillende soorten luchtfilters worden gebruikt. Neem contact op met uw servicehandelaar voor meer informatie.

Om de bougie te controleren

Gebruik de aanbevolen bougie. Zie Technische gegevens. Een verkeerde bougie kan schade aan het product veroorzaken.

1. Als het product niet gemakkelijk te starten of te bedienen is of als het product onjuist werkt bij stationair toerental, onderzoek dan de bougie op ongewenste materialen. Om het risico van ongewenst materiaal op de bougie-elektroden te verminderen, voert u deze stappen uit:
   1. zorg ervoor dat het stationair toerental correct is afgesteld.
   2. zorg ervoor dat het brandstofmengsel correct is.
   3. zorg ervoor dat het luchtfilter schoon is.
2. Reinig de bougie als deze vuil is.
3. Zorg ervoor dat de elektrodenafstand correct is. Raadpleeg Technische gegevens.

4. Vervang de bougie maandelijks of vaker indien nodig.

De ketting slijpen

Informatie over het zaagblad en de ketting

Draag beschermende handschoenen wanneer u de zaagketting gebruikt of onderhoudt. Een zaagketting die niet beweegt, kan ook letsel veroorzaken. Vervang een versleten of beschadigd zaagblad of zaagketting door de door Husqvarna aanbevolen combinatie van zaagblad en zaagketting. Dit is nodig om de veiligheidsfuncties van het product te behouden. Raadpleeg Accessoires voor een lijst met aanbevolen combinaties van vervangende zaagbladen en kettingen.

• Lengte zaagblad, inch/cm. Informatie over de lengte van het zaagblad is meestal te vinden op het achtereinde van het zaagblad.

• Aantal tanden op het kettingwiel van de zaagbladpunt (T).

• Kettingsteek, inch. De afstand tussen de aandrijfschakels van de zaagketting moet overeenkomen met de afstand van de tanden op het kettingwiel van de zaagbladpunt en het aandrijfrondsel.

• Aantal aandrijfschakels. Het aantal aandrijfschakels wordt bepaald door het type zaagblad.

• Breedte zaagbladsleuf, inch/mm. De breedte van de groef in het zaagblad moet hetzelfde zijn als de breedte van de aandrijfschakels van de ketting.

• Oliegat ketting en gat voor kettingspanner. Het zaagblad moet uitgelijnd zijn met het product.

• Breedte aandrijfschakel, mm/inch.

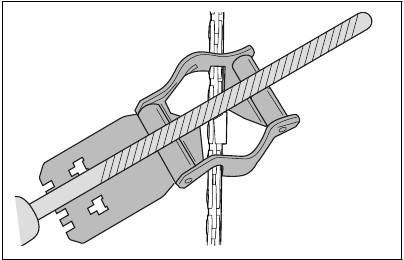

Algemene informatie over het slijpen van de beitels

Gebruik geen botte zaagketting. Als de zaagketting bot is, moet u meer druk uitoefenen om het zaagblad door het hout te duwen. Als de zaagketting erg bot is, zijn er geen houtsnippers, maar zaagsel.
Een scherpe zaagketting vreet door het hout en de houtsnippers worden lang en dik.
De snijtand (A) en de dieptemeter (B) vormen samen het snijgedeelte van de zaagketting, de beitel. Het hoogteverschil tussen de twee geeft de snijdiepte (instelling dieptemeter) aan.

Denk aan het volgende bij het slijpen van de beitel:

• Vijlhoek.

• Snijhoek.

• Vijlpositie.

• Diameter ronde vijl.


Het is niet eenvoudig om een zaagketting correct te slijpen zonder de juiste apparatuur. Gebruik de Husqvarna-vijlmal. Dit helpt u om maximale snijprestaties te behouden en het risico op terugslag tot een minimum te beperken.

De kracht van de terugslag neemt aanzienlijk toe als u de slijpinstructies niet opvolgt.

Opmerking: raadpleeg De ketting slijpen voor informatie over het slijpen van de zaagketting.

De beitels slijpen

1. Gebruik een ronde vijl en een vijlmal om de snijtanden te slijpen.
   Opmerking: raadpleeg Accessoires voor informatie over welke vijl en mal Husqvarna aanbeveelt voor uw zaagketting.

2. Breng de vijlmal correct aan op de beitel. Raadpleeg de instructies die bij de vijlmal zijn geleverd.
3. Verplaats de vijl van de binnenkant van de snijtanden naar buiten. Verminder de druk op de trekbeweging.

4. Verwijder materiaal van één kant van alle snijtanden.
5. Draai het product om en verwijder materiaal aan de andere kant.
6. Zorg ervoor dat alle snijtanden even lang zijn.

Algemene informatie over het aanpassen van de instelling van de dieptemeter

De instelling van de dieptemeter (C) neemt af wanneer u de snijtand (A) slijpt. Om maximale snijprestaties te behouden, moet u vijlmateriaal van de dieptemeter (B) verwijderen om de aanbevolen instelling van de dieptemeter te verkrijgen. Zie Accessoires voor instructies over het verkrijgen van de juiste instelling van de dieptemeter voor uw zaagketting.

Het risico op terugslag neemt toe als de instelling van de dieptemeter te groot is!

De instelling van de dieptemeter aanpassen

Voordat u de instelling van de dieptemeter aanpast of de beitels slijpt, raadpleegt u Algemene informatie over het slijpen van de beitels voor instructies. We raden u aan om de instelling van de dieptemeter aan te passen na elke derde keer dat u de snijtanden slijpt.

We raden u aan om onze dieptemeter te gebruiken om de juiste instelling van de dieptemeter en de afschuining voor de dieptemeter te verkrijgen.

1. Gebruik een platte vijl en een dieptemeter om de instelling van de dieptemeter aan te passen. Gebruik alleen de Husqvarna-dieptemeter om de juiste instelling van de dieptemeter en de afschuining voor de dieptemeter te krijgen.
2. Plaats de dieptemeter op de zaagketting.
   Opmerking: zie de verpakking van de dieptemeter voor meer informatie over het gebruik van de tool.
3. Gebruik de platte vijl om het deel van de dieptemeter te verwijderen dat zich uitstrekt door de dieptemeter.


Om de spanning van de ketting aan te passen

Een zaagketting met een onjuiste spanning kan loskomen van het zaagblad en ernstig letsel of de dood veroorzaken.

Een zaagketting wordt langer wanneer u deze gebruikt. Pas de zaagketting regelmatig aan.

1. Maak de zaagbladmoeren los waarmee het koppelingsdeksel/de kettingrem wordt vastgehouden. Gebruik een steeksleutel.
   Opmerking: sommige modellen hebben slechts één zaagbladmoer.

2. Draai de zaagbladmoeren met de hand zo strak mogelijk aan.
3. Til de voorkant van het zaagblad op en draai aan de kettingspanschroef. Gebruik een steeksleutel.
4. Draai de zaagketting aan totdat deze strak tegen het zaagblad zit, maar nog steeds gemakkelijk kan bewegen.

5. Draai de zaagbladmoeren vast met de steeksleutel en til tegelijkertijd de voorkant van het zaagblad op.
6. Zorg ervoor dat u de zaagketting met de hand vrij kunt rondtrekken en dat deze niet aan het zaagblad hangt.


Opmerking: raadpleeg Productoverzicht voor de positie van de kettingspanschroef op uw product.

Om de kettingsmering te controleren

1. Start het product en laat het werken op ¾ gas. Houd het zaagblad ongeveer 20 cm boven een oppervlak met een lichte kleur.
2. Als de zaagkettingsmering correct is, ziet u na 1 minuut een duidelijke olielijn op het oppervlak.

3. Als de zaagkettingsmering niet correct werkt, controleer dan het zaagblad. Raadpleeg Het zaagblad controleren voor instructies. Neem contact op met uw servicehandelaar als de onderhoudsstappen niet helpen.

Om het kettingaandrijfrondsel te controleren

De koppelingsklok heeft een cilindrisch rondsel (A) of een randrondsel (B). Een cilindrisch rondsel heeft het kettingrondsel permanent bevestigd aan de koppelingsklok. Een randrondsel kan worden vervangen.

• Controleer het kettingaandrijfrondsel regelmatig op slijtage. Vervang het kettingaandrijfrondsel als er te veel slijtage is.
• Vervang het kettingaandrijfrondsel wanneer u de zaagketting vervangt.

Om het naaldlager te smeren

Opmerking: smeer het naaldlager wekelijks.

1. Trek de voorste handbeschermer naar achteren om de kettingrem uit te schakelen.
2. Maak de zaagbladmoeren los en verwijder het koppelingsdeksel.
   Opmerking: sommige modellen hebben slechts één zaagbladmoer.

3. Zet het product op de zijkant met de koppeling omhoog.
4. Gebruik een vetspuit om motorolie in het midden van de koppeling te spuiten terwijl deze draait.


Om de snijapparatuur te onderzoeken

1. Zorg ervoor dat er geen scheuren in klinknagels en schakels zitten en dat er geen klinknagels los zitten. Vervang indien nodig.

2. Zorg ervoor dat de zaagketting gemakkelijk te buigen is. Vervang de zaagketting als deze stijf is.
3. Vergelijk de zaagketting met een nieuwe zaagketting om te onderzoeken of de klinknagels en schakels versleten zijn.
4. Vervang de zaagketting wanneer het langste deel van de snijtand minder dan 4 mm is. Vervang de zaagketting ook als er scheuren in de beitels zitten.


Om het zaagblad te controleren

1. Zorg ervoor dat het oliekanaal niet geblokkeerd is. Reinig indien nodig.

2. Onderzoek of er bramen op de randen van het zaagblad zitten. Verwijder de bramen met een vijl.

3. Reinig de groef in het zaagblad.

4. Onderzoek de groef in het zaagblad op slijtage. Vervang het zaagblad indien nodig.

5. Onderzoek of de punt van het zaagblad ruw of erg versleten is.

6. Zorg ervoor dat het kettingwiel van de zaagbladpunt vrij draait en dat het smeergat in het kettingwiel van de zaagbladpunt niet geblokkeerd is. Reinig en smeer indien nodig.

7. Draai het zaagblad dagelijks om de levensduur te verlengen.


Om onderhoud te plegen aan de brandstoftank en de kettingolietank

• Tap en reinig de brandstoftank en de kettingolietank regelmatig.
• Vervang het brandstoffilter jaarlijks of vaker indien nodig.

veroorzaakt storingen.

Om de kettingoliestroom aan te passen

aanpassingen aan de oliepomp maken.

1. Draai aan de stelschroef voor de oliepomp. Gebruik een schroevendraaier of combinatiesleutel.
   1. Draai de stelschroef met de klok mee om de kettingoliestroom te verminderen.
   2. Draai de stelschroef tegen de klok in om de kettingoliestroom te verhogen.

Aanbevolen instellingen voor de oliepomp

• Lengte zaagblad 46-51 cm: positie 1.
• Lengte zaagblad 56-66 cm: positie 2.
• Lengte zaagblad 71- cm: positie 3.

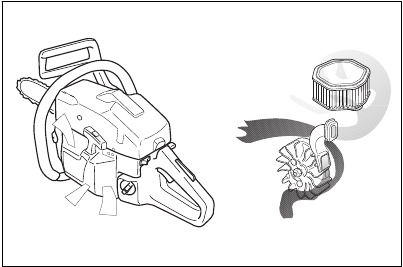

Luchtreinigingssysteem

AirInjection is een centrifugaal luchtreinigingssysteem dat stof en vuil verwijdert voordat de deeltjes worden opgevangen door het luchtfilter. AirInjection verlengt de levensduur van het luchtfilter en de motor.

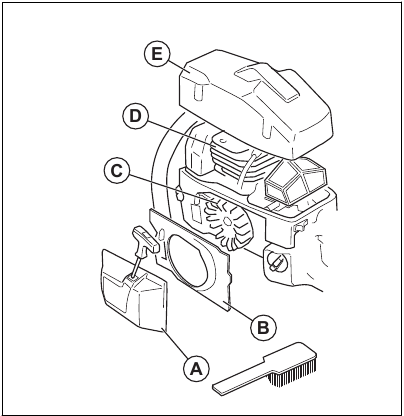

Het koelsysteem reinigen

Het koelsysteem houdt de motortemperatuur laag. Het koelsysteem omvat de luchtinlaat op de starter (A) en de luchtgeleidingsplaat (B), de palmen op het vliegwiel (C), de koelribben op de cilinder (D) en de cilinderdeksel (E).

1. Reinig het koelsysteem wekelijks met een borstel of vaker indien nodig.
2. Zorg ervoor dat het koelsysteem niet vuil of verstopt is.

Een vuil of verstopt koelsysteem kan het product te heet maken, waardoor het product beschadigd kan raken.

Probleemoplossing

De motor start niet
Te onderzoeken productonderdeel	Mogelijke oorzaak	Actie
Starterpallen	De starterpallen zijn geblokkeerd.	Stel de starterpallen af of vervang ze.
		Maak de omgeving rond de pallen schoon.
		Neem contact op met een erkende service werkplaats.
Brandstoftank	Onjuist brandstoftype.	Tap de brandstoftank af en vul deze met de juiste brandstof.
	De brandstoftank is gevuld met kettingolie.	Als u hebt geprobeerd het product te starten, neem dan contact op met uw service dealer. Als u niet hebt geprobeerd het product te starten, tap dan de brandstoftank af.
Ontsteking, geen vonk	De bougie is vuil of nat.	Zorg ervoor dat de bougie droog en schoon is.
	De elektrodenafstand is onjuist.	Maak de bougie schoon. Zorg ervoor dat de elektrodenafstand en bougie correct zijn en dat het juiste bougietype wordt aanbevolen of een gelijkwaardig type.
		Raadpleeg Technische gegevens voor de juiste elektrodenafstand.
Bougie en cilinder	De bougie zit los.	Draai de bougie vast.
	De motor is overstroomd vanwege herhaalde starts met volle choke na ontsteking.	Verwijder en reinig de bougie. Leg het product op zijn kant met het bougiegat van u af gericht. Trek 6-8 keer aan het starterkoord. Monteer de bougie en start het product. Raadpleeg Het product starten.
De motor start, maar stopt weer
Te onderzoeken productonderdeel	Mogelijke oorzaak	Actie
Brandstoftank	Onjuist brandstoftype.	Tap de brandstoftank af en vul deze met de juiste brandstof.
Carburateur	Het stationair toerental is niet correct.	Neem contact op met uw service dealer.
Luchtfilter	Verstopt luchtfilter.	Reinig of vervang het luchtfilter.
Brandstoffilter	Verstopt brandstoffilter.	Vervang het brandstoffilter.

Transport en opslag

Transport en opslag

• Zorg er bij opslag en transport van het product en de brandstof voor dat er geen lekken of dampen zijn. Vonken of open vuur, bijvoorbeeld van elektrische apparaten of boilers, kunnen brand veroorzaken.
• Gebruik altijd goedgekeurde containers voor opslag en transport van brandstof.
• Maak de brandstof- en kettingolietanks leeg voor transport of voor langdurige opslag. Gooi de brandstof en kettingolie weg op een toepasselijke afvoerlocatie.
• Gebruik de transportbescherming op het product om letsel of schade aan het product te voorkomen. Een zaagketting die niet beweegt, kan ook ernstig letsel veroorzaken.
• Verwijder de bougiedop van de bougie en schakel de kettingrem in.
• Bevestig het product veilig tijdens transport.

Uw product voorbereiden op langdurige opslag

1. Stop het product en laat het afkoelen voordat u het uit elkaar haalt.
2. Demonteer en reinig de zaagketting en de groef in het zaagblad.

Als de zaagketting en het zaagblad niet worden gereinigd, kunnen ze star of geblokkeerd raken.

3. Bevestig de transportbescherming.
4. Maak het product schoon. Raadpleeg Onderhoud voor instructies.
5. Voer een volledig onderhoud uit van het product.

Technische gegevens

	Husqvarna 390 XP	Husqvarna 390 XPG
Motor
Cilinderinhoud, cu.in/cm3	5.4/88	5.4/88
Stationair toerental, tpm	2700	2700
Maximaal motorvermogen volgens ISO 7293, kW/pk bij tpm	4.8/6.5 @ 9600	4.8/6.5 @ 9600
Ontstekingssysteem1
Bougie	NGK BPMR 7A/ Champion PCJ 7Y	NGK BPMR 7A/ Champion PCJ 7Y
Elektrodenafstand, in/mm	0.020/0.5	0.020/0.5
Brandstof- en smeersysteem
Brandstoftankinhoud, US Pint/liter	1.9/0.90	1.9/0.90
Olietankinhoud, US Pint/liter	1.06/0.5	1.06/0.5
Type oliepomp	Automatisch	Automatisch
Gewicht
Gewicht, lb/kg	16/7.3	16.5/7.5
Zaagketting/zaagblad
Type aandrijftandwiel/aantal tanden	Rand/7	Rand/7
Zaagkettingsnelheid bij 133% van het maximale motorvermogen, ft/s / m/s.	93.5/28.5	93.5/28.5

¹ Gebruik altijd het aanbevolen type bougie! Het gebruik van de verkeerde bougie kan de zuiger/cilinder beschadigen.

Accessoires

Aanbevolen snijuitrusting

Een specifiek kettingzaagmodel moet worden geëvalueerd met de aan te bevelen snijuitrusting en voldoen aan de vereisten in ANSI B175.1-2012 (Internal Combustion Engine-Powered Hand-Held Chainsaws - Safety and Environmental Requirements) en Canadian Standards CSA Z62.1-15 (Chainsaws) en CSA Z62.3-11 (R2016) (Chainsaw kickback).

Kettingzaagmodellen Husqvarna 390 XP, 390 XPG voldeden aan de veiligheidseisen in ANSI B175.1-2012 en Canadian Standards Association CSA Z62.1-15 (Chainsaws) en CSA Z62.3-11 (R2016) (Chainsaw kickback), indien uitgerust met de hieronder vermelde zaagketting- en zaagbladcombinatie(s).

Opmerking: Andere kettingzaagmodellen voldoen mogelijk niet aan de terugslagvereisten wanneer ze zijn uitgerust met de vermelde zaagblad- en zaagkettingcombinaties.

We raden aan om alleen de vermelde zaagblad- en zaagkettingcombinaties te gebruiken.

Terugslag en neusradius van het zaagblad

Voor zaagbladen met kettingwielneus wordt de neusradius gespecificeerd door het aantal tanden, zoals 10T. Voor massieve zaagbladen wordt de neusradius gespecificeerd door de afmeting van de neusradius. Voor een bepaalde zaagbladlengte kunt u een zaagblad gebruiken met een kleinere neusradius dan gegeven.

Zaagblad				Zaagketting
Lengte, in/cm	Steek, in	Dikte, in/mm	Max. neusradius	Type	Lengte, aandrijfschakels (nr.)
18/45	3/8	0.058/1.5	11T	Husqvarna H42 Husqvarna H48 Husqvarna H81	68
20/50					72
24/60					84
28/70					92
18/45	3/8	0.058/1.5	11T	Husqvarna C85	68
20/50					72
24/60					84
28/70					93
18/45	3/8	0.050/1.3	11T	Husqvarna C83	68
20/50					72
24/60					84
28/70					93
18/45	3/8	0.058/1.5	11T	Husqvarna S85	68
20/50					72
24/60					84
28/70					92

Pixel

Pixel is een zaagblad- en zaagkettingcombinatie die lichter is en is ontworpen om energiezuiniger te gebruiken door smalle sneden te maken. Zowel het zaagblad als de zaagketting moeten Pixel zijn om deze voordelen te krijgen. Pixel snijuitrusting is gemarkeerd met dit symbool.

Vijlmateriaal en vijlhoeken

Gebruik een Husqvarna-vijlmal om de zaagketting te slijpen. Een Husqvarna-vijlmal zorgt ervoor dat u de juiste vijlhoeken krijgt. De onderdeelnummers worden in de onderstaande tabel weergegeven.
Als u niet zeker weet hoe u het type zaagketting op uw product kunt identificeren, raadpleeg dan www.husqvarna.com voor meer informatie.

H42	5.5 mm / 7/32 in	505 24 35-01	0.025 in / 0.65 mm	25°	55°
H48	5.5 mm / 7/32 in	505 24 35-01	0.025 in / 0.65 mm	25°	55°
H81	5.5 mm / 7/32 in		0.025 in / 0.65 mm	25°	55°
C85, C83	5.5 mm / 7/32 in	586 93 85-01	0.025 in / 0.65 mm	30°	60°
S85	5.5 mm / 7/32 in	586 93 86-03	0.025 in / 0.65 mm	30°	60°

Garantie

EEN CLAIM INDIENEN
Als u vragen hebt over uw garantierechten en -plichten, kunt u contact opnemen met uw dichtstbijzijnde erkende service dealer of Husqvarna Professional Products, Inc. in de VS bellen op 1-800-487-5951, in CANADA op 1-800-805-5523 of een e-mail sturen naar emissions@husqvarnagroup.com of warranty@hpp-emissions.com.

Referenties

• Husqvarna Forest & Garden

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna 390 XP, 390 XP G Handleiding

Beschikbare talen
