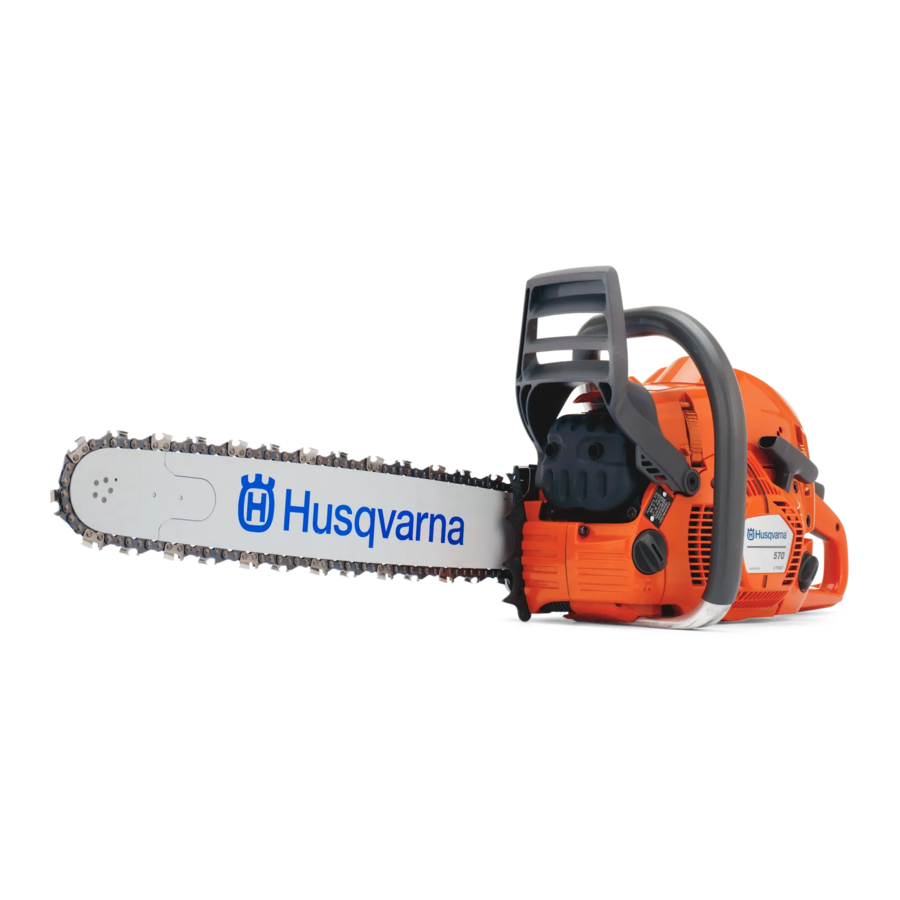

Husqvarna 570, 575XP Handleiding

SLEUTEL TOT SYMBOLEN

Sleutel tot symbolen

	Kettingzagen kunnen gevaarlijk zijn! Onzorgvuldig of oneigenlijk gebruik kan leiden tot ernstig of dodelijk letsel voor de bediener of anderen.
	Lees de bedieningshandleiding zorgvuldig door en zorg ervoor dat u de instructies begrijpt voordat u de machine gebruikt.
	Draag altijd: Goedgekeurde veiligheidshelm Goedgekeurde gehoorbescherming Veiligheidsbril of vizier
	Beide handen van de bediener moeten worden gebruikt om de kettingzaag te bedienen.
	Bedien een kettingzaag nooit met slechts één hand.
	Contact van de punt van de geleiderail met enig object moet worden vermeden.
	Contact met de punt kan ervoor zorgen dat de geleiderail plotseling omhoog en naar achteren beweegt (zogenaamde terugslag), wat ernstig letsel kan veroorzaken.

Andere symbolen/stickers op de machine verwijzen naar speciale certificeringseisen voor bepaalde markten.

	Schakel de motor uit door de stopschakelaar in de STOP-stand te zetten voordat u controles of onderhoud uitvoert.
	Draag altijd goedgekeurde beschermende handschoenen.
	Regelmatige reiniging is vereist.
	Visuele controle.
	Er moet een veiligheidsbril of vizier worden gedragen.
	Brandstof tanken.
	Vullen met olie en aanpassen van de oliestroom.
	De kettingrem moet ingeschakeld zijn wanneer de kettingzaag wordt gestart.

U vindt de volgende etiketten op uw kettingzaag:

EPA II

De emissie-nalevingsperiode waarnaar wordt verwezen op het emissie-nalevingsetiket geeft het aantal bedrijfsuren aan waarvoor is aangetoond dat de motor voldoet aan de federale emissie-eisen. Categorie C = 50 uur, B = 125 uur en A = 300 uur.
Onderhoud, vervanging of reparatie van de emissiebeheersingsapparatuur en het systeem mag worden uitgevoerd door elk niet-wegmotorenreparatiebedrijf of individu.

De motoruitlaat van dit product bevat chemicaliën die in de staat Californië bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade.

Bel voor klantenondersteuning: 704-921-7000 of neem contact met ons op via onze website: www.husqvarna.com

WAT IS WAT

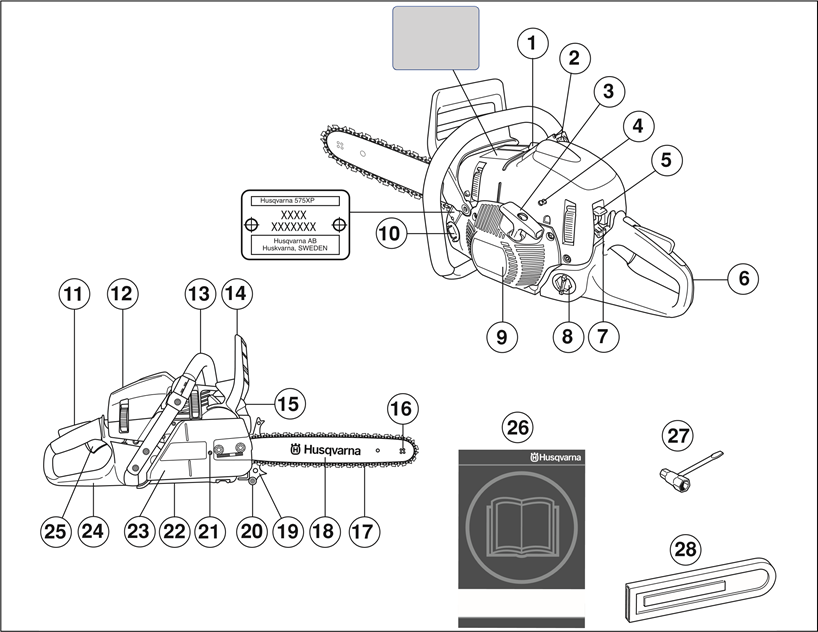

Wat is wat op de kettingzaag?

1. Decompressieklep
2. Schakelaar voor verwarmde handgreep (575XPG)
3. Startergreep

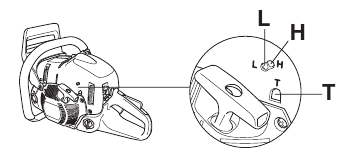

4. Stelschroeven, carburateur
5. Stopschakelaar (ontsteking aan/uit-schakelaar)
6. Achterhandgreep
7. Chokebediening/startgashendelvergrendeling
8. Brandstoftank
9. Starter
10. Kettingolietank
11. Gashendelvergrendeling
12. Cilinderafdekking
13. Voorhandgreep
14. Voorste handbescherming
15. Geluiddemper
16. Geleideraileindtandwiel
17. Ketting
18. Geleiderail
19. Stootlijst
20. Kettingvanger
21. Kettingspanschroef
22. Oliepompaanpassingsschroef
23. Koppelingsdeksel
24. Rechterhandbescherming
25. Gashendel
26. Bedieningshandleiding
27. Combinatiesleutel
28. Geleiderailbeschermer

ALGEMENE VEILIGHEIDSMAATREGELEN

Voordat u een nieuwe kettingzaag gebruikt

• Lees deze handleiding zorgvuldig door.
• Controleer of de zaaguitrusting correct is gemonteerd en afgesteld. Zie de instructies onder het kopje Montage.
• Tank en start de kettingzaag. Zie de instructies onder de kopjes Brandstofbehandeling en Starten en stoppen.
• Gebruik de kettingzaag niet voordat er voldoende kettingolie op de ketting is gekomen. Zie de instructies onder het kopje Zaaguitrusting smeren.
• Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Draag daarom altijd goedgekeurde gehoorbescherming.

Het ontwerp van de machine mag onder geen enkele omstandigheid worden gewijzigd zonder toestemming van de fabrikant. Gebruik altijd originele accessoires. Niet-goedgekeurde aanpassingen en/of accessoires kunnen leiden tot ernstig persoonlijk letsel of de dood van de bediener of anderen. Uw garantie dekt mogelijk geen schade of aansprakelijkheid veroorzaakt door het gebruik van niet-goedgekeurde accessoires of vervangende onderdelen.

Een kettingzaag is een gevaarlijk hulpmiddel! indien onzorgvuldig of verkeerd gebruikt en kan ernstig, zelfs dodelijk letsel veroorzaken. Het is erg belangrijk dat u de inhoud van deze gebruikershandleiding leest en begrijpt.

De binnenkant van de geluiddemper bevat! chemicaliën die kankerverwekkend kunnen zijn. Vermijd contact met deze elementen in geval van een beschadigde geluiddemper.

Langdurige inademing van de! uitlaatgassen van de motor, kettingolienevel en stof van zaagsel kan een gezondheidsrisico vormen.

Belangrijk

De machine is alleen ontworpen voor het zagen van hout.
U mag de zaag alleen gebruiken met de zwaard- en kettingcombinaties die wij aanbevelen in het hoofdstuk Technische gegevens.
Gebruik de machine nooit als u moe bent, onder invloed bent van alcohol of drugs, medicijnen of iets anders dat uw zicht, alertheid, coördinatie of beoordelingsvermogen kan beïnvloeden.
Draag persoonlijke beschermingsmiddelen. Zie de instructies onder het kopje Persoonlijke beschermingsmiddelen.
Wijzig dit product niet en gebruik het niet als het erop lijkt dat het door anderen is gewijzigd.
Gebruik nooit een machine die defect is. Voer de controles, het onderhoud en de service-instructies uit die in deze handleiding worden beschreven. Sommige onderhouds- en servicehandelingen moeten worden uitgevoerd door getrainde en gekwalificeerde specialisten. Zie de instructies onder het kopje Onderhoud.
Gebruik nooit andere accessoires dan die welke in deze handleiding worden aanbevolen. Zie de instructies onder de kopjes Zaaguitrusting en Technische gegevens.

Draag altijd een veiligheidsbril of een gezichtsvizier om het risico op letsel door weggeslingerde voorwerpen te verminderen. Een kettingzaag is in staat om voorwerpen, zoals houtsnippers, kleine stukjes hout, enz., met grote kracht weg te slingeren. Dit kan leiden tot ernstig letsel, vooral aan de ogen.

Het laten draaien van een motor in een afgesloten of slecht geventileerde ruimte kan leiden tot de dood door verstikking of koolmonoxidevergiftiging.

Defecte zaaguitrusting of de! verkeerde combinatie van zwaard en kettingzaag verhoogt het risico op terugslag! Gebruik alleen de zwaard-/kettingzaagcombinaties die wij aanbevelen en volg de vijlinstructies. Zie de instructies onder het kopje Technische gegevens.

Gebruik altijd uw gezond verstand
Het is niet mogelijk om elke denkbare situatie te behandelen die u kunt tegenkomen bij het gebruik van een kettingzaag. Wees altijd voorzichtig en gebruik uw gezond verstand. Vermijd alle situaties waarvan u denkt dat ze uw mogelijkheden te boven gaan. Als u zich na het lezen van deze instructies nog steeds onzeker voelt over de bedieningsprocedures, raadpleeg dan een expert voordat u verdergaat. Aarzel niet om contact op te nemen met uw dealer of met ons als u vragen heeft over het gebruik van de kettingzaag. Wij zijn u graag van dienst en geven u advies en helpen u uw kettingzaag efficiënt en veilig te gebruiken. Volg indien mogelijk een training in het gebruik van kettingzagen. Uw dealer, bosbouwschool of bibliotheek kan u informatie geven over welke trainingsmaterialen en cursussen beschikbaar zijn.

Er wordt voortdurend gewerkt aan het verbeteren van het ontwerp en de technologie - verbeteringen die uw veiligheid en efficiëntie verhogen. Bezoek uw dealer regelmatig om te zien of u kunt profiteren van nieuwe functies die zijn geïntroduceerd.

Persoonlijke beschermingsmiddelen

De meeste kettingzaagongevallen gebeuren wanneer de ketting de bediener raakt. U moet altijd goedgekeurde persoonlijke beschermingsmiddelen gebruiken wanneer u de machine gebruikt. Persoonlijke beschermingsmiddelen kunnen het risico op letsel niet wegnemen, maar ze zullen de mate van letsel verminderen als er een ongeval gebeurt. Vraag uw dealer om hulp bij het kiezen van de juiste uitrusting.

• Goedgekeurde veiligheidshelm
• Gehoorbescherming
• Veiligheidsbril of een vizier
• Handschoenen met zaagbescherming
• Broeken met zaagbescherming
• Laarzen met zaagbescherming, stalen neus en antislipzool
• Houd altijd een EHBO-doos in de buurt.

Er kunnen vonken van de geluiddemper, het zwaard en de ketting of andere bronnen komen. Houd altijd blusmiddelen beschikbaar als u ze nodig heeft. Help bosbranden te voorkomen.

Veiligheidsuitrusting van de machine
In dit gedeelte worden de veiligheidsvoorzieningen van de machine en hun functie uitgelegd. Voor inspectie en onderhoud, zie de instructies onder het kopje Veiligheidsuitrusting kettingzaag controleren, onderhouden en repareren. Zie de instructies onder het kopje Wat is wat?, om te zien waar deze onderdelen zich op uw machine bevinden.
De levensduur van de machine kan worden verkort en het risico op ongevallen kan toenemen als het machineonderhoud niet correct wordt uitgevoerd en als de service en/of reparaties niet professioneel worden uitgevoerd. Neem contact op met uw dichtstbijzijnde serviceverkoper als u meer informatie nodig heeft.

Gebruik nooit een machine met defecte veiligheidscomponenten. De veiligheidsuitrusting moet worden geïnspecteerd en onderhouden. Zie de instructies onder het kopje Veiligheidsuitrusting kettingzaag controleren, onderhouden en repareren. Als uw machine niet alle controles doorstaat, breng de zaag dan naar een serviceverkoper voor reparatie.

Kettingrem en voorste handbescherming
Uw kettingzaag is uitgerust met een kettingrem die is ontworpen om de ketting te stoppen als u een terugslag krijgt. De kettingrem vermindert het risico op ongevallen, maar alleen u kunt ze voorkomen.

Wees voorzichtig bij het gebruik van uw zaag en zorg ervoor dat de terugslagzone van het zwaard nooit een object raakt.

• De kettingrem (A) kan handmatig (door uw linkerhand) of automatisch worden geactiveerd door het traagheidsontgrendelingsmechanisme.
• De rem wordt geactiveerd wanneer de voorste handbescherming (B) naar voren wordt geduwd.

• Deze beweging activeert een veerbelast mechanisme dat de remband (C) rond het motoraandrijfsysteem (D) (koppelingshuis) spant.

• De voorste handbescherming is niet uitsluitend ontworpen om de kettingrem te activeren. Een ander belangrijk kenmerk is dat het het risico vermindert dat de ketting uw linkerhand raakt als u de grip op de voorste handgreep verliest.

• De kettingrem moet worden ingeschakeld wanneer de kettingzaag wordt gestart om te voorkomen dat de kettingzaag gaat draaien.


• Gebruik de kettingrem als "parkeerrem" bij het starten en bij het verplaatsen over korte afstanden, om het risico te verminderen dat de bewegende ketting per ongeluk uw been of iemand of iets in de buurt raakt.

• Om de kettingrem los te maken, trekt u de voorste handbescherming naar achteren, in de richting van de voorste handgreep.

• Terugslag kan erg plotseling en heftig zijn. De meeste terugslagen zijn klein en activeren niet altijd de kettingrem. Als dit gebeurt, moet u de kettingzaag stevig vasthouden en niet loslaten.

• De manier waarop de kettingrem wordt geactiveerd, handmatig of automatisch door het traagheidsontgrendelingsmechanisme, is afhankelijk van de kracht van de terugslag en de positie van de kettingzaag ten opzichte van het object dat de terugslagzone van het zwaard raakt. Als u een hevige terugslag krijgt terwijl de terugslagzone van het zwaard zich het verst van u bevindt, is de kettingrem ontworpen om te worden geactiveerd door de traagheid in de terugslagrichting.

  Als de terugslag minder heftig is of de terugslagzone van het zwaard zich dichter bij u bevindt, is de kettingrem ontworpen om handmatig te worden geactiveerd door de beweging van uw linkerhand.


• In de kapstand staat de linkerhand in een positie die handmatige activering van de kettingrem onmogelijk maakt. Bij dit type greep, dat wil zeggen wanneer de linkerhand zo is geplaatst dat deze de beweging van de voorste handbescherming niet kan beïnvloeden, kan de kettingrem alleen worden geactiveerd door de traagheidswerking.


Zal mijn hand de kettingrem altijd activeren tijdens een terugslag?
Nee. Er is een bepaalde kracht nodig om de handbescherming naar voren te bewegen. Als uw hand de voorste bescherming slechts lichtjes aanraakt of erover glijdt, is de kracht mogelijk niet voldoende om de kettingrem te activeren. U moet ook een stevige grip op de handgrepen van de kettingzaag behouden tijdens het werken. Als u dat doet en een terugslag ervaart, kan uw hand de voorste handgreep nooit verlaten en zal de kettingrem niet activeren, of de kettingrem zal pas activeren nadat de zaag een aanzienlijke afstand is rondgezwaaid. In dergelijke gevallen heeft de kettingrem mogelijk niet genoeg tijd om de kettingzaag te stoppen voordat deze u raakt.
Er zijn ook bepaalde posities waarin uw hand de voorste handbescherming niet kan bereiken om de kettingrem te activeren; bijvoorbeeld wanneer de kettingzaag in kapstand wordt gehouden.

Zal mijn door inertie geactiveerde kettingrem altijd activeren tijdens een terugslag in het geval van een terugslag?
Nee. Ten eerste moet uw rem in orde zijn. Het testen van de rem is eenvoudig. We raden aan dat u dit doet voordat u aan elke werksessie begint. Ten tweede moet de terugslag sterk genoeg zijn om de kettingrem te activeren. Als de kettingrem te gevoelig is, zou hij de hele tijd activeren, wat vervelend zou zijn.

Zal mijn kettingrem me altijd beschermen tegen letsel in het geval van een terugslag?
Nee. Ten eerste moet de kettingrem in orde zijn om de beoogde bescherming te bieden. Ten tweede moet deze tijdens de terugslag worden geactiveerd zoals hierboven beschreven om de kettingzaag te stoppen. Ten derde kan de kettingrem worden geactiveerd, maar als het zwaard te dicht bij u is, heeft de rem mogelijk niet genoeg tijd om de ketting te vertragen en te stoppen voordat de kettingzaag u raakt.

Alleen u en de juiste werktechniek kunnen terugslag en het gevaar ervan elimineren.

Gasklepelvergrendeling
De gasklepelvergrendeling is ontworpen om onbedoelde bediening van de gasklepelregeling te voorkomen. Wanneer u de vergrendeling (A) indrukt (d.w.z. wanneer u de handgreep vastpakt), ontgrendelt deze de gasklepelregeling (B). Wanneer u de handgreep loslaat, bewegen de gasklepelregeling en de gasklepelvergrendeling beide terug naar hun oorspronkelijke posities. Deze opstelling betekent dat de gasklepelregeling automatisch wordt vergrendeld in de stationaire stand.

Kettingvanger
De kettingvanger is ontworpen om de ketting op te vangen als deze breekt of eraf springt. Dit zou niet mogen gebeuren als de ketting goed is gespannen (zie de instructies onder het kopje Montage) en als het zwaard en de ketting goed zijn onderhouden (zie de instructies onder het kopje Algemene werkinstructies).

Rechterhandbescherming
Naast het beschermen van uw hand als de ketting springt of breekt, voorkomt de rechterhandbescherming dat takken en twijgen uw grip op de achterste handgreep verstoren.

Trillingsdempingssysteem
Uw machine is uitgerust met een trillingsdempingssysteem dat is ontworpen om trillingen te verminderen en de bediening te vergemakkelijken.

Het trillingsdempingssysteem van de machine vermindert de overdracht van trillingen tussen de motorunit/zaaguitrusting en de handgreepunit van de machine.
Het lichaam van de kettingzaag, inclusief de zaaguitrusting, is geïsoleerd van de handgrepen door trillingsdempingseenheden.

Het zagen van hardhout (de meeste loofbomen) veroorzaakt meer trillingen dan het zagen van zacht hout (de meeste naaldbomen). Het zagen met zaaguitrusting die bot of defect is (verkeerd type of slecht geslepen) zal het trillingsniveau verhogen.

Overmatige blootstelling aan trillingen kan leiden tot bloedsomloop- of zenuwbeschadiging bij mensen met een verminderde bloedsomloop. Neem contact op met uw arts als u symptomen van overmatige blootstelling aan trillingen ervaart. Dergelijke symptomen zijn onder meer gevoelloosheid, verlies van gevoel, tintelingen, prikkelingen, pijn, verlies van kracht, veranderingen in huidskleur of conditie. Deze symptomen verschijnen normaal gesproken in de vingers, handen of polsen. Deze symptomen kunnen worden verergerd bij koude temperaturen.

Stopknop
Gebruik de stopknop om de motor uit te schakelen.

Geluiddemper
De geluiddemper is ontworpen om het geluidsniveau tot een minimum te beperken en om uitlaatgassen weg te leiden van de gebruiker.

De uitlaatgassen van de motor zijn heet en kunnen vonken bevatten die brand kunnen veroorzaken. Start de machine nooit binnenshuis of in de buurt van brandbaar materiaal!

In gebieden met een warm, droog klimaat is er een hoog risico op branden. Deze gebieden zijn soms onderworpen aan overheidsregels die onder meer vereisen dat de geluiddemper is uitgerust met een goedgekeurd type vonkenvangergaas.

De geluiddemper wordt erg heet tijdens en na gebruik. Dit geldt ook tijdens stationair draaien. Wees u bewust van het brandgevaar, vooral bij het werken in de buurt van ontvlambare stoffen en/of dampen.

Gebruik nooit een zaag zonder geluiddemper, of met een beschadigde geluiddemper. Een beschadigde geluiddemper kan het geluidsniveau en het brandgevaar aanzienlijk verhogen. Houd brandbestrijdingsapparatuur bij de hand. Als een vonkenvangerscherm vereist is in uw gebied, gebruik de zaag dan nooit zonder of met een kapot vonkenvangerscherm.

Zaaguitrusting
In dit gedeelte wordt beschreven hoe u uw zaaguitrusting kiest en onderhoudt om:

• Het risico op terugslag verminderen.
• Het risico verminderen dat de kettingzaag breekt of van het zwaard springt.
• Optimale zaagprestaties verkrijgen.
• De levensduur van de zaaguitrusting verlengen.
• Voorkomen dat het trillingsniveau toeneemt.

Algemene regels

• Gebruik alleen snijapparatuur die door ons wordt aanbevolen! Zie instructies onder het kopje Technische gegevens.

• Houd de snijtanden van de ketting goed scherp! Volg onze instructies en gebruik de aanbevolen vijlmal. Een beschadigde of slecht geslepen ketting verhoogt het risico op ongelukken.

• Houd de juiste dieptestellerinstelling aan! Volg onze instructies en gebruik de aanbevolen dieptestellerafstand. Een te grote afstand verhoogt het risico op terugslag.

• Houd de ketting goed gespannen! Als de ketting slap hangt, is de kans groter dat deze eraf springt en leidt tot verhoogde slijtage aan de zaagbalk, ketting en het aandrijftandwiel.

• Houd de snijapparatuur goed gesmeerd en goed onderhouden! Een slecht gesmeerde ketting heeft meer kans om te breken en leidt tot verhoogde slijtage aan de zaagbalk, ketting en het aandrijftandwiel.


Snijapparatuur ontworpen om terugslag te verminderen

Defecte snijapparatuur of de verkeerde combinatie van zaagbalk en zaagketting verhoogt het risico op terugslag! Gebruik alleen de zaagbalk-/zaagkettingcombinaties die wij aanbevelen, en volg de vijlinstructies. Zie instructies onder het kopje Technische gegevens.
De enige manier om terugslag te voorkomen, is ervoor te zorgen dat de terugslagzone van de zaagbalk nooit iets raakt.
Door snijapparatuur te gebruiken met "ingebouwde" terugslagreductie en de ketting scherp en goed onderhouden te houden, kunt u de effecten van terugslag verminderen.

Zaagbalk
Hoe kleiner de radius van de punt, hoe kleiner de kans op terugslag.

Ketting
Een ketting bestaat uit een aantal schakels, die verkrijgbaar zijn in standaard- en lage-terugslagversies.

Geen enkel ontwerp van een zaagketting elimineert het gevaar van terugslag.

Elk contact met een roterende zaagketting kan zeer ernstig letsel veroorzaken.

Enkele termen die de zaagbalk en ketting beschrijven
Om de veiligheidskenmerken van de snijapparatuur te behouden, moet u een versleten of beschadigde zaagbalk of ketting vervangen door een zaagbalk- en kettingcombinatie die door Husqvarna wordt aanbevolen. Zie instructies onder het kopje Technische gegevens voor een lijst met vervangende zaagbalk- en kettingcombinaties die wij aanbevelen.

Zaagbalk

• Lengte (inches/cm)

• Aantal tanden op het tandwiel van de zaagbalkpunt (T).

• Kettingsteek (inches). De afstand tussen de aandrijfschakels van de ketting moet overeenkomen met de afstand van de tanden op het tandwiel van de zaagbalkpunt en het aandrijftandwiel.

• Aantal aandrijfschakels. Het aantal aandrijfschakels wordt bepaald door de lengte van de zaagbalk, de kettingsteek en het aantal tanden op het tandwiel van de zaagbalkpunt.

• Breedte van de zaagbalkgroef (inches/mm). De groef in de zaagbalk moet overeenkomen met de breedte van de kettingaandrijfschakels.

• Kettingoliegat en gat voor de kettingspanner. De zaagbalk moet zijn afgestemd op het ontwerp van de kettingzaag.


Ketting

• Kettingsteek (inches)

• Breedte van de aandrijfschakel (mm/inches)

• Aantal aandrijfschakels.


Uw ketting slijpen en de dieptestellerinstelling aanpassen
Algemene informatie over het slijpen van snijtanden

• Gebruik nooit een botte ketting. Wanneer de ketting bot is, moet u meer druk uitoefenen om de zaagbalk door het hout te forceren en de spanen zullen erg klein zijn. Als de ketting erg bot is, produceert deze houtpoeder en geen spanen of schilfers.
• Een scherpe ketting vreet zich door het hout en produceert lange, dikke spanen of schilfers.

• Het snijgedeelte van de ketting wordt de beitel genoemd en bestaat uit een snijtand (A) en de dieptesteller (B). De snijdiepte van de beitels wordt bepaald door het hoogteverschil tussen de twee (dieptestellerinstelling).


Wanneer u een snijtand slijpt, zijn er vier belangrijke factoren om te onthouden.

1. Vijlhoek

2. Snijhoek

3. Bestandspositie

4. Diameter ronde vijl


Het is erg moeilijk om een ketting correct te slijpen zonder de juiste apparatuur. We raden u aan onze vijlmal te gebruiken. Dit helpt u om de maximale terugslagreductie en snijprestaties van uw ketting te verkrijgen.

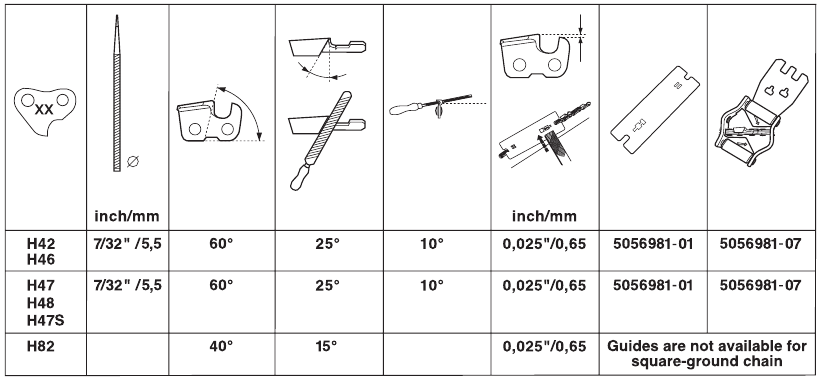

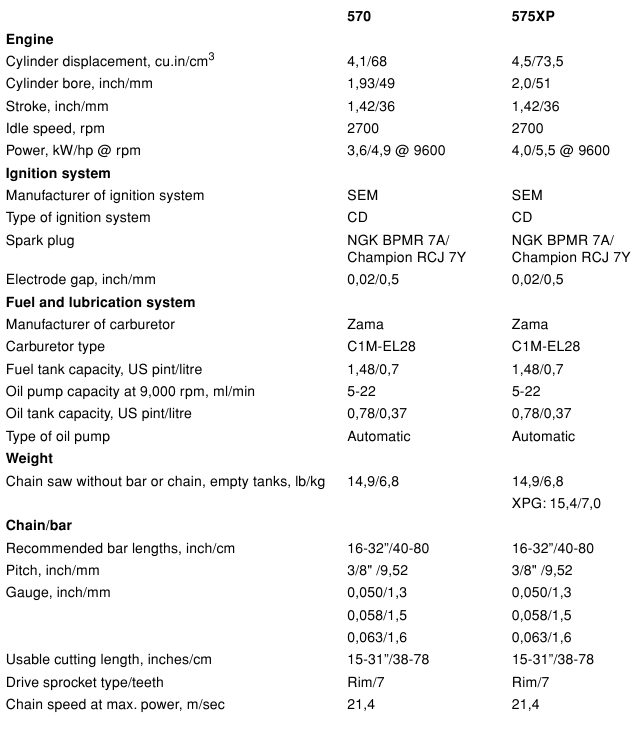

Zie instructies onder het kopje Technische gegevens voor informatie over het slijpen van uw ketting.

Afwijking van de slijpinstructies verhoogt het risico op terugslag aanzienlijk.

Snijtanden slijpen

Om snijtanden te slijpen, hebt u een ronde vijl en een vijlmal nodig. Zie instructies onder het kopje Technische gegevens voor informatie over de grootte van de vijl en mal die worden aanbevolen voor de ketting die op uw kettingzaag is gemonteerd.

• Controleer of de ketting correct is gespannen. Een slappe ketting zal zijwaarts bewegen, waardoor het moeilijker wordt om te slijpen

• Vijl de snijtanden altijd vanaf de binnenkant. Verminder de druk op de teruggaande slag. Vijl eerst alle tanden aan één kant, draai vervolgens de kettingzaag en vijl de tanden aan de andere kant.

• Vijl alle tanden op dezelfde lengte. Wanneer de lengte van de snijtanden is teruggebracht tot 4 mm (0,16"), is de ketting versleten en moet deze worden vervangen.


Algemeen advies over het aanpassen van de dieptestellerinstelling

• Wanneer u de snijtand (A) slijpt, wordt de dieptestellerinstelling (C) kleiner. Om optimale snijprestaties te behouden, moet de dieptesteller (B) naar beneden worden gevijld om de aanbevolen dieptestellerinstelling te bereiken.
  Zie instructies onder het kopje Technische gegevens om de juiste dieptestellerinstelling voor uw specifieke ketting te vinden.


  Het risico op terugslag wordt vergroot! als de dieptestellerinstelling te groot is!

Aanpassing van de dieptestellerinstelling

• De snijtanden moeten nieuw geslepen zijn voordat de dieptestellerinstelling wordt aangepast. We raden u aan om de dieptestellerinstelling elke derde keer aan te passen dat u de snijtanden slijpt. OPMERKING! Deze aanbeveling gaat ervan uit dat de lengte van de snijtanden niet buitensporig wordt verminderd.
• U hebt een platte vijl en een dieptestellergereedschap nodig. We raden u aan ons dieptestellergereedschap te gebruiken om de juiste dieptestellerinstelling en afschuining voor de dieptesteller te bereiken.

• Plaats het dieptestellergereedschap over de ketting. Gedetailleerde informatie over het gebruik van het dieptestellergereedschap is te vinden op de verpakking van het dieptestellergereedschap. Gebruik de platte vijl om de punt van de dieptesteller die door het dieptestellergereedschap steekt, af te vijlen. De dieptestellerinstelling is correct wanneer u geen weerstand meer voelt wanneer u de vijl langs het dieptestellergereedschap trekt.


De ketting spannen


Een slappe ketting kan van de zaagbalk springen en ernstig of zelfs dodelijk letsel veroorzaken.
Hoe meer u een ketting gebruikt, hoe langer deze wordt. Het is daarom belangrijk om de ketting regelmatig aan te passen om de speling op te vangen.
Controleer de kettingspanning telkens wanneer u bijtankt. OPMERKING! Een nieuwe ketting heeft een inloopperiode waarin u de spanning vaker moet controleren.
Span de ketting zo strak mogelijk, maar niet zo strak dat u hem niet vrij met de hand kunt rondtrekken.

• Maak de zaagbalkmoeren los die de koppelingsdeksel/kettingrem vasthouden. Gebruik de combispaan. Draai vervolgens de zaagbalkmoeren met de hand zo strak mogelijk aan.

• Til de punt van de zaagbalk omhoog en rek de ketting uit door de kettingspanschroef aan te draaien met de combispaan. Draai de ketting aan totdat deze niet doorzakt vanaf de onderkant van de zaagbalk.

• Gebruik de combispaan om de zaagbalkmoeren aan te draaien terwijl u tegelijkertijd de punt van de zaagbalk optilt. Controleer of u de ketting vrij met de hand kunt rondtrekken en of deze niet doorzakt vanaf de onderkant van de zaagbalk.


De positie van de kettingspanschroef op onze kettingzagen verschilt van model tot model. Zie instructies onder het kopje Wat is wat? om te achterhalen waar deze zich op uw model bevindt.

Snijapparatuur smeren

Slechte smering van de snijapparatuur kan ervoor zorgen dat de ketting breekt, wat kan leiden tot ernstig, zelfs dodelijk letsel.

Kettingolie
Kettingolie moet een goede hechting aan de ketting vertonen en ook zijn vloei-eigenschappen behouden, ongeacht of het warm zomer- of koud winterweer is.
Als kettingzaagfabrikant hebben we een optimale kettingolie ontwikkeld die een plantaardige oliebasis heeft. We raden het gebruik van onze eigen olie aan voor zowel een maximale levensduur van de ketting als om milieuschade te minimaliseren. Als onze eigen kettingolie niet beschikbaar is, wordt standaard kettingolie aanbevolen.
Gebruik nooit afgewerkte olie! Het gebruik van afgewerkte olie kan gevaarlijk zijn voor u en de machine en het milieu beschadigen.

Demonteer en reinig bij gebruik van op plantaardige olie gebaseerde zaagkettingolie de groef in de zaagbalk en zaagketting vóór langdurige opslag. Anders bestaat het risico dat de zaagkettingolie oxideert, wat resulteert in een stijve zaagketting en een vastzittend tandwiel van de zaagbalkpunt.

Vullen met kettingolie

• Al onze kettingzagen hebben een automatisch kettingsmeersysteem. Op sommige modellen is de oliestroom ook instelbaar.

• De tank voor de zaagkettingolie en de brandstoftank zijn zo ontworpen dat de brandstof opraakt voordat de zaagkettingolie op is.
  Deze veiligheidsfunctie vereist echter dat u de juiste soort kettingolie gebruikt (als de olie te dun is, raakt deze op voordat de brandstof), en dat u de carburateur aanpast zoals aanbevolen (een arm mengsel kan betekenen dat de brandstof langer meegaat dan de olie) en dat u ook de aanbevolen snijapparatuur gebruikt (een zaagbalk die te lang is, zal meer kettingolie gebruiken).

De kettingsmering controleren

• Controleer de kettingsmering telkens wanneer u bijtankt.
  Richt de punt van de zaagbalk op een lichtgekleurd oppervlak op ongeveer 20 cm (8 inch) afstand. Na 1 minuut draaien op 3/4 gas zou u een duidelijke lijn olie op het lichte oppervlak moeten zien.


Als de kettingsmering niet werkt:

• Controleer of het oliekanaal in de zaagbalk niet verstopt is. Reinig indien nodig.

• Controleer of de groef in de rand van de zaagbalk schoon is. Reinig indien nodig.

• Controleer of het tandwiel van de zaagbalkpunt vrij draait en of het smeergat in het tandwiel van de punt niet verstopt is. Reinig en smeer indien nodig.


Als het kettingsmeersysteem nog steeds niet werkt na het uitvoeren van de bovenstaande controles en bijbehorende maatregelen, moet u contact opnemen met uw servicevertegenwoordiger.

Kettingaandrijftandwiel

De koppelingsdrum is uitgerust met een van de volgende aandrijftandwielen:

1. Recht tandwiel (het kettingtandwiel is op de drum gelast)
2. Randtandwiel (vervangbaar)


Controleer regelmatig de mate van slijtage van het aandrijftandwiel. Vervang het als de slijtage te groot is. Vervang het aandrijftandwiel telkens wanneer u de ketting vervangt.

Naaldlagersmering

Beide versies van de tandwielen hebben een naaldlager op de aandrijfas, dat regelmatig (een keer per week) moet worden ingevet.

Gebruik alleen hoogwaardig lager vet of motorolie.

Slijtage van snijapparatuur controleren

Controleer de ketting dagelijks op:

• Zichtbare scheuren in klinknagels en schakels.
• Of de ketting stijf is.
• Of klinknagels en schakels erg versleten zijn.

Vervang de zaagketting als deze een van de bovenstaande punten vertoont.
We raden u aan om de bestaande ketting te vergelijken met een nieuwe ketting om te beslissen hoe erg de bestaande ketting versleten is.
Wanneer de lengte van de snijtanden is afgesleten tot slechts 4 mm (0,16 inch), moet de ketting worden vervangen.

Zaagbalk

Controleer regelmatig:

• Of er bramen op de randen van de zaagbalk zitten. Verwijder deze indien nodig met een vijl.

• Of de groef in de zaagbalk erg versleten is. Vervang de zaagbalk indien nodig.

• Of de punt van de zaagbalk ongelijk of erg versleten is. Als er zich een holte vormt aan de onderkant van de zaagbalkpunt, komt dit door het draaien met een slappe ketting.

• Om de levensduur van de zaagbalk te verlengen, moet u deze dagelijks omdraaien.


De meeste kettingzaagongevallen gebeuren wanneer de ketting de bediener raakt.
Draag persoonlijke beschermingsmiddelen. Zie de instructies onder het kopje Persoonlijke beschermingsmiddelen.
Begin niet aan een klus waarvoor u zich niet voldoende bekwaam voelt. Zie de instructies onder de kopjes Persoonlijke beschermingsmiddelen, Hoe terugslag te vermijden, Snijuitrusting en Algemene werkinstructies.
Vermijd situaties waarin er een risico is op terugslag. Zie de instructies onder het kopje Veiligheidsuitrusting van de machine.
Gebruik de aanbevolen beschermende uitrusting en controleer de staat ervan. Zie de instructies onder het kopje Algemene werkinstructies.
Controleer of alle veiligheidsvoorzieningen van de kettingzaag werken. Zie de instructies onder de kopjes Algemene werkinstructies en Algemene veiligheidsvoorschriften.

MONTAGE

De ketting en het zaagblad monteren


Draag altijd handschoenen wanneer u met de ketting werkt, om uw handen te beschermen tegen letsel.
Controleer of de kettingrem is uitgeschakeld door de voorste handbeschermer naar de voorste handgreep te bewegen.

Verwijder de moeren van het zaagblad en verwijder de koppelingsdeksel (kettingrem). Verwijder de transportring (A).

Plaats het zaagblad over de zaagbladbouten. Plaats het zaagblad in de achterste positie. Plaats de ketting over het aandrijfwiel en plaats deze in de groef op het zaagblad. Begin aan de bovenkant van het zaagblad.

Zorg ervoor dat de randen van de snijschakels naar voren wijzen aan de bovenkant van het zaagblad.
Plaats de koppelingsdeksel en plaats de kettingafstelpen in het gat in het zaagblad. Controleer of de aandrijfschakels van de ketting correct over het aandrijfwiel passen en of de ketting correct in de groef in het zaagblad zit. Draai de moeren van het zaagblad handvast aan.

Span de ketting door de kettingspanschroef rechtsom te draaien met de combinatiesleutel.

De ketting is correct gespannen wanneer deze niet doorzakt vanaf de onderkant van het zaagblad, maar nog steeds gemakkelijk met de hand kan worden gedraaid. Houd de punt van het zaagblad omhoog en draai de moeren van het zaagblad vast met de combinatiesleutel.

Bij het monteren van een nieuwe ketting moet de kettingspanning regelmatig worden gecontroleerd totdat de ketting is ingelopen. Controleer de kettingspanning regelmatig. Een correct gespannen ketting zorgt voor goede zaagprestaties en een lange levensduur.

Opmerking: als het moeilijk is om de koppelingsdeksel te verwijderen, vervang dan de moeren van het zaagblad, schakel de rem in en laat deze opnieuw los (er is een hoorbare klik te horen als deze correct is losgelaten).

BRANDSTOFBEHANDELING

Brandstof
Let op! De machine is uitgerust met een tweetaktmotor en moet altijd worden gebruikt met een mengsel van benzine en tweetaktolie. Het is belangrijk om de hoeveelheid te mengen olie nauwkeurig te meten om ervoor te zorgen dat het juiste mengsel wordt verkregen. Bij het mengen van kleine hoeveelheden brandstof kunnen zelfs kleine onnauwkeurigheden de verhouding van het mengsel drastisch beïnvloeden.

Zorg altijd voor voldoende ventilatie bij het hanteren van brandstof.

Benzine

• Deze motor is gecertificeerd om op loodvrije benzine te werken.
• Gebruik loodvrije benzine van goede kwaliteit. Motoren die zijn uitgerust met katalysatoren moeten op loodvrije brandstofmengsels werken.
• De laagst aanbevolen octaangraad is RON 90. Als u de motor gebruikt op een lagere octaangraad dan RON 90, kan zogenaamd kloppen optreden. Dit geeft aanleiding tot een hoge motortemperatuur en een verhoogde lagerbelasting, wat kan leiden tot ernstige schade aan de motor.
• Bij het werken met continu hoge toerentallen (bijv. ontasten) wordt een hoger octaangetal aanbevolen.

Milieubrandstof
HUSQVARNA raadt het gebruik aan van alkylaatbrandstof of milieubrandstof voor viertaktmotoren, gemengd met tweetaktolie zoals hieronder uiteengezet. Houd er rekening mee dat het nodig kan zijn om de carburateur af te stellen bij het veranderen van het type brandstof (zie de instructies onder het kopje Carburateur).

Inlopen
Vermijd gedurende de eerste 10 uur langdurig op een te hoge snelheid te rijden.

Tweetaktolie

• Gebruik voor de beste resultaten en prestaties HUSQVARNA tweetaktolie, die speciaal is samengesteld voor onze tweetaktmotoren.
• Gebruik nooit tweetaktolie die bedoeld is voor watergekoelde buitenboordmotoren, ook wel buitenboordmotorolie genoemd.
• Gebruik nooit olie die bedoeld is voor viertaktmotoren.

Mengverhouding
Voor alle motoren: 1:50 (2%)

Benzine, liter	Tweetaktolie, liter
	2% (1:50)
5	0,10
10	0,20
15	0,30
20	0,40
US gallon	US fl. oz.
1	2 1/2
2 1/2	6 1/2
5	12 7/8

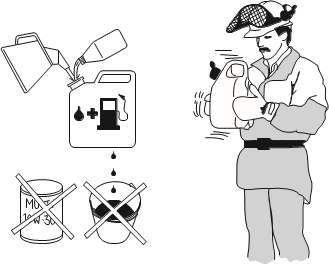

Mengen

• Meng de benzine en olie altijd in een schone container die bedoeld is voor brandstof.
• Begin altijd met het vullen van de helft van de te gebruiken hoeveelheid benzine. Voeg vervolgens de volledige hoeveelheid olie toe. Meng (schud) het brandstofmengsel. Voeg de resterende hoeveelheid benzine toe.
• Meng (schud) het brandstofmengsel grondig voordat u de brandstoftank van de machine vult.
• Meng niet meer dan een maandvoorraad brandstof tegelijk.
• Als de machine enige tijd niet wordt gebruikt, moet de brandstoftank worden geleegd en gereinigd.

Kettingolie

• We raden het gebruik aan van speciale olie (kettingolie) met goede hechtingseigenschappen.

• Gebruik nooit afgewerkte olie. Dit resulteert in schade aan de oliepomp, het zaagblad en de ketting.
• Het is belangrijk om olie van de juiste kwaliteit (geschikt viscositeitsbereik) te gebruiken die geschikt is voor de luchttemperatuur.
• Bij temperaturen onder 0 °C (32 °F) worden sommige oliën te stroperig. Dit kan de oliepomp overbelasten en schade toebrengen aan de onderdelen van de oliepomp.
• Neem contact op met uw servicevertegenwoordiger bij het kiezen van kettingolie.

Brandstof vullen


Het nemen van de volgende voorzorgsmaatregelen zal het risico op brand verminderen:
Niet roken en geen hete voorwerpen in de buurt van brandstof plaatsen.
Stop altijd de motor en laat hem een paar minuten afkoelen voordat u gaat tanken.
Open bij het tanken de brandstofdop langzaam, zodat eventuele overdruk voorzichtig wordt afgevoerd.
Draai de brandstofdop na het tanken zorgvuldig vast.
Verplaats de machine altijd uit de buurt van het tankgebied voordat u start.
Reinig het gebied rond de brandstofdop. Reinig de brandstof- en kettingolietanks regelmatig. Het brandstoffilter moet minstens één keer per jaar worden vervangen. Vervuiling in de tanks veroorzaakt storingen. Zorg ervoor dat de brandstof goed is gemengd door de container voor het tanken te schudden. De capaciteiten van de kettingolietank en de brandstoftank zijn zorgvuldig op elkaar afgestemd. U moet daarom altijd de kettingolietank en de brandstoftank tegelijkertijd vullen.


Brandstof en brandstofdamp zijn licht ontvlambaar. Wees voorzichtig bij het hanteren van brandstof en kettingolie. Wees u bewust van de risico's van brand, explosie en de risico's die verbonden zijn aan inademing.

Brandstofveiligheid

• Tank de machine nooit bij terwijl de motor draait.
• Zorg voor voldoende ventilatie bij het tanken of mengen van brandstof (benzine en 2-takt olie).
• Verplaats de machine minstens 3 m van het tankpunt voordat u deze start.

• Start de machine nooit:

1. Als u brandstof of kettingolie op de machine hebt gemorst. Veeg het gemorste product af en laat de resterende brandstof verdampen.
2. Als u brandstof op uzelf of uw kleding hebt gemorst, verkleed u dan. Was elk deel van uw lichaam dat in contact is gekomen met brandstof. Gebruik zeep en water.
3. Als de machine brandstof lekt. Controleer regelmatig op lekkages van de brandstofdop en brandstofleidingen.

   Gebruik nooit een machine met zichtbare schade aan de bougiebeschermer en ontstekingskabel. Er ontstaat een risico op vonken, wat brand kan veroorzaken.

Transport en opslag

• Bewaar de kettingzaag en brandstof altijd zo dat er geen risico bestaat dat lekkages of dampen in contact komen met vonken of open vuur van elektrische apparatuur, elektromotoren, relais/schakelaars, boilers en dergelijke.
• Bewaar brandstof altijd in een goedgekeurde container die voor dat doel is ontworpen.
• Voor langere opslagperioden of voor transport van de kettingzaag moeten de brandstof- en kettingolietanks worden geleegd. Vraag waar u afvalbrandstof en kettingolie kunt afvoeren bij uw plaatselijke tankstation.
• Zorg ervoor dat de machine is gereinigd en dat er een volledig onderhoud is uitgevoerd vóór langdurige opslag.
• De zaagbladbeschermer moet altijd op de zaagbevestiging worden gemonteerd wanneer de machine wordt getransporteerd of opgeslagen, om te voorkomen dat u per ongeluk in contact komt met de scherpe ketting. Zelfs een niet-bewegende ketting kan ernstige snijwonden veroorzaken bij uzelf of bij personen die u met een blootliggende ketting stoot.

Langdurige opslag
Leeg de brandstof-/olietanks in een goed geventileerde ruimte. Bewaar de brandstof in goedgekeurde blikken op een veilige plaats. Monteer de zaagbladbeschermer. Reinig de machine. Zie de instructies onder het kopje Onderhoudsschema.

STARTEN EN STOPPEN

Starten en stoppen

Let op het volgende voordat u start:
De kettingrem moet worden ingeschakeld wanneer de kettingzaag wordt gestart om de kans op contact met de bewegende ketting tijdens het starten te verkleinen.
Start nooit een kettingzaag tenzij het zaagblad, de ketting en alle afdekkingen correct zijn gemonteerd. Anders kan de koppeling loskomen en persoonlijk letsel veroorzaken.
Plaats de machine op een stevige ondergrond. Zorg ervoor dat u stevig staat en dat de ketting niets kan raken.
Houd mensen en dieren uit de buurt van het werkgebied.

Koude motor
Starten: De kettingrem moet worden geactiveerd bij het starten van de kettingzaag. Activeer de kettingrem door de voorste handbeschermer naar voren te duwen.

Ontsteking; choke: Zet de chokehendel in de chokestand. Dit zou automatisch de stopschakelaar in de startpositie moeten zetten.

Startgas: De juiste choke-/startgasinstelling wordt verkregen door de bediening naar de chokestand te bewegen.
Als de machine is uitgerust met een decompressieklep (A): Druk op de klep om de druk in de cilinder te verminderen en het starten te vergemakkelijken. U moet altijd de decompressieklep gebruiken bij het starten van de machine. Zodra de machine is gestart, keert de klep automatisch terug naar de gesloten stand.

Warme motor
Gebruik dezelfde procedure als voor het starten van een koude motor, maar zonder de chokehendel in de chokestand te zetten. De juiste choke-/startgasinstelling wordt verkregen door de chokehendel naar de chokestand te bewegen en deze vervolgens weer naar binnen te duwen.

Starten

Pak de voorste handgreep met uw linkerhand vast. Houd de kettingzaag op de grond door uw rechtervoet door de achterste handgreep te plaatsen. Trek met uw rechterhand aan de startergreep en trek langzaam aan het startersnoer totdat u een weerstand voelt (als de starterpallen aangrijpen) en trek vervolgens stevig en snel. Wikkel het startersnoer nooit om uw hand

Trek het startersnoer niet helemaal uit en laat de startergreep niet los wanneer het snoer volledig is uitgetrokken. Dit kan de machine beschadigen.

Duw de chokehendel naar binnen zodra de motor aanslaat en doe herhaalde startpogingen. Druk onmiddellijk op het gaspedaal en laat het los wanneer de motor start. Dat zal de gashendelvergrendeling uitschakelen.
Aangezien de kettingrem nog steeds is geactiveerd, moet de motor zo snel mogelijk terugkeren naar de stationaire snelheid door de gashendelvergrendeling uit te schakelen om onnodige slijtage van de koppelingssamenstelling te voorkomen.

Trek het startersnoer niet helemaal uit en laat de startergreep niet los wanneer het snoer volledig is uitgetrokken. Dit kan de machine beschadigen.

Let op! Trek de voorste handbeschermer naar de voorste handgreep. De kettingrem is nu uitgeschakeld. Uw zaag is klaar voor gebruik.


Langdurige inademing van de uitlaatgassen van de motor, kettingoliedamp en stof van zaagsel kan een gezondheidsrisico vormen.

• Start nooit een kettingzaag tenzij het zaagblad, de ketting en alle afdekkingen correct zijn gemonteerd. Zie de instructies onder het kopje Montage. Zonder een zaagblad en ketting die aan de kettingzaag zijn bevestigd, kan de koppeling loskomen en ernstig letsel veroorzaken.

• De kettingrem moet worden geactiveerd bij het starten. Zie de instructies onder het kopje Starten en stoppen. Laat het niet vallen om te starten. Deze methode is erg gevaarlijk omdat u de controle over de zaag kunt verliezen.

• Start de machine nooit binnenshuis. Uitlaatgassen kunnen gevaarlijk zijn bij inademing.

• Let op uw omgeving en zorg ervoor dat er geen risico bestaat dat mensen of dieren in contact komen met de zaagapparatuur.

• Houd de zaag altijd met beide handen vast. De rechterhand moet op de achterste handgreep zitten en de linkerhand op de voorste handgreep. Alle mensen, of ze nu rechts- of linkshandig zijn, moeten deze greep gebruiken. Gebruik een stevige greep waarbij de duimen en vingers de kettingzaaghandgrepen omsluiten.


Stoppen

De motor wordt gestopt door de stopschakelaar in de stopstand te duwen.

WERKTECHNIEKEN

Voor gebruik:

1. Controleer of de kettingrem correct werkt en niet beschadigd is.
2. Controleer of de rechterhandbeschermer aan de achterkant niet beschadigd is.
3. Controleer of de gashendelvergrendeling correct werkt en niet beschadigd is.
4. Controleer of de stopknop correct werkt en niet beschadigd is.
5. Controleer of alle handgrepen vrij zijn van olie.
6. Controleer of het antitrillingssysteem werkt en niet beschadigd is.
7. Controleer of de geluiddemper goed vastzit en niet beschadigd is.
8. Controleer of alle onderdelen van de kettingzaag correct zijn aangedraaid en niet beschadigd zijn of ontbreken.
9. Controleer of de kettingvanger op zijn plaats zit en niet beschadigd is.
10. Controleer de kettingspanning.

Algemene werkinstructies

In dit gedeelte worden de basisveiligheidsregels voor het gebruik van een kettingzaag beschreven. Deze informatie is nooit een vervanging voor professionele vaardigheden en ervaring. Als u in een situatie terechtkomt waarin u zich onveilig voelt, stop dan en vraag deskundig advies. Neem contact op met uw kettingzaagdealer, servicevertegenwoordiger of een ervaren kettingzaaggebruiker. Probeer geen taak uit te voeren waarvan u niet zeker weet of u die aankunt!
Voordat u een kettingzaag gebruikt, moet u de effecten van terugslag begrijpen en hoe u deze kunt vermijden. Zie de instructies onder de kop Terugslag vermijden.
Voordat u een kettingzaag gebruikt, moet u het verschil begrijpen tussen zagen met de boven- en onderkant van het zaagblad. Zie de instructies onder de kopjes Terugslag vermijden en Veiligheidsuitrusting van de machine.
Draag persoonlijke beschermingsmiddelen. Zie de instructies onder de kop Persoonlijke beschermingsmiddelen.

Basisveiligheidsregels

1. Kijk om u heen:
   • Om ervoor te zorgen dat mensen, dieren of andere dingen uw controle over de machine niet kunnen beïnvloeden.
   • Om er zeker van te zijn dat geen van de bovenstaande zaken binnen het bereik van uw zaag kan komen of gewond kan raken door vallende bomen.


     Volg de bovenstaande instructies, maar gebruik geen kettingzaag in een situatie waarin u geen hulp kunt inroepen in geval van een ongeval.
2. Gebruik de machine niet bij slecht weer, zoals dichte mist, zware regen, harde wind, intense kou, enz. Werken bij slecht weer is vermoeiend en brengt vaak extra risico's met zich mee, zoals ijzige grond, onvoorspelbare valrichting, enz.
3. Wees uiterst voorzichtig bij het verwijderen van kleine takken en vermijd het snoeien van struiken (d.w.z. het tegelijkertijd afsnijden van veel kleine takken). Kleine takken kunnen door de ketting worden gegrepen en naar u teruggeslingerd, waardoor ernstig letsel kan ontstaan.

4. Zorg ervoor dat u veilig kunt bewegen en staan. Controleer de omgeving op mogelijke obstakels (wortels, stenen, takken, greppels, enz.) voor het geval u plotseling moet bewegen. Wees uiterst voorzichtig bij het werken op hellend terrein.


5. Wees uiterst voorzichtig bij het zagen van een boom die onder spanning staat. Een boom die onder spanning staat, kan terugveren naar zijn normale positie voor of na het zagen. Als u zich verkeerd positioneert of de zaagsnede op de verkeerde plaats maakt, kan de boom u of de machine raken, waardoor u de controle verliest. Beide situaties kunnen leiden tot ernstig persoonlijk letsel.

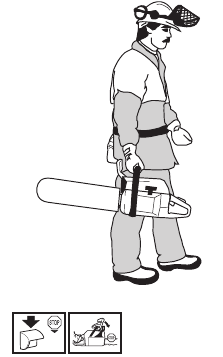

6. Voordat u uw kettingzaag verplaatst, schakelt u de motor uit en vergrendelt u de ketting met behulp van de kettingrem. Draag de kettingzaag met het zaagblad en de ketting naar achteren gericht. Plaats een bescherming op het zaagblad voordat u de kettingzaag vervoert of over een afstand draagt.

7. Wanneer u de kettingzaag op de grond zet, vergrendelt u de zaagketting met de kettingrem en zorgt u ervoor dat u de machine constant in het oog houdt. Schakel de motor uit voordat u uw kettingzaag voor langere tijd achterlaat.

Algemene regels

1. Als u begrijpt wat terugslag is en hoe het gebeurt, kunt u het verrassingselement verminderen of elimineren. Door voorbereid te zijn, verkleint u het risico. Terugslag is meestal vrij mild, maar het kan soms heel plotseling en heftig zijn.
2. Houd de kettingzaag altijd stevig vast met uw rechterhand op de achterste handgreep en uw linkerhand op de voorste handgreep. Wikkel uw vingers en duimen om de handgrepen. U moet deze greep gebruiken, of u nu rechts- of linkshandig bent. Deze greep minimaliseert het effect van terugslag en stelt u in staat om de kettingzaag onder controle te houden.Laat de handgrepen niet los!

3. De meeste ongevallen met terugslag gebeuren tijdens het snoeien. Zorg ervoor dat u stevig staat en dat er niets in de weg staat waardoor u kunt struikelen of uw evenwicht kunt verliezen.
   Gebrek aan concentratie kan leiden tot terugslag als de terugslagzone van het zaagblad per ongeluk een tak, een nabijgelegen boom of een ander object raakt.

   Houd controle over het werkstuk.
   Als de stukken die u wilt zagen klein en licht zijn, kunnen ze vast komen te zitten in de zaagketting en naar u toe worden geslingerd. Zelfs als dit geen gevaar hoeft te zijn, kunt u verrast worden en de controle over de zaag verliezen. Zaag nooit gestapelde boomstammen of takken zonder ze eerst te scheiden. Zaag slechts één boomstam of één stuk tegelijk. Verwijder de gezaagde stukken om uw werkgebied veilig te houden.
4. Gebruik de kettingzaag nooit boven schouderhoogte en vermijd zagen met de punt van het zaagblad. Gebruik de kettingzaag nooit met één hand!

5. Om de controle over uw zaag te behouden, moet u altijd een stevige basis hebben. Werk nooit op een ladder, in een boom of op een andere onveilige ondergrond.

6. Gebruik altijd een hoge zaagsnelheid, d.w.z. vol gas.
7. Wees uiterst voorzichtig wanneer u met de bovenkant van het zaagblad zaagt, d.w.z. wanneer u vanaf de onderkant van het object zaagt. Dit staat bekend als zagen met een duwketting. De ketting probeert de kettingzaag terug naar de gebruiker te duwen. Als de zaagketting vastloopt, kan de zaag naar u terug worden geduwd.

8. Tenzij de gebruiker deze duwkracht weerstaat, bestaat het risico dat de kettingzaag zo ver naar achteren beweegt dat alleen de terugslagzone van het zaagblad in contact komt met de boom, wat kan leiden tot terugslag.

9. Zagen met de onderkant van het zaagblad, d.w.z. van de bovenkant van het object naar beneden, staat bekend als zagen met een trekkende ketting. In dit geval trekt de kettingzaag zichzelf naar de boom toe en rust de voorkant van de kettingzaag van nature op de stam tijdens het zagen. Zagen met een trekkende ketting geeft de gebruiker betere controle over de kettingzaag en de positie van de terugslagzone.

10. Volg de instructies voor het slijpen en onderhouden van uw zaagblad en ketting. Wanneer u het zaagblad en de ketting vervangt, gebruik dan alleen combinaties die door ons worden aanbevolen. Zie de instructies onder de kopjes Zaaguitrusting en Technische gegevens.

Basiszagtechniek

Gebruik nooit een kettingzaag door deze met één hand vast te houden. Een kettingzaag is niet veilig te bedienen met één hand. Houd de handgrepen altijd stevig vast met beide handen.

Algemeen

• Gebruik altijd vol gas bij het zagen!
• Reduceer het toerental tot stationair na elke zaagsnede (het te lang laten draaien van de motor op vol gas zonder belasting, d.w.z. zonder enige weerstand van de ketting tijdens het zagen, kan leiden tot ernstige motorschade).
• Zagen van bovenaf = Zagen met een trekkende ketting.
• Zagen van onderaf = Zagen met een duwketting.

Zagen met een duwketting verhoogt het risico op terugslag. Zie de instructies onder de kop Terugslag vermijden.

Termen
Zagen = Algemene term voor het doorzagen van hout.
Snoeien = Het afzagen van takken van een gevelde boom.
Splijten = Wanneer het object dat u aan het zagen bent afbreekt voordat de zaagsnede voltooid is.

Er zijn vijf belangrijke factoren waarmee u rekening moet houden voordat u een zaagsnede maakt:

1. Zorg ervoor dat de zaaguitrusting niet vast komt te zitten in de zaagsnede.

2. Zorg ervoor dat het object dat u aan het zagen bent niet splijt.

3. Zorg ervoor dat de ketting de grond of een ander object niet raakt tijdens of na het zagen.

4. Bestaat er een risico op terugslag?

5. Beïnvloeden de omstandigheden en het omliggende terrein hoe veilig u kunt staan en bewegen?

Twee factoren bepalen of de ketting vastloopt of het object dat u aan het zagen bent splijt: de eerste is hoe het object wordt ondersteund voor en na het zagen, en de tweede is of het onder spanning staat.
In de meeste gevallen kunt u deze problemen vermijden door in twee fasen te zagen; van bovenaf en van onderaf. U moet het object ondersteunen zodat het de ketting niet vasthoudt of splijt tijdens het zagen.

Als de ketting vastloopt in de zaagsnede: stop de motor! Probeer niet om de kettingzaag los te trekken. Als u dit wel doet, kunt u gewond raken door de ketting wanneer de kettingzaag plotseling losbreekt. Gebruik een hefboom om de zaagsnede te openen en de kettingzaag te bevrijden.
De volgende instructies beschrijven hoe u omgaat met de meest voorkomende situaties die u kunt tegenkomen bij het gebruik van een kettingzaag.

Snoeien
Bij het snoeien van dikke takken moet u dezelfde aanpak gebruiken als bij het zagen.
Zaag moeilijke takken stuk voor stuk af.

Snijden

Probeer nooit boomstammen te zagen terwijl ze op een stapel liggen of wanneer een paar boomstammen bij elkaar liggen. Dergelijke procedures vergroten het risico op terugslag aanzienlijk, wat kan leiden tot ernstig of dodelijk letsel.
Als u een stapel boomstammen hebt, moet elke boomstam die u probeert te zagen van de stapel worden verwijderd, op een zaagbok of sledes worden geplaatst en afzonderlijk worden gezaagd.
Verwijder de gezaagde stukken uit het zaaggebied. Door ze in het zaaggebied te laten liggen, vergroot u het risico op onbedoelde terugslag en het risico dat u uw evenwicht verliest tijdens het werken.

De boomstam ligt op de grond. Er is weinig risico dat de ketting vastloopt of dat het object splijt. Er bestaat echter een risico dat de ketting de grond raakt wanneer u klaar bent met zagen.

Zaag de boomstam helemaal door van bovenaf. Vermijd dat de ketting de grond raakt als u klaar bent met zagen. Houd vol gas, maar wees voorbereid op wat er kan gebeuren.

Als het mogelijk is (kunt u de boomstam draaien?), stop dan met zagen als u ongeveer 2/3 van de boomstam hebt gezaagd.

Draai de boomstam om en zaag hem vanaf de andere kant af.

De boomstam wordt aan één kant ondersteund. Er is een groot risico dat deze splijt.

Begin met zagen van onderaf (ongeveer 1/3 van de weg).

Maak af door van bovenaf te zagen, zodat de twee zaagsneden elkaar raken.

De boomstam wordt aan beide uiteinden ondersteund. Er is een groot risico dat de ketting vastloopt.

Begin met zagen van bovenaf (ongeveer 1/3 van de weg).

Maak af door van onderaf te zagen, zodat de twee zaagsneden elkaar raken.

Techniek voor het vellen van bomen

Er is veel ervaring nodig om een boom te vellen. Onervaren gebruikers van kettingzagen mogen geen bomen vellen. Probeer geen taak die uw ervaringsniveau te boven gaat!

Veilige afstand
De veilige afstand tussen een te vellen boom en iemand anders die in de buurt werkt, is minstens 2 1/2 boomlengte. Zorg ervoor dat er zich niemand anders in deze "risicozone" bevindt voor of tijdens het vellen.

Velrichting
Het doel is om de boom in een positie te vellen waar u de boomstam zo gemakkelijk mogelijk kunt onttakken en kruislings kunt zagen. U wilt dat deze valt op een locatie waar u veilig kunt staan en bewegen.
Zodra u hebt besloten welke kant u de boom op wilt laten vallen, moet u beoordelen welke kant de boom van nature op zou vallen.
Verschillende factoren zijn hierop van invloed:

• Neiging van de boom
• Bocht
• Windrichting
• Schikking van takken
• Gewicht van sneeuw
• Obstakels binnen het bereik van de boom: bijvoorbeeld andere bomen, hoogspanningsleidingen, wegen en gebouwen.

• Zoek naar tekenen van schade en rot in de stam, dit maakt het waarschijnlijker dat de boom breekt en begint te vallen voordat u het verwacht.


Het kan zijn dat u gedwongen wordt om de boom in zijn natuurlijke richting te laten vallen, omdat het onmogelijk of gevaarlijk is om te proberen hem in de richting te laten vallen die u oorspronkelijk van plan was.
Een andere zeer belangrijke factor, die geen invloed heeft op de velrichting maar wel op uw veiligheid, is ervoor te zorgen dat de boom geen beschadigde of dode takken heeft die kunnen afbreken en u kunnen raken tijdens het vellen.
Het belangrijkste om te vermijden is dat de boom op een andere boom valt. Het is erg gevaarlijk om een vastzittende boom te verwijderen en er is een groot risico op een ongeval. Zie de instructies onder het kopje Een boom bevrijden die slecht is gevallen.


Tijdens kritieke velwerkzaamheden moeten gehoorbeschermers onmiddellijk worden opgetild wanneer het zagen is voltooid, zodat geluiden en waarschuwingssignalen kunnen worden gehoord.

De stam vrijmaken en uw terugtocht voorbereiden
Onttak de stam tot schouderhoogte. Het is veiliger om van boven naar beneden te werken en de boom tussen u en de zaag te hebben.

Verwijder al het onderhout van de voet van de boom en controleer het gebied op obstakels (stenen, takken, gaten, enz.), zodat u een vrij pad hebt om u terug te trekken wanneer de boom begint te vallen. Uw terugtochtpad moet ongeveer 135 graden afwijken van de beoogde velrichting.

Vellen

Tenzij u een speciale training hebt gehad, raden we u aan geen bomen te vellen met een diameter die groter is dan de zwaardlengte van uw zaag!
Het vellen gebeurt met drie zaagsneden. Eerst maakt u de richtingszaagsneden, die bestaan uit de bovenste zaagsnede en de onderste zaagsnede, en vervolgens maakt u de afwerking met de velzaagsnede. Door deze zaagsneden correct te plaatsen, kunt u de velrichting zeer nauwkeurig regelen.

Richtingszaagsneden
Om de richtingszaagsneden te maken, begint u met de bovenste zaagsnede. Ga rechts van de boom staan en zaag in de trekrichting.

Maak vervolgens de onderste zaagsnede zodat deze precies aan het einde van de bovenste zaagsnede eindigt.

De richtingszaagsneden moeten 1/4 van de diameter door de stam lopen en de hoek tussen de bovenste zaagsnede en de onderste zaagsnede moet 45° zijn.

De lijn waar de twee zaagsneden samenkomen, wordt de richtingszaagsnede genoemd. Deze lijn moet perfect horizontaal zijn en in een rechte hoek (90°) staan ten opzichte van de gekozen velrichting.

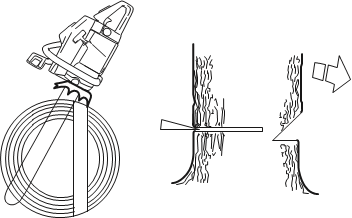

Velzaagsnede
De velzaagsnede wordt gemaakt vanaf de tegenoverliggende kant van de boom en moet perfect horizontaal zijn. Ga aan de linkerkant van de boom staan en zaag in de trekrichting.
Maak de velzaagsnede ongeveer 3-5 cm boven de onderste richtingszaagsnede.

Plaats de spike bumper (indien aanwezig) net achter het valscharnier. Gebruik vol gas en breng de zwaard en ketting langzaam in de boom. Zorg ervoor dat de boom niet in de tegenovergestelde richting begint te bewegen van uw beoogde velrichting. Sla een wig of breekijzer in de zaagsnede zodra deze diep genoeg is.

Maak de velzaagsnede parallel aan de richtingszaagsnede, zodat de afstand tussen de twee zaagsneden minstens 1/10 van de stamdiameter is. Het ongezaagde deel van de stam wordt het valscharnier genoemd.

Het valscharnier regelt de richting waarin de boom valt.

Alle controle over de velrichting gaat verloren als het valscharnier te smal of niet-existent is, of als de richtingszaagsneden en de velzaagsnede slecht zijn geplaatst.

Wanneer de velzaagsnede en de richtingszaagsnede zijn voltooid, moet de boom vanzelf beginnen te vallen of met behulp van een velwig of breekijzer.

We raden u aan een zwaard te gebruiken dat langer is dan de diameter van de boom, zodat u de velzaagsnede en de richtingszaagsneden met enkele zaagbewegingen kunt maken. Zie de instructies onder het kopje Technische gegevens om te zien welke zwaardlengtes worden aanbevolen voor uw zaag.

Er zijn methoden om bomen te vellen met een diameter die groter is dan de zwaardlengte. Deze methoden brengen echter een veel groter risico met zich mee dat de terugslagzone van de zwaard in contact komt met de boom.

Een boom bevrijden die slecht is gevallen
Een "vastzittende boom" bevrijden
Het is erg gevaarlijk om een vastzittende boom te verwijderen en er is een groot risico op een ongeval.
Probeer nooit de boom te vellen die vastzit.

Werk nooit in de risicozone van de hangende vastzittende boom.

De veiligste methode is om een lier te gebruiken.

• Gemonteerd op een tractor

• Draagbaar


Bomen en takken zagen die onder spanning staan
Voorbereidingen: Bepaal welke kant onder spanning staat en waar het punt van maximale spanning zich bevindt (d.w.z. waar het zou breken als het nog meer zou worden gebogen).

Bepaal wat de veiligste manier is om de spanning los te laten en of u dat veilig kunt doen. In ingewikkelde situaties is de enige veilige methode om uw kettingzaag opzij te zetten en een lier te gebruiken.

Algemeen advies:
Positioneer uzelf zo dat u vrij bent van de boom of tak wanneer de spanning wordt losgelaten.

Maak een of meer zaagsneden op of nabij het punt van maximale spanning. Maak zoveel zaagsneden van voldoende diepte als nodig is om de spanning te verminderen en de boom of tak op het punt van maximale spanning te laten breken.

Zaag nooit recht door een boom of tak die onder spanning staat!
Als u een boom/tak moet overzagen, maak dan twee tot drie zaagsneden, 2,5 cm uit elkaar, 2,5 tot 5 cm diep.

Blijf dieper zagen totdat de boom/tak buigt en de spanning wordt losgelaten.

Zaag de boom/tak van buiten de bocht, nadat de spanning is losgelaten.

Hoe terugslag te vermijden

Terugslag kan heel plotseling en heftig gebeuren; waardoor de kettingzaag, zwaard en ketting terugkaatsen naar de gebruiker. Als dit gebeurt terwijl de ketting beweegt, kan dit zeer ernstige, zelfs dodelijke verwondingen veroorzaken. Het is van vitaal belang dat u begrijpt wat terugslag veroorzaakt en dat u het kunt vermijden door voorzichtig te zijn en de juiste werktechniek te gebruiken.

Wat is terugslag?
Het woord terugslag wordt gebruikt om de plotselinge reactie te beschrijven die ervoor zorgt dat de kettingzaag en zwaard van een object springen wanneer het bovenste kwadrant van de punt van de zwaard, bekend als de terugslagzone, een object raakt.

Terugslag vindt altijd plaats in het zaagvlak van de zwaard. Normaal gesproken worden de kettingzaag en zwaard naar achteren en omhoog naar de gebruiker geslingerd. De kettingzaag kan echter in een andere richting bewegen, afhankelijk van de manier waarop deze werd gebruikt toen de terugslagzone van de zwaard het object raakte.

Terugslag treedt alleen op als de terugslagzone van de zwaard een object raakt.

Takken verwijderen

De meeste ongevallen met terugslag gebeuren tijdens het verwijderen van takken. Gebruik niet de terugslagzone van de zaaggeleider. Wees uiterst voorzichtig en vermijd contact met de stam, andere takken of objecten met de neus van de zaaggeleider. Wees uiterst voorzichtig met takken die onder spanning staan. Ze kunnen naar je terugspringen en leiden tot verlies van controle, met letsel tot gevolg.
Zorg ervoor dat u veilig kunt staan en bewegen. Werk aan de linkerkant van de stam. Werk zo dicht mogelijk bij de kettingzaag voor maximale controle. Laat indien mogelijk het gewicht van de kettingzaag op de stam rusten.

Houd de stam tussen u en de kettingzaag terwijl u langs de stam beweegt.

De stam in blokken zagen
Zie de instructies onder het kopje Basistechniek voor zagen.

ONDERHOUD

Algemeen
De gebruiker mag alleen de onderhouds- en servicewerkzaamheden uitvoeren die in deze handleiding worden beschreven. Meer uitgebreide werkzaamheden moeten worden uitgevoerd door een erkende servicewerkplaats.

Carburateur afstellen
Vanwege bestaande milieu- en emissiewetgeving is uw kettingzaag uitgerust met bewegingsbegrenzers op de afstelschroeven van de carburateur. Deze beperken de afstelmogelijkheden tot maximaal een 1/2 slag.

Uw Husqvarna-product is ontworpen en vervaardigd volgens specificaties die schadelijke emissies verminderen.

Functie

• De carburateur regelt het motortoerental via de gashendel. Lucht en brandstof worden in de carburateur gemengd. Het lucht/brandstofmengsel is instelbaar. Een correcte afstelling is essentieel om de beste prestaties van de machine te krijgen.
• De instelling van de carburateur betekent dat de motor is aangepast aan lokale omstandigheden, bijvoorbeeld het klimaat, de hoogte, de brandstof en het type 2-taktolie.
• De carburateur heeft drie afstelknoppen:
  • L = stationairsproeier
  • H = hoofdsproeier
  • T = stationair afstelschroef

• De L- en H-sproeiers worden gebruikt om de brandstoftoevoer af te stellen op de hoeveelheid lucht die wordt toegelaten, wat wordt geregeld met de gashendel. Als ze met de klok mee worden gedraaid, wordt de lucht/brandstofverhouding armer (minder brandstof) en als ze tegen de klok in worden gedraaid, wordt de verhouding rijker (meer brandstof). Een arm mengsel geeft een hoger motortoerental en een rijk mengsel geeft een lager motortoerental.
• De T-schroef regelt de gashendelinstelling bij stationair toerental. Als de T-schroef met de klok mee wordt gedraaid, geeft dit een hoger stationair toerental; als u deze tegen de klok in draait, geeft dit een lager stationair toerental.

Basisinstellingen en inloop
De basisinstellingen van de carburateur worden tijdens het testen in de fabriek afgesteld. Vermijd gedurende de eerste 10 uur langdurig rijden met een te hoge snelheid.

Als de ketting stationair draait, moet de T-schroef tegen de klok in worden gedraaid totdat de ketting stopt.
Aanbevolen stationair toerental: 2700 tpm

Fijnafstelling
Wanneer de machine is "ingelopen", moet de carburateur fijn worden afgesteld. De fijnafstelling moet worden uitgevoerd door een gekwalificeerd persoon. Stel eerst de L-sproeier af, daarna de stationair schroef T en daarna de H-sproeier.

Voorwaarden

• Voordat er afstellingen worden uitgevoerd, moet het luchtfilter schoon zijn en de cilinderdeksel gemonteerd. Het afstellen van de carburateur terwijl er een vuil luchtfilter in gebruik is, resulteert in een armer mengsel de volgende keer dat het filter wordt schoongemaakt. Dit kan leiden tot ernstige motorschade.
• Probeer niet de L- en H-sproeiers verder dan een van beide stops af te stellen, omdat dit schade kan veroorzaken.
• Start nu de machine volgens de startinstructies en laat deze 10 minuten opwarmen.
• Plaats de machine op een vlakke ondergrond zodat de stang van u af wijst en zodat de stang en ketting niet in contact komen met de ondergrond of andere objecten.

Stationairsproeier L
Draai de stationairsproeier L met de klok mee tot deze stopt. Als de motor slecht versnelt of ongelijkmatig stationair draait, draai dan de stationairsproeier L tegen de klok in totdat een goede acceleratie en stationair draaien zijn bereikt.

Fijnafstelling van het stationair toerental T
Stel het stationair toerental af met de T-schroef. Als het nodig is om opnieuw af te stellen, draai dan de T-schroef met de klok mee terwijl de motor draait, totdat de ketting begint te draaien. Draai vervolgens tegen de klok in totdat de ketting stopt. Een correct afgesteld stationair toerental treedt op wanneer de motor in elke positie soepel draait. Er moet ook een goede marge zijn ten opzichte van het toerental waarop de ketting begint te draaien.

Neem contact op met uw servicepunt als het stationair toerental niet kan worden afgesteld zodat de ketting stopt. Gebruik de kettingzaag niet totdat deze correct is afgesteld of gerepareerd.

Hoofdsproeier H
In de fabriek wordt de motor afgesteld op zeeniveau. Bij werkzaamheden op grote hoogte of in verschillende weersomstandigheden, temperaturen en atmosferische vochtigheid, kan het nodig zijn om kleine aanpassingen aan de hoofdsproeier te maken.

Als de hoofdsproeier te ver is ingeschroefd, kan dit de zuiger/cilinder beschadigen.
Wanneer de hoofdsproeier in de fabriek wordt getest, wordt deze zo afgesteld dat de motor voldoet aan de toepasselijke wettelijke eisen en tegelijkertijd maximale prestaties levert. De hoofdsproeier van de carburateur wordt vervolgens vergrendeld met een begrenzerdop in de volledig uitgeschroefde positie. De begrenzerdop beperkt de mogelijkheid om de hoofdsproeier af te stellen tot maximaal een halve slag.

Er is een geïntegreerde toerentalbegrenzer in het ontstekingssysteem die het maximale toerental beperkt tot 13600 tpm. Het maximale toerental zal niet hoger zijn dan 13600 tpm wanneer de hoofdsproeier wordt afgesteld (ingeschroefd). Wanneer de toerentalbegrenzer is geactiveerd, krijgt u dezelfde geluidservaring als wanneer de kettingzaag 4-takt. Om de carburateur correct af te stellen, moet u contact opnemen met een monteur met toegang tot een toerenteller.

Omdat de vonk wordt afgesneden, toont de toerenteller geen snelheden hoger dan 13600 tpm.

Correct afgestelde carburateur
Wanneer de carburateur correct is afgesteld, accelereert de machine zonder aarzeling en 4-takt de machine een beetje bij max. snelheid. Het is ook belangrijk dat de ketting niet stationair draait. Als de L-sproeier te arm is afgesteld, kan dit startproblemen en slechte acceleratie veroorzaken. Als de H-sproeier te arm is afgesteld, heeft de machine minder vermogen, een slechte acceleratie en kan de motor beschadigd raken.

Controle, onderhoud en service van de veiligheidsuitrusting van de kettingzaag
Let op! Alle service- en reparatiewerkzaamheden aan de machine vereisen een speciale opleiding. Dit geldt vooral voor de veiligheidsuitrusting van de machine. Als uw machine een van de onderstaande controles niet doorstaat, raden we u aan contact op te nemen met onze servicepunt.

Kettingrem en voorste handbeschermer
Slijtage van de remband controleren

Verwijder al het houtstof, hars en vuil van de kettingrem en de koppelingsdrum. Vuil en slijtage kunnen de werking van de rem belemmeren.

Controleer regelmatig of de remband minimaal 0,6 mm (0,024 inch) dik is op het dunste punt.

De voorste handbeschermer controleren

Zorg ervoor dat de voorste handbeschermer niet beschadigd is en dat er geen zichtbare defecten zijn, zoals scheuren.

Beweeg de voorste handbeschermer naar voren en naar achteren om er zeker van te zijn dat deze vrij beweegt en dat deze stevig is verankerd aan de koppelingsdeksel.

De inertieremontgrendeling controleren

Houd met de motor uitgeschakeld de kettingzaag boven een stronk of ander stevig object. Laat de voorste handgreep los zodat de stang naar de stronk zakt terwijl de kettingzaag rond de achterste handgreep draait.

Wanneer de stang de stronk raakt, moet de rem worden ingeschakeld.

De remhendel controleren
Plaats de kettingzaag op een stevige ondergrond en start deze. Zorg ervoor dat de ketting de grond of een ander object niet raakt. Zie de instructies onder het kopje Starten en stoppen.

Pak de kettingzaag stevig vast en wikkel uw vingers en duimen om de handgrepen.

Geef vol gas en activeer de kettingrem door uw linkerpols naar voren te kantelen op de voorste handbeschermer. Laat de voorste handgreep niet los. De ketting moet onmiddellijk stoppen.

Gashendelvergrendeling

• Zorg ervoor dat de gashendel is vergrendeld in de stationairstand wanneer de gashendelvergrendeling wordt losgelaten.

• Druk op de gashendelvergrendeling en zorg ervoor dat deze terugkeert naar de oorspronkelijke positie wanneer u deze loslaat.

• Controleer of de gashendel en de gashendelvergrendeling vrij bewegen en of de terugkeerveren goed werken.

• Start de kettingzaag en geef vol gas. Laat de gashendel los en controleer of de ketting stopt en stil blijft staan. Als de ketting draait wanneer de gashendel in de stationairstand staat, moet u de stationairafstelling van de carburateur controleren.

Kettingvanger

Controleer of de kettingvanger niet beschadigd is en stevig aan de body van de kettingzaag is bevestigd.

Rechter handbeschermer

Controleer of de rechter handbeschermer niet beschadigd is en of er geen zichtbare defecten zijn, zoals scheuren.

Trillingsdempingssysteem

Controleer de trillingsdempingseenheden regelmatig op scheuren of vervorming.

Zorg ervoor dat de trillingsdempingseenheden stevig zijn bevestigd aan de motoreenheid en de handgreepeenheid.

Stopknop

Start de motor en zorg ervoor dat de motor stopt wanneer u de stopknop naar de stopstand verplaatst.

Geluiddemper

Gebruik nooit een machine met een defecte geluiddemper.

Controleer regelmatig of de geluiddemper stevig aan de machine is bevestigd.

Sommige geluiddempers zijn uitgerust met een speciaal vonkenvangersgaas. Als uw machine dit type geluiddemper heeft, moet u het gaas minstens één keer per week reinigen. Dit kan het beste met een staalborstel. Een verstopt gaas zorgt ervoor dat de motor oververhit raakt en kan leiden tot ernstige schade.
Let op! Het gaas moet worden vervangen als het beschadigd is. Als het gaas verstopt is, raakt de machine oververhit en dit veroorzaakt schade aan de cilinder en de zuiger. Gebruik nooit een machine met een geluiddemper in slechte staat.

Gebruik nooit een geluiddemper als het vonkenvangersgaas ontbreekt of defect is.

De geluiddemper is ontworpen om het geluidsniveau te verminderen en om de uitlaatgassen weg te leiden van de bediener. De uitlaatgassen zijn heet en kunnen vonken bevatten, die brand kunnen veroorzaken als ze tegen droog en brandbaar materiaal worden gericht.

Starter

Wanneer de terugslagveer is opgewonden in de starterbehuizing, staat deze onder spanning en kan deze, indien onzorgvuldig behandeld, eruit springen en persoonlijk letsel veroorzaken.
Wees voorzichtig bij het vervangen van de terugkeerveer of het starterkoord. Draag een veiligheidsbril en veiligheidshandschoenen.

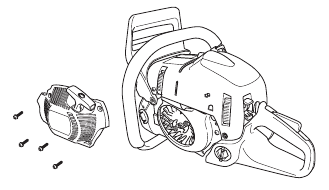

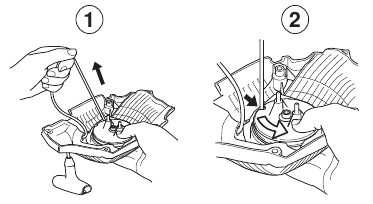

Een gebroken of versleten starterkoord vervangen

• Draai de schroeven los waarmee de starter tegen het carter is bevestigd en verwijder de starter.

• Trek het koord ca. 30 cm (12 inch) uit en haak het in de inkeping in de rand van de katrol. Laat de terugslagveer los door de katrol langzaam achteruit te laten draaien.

• Draai de schroef in het midden van de katrol los en verwijder de katrol. Plaats een nieuw starterkoord in de katrol en maak deze vast. Wikkel ca. 3 windingen van het starterkoord op de katrol. Verbind de katrol met de terugslagveer zodat het uiteinde van de veer in de katrol grijpt. Plaats de schroef in het midden van de katrol. Steek het starterkoord door het gat in de starterbehuizing en de starterhendel. Maak een stevige knoop in het uiteinde van het starterkoord.

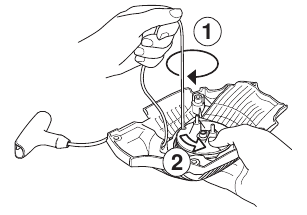

De terugslagveer spannen

• Haak het startkoord in de inkeping in de poelie en draai de startpoelie ongeveer 2 slagen met de klok mee.
  Let op! Controleer of de poelie nog een halve slag kan worden gedraaid als het startkoord helemaal is uitgetrokken.


Een gebroken terugslagveer vervangen

• Til de poelie eraf. Zie de instructies onder het kopje Een gebroken of versleten startkoord vervangen.
• Verwijder de terugslagveer van de binnenkant van de poelie door de poelie lichtjes met de binnenkant naar beneden tegen een werkbank of iets dergelijks te tikken. Als de veer tijdens het plaatsen eruit springt, windt u hem weer op, van buiten naar het midden.
• Smeer de terugslagveer met lichte olie. Plaats de poelie en span de terugslagveer.


De starter monteren

• Om de starter te monteren, trekt u eerst het startkoord uit en plaatst u de starter in de juiste positie tegen het carter. Laat het startkoord vervolgens langzaam los zodat de poelie in de palen grijpt.
• Plaats de schroeven waarmee de starter wordt vastgehouden en draai ze vast.


Luchtfilter

Het luchtfilter moet regelmatig worden gereinigd om stof en vuil te verwijderen om het volgende te voorkomen:

• Storingen in de carburateur
• Startproblemen
• Verlies van motorvermogen
• Onnodige slijtage van motoronderdelen
• Buitensporig brandstofverbruik.

• Verwijder het luchtfilter na het verwijderen van de luchtfilterkap. Zorg er bij het terugplaatsen voor dat het luchtfilter goed aansluit op de filterhouder. Reinig het filter door het te borstelen of te schudden.


Het filter kan grondiger worden gereinigd door het in water en afwasmiddel te wassen.

Een luchtfilter dat lange tijd in gebruik is geweest, kan niet volledig worden gereinigd. Het filter moet daarom met regelmatige tussenpozen worden vervangen door een nieuw filter. Een beschadigd luchtfilter moet altijd worden vervangen.
Een HUSQVARNA-kettingzaag kan worden uitgerust met verschillende soorten luchtfilters, afhankelijk van de werkomstandigheden, het weer, het seizoen enz. Neem contact op met uw dealer voor advies.

Bougie

De toestand van de bougie wordt beïnvloed door:

• Onjuiste afstelling van de carburateur.
• Een onjuist brandstofmengsel (te veel of een onjuist type olie).
• Een vuil luchtfilter.

Deze factoren veroorzaken afzettingen op de elektroden van de bougie, wat kan leiden tot bedrijfsproblemen en startproblemen.
Als de machine weinig vermogen heeft, moeilijk te starten is of slecht stationair draait: controleer dan altijd eerst de bougie voordat u verdere actie onderneemt. Als de bougie vuil is, maak deze dan schoon en controleer of de elektrodenafstand 0,5 mm (0,020 inch) is. De bougie moet na ongeveer een maand gebruik of eerder worden vervangen indien nodig.

Let op! Gebruik altijd het aanbevolen type bougie! Het gebruik van de verkeerde bougie kan de zuiger/cilinder beschadigen. Controleer of de bougie is voorzien van een onderdrukker.

De kettingsmeernippel van de kettingzaag smeren

Smeer de kettingsmeernippel van de kettingzaag telkens wanneer u tankt. Gebruik het speciale vetpistool en een lager vet van goede kwaliteit.

Naaldlager smeren

De koppelingsdrum heeft een naaldlager op de uitgaande as. Dit naaldlager moet regelmatig (eenmaal per week) worden gesmeerd.

Gebruik alleen hoogwaardig lager vet of motorolie. Zie de instructies onder het kopje Snijuitrusting.

Oliepomp afstellen

De oliepomp is verstelbaar. De afstellingen worden gemaakt door aan de schroef te draaien met een schroevendraaier of combinatiesleutel. De machine wordt in de fabriek geleverd met de schroef 1 slag open. Door aan de schroef met de klok mee te draaien, wordt de oliestroom verminderd en door aan de schroef tegen de klok in te draaien, wordt de oliestroom verhoogd.

Aanbevolen instellingen:

Stang -15":	1 slag vanuit de gesloten positie.
Stang 15" -18":	2 slagen vanuit de gesloten positie.
Stang 18" -24":	3 slagen vanuit de gesloten positie.
Stang 24" -:	4 slagen vanuit de gesloten positie.

Deze aanbevelingen zijn van toepassing op de kettingolie van Husqvarna, voor andere kettingoliën verhoogt u de oliestroom met één stap.

De motor moet worden gestopt bij het maken van aanpassingen.

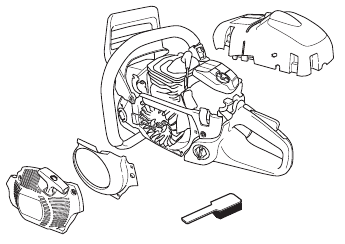

Koelsysteem

Om de werktemperatuur zo laag mogelijk te houden, is de machine uitgerust met een koelsysteem.
Het koelsysteem bestaat uit:

1. Luchtinlaat op de starter.
2. Luchtgeleidingsplaat.
3. Vinnen op het vliegwiel.
4. Koelvinnen op de cilinder.
5. Cilinderdeksel (leidt koude lucht over de cilinder).


Reinig het koelsysteem eenmaal per week met een borstel, vaker in veeleisende omstandigheden. Een vuil of verstopt koelsysteem leidt tot oververhitting van de machine, wat schade aan de zuiger en cilinder veroorzaakt.
Let op! Het koelsysteem van een kettingzaag met katalysator moet dagelijks worden gereinigd. Dit is vooral belangrijk bij kettingzagen met katalysatoren, omdat de hogere uitlaatgastemperatuur een efficiënte koeling van de motor en de katalysatoreenheid vereist.

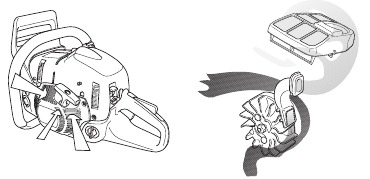

"Air Injection" centrifugale reiniging
Centrifugale reiniging betekent het volgende: Alle lucht naar de carburateur gaat door de starter. Vuil en stof worden eruit geduwd door de koelventilator.


Om de werking van het centrifugale reinigingssysteem te behouden, moet het regelmatig worden onderhouden. Reinig de luchtinlaat naar de starter, de vinnen op het vliegwiel, de ruimte rond het vliegwiel, de inlaatpijp en het carburateurcompartiment.

Wintergebruik
Er kunnen zich problemen voordoen bij het gebruik van de machine in koude en besneeuwde omstandigheden, veroorzaakt door:

• Een te lage motortemperatuur.
• Bevriezing van het luchtfilter en de carburateur.

Daarom zijn vaak speciale maatregelen vereist:

• Verwarm de inlaatlucht naar de carburateur voor door de warmte van de cilinder te gebruiken.
• Maskeer de luchtinlaat op de starter gedeeltelijk om de werktemperatuur van de motor te verhogen.

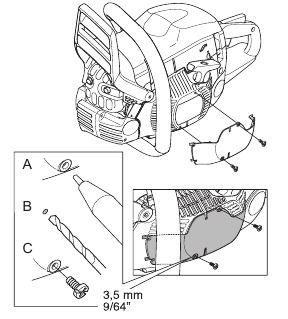

De winterset monteren
Snijd een gat uit met een mes zoals afgebeeld.

Plaats de winterafdekking in de cilinderdeksel.

Temperatuur 0°C (32°F) of kouder:

Verplaats de afdekking van positie A naar positie B, zodat voorverwarmde lucht uit de cilinder het carburateurcompartiment kan binnendringen en bijvoorbeeld het luchtfilter niet meer kan bevriezen. Wanneer de winterafdekking in positie B wordt geplaatst, is het centrifugale reinigingsmondstuk geblokkeerd. Deze maatregel vereist dat het luchtfilter regelmatiger wordt gereinigd.

Temperatuur -5°C (23°F) of kouder:

Voor het gebruik van de machine in koud weer of poedersneeuw is een speciale afdekking verkrijgbaar, die op de starterbehuizing wordt gemonteerd. Dit vermindert de inname van koude lucht en voorkomt dat grote hoeveelheden sneeuw worden aangezogen.


Als de speciale winterset is gemonteerd of er maatregelen zijn genomen om de temperatuur te verhogen, moeten deze wijzigingen worden teruggedraaid voordat de machine onder normale temperatuuromstandigheden wordt gebruikt. Anders bestaat het risico op oververhitting, wat kan leiden tot ernstige schade aan de motor.

Elk ander onderhoud dan dat beschreven in deze handleiding moet worden uitgevoerd door uw onderhoudsdealer (verkoper).

Verwarmde handgrepen
575XPG
Op modellen met de modelcode XPG zijn zowel de voorste handgreep als de achterste handgreep voorzien van elektrische verwarmingsspiralen. Deze worden van elektriciteit voorzien door een generator die in de kettingzaag is ingebouwd.

Elektrische carburateurverwarming
575XPG
Als deze kettingzaag de modelcode XPG heeft, is hij uitgerust met een elektrisch verwarmde carburateur. De elektrische verwarming voorkomt ijsvorming in de carburateur. Een thermostaat regelt de verwarming, zodat de carburateur altijd de juiste werktemperatuur heeft.

Onderhoudsschema
Hieronder volgt een lijst van het onderhoud dat aan de machine moet worden uitgevoerd. De meeste punten worden beschreven in het hoofdstuk Onderhoud.

Dagelijks onderhoud	Wekelijks onderhoud	Maandelijks onderhoud
Reinig de buitenkant van de machine.	Controleer bij kettingzagen zonder katalysator wekelijks het koelsysteem.	Controleer de remband op de kettingrem op slijtage. Vervang wanneer er minder dan 0,6 mm (0,024 inch) over is op het meest versleten punt.
Controleer of de onderdelen van de gashendelbediening veilig werken. (Gashendelvergrendeling en gashendelbediening.)	Controleer de starter, het starterkoord en de terugtrekveer.	Controleer het koppelingshuis, de koppelingsklok en de koppelingsveer op slijtage.
Reinig de kettingrem en controleer of deze veilig werkt. Zorg ervoor dat de kettingvanger onbeschadigd is en vervang deze indien nodig.	Controleer of de trillingsdempingselementen niet beschadigd zijn.	Reinig de bougie. Controleer of de elektrodenafstand 0,5 mm (0,020 inch) is.
De zaagbalk moet dagelijks worden gedraaid voor een gelijkmatigere slijtage. Controleer het smeergat in de zaagbalk om er zeker van te zijn dat het niet verstopt is. Reinig de zaagbalkgroef. Als de zaagbalk een kettingwielneus heeft, moet deze worden gesmeerd.	Smeer het lager van de koppelingsklok.	Reinig de buitenkant van de carburateur.
Controleer of de zaagbalk en ketting voldoende olie krijgen.	Verwijder eventuele bramen van de randen van de zaagbalk.	Controleer de brandstofslang op scheuren of andere beschadigingen. Vervang indien nodig.
Controleer de zaagketting op zichtbare scheuren in de klinknagels en schakels, of de zaagketting stijf is of dat de klinknagels en schakels abnormaal versleten zijn. Vervang indien nodig.	Reinig of vervang het vonkenvangersgaas op de uitlaatdemper.	Leeg de brandstoftank en reinig de binnenkant.
Slijp de ketting en controleer de spanning en conditie. Controleer het aandrijftandwiel op overmatige slijtage en vervang het indien nodig.	Reinig het carburateurcompartiment.	Leeg de olietank en reinig de binnenkant.
Reinig de luchtinlaat van de starterunits.	Reinig het luchtfilter. Vervang indien nodig.	Controleer alle kabels en aansluitingen.
Controleer of de moeren en schroeven vastzitten.
Controleer of de stopknop correct werkt.
Controleer of er geen brandstoflekken zijn van de motor, de tank of de brandstofleidingen.
Controleer bij kettingzagen met katalysator dagelijks het koelsysteem.

TECHNISCHE GEGEVENS

Technische gegevens

Aanbevolen originele en vervangende combinatie van ketting en zaagblad
Hieronder volgt een lijst met aanbevolen zaaguitrusting voor de Husqvarna kettingzaagmodellen 575XP, 575XPG en 570. Deze kettingzaagmodellen die zijn uitgerust met een van de vermelde combinaties van zaagblad en zaagketting, voldoen aan de vereisten volgens ANSI B 175.1-2000 (Benzinekettingzagen - Veiligheidseisen).

Zaagblad				Ketting
Lengte, inch	Pitch, inch	Dikte, inch	Max. neusradius	Type	Aantal aandrijfschakels
16	3/8	0,058	11T-tandwiel of ATM 1,33"	Husqvarna H42, Husqvarna H48	60
18	3/8	0,058			68
20	3/8	0,058			72
24	3/8	0,058			84
28	3/8	0,058			92/93
32	3/8	0,058			105
16	3/8	0,050		Husqvarna H46, Husqvarna H47, Husqvarna H47S, Husqvarna H82	60
18	3/8	0,050			68
20	3/8	0,050			72
24	3/8	0,050			84
28	3/8	0,050			93
32	3/8	0,050			105

Opmerking: ATM (Armour Tip Medium) is een aanduiding voor een blad met harde punt met een neusradius van 1,33".

Deze kettingzaag kan ernstige terugslag veroorzaken, wat kan leiden tot ernstig letsel bij de gebruiker. Gebruik deze kettingzaag niet tenzij u buitengewone zaagbehoeften en ervaring hebt en gespecialiseerde training hebt gehad voor het omgaan met terugslag. Er zijn kettingzagen met een aanzienlijk verminderd terugslagpotentieel beschikbaar.

Referenties

• Husqvarna Forest & Garden

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna 570, 575XP Handleiding

Beschikbare talen
