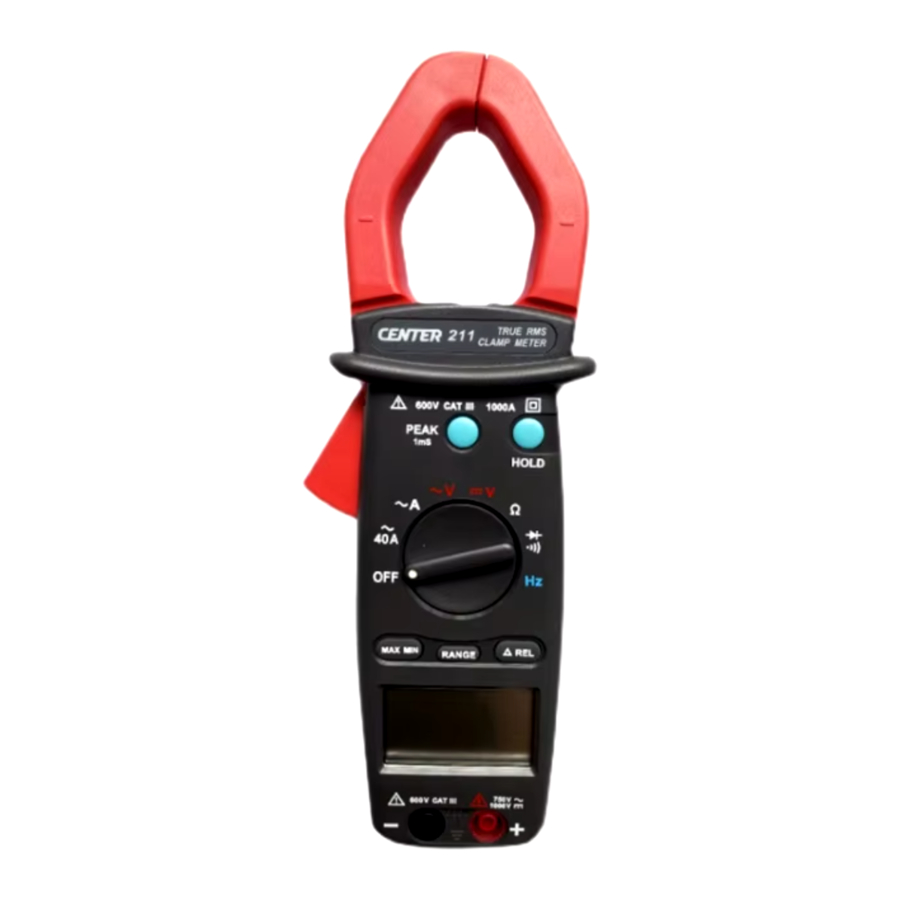

Center 211 handleiding

Uitleg van symbolen

Let op! Raadpleeg de bedieningsinstructies.
Er kan gevaarlijke spanning aanwezig zijn op de aansluitingen.
Dit instrument heeft dubbele isolatie.
Gebruik bij onderhoud alleen de gespecificeerde vervangingsonderdelen.

Specificatie

Algemene specificatie:
Digitaal display: 3 3/4 digits LCD-display met een maximale waarde van 3999
Analoog display: Snelle analoge bargrafiekweergave met 42 segmenten
Symbool en schaalbereik:
Automatische weergave volgens symbolen en bereikingangssignaal
Polariteit: Wordt weergegeven wanneer een negatief signaal op de ingang wordt toegepast
Overbelasting: Wordt weergegeven wanneer het ingangssignaal de meetlimiet overschrijdt in het bereik van 40A, 400A, weerstand en continuïteit.
In het spannings-, stroom- en frequentiebereik wordt dit symbool niet weergegeven, zelfs niet als de uitlezing de meetlimiet bereikt. De meetlimieten van deze bereiken zijn:
ACV: 750V
ACA: 1000A
DCV: 1000V
Hz: 10KHz
Samplefrequentie: 2 keer/sec voor digitale gegevens; 20 keer/sec voor analoge balk
Indicatie lage batterijspanning: wordt weergegeven wanneer de batterijspanning lager is dan de vereiste spanning
Stroombron: 9V, NEDA1604 of 6F22 of 006P
Levensduur batterij: 120 uur typisch (alkaline)
Automatische uitschakeling:
De meter wordt automatisch uitgeschakeld als er gedurende 30 minuten geen drukknop of draaischakelaar wordt bediend.
Om deze functie te deactiveren, drukt u op de knop "MAX MIN" en houdt u deze ingedrukt en schakelt u vervolgens de probe in.
Afmeting klemopening: 40 mm
Afmetingen (L x B x H): 242 x 66 x 36 mm, 9,53 x 2,60 x 1,42 inch
Gewicht: 400 g, 14,10 OZ (inclusief batterij)
Accessoires: Handleiding, draagtas, meetsnoeren, 9V-batterij

Elektrische specificatie:
De nauwkeurigheidsspecificatie wordt gedefinieerd als ±(...% uitlezing + ...telling ) Bij 23±5℃, ≦80 %RV
True RMS voor ACV- en ACA-nauwkeurigheid wordt gespecificeerd van 5% tot 100% van het bereik, nauwkeurigheid optellen ±(1%rdg), Crest Factor 1.4<CF<3 op volledige schaal & CF<6 op halve schaal.

ACA (400A/1000A Autorange)

ACV (Autorange)

DCV (Autorange)

Ohm (weerstand) (Autorange)

(Diode)

Bereik	Actief gebied	Overbelastingsbeveiliging
	0.6mA	600Vrms

Continuïteit ()

Bereik	Actief gebied	Overbelastingsbeveiliging
	<100 Ω	600Vrms

Frequentie (Hz) (Autorange)

Kennismaking met het instrument

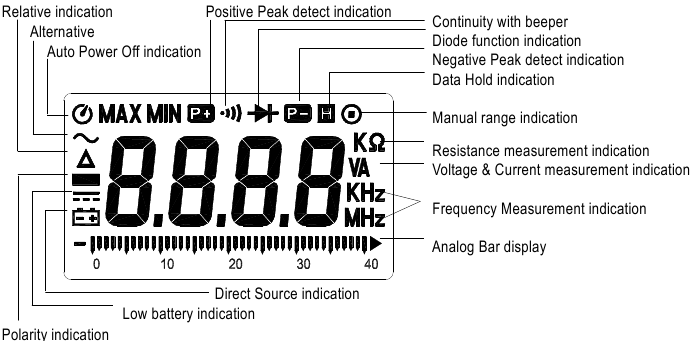

Symbooldefinitie:

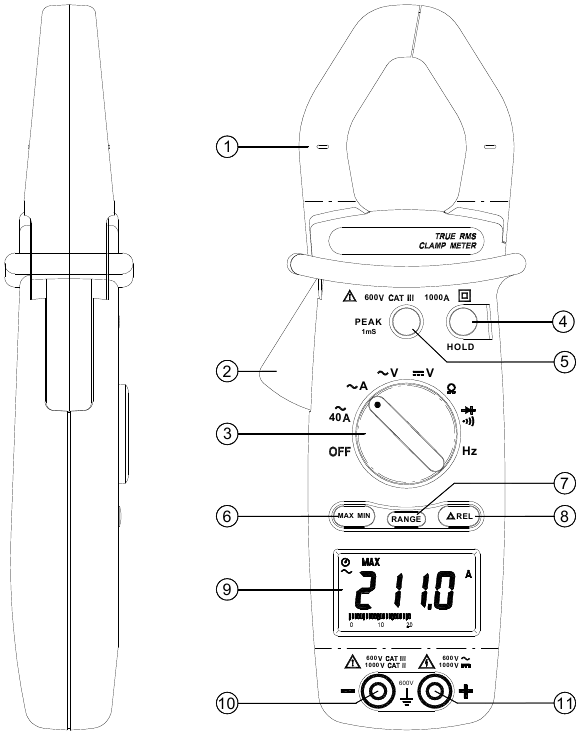

Onderdeel en positie

1. Stroommeetklem
2. Handgreep voor het openen van de klem
3. Functiekeuzeknop
4. Hold-knop
5. Piek Hold-knop
6. Maximale Minimale knop
7. Bereikknop
8. Relatieve knop
9. LCD-scherm
10. "COM"-aansluiting
11. "+" testaansluiting

Meetinstructie

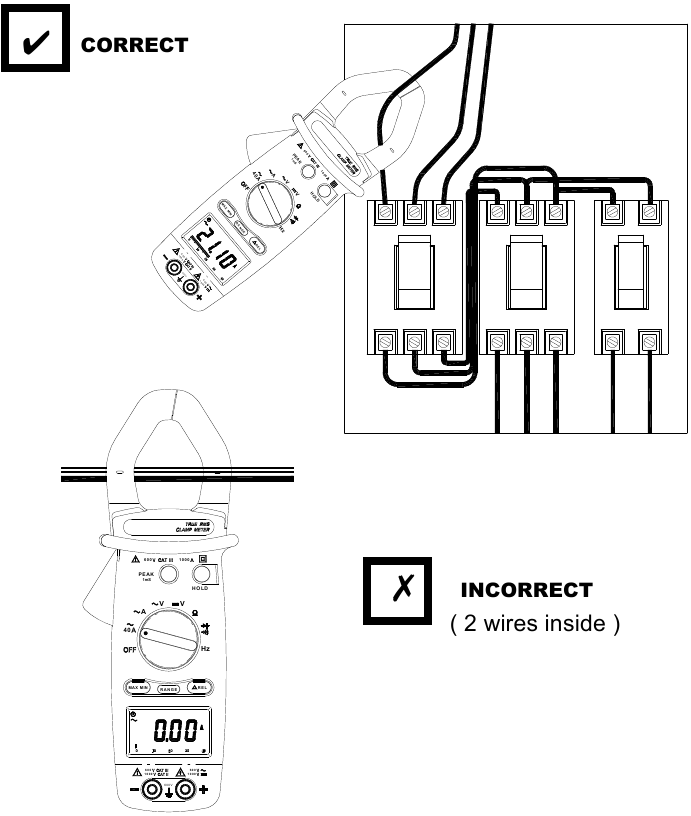

AC-stroommeting

Zet de hoofd functiekeuzeschakelaar op bereik.
Open de klem door op de handgreep voor het openen van de klem te drukken en steek de te meten kabel in de bek.
Sluit de klem en lees de waarde af van het LCD-scherm.
Opmerking:
Koppel voor deze meting om veiligheidsredenen de meetsnoeren los van de meter.
Als de uitlezing moeilijk af te lezen is, druk dan op de HOLD (vasthouden) knop en lees het resultaat later af.

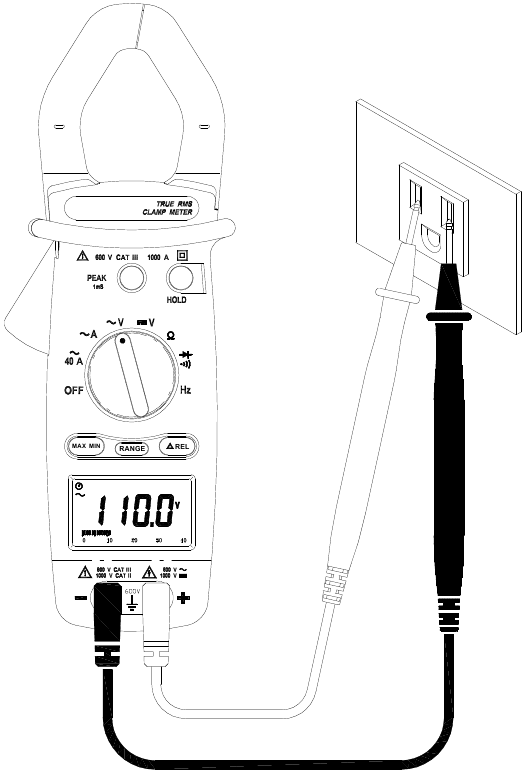

ACV-meting

Zet de hoofd functiekeuzeschakelaar op bereik.
Sluit de rode meetsnoer aan op de "+"-aansluiting en de zwarte op de "COM"-aansluiting.
Meet de spanning door de punten van de meetsnoeren aan te raken op het testcircuit waar de waarde van de spanning nodig is.
Lees het resultaat af van het LCD-scherm.

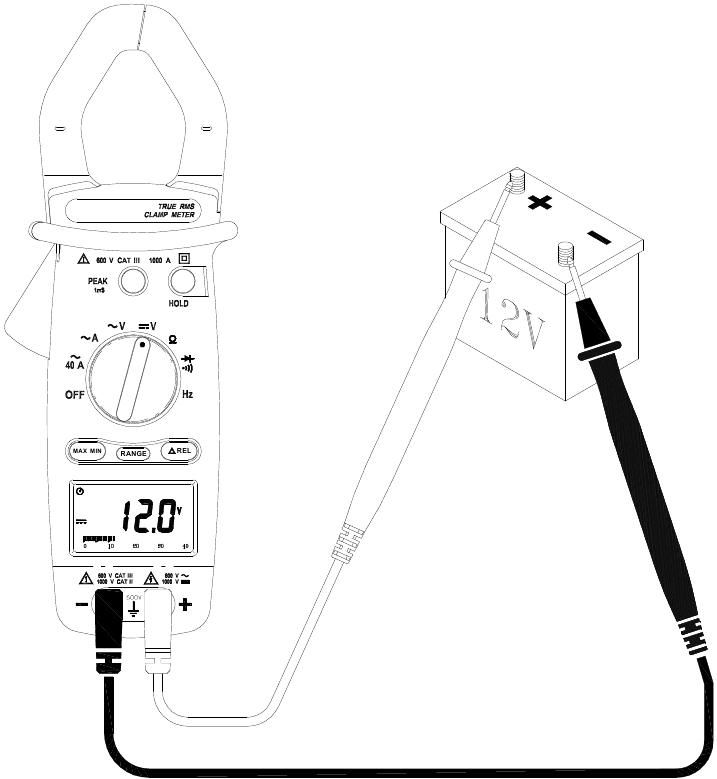

DCV-meting

Zet de hoofd functiekeuzeschakelaar op bereik.
Sluit de rode meetsnoer aan op de "+"-aansluiting en de zwarte op de "COM"-aansluiting.
Meet de spanning door de punten van de meetsnoeren aan te raken op het testcircuit waar de waarde van de spanning nodig is.
Lees het resultaat af van het LCD-scherm.

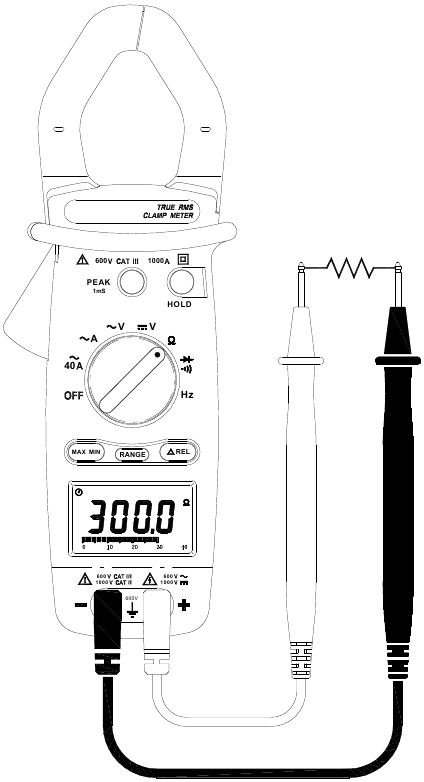

Weerstandsmeting

Zet de hoofdfunctie op het bereik "", controleer of de stroomleiding is losgekoppeld van het systeem.
Sluit de rode meetsnoer aan op de "+"-aansluiting en de zwarte op de "COM"-aansluiting.
Sluit de punten van de meetsnoeren aan op de punten waar de waarde van de weerstand nodig is.
Lees het resultaat af van het LCD-scherm.
Opmerking:
Wanneer u een weerstandswaarde van een circuitsysteem afneemt, zorg er dan voor dat de stroom is uitgeschakeld en dat alle condensatoren moeten worden ontladen.

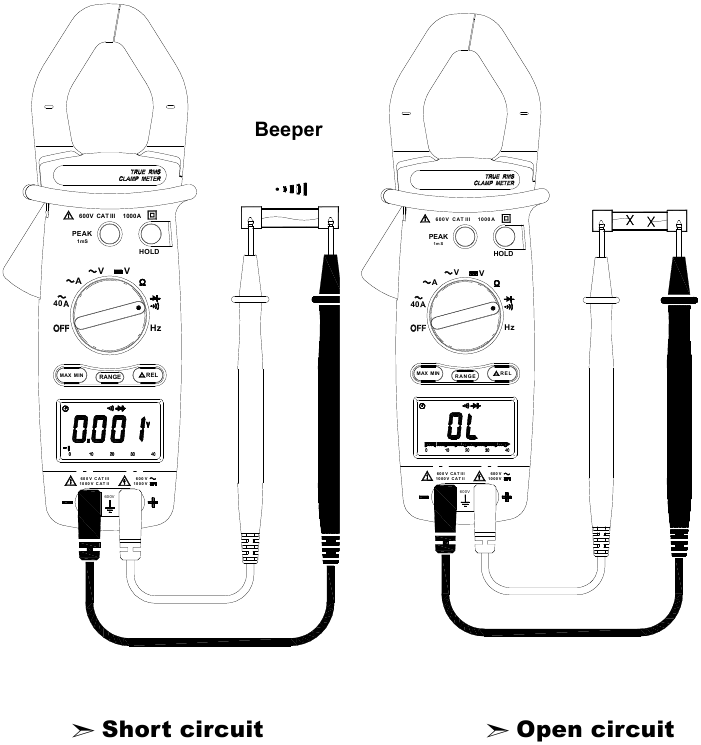

Continuïteitstest

Zet de hoofdfunctie op het bereik "", controleer of de stroomleiding is losgekoppeld van het systeem.
Sluit de rode meetsnoer aan op de "+"-aansluiting en de zwarte op de "COM"-aansluiting.
Sluit de punten van de meetsnoeren aan op de punten waar de geleidingsconditie nodig is.
Als de weerstand minder dan 100Ω is, klinkt de zoemer continu.

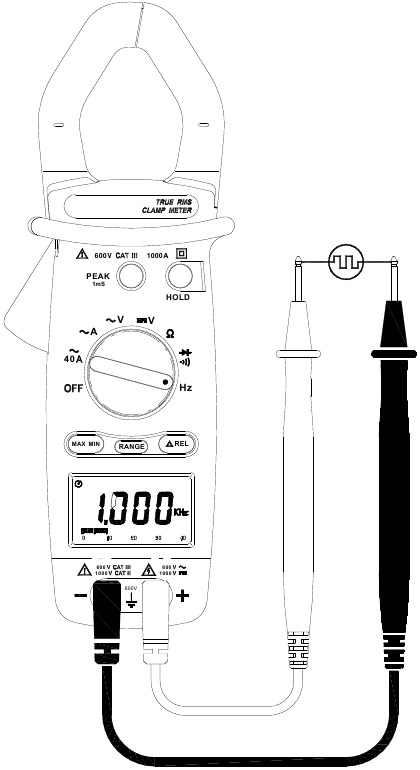

Frequentiemeeting vanaf de aansluitingen

Zet de hoofd functie op het bereik "".
Sluit de rode meetsnoer aan op de "+"-aansluiting en de zwarte op de "COM"-aansluiting.
Sluit de punt van de meetsnoeren aan op de punten waar de frequentie van het spanningssignaal nodig is.
Lees het resultaat af van het LCD-scherm.

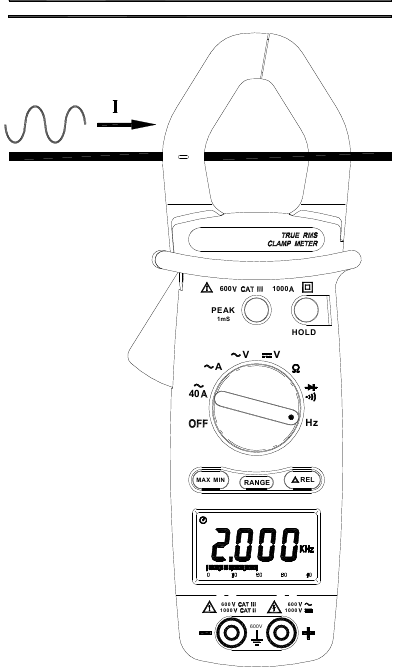

Frequentiemeeting met de klem

Zet de hoofd functiekeuzeschakelaar op het bereik "".
Open de klem door op de handgreep voor het openen van de klem te drukken en steek de te meten kabel in de klem.
Sluit de klem en lees de waarde af van het LCD-scherm.
Opmerking:
Bij het uitvoeren van een frequentiemeeting moet de gebruiker ofwel het aansluitingssignaal of het klemsignaal gebruiken, maar niet beide. Als beide bronnen worden toegepast, treedt er een fout in de uitlezing op.

Knopbediening

• „ Data Hold Function:
  De gebruiker kan op elk moment de huidige uitlezing vasthouden door op de "Hold" (vasthouden) knop te drukken en de vastgehouden gegevens vrijgeven door er nogmaals op te drukken.„
• Peak Hold Function:
  Deze meter is gebouwd met een piekholdfunctie van 1 ms in de ACA-, ACV- en DCV-bereiken.
  Voordat de gebruiker een piekholdbewerking wil uitvoeren, moet hij eerst het kalibratieproces voltooien.
  Om de kalibratiebewerking aan te roepen, moet de gebruiker de piekknop 2 seconden ingedrukt houden. Daarna wordt "CAL" op het LCD-scherm weergegeven en wordt de offset berekend en in de meter bewaard.
  Na de kalibratie kan de gebruiker P+ of P- kiezen door op de piekholdknop te drukken om de piekuitlezing te behouden. Door de piekknop 2 seconden ingedrukt te houden, keert de meter terug naar de normale werking.
  Zodra het functiebereik is gewijzigd, heeft de meter een nieuwe kalibratie nodig voor de piekmeting.
• MAX/MIN Function:
  Door eenmaal op de knop "MAX/MIN" te drukken, wordt de meter in de MAX-modus gezet.
  Door er nogmaals op te drukken, wordt de meter in de MIN-modus gezet.
  Door er nogmaals op te drukken, geeft de meter de huidige uitlezing weer en blijft hij de MAX- en MIN-verandering volgen. Deze modus wordt ook aangegeven door het knipperende symbool "MAX MIN".
  Door de "MAX/MIN" knop langer dan 2 seconden ingedrukt te houden, wordt de meter teruggezet in de normale werking.
• REL Function:
  Door op de "REL" knop te drukken, verandert het nulpunt in de huidige uitlezing en wordt de relatieve waarde op het LCD-scherm weergegeven.
  Door er nogmaals op te drukken, geeft de meter het relatieve nulpunt weer. Deze modus wordt ook aangegeven door het knipperende symbool "REL". Door de "REL" knop langer dan 2 seconden ingedrukt te houden, wordt de meter teruggezet in de normale werking.
• Range Function:
  Druk op de "RANGE" (bereik) knop om de handmatige bereikmodus te selecteren, en de annunciator wordt ingeschakeld en de meter blijft in hetzelfde bereik als voorheen.
  Om de handmatige bereikmodus te verlaten en terug te keren naar de automatische bereikmodus, houdt u de knop "RANGE" 1 seconde ingedrukt.

Batterij vervangen

1. Wanneer de batterijspanning onder het juiste werkingsbereik zakt, verschijnt het symbool op het LCD-scherm en moet de batterij worden vervangen.
2. Voordat u de batterij vervangt, zet u de hoofddraaiknop op "OFF" (uit) en koppelt u de meetsnoeren los.
   Open de achterklep met een schroevendraaier.
   Vervang de oude batterijen door een nieuwe 9V-batterij.
3. Sluit de achterklep en draai de schroef vast.

Onderhoud

Voordat u de meter opent, koppelt u beide meetsnoeren los en gebruikt u de meter nooit voordat de klep is gesloten.

Om verontreiniging of statische schade te voorkomen, raakt u de printplaat niet aan zonder de juiste statische bescherming.

* OPMERKING:

• Als de meter gedurende lange tijd niet zal worden gebruikt, verwijder dan de batterij en bewaar de meter niet in een omgeving met een hoge temperatuur of een hoge luchtvochtigheid.
• Wanneer u een stroommeting uitvoert, houd dan de kabel in het midden van de klem om een nauwkeuriger testresultaat te krijgen.
• Reparaties of onderhoud die niet in deze handleiding worden behandeld, mogen alleen worden uitgevoerd door gekwalificeerd personeel.

* REINIGING:
Veeg de behuizing periodiek af met een droge doek. Gebruik geen schuurmiddelen of oplosmiddelen op dit instrument.

Veiligheidsinformatie

Eerst lezen

• Lees de gebruikershandleiding voor gebruik en volg alle veiligheidsinformatie op.
• Gebruik de meter alleen zoals beschreven in deze gebruikershandleiding. Anders kan de meterbescherming worden aangetast.
• Gebruik deze meter nooit op een circuit met spanningen hoger dan 750Vrms @ 50/60 Hz.
• Gebruik de meter niet als de behuizing of de testsnoeren beschadigd lijken.
• Controleer de functiekeuzeschakelaar en zorg ervoor dat deze voor elke meting in de juiste positie staat.
• Voer geen weerstands- en continuïteitstest uit op een actief circuit.
• Wees uiterst voorzichtig bij het meten van actieve systemen met een spanning hoger dan 60V DC of 30V AC.
• Wees uiterst voorzichtig bij het werken rond stroomrails en blanke geleiders.
• Gebruik de meter niet in overbereik-/overbelastingsomstandigheden (OL).
• Vervang de batterij wanneer het symbool verschijnt om foutieve metingen te voorkomen.

Omgevingscondities:
Hoogte tot 2000 meter.
Bedrijfstemperatuur: 0°C ~ 40°C, <80% RV, niet-condenserend
Opslagtemperatuur: -10°C ~ 60°C, <70% RV, batterij verwijderd
Vervuilingsgraad: 2
Installatiecategorieën III (600V), II (1000V)

CENTER TECHNOLOGY CORP.
4/F NO. 415, Jung-Jeng Rd., 238 Shu-Lin, Taipei, Taiwan
TEL: 886-2-26763926
FAX: 886-2-26763925
E-Mail: center@centertek.com
http://www.centertek.com
