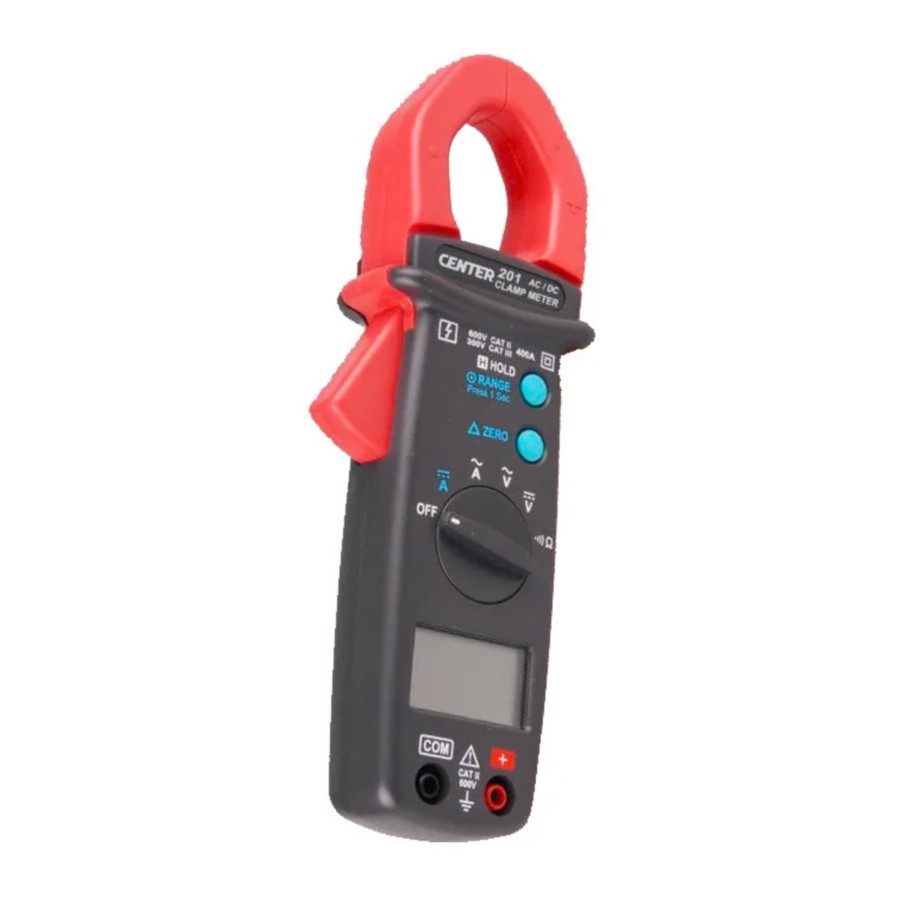

Center 201-handleiding

Veiligheidsinformatie

Gebruik de tester niet als de behuizing van de meter of de testdraad kapot lijkt te zijn.
Controleer de hoofdfunctionaliteitsknop en zorg ervoor dat deze in de juiste positie staat vóór elke meting.
Voer geen weerstands- en continuïteitstest uit op een actief voedingssysteem.
Pas geen spanning toe tussen de testterminals en de testterminal naar aarde die de maximale limiet overschrijdt die in deze handleiding is opgenomen.
Wees uiterst voorzichtig bij het meten van een actief systeem met een spanning hoger dan 60V DC of 30V AC.
Houd de vingers na de beschermring bij het meten via de testdraad.
Vervang de batterij wanneer het -symbool verschijnt om onjuiste gegevens te voorkomen.

Omgevingsomstandigheden:
Hoogte tot 2000 meter.
Bedrijfstemperatuur: 0°C ~ 40°C, <80% RV, niet-condenserend
Opslagtemperatuur: -10°C ~ 60°C, <70% RV, batterij verwijderd
Vervuilingsgraad: 2
Installatiecategorieën II

Uitleg van symbolen:
	Let op! Raadpleeg de bedieningsinstructies.
	Er kan gevaarlijke spanning aanwezig zijn bij de terminals.
	Dit instrument heeft dubbele isolatie.

Specificatie

Algemene specificatie

Digitaal display:
3 3/4 cijfers LCD-scherm met maximale uitlezing 3999

Analoog display:
42 segmenten snelle analoge balkweergave

Symbool en schaalbereik:
Past zich automatisch aan aan het bereik en het ingangssignaal

Polariteit:
Wanneer een negatief signaal op de tester wordt toegepast, wordt weergegeven.

Overbelasting:
Wanneer het signaal groter is dan het maximum, wordt weergegeven

Bemonsteringsfrequentie:
2 keer/sec voor digitale data
20 keer/sec voor analoge balk

Indicatie laag vermogen:
Wanneer de batterij zich onder het juiste werkbereik bevindt, verschijnt op het LCD-scherm.

Stroombron:
UM-4 of AAA 1.5V batterij x 2.

Levensduur batterij:
Ca. 50 uur (alkalinebatterij)

Automatische uitschakeling:
Als er gedurende 30 minuten geen toets- of knopbediening is, schakelt de meter zichzelf uit om het batterijverbruik te sparen. Deze functie kan worden uitgeschakeld door de ZERO (nul)-knop ingedrukt te houden en vervolgens het apparaat in te schakelen.

Klemopening:
30 mm

Afmetingen (L x B x H):
193 x 50 x 28 mm, 7,60 x 1,97 x 1,1 inch

Gewicht:
240 g, 8,46OZ (inclusief batterij)

Accessoire:
Handleiding, lederen etui, testdraad, batterij 1.5Vx2

Elektrische specificatie

De nauwkeurigheidsspecificatie wordt gedefinieerd als ±(...% uitlezing+...count)
Bij 23±5℃, ≦ 80 % RV

DCV (Autorange)
Bereik	Resolutie	Nauwkeurigheid	Ingangsimpedantie	Overbelastingsbeveiliging
400V	0.1V	1%+2	10M Ω	660Vrms
600V	1V
ACV (Autorange)
Bereik	Resolutie	Nauwkeurigheid	Ingangsimpedantie	Overbelastingsbeveiliging
		50Hz~500Hz
400V	0.1V	1.5%+5	10M Ω	660Vrms
600V	1V
DCA (Autorange)
Bereik	Resolutie	Nauwkeurigheid	Overbelastingsbeveiliging
40A	0.01A	2.5%+10	600Arms
400A	0.1A
ACA (Autorange)
Bereik	Resolutie	Nauwkeurigheid	Bandbreedte	Overbelastingsbeveiliging
40A	0.01A	2%+10	50Hz~500Hz	600Arms
400A	0.1A
Ohm ( Ω )
Bereik	Resolutie	Nauwkeurigheid	Max. testspanning	Overbelastingsbeveiliging
400Ω	0.1Ω	1%+2	1.5VDC	600Vrms
Continuïteit ( )
Bereik	Actief gebied	Max. testspanning	Overbelastingsbeveiliging
	< 40 Ohm	1.5 VDC	600Vrms

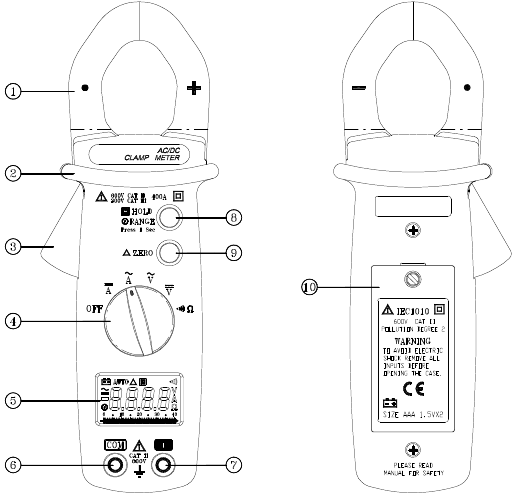

Kennismaking met het instrument

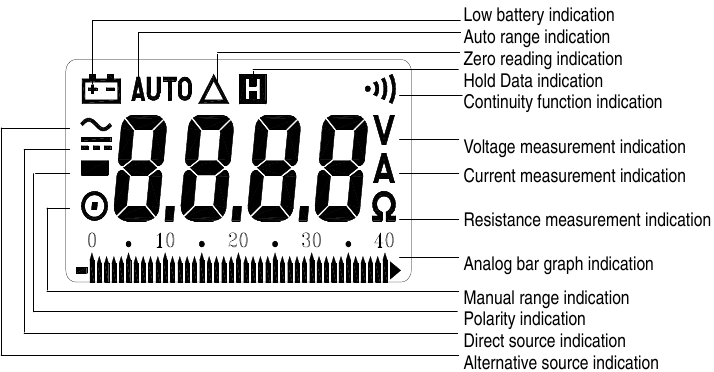

Symbooldefinitie

Knopinstructie

• Zero (nul)-knop
  Druk op de Zero (nul)-knop om de Zero (nul)-modus te openen, " △ " annunciate inschakelen en de display op nul zetten en de uitlezing wordt opgeslagen als referentiewaarde voor de volgende meting.
  Druk er nogmaals op, de " △ " annunciate knippert en de opgeslagen referentiewaarde wordt weergegeven.
  Houd de zero (nul)-knop 2 seconden ingedrukt om de zero (nul)-modus te verlaten.
  Wanneer de tester zich in de zero (nul)-modus bevindt, wordt de automatische bereikfunctie uitgeschakeld.
• Data Hold & Manual Range-knop
  De gebruiker kan de huidige uitlezing vasthouden en op het display houden door op de "Hold" (Vasthouden)-knop te drukken.
  Wanneer de hold-data niet langer nodig is, kan men de data-hold-bediening loslaten door nogmaals op de "Hold" (Vasthouden)-knop te drukken.
  Men kan de huidige uitlezing vasthouden door de hold-knop onmiddellijk in te drukken. Men kan ook het meetschaalbereik wijzigen door de RANGE (BEREIK)-knop ingedrukt te houden. Wanneer de decimale punt verandert, moet de gebruiker de knop loslaten en het schaalbereik blijft in het ingestelde bereik. Als de gebruiker de knop langer dan 2 seconden ingedrukt houdt, bevindt de tester zich weer in de automatische bereikmodus.
• Automatische uitschakeling uitschakelen
  Houd de " ZERO " (NUL)-knop ingedrukt en schakel vervolgens de meter in.

Meetinstructie

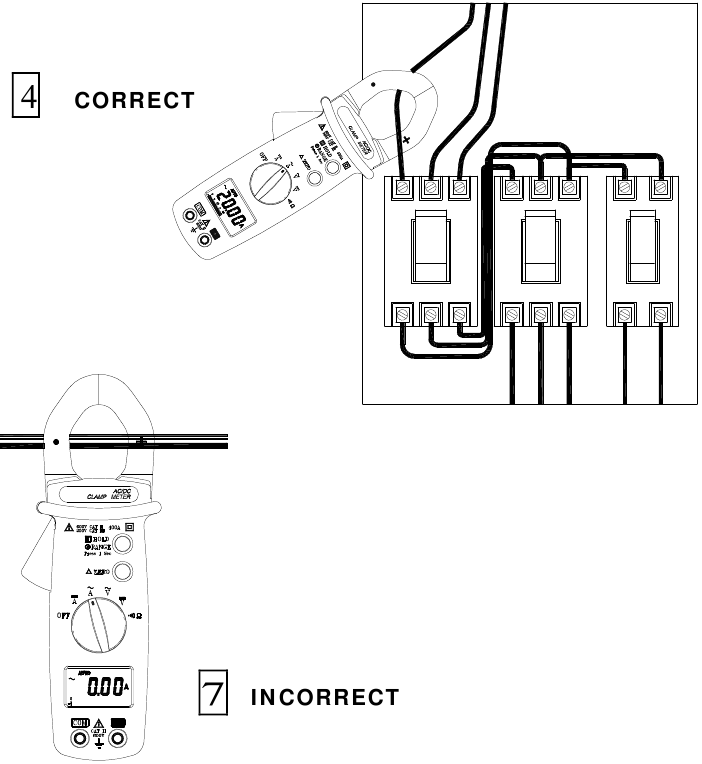

AC-stroommeting

Zet de hoofdfunctionaliteitskeuzeschakelaar op het A -bereik.
Open de klem door op de handgreep voor het openen van de klem te drukken en steek de te meten kabel in de bek.
Sluit de klem en lees de waarde af van het LCD-paneel.

Opmerking:
Koppel voor deze meting de testdraad los van de meter voor de veiligheid.
In sommige gevallen waarin de uitlezing moeilijk te lezen is, drukt u op de HOLD-knop en leest u het resultaat later af.

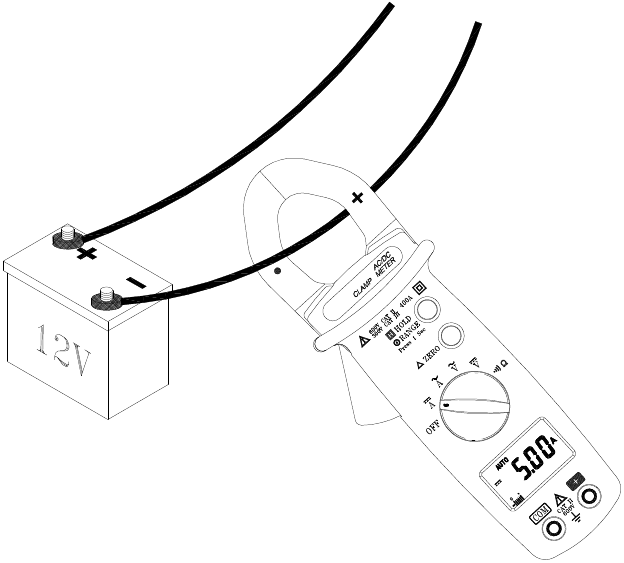

DC-stroommeting

Zet de hoofdfunctionaliteitskeuzeschakelaar op het A -bereik.
Druk op de ZERO (nul)-knop om de uitlezing op nul te zetten.
Pas, voordat u een stroom hoger dan 40 A meet, de schaal aan op het 400 A-bereik door op de bereikknop te drukken en voer vervolgens een automatische nulstelling uit.
Open de klem door op de handgreep voor het openen van de klem te drukken en steek de te meten kabel in de bek.
Sluit de klem en lees de waarde af van het LCD-paneel.

Opmerking:
Koppel voor deze meting de testdraad los van de meter voor de veiligheid.
In sommige gevallen waarin de uitlezing moeilijk te lezen is, drukt u op de HOLD-knop en leest u het resultaat later af.

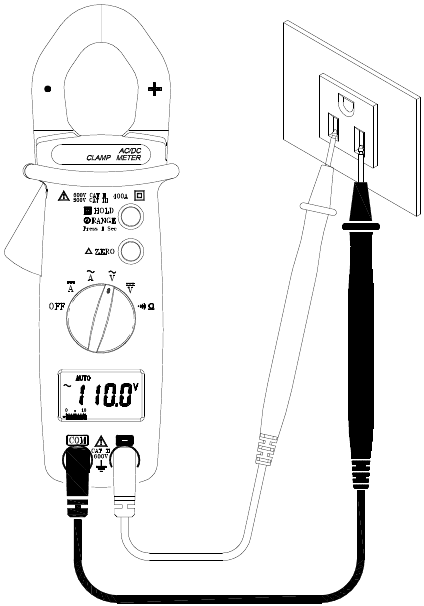

AC-spanningsmeting

De maximale ingangsspanning is 600V AC/DC. Probeer geen spanningsmetingen uit te voeren die dit kunnen overschrijden om elektrische schokken en/of schade aan dit instrument te voorkomen.

Zet de hoofdfunctionaliteitskeuzeschakelaar op het V -bereik.
Sluit de rode testdraad aan op de "+"-terminal en de zwarte op de "COM"-terminal.
Meet de spanning door de testdraadpunten aan te raken op het testcircuit waar de spanningswaarde nodig is.
Lees het resultaat af van het LCD-paneel.

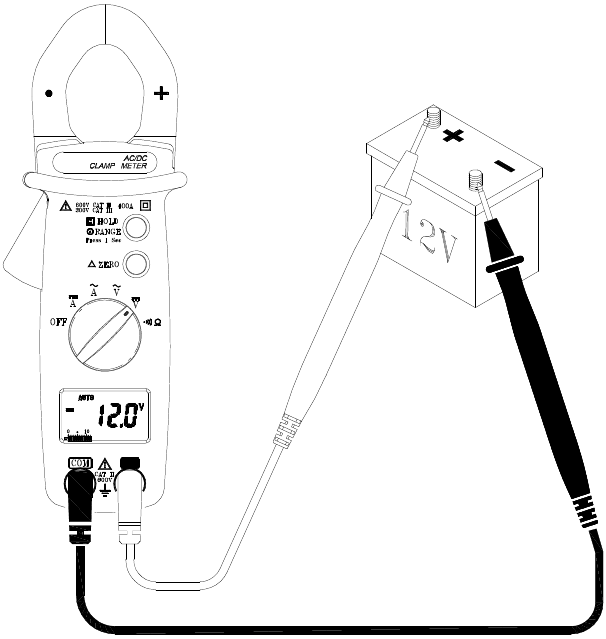

DC-spanningsmeting

De maximale ingangsspanning is 600V AC/DC. Probeer geen spanningsmetingen uit te voeren die dit kunnen overschrijden om elektrische schokken en/of schade aan dit instrument te voorkomen.

Zet de hoofdfunctionaliteitskeuzeschakelaar op het V -bereik.
Sluit de rode testdraad aan op de "+"-terminal en de zwarte op de " COM "-terminal.
Meet de spanning door de testdraadpunten aan te raken op het testcircuit waar de spanningswaarde nodig is.
Lees het resultaat af van het LCD-paneel.

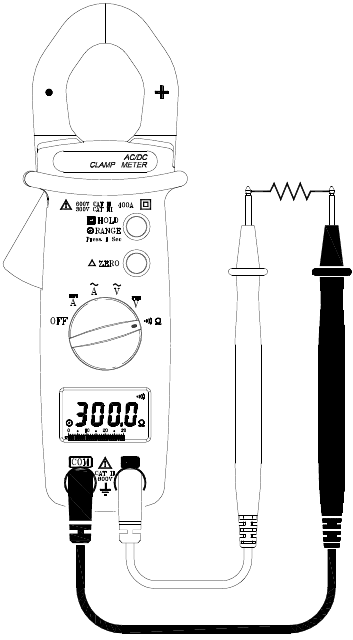

Weerstandsmeting

Schakel de hoofdfunctie naar het -bereik.
Sluit de rode testdraad aan op de "+"-terminal en de zwarte op de " COM "-terminal.
Sluit het uiteinde van de testdraden aan op de punten waar de waarde van de weerstand nodig is.
Lees het resultaat af van het LCD-paneel.

Opmerking:
Wanneer u een weerstandswaarde afneemt van een circuitsysteem, zorg er dan voor dat de stroom is uitgeschakeld en dat alle condensatoren moeten worden ontladen.

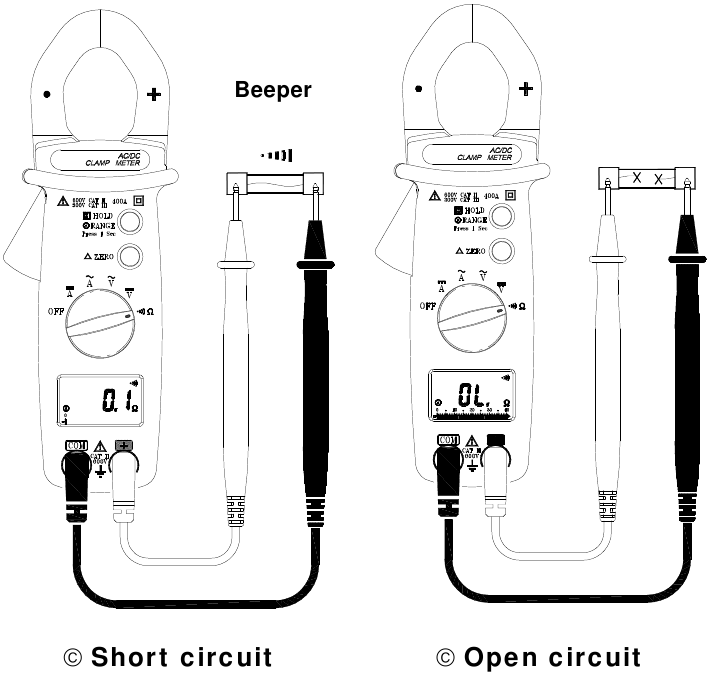

Continuïteitstest

Schakel de hoofdfunctie naar het -bereik.
Sluit de rode testdraad aan op de "+"-terminal en de zwarte op de "COM"-terminal.
Sluit het uiteinde van de testdraden aan op de punten waar de geleidingsconditie nodig is.
Als de weerstand lager is dan 40Ω, klinkt de zoemer continu.

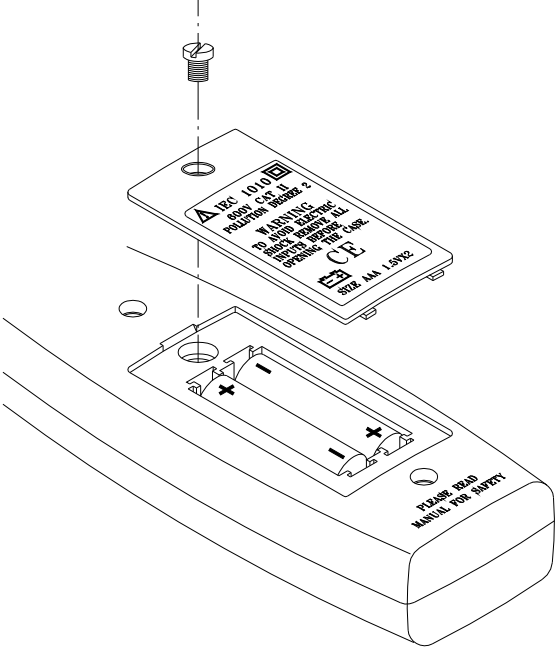

Batterij vervangen

Om elektrisch gevaar of schokken te voorkomen, schakelt u de stroomtang uit en koppelt u de testdraden los voordat u het batterijdeksel verwijdert

1. Wanneer de batterijspanning onder het juiste werkbereik daalt, verschijnt het symbool op het LCD-scherm en de batterij moet worden vervangen.
2. Voordat u de batterij vervangt, zet u de hoofddraaiknop op "OFF" (UIT).
   Open het deksel van het batterijcompartiment met een schroevendraaier.
   Vervang de oude batterijen door twee UM-4- of AAA-batterijen.
3. Sluit het deksel van de batterijcompartimenten en draai de schroef vast.

Onderhoud

Koppel, voordat u het batterijklepje opent, beide testdraden los en gebruik de meter nooit voordat het batterijklepje is gesloten.

Raak, om besmetting of statische schade te voorkomen, de printplaat niet aan zonder de juiste statische bescherming.

OPMERKING
* Als de meter lange tijd niet wordt gebruikt, verwijder dan de batterij en bewaar de meter niet in een omgeving met hoge temperatuur of hoge luchtvochtigheid.
* Wanneer u een stroommeting uitvoert, houdt u de kabel in het midden van de klem voor een nauwkeuriger testresultaat.
* Reparaties of onderhoud die niet in deze handleiding worden beschreven, mogen alleen worden uitgevoerd door gekwalificeerd personeel.

REINIGING
Veeg de behuizing periodiek af met een droge doek en reinigingsmiddel.
Gebruik geen schuurmiddelen of oplosmiddelen op dit instrument.
