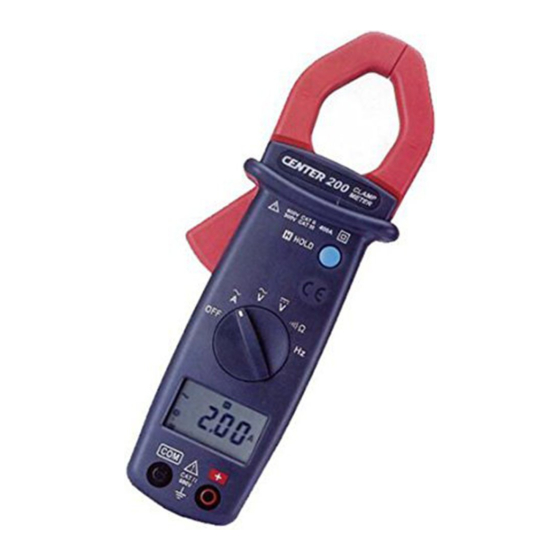

Center 200-handleiding

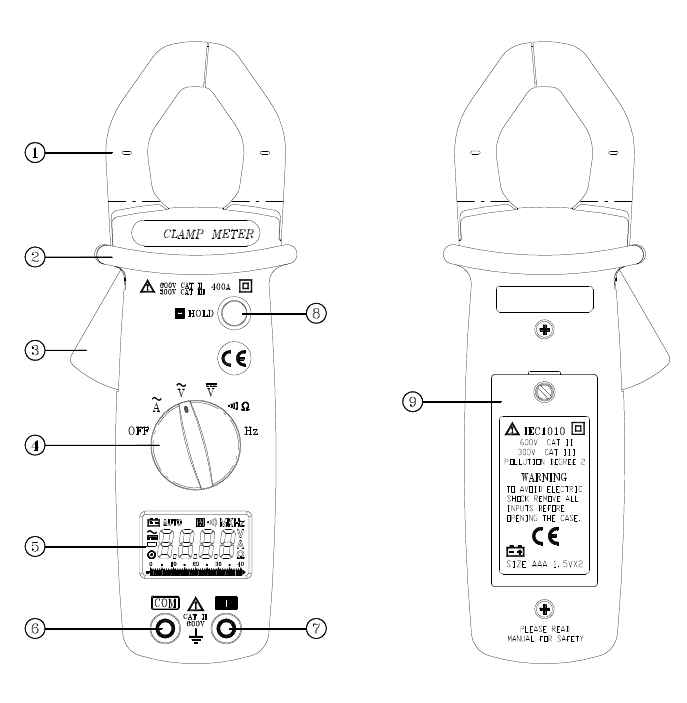

Kennismaking met het instrument

1. Stroomsensor klem
2. Veiligheidsbeschermingsring
3. Handgreep voor het openen van de klem
4. Functieselectieknop
5. LCD-scherm
6. COM-ingangsklem
7. Positieve ingangsklem
8. Data hold-knop
9. Batterijvak

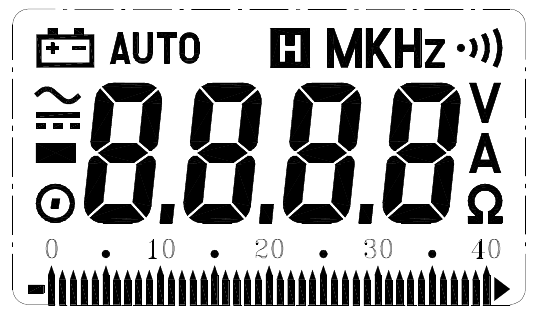

Symbooldefinitie:

	Indicatie batterij bijna leeg
AUTO	Indicatie automatisch bereik
	Indicatie handmatig bereik
	Indicatie gegevens vasthouden
	Indicatie continuïteitsfunctie
V	Indicatie spanningsmeting
A	Indicatie stroommeting
	Indicatie alternatieve bron
	Indicatie directe bron
	Polariteitsindicatie
	Analoge staafdiagramindicatie
MK Hz	Indicatie frequentiemeting

Meetinstructie

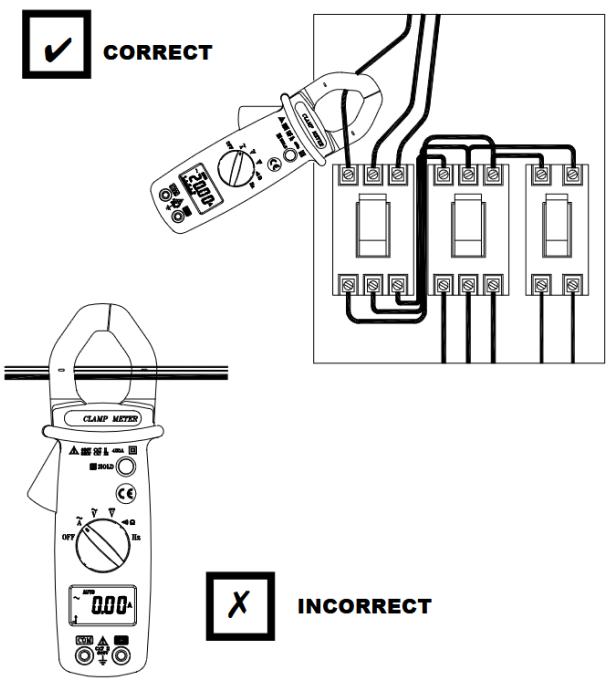

ACA-meting

Zet de hoofd functieschakelaar op het A bereik. Open de klem door op de handgreep voor het openen van de bek te drukken en steek de te meten kabel in de bek.
Sluit de klem en lees de waarde af van het LCD-scherm.
Opmerking:
Koppel voor deze meting de meetsnoer los van de meter voor de veiligheid.
In sommige gevallen waarin de waarde moeilijk af te lezen is, drukt u op de HOLD (Vasthouden)-knop en leest u het resultaat later af.

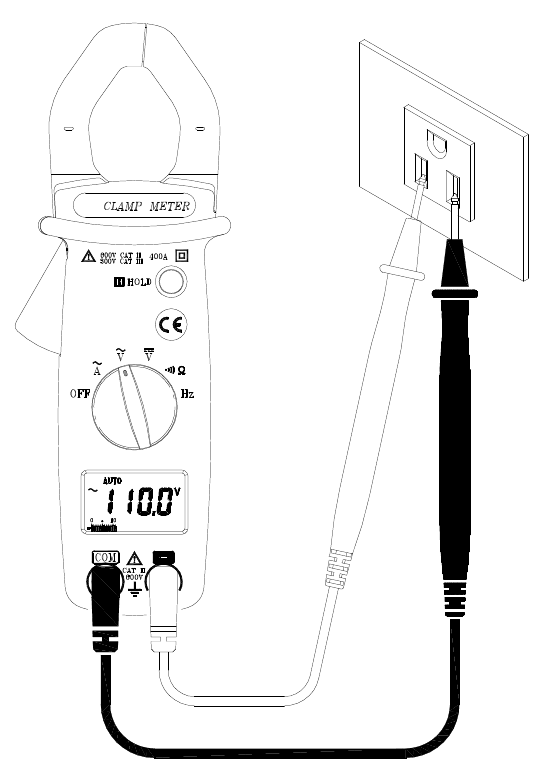

ACV-meting

Zet de hoofd functieschakelaar op het V bereik. Sluit de rode meetsnoer aan op de "+"-aansluiting en de zwarte op de " COM "-aansluiting.
Meet de spanning door de meetsnoertips aan te raken op het testcircuit waar de spanningswaarde nodig is.
Lees het resultaat af van het LCD-scherm.

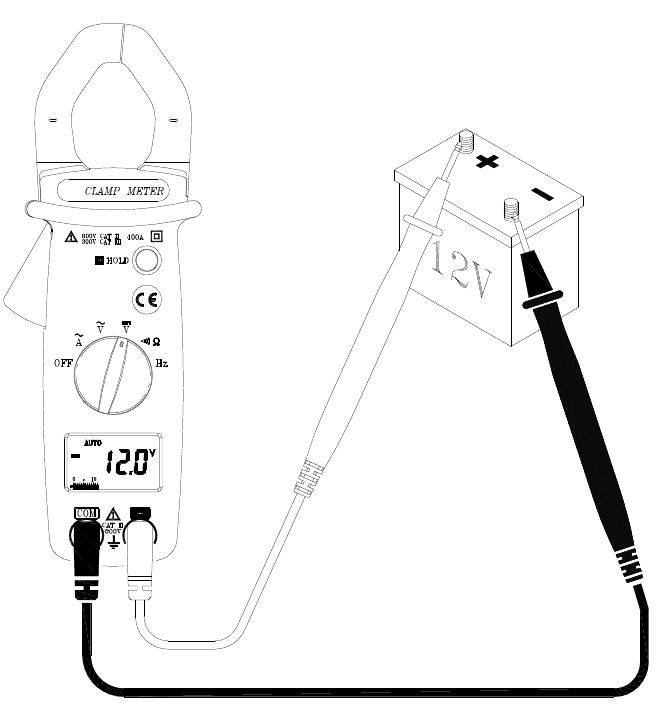

DCV-meting

Zet de hoofd functieschakelaar op het V bereik. Sluit de rode meetsnoer aan op de "+"-aansluiting en de zwarte op de " COM "-aansluiting.
Meet de spanning door de meetsnoertips aan te raken op het testcircuit waar de spanningswaarde nodig is.
Lees het resultaat af van het LCD-scherm.

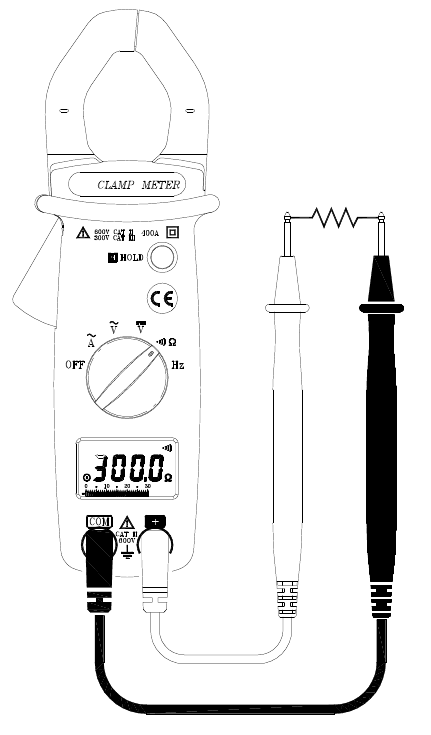

Weerstandsmeting

Zet de hoofd functie op bereik. Sluit de rode meetsnoer aan op de "+"-aansluiting en de zwarte op de " COM "-aansluiting.
Sluit de tip van de meetsnoeren aan op de punten waar de waarde van de weerstand nodig is.
Lees het resultaat af van het LCD-scherm.
Opmerking:
Wanneer u een weerstandswaarde uit een circuitsysteem haalt, zorg er dan voor dat de stroom is uitgeschakeld en dat alle condensatoren moeten worden ontladen.

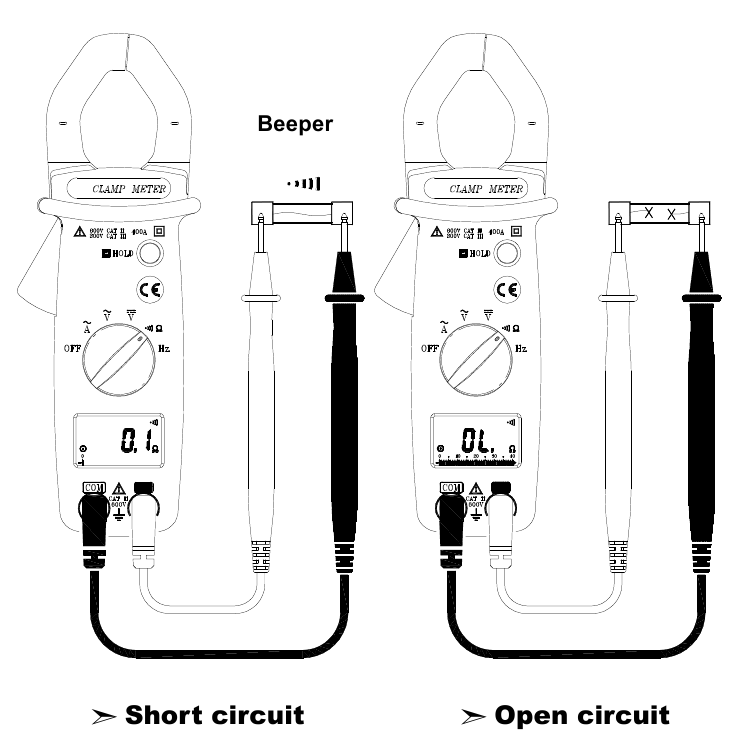

Continuïteitstest

Zet de hoofd functie op bereik. Sluit de rode meetsnoer aan op de "+"-aansluiting en de zwarte op de " COM "-aansluiting.
Sluit de tip van de meetsnoeren aan op de punten waar de geleidingsconditie nodig is.
Als de weerstand lager is dan 40Ω, klinkt de zoemer continu.

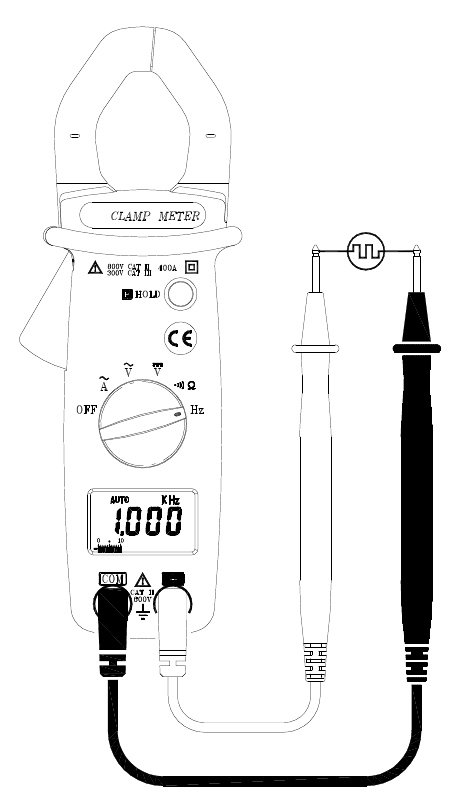

Frequentiemeting vanaf de aansluitingen

Zet de hoofd functie op " Hz "-bereik. Sluit de rode meetsnoer aan op de "+"-aansluiting en de zwarte op de " COM "-aansluiting.
Sluit de tip van de meetsnoeren aan op de punten waar de waarde van de weerstand nodig is.
Sluit de tip van de meetsnoeren aan op de punten waar de frequentie van het spanningssignaal nodig is.
Lees het resultaat af van het LCD-scherm.

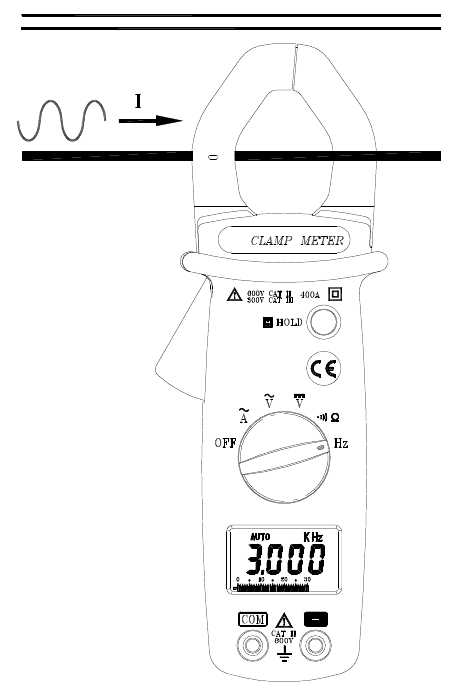

Frequentiemeting met de klem

Zet de hoofd functieschakelaar op " Hz "-bereik.
Open de klem door op de handgreep voor het openen van de klem te drukken en steek de te meten kabel in de klem.
Sluit de klem en lees de waarde af van het LCD-scherm.
Opmerking:
Bij het uitvoeren van een frequentiemeting moet de gebruiker ofwel het terminalsignaal ofwel het klemsignaal gebruiken, maar niet beide. Als beide bronnen worden toegepast, treedt er een fout op.

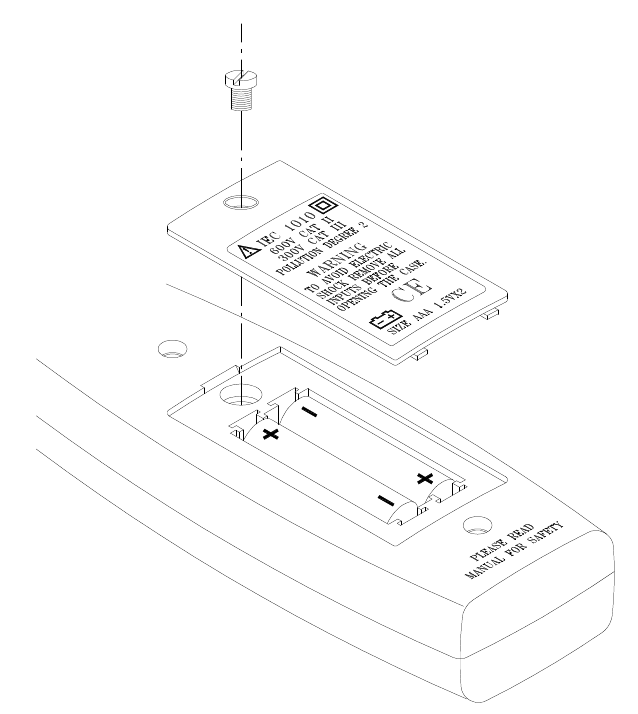

Batterij vervangen

1. Wanneer de batterijspanning onder het juiste werkbereik zakt, verschijnt het-symbool op het LCD-scherm en moet de batterij worden vervangen.
2. Schakel voordat u de batterij vervangt de hoofdknop naar "OFF" (UIT) en koppel de meetsnoeren los.
   Open de deksel van het batterijvak met een schroevendraaier.
   Vervang de oude batterijen door twee UM-4- of AAA-batterijen.
3. Sluit de deksel van het batterijvak en draai de schroef vast.

Onderhoud

Koppel voordat u de batterijklep opent beide meetsnoeren los en gebruik de meter nooit voordat de batterijklep is gesloten.

Om besmetting of statische schade te voorkomen, mag u de printplaat niet aanraken zonder de juiste statische bescherming.

OPMERKING

• Als de meter lange tijd niet wordt gebruikt, verwijder dan de batterij en bewaar de meter niet in een omgeving met een hoge temperatuur of een hoge luchtvochtigheid.
• Wanneer u een stroommeting uitvoert, houdt u de kabel in het midden van de klem om een nauwkeuriger testresultaat te krijgen.
• Reparaties of onderhoud die niet in deze handleiding worden beschreven, mogen alleen worden uitgevoerd door gekwalificeerd personeel.

REINIGING
Veeg de behuizing regelmatig af met een droge doek en reinigingsmiddel.
Gebruik geen schuurmiddelen of oplosmiddelen op dit instrument.

Veiligheidsinformatie

Gebruik de tester niet als de behuizing van de meter of de meetsnoer er kapot uitziet.
Controleer de hoofd functieschakelaar en zorg ervoor dat deze zich in de juiste positie bevindt vóór elke meting. Voer geen weerstands- en continuïteitstest uit op een actief energiesysteem.
Breng geen spanning aan tussen de testterminals en de testterminal naar aarde die de maximale limiet overschrijdt die in deze handleiding is opgenomen.
Wees uiterst voorzichtig bij het meten van een actief systeem met een spanning hoger dan 60V DC of 30V AC. Houd de vingers achter de beschermingsring bij het meten via de meetsnoer.
Vervang de batterij wanneer het symbool verschijnt om onjuiste gegevens te voorkomen.

Omgevingscondities:
Hoogte tot 2000 meter.
Bedrijfstemperatuur: 0°C ~ 40°C, <80% RV, niet-condenserend
Opslagtemperatuur: -10°C ~ 60°C, <70% RV, batterij verwijderd
Vervuilingsgraad: 2
Installatiecategorieën II

Uitleg van symbolen:
Let op! Raadpleeg de bedieningsinstructies.
Er kan gevaarlijke spanning aanwezig zijn op de aansluitingen.
Dit instrument heeft een dubbele isolatie.

Specificatie

Algemene specificatie:
Digitaal display:
3 3/4 cijfers LCD-scherm met een maximale waarde van 3999
Analoog display: 42 segmenten snelle analoge staafweergave
Symbool en schaalbereik:
automatisch aanpassen aan het bereik en het ingangssignaal
Polariteit:
Wanneer een negatief signaal op de tester wordt toegepast, wordt weergegeven.
Overbelasting:
Wanneer het signaal groter is dan het maximum, wordt weergegeven
Samplefrequentie:
2 keer/sec voor digitale gegevens
20 keer/sec voor analoge staaf
Indicatie laag vermogen:
Wanneer de batterij zich onder het juiste werkbereik bevindt, wordt weergegeven op het LCD-scherm.
Stroombron: UM-4 of AAA 1,5V batterij x 2.
Automatische uitschakeling:
Als er gedurende 30 minuten geen toets- of draaiknop wordt bediend, schakelt de meter zichzelf uit om het batterijverbruik te sparen.
Klemopeningsgrootte: 25 mm Afmetingen (L x B x H):
193 x 50 x 28 mm, 7,60 x 1,97 x 1,1 inch
Gewicht: 230 g (inclusief batterij)
Accessoire:
Handleiding, leren etui, meetsnoer, batterij 1,5Vx2
Levensduur batterij: ongeveer 250 uur (alkalinebatterij)

Elektrische specificatie:
De nauwkeurigheidsspecificatie wordt gedefinieerd als ±(...%waarde+...telling )
Bij 23±5℃, ≦80 %RV

DCV (automatisch bereik)

ACV (automatisch bereik)

ACA (automatisch bereik)

Ohm ( Ω )

Continuïteit ( )

Bereik	Actief gebied	MAX. testspanning	Overbelastingsbeveiliging
	<40 Ohm	1,5 VDC	600Vrms

Frequentie (Hz) (automatisch bereik)
