Center 210 Handleiding

Veiligheidsinformatie

• Lees de gebruikershandleiding voor gebruik en volg alle veiligheidsinformatie op.
• Gebruik de meter alleen zoals aangegeven in deze gebruikershandleiding. Anders kan de bescherming van de meter worden aangetast.
• Gebruik deze meter nooit op een circuit met spanningen hoger dan 750 Vrms @ 50/60 Hz.
• Gebruik de meter niet als de behuizing of de meetsnoeren beschadigd lijken.
• Controleer de functieschakelaar en zorg ervoor dat deze in de juiste stand staat voor elke meting.
• Voer geen weerstands- en continuïteitstests uit op een stroomvoerend circuit.
• Wees uiterst voorzichtig bij het meten van stroomvoerende systemen met een spanning van meer dan 60 V DC of 30 V AC.
• Wees uiterst voorzichtig bij het werken rond stroomrails en blanke geleiders.
• Gebruik de meter niet in overbereik-/overbelastingsomstandigheden (OL).
• Vervang de batterij wanneer het symbool verschijnt om foutieve metingen te voorkomen.

Omgevingscondities:
Hoogte tot 2000 meter.
Bedrijfstemperatuur: 0°C ~ 40°C, <80% RH, niet-condenserend
Opslagtemperatuur: -10°C ~ 60°C, <70% RH, batterij verwijderd
Vervuilingsgraad: 2
Installatiecategorieën III (600V), II (1000V)

Uitleg van symbolen:

	Let op! Raadpleeg de bedieningsinstructies.
	Er kan gevaarlijke spanning aanwezig zijn op de aansluitingen.
	Dit instrument heeft dubbele isolatie.

Gebruik bij onderhoud alleen gespecificeerde vervangingsonderdelen.

Specificatie

Algemene specificatie

Digitaal display:
3 3/4 cijfers LCD-display met maximale uitlezing 3999

Analoog display:
Snelle analoge bargrafiekweergave met 42 segmenten

Symbool en schaalbereik:
Automatische weergave volgens symbolen en bereikingangssignaal

Polariteit:
Weergegeven wanneer een negatief signaal wordt toegepast op de ingang

Overbelasting:
wordt weergegeven wanneer het ingangssignaal de meetlimiet overschrijdt in het bereik van 40A, weerstand en continuïteit.
In het spannings-, stroom- en frequentiebereik wordt dit symbool niet weergegeven, zelfs niet als de uitlezing de meetlimiet bereikt. De meetlimiet van deze bereiken is:
ACV: 750V
DCV: 1000V
ACA: 1000A
Hz: 10KHz

Samplesnelheid:
2 keer/sec voor digitale gegevens; 20 keer/sec voor analoge staaf

Indicatie batterij bijna leeg:
wordt weergegeven wanneer de batterijspanning lager is dan de vereiste spanning

Stroombron: 9V, NEDA1604 of 6F22 of 006P
Levensduur batterij: 180 uur typisch (alkaline)

Automatische uitschakeling:
De meter schakelt zichzelf uit als er gedurende 30 minuten geen drukknop- of draaischakelaarbediening is.
Om deze functie te deactiveren, drukt u op de knop "MAX MIN" (MAX MIN) en houdt u deze ingedrukt en schakelt u vervolgens de sonde in.

Afmeting klemopening: 40 mm
Afmeting (L x B x H): 242 x 66 x 36 mm, 9,53 x 2,60 x 1,42 inch
Gewicht: 400 g, 14,10 OZ (inclusief batterij)
Accessoire:
Handleiding, Draagtas, Meetsnoer, 9V Batterij

Elektrische specificatie

De nauwkeurigheidsspecificatie wordt gedefinieerd als ±(...%uitlezing+...aantal ) Bij 23±5, ≦80 %RV

ACA (400A/1000A Autorange)

ACV (Autorange)

DCV (Autorange)

Ohm (Weerstand) (Autorange)

(Diode)

Bereik	Actief gebied	Overbelastingsbeveiliging
	0,6mA	600Vrms

Continuïteit ( )

Bereik	Actief gebied	Overbelastingsbeveiliging
	<100 Ω	600Vrms

Frequentie (Hz) (Autorange)

Kennismaking met het instrument

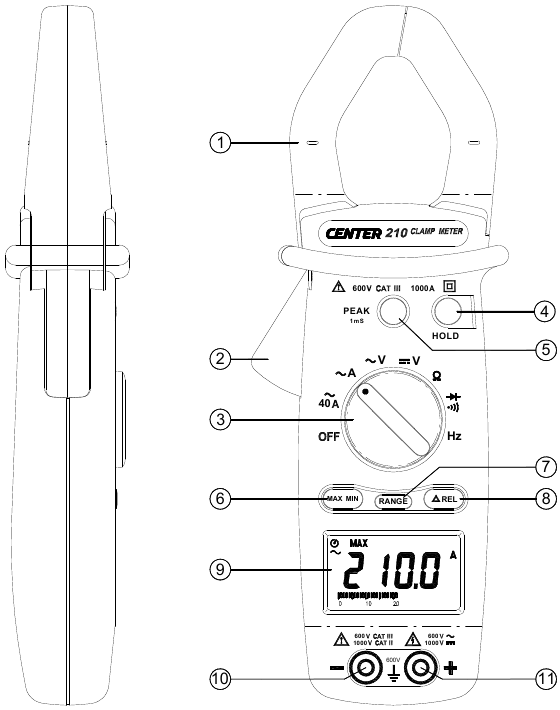

Onderdeel en positie

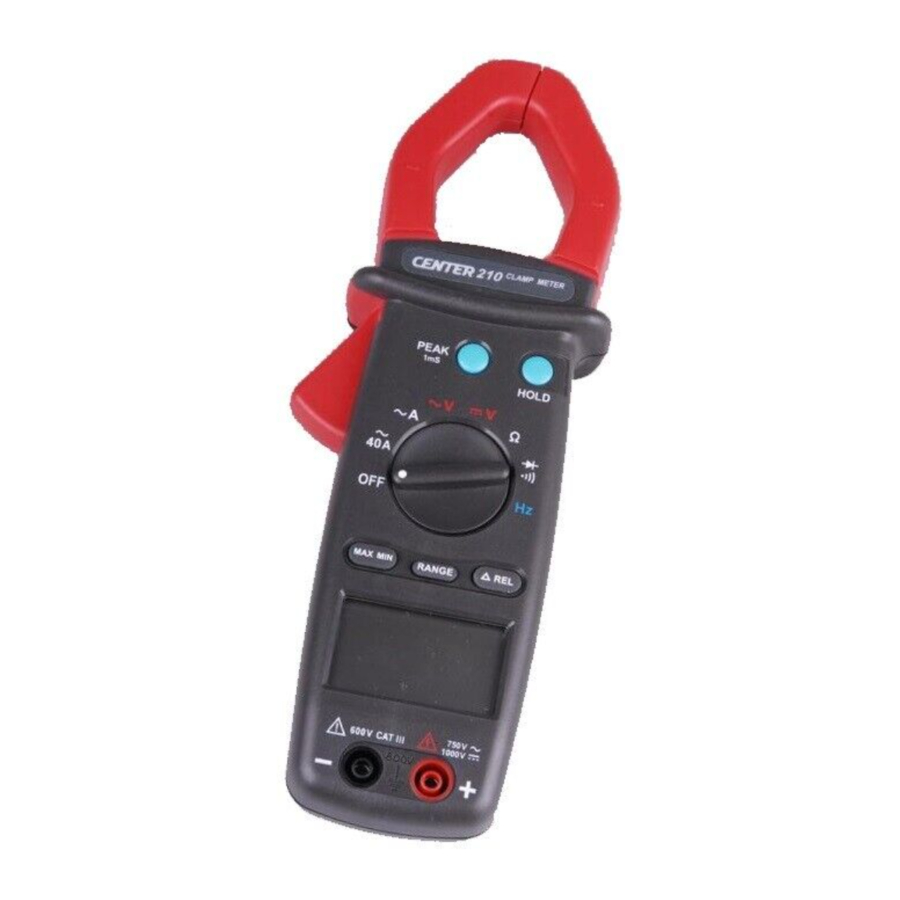

1. Stroommeetklem
2. Handgreep voor het openen van de klem
3. Functiekeuzeknop
4. Hold-knop
5. Peak Hold-knop
6. Maximale minimale knop
7. Bereikknop
8. Relatieve knop
9. LCD-scherm
10. "COM"-aansluiting
11. " + "-testaansluiting

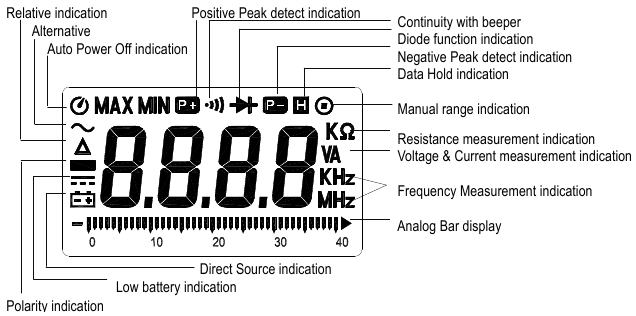

Symbooldefinitie

Meetinstructie

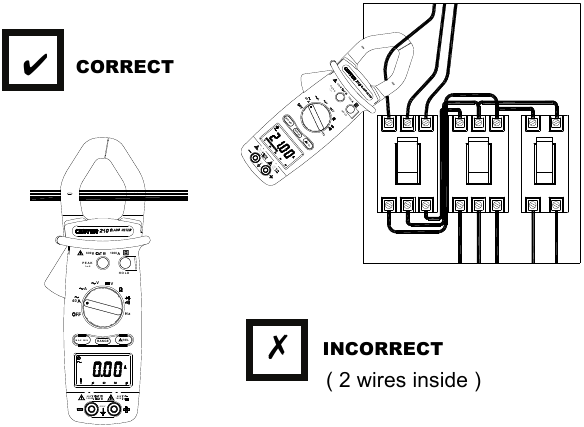

AC-stroommeting

Zet de hoofdfunctieschakelaar op het ~A-bereik.
Open de klem door op de handgreep voor het openen van de bek te drukken en steek de te meten kabel in de bek.
Sluit de klem en lees de waarde af van het LCD-paneel.

Opmerking:
Koppel voor deze meting de meetleiding los van de meter voor de veiligheid.
In sommige gevallen, wanneer de waarde moeilijk af te lezen is, drukt u op de HOLD (vasthouden) button (knop) en leest u het resultaat later af.

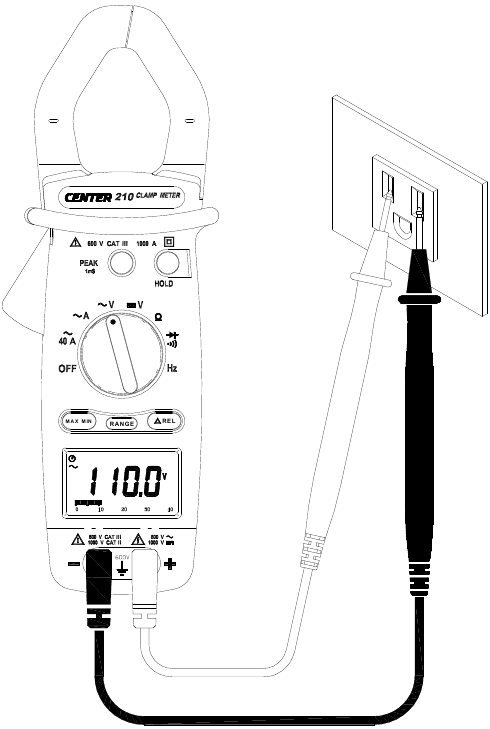

ACV-meting

Zet de hoofdfunctieschakelaar op het ~V-bereik.
Sluit de rode meetleiding aan op de "+"-aansluiting en de zwarte op de " COM "-aansluiting.
Meet de spanning door de punten van de meetleiding tegen het testcircuit te houden waar de spanningswaarde nodig is.
Lees het resultaat af van het LCD-paneel.

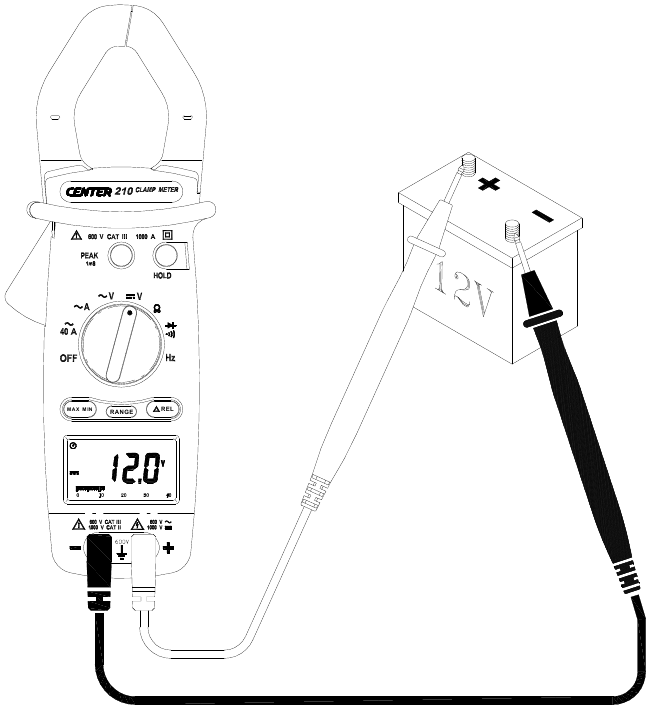

DCV-meting

Zet de hoofdfunctieschakelaar op het -bereik.
Sluit de rode meetleiding aan op de "+"-aansluiting en de zwarte op de " COM "-aansluiting.
Meet de spanning door de punten van de meetleiding tegen het testcircuit te houden waar de spanningswaarde nodig is.
Lees het resultaat af van het LCD-paneel.

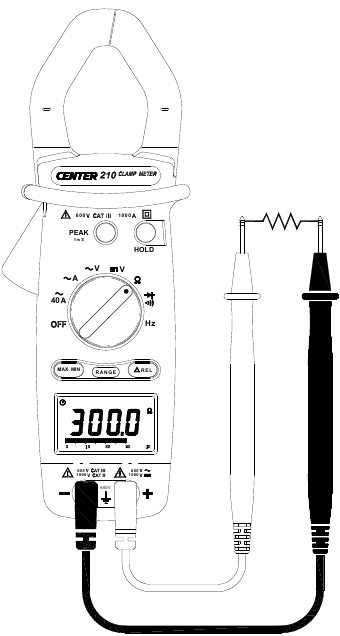

Weerstandsmeting

Zet de hoofdfunctie op het ""-bereik, controleer of de voedingslijn is losgekoppeld van het systeem.
Sluit de rode meetleiding aan op de "+"-aansluiting en de zwarte op de " COM "-aansluiting.
Sluit de punten van de meetleidingen aan op de punten waar de waarde van de weerstand nodig is.
Lees het resultaat af van het LCD-paneel.

Opmerking:
Wanneer u de weerstandswaarde van een circuitsysteem afneemt, moet u ervoor zorgen dat de stroom is uitgeschakeld en dat alle condensatoren moeten worden ontladen.

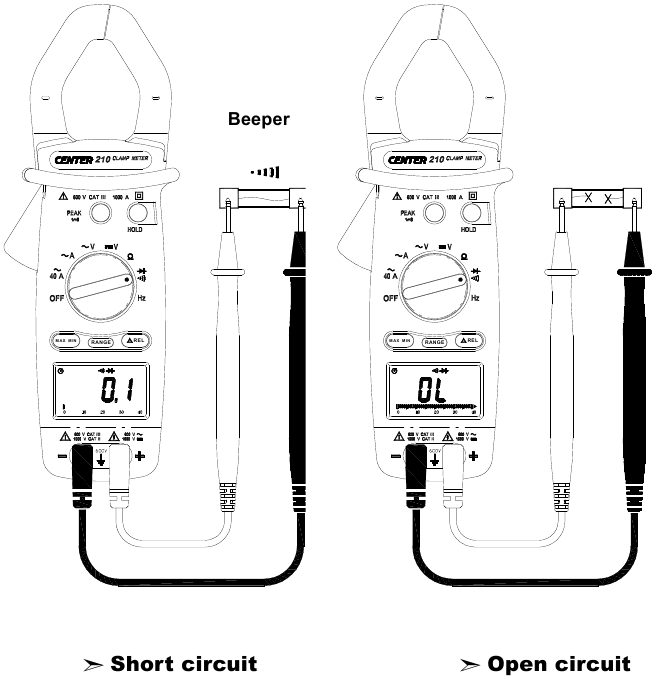

Continuïteitstest

Zet de hoofdfunctie op het ""-bereik, controleer of de voedingslijn is losgekoppeld van het systeem.
Sluit de rode meetleiding aan op de "+"-aansluiting en de zwarte op de " COM "-aansluiting.
Sluit de punten van de meetleidingen aan op de punten waar de geleidingsconditie nodig is.
Als de weerstand lager is dan 100Ω, klinkt er continu een pieptoon.

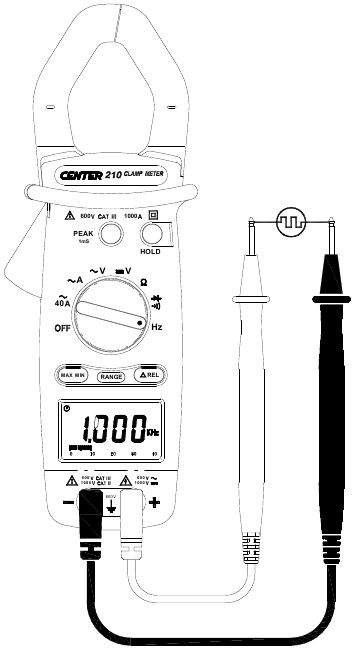

Frequentiemeting vanaf de aansluitingen

Zet de hoofdfunctie op het "Hz"-bereik.
Sluit de rode meetleiding aan op de "+"-aansluiting en de zwarte op de " COM "-aansluiting.
Sluit de punt van de meetleidingen aan op de punten waar de frequentie van het spanningssignaal nodig is.
Lees het resultaat af van het LCD-paneel.

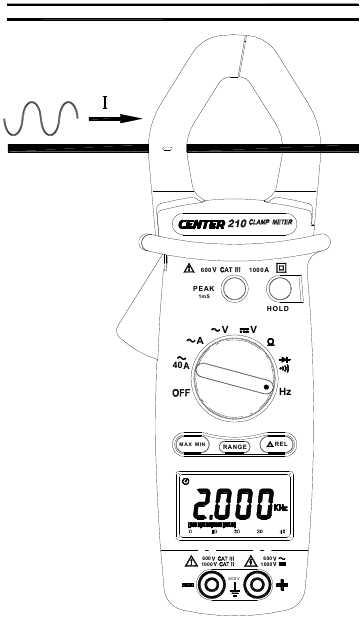

Frequentiemeting met de klem

Zet de hoofdfunctieschakelaar op het "Hz"-bereik.
Open de klem door op de handgreep voor het openen van de klem te drukken en steek de te meten kabel in de klem.
Sluit de klem en ontvang de uitlezing van het LCD-paneel.

Opmerking:
Bij het uitvoeren van een frequentiemeting moet de gebruiker ofwel het terminalsignaal of het klemsignaal gebruiken, maar niet beide. Als beide bronnen worden toegepast, treedt er een foutieve meting op.

Knopbediening

• Data Hold Function: (Data Hold-functie:)
  De gebruiker kan op elk moment de huidige waarde vasthouden door op de "Hold" (Vasthouden) button (knop) te drukken en de vastgehouden gegevens vrijgeven door er nogmaals op te drukken.
• Peak Hold Function: (Peak Hold-functie:)
  Deze meter is gebouwd met een 1ms peak hold-functie (piekhoudfunctie) bij ACA-, ACV- en DCV-bereiken.
  Voordat de gebruiker een peak hold-bewerking wil uitvoeren, moet hij eerst het kalibratieproces voltooien.
  Om de kalibratiebewerking aan te roepen, moet de gebruiker de piekknop 2 seconden ingedrukt houden. Daarna wordt "CAL" weergegeven op het LCD en wordt de offset berekend en in de meter bewaard.
  Na de kalibratie kan de gebruiker P+ of P- kiezen door op de peak hold button (piekhoudknop) te drukken om de piekwaarde te behouden. Als u de piekknop 2 seconden ingedrukt houdt, keert de meter terug naar de normale werking.
  Zodra het functiebereik is gewijzigd, heeft de meter een andere kalibratie nodig voor piekaanmeting.
• MAX/MIN Function: (MAX/MIN-functie:)
  Door eenmaal op de "MAX/MIN" button (knop) te drukken, wordt de meter in de MAX-modus gezet.
  Door er nogmaals op te drukken, wordt de meter in de MIN-modus gezet.
  Door er nogmaals op te drukken, geeft de meter de huidige waarde weer en houdt nog steeds de MAX- en MIN-wijziging bij. Deze modus wordt ook aangegeven door het knipperende "MAX MIN"-symbool.
  Als u de "MAX/MIN" button (knop) langer dan 2 seconden ingedrukt houdt, keert de meter terug naar de normale werking.
• REL Function: (REL-functie:)
  Door op de "REL" button (knop) te drukken, wordt het nulpunt gewijzigd in de huidige waarde en wordt de relatieve waarde weergegeven op het LCD.
  Door er nogmaals op te drukken, geeft de meter het relatieve nulpunt weer. Deze modus wordt ook aangegeven door het knipperende "REL"-symbool.
  Als u de "REL" button (knop) langer dan 2 seconden ingedrukt houdt, keert de meter terug naar de normale werking.
• Range Function: (Bereikfunctie:)
  Druk op de " RANGE " button (knop) om de handmatige bereikmodus te selecteren, en de -annunciator wordt ingeschakeld en de meter blijft in hetzelfde bereik als voorheen.
  Om de handmatige bereikmodus te verlaten en terug te keren naar de automatische bereikmodus, houdt u de " RANGE "-button (knop) 1 seconde ingedrukt.
  Opmerking: Deze functie is uitgeschakeld in het frequentiebereik.

Batterij vervangen

1. Wanneer de batterijspanning onder het juiste werkbereik zakt, verschijnt het symbool op het LCD-scherm en moet de batterij worden vervangen.
2. Voordat u de batterij vervangt, zet u de hoofddraaiknop op "OFF" en koppelt u de meetleidingen los.
   Open de achterklep met een schroevendraaier.
   Vervang de oude batterijen door een nieuwe 9V-batterij.
3. Sluit de achterklep en draai de schroef vast.

Onderhoud

Voordat u de meter opent, koppelt u beide testkabels los en gebruikt u de meter nooit voordat de afdekking is gesloten

Om besmetting of statische schade te voorkomen, mag u de printplaat niet aanraken zonder de juiste statische bescherming.

*OPMERKING:

• Als de meter lange tijd niet wordt gebruikt, verwijder dan de batterij en bewaar de meter niet in een omgeving met een hoge temperatuur of een hoge luchtvochtigheid.
• Wanneer u een stroommeting uitvoert, zorgt u ervoor dat de kabel zich in het midden van de klem bevindt voor een nauwkeuriger testresultaat.
• Reparaties of onderhoud die niet in deze handleiding worden beschreven, mogen alleen worden uitgevoerd door gekwalificeerd personeel.

*REINIGING:
Veeg de behuizing regelmatig af met een droge doek. Gebruik geen schuurmiddelen of oplosmiddelen op dit instrument.

CENTER TECHNOLOGY CORP.
4 / F NO. 415, Jung-Jeng Rd., 238 Shu-Lin Chien, Taipei, Taiwan
TEL: 886-2-26763926
FAX: 886-2-26763925
E-Mail: center@centertek.com
http://www.centertek.com
