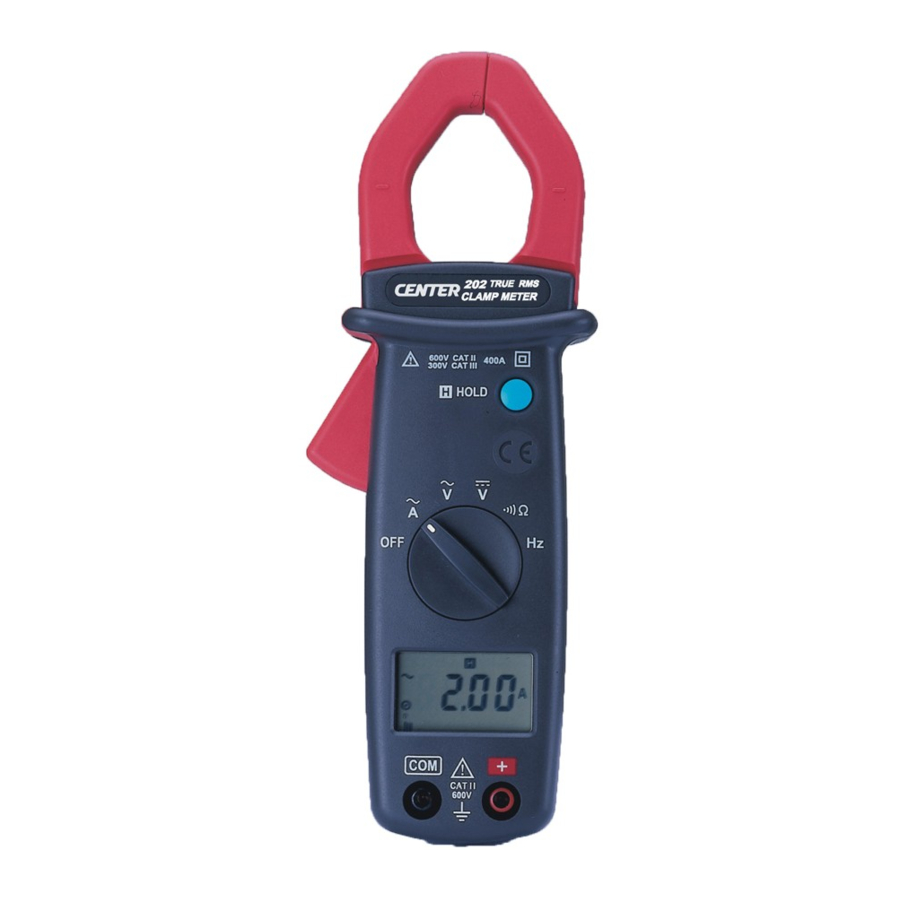

Center 202 Handleiding

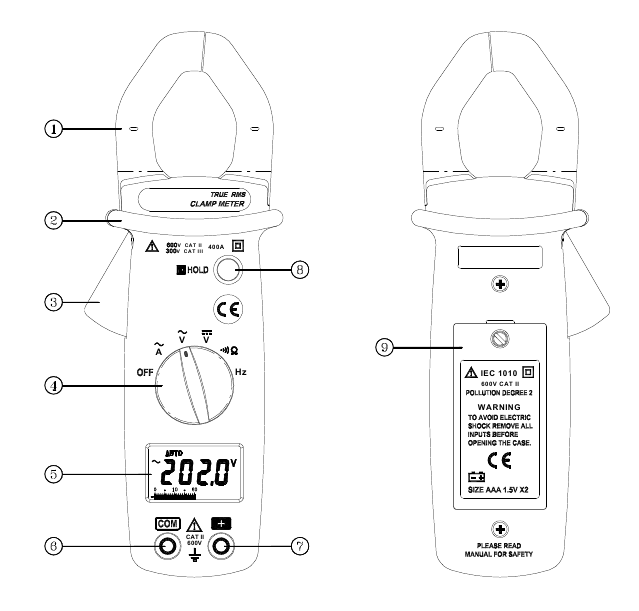

Kennismaking met het instrument

1. Stroomsensor klem
2. Veiligheidsbeschermingsring
3. Handgreep voor het openen van de klem
4. Functiekeuzeknop
5. LCD-scherm
6. COM-ingangsterminal
7. Positieve ingangsterminal
8. Data hold-knop
9. Batterijcompartiment

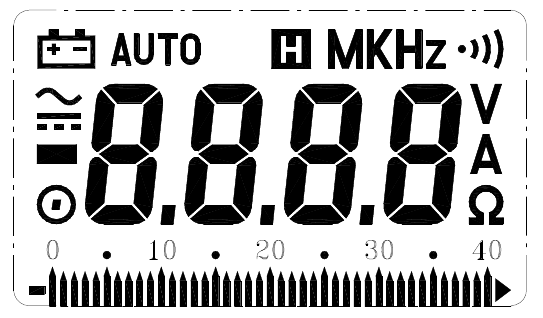

Symbooldefinitie:

	Indicatie batterij bijna leeg
AUTO	Indicatie automatisch bereik
	Indicatie handmatig bereik
	Indicatie gegevens vasthouden
	Indicatie continuïteitsfunctie
V	Indicatie spanningsmeting
A	Indicatie stroommeting
	Indicatie alternatieve bron
	Indicatie directe bron
	Polariteitsaanduiding
	Analoge staafdiagramindicatie
MK Hz	Frequentiemetingindicatie

Meetinstructie

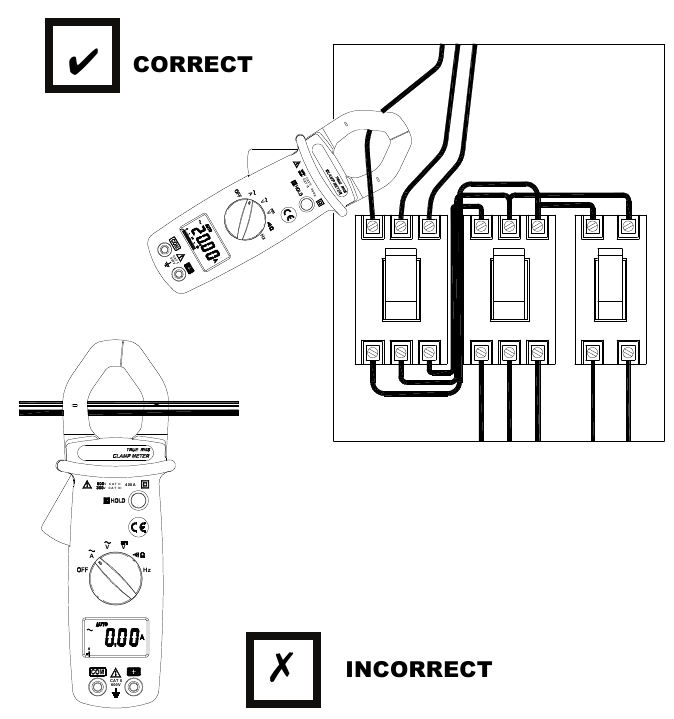

ACA-meting

Zet de hoofdfunctiekeuzeschakelaar op het A -bereik. Open de klem door op de handgreep voor het openen van de bek te drukken en steek de te meten kabel in de bek.
Sluit de klem en lees de waarde af van het LCD-scherm.
Opmerking:
Koppel voor deze meting de meetkabel los van de meter voor de veiligheid.
In sommige gevallen waarin de waarde moeilijk af te lezen is, drukt u op de HOLD (vasthouden)-knop en leest u het resultaat later af.

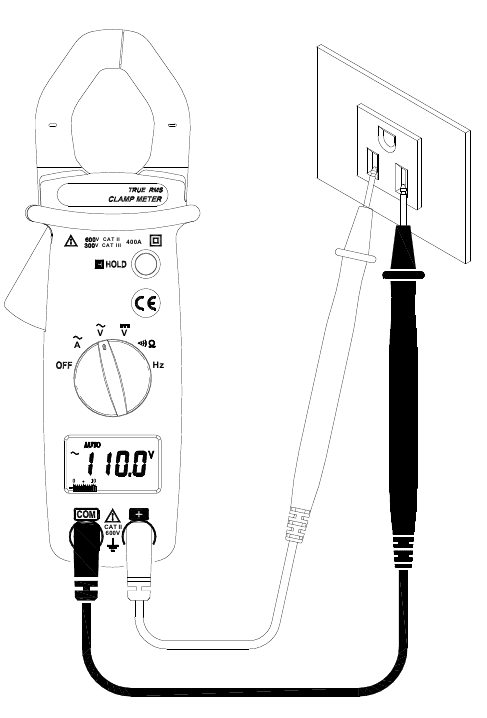

ACV-meting

Zet de hoofdfunctiekeuzeschakelaar op het V -bereik. Sluit de rode meetkabel aan op de "+"-aansluiting en de zwarte op de " COM "-aansluiting.
Meet de spanning door de punten van de meetkabels aan te raken op het testcircuit waar de waarde van de spanning nodig is.
Lees het resultaat af van het LCD-scherm.

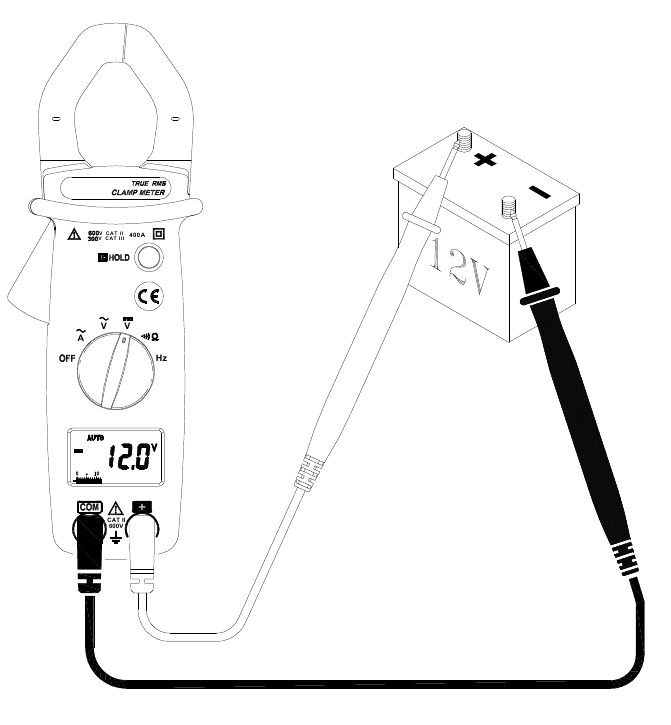

DCV-meting

Zet de hoofdfunctiekeuzeschakelaar op het V -bereik. Sluit de rode meetkabel aan op de "+"-aansluiting en de zwarte op de " COM "-aansluiting.
Meet de spanning door de punten van de meetkabels aan te raken op het testcircuit waar de waarde van de spanning nodig is.
Lees het resultaat af van het LCD-scherm.

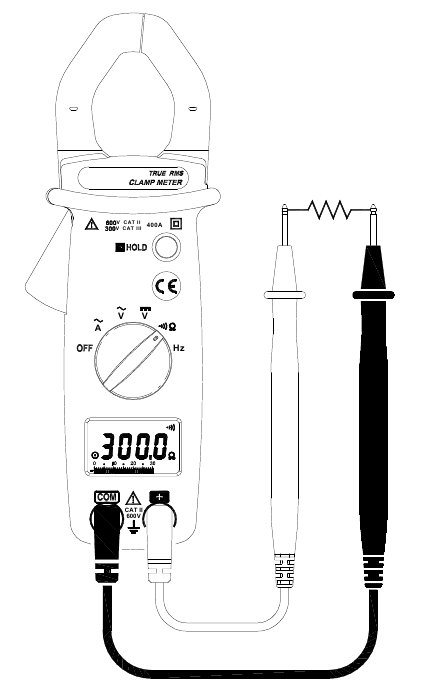

Weerstandsmeting

Zet de hoofdfunctie op het -bereik. Sluit de rode meetkabel aan op de "+"-aansluiting en de zwarte op de " COM "-aansluiting.
Sluit de punt van de meetkabels aan op de punten waar de waarde van de weerstand nodig is.
Lees het resultaat af van het LCD-scherm.
Opmerking:
Wanneer u een weerstandswaarde van een circuitsysteem afneemt, moet u ervoor zorgen dat de stroom is uitgeschakeld en dat alle condensatoren moeten worden ontladen.

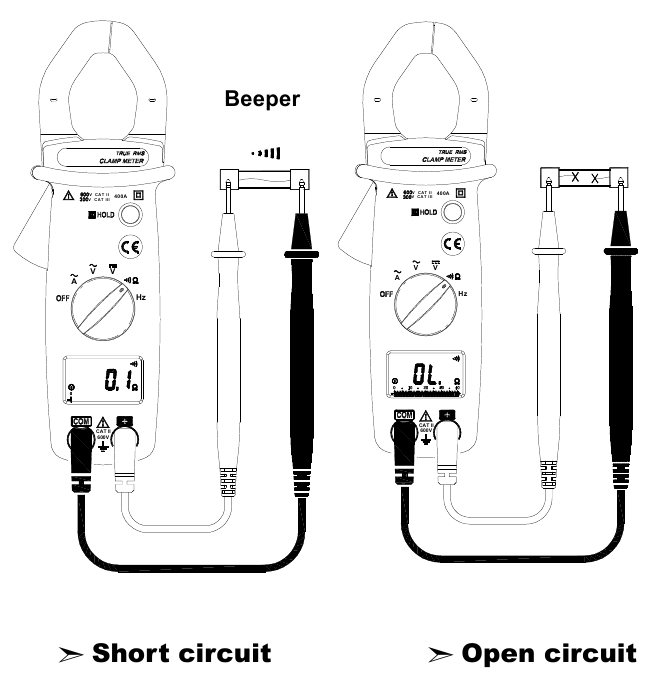

Continuïteitstest

Zet de hoofdfunctie op het -bereik. Sluit de rode meetkabel aan op de "+"-aansluiting en de zwarte op de " COM "-aansluiting.
Sluit de punt van de meetkabels aan op de punten waar de geleidingsconditie vereist is.
Als de weerstand lager is dan 40Ω, klinkt de zoemer continu.

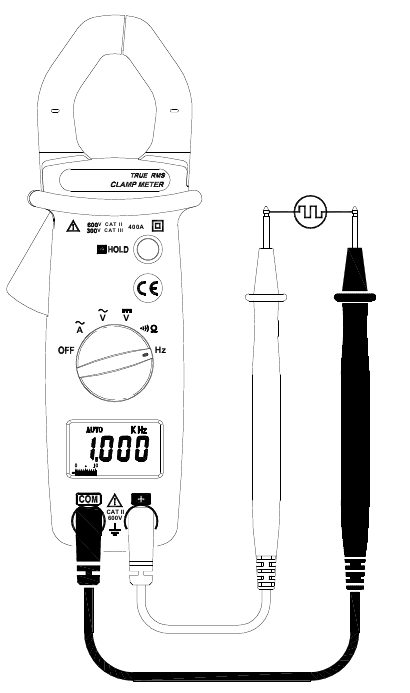

Frequentiemeting vanaf de aansluitingen

Zet de hoofdfunctie op het " Hz "-bereik. Sluit de rode meetkabel aan op de "+"-aansluiting en de zwarte op de " COM "-aansluiting.
Sluit de punt van de meetkabels aan op de punten waar de waarde van de weerstand nodig is.
Sluit de punt van de meetkabels aan op de punten waar de frequentie van het spanningssignaal nodig is.
Lees het resultaat af van het LCD-scherm.

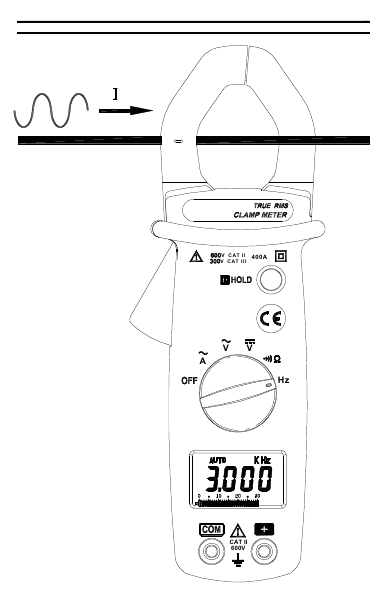

Frequentiemeting met de klem

Zet de hoofdfunctiekeuzeschakelaar op het " Hz "-bereik.
Open de klem door op de handgreep voor het openen van de klem te drukken en steek de te meten kabel in de klem.
Sluit de klem en haal de waarde van het LCD-scherm.
Opmerking:
Bij het uitvoeren van een frequentiemeting moet de gebruiker ofwel het terminalsingaal of het klemsignaal gebruiken, maar niet beide. Als beide bronnen worden toegepast, treedt er een fout op.

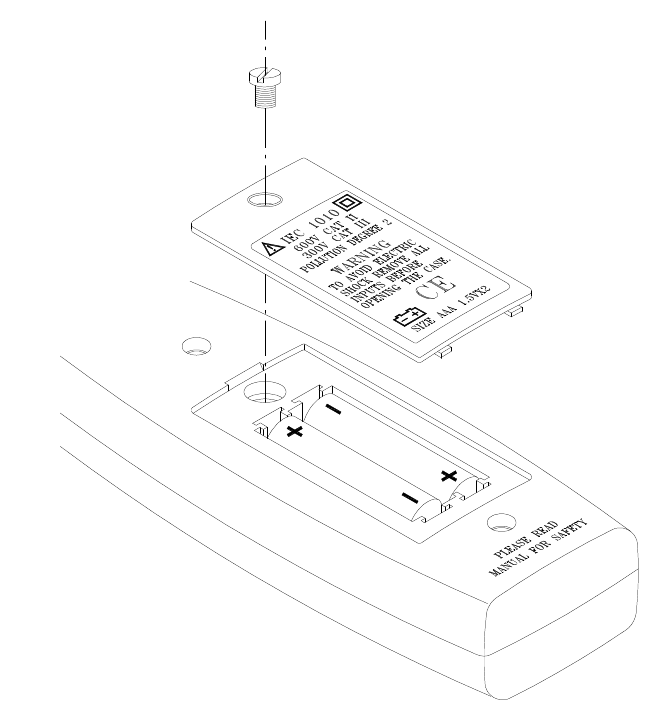

Batterij vervangen

1. Wanneer de batterijspanning onder het juiste werkbereik daalt, verschijnt het -symbool op het LCD-scherm en moet de batterij worden vervangen.
2. Voordat u de batterij vervangt, zet u de hoofddraaiknop op "OFF" (uit) en koppelt u de meetkabels los.
   Open de afdekking van het batterijcompartiment met een schroevendraaier.
   Vervang de oude batterijen door twee UM-4- of AAA-batterijen.
3. Sluit de afdekking van de batterijcompartimenten en draai de schroef vast.

Onderhoud

Koppel de meetkabel los voordat u de batterijklep opent en gebruik de meter nooit voordat de batterijklep is gesloten.

Om verontreiniging of statische schade te voorkomen, mag u de printplaat niet aanraken zonder de juiste statische bescherming.

OPMERKING

• Als de meter lange tijd niet wordt gebruikt, haal dan de batterij eruit en bewaar de meter niet in een omgeving met een hoge temperatuur of een hoge luchtvochtigheid.
• Wanneer u een stroommeting uitvoert, zorgt u ervoor dat de kabel in het midden van de klem zit voor een nauwkeuriger testresultaat.
• Reparaties of onderhoud die niet in deze handleiding worden behandeld, mogen alleen door gekwalificeerd personeel worden uitgevoerd.

REINIGING
Veeg de behuizing regelmatig af met een droge doek en een reinigingsmiddel.
Gebruik geen schuurmiddelen of oplosmiddelen op dit instrument.

CENTER TECHNOLOGY CORP.
4 / F NO. 415, Jung-Jeng Rd., 238 Shu-Lin, Taipei, Taiwan
TEL: 886-2-26763926 E-mail: center@centertek.com
FAX: 886-2-26763925
http://www.centertek.com

Veiligheidsinformatie

Gebruik de tester niet als de behuizing van de meter of de meetkabel er kapot uitziet.
Controleer de hoofdfunctieknop en zorg ervoor dat deze in de juiste positie staat voor elke meting. Voer geen weerstands- en continuïteitstests uit op een actieve stroomvoorziening.
Pas geen spanning toe tussen de testterminals en de testterminal naar aarde die de maximale limiet overschrijdt die in deze handleiding is vastgelegd.
Wees uiterst voorzichtig bij het meten van een actief systeem met een spanning hoger dan 60V DC of 30V AC. Houd de vingers na de beschermingsring bij het meten via de meetkabel.
Vervang de batterij wanneer het -symbool verschijnt om onjuiste gegevens te voorkomen.

Omgevingsomstandigheden:
Hoogte tot 2000 meter.
Bedrijfstemperatuur: 0°C ~ 40°C, <80% RH, niet-condenserend
Opslagtemperatuur: -10°C ~ 60°C, <70% RH, batterij verwijderd
Vervuilingsgraad: 2
Installatiecategorieën II

Uitleg van symbolen:
Let op! Raadpleeg de bedieningsinstructies.
Er kan een gevaarlijke spanning aanwezig zijn op de terminals.
Dit instrument heeft een dubbele isolatie.

Specificatie

Algemene specificatie:
Digitaal display:
3 3/4 cijfers LCD-scherm met een maximale waarde van 3999
Analoog display:
42 segmenten snel analoge staafweergave
Symbool en schaalbereik:
Automatisch aanpassen aan bereik en ingangssignaal.
Polariteit:
Wanneer een negatief signaal wordt toegepast op de tester, zal weergeven.
Overbelasting:
Wanneer het signaal groter is dan het maximum, wordt weergeven.
Samplefrequentie:
2 keer/sec voor digitale gegevens
20 keer/sec voor analoge staaf
Indicatie laag vermogen:
Wanneer de batterij zich onder het juiste werkbereik bevindt, zal verschijnen op het LCD-scherm.
Stroombron: UM-4 of AAA 1,5V batterij x 2.
Levensduur van de batterij: ongeveer 100 uur (alkalinebatterij)
Automatisch uitschakelen:
Als er gedurende 30 minuten geen toets- of draaiknopbediening is, schakelt de meter zichzelf uit om het batterijverbruik te sparen.
Klemopeningsgrootte: 25 mm
Afmeting (L x B x H): 193 x 50 x 28 mm, 7,60 x 1,97 x 1,1 inch
Gewicht: 230 g, 8,11OZ (inclusief batterij)
Accessoire:
Handleiding, leren etui, meetkabel, batterij 1,5Vx2

Elektrische specificatie:
De nauwkeurigheidsspecificatie wordt gedefinieerd als ±(...%uitlezing+...telling )
Bij 23±5℃, ≦80 %RH
True RMS voor ACV- en ACA-nauwkeurigheid wordt gespecificeerd van 5% tot 100% van het bereik, nauwkeurigheid voegt ±(1%rdg) toe, Crest Factor
1.4<CF<3 op volledige schaal & CF<6 op halve schaal.

DCV (Autorange)

ACV (Autorange)

ACA (Autorange)

Ohm ( Ω )

Continuïteit ( )

Bereik	Actief gebied	MAX Testspanning	Overbelastingsbeveiliging
	<40 Ohm	1,5 VDC	600Vrms

Frequentie (Hz) (Autorange)
