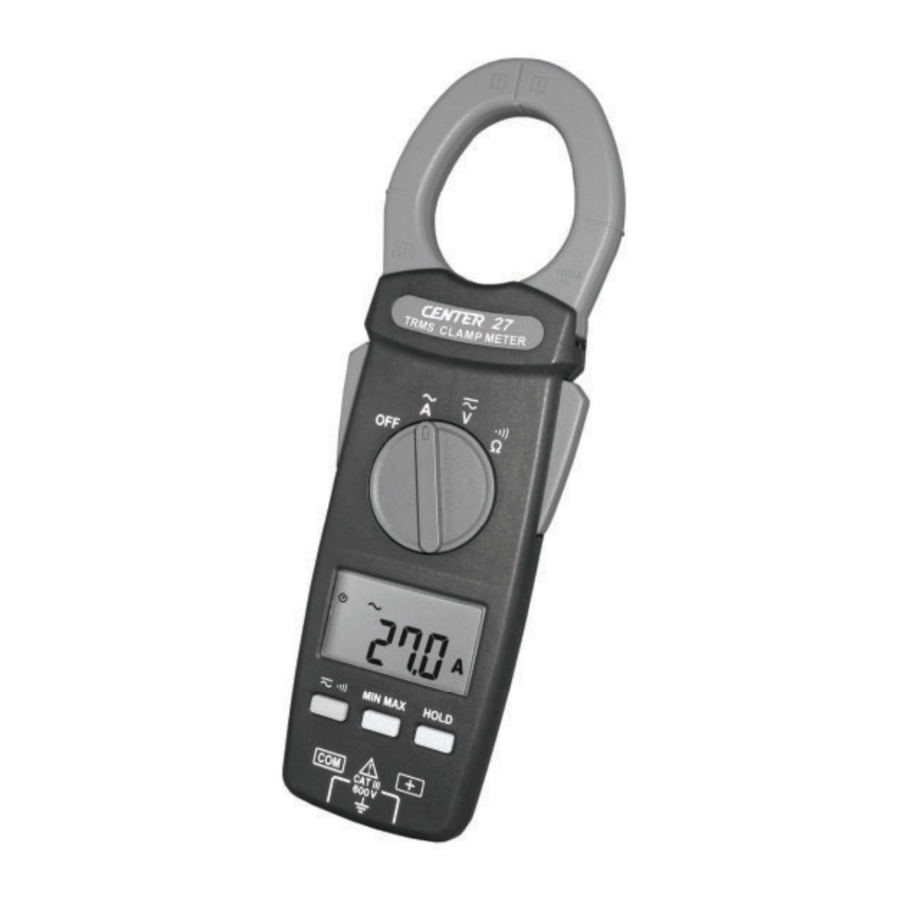

Center 27, C27 Handleiding

BESCHRIJVING VAN HET INSTRUMENT

Beschrijving van het display

	Automatische uitschakeling indicatie
	Polariteitsaanduiding
	Indicatie batterij bijna leeg
	Alternatieve bron indicatie
	Directe bron indicatie
/	Stroom / Spanningsmeting indicatie
	Gevaarlijke spanningsindicatie
	Data Hold indicatie
	Min/Max indicatie
	Continuïteitstest indicatie
M/ K	Meeteenheid
	Weerstandsmeting indicatie

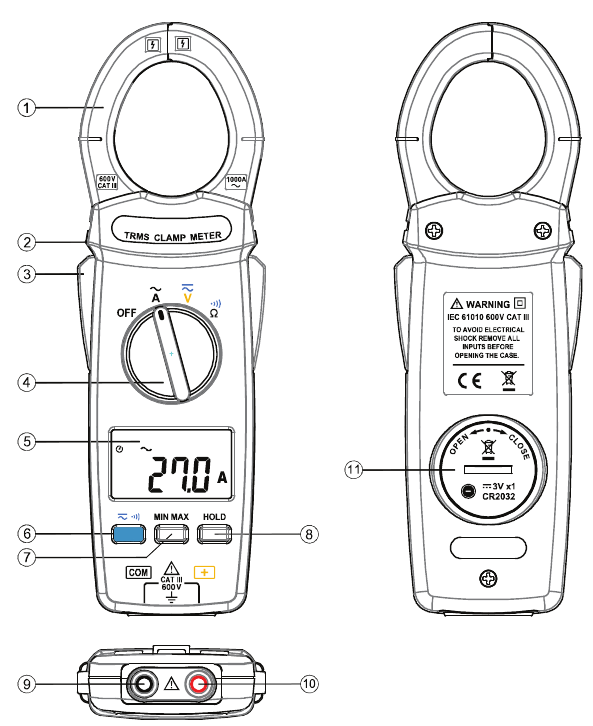

Beschrijving van voor- en achterkant

1. Stroommeetklem
2. Veiligheidsbeschermring
3. Klemopeningshendel
4. Functiekeuzeknop
5. LCD-scherm
6. AC/DC Spanning & Selecteerknop
7. Min/Max knop
8. Data Hold knop
9. COM Ingangsterminal
10. Positieve Ingangsterminal
11. Batterijvak

KNOP INSTRUCTIE

HOLD Functie
Het is mogelijk om de weergegeven waarde te bevriezen door op de "HOLD" knop te drukken. Om deze functie te deactiveren, drukt u een tweede keer op de "HOLD" knop.

MIN/MAX Functie
Druk op de MIN/MAX knop om de Min/Max modus te activeren. Druk op de MIN/MAX knop om Max, Min en de huidige waarde achter elkaar af te lezen. Houd de MIN/MAX knop 2 seconden ingedrukt om de Min/Max modus te verlaten.

AC/DC Spanningsselectie en Selecteerknop
Druk op de knop om een functie te selecteren.
Om de functie AC of DC te selecteren in het spanningsbereik.
Om continuïteit of weerstand te selecteren in het bereik.

MEETINSTRUCTIE

AC Spanningsmeting
Schakel de hoofdfunctie selector naar het bereik.
Sluit de rode meetdraad aan op de "+" terminal en de zwarte op de "COM" terminal.
Meet de spanning door de meetdraadpunten aan te raken op het testcircuit waar de spanningswaarde nodig is.
Lees het resultaat af van het LCD-scherm.

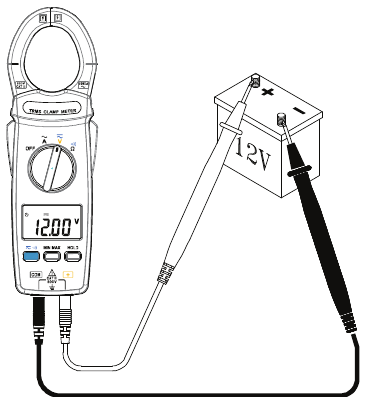

DC Spanningsmeting
Schakel de hoofdfunctie selector naar het bereik.
Sluit de rode meetdraad aan op de "+" terminal en de zwarte op de "COM" terminal.
Meet de spanning door de meetdraadpunten aan te raken op het testcircuit waar de spanningswaarde nodig is.
Lees het resultaat af van het LCD-scherm.
Opmerking:
Wanneer de waarde hoger is dan 30V in ACV of DCV, wordt het symbool weergegeven.

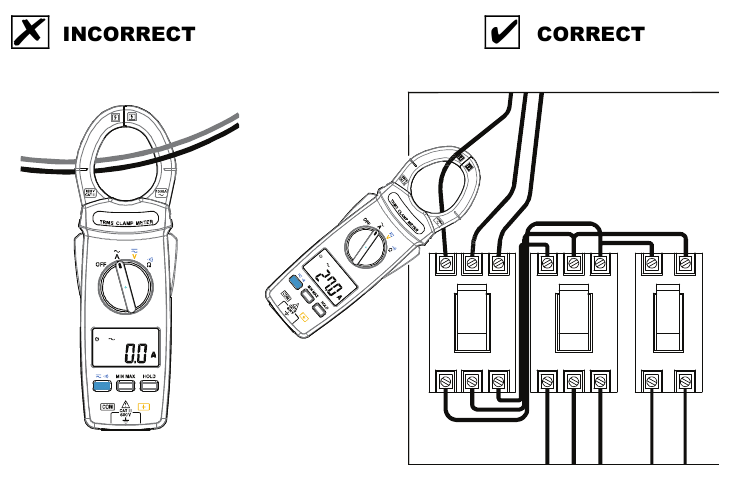

AC Stroommeting
Schakel de hoofdfunctie selector naar het bereik.
Open de klem door op de hendel voor het openen van de klem te drukken en steek de te meten kabel in de klem.
Sluit de klem en lees de waarde af van het LCD-scherm.
Opmerking:
Voor deze meting, ontkoppel de meetdraad met de meter voor de veiligheid.
In sommige gevallen dat de waarde moeilijk te lezen is, drukt u op de HOLD knop en leest u het resultaat later af.

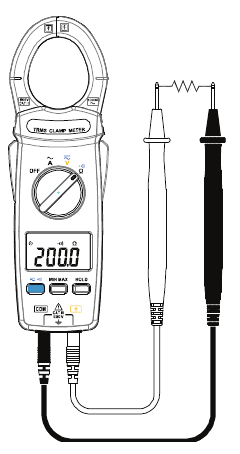

Weerstandsmeting
Schakel de hoofdfunctie naar het bereik.
Sluit de rode meetdraad aan op de "+" terminal en de zwarte op de "COM" terminal.
Verbind de punten van de meetdraden met de punten waar de weerstandswaarde nodig is.
Lees het resultaat af van het LCD-scherm.
Opmerking:
Wanneer u een weerstandswaarde van een circuitsysteem afneemt, zorg er dan voor dat de stroom is uitgeschakeld en dat alle condensatoren moeten worden ontladen.

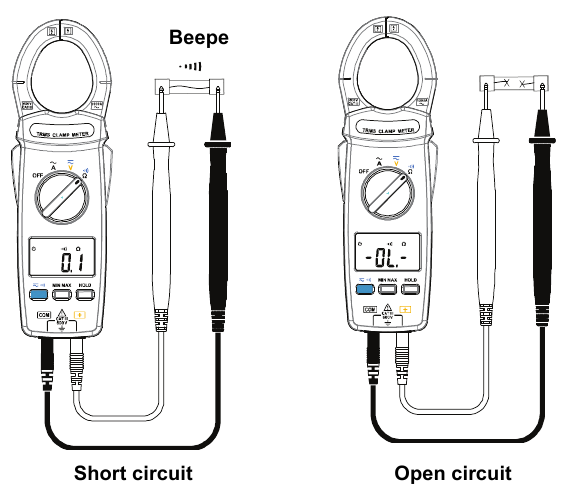

Continuïteitstest met zoemer

Schakel de hoofdfunctie naar het bereik.
Sluit de rode meetdraad aan op de "+" terminal en de zwarte op de "COM" terminal.
Verbind de punten van de meetdraden met de punten waar de geleidingsconditie nodig is.
Als de weerstand lager is dan 100Ω, klinkt de zoemer continu.

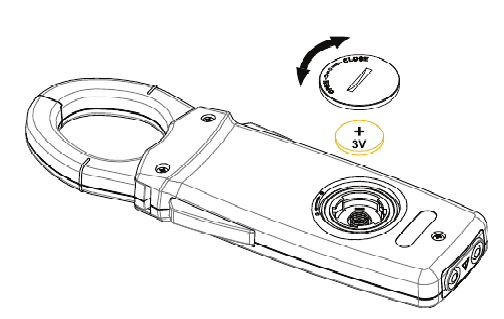

BATTERIJ VERVANGEN

1. Wanneer de batterijspanning onder het juiste werkingsbereik daalt, verschijnt het symbool op het LCD-scherm en moet de batterij worden vervangen.
2. Voordat u de batterij vervangt, zet u de hoofddraaiknop op "OFF" en ontkoppelt u de meetdraden.
3. Open de achterklep met een geschikt hulpmiddel.
4. Vervang de oude batterij door een nieuwe 3V (CR2032) batterij.
5. Sluit de batterijklep.

ONDERHOUD

Voordat u de meter opent, koppelt u beide meetdraden los en gebruikt u de meter nooit voordat de klep gesloten is.

Om vervuiling of statische schade te voorkomen, mag u de printplaat niet aanraken zonder de juiste statische bescherming.

OPMERKING

1. Als de meter lange tijd niet wordt gebruikt, verwijder dan de batterij en bewaar de meter niet in een omgeving met een hoge temperatuur of een hoge luchtvochtigheid.
2. Wanneer u een stroommeting verricht, houd de kabel in het midden van de klem voor een nauwkeuriger testresultaat.
3. Reparaties of onderhoud die niet in deze handleiding worden beschreven, mogen alleen worden uitgevoerd door gekwalificeerd personeel.

REINIGING
Veeg de behuizing regelmatig af met een droge doek.
Gebruik geen schuurmiddelen of oplosmiddelen op deze instrumenten.

ALGEMENE SPECIFICATIE

Digitaal display:
4 digitale liquid crystal (LCD), maximale waarde 6000.
Polariteit:
Wanneer een negatief signaal wordt toegepast, verschijnt het signaal.
Indicatie batterij bijna leeg:
Wanneer de batterij zich onder het juiste werkingsbereik bevindt, verschijnt op het LCD-scherm. Sample Rate: 2 keer/sec.
Stroombron:
CR2032 (3VDC) X 1
Typische levensduur van de batterij: 24 uur (zonder zoemer)

Automatische uitschakeling:
Als er gedurende 10 minuten geen toets- of draaiknopbediening is, schakelt de meter zichzelf uit om het batterijverbruik te sparen. Deze functie kan worden uitgeschakeld door de "HOLD" knop ingedrukt te houden en vervolgens de eenheid in te schakelen.
Overbelasting:
Wanneer het signaal groter is dan het maximum, wordt weergegeven.
Maximale klemopening:
40 mm
Afmetingen:
207 x 66 x 26 mm
Gewicht:
Ongeveer 153g (met batterij)
Accessoires:
Draagtas, Batterij, Meetdraad & Handleiding.

ELEKTRISCHE SPECIFICATIE

De nauwkeurigheid specificatie wordt gedefinieerd als ±[...%waarde+...aantal] bij 23±5°C, ≦80 %RH. True RMS voor VAC en AAC nauwkeurigheid worden gespecificeerd van 5% tot 100% van het bereik, crest factor CF <1.6 op volle schaal
& CF < 3.2 op halve schaal.

Directe spanning ( )

Ingangsimpedantie: 10 M

Wisselspanning ( )

LCD geeft 0 weer wanneer de waarde < 20counts (alleen 6V bereik)
Ingangsimpedantie: 10 M

Wisselstroom ( )

Weerstand

Bereik	Resolutie	Nauwkeurigheid	Overbelastingsbeveiliging
600	0.1	1% ± 2dgts	600Vrms
6K	0.001K
60K	0.01K
600K	0.1K

Continuïteit

Bereik	Resolutie	Nauwkeurigheid	Overbelastingsbeveiliging
600	0.1	1% ± 2dgts	600Vrms
	Ohm functie Zoemer<100

VEILIGHEIDSINFORMATIE

Gebruik de tester niet als de behuizing van de meter of de meetdraad er kapot uitzien.
Controleer de hoofdfunctieknop en zorg ervoor dat deze zich in de juiste positie bevindt voor elke meting.
Voer geen weerstands- en continuïteitstest uit op een onder spanning staand stroomsysteem. Breng geen spanning aan tussen de testterminals en de testterminal naar aarde die de maximale limiet in deze handleiding overschrijdt.
Houd de vingers na de beschermring tijdens het meten via de meetdraad.
Vervang de batterij wanneer het symbool verschijnt om onjuiste gegevens te voorkomen.

Omgevingscondities
Bedrijfstemperatuur: 0°C tot 40°C (32°F tot 104°F); < 80% RV
Opslagtemperatuur: -10°C tot 60°C (14°F tot 140°F); < 70% RV

Verklarende symbolen
Let op: raadpleeg de bedieningsinstructies.
Er kan gevaarlijke spanning aanwezig zijn op de terminals.

Dit instrument heeft een dubbele isolatie.
