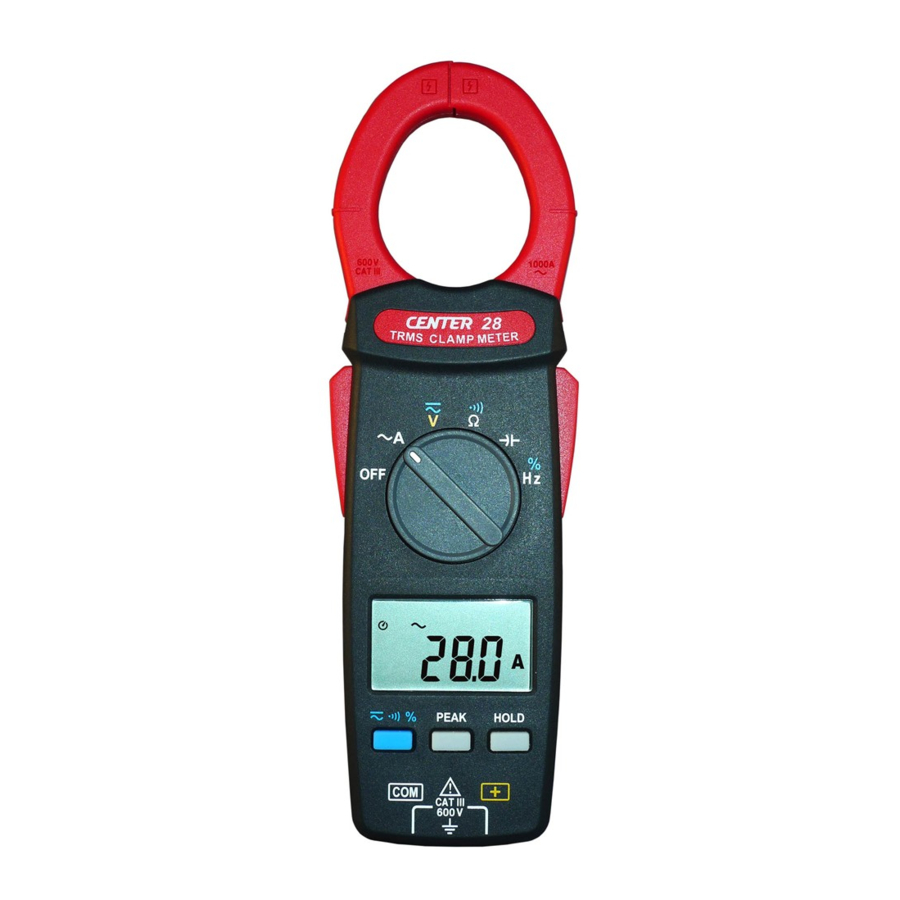

Center 28 handleiding

ALGEMENE SPECIFICATIES

Digitaal display:
4 digitale liquid crystal (LCD), maximale uitlezing 6000.

Polariteit:
Wanneer een negatief signaal wordt toegepast, verschijnt het signaal.

Indicatie lage batterijspanning:
Wanneer de batterij onder het juiste werkbereik is, verschijnt op het LCD-scherm.

Samplefrequentie:
2 keer/sec.

Voeding:
CR2032 (3VDC) X 1
Typische batterijduur: 24 uur (zonder zoemer)

Automatische uitschakeling:
Als er gedurende 10 minuten geen toets- of draaiknopbediening plaatsvindt, schakelt de meter zichzelf uit om het batterijverbruik te sparen. Deze functie kan worden uitgeschakeld door de "HOLD " knop ingedrukt te houden en vervolgens het apparaat aan te zetten.

Overbelasting:
Wanneer het signaal groter is dan het maximum, wordt weergegeven.

Maximale bekopening:
40 mm

Afmetingen:
207 x 66 x 26 mm

Gewicht:
Ongeveer 153 g (met batterij)

Accessoires:
Draagtas, batterij, meetsnoer en handleiding.

ELEKTRISCHE SPECIFICATIES

De nauwkeurigheidsspecificatie wordt gedefinieerd als ±[...% uitlezing+...count ] bij 23±5°C, ≦ 80 %RV. True RMS voor VAC- en AAC-nauwkeurigheid is gespecificeerd van 5% tot 100% van het bereik, crest factor CF <1,6 op volledige schaal & CF < 3,2 op halve schaal.

Directe spanning

( )

Ingangsimpedantie: 10 MΩ

Directe spanning (piekmodel)

Opmerking: minimaal DC-spanningsmeetbereik: 1Vrms

Wisselspanning

( )

LCD geeft 0 weer wanneer de uitlezing < 20counts (alleen 6V-bereik)
Ingangsimpedantie: 10 MΩ

Wisselspanning (piekmodel)

Opmerking: minimaal AC-spanningsmeetbereik: 1Vrms

Wisselstroom

( )

Wisselstroom (piekmodel)

Weerstand

(

Continuïteit

Bereik	Resolutie	Nauwkeurigheid	Overbelastingsbeveiliging
600Ω	0,1Ω	±1% ± 2dgts	600Vrms
	Ohm-functie Zoemer<100Ω

Capaciteitsmeting

()

Opmerking: minimaal CAP-meetbereik > 0,01 μF

Frequentie (Hz) & Duty Cycle (%)

Frequentie (Hz) ) (Automatisch bereik)

Ingangsimpedantie: 700 kΩ

Duty Cycle (%)(Spanning)

BESCHRIJVING VAN HET INSTRUMENT

Beschrijving van het display

	Indicatie automatische uitschakeling
	Polariteitsaanduiding
	Indicatie lage batterijspanning
	Indicatie alternatieve bron
	Indicatie directe bron
	Indicatie stroommeting
	Indicatie spanningsmeting
	Indicatie capaciteitsmeting
	Indicatie data vasthouden
	Indicatie piekgegevens
	Indicatie continuïteitstest
/M/K	Meeteenheid
	Indicatie weerstandsmeting
	Indicatie frequentiemeeting
	Indicatie pulstijdmeting
	Indicatie gevaarlijke spanning

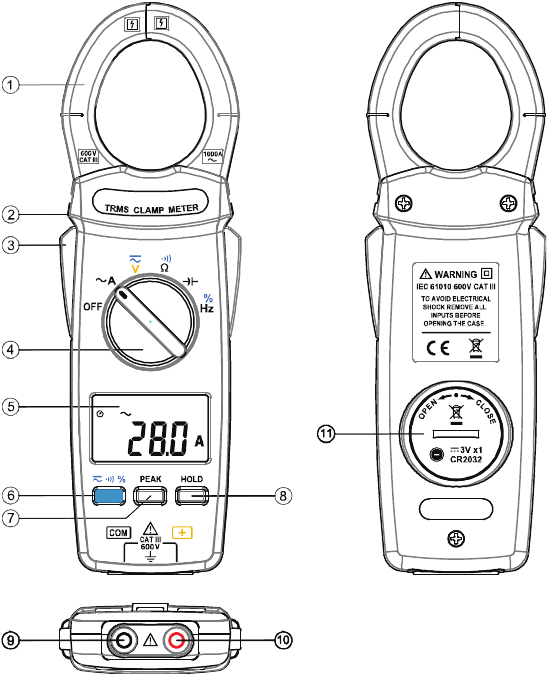

Beschrijving van voor- en achterkant

1. Stroommeetklem
2. Veiligheidsbeschermingsring
3. Handgreep voor het openen van de klem
4. Functiekeuzeknop
5. LCD-scherm
6. AC/DC-spanning & /Ω & Hz/% Selecteerknop
7. Piek vasthouden-knop
8. Data vasthouden-knop
9. COM-ingangsklem
10. Positieve ingangsklem
11. Batterijcompartiment

INSTRUCTIES KNOPPEN

HOLD-functie

Het is mogelijk om de weergegeven waarde te bevriezen door op de "HOLD"-knop te drukken. Om deze functie te deactiveren, drukt u een tweede keer op de "HOLD"-knop.

PEAK-functie

Als u op de "PEAK"-knop drukt, toont het display het symbool "". Wanneer er een waarde wordt ingevoerd, wordt die waarde bevroren op het display weergegeven. Als er een grotere piekwaarde wordt ingevoerd, wordt de piekwaarde bijgewerkt en bevroren op het display weergegeven. Wanneer u nogmaals op de knop drukt, keert de functie terug naar de normale modus.

Selectie AC/DC-spanning en Selecteerknop en Hz/% Selecteerknop

Druk op de -knop om de functie te selecteren.
Om de functie AC of DC in het spanningsbereik te selecteren.
Om continuïteit of weerstand te selecteren in het -bereik.
Om frequentie (Hz) of pulstijd (%) te selecteren in het Hz-bereik.

MEETINSTRUCTIES

AC-spanningsmeting

Zet de hoofd functieschakelaar op het -bereik.
Sluit de rode meetdraad aan op de "+"-klem en de zwarte op de "COM"-klem.
Meet de spanning door de uiteinden van de meetdraden aan te raken op het testcircuit waar de spanningswaarde nodig is.
Lees het resultaat af op het LCD-scherm.

DC-spanningsmeting

Zet de hoofd functieschakelaar op het -bereik.
Sluit de rode meetdraad aan op de "+"-klem en de zwarte op de "COM"-klem.
Meet de spanning door de uiteinden van de meetdraden aan te raken op het testcircuit waar de spanningswaarde nodig is.
Lees het resultaat af op het LCD-scherm.

Opmerking: Wanneer de waarde hoger is dan 30 V in ACV of DCV, wordt het -symbool weergegeven.

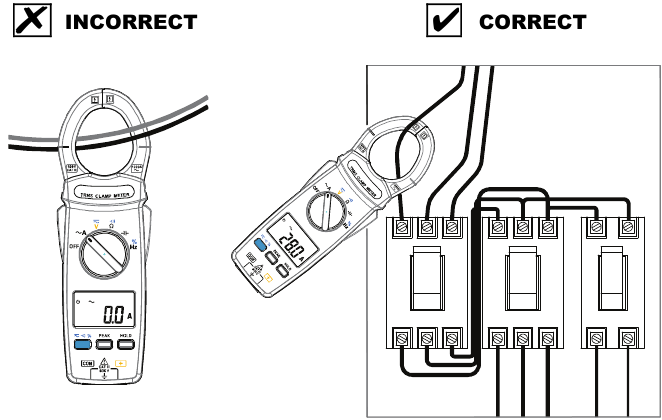

AC-stroommeting

Zet de hoofd functieschakelaar op het -bereik.
Open de klem door op de handgreep voor het openen van de bek te drukken en steek de te meten kabel in de bek.
Sluit de klem en lees de waarde af op het LCD-scherm.

Opmerking:
Koppel voor deze meting de meetdraad los van de meter voor de veiligheid.
In sommige gevallen waarin de waarde moeilijk af te lezen is, drukt u op de HOLD-knop en leest u het resultaat later af.

Weerstandsmeting

Zet de hoofd functie op het -bereik. Sluit de rode meetdraad aan op de "+"-klem en de zwarte op de "COM"-klem.
Sluit de uiteinden van de meetdraden aan op de punten waar de waarde van de weerstand nodig is.
Lees het resultaat af op het LCD-scherm.

Opmerking:
Wanneer u een weerstandswaarde uit een circuitsysteem haalt, zorg er dan voor dat de stroom is uitgeschakeld en dat alle condensatoren moeten worden ontladen.

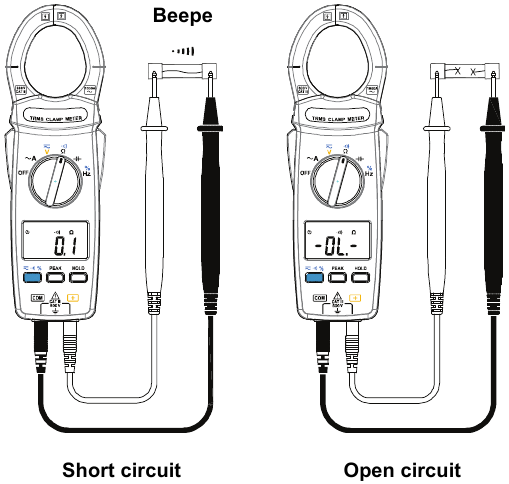

Continuïteitstest met zoemer

Zet de hoofd functie op het -bereik.
Sluit de rode meetdraad aan op de "+"-klem en de zwarte op de "COM"-klem.
Sluit de uiteinden van de meetdraden aan op de punten waar de geleidingsconditie nodig is.
Als de weerstand lager is dan 100Ω, klinkt de zoemer continu.

Capaciteitsmeting

Zet de hoofd functieschakelaar op het -bereik. Sluit de rode meetdraad aan op de "+"-klem en de zwarte op de "COM"-klem.
Sluit de uiteinden van de meetdraden aan op de te testen condensator.
Lees de capaciteitswaarde af op het LCD-scherm.

Opmerking:
Om schade aan de meter te voorkomen, koppelt u de stroomtoevoer los en ontlaadt u alle condensatoren voordat u de capaciteit meet. Gebruik de DC-spanningsfunctie om te controleren of de condensator is ontladen.

Meting van de spanningsfrequentie

Zet de hoofd functie op het -bereik. Sluit de rode meetdraad aan op de "+"-klem en de zwarte op de "COM"-klem.
Plaats de meetpennen in contact met de punten waarvan de frequentie moet worden gemeten.
Lees het resultaat af op het LCD-scherm.

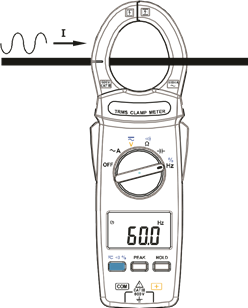

Meting van de stroomfrequentie

Zet de hoofd functie op het -bereik.
Open de klem door op de trigger te drukken. Omcirkel de geleider en sluit de bekken correct door de trigger los te laten.
Lees het resultaat af op het LCD-scherm.

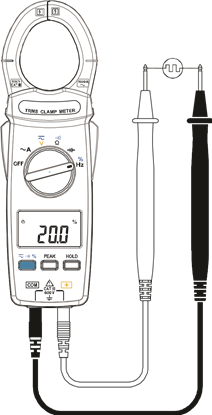

Meting van pulstijd (%)

Zet de hoofd functie op het -bereik.
Druk op de -knop naar het %-bereik.
Sluit de rode meetdraad aan op de "+"-klem en de zwarte op de "COM"-klem.
Plaats de meetpennen in contact met de punten waarvan het % moet worden gemeten.
Lees het resultaat af op het LCD-scherm.
Een pulstijd is het percentage van de tijd dat een entiteit in een actieve toestand doorbrengt als functie van de totale beschouwde tijd.

Definitie
Bij een periodieke gebeurtenis is de pulstijd de verhouding tussen de duur van de gebeurtenis en de totale periode van een signaal.

pulstijd

waar
𝒯 de duur is dat de functie actief is.
T de periode van de functie is.

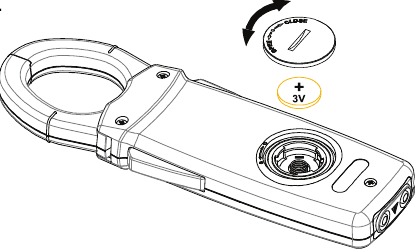

BATTERIJ VERVANGEN

1. Wanneer de batterijspanning onder het juiste werkbereik daalt, verschijnt het-symbool op het LCD-scherm en moet de batterij worden vervangen.
2. Voordat u de batterij vervangt, zet u de hoofdschakelaar op "OFF" en koppelt u de meetdraden los.
3. Open de achterklep met een geschikt gereedschap.
4. Vervang de oude batterij door een nieuwe 3V-batterij (CR2032).

5. Sluit het batterijklepje.

ONDERHOUD

Voordat u de meter opent, koppelt u beide meetsnoeren los en gebruikt u de meter nooit voordat de kap gesloten is.

Om verontreiniging of statische schade te voorkomen, mag u de printplaat niet aanraken zonder de juiste statische bescherming.

OPMERKING

1. Als de meter lange tijd niet wordt gebruikt, verwijder dan de batterij en bewaar de meter niet in een omgeving met een hoge temperatuur of een hoge luchtvochtigheid.
2. Wanneer u een stroommeting uitvoert, zorgt u ervoor dat de kabel in het midden van de klem zit voor een nauwkeuriger testresultaat.
3. Reparaties of onderhoud die niet in deze handleiding worden beschreven, mogen alleen worden uitgevoerd door gekwalificeerd personeel.

REINIGING

Veeg de behuizing periodiek af met een droge doek.
Gebruik geen schuurmiddelen of oplosmiddelen op deze instrumenten.

VEILIGHEIDSINFORMATIE

• Gebruik de tester niet als de behuizing van de meter of de meetsnoer er kapot uitziet.
• Controleer de hoofd functiekiezer en zorg ervoor dat deze in de juiste positie staat voor elke meting.
• Voer geen weerstands- en continuïteitstest uit op een actief voedingssysteem. Pas geen spanning toe tussen de testterminals en de testterminal naar aarde die de maximale limiet overschrijdt die in deze handleiding is opgenomen.
• Houd de vingers na de beschermring bij het meten via de meetsnoer.
• Vervang de batterij wanneer het symbool verschijnt om incorrecte gegevens te voorkomen.

Omgevingscondities

Bedrijfstemperatuur: 0°C tot 40°C (32°F tot 104°F); < 80% RV
Opslagtemperatuur: -10°C tot 60°C (14°F tot 140°F); < 70% RV

Verklarende symbolen

Let op: raadpleeg de bedieningsinstructies.

Gevaarlijk: er kan spanning aanwezig zijn bij terminals.

Dit instrument heeft een dubbele isolatie.

TEL: 886-2-26763926
FAX: 886-2-26763925

E-Mail: center@centertek.com

http://www.centertek.com
