dji Ronin Handleiding

Download DJI Ronin Assistant App

Download en installeer de DJI Ronin Assistant App.

Zoek naar "DJI Assistant" in de App Store en volg de instructies voor iOS-installatie.

iOS6.1 of hoger

Introductie

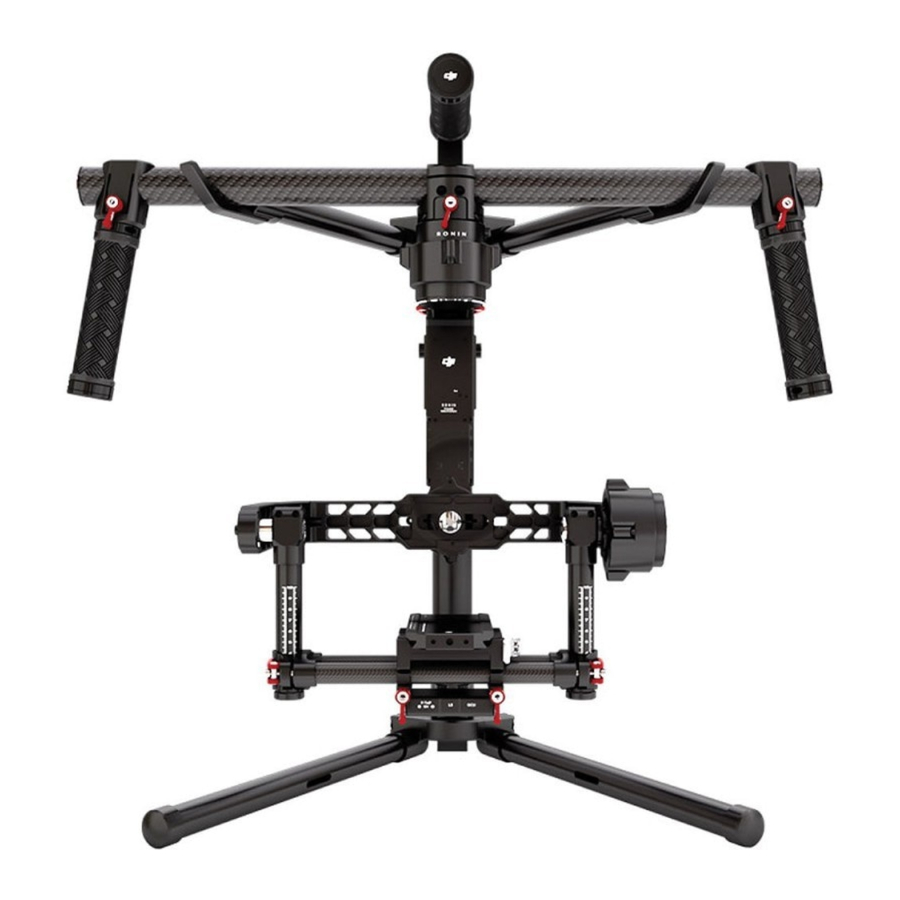

De DJI Ronin is het resultaat van jarenlange ervaring met stabilisatie, ingebouwd in ons meest geavanceerde camerastabilisatieplatform tot nu toe. De technologie die in de DJI Ronin is ingebouwd, maakt het mogelijk om een breed spectrum aan camera's met verschillende afmetingen en gewichten te monteren voor toonaangevende stabilisatie. We hebben jarenlange passie en enthousiasme in de Ronin gestoken en bewegingsvertaling en stabiliteit van wereldklasse naar de markt van professionele cinematografen gebracht.

Een borstelloos gimbalstabilisatiesysteem is niet zomaar drie borstelloze motoren die op drie assen bewegen. De motoren werken met positiefeedback en de IMU (Inertial Measurement Unit) om te communiceren met onze aangepaste 32-bits processor, die bewegingsberekeningen in milliseconden verwerkt. Dit staat gelijk aan controle- en stabiliteitsnauwkeurigheid tot op 0,02 graden vertaalde beweging, wat betekent dat uw beelden perfect stil zullen staan in alle drie de bewegingsassen. Er zijn drie bedieningsmodi in de Ronin: underslung-modus, upright-modus en briefcase-modus.

Verpakking & instructieblad

Er kan luchtdruk worden opgebouwd tijdens luchttransport of tijdens extreme barometrische drukveranderingen. Draai de drukventielknop aan de zijkant van de koffer los voorafgaand aan transport in deze omstandigheden om drukophoping te voorkomen.

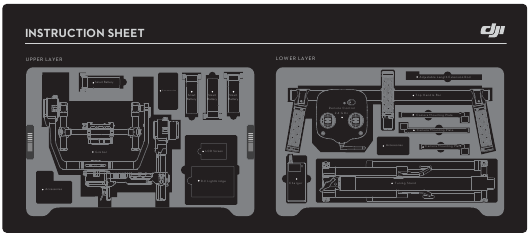

Hieronder ziet u de indeling van de items in de koffer. Niet elk item op dit blad wordt geleverd door DJI. Er zijn voorgesneden sleuven voor sommige extra accessoires. Raadpleeg het gedeelte "In de doos" van deze handleiding voor meer informatie over wat er is inbegrepen.

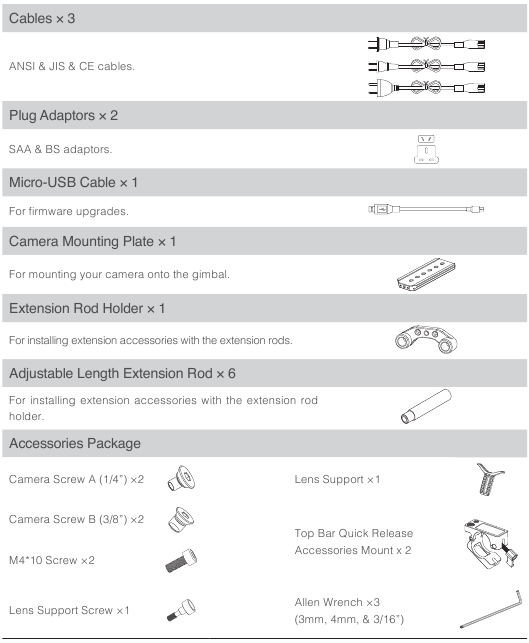

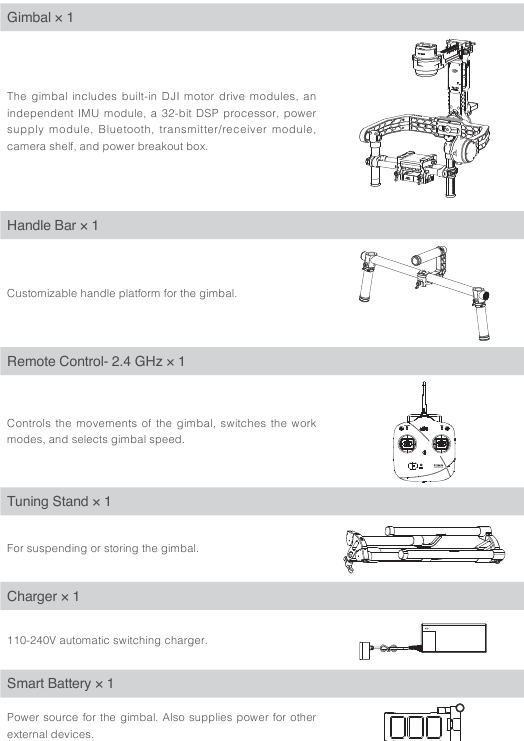

In de doos

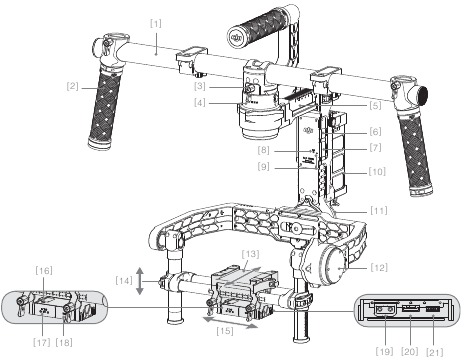

Gimbalbeschrijving

1. Top Handle Bar
2. Zijhandgreep
3. Quick Release Mount
4. Pan Motor
5. Pan Adjustment Slider
6. D-BUS/PPM-ontvangerpoort
7. USB port & Can Bus Port
8. Bind Button
9. Gimbal LED-indicatorlampje
10. Smart Battery
11. Roll Motor
12. Tilt Motor
13. Fore and Aft Adjustment
14. Tilt Vertical Adjustment
15. Roll Adjustment
16. IMU
17. P-TAP Accessory Power Port
18. USB Accessory Power Port
19. P-TAP-poort (achterkant)
20. DJI Lightbridge Port (achterkant)
21. GCU (achterkant)

Aan de slag

Smart Battery

Voordat u uw Ronin gaat gebruiken, moet u eerst de batterij opladen. De slimme batterij is speciaal ontworpen voor de Ronin. Het heeft een batterijcapaciteit van 3400mAh, een spanning van 14,8V en power management-functionaliteit. Laad de slimme batterij alleen op met DJI-goedgekeurde opladers. Wanneer de batterij volledig is opgeladen, heeft deze een maximale gebruiksduur van 4 uur.

DJI Smart Battery functies

Batterijspecificaties

• Lees voor gebruik de gebruikershandleiding, disclaimer en batterijwaarschuwingen. Gebruikers nemen de volledige verantwoordelijkheid voor alle handelingen en gebruik.
• Gebruik altijd DJI-goedgekeurde opladers. DJI aanvaardt geen verantwoordelijkheid voor het gebruik van niet-DJI-goedgekeurde opladers.

De Smart Battery opladen

1. Sluit de oplader aan op een stopcontact (100-240V, 50/60Hz) en gebruik indien nodig de stekkerset.
2. Sluit de batterij aan op de oplader.
3. De indicatorlampjes van het batterijniveau geven het huidige capaciteitsniveau weer tijdens het opladen van de batterij.
4. De batterij is volledig opgeladen wanneer de indicatorlampjes van het batterijniveau uitgaan en het indicatorlampje op de oplader groen wordt. Koppel de batterij los van de oplader wanneer het opladen is voltooid.


De Smart Battery gebruiken

[1] [2] [3] [4] LED-indicatorlampjes
[5] Power Button (met één LED-batterijvermogenindicator.)
[6] Duimschroeven

Het batterijniveau controleren: Als de batterij is uitgeschakeld, wordt het huidige batterijniveau weergegeven door eenmaal op de batterijvermogenknop te drukken.

Inschakelen: Als de batterij is uitgeschakeld, houdt u deze 1 seconde ingedrukt om de slimme batterij in te schakelen.

Uitschakelen: Als de batterij is ingeschakeld, houdt u deze 1 seconde ingedrukt om de slimme batterij uit te schakelen.

Beschrijving van de Smart Battery niveau-indicatoren

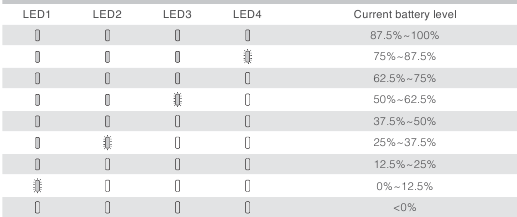

De batterijniveau-indicatoren geven het huidige batterijniveau weer tijdens het laad- en ontlaadproces. Hieronder volgt een beschrijving van de indicatoren.

: De LED brandt continu

: De LED knippert

: De LED is uit

Ontlaadproces

Afstelstandaard

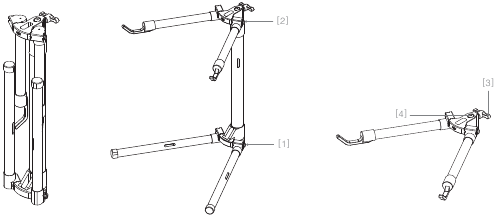

U kunt de afstelstandaard gebruiken tijdens het instellen of voor het opbergen van de gimbal. De volgende stappen laten zien hoe u de afstelstandaard gebruikt.

1. Zet de standaard rechtop, zoals op de onderstaande afbeelding.
2. Plaats uw duim op de zilveren knop [1]. Trek met uw wijs- en middelvinger achter de arm de onderste poten naar buiten, weg van de standaard, en trek ze vervolgens naar beneden. Trek vervolgens de bovenste armen naar buiten en naar boven.
3. De bovenste helft van deze afstelstandaard kan worden verwijderd door aan de knop [3] te draaien. U kunt hem gebruiken met elke C-standaard stijl stud die in het gat [4] past. Controleer bij montage op een C-standaard of de standaard in evenwicht is, zodat de Ronin met een camera niet kantelt. Zorg er bij het plaatsen op een tafel voor dat de tafel een vlak en egaal oppervlak is.

De handgreep op de gimbal installeren

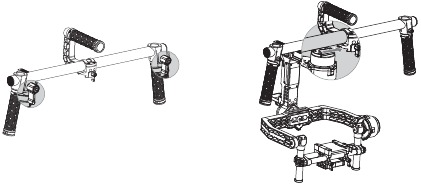

1. De draaiknoppen op de handgrepen staan standaard los. Pas de handgrepen aan de gewenste positie aan en draai de schroeven vast om hun positie vast te zetten.
2. Plaats de handgreep in de positie zoals hieronder weergegeven.

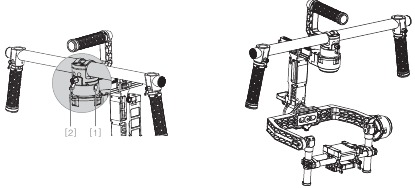

3. Duw de vergrendeling [1] op de pan-motor naar beneden en schuif de handgreep in de gimbal. Draai vervolgens de vergrendelingsknop [2] vast.
4. Zorg er met uw handen op de handgrepen voor dat de gimbal niet wordt gehinderd tijdens een 360 graden pan.
   De installatie is voltooid.


Smart Battery installatie

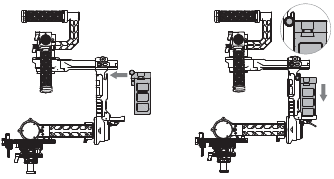

1. Draai de duimschroeven aan weerszijden van de batterij los. Schuif de batterij rechtstreeks in de gimbal en schuif deze vervolgens omlaag. Zorg ervoor dat de duimschroeven van de batterij in hun lokaliseringssleuven zakken en volledig contact maken met de elektrische aansluitingen van de gimbal.
2. Draai de duimschroeven op de batterij vast om deze op zijn plaats te vergrendelen.


• Zorg ervoor dat de batterij is uitgeschakeld tijdens de installatie.
• Een onjuist geïnstalleerde batterij kan leiden tot (1) Slechte batterijverbinding, of (2) Onbeschikbare batterij-informatie.

De camera monteren

De Ronin maakt gebruik van een verstelbare cameramontageplaat waarmee u uw camera eenvoudig kunt balanceren, installeren en verwijderen. De Ronin is getest met de volgende cameratypes. Andere camera's met vergelijkbare grootte en gewicht werken mogelijk ook.

• Vereisten voor cameragrootte: de maximale diepte vanaf het zwaartepunt op de camerabasisplaat is 140 mm; de maximale hoogte gemeten vanaf de bovenkant van de camerabasisplaat is 225 mm; en de maximale breedte is 195 mm.
• Om camerabewegingen niet te belemmeren, wordt het gebruik van zachte verbindingskabels aanbevolen.

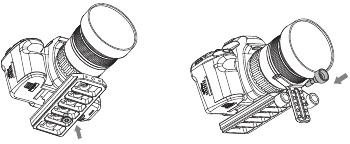

1. Bevestig de cameramontageplaat aan uw camera met behulp van de meegeleverde schroeven. Kies de juiste 1/4" of 3/8" schroeven. Sommige camera's hebben twee statiefmontagegaten. Het is het beste om de camera zo strak mogelijk vast te zetten. Als er twee montagegaten op uw camera beschikbaar zijn, gebruik dan beide montagegaten. Kies de juiste schroefgaten op basis van de configuratie van uw camera.

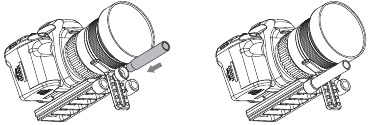

2. Installeer de verlengstanghouder en lenssteun. Duw voorzichtig omhoog om een beetje druk op de lens uit te oefenen en draai vervolgens de duimschroef vast.


Waarom moet u een lenssteun gebruiken?
Sommige camera's hebben een zeer strak lensbevestigingssysteem, en sommige camera's zoals de Canon 5D MKII en MKIII hebben zeer losse lensbevestigingssystemen. De Ronin balanceert de camera als één solide geheel. Als de gemonteerde camera een los camera-bevestigingssysteem heeft, moet de lenssteun worden gebruikt. Dit komt omdat als een losse verbinding tussen de lens en de camerabody duidelijk is, trillingen kunnen doorlopen naar de camera maar niet rechtstreeks naar de lens, waardoor de twee massa's met verschillende frequenties trillen. De resulterende oscillatie wordt vertaald naar de IMU, waardoor de hele gimbal trilt. Als de lenssteun past, is het het beste om hem altijd te gebruiken.

• De lenssteun kan naar buiten of naar binnen worden geïnstalleerd om verschillende lenstypes te kunnen gebruiken.
• Zorg voor een goede uitlijning van de cameraplaat en draai vervolgens de schroef vast voordat u de lenssteun vastdraait.

3. Als u follow focus of andere accessoires gebruikt, steekt u de verlengstang in de verlengstanghouder en draait u deze vast. Configureer de lengte van de stangen die nodig zijn om de lengte van de gebruikte lens aan te passen.

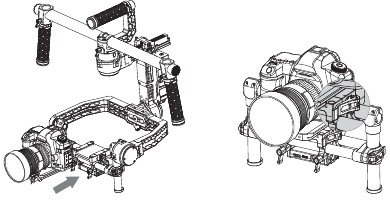

4. Plaats de gimbal met de voorkant naar buiten op de afstelstandaard en plaats de camera totdat de veiligheidsvergrendeling is ingeschakeld. Zorg ervoor dat de gimbal niet is ingeschakeld tijdens het balanceren van de camera.
5. Draai de zijklem van de camerabasis vast. U kunt de strakheid van de zijklem aanpassen met de M3inbussleutel.


Referenties

• App Store - Apple

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download dji Ronin Handleiding

Beschikbare talen
