dji RONIN 3D (DF01) Handleiding

Inleiding

Het DJI RONIN^TM 3D Focus System kan op de camera of camerakooi worden geïnstalleerd om te helpen bij het handmatig scherpstellen van de lens. Het 3D Focus System kan alleen worden gebruikt om scherp te stellen op objecten in het midden van het camerabeeld. Het wordt niet aanbevolen om de brandpuntsafstand van de lens langer dan 85 mm in te stellen bij gebruik van het 3D Focus System.

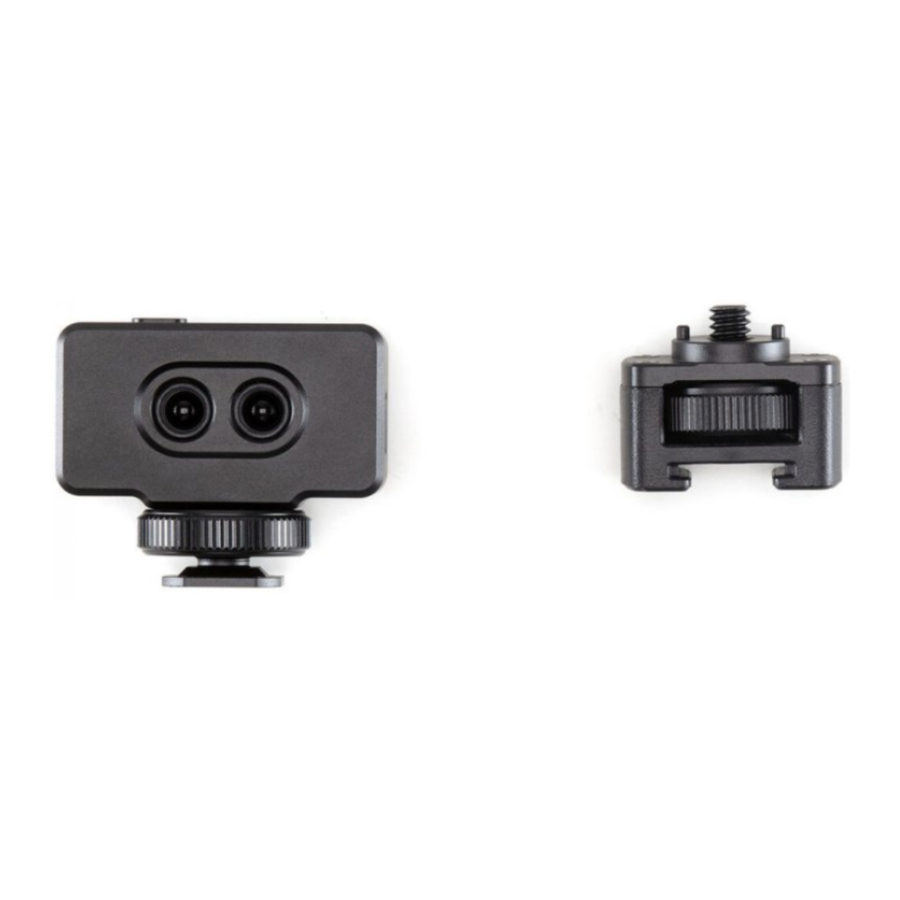

Overzicht

1. Statusindicator
2. AF/MF-schakelknop
3. USB-C-poort
4. 1/4"-20 schroefdraad naar cold shoe-adapter
5. Duimschroef
6. Montagevoet
7. Vergrendelwiel
8. Infraroodafstandssensor (TOF)
9. USB-C-kabel

Installatie en aansluiting

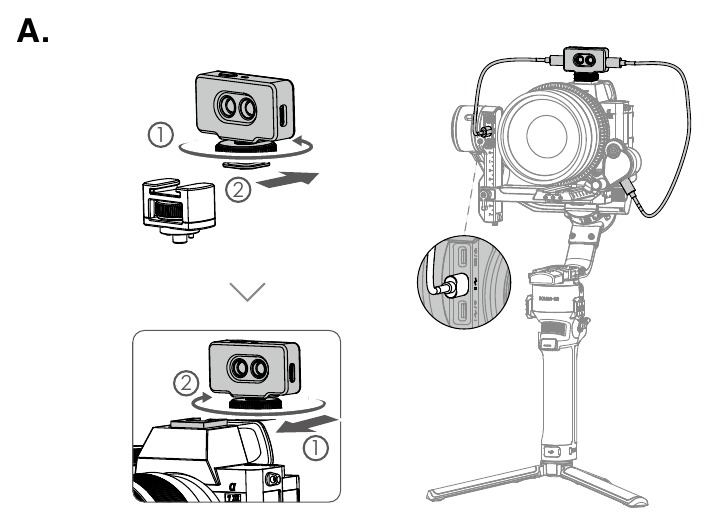

Installatie op camera cold shoe (Afbeelding A)

1. Verwijder de 1/4"-20 schroefdraad naar cold shoe-adapter.
2. Installeer het 3D Focus System op de cold shoe van de camera en draai aan het vergrendelwiel om stevig vast te zetten.
3. Gebruik twee USB-C-kabels om het 3D Focus System aan te sluiten op de USB-C-poort en de focusmotor van de gimbal.

• Steek GEEN kabels of apparaten van derden rechtstreeks in een van de USB-C-poorten van het 3D Focus System. Anders kan het 3D Focus System of apparaten van derden beschadigd raken door de voeding.

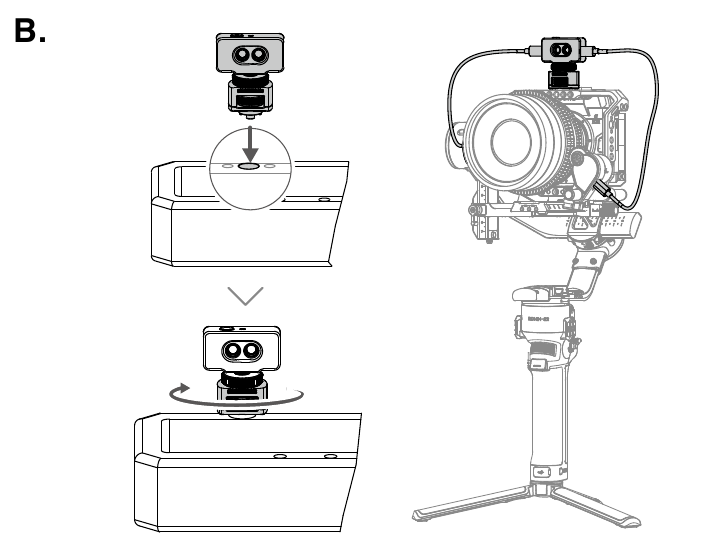

Installatie op camerakooi (Afbeelding B)

1. Gebruik een 1/4"-20 schroefdraad naar cold shoe-adapter om het 3D Focus System op de camerakooi te installeren en draai aan de duimschroef om stevig vast te zetten.
2. Gebruik twee USB-C-kabels om het 3D Focus System aan te sluiten op de USB-C-poort en de focusmotor van de gimbal.

Het 3D Focus System gebruiken
Er is een focusmotor vereist om het 3D Focus System te kunnen gebruiken.

Kalibratie

Het 3D Focus System moet worden gekalibreerd voordat het voor de eerste keer wordt gebruikt. Volg de onderstaande stappen om te kalibreren. Er moet een persoon of groot object in het midden van het camerabeeld worden geplaatst om te kalibreren.

1. Schakel de DJI RS 2-gimbal in, veeg omhoog op het touchscreen, tik op Dial Functions (Draaiknopfuncties) en Focus Motor (Focusmotor).
2. Keer terug naar het startscherm, veeg naar links, tik op Create (Creëren), veeg omhoog en tik op 3D Focus.
3. Tik op Lens Calibration (Lenskalibratie). Voer de Focus Motor Calibration (Focusmotorkalibratie) uit door de aanwijzingen te volgen en selecteer de brandpuntsafstand.

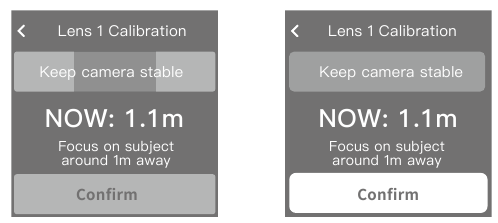

4. Stel het 3D Focus Systeem scherp op een persoon of groot object in het midden van het camerabeeld dat zich op ongeveer 1 m afstand bevindt. Houd de camera stabiel en beweeg de gimbal NIET totdat de voortgangsbalk volledig groen is. Pas aan de voorste draaiknop aan totdat het onderwerp scherp is en tik op Confirm (Bevestigen).

5. Herhaal de vorige stap met een persoon of groot object dat zich op ongeveer 4 m afstand bevindt.
   • Het 3D Focus System moet opnieuw worden gekalibreerd als de lens wordt vervangen.
   • Het wordt aanbevolen om tijdens de kalibratie op een persoon scherp te stellen.

Lensconfiguratie
Lensconfiguratie kan worden gebruikt om maximaal drie sets gekalibreerde lensparameters op te slaan. Eenmaal opgeslagen, kunnen gebruikers parameters rechtstreeks selecteren door op Lens Configuration (Lensconfiguratie) te tikken.

Gebruik
Als de cameralens wordt vervangen, moet de focusmotor opnieuw worden gekalibreerd de volgende keer dat het 3D Focus System wordt ingeschakeld. Om de focusmotor te kalibreren, dubbeltikt u op de AF/MF Switch (AF/MF-schakelknop) of volgt u de aanwijzingen om de focusmotor te kalibreren nadat u de lens in Lens Configuration (Lensconfiguratie) hebt geselecteerd.
Om tussen AF en MF te schakelen, drukt u eenmaal op de AF/MF Switch (AF/MF-schakelknop) of schakelt u tussen AF en MF op het touchscreen. Eenmaal in AF is het 3D Focus System actief en wordt de statusindicator continu groen.

• Sluit het 3D Focus System NIET aan en uit terwijl het apparaat is ingeschakeld. Anders gaan de parameters verloren en moet de focusmotor opnieuw worden gekalibreerd.
• Alleen handmatige focuslenzen met een mechanische limiet worden ondersteund.
• Gebruik GEEN corrosieve organische oplosmiddelen zoals alcohol om de lens van het 3D Focus System af te vegen.
• Zorg ervoor dat de infraroodafstandssensor (TOF) niet wordt geblokkeerd door de kap of het filter van de camera. Anders is de automatische scherpstelling van de 3D Focus onnauwkeurig.

Beschrijving statusindicator

Specificaties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
